ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЫШКИ ТОРЦОВЫЕ
С МАНЖЕТНЫМ УПЛОТНЕНИЕМ НИЗКИЕ
ДИАМЕТРОМ от 47 до 100 мм
КОРПУСОВ ПОДШИПНИКОВ КАЧЕНИЯ
Конструкция и размеры
ГОСТ 13219.5-81
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Конструкция и размеры Low cups with cup seal for diameters from 47 till
100 mm |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 9 апреля 1981 г. № 1926 срок действия установлен
с 01.01 1982 г.
до 01.01 1987 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на низкие торцовые крышки с манжетным уплотнением по ГОСТ 8752-79, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80, ГОСТ 13218.3-80, ГОСТ 13218.5-80, ГОСТ 13218.7-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

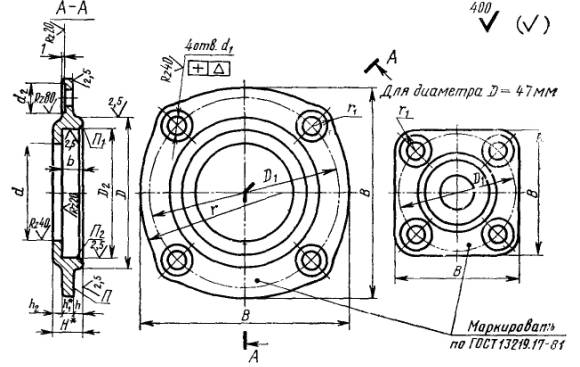

2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.
3. Технические требования - по ГОСТ 13219.17-81.
4. Дополнительные размеры элементов крышек - по рекомендуемому приложению к ГОСТ 13219.1-81.
* Размеры для справок
Размеры в мм
|
D (пред. откл. по h9) |
Диаметр вала или втулки dном |
d (пред. откл. по Н12) |
D1 |
D2 (пред. откл. по Н9) |
d1 |
d2 |
D |
B |
b |
H |
h |
h1 |
h2 |
r |
r1 |
Теоретическая масса, кг |
|
|
МН 47´24 |
47 |
24 |
25 |
63 |
40 |
9 |
18 |
0,10 |
65 |
11,0 |
17 |
4 |
6 |
7 |
- |
10,5 |
0,18 |
|
МН 62´32 |
62 |
32 |
33 |
80 |
52 |
85 |
70 |
11,0 |
0,30 |
||||||||
|
МН 72´38 |
72 |
38 |
39 |
90 |
58 |
98 |
75 |
||||||||||
|
МН 72´45 |
45 |
46 |
65 |
||||||||||||||
|
МН 80´45 |
80 |
100 |
110 |
0,43 |
|||||||||||||
|
МН 80´50 |
50 |
51 |
70 |
0,46 |
|||||||||||||
|
МН 90´50 |
90 |
110 |
11 |
20 |
0,12 |
125 |
5 |
7 |
5 |
80 |
12,0 |
0,70 |
|||||
|
МН 100´55 |
100 |
55 |
56 |
120 |
80 |
135 |
13,6 |
21 |
9 |
85 |
12,5 |
0,63 |
|||||
|
МН 100´65 |
65 |
66 |
90 |
0,73 |
Пример условного обозначения низкой торцовой крышки с манжетным уплотнением диаметром D = 80 мм, dном = 45 мм:
Крышка МН 80´45 ГОСТ 13219.5-81
