ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ
ДЛЯ ДЕТАЛЕЙ ИЗ ПЛАСТМАСС

ГОСТ 11709-81

(CT СЭВ 1158-78)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ
ДЛЯ ДЕТАЛЕЙ ИЗ ПЛАСТМАСС

Basic norms of interchangeability.
Metric screw thread for the parts in plastics

ГОСТ
11709-81

(СТ СЭВ 1158-78)

Взамен
ГОСТ 11709-71

Постановлением Государственного комитета СССР по стандартам от 24 декабря 1981 г. № 5616 срок введения установлен

с 01.07.82

Настоящий стандарт распространяется на метрическую резьбу диаметрами от 1 до 180 мм для деталей из пластмасс, соединяемых с пластмассовыми и металлическими деталями, и устанавливает профиль, основные размеры, допуски и предельные отклонения размеров такой резьбы.

Стандарт полностью соответствует СТ СЭВ 1158-78.

1. ПРОФИЛЬ

1.1. Номинальный профиль резьбы и размеры его элементов - по ГОСТ 9150-81.

1.2. Форма впадины резьбы - по ГОСТ 16093-81.

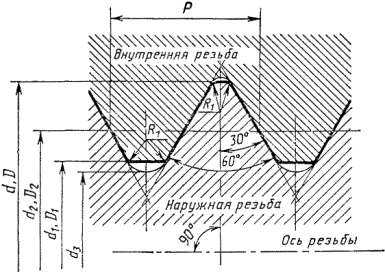

1.3. На выступах наружной и внутренней резьбы допускается закругление кромок радиусом R₁ в соответствии с чертежом и табл. 1.

Таблица 1

Шаг Р	0,20	0,25	0,30	0,35	0,40	0,45	0,50	0,60
Радиус R₁ max	0,011	0,014	0,016	0,019	0,022	0,024	0,047	0,052

Шаг Р	0,70	0,75	0,80	1,00	1,25	1,50	1,75	2,00
Радиус R₁ max	0,058	0,061	0,063	0,074	0,088	0,101	0,115	0,128

Шаг Р	2,50	3,00	3,50	4,00	4,50	5,00	5,50	6,00
Радиус R₁ max	0,155	0,182	0,209	0,236	0,263	0,290	0,317	0,344

Примечание. Значения R₁ max рассчитаны по формулам:

R₁ max = 0,054 Р - при Р < 0,5 мм;

R₁ max = 0,054 P + 0,02 мм - при Р ³ 0,5 мм.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Диаметры и шаги резьбы - по ГОСТ 8724-81.

Не допускается применять:

мелкие шаги для диаметров менее 4 мм;

шаг 0,5 мм для диаметров более 16 мм;

» 0,75 мм » » » 18 мм;

» 1 мм » » » 36 мм.

2.2. Основные размеры резьбы - по ГОСТ 24705-81.

2.3. Допускается для диаметров от 3 до 8 мм применять особо крупные шаги.

Размеры, их допуски и предельные отклонения, а также обозначения резьб с особо крупным шагом приведены в обязательном приложении 1.

2.4. Длины свинчивания резьб - по ГОСТ 16093-81.

3. ПОЛЯ ДОПУСКОВ

3.1. Основные положения системы допусков, обозначения полей допусков, числовые значения допусков и основных отклонений для размеров резьб - по ГОСТ 16093-81.

Примечание. Для металлических деталей, сопрягаемых с деталями из пластмасс, поля допусков резьбы - по ГОСТ 16093-81.

3.2. Поля допусков наружной и внутренней резьб должны соответствовать указанным в табл. 2 и 3.

В обоснованных случаях (если применение полей допусков по табл. 2 и 3 не обеспечивает предъявляемых к изделию требований) допускается применение других полей допусков по ГОСТ 16093-81.

Таблица 2

Класс точности резьбы	Длина свинчивания
	S		N		L
	Поле допуска наружной резьбы
Средний	6g	6h	6g	6h	7g 6g	7h 6h
Грубый	7g 6g	7h 6h	8g	8h (8h 6h)	9g 8g	9h 8h
Очень грубый	9g 8g	9h 8h	10h 8h		10h 8h

Примечания: 1. При длине свинчивания N и классе точности «грубый» поле допуска 8h 6h - для резьб с шагом Р < 0,8 мм и поле допуска 8h - для резьб с шагом Р ³ 0,8 мм.

2. При длинах свинчивания S и L допускается применять поля допусков, соответствующие длине свинчивания N.

Таблица 3

Класс точности резьбы	Длина свинчивания
	S		N			L
	Поле допуска наружной резьбы
Средний	-	-	6G	6Н	7G		7Н
Грубый	6G	6Н	7G	7Н	8G		8Н
Очень грубый	8G	8Н	9Н 8Н		9Н 8Н

Примечание. При длинах свинчивания S и L допускается применять поля допусков, соответствующие длине свинчивания N.

3.3. В посадках резьбовых соединений допускаются любые сочетания из установленных настоящим стандартом полей допусков соответственно для наружной и внутренней резьбы.

3.4. Поля допусков, установленные в табл. 2 и 3, относятся к деталям, размеры которых определены при температуре 20 °С и относительной влажности окружающего воздуха 65 %.

3.5. Предельные отклонения диаметров наружной и внутренней резьб приведены в обязательном приложении 2.

3.6. Значения дополнительных допусков класса точности «очень грубый» для резьбы с шагом 0,7 и 0,75 мм приведены в справочном приложении 3.

4. ОБОЗНАЧЕНИЯ

4.1. Обозначение резьбы - по ГОСТ 16093-81.

Пример условного обозначения резьбы номинальным диаметром 24 мм с крупным шагом:

наружной резьбы: М24-10h 8h

внутренней резьбы: М24-9Н 8Н.

То же, с мелким шагом 1 мм:

наружной резьбы: М24´1-10h 8h

внутренней резьбы: М24´1-9Н 8Н.

ПРИЛОЖЕНИЕ 1

Обязательное

РЕЗЬБА С ОСОБО КРУПНЫМ ШАГОМ

1. Значения диаметров и шагов резьбы с особо крупным шагом должны соответствовать указанным в табл. 1.

Таблица 1

мм

Номинальный диаметр резьбы, d	Шаг Р	Диаметры резьбы
Номинальный диаметр резьбы, d	Шаг Р	d = D	d₂ = D₂	d₁ = D₁	d₃
3	0,8	3,000	2,480	2,134	2,019
4	1,0	4,000	3,350	2,917	2,773
5	1,5	5,000	4,026	3.376	3,160
6		6,000	5,026	4,376	4,160
8		8,000	7,026	6,376	6,160

2. Обозначение резьбы должно соответствовать ГОСТ 16093-81 с указанием шага резьбы и обозначения настоящего стандарта.

Пример условного обозначения резьбы номинальным диаметром 5 мм и шагом 1,5 мм:

наружной резьбы M5´1,5-8g ГОСТ 11709-81

внутренней резьбы: M5´1,5-7H ГОСТ 11709-81.

3. Числовые значения допусков среднего диаметра наружной и внутренней резьбы должны соответствовать указанным в ГОСТ 16093-81 и в табл. 2.

Таблица 2

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Наружная резьба					Внутренняя резьба
		Степень точности
		6	7	8	9	10	6	7	8	9
		Допуск , мкм					Допуск , мкм
Св. 2,8 до 5,6	1,0	106	132	170	212	265	140	180	224	280
Св. 2,8 до 5,6	1,5	125	160	200	250	315	170	212	265	335

4. Длины свинчивания резьбы должны соответствовать указанным в ГОСТ 16093-81 и в табл. 3.

Таблица 3

мм

Номинальный диаметр резьбы d	Шаг Р	Длина свинчивания
Номинальный диаметр резьбы d	Шаг Р	S	N	L
Св. 2,8 до 5,6	1,0	До 3	Св. 3 до 9	Св. 9
Св. 2,8 до 5,6	1,5	До 4,6	Св. 4,6 до 14	Св. 14

5. Предельные отклонения диаметров наружной и внутренней резьбы должны соответствовать указанным в ГОСТ 16093-81 и в табл. 4 и 5.

6. В обоснованных случаях допускается применение резьбы с особо крупным шагом для металлических деталей, соединяемых с деталями из пластмасс.

Таблица 4

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Поле допуска
		6g					6h					7g6g					7h6h
		Диаметр резьбы
		d		d₂		d₁	d		d₂		d₁	d		d₂		d₁	d		d₂		d₁
		Предельные отклонения, мкм
		es	ei	es	ei	es	es	ei	es	ei	es	es	ei	es	ei	es	es	ei	es	ei	es
Св. 2,8 до 5,6	1,0	-26	-206	-26	-132	-26	0	-180	0	-106	0	-26	-206	-26	-158	-26	0	-180	0	-132	0
Св. 2,8 до 5,6	1,5	-32	-268	-32	-157	-32	0	-236	0	-125	0	-32	-268	-32	-192	-32	0	-236	0	-160	0

Продолжение табл. 4

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Поле допуска
		8g					8h					9g8g
		Диаметр резьбы
		d		d₂		d₁	d		d₂		d₁	d		d₂		d₁
		Предельные отклонения, мкм
		es	ei	es	ei	es	es	ei	es	ei	es	es	ei	es	ei	es
Св. 2,8 до 5,6	1,0	-26	-306	-26	-196	-26	0	-280	0	-170	0	-26	-306	-26	-238	-26
Св. 2,8 до 5,6	1,5	-32	-407	-32	-232	-32	0	-375	0	-200	0	-32	-407	-32	-282	-32

Продолжение табл. 4

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Поле допуска
		9h8h
		Диаметр резьбы
		d		d₂		d₁	d		d₂		d₁
		Предельные отклонения, мкм
		es	ei	es	ei	es	es	ei	es	ei	es
Св. 2,8 до 5,6	1,0	0	-280	0	-212	0	0	-280	0	-265	0
Св. 2,8 до 5,6	1,5	0	-375	0	-250	0	0	-375	0	-315	0

Примечание. Нижнее отклонение диаметра d₁ не устанавливается, но косвенно ограничивается формой впадины наружной резьбы.

Таблица 5

Номинальный диаметр резьбы d, мм	Шаг р, мм	Поле допуска
		6G					6Н					7G
		Диаметр резьбы
		D	D₂		D₁		D	D₂		D₁		D	D₂		D₁
		Предельные отклонения, мкм
		EI	ES	EI	ES	EI	EI	ES	EI	ES	EI	EI	ES	EI	ES	EI
Св. 2,8 до 5,6	1,0	+26	+166	+26	+262	+26	0	+140	0	+236	0	+26	+206	+26	+326	+26
Св. 2,8 до 5,6	1,5	+32	+202	+32	+332	+32	0	+170	0	+300	0	+32	+244	+32	+407	+32

Продолжение табл. 5

Номинальный диаметр резьбы d, мм	Шаг р, мм	Поле допуска
		7Н					8G					8H						9H8H
		Диаметр резьбы
		D	D₂		D₁		D	D₂		D₁		D	D₂			D₁		D	D₂				D₁
		Предельные отклонения, мкм
		EI	ES	EI	ES	EI	EI	ES	EI	ES	EI	EI	ES	EI	ES		EI	EI		ES	EI	ES		EI
Св. 2,8 до 5,6	1,0	0	+180	0	+300	0	+26	+250	+26	+401	+26	0	+224	0	+375		0	0		+280	0	+375		0
Св. 2,8 до 5,6	1,5	0	+212	0	+375	0	+32	+297	+32	+507	+32	0	+265	0	+475		0	0		+335	0	+475		0

Примечание. Верхнее отклонение диаметра D не устанавливается.

ПРИЛОЖЕНИЕ 2

Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДИАМЕТРОВ РЕЗЬБЫ

Значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать ГОСТ 16093-81 и таблице.

Номинальный диаметр резьбы d, мм	Шаг р, мм	Поле допуска наружной резьбы															Поле допуска внутренней резьбы
		9h8h							10h8h								9H8H
		Диаметр резьбы
		d			d₂			d₁	d			d₂			d₁		D		D₂		D₁
		Предельные отклонения, мкм
		es	ei	es		ei		es		es	ei		es	ei		es		EI	ES	EI	ES	EI
Св. 2,8 до 5,6	0,80	0	-236	0		-190		0		0	-236		0	-236		0		0	+250	0	+315	0
Св. 5,6 до 11,2	1,00	0	-280	0		-224		0		0	-280		0	-280		0		0	+300	0	+375	0
	1,25	0	-335	0		-236		0		0	-335		0	-300		0		0	+315	0	+425	0
	1,50	0	-375	0		-265		0		0	-375		0	-335		0		0	+355	0	+475	0
Св. 11,2 до 22,4	1,00	0	-280	0		-230		0		0	-280		0	-300		0		0	+315	0	+375	0
	1,25	0	-335	0		-265		0		0	-335		0	-335		0		0	+355	0	+425	0
	1,50	0	-375	0		-280		0		0	-375		0	-355		0		0	+375	0	+475	0
	1,75	0	-425	0		-300		0		0	-425		0	-375		0		0	+400	0	+530	0
	2,00	0	-450	0		-315		0		0	-450		0	-400		0		0	+425	0	+600	0
	2,50	0	-530	0		-335		0		0	-530		0	-425		0		0	+450	0	+710	0
Св. 22,4 до 45	1,00	0	-280	0			-250	0		0	-280		0	-315		0		0	+335	0	+375	0
	1,50	0	-375	0			-300	0		0	-375		0	-375		0		0	+400	0	+475	0
	2,00	0	-450	0			-335	0		0	-450		0	-425		0		0	+450	0	+600	0
	3,00	0	-600	0			-400	0		0	-600		0	-500		0		0	+530	0	+800	0
	3,50	0	-670	0			-425	0		0	-670		0	-530		0		0	+560	0	+900	0
	4,00	0	-750	0			-450	0		0	-750		0	-560		0		0	+600	0	+950	0
	4,50	0	-800	0			-475	0		0	-800		0	-600		0		0	+630	0	+1060	0
Св. 45 до 90	1,00	0	-280	0			-280	0		0	-280		0	-355		0		0	+375	0	+375	о
	1,50	0	-375	0			-315	0		0	-375		0	-400		0		0	+425	0	+475	0
	2,00	0	-450	0			-355	0		0	-450		0	-450		0		0	+475	0	+600	0
	3,00	0	-600	0			-425	0		0	-600		0	-530		0		0	+560	0	+800	0
	4,00	0	-750	0			-475	0		0	-750		0	-600		0		0	+630	0	+950	0
	5,00	0	-850	0			-500	0		0	-850		0	-630		0		0	+670	0	+1120	0
	5,50	0	-900	0			-530	0		0	-900		0	-670		0		0	+710	0	+1180	0
	6,00	0	-950	0			-560	0		0	-950		0	-710		0		0	+750	0	+1250	0
Св. 90 до 180	1,50	0	-375	0			-335	0		0	-375		0	-425		0		0	+450	0	+475	0
	2,00	0	-450	0			-375	0		0	-450		0	-475		0		0	+500	0	+600	0
	3,00	0	-600	0			-450	0		0	-600		0	-560		0		0	+600	0	+800	0
	4,00	0	-750	0			-500	0		0	-750		0	-630		0		0	+670	0	+950	0
	6,00	0	-950	0			-600	0		0	-950		0	-750		0		0	+800	0	+1250	0

Примечания: 1. Нижнее отклонение диаметра d₁ не устанавливается, но косвенно ограничивается формой впадины наружной резьбы.

2. Верхнее отклонение диаметра D не устанавливается.
