ГОСТ 11644-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ
С ЦИЛИНДРИЧЕСКОЙ
СКРУГЛЕННОЙ ГОЛОВКОЙ КЛАССОВ
ТОЧНОСТИ А
И В
КОНСТРУКЦИЯ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ ГОЛОВКОЙ Конструкция и размеры Rounded-off pan-head screws, product grades A and B. |
ГОСТ
Взамен |
Издание (март 2003
г.) с Изменениями № 1, 2, утвержденными в декабре 1981 ш., Пост. № 5741 от
29.12.81,
апреле 1986 г. (ИУС 2-82, 7-86).
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1975 г. № 2397 срок введения установлен
с 01.01.77
Ограничение срока действия снято Постановлением Госстандарта от 28.06.91 № 1177
1. Настоящий стандарт распространяется на винты с цилиндрической скругленной головкой классов точности А и В с номинальным диаметром резьбы от 2 до 10 мм.
Стандарт полностью соответствует СТ СЭВ 2654-80.
2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.
мм
|
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
||
|
Шаг резьбы Р |
крупный |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
1 |
1,25 |
|
|
Диаметр головки D |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
|
|
Высота головки k |
1,2 |
1,5 |
1,8 |
2,1 |
2,4 |
3,0 |
3,6 |
4,8 |
6,0 |
|
|
Радиус скругления головки R2, не более |
0,8 |
1,0 |
1,2 |
1,4 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
|
|
Длина резьбы b |
удлиненная |
- |
18 |
19 |
20 |
22 |
25 |
28 |
34 |
40 |
|
нормальная |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
|
Примечания:

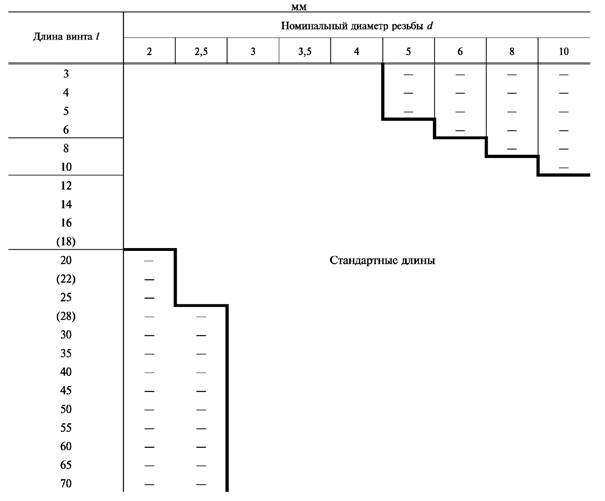

1. Длины винтов, заключенные в скобки, применять не рекомендуется.
2. Удлиненная длина резьбы предпочтительна.
3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.
___________
* Для винтов, обработанных резанием, в остальных случаях не нормируют.
Пример условного обозначения винта с цилиндрической скругленной головкой класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:
Винт A.M8-6g ´ 50.48 ГОСТ 11644-75
То же, класса точности В, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм:
Винт В.М8´1-6g ´ 50-34.48 ГОСТ 11644-75
1, 2. (Измененная редакция, Изм. № 1, 2).
3. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. № 2).
3а. Шлицы - по ГОСТ 24669-81.
3б. Радиус под головкой - по ГОСТ 24670-81.
3в. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
3г. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
3а - 3г. (Введены дополнительно, Изм. № 2).
4. (Исключен, Изм. № 2).
5. Диаметр гладкой части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.
(Измененная редакция, Изм. № 1).
5а. (Исключен, Изм. № 2).
6. (Исключен, Изм. № 1).
7. Технические требования - по ГОСТ 1759.0-87.
8. Теоретическая масса винтов дана в приложении.
ПРИЛОЖЕНИЕ
Справочное
|
Длина винта l, мм |
Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы, d, мм |
||||||||
|
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
|
|
3 |
0,134 |
0,250 |
0,415 |
- |
- |
- |
- |
- |
|
|
4 |
0,152 |
0,280 |
0,459 |
0,671 |
1,004 |
- |
- |
- |
- |
|
5 |
0,171 |
0,310 |
0,503 |
0,730 |
1,081 |
- |
- |
- |
- |
|
6 |
0,190 |
0,340 |
0,547 |
0,790 |
1,159 |
2,131 |
- |
- |
- |
|
8 |
0,227 |
0,400 |
0,635 |
0,909 |
1,314 |
2,378 |
3,764 |
- |
- |
|
10 |
0,264 |
0,460 |
0,723 |
1,029 |
1,469 |
2,625 |
4,117 |
8,996 |
- |
|
12 |
0,302 |
0,520 |
0,811 |
1,148 |
1,624 |
2,873 |
4,470 |
9,633 |
17,50 |
|
14 |
0,351 |
0,595 |
0,900 |
1,267 |
1,779 |
3,120 |
4,822 |
10,27 |
18,50 |
|
16 |
0,395 |
0,665 |
1,016 |
1,385 |
1,934 |
3,367 |
5,175 |
10,91 |
19,50 |
|
18 |
0,439 |
0,735 |
1,118 |
1,506 |
2,144 |
3,615 |
5,528 |
11,54 |
20,49 |
|
20 |
- |
0,805 |
1,220 |
1,625 |
2,327 |
3,947 |
5,881 |
12,18 |
21,50 |
|
22 |
- |
0,874 |
1,322 |
1,744 |
2,509 |
4,237 |
6,233 |
12,82 |
22,50 |
|
25 |
- |
0,979 |
1,476 |
1,923 |
2,783 |
4,672 |
7,004 |
13,77 |
24,01 |
|
28 |
- |
- |
1,630 |
2,102 |
3,057 |
5,107 |
7,775 |
14,72 |
25,52 |
|
30 |
- |
- |
1,731 |
1,221 |
3,240 |
5,397 |
8,059 |
15,83 |
26,52 |
|
35 |
- |
- |
1,987 |
2,520 |
3,697 |
6,121 |
9,113 |
17,72 |
29,84 |
|
40 |
- |
- |
2,242 |
2,818 |
4,153 |
6,846 |
10,17 |
19,60 |
32,80 |
|
45 |
- |
- |
2,498 |
3,116 |
4,610 |
7,571 |
11,22 |
21,48 |
35,75 |
|
50 |
- |
- |
2,754 |
3,414 |
5,067 |
8,296 |
12,28 |
23,37 |
38,71 |
|
55 |
- |
- |
3,009 |
3,712 |
5,523 |
9,020 |
13,33 |
25,25 |
41,67 |
|
60 |
- |
- |
3,265 |
4,011 |
5,980 |
9,745 |
14,39 |
27,14 |
44,63 |
|
65 |
- |
- |
3,520 |
4,309 |
6,437 |
10,47 |
15,44 |
29,02 |
47,59 |
|
70 |
- |
- |
3,776 |
4,607 |
6,894 |
11,19 |
16,49 |
30,90 |
50,55 |
Примечание. Для определения массы винтов из других материалов величины масс, указанные в таблице, следует умножить на коэффициент: 0,356 - для алюминиевого сплава; 1,08 - для латуни.
(Измененная редакция, Изм. № 1, 2).
