ГОСТ 11610-82 Корпуса подшипников скольжения разъемные наклонные с четырьмя крепежными отверстиями. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
РАЗЪЕМНЫЕ НАКЛОННЫЕ
С ЧЕТЫРЬМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 11610-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ РАЗЪЕМНЫЕ НАКЛОННЫЕ С ЧЕТЫРЬМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

Plain bearings split angle bearing blocks with four bolt holes. Design and dimensions.

ГОСТ
11610-82

Взамен
ГОСТ 11610-65

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 275 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на наклонные разъемные корпуса подшипников скольжения с четырьмя крепежными отверстиями, применяемые с вкладышами по ГОСТ 11611-82.

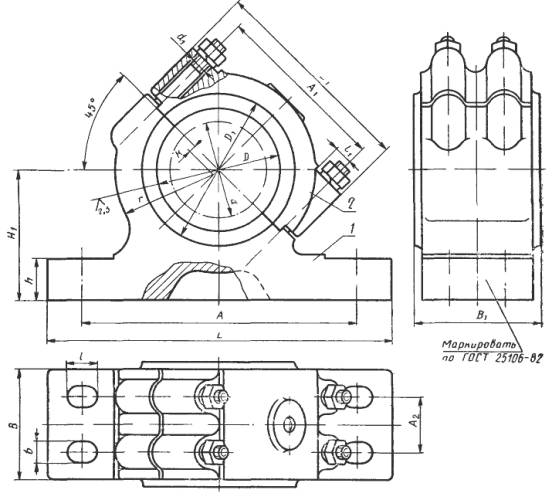

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.

1 - основание корпуса; 2 - крышка корпуса

мм

Обозначение корпуса	Диаметр вала d	D (пред. откл. по H8)	D₁	А	А₁	L	L₁	H₁	h	B	B₁ (пред. откл. по h9)	b	l	l₁	r, не менее	d₁	K	А₂
50´70	50	60	73	160	95	210	120	70	25	60	70	13	20	13	52	M10	5	30
55´70	55	65	80	160	95	210	120	70	25	60	70	13	20		52	M10		30
63´90	63	78	90	200	25	250	150	95	30	80	90	17	23		69	М12		40
70´90	70	85	105	200	25	250	150	95	30	80	90	17	23		69	М12		40
80´110	80	95	115	250	50	310	190	112	35	100	110	22	30	16	85	М16		56
90´110	90	110	125	250	50	310	190	112	35	100	110				85			56
100´140	100	120	140	270	170	340	210	125	40	130	140				90		8	80
110´140	110	130	150	270	170	340	210	125		130	140				90			80
125´180	125	145	165	310	190	390	240	132		155	180	26	34		105	M20		90
140´180	140	160	180	340	210	420	260	140	45	170	180	32	40	20	112	М24		100
140´230	140	160	180	340	210	420	260	140		200	230			20	112			120
160´230	160	185	205	360	230	440	280	150			230			22	130
180´220	180	210	230	400	270	480	320	170			220				150
180´290	180	210	230	400	270	480	320	170		230	290							150
200´220	200	230	250	440	300	530	360	190	50	200	220			28		M30		120
200´290	200	230	250	440	300	530	360	190		240	290							160
220´220	220	250	270	470	330	560	390	200		200	220				165			120
220´290	220	250	270	470	330	560	390	200		260	290				165			170

Примеры условных обозначений:

корпуса подшипника с d = 70 мм и В₁ = 90 мм

Корпус 70´90 ГОСТ 11610-82

деталей корпуса подшипников с d = 70 мм и B₁ = 90 мм

Основание 70´90-1 ГОСТ 11610-82

Крышка 70´90-2 ГОСТ 11610-82

3. Технические требования - по ГОСТ 25106-82.

4. Размеры и шероховатость поверхностей конструктивных элементов корпусов - по приложению к ГОСТ 11609-82.
