ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВКЛАДЫШИ МЕТАЛЛИЧЕСКИЕ
ДЛЯ РАЗЪЕМНЫХ КОРПУСОВ
ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
Конструкция и размеры
ГОСТ 11611-82
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВКЛАДЫШИ МЕТАЛЛИЧЕСКИЕ ДЛЯ РАЗЪЕМНЫХ КОРПУСОВ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ Конструкция и размеры Plain bearings metal half-liners for split bearing blocks. Design and dimensions. |
ГОСТ
Взамен |
Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 275 срок введения установлен
с 01.07.83
1. Настоящий стандарт распространяется на вкладыши подшипников скольжения, применяемые в корпусах по ГОСТ 11607-82 - ГОСТ 11610-82 и работающие при удельном давлении не более 5,9 МПа (60 кгс/см2), скорости скольжения не более 3 м/с при условии смазывания пластичным смазочным материалом.

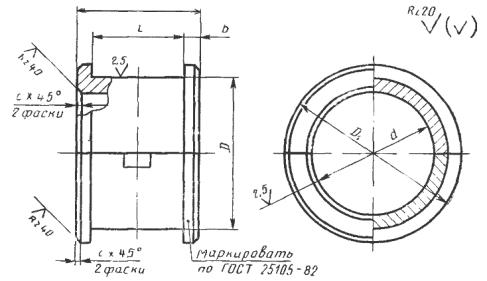

2. Конструкция и размеры вкладышей должны соответствовать указанным на чертеже и в таблице.
мм
|
Обозначение вкладыша |
d (пред. откл. по Н8) |
D (пред. откл. по s7) |
D1 |
L |
l (пред. откл. по Н8) |
b |
с |
|
25´25 |
25 |
32 |
38 |
25 |
18 |
3,5 |
0,5 |
|
28´25 |
28 |
36 |
42 |
||||
|
25´32 |
25 |
32 |
38 |
32 |
24 |
4,0 |
|
|
28´32 |
28 |
36 |
42 |
||||
|
32´32 |
32 |
40 |
46 |
0,8 |
|||
|
35´32 |
35 |
45 |
50 |
||||
|
32´40 |
32 |
40 |
46 |
40 |
8,0 |
||
|
35´40 |
35 |
45 |
50 |
||||
|
40´40 |
40 |
50 |
58 |
30 |
5,0 |
||
|
45´40 |
45 |
55 |
63 |
||||
|
40´50 |
40 |
50 |
58 |
50 |
10,0 |
||
|
45´50 |
45 |
55 |
63 |
||||
|
50´50 |
50 |
60 |
68 |
40 |
5,0 |
||
|
55´50 |
55 |
65 |
73 |
||||
|
50´63 |
50 |
60 |
68 |
63 |
11,5 |
||
|
55´63 |
55 |
65 |
73 |
||||
|
50´80 |
50 |
60 |
68 |
80 |
70 |
5,0 |
|
|
55´80 |
55 |
65 |
73 |
||||
|
63´80 |
63 |
78 |
86 |
||||
|
70´80 |
70 |
85 |
95 |
1,0 |
|||
|
63´100 |
63 |
78 |
86 |
100 |
90 |
||
|
70´100 |
70 |
85 |
95 |
||||
|
80´100 |
80 |
95 |
105 |
85 |
7,5 |
||
|
90´100 |
90 |
110 |
120 |
||||
|
80´125 |
80 |
95 |
105 |
125 |
110 |
7,5 |
|
|
90´125 |
90 |
110 |
120 |
||||
|
100´125 |
100 |
120 |
130 |
||||
|
110´125 |
110 |
130 |
140 |
||||
|
100´160 |
100 |
120 |
130 |
160 |
140 |
10,0 |
|
|
110´160 |
110 |
130 |
140 |
||||
|
125´160 |
125 |
145 |
155 |
||||
|
125´200 |
200 |
180 |
10,0 |
||||
|
140´160 |
140 |
160 |
170 |
160 |
140 |
10,0 |
2,0 |
|
140´200 |
200 |
180 |
10,0 |
||||
|
140´250 |
250 |
230 |
10,0 |
||||
|
160´200 |
160 |
185 |
200 |
200 |
180 |
10,0 |
|
|
160´250 |
250 |
230 |
10,0 |
||||
|
180´250 |
180 |
210 |
220 |
250 |
220 |
15,0 |
|
|
180´320 |
320 |
290 |
15,0 |
||||
|
200´250 |
200 |
230 |
240 |
250 |
220 |
15,0 |
|
|
200´320 |
320 |
290 |
15,0 |
||||
|
220´250 |
220 |
250 |
260 |
250 |
220 |
15,0 |
|
|
220´320 |
320 |
290 |
15,0 |
Пример условного обозначения вкладыша с d = 50 мм, L = 63 мм:
Вкладыш 50´63 ГОСТ 11611-82
3. Технические требования - по ГОСТ 25105-82.
4. Фиксация вкладыша в корпусе - по приложению к настоящему стандарту.
ПРИЛОЖЕНИЕ
Рекомендуемое
Фиксация вкладыша в корпусе
1 - вкладыш; 2 - втулка закрепительная; 3 - корпус
1 - плоскость разъема; 2 - диаметр расточки под вкладыш
Размеры конструктивных элементов для фиксации вкладыша
мм
|
Диаметр вала d |
b1 |
r |
h |
Диаметр вала d |
b1 |
r |
h |
|
25 |
1,0 |
3,5 |
3,6 |
80 |
2,5 |
5,0 |
4,2 |
|
28 |
90 |
||||||
|
32 |
100 |
||||||
|
36 |
110 |
||||||
|
40 |
1,8 |
125 |
|||||
|
45 |
140 |
2,8 |
6,0 |
5,2 |
|||
|
50 |
160 |
||||||
|
56 |
180 |
||||||
|
63 |
200 |
3,0 |
8,0 |
6,2 |
|||
|
71 |
2,5 |
5,0 |
4,2 |
220 |
Примечание. Способ фиксации вкладыша в корпусе и размеры элементов для фиксации должны соответствовать указанным на черт. 1, 2 и в таблице.
