ГОСТ 11607-82 Корпуса подшипников скольжения разъемные с двумя крепежными отверстиями. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
РАЗЪЕМНЫЕ С двумя КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 11607-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ РАЗЪЕМНЫЕ С ДВУМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

Plain bearings split bearing blocks with two bolt holes. Design and dimensions.

ГОСТ
11607-82

Взамен
ГОСТ 11607-65

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 274 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на разъемные корпуса подшипников скольжения с двумя крепежными отверстиями, применяемые с вкладышами по ГОСТ 11611-82.

2. Конструкция и размеры корпусов должны соответствовать указанным на черт. 1 и 2 и в таблице.

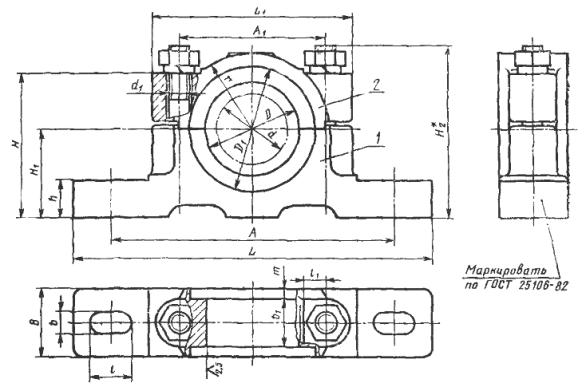

Для d = 25 ¸ 56 мм

^* Размер для справок.

1 - основание корпуса; 2 - крышка корпуса

Черт. 1

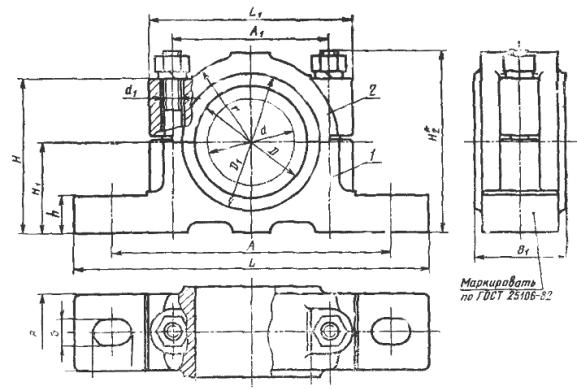

Для d = 63 ¸ 160 мм

^* Размеры для справок

1 - основание корпуса; 2 - крышка корпуса

Черт. 2

мм

Обозначение корпуса	Диаметр вала d	D (пред. откл. по Н8)	D₁	А	A₁	L	L₁	H	H₁	H₂^*	h	В	B₁ (пред. откл. по Н9)	b	b₁ (пред. откл. по h9)	l	l₁	r, не менее	d₁	m
25´25	25	32	43	120	60	155	80	50	32	60	15	25	-	11	18	17	8	28	М8	3,5
28´25	28	36	48	120	60	155	80	50	32	60	15	25	-	11	18	17	8	28	М8	3,5
25´32	25	32	43	135	70	170	95	70	42	80	18	32	-	13	24	20	12	35	М10	4,0
28´32	28	36	48
32´32	32	40	52
35´32	35	45	55
40´40	40	50	63	150	80	185	105	80	45	90	20	40	-		30			43		5,0
45´40	45	55	68	150	80	185	105	80	45	90	20	40	-		30			43		5,0
50´48	50	60	73	170	95	215	125	90	53	102	25	48	-	17	40	23		52	М12	4,0
55´48	55	65	80	170	95	215	125	90	53	102	25	48	-	17	40	23		52	М12
63´60	63	78	92	220	125	280	160	120	70	140	30	60	70	22	-	30	16	69	М16
70´60	70	85	105	220	125	280	160	120	70	140	30	60	70	22	-	30	16	69	М16
80´75	80	95	115	260	150	320	195	150	85	170	35	75	85	26	-	34	20	85	М20
90´75	90	110	125	260	150	320	195	150	85	170	35	75	85	26	-	34	20	85	М20
100´100	100	120	140	300	170	380	220	160	95	195	40	100	110	32	-	40	22	90	М24
110´100	110	130	150	300	170	380	220	160	95	195		100	110		-			90
125´110	125	145	165	320	190	400	240	180	106	210		110	140		-			105
140´120	140	160	180	340	210	420	260	200	118	230	45	120	140		-			112
160´140	106	185	210	360	230	440	280	225	132	260	45	140	180		-			130

Примеры условных обозначений:

корпуса подшипника с d = 70 мм, В = 60 мм

Корпус 70´60 ГОСТ 11607-82

деталей корпуса подшипника с d = 70 мм, В = 60 мм

Основание 70´60-1 ГОСТ 11607-82

Крышка 70´60-2 ГОСТ 11607-82

3. Технические требования - по ГОСТ 25106-82.

4. Размеры и шероховатость поверхностей конструктивных элементов - по приложению к настоящему стандарту.

ПРИЛОЖЕНИЕ

Рекомендуемое

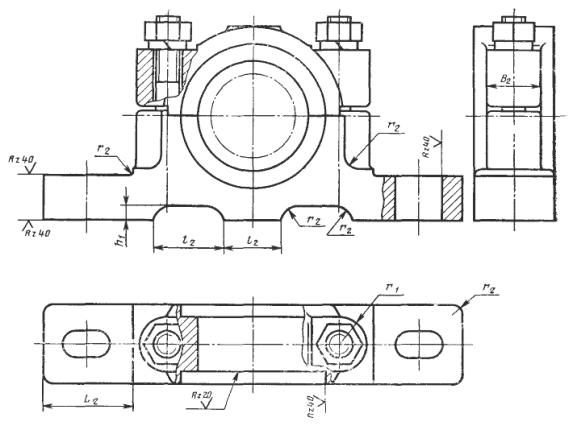

Размеры и шероховатость поверхностей конструктивных элементов корпусов

Для d = 25 ¸ 160 мм

1. Указанные на чертеже размеры l₂, h₁, В₂, r₁, L₂ определяют по формулам:

В₂ = (2,0 - 2,5)d₁; h₁ = (0,20 - 0,25)h;

l₂ = 0,25L₁; r₁ = 0,5B₂.

2. Радиус закругления r₂ определяют в зависимости от значения L₁:

r₂ = 3 мм при L₁ £ 80 мм,

r₂ = 5 мм при L₁ = (95 - 125) мм,

r₂ = 10 мм при L₁ = (150 - 220) мм,

r₂ = 20 мм при L₁ ³ 240 мм.

3. Параметр шероховатости по ГОСТ 2789-73, поверхностей, не подвергаемых механической обработке, Rz £ 630 мкм.
