ГОСТ 11524-82 Корпуса подшипников скольжения фланцевые с четырьмя крепежными отверстиями. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ ФЛАНЦЕВЫЕ
С ЧЕТЫРЬМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 11524-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ ФЛАНЦЕВЫЕ С ЧЕТЫРЬМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

Plain bearings flange bearing blocks with four bolt holes.

Design and dimensions.

ГОСТ
11524-82

Взамен
ГОСТ 11524-65

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 273 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на фланцевые корпуса подшипников скольжения с четырьмя крепежными отверстиями, применяемыми с втулками по ГОСТ 11525-82.

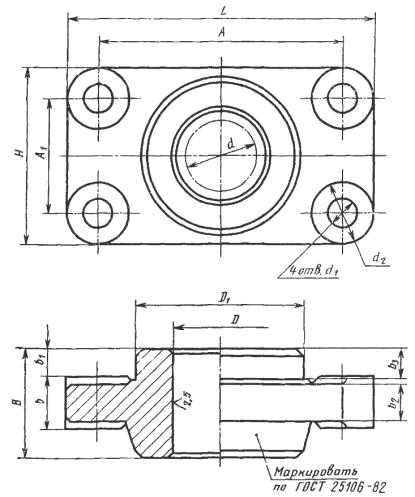

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.

Обозначение корпуса	Диаметр вала d	D (пред. откл. по Н8)	D₁ (пред. откл. по h9)	А	А₁	L	H	B	b	b₁	b₂	b₃	d₁	d₂
28	28	36	67	95	45	120	70	40	20	10	14	11	11	25
32	32	40	75	100	55	125	80	50	23	14	18	15	13
35	35	45	75	100	55	125	80	50	23	14		15	13
40	40	50	85	130	60	165	95	63	25	22		23	17	35
45	45	55	85	130	60	165	95	63	25	22		23
50	50	60	90	140	65	175	100	80	30	25	22	26
55	55	65	100	150	75	185	110	80		25		26
63	63	73	110	150	80	190	120	100		30		31	22	40
70	70	85	130	180	100	220	140	100	32	34	24	35	22	40
80	80	95	140	190	110	240	160	125	32	34	24	35	26	50
90	90	105	160	210	120	260	170		35	40	26	41
100	100	115	180	230	140	280	190
110	110	125	190	240	150	290	200
125	125	140	210	270	170	330	230	160					33	60
140	140	155	230	280	180	340	240	160	40		30
160	160	180	240	300	190	360	250	200
180	180	200	260	320	210	380	270	200

Пример условного обозначения корпуса подшипника с d = 70 мм:

Корпус 70 ГОСТ 11524-82

3. Технические требования - по ГОСТ 25106-82.

4. Размеры и шероховатость поверхностей конструктивных элементов для корпусов - по приложению к ГОСТ 11522-82.
