ГОСТ 11525-82 Втулки металлические для неразъемных корпусов на лапах и фланцевых корпусов подшипников скольжения. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ МЕТАЛЛИЧЕСКИЕ
ДЛЯ НЕРАЗЪЕМНЫХ КОРПУСОВ
НА ЛАПАХ И ФЛАНЦЕВЫХ КОРПУСОВ
ПОДШИПНИКОВ СКОЛЬЖЕНИЯ

Конструкция и размеры

ГОСТ 11525-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ МЕТАЛЛИЧЕСКИЕ ДЛЯ НЕРАЗЪЕМНЫХ КОРПУСОВ НА ЛАПАХ И ФЛАНЦЕВЫХ КОРПУСОВ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ

Конструкция и размеры

Plain bearing metal bushes for pillow blocks and for flange plain bearing blocks. Design and dimensions.

ГОСТ
11525-82^*

Взамен
ГОСТ 11525-65

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 274 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на втулки подшипников скольжения, применяемые в корпусах по ГОСТ 11521-82 - ГОСТ 11524-82 и работающие при удельном давлении не более 3,9 МПа (40 кгс/см²), скорости скольжения не более 3 м/с при условии смазывания пластичным смазочным материалом.

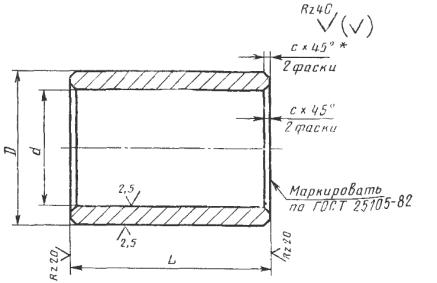

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Размеры втулок, не указанные в таблице, - по приложению 2

(Измененная редакция, Изм. № 1).

^* Допускается фаска под углом 15°

мм

Обозначение втулки	d (пред. откл. по Н7)	D (пред. откл. по u8)	L	с
12´16	12	18	16	0,5
12´20	12	18	20
14´16	14	20	16
14´20	14	20	20
16´20	16	22	20
16´25	16	22	25
18´20	18	24	20
18´25	18	24	25
20´25	20	26	25
20´32	20	26	32
22´25	22	28	25
22´32	22	28	32
25´32	25	32	32
25´40	25	32	40
28´32	28	36	32
28´40	28	36	40
32´40	32	40	40	0,8
32´50	32	40	50
35´40	35	45	40
35´50	35	45	50
40´50	40	50	50
40´63	40	50	63
45´50	45	55	50
45´63	45	55	63
50´63	50	60	63
50´80	50	60	80
55´63	55	65	63
55´80	55	65	80
63´80	63	73	80
63´100	63	73	100
70´80	70	85	80	1,0
70´100	70	85	100
80´100	80	95	100
80´125	80	95	125
90´100	90	105	100
90´125	90	105	125
100´125	100	115
110´125	110	125
125´125	125	140
125´160	125	140	160
140´125	140	155	125	2,0
140´160	140	155	160
160´200	160	180	200
180´200	180	200	200

Пример условного обозначения втулки: d = 32 мм, L = 40 мм

Втулка 32´40 ГОСТ 11525-82

3. Технические требования - по ГОСТ 25105-82.

4. Фиксация втулки в неразъемном корпусе - по приложению 1.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

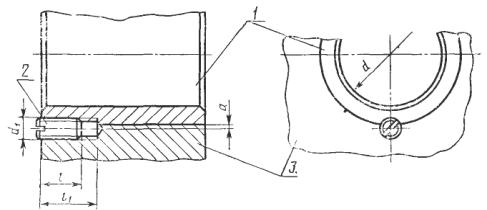

Фиксация втулки в неразъемном корпусе

1 - втулка; 2 - винт; 3 - корпус

мм

Диаметр вала d	Винт по ГОСТ 1477-75		l₁	а	Диаметр вала d	Винт по ГОСТ 1477-75		l₁	а
Диаметр вала d	d₁	l	l₁	а	Диаметр вала d	d₁	l	l₁	а
12	М4	8	10	1,0	50	М6	15	19	1,0
14					55
16					63
18	М5	12	15		70	М8	20	24
20					80
22					90
25					100
28					110
32					125
35					140	М10	25	30	1,5
40	М6	15	19		160
45	М6	15	19		180

ПРИЛОЖЕНИЕ 2

Рекомендуемое

мм

d	D		L			с
d	а	b	L			с
6	10	12	6	10	-	0,3
8	12	14	6	10	-	0,3
10	14	16	6	10	-	0,3
12	16	18	10	15	20	0,5
14	18	20	10	15	20	0,5
15	19	21	10	15	20	0,5
16	20	22	12	15	20	0,5
18	22	24	12	20	30	0,5
20	24	26	15	20	30	0,5
22	26	28	15	20	30	0,5
24	28	30	15	20	30	0,5
25	30	32	20	30	40	0,5
27	32	34	20	30	40	0,5
28	34	36	20	30	40	0,5
30	36	38	20	30	40	0,5
32	38	40	20	30	40	0,8
33	40	42	20	30	40	0,8
35	41	45	30	40	50	0,8
36	42	46	30	40	50	0,8
38	45	48	30	40	50	0,8
40	48	50	30	40	60	0,8
42	50	52	30	40	60	0,8
45	53	55	30	40	60	0,8
48	56	58	40	50	60	0,8
50	58	60	40	50	60	0,8
55	63	65	40	50	70	0,8
60	70	75	40	60	80	0,8
65	75	80	50	60	80	1,0
70	80	85	50	70	90	1,0
75	85	90	50	70	90	1,0
80	90	95	60	80	100	1,0
85	95	100	60	80	100	1,0
90	105	110	60	80	120	1,0
95	110	115	60	100	120	1,0
100	115	120	80	100	120	1,0
105	120	125	80	100	120	1,0
110	125	130	80	100	120	1,0
120	135	140	100	120	150	1,0
130	145	150	100	120	150	2,0
140	155	160	100	150	180	2,0
150	165	170	120	150	180	2,0
160	180	185	120	150	180	2,0
170	190	195	120	180	200	2,0
180	200	210	150	180	250	2,0
190	210	220	150	180	250	2,0
200	220	230	180	200	250	2,0

Примечание. Выбор размера наружного диаметра втулки D (а или б) зависит от прочности применяемого материала.

(Введено дополнительно, Изм. № 1).
