ГОСТ 11521-82 Корпуса подшипников скольжения на лапах с двумя крепежными отверстиями. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ НА ЛАПАХ
С двуМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 11521-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ НА ЛАПАХ С ДВУМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

Plain bearings pillow blocks with two bolt holes. Design and dimensions.

ГОСТ
11521-82

Взамен
ГОСТ 11521-65

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 273 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на неразъемные корпуса подшипников скольжения на лапах с двумя крепежными отверстиями, применяемые с втулками по ГОСТ 11525-82.

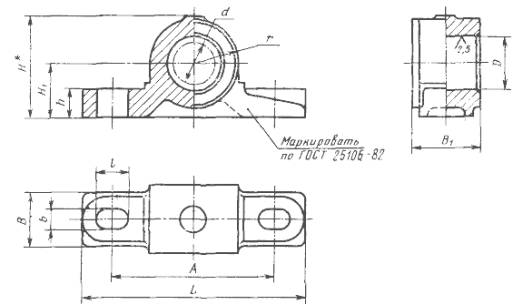

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.

^* Размер для справок.

мм

Обозначение корпуса	Диаметр вала d		D (пред. откл. по Н8)		А	L	H	H₁	h	В	B₁	b	l	r
Обозначение корпуса	1-й ряд^*	2-й ряд	1-й ряд^*	2-й ряд	А	L	H	H₁	h	В	B₁	b	l	r
12´16		12		18	65	90	45	22	12	16	16	9	13	19
12´20		12		18						20	20
14´16	14		20							16	16
14´20	14		20							20	20
16´20		16		22	75	105	50	25	14	20	20	11	17	21
16´25		16		22						25	25
18´20	18		24							20	20
18´25	18		24							25	25
20´25		20		26	80	120	58	28		20	25			25
20´32		20		26						25	32
22´25	22		28							20	25
22´32	22		28							25	32
25´32	25		32		100	140	68	31	16	25	32	13	20	30
25´40	25		32							32	40
28´32	38		36							25	32
28´40	38		36							32	40
32´40	32		40		120	165	80	42	20	32	40	17	24	35
32´50	32		40							40	50
35´40	35		45							32	40
35´50	35		45							40	50
40´50	40		50		145	200	95	48	25	40	50	22	32	41
40´63	40		50							50	63
45´50	45		55							40	50
45´63	45		55							50	63
50´63	50		60		165	220	112	56		50	63			52
50´80	50		60							63	80
55´63	55		65							50	63
55´80	55		65							63	80
63´80	63		73		200	270	140	71	32	63	80	26	39	63
63´100	63		73							80	100
70´80	70		85							63	80
70´100	70		85							80	100
80´100	80		95		235	315	165	85	36	80	100	33	48	75
80´125	80		95							100	125
90´100	90		105							80	100
90´125	90		105							100	125
100´125	100		115		265	345	195	100	40					90
110´125	110		125		265	345	195	100	40					90
125´125		125		140	310	410	226	118	45			39	58	105
125´160		125		140	310	410	226	118		125	160			105
140´125		140		155	330	430	245	125		100	125			115
140´160		140		155	330	430	245	125		125	160			115

^* 1-й ряд является предпочтительным (оптимальным) для применения, так как он обеспечивает рациональный ряд несущих способностей корпусов при наименьших затратах.

Пример условного обозначения корпуса подшипника с d = 32; B₁ = 50:

Корпус 32´50 ГОСТ 11521-82

3. Технические требования - по ГОСТ 25106-82.

4. Размеры и шероховатость поверхностей конструктивных элементов корпусов - по приложению к настоящему стандарту.

ПРИЛОЖЕНИЕ

Рекомендуемое

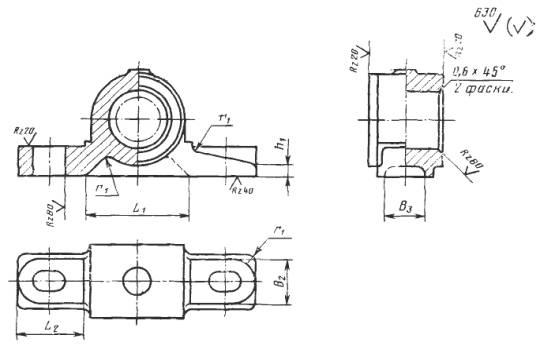

Размеры и шероховатость поверхностей конструктивных элементов корпусов

Указанные на чертеже размеры определяют по формулам:

h₁ ³ 0,5h; L₁ = 2r; В₂ £ 1,8b; B₃ = (0,55 ¸ 0,85)^*В; r₁ £ 0,3h.

^* Меньшие коэффициенты применяют для корпусов малых размеров.
