ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОРПУСА ПОДШИПНИКОВ
СКОЛЬЖЕНИЯ ФЛАНЦЕВЫЕ
С тремя КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ
Конструкция и размеры
ГОСТ 11523-82
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ Конструкция и размеры Plain bearings flange bearings blocks with three bolt holes. Design and dimensions. |
ГОСТ
Взамен |
Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 273 срок введения установлен
с 01.07.83
1. Настоящий стандарт распространяется на фланцевые корпуса подшипников скольжения с тремя крепежными отверстиями, применяемые с втулками по ГОСТ 11525-82.

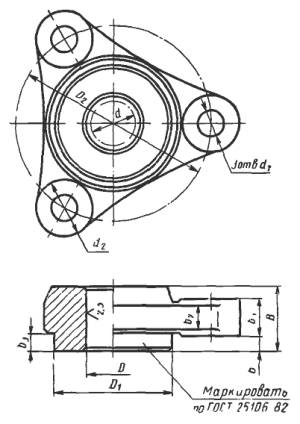

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.
|
Обозначение корпуса |
Диаметр вала d |
D (пред. откл. по Н8) |
D1 (пред. откл. по h9) |
D2 |
В |
b |
b1 |
b2 |
b3 |
d1 |
d2 |
|
16 |
26 |
22 |
45 |
80 |
25 |
6 |
14 |
12 |
7 |
11 |
25 |
|
18 |
18 |
24 |
|||||||||
|
20 |
20 |
26 |
53 |
90 |
32 |
7 |
18 |
14 |
8 |
||
|
22 |
22 |
28 |
|||||||||
|
25 |
25 |
32 |
67 |
100 |
40 |
10 |
20 |
11 |
|||
|
28 |
28 |
36 |
|||||||||
|
32 |
32 |
40 |
75 |
110 |
50 |
14 |
23 |
18 |
15 |
13 |
|
|
35 |
35 |
45 |
|||||||||
|
40 |
40 |
50 |
85 |
130 |
63 |
22 |
25 |
23 |
17 |
35 |
|
|
45 |
45 |
55 |
Пример условного обозначения корпуса подшипника с d = 32 мм:
Корпус 32 ГОСТ 11523-82
3. Технические требования - по ГОСТ 25106-82.
4. Размеры и шероховатость поверхностей конструктивных элементов корпусов - по приложению к ГОСТ 11522-82.
