ГОСТ 11265-73



КНЕХТЫ

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КНЕХТЫ Технические условия Bitts. Specifications

ГОСТ 11265-73

Дата введения 01.01.74

Настоящий стандарт распространяется на кнехты швартовных и буксирных устройств, предназначенных для надводных кораблей, судов и плавсредств всех классов, типов и назначений.

Стандарт не распространяется на литые кнехты из легких сплавов.

Стандарт соответствует СТ СЭВ 1318-78 в части прямых сварных кнехтов с фундаментом типа II исполнения D и СТ СЭВ 1319-78 в части крестовых кнехтов сварных двухтумбовых типа I исполнения Б (см. справочное приложение 1).

(Измененная редакция, Изм. № 2).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Кнехты должны изготовляться двух типов:

I - крестовые;

II - прямые.

1.2. Крестовые кнехты должны изготовляться трех исполнений:

А - литые;

Б - сварные двухтумбовые;

В - сварные врезные однотумбовые.

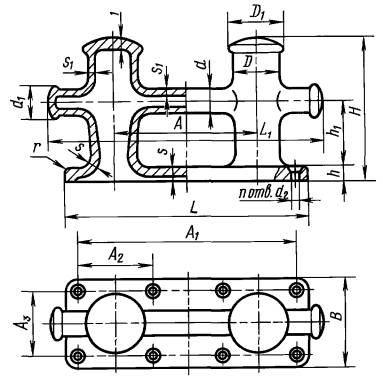

1.2.1. Конструкция, основные размеры и масса литых кнехтов типа I должны соответствовать указанным на черт. 1 и в табл. 1.

Вид снизу

Расположение отверстий для крепления при монтаже шестью винтами

Черт. 1

Таблица 1

Размеры, мм

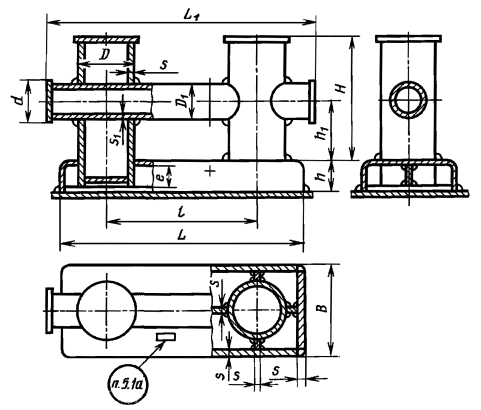

1.2.2. Основные параметры и размеры сварных двухтумбовых кнехтов типа I должны соответствовать указанным на черт. 2 и табл. 2.

Черт. 2

Таблица 2

Размеры, мм

Примечание. Двухтумбовые крестовые кнехты, поставляемые в страны - члены СЭВ, могут быть изготовлены с большей величиной высоты основания «h».

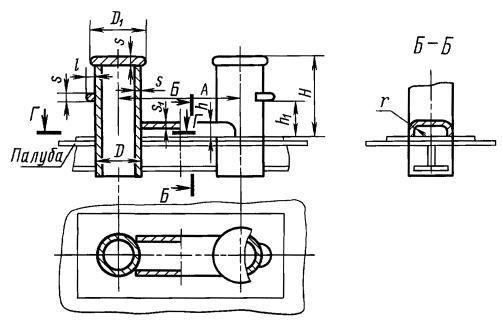

1.2.3. Основные параметры и размеры врезных однотумбовых кнехтов типа I должны соответствовать указанным на черт. 2а и в табл. 2а.

Черт. 2а

Таблица 2а

Размеры, мм

1.2.1 - 1.2.3. (Измененная редакция, Изм. № 3).

1.3. Прямые кнехты должны изготовляться трех исполнений:

Г - литые;

Д - сварные с фундаментом;

Е - сварные врезные.

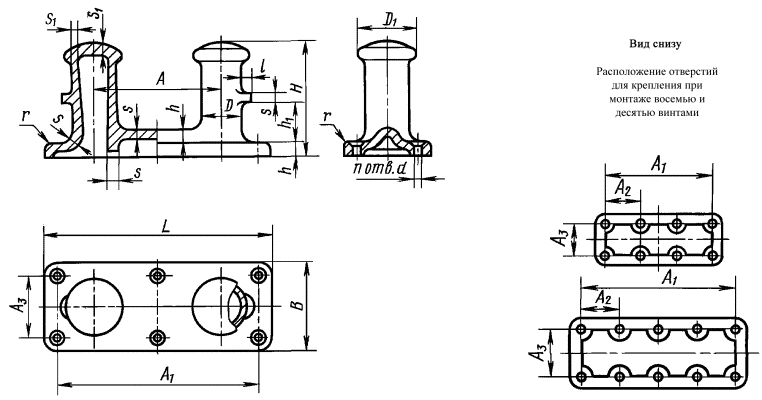

1.3.1. Конструкция, основные размеры и масса литых кнехтов типа II должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры в мм

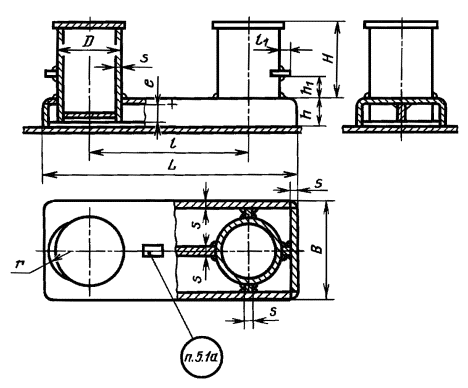

1.3.2. Конструкция, основные размеры и масса сварных кнехтов с фундаментом типа II должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Таблица 4

Размеры, мм

Примечание. Двухтумбовые кнехты, поставляемые в страны - члены СЭВ, могут быть изготовлены с большей величиной высоты основания h.

1.3.3. Конструкция, основные размеры и масса врезных сварных кнехтов типа II должны соответствовать указанным на черт. 5 и в табл. 5.

Черт. 5

Таблица 5

Размеры, мм

Примечание к табл. 1 - 5. Кнехты рассчитаны применительно для стальных канатов по ГОСТ 30055 с пределом прочности проволоки при растяжении 1400 - 1600 МПа (140 - 160 кгс/мм²); для растительных канатов: пеньковых, сизальских для капроновых канатов - по ГОСТ 30055.

Прочность кнехтов определяется наибольшим разрывным усилием каната в целом.

1.3.1 - 1.3.3. (Измененная редакция, Изм. № 2, 3).

1.4. Коды ОКП приведены в приложении 2.

(Введен дополнительно, Изм. № 2).

1.5. Примеры условного обозначения в конструкторской документации и при заказе:

Кнехта типа I, литого, с диаметром тумбы D = 140 мм, чугунного, для эксплуатации со стальными и растительными канатами:

Кнехт 1 А - 140 ЧУГ ГОСТ 11265-73

То же, для эксплуатации с синтетическими канатами:

Кнехт 1 А - 140 ЧУГ С ГОСТ 11265-73

Кнехта типа I, крестового сварного двухтумбового с диаметром тумбы D = 180 мм для эксплуатации со стальными и растительными канатами:

Кнехт 1 Б - 180 ГОСТ 11265-73

То же, поставляемого в страны-члены СЭВ:

Кнехт двойной крестовый 5 СТ СЭВ 1319- 78

То же, с большей высотой основания по сравнению с указанной в таблице 2, равной 150 мм:

Кнехт двойной крестовый 5-150 СТ СЭВ 1319-78

Кнехта типа I, сварного врезного однотумбового, с диаметром тумбы D = 180 мм, для эксплуатации со стальными и растительными канатами:

Кнехт 1 В-180 ГОСТ 11265-73

Кнехта типа II литого, с диаметром тумбы D = 280 мм, чугунного, для эксплуатации со стальными и растительными канатами:

Кнехт II Г-280 ЧУГ ГОСТ 11265-73

Кнехта типа II, сварного с фундаментом, с диаметром тумбы D = 180 мм для эксплуатации со стальными и растительными канатами:

Кнехт II Д-180 ГОСТ 11265-73

То же, поставляемого в страны-члены СЭВ:

Кнехт двойной 5 СТ СЭВ 1318-78

То же, с большей высотой основания по сравнению с указанной в табл. 5, равной 150 мм:

Кнехт двойной 5-150 СТ СЭВ 1318-78

Кнехта типа II, сварного врезного, с диаметром тумбы D = 450 мм, для эксплуатации со стальными и растительными канатами:

Кнехт II Е-450 ГОСТ 11265-73.

(Введен дополнительно, Изм. № 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Кнехты должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

2.2. Литые кнехты должны изготовляться из чугуна марки СЧ 18 по ГОСТ 1412.

Сварные кнехты, применяемые внутри страны, должны изготовляться из стали марки ВСт 3сп ГОСТ 380, стали марки 20 ГОСТ 1050.

2.3. Тумбы кнехтов диаметром 650 мм должны изготовляться из листового проката, при этом допускается не более двух диаметрально противоположных стыковых швов.

Тумбы других сварных кнехтов и поперечины должны изготовляться из труб по ГОСТ 8732 и ГОСТ 8734.

Допускается изготовление тумб кнехтов из листового материала, либо замена труб в соответствии с табл. 6.

Таблица 6

Размеры, мм

Основание сварных кнехтов из листовой стали, с приварными к нему боковыми щитками и усиленными ребрами жесткости.

2.4. Сварку следует производить сварочными материалами с механическими свойствами не ниже механических свойств электродов типа Э42 по ГОСТ 9467. Конструктивные элементы сварных швов - по ГОСТ 14771, допускаются - по ГОСТ 5264.

Контроль сварных соединений следует проводить внешним осмотром и измерением по нормативно-технической документации, утвержденной в установленном порядке.

2.5. Класс точности размеров и массы отливок кнехтов должен назначаться по ГОСТ 26645 в зависимости от их типоразмера.

Неуказанные предельные отклонения остальных размеров - по конструкторской документации, утвержденной в установленном порядке.

2.1 - 2.5. (Измененная редакция, Изм. № 3).

2.6. Параметры шероховатости рабочей поверхности кнехтов для эксплуатации со стальными и растительными канатами должна быть R_z не более 500 мкм, с синтетическими - R_a не более 10 мкм по ГОСТ 2789.

2.7. На рабочих поверхностях кнехтов все имеющиеся дефекты должны быть исправлены электросваркой с последующей зачисткой.

На нерабочих поверхностях допускается оставлять без исправления отдельные дефекты, размеры, количество и расположение которых - по конструкторской документации, утвержденной в установленном порядке.

2.8. Наружные поверхности кнехтов после маркировки должны иметь защитное покрытие по конструкторской документации, утвержденной в установленном порядке. Внешний вид - по VI классу ГОСТ 9.032, при условии эксплуатации по группе ОМ 1 ГОСТ 9.104.

2.9. Назначенный срок службы кнехтов до заводского ремонта - 10 лет. Назначенный срок службы кнехтов до списания - 25 лет.

2.7 - 2.9. (Измененная редакция, Изм. № 3).

3. ПРИЕМКА

3.1. Для проверки соответствия кнехтов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные испытания.

Кнехты для приемки представляют партиями. Партия должна состоять из кнехтов одного типоразмера из материала одной плавки или кнехтов, изготовленных из материала по одному сертификату.

(Измененная редакция, Изм. № 3).

3.2. При приемке кнехты подвергают сплошному контролю на соответствие требованиям пп. 1.1; 1.2.1 (размеры Н, h, A₁, А₂, А₃); п. 1.2.2 (размеры Н, h, h₁, D, L, L₁, l); п. 1.2.3 (размеры h₂, D, l); п. 1.3.1 (размеры H, h, A₁, A₂, A₃); п. 1.3.2 (размеры H, h, h₁, D, L, l, l₁); п. 1.3.3 (размеры D, H, h, h₁, l); пп. 2.1; 2.2; 2.5 ÷ 2,8; 5.1 и 5.1а.

(Измененная редакция, Изм. № 2).

3.3. Для проверки соответствия остальных размеров, а также массы требованиям настоящего стандарта отбирают 5 % кнехтов от партии (но не менее 2 шт.).

3.4. Соответствие кнехтов требованиям по пп. 2.3 и 2.4 проверяют при проведении операционного контроля.

3.5. Если при приемке по пп. 3.2 и 3.3 будут обнаружены кнехты, не соответствующие требованиям настоящего стандарта, партию возвращают для устранения дефектов. После устранения дефектов проводят повторные испытания.

Результаты повторных испытаний считают окончательными.

(Измененная редакция, Изм. № 2).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль конструкции и размеров проводят сличением с чертежами и измерением размеров измерительным инструментом, обеспечивающим требуемую чертежами точность.

4.2. Качество материалов проверяют по сертификатам.

4.3. Контроль качества покрытия и маркировку кнехтов проводят внешним осмотром.

4.4. Шероховатость наружной поверхности кнехтов проверяют сравнением с эталонами чистоты обработки.

4.5. Контроль массы кнехтов проводят взвешиванием на весах.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Каждый кнехт должен иметь маркировку, содержащую:

товарный знак предприятия-изготовителя;

условное обозначение кнехта;

номер кнехта по системе предприятия-изготовителя;

наибольшее разрывное усилие расчетного каната, кгс.

5.1а. На каждом кнехте, поставляемом в страны - члены СЭВ, должна быть нанесена маркировка, содержащая следующие данные:

товарный знак предприятия-изготовителя;

обозначение типоразмера кнехта;

наибольшее разрывное усилие каната в целом;

обозначение стандарта СЭВ.

5.2. Маркирование выполняют литьем или ударным способом.

5.2а. Кнехты, загрунтованные по п. 2.8, консервации и упаковке не подлежат.

(Введен дополнительно, Изм. № 3).

5.3. Кнехты транспортируют транспортом всех видов на открытых транспортных средствах в соответствии с правилами перевозки грузов и техническими условиями погрузки и крепления грузов, действующими на транспорте соответствующего вида.

Кнехты транспортируют в поддонах типа 4Я по ГОСТ 9570.

Для железнодорожных перевозок должны применяться поддоны складной (разборной) конструкции.

Требования к транспортированию кнехтов в поддонах и к маркировке транспортной тары (транспортных пакетов) - по ГОСТ 19848.

Допускается транспортировать кнехты в контейнерах по ГОСТ 18477. Загрузка контейнеров должна проводиться до полной грузоподъемности.

Укладка и раскрепление кнехтов в контейнере должны исключать механические повреждения и обеспечивать сохранность кнехтов при транспортировании.

(Измененная редакция, Изм. № 3).

5.3а. (Исключен, Изм. № 3).

5.3б. Дополнительные требования к упаковке при отправке кнехтов в районы Крайнего Севера и труднодоступные районы не предъявляются.

5.3б, 5.4. В каждое грузовое место должна быть вложена этикетка в соответствии с ГОСТ 2.601.

(Измененная редакция, Изм. № 3).

5.5. (Исключен, Изм. № 3).

5.6. Кнехты хранят по условиям хранения 9 (открытые площадки) ГОСТ 15150

(Измененная редакция, Изм. № 3).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие качества кнехтов требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации и хранения, установленных стандартом. Гарантийный срок эксплуатации - 24 мес со дня ввода в эксплуатацию.

(Измененная редакция, Изм. № 2, 3).

ПРИЛОЖЕНИЕ 1

Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ СООТВЕТСТВИЯ ГОСТ 11265-73, СТ СЭВ 1318-78 и СТ СЭВ 1319-78

ПРИЛОЖЕНИЕ 2

Справочное

КОДЫ ОКП КНЕХТОВ

* - палуба без деревянного настила.

** - палуба с деревянным настилом.

(Измененная редакция, Изм. № 2, 3).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 02.02.73 № 239

2.  ВЗАМЕН ГОСТ 11265-65

3.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

4.  Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

5.  ИЗДАНИЕ (декабрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1979 г., мае 1984 г., апреле 1988 г. (ИУС 1-80, 9-84, 7-88).
