ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
ПОД КОНУСЫ МОРЗЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11182-71
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ КОНИЧЕСКИЕ С ЦИЛИНДРИЧЕСКИМ Конструкция и размеры Tapered reamers
with cylindrical shank for Morse tapers. |
ГОСТ Взамен
|
Постановлением Государственного комитета стандартов Совета Министров СССР от 17.03.71 № 469 дата введения установлена
01.07.72
Ограничение срока действия снято Постановлением Госстандарта от 28.04.81 № 2139
* Переиздание (ноябрь 1997 г.) с Изменениями № 1, 2, утвержденными в апреле 1981 г., январе 1995 г. (ИУС 7-81, 4-95)
1а. (Исключен, Изм. № 1, 2).
1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с конусом Морзе по ГОСТ 25557-82. В части основных размеров чистовых разверток стандарт соответствует ИСО 2250-72. Требования стандарта являются обязательными, кроме п. 5 и приложения 2.

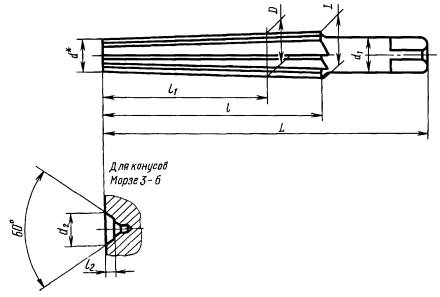

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок
Размеры, мм
|
Обозначение развертки |
Применяемость |
Для конуса Морзе |
D |
D1 |
d |
d1 |
d2 |
L |
l |
l1 |
l2 |
Число зубьев z |
|
|
предварительных |
чистовых |
||||||||||||
|
2372-0132 |
|
0 |
9,045 |
9,722 |
6,547 |
8,0 |
- |
93 |
61 |
48 |
- |
5 |
6 |
|
2372-0133 |
|
1 |
12,065 |
12,863 |
9,571 |
10,0 |
102 |
66 |
50 |
7 |
|||
|
2372-0134 |
|
2 |
17,780 |
18,679 |
14,733 |
14,0 |
121 |
79 |
61 |
||||
|
2372-0135 |
|
3 |
23,825 |
24,829 |
20,010 |
20,0 |
9 |
146 |
96 |
76 |
2,6 |
7 |
9 |
|
2372-0136 |
|
4 |
31,267 |
32,410 |
26,229 |
25,0 |
13 |
179 |
119 |
97 |
5,2 |
||
|
2372-0137 |
|
5 |
44,399 |
45,767 |
37,873 |
31,5 |
16 |
222 |
150 |
124 |
6,6 |
9 |
11 |
|
2372-0138 |
|
6 |
63,348 |
65,016 |
54,171 |
45,0 |
24 |
300 |
208 |
176 |
12,0 |
11 |
13 |
Примечания:
1. Номинальные диаметры D, D1 и d установлены для чистовых разверток.
2. Размеры чистовых разверток соответствуют ИСО 2250-72, кроме размеров D1, d1, d2, l2 и числа зубьев.
Пример условного обозначения чистовой конической развертки под конус Морзе 3:
Развертка 2372-0135 ГОСТ 11182-71
То же, предварительной конической развертки:
Развертка 2372-0135-1 ГОСТ 11182-71
1, 2. (Измененная редакция, Изм. № 1, 2).
3. Размеры квадратов - по ГОСТ 9523-84.
4. Центровые отверстия - форма В и форма R - по ГОСТ 14034-74.
5. Элементы конструкции и геометрические параметры разверток указаны в приложении 1.
6. Технические требования - по ГОСТ 11178-81.
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

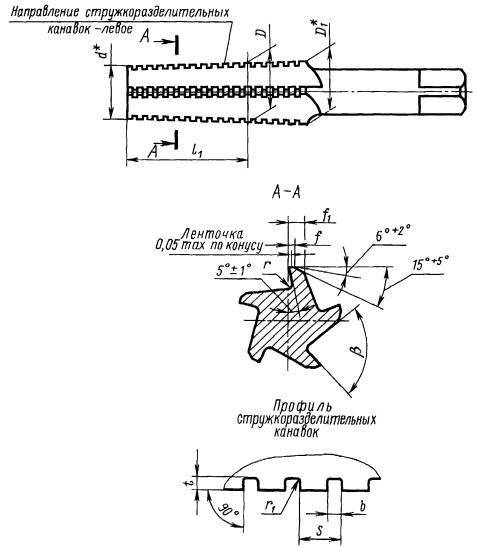

1. Элементы конструкции и геометрические параметры предварительных разверток указан на черт. 1 и в табл. 1.
* Размеры для справок
Черт. 1
Таблица 1
Размеры, мм
|
D |
D1 |
d |
l1 |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
||||
|
Номин. |
Пред. откл. |
f |
f1 |
f |
f1 |
||||||||||
|
0 |
8,795 |
+0,05 |
9,628 |
6,297 |
48 |
0,5 |
0,10 |
90° |
0,3 |
0,9 |
0,5 |
1,4 |
3,0 |
1,0 |
0,5 |
|
1 |
11,815 |
-0,03 |
12,663 |
9,321 |
50 |
0,4 |
1,3 |
0,6 |
1,8 |
3,2 |
0,6 |
||||
|
2 |
17,530 |
+0,06 |
18,479 |
14,483 |
61 |
0,15 |
0,8 |
2,0 |
1,0 |
2,5 |
0,8 |
||||
|
-0,03 |
|||||||||||||||
|
3 |
23,575 |
+0,07 |
24,629 |
19,760 |
76 |
1,0 |
80° |
4,2 |
1,5 |
||||||
|
4 |
31,017 |
-0,05 |
32,212 |
25,979 |
97 |
0,20 |
1,0 |
2,5 |
1,3 |
3,0 |
5,0 |
2,0 |
1,2 |
||
|
5 |
44,149 |
+0,08 |
45,517 |
37,623 |
124 |
1,6 |
70° |
1,2 |
2,8 |
1,5 |
3,5 |
||||
|
-0,05 |
|||||||||||||||
|
6 |
63,098 |
+0,09 |
64,819 |
54,130 |
172 |
0,30 |
3,3 |
1,8 |
4,0 |
6,0 |
2,5 |
1,5 |
|||
|
-0,05 |
|||||||||||||||
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.
Черт. 2
Таблица 1
Размеры, мм
|
r |
a (пред. откл. ±2°) |
b |
f |
||
|
на меньшем диаметре d |
на большем диаметре D |
||||
|
0 |
0,5 |
12° |
85° |
0,6 |
0,8 |
|
1 |
10° |
90° |
0,7 |
0,9 |
|
|
2 |
0,9 |
1,2 |
|||
|
3 |
1,0 |
9° |
80° |
1,0 |
1,3 |
|
4 |
1,4 |
1,7 |
|||
|
5 |
1,5 |
75° |
1,6 |
2,0 |
|
|
6 |
1,8 |
2,2 |
|||
3. Размеры радиусов скруглений и фасок, не указанные в настоящем стандарте, принимается по технологическим соображениям.
4. (Исключен, Изм. № 1).
Справочное
СООТВЕТСТВИЕ СТАНДАРТА МЕЖДУНАРОДНОМУ СТАНДАРТУ ИСО 2250-72
Размеры чистовых разверток, установленные в настоящем стандарте, полностью охватывают номенклатуру размеров и соответствуют размерам разверток с цилиндрическим хвостовиком под конусы Морзе по международному стандарту ИСО 2250-72 и приведены в таблице.
Дополнительно в стандарт включены требования к исполнительным размерам чистовых разверток (D1, d1, d2, l2) и числу зубьев чистовых разверток, размерам и числу зубьев предварительных разверток элементам конструкции и геометрическим параметрам чистовых и предварительных разверток.
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).
