ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11180-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ КОНИЧЕСКИЕ. КОНУСНОСТЬ 1:7 Конструкция и размеры Tapered reamers, taper 1:7. |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 474 срок введения установлен
с 01.07.72
1. Настоящий стандарт распространяется на чистовые и предварительные развертки с конусностью 1:7, предназначенные:
диаметром от 18 до 65 мм - для развертывания отверстий корпусов пробковых проходных кранов по ГОСТ 22508-77;
диаметром 80 и 100 мм - для развертывания внутренних конусов (гнезд) шпинделей ставков по ГОСТ 7343-72.

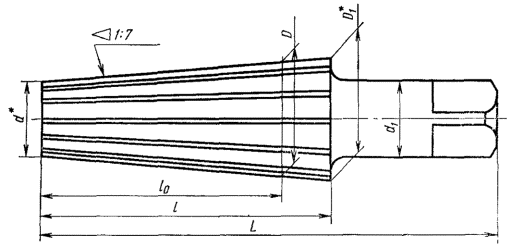

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в табл. 1 и 2.
* Размеры для справок.
Таблица 1
Развертки для обработки отверстий корпусов пробковых кранов
Размеры, мм
|
Применяемость |
D |
D1 |
d |
d1 |
L |
l |
lo |
Число зубьев z |
||
|
предварительных |
чистовых |
|||||||||
|
2372-0191 |
|
18 |
20,857 |
12,286 |
12,5 |
100 |
60 |
40 |
7 |
7 |
|
2372-0192 |
|
22 |
24,857 |
15,571 |
16,0 |
120 |
65 |
45 |
9 |
|
|
2372-0193 |
|
28 |
31,571 |
20,143 |
20,0 |
140 |
80 |
55 |
||
|
2372-0194 |
|
35 |
38,286 |
26,143 |
25,0 |
150 |
85 |
62 |
9 |
|
|
2372-0195 |
|
45 |
48,571 |
34,286 |
31,5 |
170 |
100 |
75 |
11 |
|
|
2372-0196 |
|
55 |
59,286 |
42,143 |
40,0 |
200 |
120 |
90 |
||
|
2372-0197 |
|
65 |
69,714 |
49,000 |
45,0 |
240 |
145 |
112 |
11 |
13 |
Таблица 2
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
Применяемость |
D |
D1 |
d |
d1 |
L |
l |
lo |
Число зубьев z |
||
|
предварительных |
чистовых |
|||||||||
|
2372-0198 |
|
80 |
85,714 |
54,286 |
56 |
340 |
220 |
180 |
13 |
15 |
|
2372-0199 |
|
100 |
106,429 |
68,571 |
71 |
390 |
265 |
220 |
||
Примечание. Номинальные диаметры D, D1 и d установлены для чистовых разверток.
Пример условного обозначения чистовой конической развертки конусностью 1:7, диаметром D = 80 мм:
Развертка 2372-0198 ГОСТ 11180-71
То же, предварительной конической развертки:
Развертка 2372-0198-1 ГОСТ 11180-71
3. Размеры квадратов - по ГОСТ 9523-84.
4. Центровые отверстия - форма В по ГОСТ 14034-74.
5. Технические требования - по ГОСТ 11178-81.
6. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом).
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

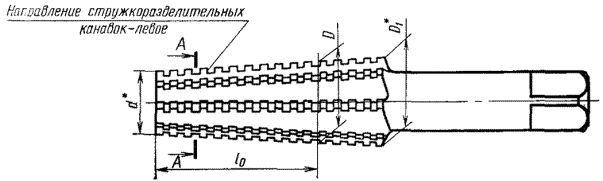

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.

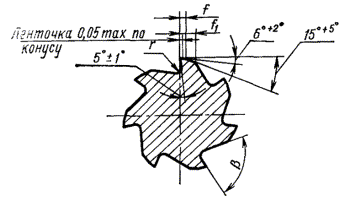

А - А
Профиль стружкоразделительных канавок
* Размеры для справок.
Черт. 1
Таблица 1
Развертки для обработки отверстий корпусов пробковых кранов
Размеры, мм
|
D1 |
d |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
|
||||
|
Номин. |
Пред. откл. |
|||||||||||||
|
f |
f1 |
f |
f1 |
|
||||||||||
|
17,75 |
+0,06 -0,03 |
20,607 |
12,036 |
1,0 |
0,15 |
80° |
0,7 |
1,7 |
1,0 |
2,2 |
3,2 |
1,0 |
0,8 |
|
|
21,75 |
+0,07 -0,05 |
24,607 |
15,321 |
85° |
0,8 |
2,0 |
1,1 |
2,5 |
4,0 |
1,5 |
|
|||
|
27,75 |
31,321 |
19,893 |
2,0 |
0,2 |
0,9 |
2,4 |
1,2 |
2,9 |
5,0 |
2,0 |
1,2 |
|
||
|
34,75 |
38,036 |
25,893 |
80° |
1,0 |
2,5 |
1,4 |
3,1 |
|
||||||
|
44,75 |
+0,08 -0,05 |
48,321 |
34,036 |
3,0 |
1,2 |
2,8 |
1,6 |
3,4 |
|
|||||
|
54,75 |
59,036 |
41,893 |
0,3 |
75° |
6,0 |
2,5 |
1,5 |
|
||||||
|
64,75 |
69,464 |
48,750 |
3,3 |
1,7 |
4,0 |
|
||||||||
Таблица 2
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
D |
D1 |
d |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
|
|||
|
Номин. |
Пред. откл. |
|||||||||||||
|
f |
f1 |
f |
f1 |
|
||||||||||
|
79,75 |
+0,10 -0,05 |
85,464 |
51,036 |
3,0 |
0,5 |
70° |
1,6 |
3,8 |
2,2 |
4,6 |
8,0 |
3,2 |
2,0 |
|
|
99,75 |
106,179 |
68,321 |
4,2 |
2,3 |
5,2 |
10,0 |
4,0 |
2,5 |
|
|||||
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 3 и 4.
Черт. 2
Таблица 3
Развертки для обработки отверстий корпусов пробковых кранов
Размеры, мм
|
r |
a (пред. откл. ±2°) |
b |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
18 |
0,5 |
12° |
85° |
0,9 |
1,3 |
|
22 |
1,0 |
80° |
1,0 |
1,4 |
|
|
28 |
10° |
1,2 |
1,7 |
||
|
35 |
1,6 |
1,6 |
2,1 |
||
|
45 |
75° |
||||
|
55 |
1,8 |
2,3 |
|||
|
65 |
|||||
Таблица 4
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
r |
a (пред. откл. ±2°) |
b |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
80 |
2,0 |
9° |
75° |
1,9 |
2,5 |
|
100 |
2,2 |
2,9 |
|||
3. Размеры радиусов скруглений и фасок, не указанных в настоящем стандарте, принимаются по технологическим соображениям.
4. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 11178-81, - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
