ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В



Конструкция и размеры







ГОСТ 10336-80



Государственный комитет ссср по управлению
качеством продукции и стандартам
москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Cheese-head non-falling-out screws, product grade В.
Design and dimensions

ГОСТ
10336-80*

Взамен
ГОСТ 10336-63

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта от 08.12.56 № 3714 срок действия продлен

до 01.01.97

Настоящий стандарт распространяется на винты с цилиндрической головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. № 1).

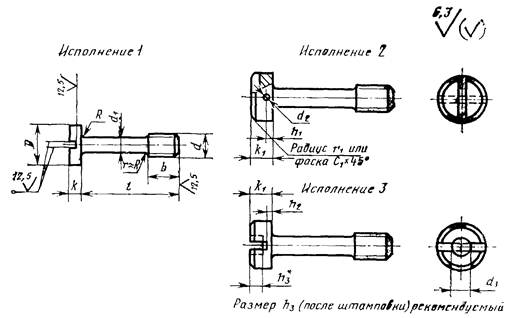

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

Высота головки k

1,6

2,0

2,6

3,3

3,9

5,0

6,0

7,0

Высота головки k1

2,5

3,0

3,5

4,5

5,5

6,5

8,0

10,0

Диаметр отверстия в головке d2 (пред. откл. Н14)

-

-

1,0

1,2

2,0

2,5

3,2

h1 (пред. откл. js15)

-

-

1,5

2,0

2,5

2,8

3,0

3,5

d3, не более

2,0

2,5

3,0

h2 (пред. откл. Н13 при h2 £ 1; пред. откл. Н14 при h2 > 1)

0,5

0,7

0,8

1,3

1,8

2,0

3,0

4,5

Радиус r1 или фаска С, не более

0,5

0,7

0,9

1,0

1,2

1,6

1,8

Радиус под головкой R (пред. откл. h10)

0,2

0,4

0,5

0,6

h3

не менее

0,7

0,9

1,2

1,5

1,8

2,3

2,7

3,2

не более

1,0

1,3

1,6

2,0

2,3

2,8

3,2

3,8

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6

-

-

-

-

-

-

8

-

-

-

-

-

10

-

-

-

-

12

-

-

-

(14)

-

-

-

16

-

-

-

(18)

-

-

-

20

-

-

-

-

(22)

-

-

25

-

Стандартные длины

-

(28)

-

32

-

(36)

-

40

-

(45)

-

50

-

(55)

-

60

-

(70)

-

-

-

80

-

-

-

Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1 диаметром резьбы d = 8 мм, с полем допуска 6 g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8´6g´25,58 ГОСТ 10336-80.

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8-6g´25.88.35X.019 ГОСТ 10336-80.

2. Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2в. Шлицы прямые для винтов исполнения 1 и 2, ширина шлица для винтов исполнения 3 - по ГОСТ 24669-81.

2а - 2в. (Введены дополнительно, Изм. № 1).

3. Технические требования - по ГОСТ 1759-70.

4. Теоретическая масса винтов указана в справочном приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг при номинальном диаметре резьбы d, мм

2,6

3

4

5

6

8

10

12

6

0,318

0,484

-

-

-

-

-

-

8

0,350

0,534

1,269

-

-

-

-

-

10

0,382

0,583

1,365

2,386

-

-

-

-

12

0,414

0,632

1,462

2,537

3,880

-

-

-

(14)

0,446

0,682

1,559

2,688

4,077

-

-

-

16

0,478

0,732

1,655

2,839

4,274

-

-

-

(18)

0,510

0,782

1,752

2,990

4,472

-

-

-

20

-

0,832

1,848

3,141

4,669

-

-

-

(22)

-

0,882

1,945

3,291

4,867

5,130

8,400

-

25

-

0,954

2,090

3,518

5,163

5,680

9,400

-

(28)

-

1,028

2,235

3,745

5,459

6,241

10,400

16,42

32

-

1,127

2,428

4,047

5,854

6,999

11,400

18,42

(36)

-

1,225

2,621

4,349

6,249

7,747

12,730

20,42

40

-

1,324

2,814

4,651

6,643

8,495

13,930

22,42

(45)

-

1,448

3,056

5,028

7,137

9,430

15,440

24,90

50

-

1,571

3,297

5,406

7,630

10,360

16,950

27,40

(55)

-

1,695

3,539

5,783

8,124

11,300

18,460

29,89

60

-

1,818

3,780

6,161

8,617

12,230

19,970

31,89

(70)

-

-

-

6,916

9,604

14,100

22,990

37,38

80

-

-

-

7,671

10,540

15,970

26,010

42,38

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2. (Исключено, Изм. № 1).
