ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 10082-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ МАШИННЫЕ
КОНИЧЕСКИЕ Основные размеры Machine tapered reamers with taper shank, |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 469 срок введения установлен Проверен в 1984 г.
с 01.07.72
1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки с прямыми и винтовыми канавками конусностью 1:30, с коническим хвостовиком, предназначенные для обработки посадочных отверстий насадных зенкеров и разверток.
2. Основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

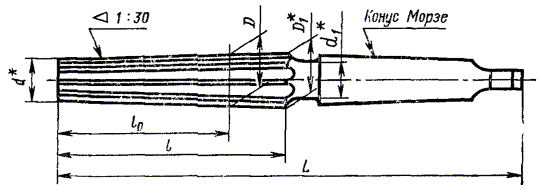

Исполнение 1

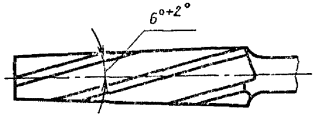

Исполнение 2
* Размеры для справок.
Размеры, мм
|
Исполнение 1 |
Исполнение 2 |
D |
D1 |
d |
d1 |
L |
l |
lо |
Число зубьев z |
Конус Морзе |
|||
|
Обозначения разверток |
Применяемость |
Обозначения разверток |
Применяемость |
предварительных |
чистовых |
||||||||
|
2373-0081 |
|
2373-0101 |
|
13 |
13,6 |
10,9 |
11 |
160 |
80 |
62 |
5 |
7 |
1 |
|
2373-0082 |
|
2373-0102 |
|
16 |
16,6 |
13,6 |
15 |
185 |
90 |
72 |
2 |
||
|
2373-0083 |
|
2373-0103 |
|
19 |
19,6 |
16,2 |
18 |
220 |
102 |
84 |
3 |
||
|
2373-0084 |
|
2373-0104 |
|
22 |
22,8 |
18,9 |
21 |
235 |
117 |
93 |
7 |
9 |
|
|
2373-0085 |
|
2373-0105 |
|
27 |
27,8 |
23,5 |
23 |
245 |
129 |
105 |
|||
|
2373-0086 |
|
2373-0106 |
|
32 |
32,8 |
28,2 |
30 |
280 |
138 |
114 |
4 |
||
|
2373-0087 |
|
2373-0107 |
|
40 |
41,0 |
35,8 |
300 |
156 |
126 |
9 |
11 |
||
|
2373-0088 |
|
2373-0108 |
|
50 |
51,0 |
45,4 |
43 |
345 |
168 |
138 |
5 |
||
|
2373-0089 |
|
2373-0109 |
|
60 |
61,0 |
54,9 |
360 |
184 |
154 |
11 |
13 |
||
|
2373-0090 |
|
2373-0110 |
|
70 |
71,2 |
64,8 |
370 |
193 |
157 |
||||
|
2373-0091 |
|
2373-0111 |
|
80 |
81,2 |
74,6 |
380 |
198 |
162 |
13 |
14 |
||
|
2373-0092 |
|
2373-0112 |
|
100 |
101,2 |
94,0 |
62 |
460 |
216 |
180 |
16 |
6 |
|
Примечание. Номинальные диаметры D, D1 и d установлены для чистовых разверток.
Пример условного обозначения чистовой конической развертки конусностью 1:30, диаметром D = 16 мм, исполнения 1:
Развертка 2373-0082 ГОСТ 10082-71
То же, предварительной развертки:
Развертка 2373-0082-1 ГОСТ 10082-71
Пример условного обозначения чистовой конической развертки конусностью 1:30, диаметром D = 16 мм, исполнения 2;
Развертка 2373-0102 ГОСТ 10082-71
То же, предварительной развертки:
Развертка 2373-0102-1 ГОСТ 10082-71
3. Размеры конусов Морзе - по ГОСТ 25557-82.
4. Центровые отверстия - формы В или R по ГОСТ 14034-74.
2 - 4. (Измененная редакция, Изм. № 1).
5. Технические требования - по ГОСТ 10083-81.
6. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом).
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

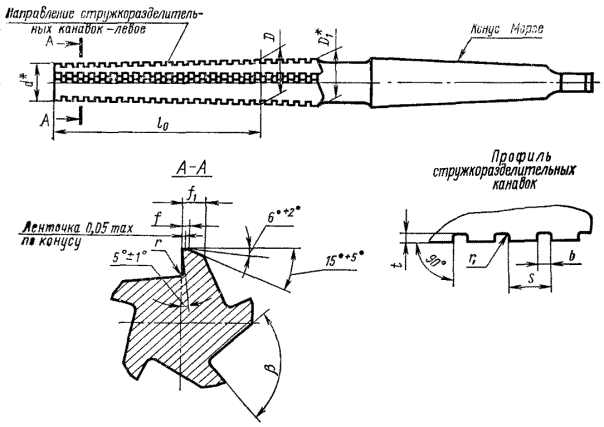

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.
* Размеры для справок.
Черт. 1
Таблица 1
Размеры, мм
|
D |
d |
lo |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
|
||||
|
Номин. |
Пред. откл. |
||||||||||||||
|
f |
f1 |
f |
f1 |
|
|||||||||||
|
12,75 |
+0,05 -0,03 |
13,35 |
10,65 |
62 |
0,5 |
0,1 |
90° |
0,4 |
1.5 |
,0,6 |
1,7 |
3,2 |
1?0 |
0,6 |
|
|
15,75 |
16,35 |
13,35 |
72 |
|
|||||||||||
|
18,75 |
+0,06 -0,04 |
19,35 |
15,95 |
84 |
0,15 |
0,5 |
2,0 |
0,8 |
2,3 |
3,5 |
0,8 |
|
|||
|
21,75 |
22,55 |
18,65 |
93 |
1,0 |
80° |
4,0 |
|
||||||||
|
26,75 |
27,55 |
23,25 |
105 |
0,2 |
5,0 |
2,0 |
1,2 |
|
|||||||
|
31,75 |
+0,08 -0,05 |
32,55 |
27,95 |
114 |
1,0 |
0,2 |
80° |
0,8 |
2,5 |
1,3 |
3,0 |
5,0 |
2,0 |
1,2 |
|
|
39,75 |
40,75 |
35,55 |
126 |
1,6 |
0,3 |
70° |
5,5 |
2,5 |
1,5 |
|
|||||
|
49,75 |
50,75 |
45,15 |
138 |
6,0 |
|
||||||||||
|
59,75 |
+0,09 -0,05 |
60,75 |
54,65 |
154 |
2,0 |
|
|||||||||
|
69,75 |
70,95 |
64,55 |
157 |
0,5 |
1,0 |
3,0 |
1,5 |
3,5 |
|
||||||
|
79,75 |
+0,10 -0,05 |
80,95 |
74,35 |
162 |
1,5 |
3,8 |
2,0 |
4,5 |
8,0 |
3,2 |
2,0 |
|
|||
|
99,75 |
100,95 |
93,75 |
180 |
4,2 |
5,0 |
10,0 |
4,0 |
2,5 |
|
||||||
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры, мм
|
r |
b |
f |
D |
r |
b |
f |
|||
|
на меньшем диаметре d |
на большем диаметре D1 |
на меньшем диаметре d |
на большем диаметре D1 |
||||||
|
13 |
0,5 |
85° |
0.7 |
0,9 |
40 |
1,6 |
75° |
2,5 |
1,8 |
|
16 |
90° |
0,8 |
1,0 |
50 |
1,9 |
2,2 |
|||
|
19 |
1,0 |
1,3 |
60 |
2,0 |
1,8 |
2,2 |
|||
|
22 |
1,0 |
80° |
0,9 |
1,2 |
70 |
1,9 |
2,3 |
||
|
27 |
1,2 |
1,5 |
80 |
1,8 |
2,2 |
||||
|
32 |
1,5 |
1,8 |
100 |
2,2 |
2,6 |
||||
3. Размеры радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
4. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 10083-81 - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
