ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР



РАЗВЕРТКИ КОНИЧЕСКИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 10080-71





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАЗВЕРТКИ КОНИЧЕСКИЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ
ПОД МЕТРИЧЕСКИЕ КОНУСЫ.

КОНУСНОСТЬ 1:20

Конструкция и размеры

Tapered reamers with taper shank for metric tapers, taper 1:20.

Design and dimensions

ГОСТ
10080-71

Взамен
ГОСТ 10080-62

Постановлением Государственного комитата стандартов Совета Министров СССР от 17 марта 1971 г. № 477 срок введения установлен

с 01.07.72

(Измененная редакция, Изм. № 1, 2).

1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с метрическими конусами по ГОСТ 25557-82. Требования стандарта являются обязательными, кроме п. 6 и приложения 2.

(Измененная редакция, Изм. № 2).

1a. (Исключен, Изм. № 1, 2).

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

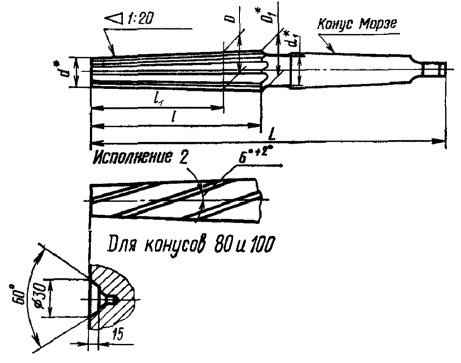

Чистовые развертки

Исполнение 1

* Размеры для справок.

(Измененная редакция, Изм. № 1).

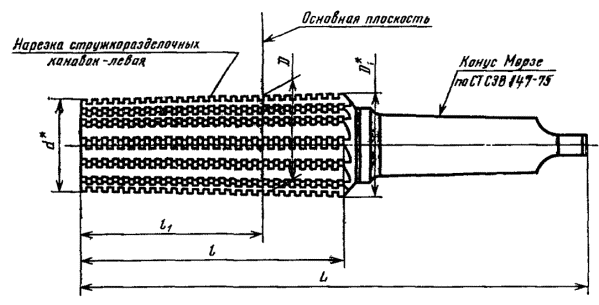

Предварительные развертки

(Введен дополнительно, Изм. № 1).


Размеры в мм

Исполнение 1

Исполнение 2

Для метрических конусов

D

D1

d

d1

L

l

l1

Число зубьев z

Конус Морзе хвостовика



Обозначение разверток

Применяемость

Обозначение разверток

Применяемость

предварительных разверток

чистовых разверток

предварительных разверток

чистовых разверток

2373-0151



-



4

3,8

4

4,4

2,9

4

106

30

22

5

6

0



2373-0205



-



1



2373-0152



-



6

5,8

6

6,5

4,5

5

116

40

30



2373-0153



2373-0163



80

79,6

80

82,0

70,9

56

405

222

182

13

14

5



2373-0154



2373-0164



100

99,6

100

102,3

89,3

71

505

260

214

16

6



Примечание. 1. Номинальные диаметры D1 и d установлены для чистовых разверток.

2. Размеры чистовых разверток 2373-0205 и 2373-0152 соответствуют ИСО 2250-72, кроме размеров D1, d, d1 и числа зубьев.

(Новая редакция, Изм. № 1, 2).


Пример условного обозначения чистовой конической развертки под метрический конус 80, исполнения 1:

Развертка 2373-0153 ГОСТ 10080-71

То же, предварительной конической развертки:

Развертка 2373-0153-1 ГОСТ 10080-71

Пример условного обозначения чистовой конической развертки под метрический конус 80, исполнения 2:

Развертка 2373-0163 ГОСТ 10080-71

То же, предварительной конической развертки:

Развертка 2373-0163-1 ГОСТ 10080-71

3. Размеры конусов Морзе хвостовиков по ГОСТ 25557-82. Допуски конусов Морзе по АТ8 ГОСТ 2848-75.

(Измененная редакция, Изм. № 2).

4. Центровые отверстия - формы b или R по ГОСТ 14034-74. Развертки диаметром 4 и 6 мм изготовляются с наружными центрами с углом 75°.

(Новая редакция, Изм. № 1).

5. Технические требования - по ГОСТ 10083-81.

(Измененная редакция, Изм. № 1).

6. Элементы конструкции и геометрические параметры разверток указаны в приложении 1 (рекомендуемом).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.

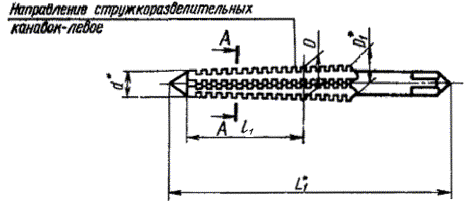

Для диаметров 4 и 6 мм

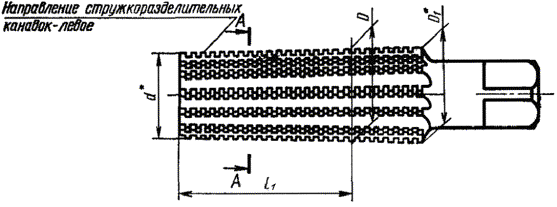

Для диаметров 80 и 100 мм

А - А

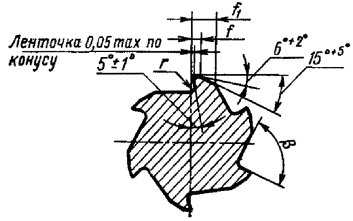

Профиль стружко-разделительных канавок

* Размеры для справок.

Черт. 1

(Измененная редакция, Изм. № 1).

Таблица 1

Размеры, мм

Для метрических конусов

D

D1

d

l1

r

r1

b

На меньшем диаметре d

На большем диаметре D1

S

b

t



Номин.

Пред. откл.

f

f1

f

f1



4

3,8

+0,04

-0,02

4,3

2,7

22

0,3

0,05

90°

0,15

0,6

0,2

0,8

1,5

0,5

0,3



6

5,8

6,3

4,3

30

85°

0,20

0,8

0,3

1,2

2,0

0,8

0,4



80

79,6

+0,10

-0,05

81,6

70,5

182

2,0

0,50

70°

1,50

4,2

2,0

4,5

8,0

3,2

2,0



100

99,6

101,9

88,9

214

5,0

10,0

4,0

2,5



(Измененная редакция, Изм. № 1).

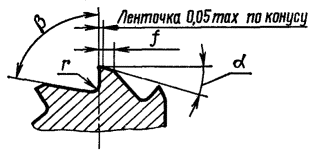

2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры, мм

Для метрических конусов

r

b

a (пред. откл. ±2°)

f

на меньшем диаметре d

на большем диаметре Dt

4

0,3

80°

12°

0,3

0,4

6

85°

0,4

0,6

80

2,0

75°

1,8

2,0

100

2,2

2,5

3. Размеры радиусов скругления и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

4. (Исключен, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 2

Справочное

Соответствие стандарта международному стандарту ИСО 2250-72

Размеры чистовых разверток 2373-0205 и 23731-0152, установленные в настоящем стандарте, полностью охватывают номенклатуру размеров и соответствуют размерам разверток с коническим хвостовиком под метрические конусы по международному стандарту ИСО 2250-72 и приведены в таблице.

Дополнительно в стандарт включены требования к исполнительным размерам (D1, d, d1) и числу зубьев чистовых разверток 2373-0205 и 2373-0152, размерам и числу зубьев чистовых разверток под метрический конус 4 с хвостовиком с конусом Морзе 0, размерам и числу зубьев чистовых разверток с коническим хвостовиком под метрические конусы 80 и 100, размерам и числу зубьев предварительных разверток, элементам конструкции и геометрическим параметрам чистовых и предварительных разверток.

(Введено дополнительно, Изм. № 2).
