ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
С КОНИЧЕСКИМ ХВОСТОВИКОМ
ПОД КОНУСЫ МОРЗЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 10079-71
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ
КОНИЧЕСКИЕ С КОНИЧЕСКИМ Конструкция и размеры Tapered reamers with taper shank
for Morse tapers. |
ГОСТ Взамен
|
* Переиздание (март 1998 г.) с Изменениями № 1, 2, утвержденными в сентябре 1981 г., январе 1995 г. (ИУС 12-81, 4-95)
Постановлением Государственного комитета стандартов Совета Министров СССР от 17.03.71 № 469 дата введения установлена
01.07.72
Ограничение срока действия снято Постановлением Госстандарта от 30.09.81 № 4475
1а. (Исключен, Изм. № 2).
1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки с прямыми и винтовыми канавками, предназначенные для обработки отверстий с конусом Морзе по ГОСТ 25557-82.
Требования стандарта являются обязательными, кроме п. 5 и приложения 2.
(Измененная редакция, Изм. № 2).
2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 1, 2).
3. Размеры конусов Морзе хвостовиков - по ГОСТ 25557-82. Допуски конусов Морзе хвостовиков по АТ8 ГОСТ 2848-75.
4. Центровые отверстия - форма В и форма R по ГОСТ 14034-74.
(Измененная редакция, Изм. № 1).
5. Элементы конструкции и геометрические параметры разверток указаны в приложении.
6. Технические требования - по ГОСТ 10083-81.

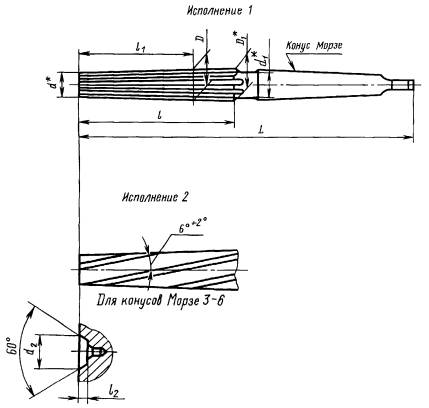

Чистовые развертки
* Размеры для справок

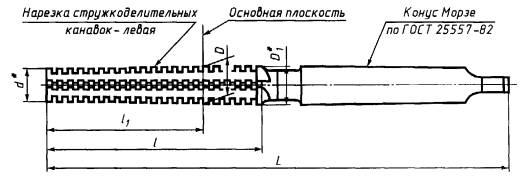

Предварительные развертки
Размеры в мм
|
Исполнение 1 |
Исполнение 2 |
Для конусов Морзе |
Конусность |
D |
D1 |
d |
d1 |
d2 |
L |
l |
l1 |
l2 |
Число зубьев z |
Конус Морзе хвостовика |
||||
|
Обозначение разверток |
Применяемость |
Обозначение разверток |
Применяемость |
предварительных разверток |
чистовых разверток |
предварительных разверток |
чистовых разверток |
|||||||||||
|
2373-0131 |
|
2373-0141 |
|
0 |
1:19,212 |
8,795 |
9,045 |
9,722 |
6,547 |
9 |
- |
137 |
61 |
48 |
- |
5 |
6 |
1 |
|
2373-0132 |
|
2373-0142 |
|
1 |
1:20,047 |
11,815 |
12,065 |
12,863 |
9,571 |
11 |
142 |
66 |
50 |
7 |
||||
|
2373-0133 |
|
2373-0143 |
|
2 |
1:20,020 |
17,530 |
17,780 |
18,679 |
14,733 |
17 |
173 |
79 |
61 |
2 |
||||
|
2373-0134 |
|
2373-0144 |
|
3 |
1:19,922 |
23,575 |
23,825 |
24,829 |
20,010 |
23 |
9 |
212 |
96 |
76 |
2,6 |
7 |
9 |
3 |
|
2373-0135 |
|
2373-0145 |
|
4 |
1:19,254 |
31,017 |
31,267 |
32,410 |
26,229 |
13 |
240 |
119 |
97 |
5,2 |
||||
|
2373-0201 |
|
2373-0202 |
|
263 |
4 |
|||||||||||||
|
2373-0136 |
|
2373-0146 |
|
5 |
1:19,002 |
44,149 |
44,399 |
45,767 |
37,873 |
30 |
16 |
295 |
150 |
124 |
6,6 |
9 |
11 |
|
|
2373-0203 |
|
2373-0204 |
|
331 |
5 |
|||||||||||||
|
2373-0137 |
|
2373-0147 |
|
6 |
1:19,180 |
63,098 |
63,348 |
64,516 |
54,171 |
43 |
24 |
389 |
208 |
176 |
12,0 |
11 |
13 |
|
Примечания:
1. Номинальные диаметры D1 и d установлены для чистовых разверток.
2. Размеры чистовых разверток исполнения 1 соответствуют ИСО 2250-72, кроме размеров D1, d, d1, d2, l1, l2 и числа зубьев.
Пример условного обозначения чистовой конической развертки под конус Морзе 3, исполнения 1:
Развертка 2373-0134 ГОСТ 10079-71
То же, предварительной конической развертки:
Развертка 2373-0134-1 ГОСТ 10079-71
Пример условного обозначения чистовой конической развертки под конус Морзе 3, исполнения 2:
Развертка 2373-0144 ГОСТ 10079-71
То же, предварительной конической развертки:
Развертка 2373-0144-1 ГОСТ 10079-71
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

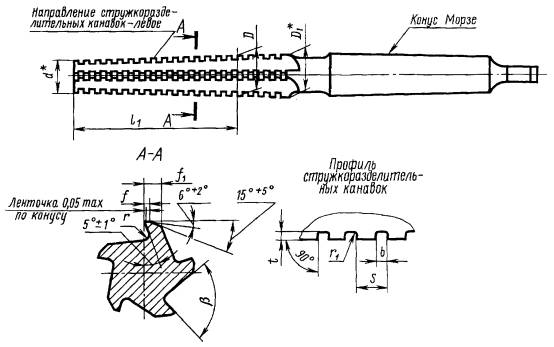

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.
* Размеры для справок.
Черт. 1
Таблица 1
Размеры, мм
|
D |
D*1 |
d |
l1 |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
||||
|
Номин. |
Пред. откл. |
f |
f1 |
f |
f1 |
||||||||||
|
0 |
8,795 |
+0,05 |
9,472 |
6,297 |
48 |
0,5 |
0,1 |
90° |
0,3 |
0,9 |
0,5 |
1,4 |
3,0 |
1,0 |
0,5 |
|
1 |
11,815 |
-0,03 |
12,613 |
9,321 |
50 |
0,4 |
1,3 |
0,6 |
1,8 |
3,2 |
0,6 |
||||
|
2 |
17,530 |
+0,06 |
18,429 |
14,483 |
61 |
0,15 |
0,8 |
2,0 |
1,0 |
2,5 |
0,8 |
||||
|
-0,03 |
|||||||||||||||
|
3 |
23,575 |
+0,07 |
24,579 |
19,760 |
76 |
1,0 |
80° |
4,2 |
1,5 |
||||||
|
4 |
31,017 |
-0,05 |
32,160 |
25,979 |
97 |
0,2 |
1,0 |
2,5 |
1,3 |
3,0 |
5,0 |
2,0 |
1,2 |
||
|
5 |
44,149 |
+0,08 |
45,517 |
37,623 |
124 |
1,6 |
70° |
1,2 |
2,8 |
1,5 |
3,5 |
||||
|
-0,05 |
|||||||||||||||
|
6 |
63,098 |
+0,09 |
64,766 |
53,821 |
176 |
0,3 |
3,3 |
1,8 |
4,0 |
6,0 |
2,5 |
1,5 |
|||
|
-0,05 |
|||||||||||||||
* Размер для справок.
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2
Черт. 2
Таблица 2
Размеры, мм
|
r |
a (пред. откл. ±2°) |
b |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
0 |
0,5 |
12° |
85° |
0,6 |
0,8 |
|
1 |
10° |
90° |
0,7 |
0,9 |
|
|
2 |
0,9 |
1,2 |
|||
|
3 |
1,0 |
9° |
80° |
1,0 |
1,3 |
|
4 |
1,4 |
1,7 |
|||
|
5 |
1,6 |
75° |
1,6 |
2,0 |
|
|
6 |
1,8 |
2,2 |
|||
3. Размеры радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
4. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).
Справочное
Соответствие стандарта международному стандарту ИСО 2250-72
Размеры чистовых разверток исполнения 1, установленные в настоящем стандарте, полностью охватывают номенклатуру размеров и соответствуют размерам разверток с коническим хвостовиком под конусы Морзе по международному стандарту ИСО 2250-72 и приведены в таблице.
Дополнительно в стандарт включены требования к исполнительным размерам чистовых разверток (D1, d, d1, d2, l1, l2) и числу зубьев чистовых разверток, размерам и числу зубьев предварительных разверток; элементам конструкции и геометрическим параметрам чистовых и предварительных разверток.
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).
