ГОСТ 17379-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов бесшовные приварные
из углеродистой и низколегированной стали
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
КОНСТРУКЦИЯ
|
|
Москва |
1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции заглушек
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17379-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 17379-83
ГОСТ 17379-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов бесшовные приварные из
углеродистой
и низколегированной стали
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
Конструкция
Carbon and low-alloy steel butt-welding fittings. Elliptical caps. Design
Дата введения 2003-01-01
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.
Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1, 4.2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4 Конструкция и размеры

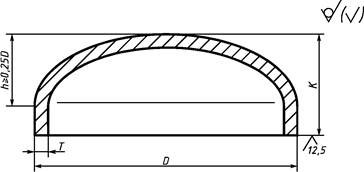

4.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1 - Заглушки исполнения 1
Размеры в миллиметрах
|
D |
Т |
К |
Масса, кг |
DN |
D |
Т |
К |
Масса, кг |
|
|
|
15 |
21,3 |
2,0 3,2 4,0 |
25 |
- 0,04 - |
150 |
168,3 |
4,5 7,1 11,0 |
89 |
- 2,90 4,40 |
|
|
20 |
26,9 |
2,0 3,2 4,0 |
25 |
- 0,07 - |
200 |
219,1 |
6,3 8,0 12,5 |
102 |
- 5,00 7,60 |
|
|
25 |
33,7 |
2,3 3,2 4,5 |
38 |
- 0,10 - |
250 |
273,0 |
6,3 10,0 |
152 |
- 9,80 |
|
|
300 |
323,9 |
7,1 10,0 |
178 |
- 14,00 |
||||||
|
32 |
42,4 |
2,6 3,6 5,0 |
38 |
- 0,14 - |
||||||
|
350 |
355,6 |
8,0 11,0 |
191 |
- 18,00 |
||||||
|
40 |
48,3 |
2,6 3,6 5,0 |
38 |
- 0,17 - |
||||||
|
400 |
406,4 |
8,8 12,5 |
203 |
- 26,00 |
|
|||||
|
50 |
60,3 |
2,9 4,0 5,6 |
0,24 0,32 |
450 |
457,0 |
10,0 |
229 |
29,00 |
||
|
500 |
508,0 |
11,0 |
254 |
37,00 |
|
|||||
|
65 |
76,1 |
2,9 5,0 7,1 |
- 0,39 0,52 |
600 |
610,0 |
12,5 |
305 |
54,00 |
|
|
|
700 |
711,0 |
- |
305 |
- |
|
|||||
|
80 |
88,9 |
3,2 5,6 8,0 |
51 |
- 0,67 0,91 |
800 |
813,0 |
- |
305 |
- |
|
|
900 |
914,0 |
- |
305 |
- |
|
|||||
|
100 |
114,3 |
3,6 6,3 8,8 |
64 |
- 1,20 1,60 |
1000 |
1016,0 |
- |
305 |
- |
|
|
125 |
139,7 |
4,0 6,3 10,0 |
76 |
- 1,80 2,80 |
|
|||||
|
Примечание - Масса приведена для справок. |
|
|||||||||
Таблица 2 - Заглушки исполнения 2
Размеры в миллиметрах
Примеры условных обозначений:
- заглушек исполнения 1, D = 60,3 мм, Т = 4,0 мм из стали марки Р5:
Заглушка 1-60,3×4-Р5 ГОСТ 17379-2001
- заглушек исполнения 2, D = 57 мм, Т = 5 мм из стали марки 20:
Заглушка 57×5 ГОСТ 17379-2001
- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Заглушка П 57×5-09Г2С ГОСТ 17379-2001
4.2 Толщина стенки заглушек в неторцевых сечениях - не менее Т.
4.3 По согласованию между изготовителем и потребителем (заказчиком) допускается изготавливать заглушки других размеров.
5 Технические условия
Технические условия - по ГОСТ 17380.
Ключевые слова: трубопроводы, детали трубопроводов, трубопроводные заглушки, конструкция, размеры
