ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАКОНЕЧНИКИ
КАБЕЛЬНЫЕ
КОЛЬЦЕВЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 9688-82
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ КОЛЬЦЕВЫЕ Конструкция и размеры Ring cable thimbles. |
ГОСТ
|
Срок действия с 01.01.84
до 01.01.94
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт устанавливает конструкцию и размеры кабельных кольцевых штампованных наконечников, предназначенных для оконцевания опрессовкой кабелей и проводов с медными жилами классов 2-6 по ГОСТ 22483-77 сечением от 1,0 до 2,5 мм2.
2. Конструктивное и климатическое исполнение наконечников, материал и покрытие должны соответствовать указанным в табл. 1.
Таблица 1
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Материал |
Покрытие по ГОСТ 9.306-85 |
|
|
К |
ОМ1 |
Медь марки M1 или М2 по ГОСТ 495- 77 |
О-С(60)3. опл. |
|
П |
УХЛ3, Т2 |
Латунь марки Л63 по ГОСТ 931-78 и ГОСТ 2208-75 |
09 |
Примечание. Допускается по согласованию с потребителем изготовлять наконечники с другим видом покрытия, для исполнения УХЛ3 - без покрытия.
3. Конструкция, обозначения, коды ОКП, размеры и масса наконечников должны соответствовать указанным на черт. 1, 2 и в табл. 2, 3.

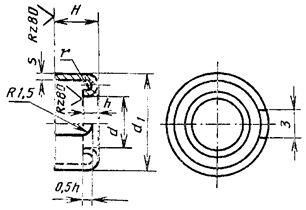

Наконечник исполнения К
Черт. 1

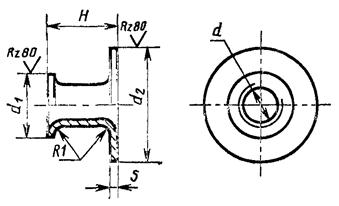

Наконечник исполнения П
Черт. 2
1 - 3. (Измененная редакция, Изм. № 1).
4. Указания по закреплению наконечников на жилах кабелей и проводов приведены в приложении 1 и ГОСТ 10434-82.
5. Структура условного обозначения наконечников приведена в приложении 2.
Примеры условных обозначений
Наконечник номинальным сечением 1,5 мм2, для контактного стержня М3, конструктивного исполнения К, климатического исполнения ОМ1:
Наконечник 1,5-3-К ОМ1 ГОСТ 9688-82
Таблица 2
Размеры, мм
|
Код ОКП |
Сечение жилы, мм2 |
Диаметр контактного стержня |
d |
d1 |
r |
H |
h |
s |
Расчетная масса 1000 шт., кг |
||
|
Номин. |
Пред. откл. |
||||||||||
|
1,5-3-К ОМ1 |
34 4982 0621 |
1,0; 1,2; 1,5 |
М3 |
3,4 |
7,9 |
0,8 |
4,5 |
+0,3 |
1,5 |
0,3 |
0,30 |
|
1,5-4-К ОМ1 |
34 4982 0641 |
М4 |
4,5 |
8,9 |
0,35 |
||||||
|
1,5-5-К ОМ1 |
34 4982 0661 |
М5 |
5,5 |
9.9 |
0,39 |
||||||
|
2,5-3-К ОМ1 |
34 4982 0671 |
2,0; 2,5 |
М3 |
3,4 |
9,3 |
1,1 |
6,8 |
+0,3 |
1,8 |
0,4 |
0,58 |
|
2,5-4-К ОМ1 |
34 4982 0681 |
М4 |
4,5 |
10,5 |
0,62 |
||||||
|
2,5-5-К ОМ1 |
34 4982 0691 |
М5 |
5,5 |
11,5 |
0,87 |
||||||
|
2,5-6-К ОМ1 |
34 4982 0701 |
М6 |
6,4 |
12,5 |
1,1 |
||||||
Таблица 3
Размеры, мм
|
Код ОКП |
Сечение жилы, мм2 |
Диаметр контактного стержня |
d |
d1 |
d2 |
H |
s |
Расчетная масса 1000 шт., кг |
||
|
Номин. |
Пред. откл. |
|||||||||
|
1,5-3-ПУХЛ3 |
34 4981 0021 |
1,0; 1,2; 1,5 |
М3 |
3,4 |
5,6 |
7,5 |
4,5 |
+0,3 |
0,5 |
0,20 |
|
1,5-3-ПТ2 |
34 4981 0022 |
М3 |
3,4 |
5,6 |
7,5 |
0,3 |
0,20 |
|||
|
1,5-4-ПУХЛ3 |
34 4981 0041 |
М4 |
4,5 |
6,6 |
8,5 |
0,21 |
||||
|
1,5-5-ПУХЛ3 |
34 4981 0061 |
М5 |
5,5 |
7,6 |
9,5 |
0,22 |
||||
|
2,5-3-ПУХЛ3 |
34 4981 0071 |
2,0; 2,5 |
М3 |
3,4 |
5,1 |
9,5 |
5,3 |
+0,3 |
0,4 |
0,23 |
|
2,5-3-ПТ2 |
34 4981 0072 |
М3 |
3,4 |
5,1 |
9,5 |
0,23 |
||||
|
2,5-4-ПУХЛ3 |
34 4981 0081 |
М4 |
4,5 |
6,1 |
10,8 |
0,24 |
||||
|
2,5-5-ПУХЛ3 |
34 4981 0091 |
М5 |
5,5 |
7,1 |
11,8 |
0,25 |
||||
|
2,5-6-ПУХЛ3 |
34 4981 0101 |
М6 |
6,4 |
8,1 |
12,8 |
0,26 |
||||
Наконечник номинальным сечением 1,5 мм2, для контактного стержня М3, конструктивного исполнения П, климатического исполнения Т2:
Наконечник 1,5-3-П Т2 ГОСТ 9688-82
6. Остальные требования - по ГОСТ 23981-80.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Обязательное
ТЕХНИЧЕСКИЕ УКАЗАНИЯ
К ЗАКРЕПЛЕНИЮ КАБЕЛЬНЫХ
НАКОНЕЧНИКОВ НА ЖИЛАХ ПРОВОДОВ И КАБЕЛЕЙ
Закрепление кабельных наконечников на жилах проводов и кабелей должно выполняться при помощи специальных клещей.
Требования к подготовке контактных поверхностей по ГОСТ 10434-82.
Основные размеры рабочих частей матриц и пуансонов указаны на черт. 1 - 4 и в табл. 1 - 4. Предельные отклонения размеров: отверстий - Н7, валов - h6, остальных - js12.

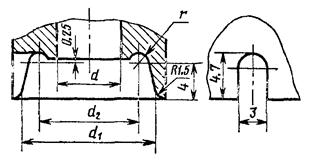

Основные размеры рабочей части матрицы
для обжатия наконечников типа К (табл. 1)
Черт. 1

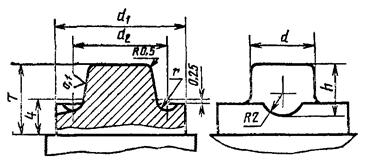

Основные размеры рабочей части пуансона для
обжатия наконечников типа К (табл. 2)
Черт. 2

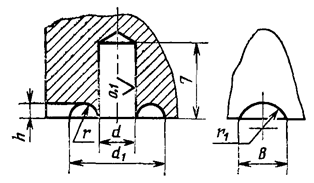

Основные размеры рабочей части матрицы
для обжатия наконечников типа П (табл. 3)
Черт. 3
Основные размеры рабочей части пуансона для
обжатия наконечников типа П (табл. 4)
Черт. 4
Таблица 1
мм
|
d |
d1 |
d2 |
r |
|
|
1,5-3-К ОМ1 |
3,4 |
8,4 |
5,7 |
1,1 |
|
1,5-4-К ОМ1 |
4,5 |
9,4 |
6,7 |
|
|
1,5-5-К ОМ1 |
5,5 |
10,4 |
7,7 |
|
|
2,5-3-К ОМ1 |
3,4 |
10,0 |
6,5 |
1,5 |
|
2,5-4-К ОМ1 |
4,5 |
11,0 |
7,5 |
|
|
2,5-5-К ОМ1 |
5,5 |
12,0 |
8,5 |
|
|
2,5-6-К ОМ1 |
6,4 |
13,0 |
9,5 |
Таблица 2
мм
|
d |
d1 |
d2 |
r |
h |
|
|
1,5-3-К ОМ1 |
3 |
7,9 |
5,7 |
1,1 |
3,8 |
|
1,5-4-К ОМ1 |
4 |
8,9 |
6,7 |
||
|
1,5-5-К ОМ1 |
5 |
9,9 |
7,7 |
||
|
2,5-3-К ОМ1 |
3 |
9,5 |
6,5 |
1,5 |
4,2 |
|
2,5-4-К ОМ1 |
4 |
10,5 |
7,5 |
||
|
2,5-5-К ОМ1 |
5 |
11,5 |
8,5 |
||
|
2,5-6-К ОМ1 |
6 |
12,5 |
9,5 |
Таблица 3
мм
|
d |
d1 |
r |
r1 |
h |
B |
|
|
1,5-3-П УХЛ3 |
3,2 |
7,0 |
0,90 |
2,15 |
0,90 |
3,5 |
|
1,5-4-П УХЛ3 |
4,5 |
8,0 |
||||
|
1,5-5-П УХЛ3 |
5,5 |
9,0 |
||||
|
2,5-3-П УХЛ3 |
3,4 |
8,6 |
1,25 |
2,30 |
1,25 |
4,0 |
|
2,5-4-П УХЛ3 |
4,5 |
9,6 |
||||
|
2,5-5-П УХЛ3 |
5,5 |
10,6 |
||||
|
2,5-6-П УХЛ3 |
6,4 |
11,6 |
Таблица 4
мм
|
d |
d1 |
d2 |
r |
r1 |
h |
B |
|
|
1,5-3-П УХЛ3 |
3,2 |
7,0 |
3,2 |
0,90 |
2,15 |
0,90 |
3,5 |
|
1,5-4-П УХЛ3 |
4,5 |
8,0 |
4,2 |
||||
|
1,5-5-П УХЛ3 |
5,5 |
9,0 |
5,2 |
||||
|
2,5-3-П УХЛ3 |
3,2 |
8,6 |
3,2 |
1,25 |
2,30 |
1,25 |
4,5 |
|
2,5-4-П УХЛ3 |
4,5 |
9,6 |
4,2 |
||||
|
2,5-5-П УХЛ3 |
5,5 |
10,6 |
5,2 |
||||
|
2,5-6-П УХЛ3 |
6,4 |
11,6 |
6,2 |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
2
Обязательное

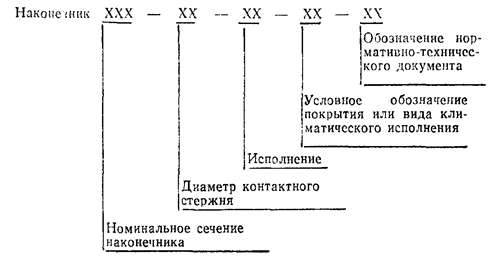

Структура условного обозначения наконечников
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
Коротков Н. И., Ивановская Г. Н., Алексеенко В. Н., Яковенко Г. И.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.11.82 № 4218
3. Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 9688-76
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
ГОСТ 495-78 |
|
|
ГОСТ 931-78 |
|
|
ГОСТ 2208-75 |
|
6. ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменением № 1, утвержденным в июне 1988 г. (ИУС 11-88)
7. Проверен в 1988 г. Срок действия продлен до 01.01.94 (Постановление Государственного комитета СССР по стандартам от 27.06.88 № 2368)
