ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ (МОНТАЖНЫЕ) К ПОСТАВКЕ
БЛОКОВ АГРЕГИРОВАННОГО ОБОРУДОВАНИЯ
ПРОМЫШЛЕННОГО ИЗГОТОВЛЕНИЯ ВЫСОКОЙ
ЗАВОДСКОЙ ГОТОВНОСТИ
ДЛЯ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
ВСН 515-89
Минмонтажспецстрой СССР
МИНИСТЕРСТВО МОНТАЖНЫХ И
СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР
Москва 1989
РАЗРАБОТАНЫ Ростовским отделением Государственного проектного института Проектпромвентиляция Минмонтажспецстроя СССР (С.Л. Хает, М.А. Поляков), ВНИИмонтажспецстроем (В.Я. Эйдельман).
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ И ВНЕСЕНЫ Главным научно-техническим управлением и НПО Промвентиляция Минмонтажспецстроя СССР
СОДЕРЖАНИЕ
|
Министерство монтажных и специальных строительных работ СССР (Минмонтажспецстрой СССР) |
Ведомственные строительные нормы |
ВСН 515-89 |
|
Номенклатура и технические требования (монтажные) к поставке блоков агрегированного оборудования промышленного изготовления высокой заводской готовности для санитарно-технических систем |
Минмонтажспецстрой СССР |
|
|
Вводятся впервые |
Настоящие нормы распространяются на блоки агрегированного оборудования для санитарно-технических систем.
Нормы устанавливают номенклатуру и требования к поставке блоков, собираемых на предприятиях-изготовителях санитарно-технического оборудования и предназначенных для систем холодного и горячего водоснабжения, отопления и вентиляции жилых, общественных и производственных зданий и сооружений.
Нормы обязательны для организаций Минмонтажспецстроя СССР, осуществляющих проектирование, изготовление и монтаж санитарно-технических систем, и рекомендуются для других организаций, осуществляющих проектирование, изготовление и монтаж санитарно-технических систем.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Проекты (рабочие проекты) и рабочая документация санитарно-технических систем для объектов строительства должны разрабатываться как система санитарно-технических блоков и блоков коммуникаций. При этом необходимо обеспечить:
снижение трудоемкости монтажных санитарно-технических работ;
применение типовых чертежей блоков;
унификацию деталей, узлов и блоков;
минимальную протяженность трубопроводов межблочных коммуникаций;
автономность блоков от строительных конструкций для независимого их монтажа от строительной готовности;
сведение к минимуму мокрых процессов подливки, замоноличивания, огнезащиты при установке и закреплении блоков;
максимальное сокращение вспомогательных конструкций благодаря использованию инвентарных средств для обслуживания и ремонта передвижных грузоподъемных средств;
агрегатно-узловой метод ремонта;
применение ограниченной номенклатуры труб, арматуры и других составных частей трубопроводов;
наличие информации в рабочих чертежах (включая спецификацию по каждому блоку), необходимой и достаточной для комплектации и сборки блока, его испытания и монтажа, комплектования объекта из блоков, подготовки к сдаче его в эксплуатацию.
|
Внесены НПО Промвентиляция и Главным научно-техническим управлением Минмонтажспецстроя СССР |
Утверждены Министерством
монтажных и специальных строительных работ СССР |
Срок введения в действие |
1.2. При выдаче задания на разработку нового санитарно-технического оборудования для машиностроительной промышленности следует учитывать технические требования, обусловленные применением оборудования в блоке, в том числе:
использование несущей конструкции агрегата для крепления обслуживающих площадок, трубопроводов установки других агрегатов, вспомогательных блоков энергоснабжения, автоматизации и контроля;
единый фронт обслуживания;
агрегирование в одном корпусе нескольких агрегатов;
применение многофункциональной арматуры;
унификацию технических решений.
1.3. Термины и определения, принятые в настоящих нормах, приведены в справочном приложении 1.
2. НОМЕНКЛАТУРА БЛОКОВ АГРЕГИРОВАННОГО ОБОРУДОВАНИЯ ПРОМЫШЛЕННОГО ИЗГОТОВЛЕНИЯ ДЛЯ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
2.1. При разработке проектной документации следует, как правило, применять:
санитарно-технические блоки, приведенные в справочном приложении 2;
блоки санитарно-технических коммуникаций, которые объединены на общей опорной конструкции.
2.2. В санитарно-технических системах следует применять:
блоки теплообмена на основе воздухонагревателей (калориферов), агрегированных (кожухотрубных) и пластинчатых водоподогревателей (справочные приложения 3, 4 и 5);
блоки нагнетания на основе насосов общего назначения (справочное приложение 6);
блоки генераторов тепла (справочное приложение 7).
2.3. Блоки обозначают:

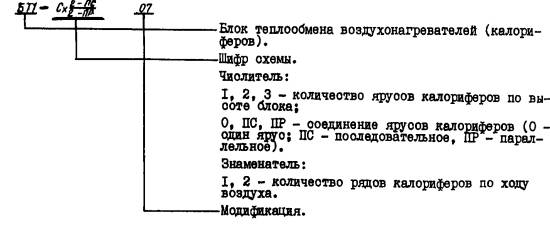

Блоки воздухонагревателей (калориферов)

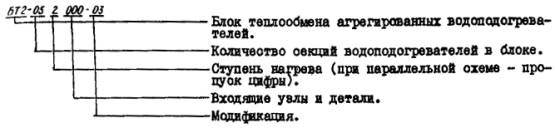

Блоки агрегированных водоподогревателей

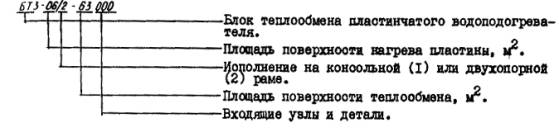

Блоки пластинчатых водоподогревателей

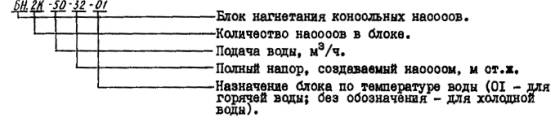

Блоки насосов общего назначения

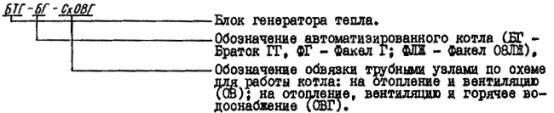

Блоки генераторов тепла (автоматизированных котлов)
3. ТРЕБОВАНИЯ К ПОСТАВКЕ И МОНТАЖУ БЛОКОВ САНИТАРНО-ТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ
Для всех видов блоков существуют общие технические требования.
3.1. Типы и основные параметры
3.1.1. Основное оборудование блоков должно соответствовать требованиям:
калориферы - ТУ 22-5757-84;
агрегированные водоподогреватели - ТУ 400-28-429-82Е и ТУ 21-26-272-83;
пластинчатые теплообменники - ГОСТ 15518-83 к каталогу «Пластинчатые теплообменные аппараты» УкрНИИхиммаша;
насосы - номенклатурному каталогу Катайского насосного завода;
котлы - ГОСТ 10617-83.
3.1.2. Блоки должны соответствовать комплектам документации:
блоки воздухонагревателей (калориферов) - шифр 7.80.215, альбом 3;
блоки агрегированных водоподогревателей - шифр НЗ № 1;
блоки пластинчатых водоподогревателей - шифр НЗ № 16, альбом 2;
блок насосов общего назначения - шифр Договор № 16, альбом 4;
блоки генераторов тепла - шифр 7.80.215, альбом 5.
3.1.3. Все основные параметры и типы вышеуказанных блоков приведены в справочных приложениях 3, 4, 5, 6 и 7.
3.2. Климатические исполнения и категории размещения по ГОСТ 15150-69 должны содержать следующие данные:
общие положения;
климатические исполнения и категории изделий;
нормальные значения климатических факторов;
требования к изделиям;
эффективное значение климатических факторов;
использование изделий в исполнении для умеренного климата.
3.3. Требования безопасности
Монтаж и эксплуатация блоков должны выполняться в соответствии с «Правилами технической эксплуатации теплоиспользующих установок и тепловых сетей» и «Правилами техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей». Применение блоков должно исключать возможность случайного соприкосновения работающих с горячими частями. Остальные требования безопасности - в соответствии с разделом 3 «Требования безопасности» ГОСТ 7201-80. Монтаж и эксплуатация блоков генераторов тепла должны соответствовать ГОСТ 10617-83.
3.4. Комплектность
В комплект блока входит оборудование в соответствии со спецификацией, приведенной в чертежах блоков.
3.5. Правила приемки
Для проверки соответствия параметров блоков требуемым параметрам предприятие-изготовитель должно осуществлять приемочный контроль, а эксплуатирующая организация - периодические испытания.
3.6. Методы испытаний
Испытания блоков следует проводить, используя универсальный и специальный измерительный инструмент, обеспечивающий требуемую точность измерений. После первого этапа испытаний проводится проверка на прочность и плотность.
3.7. Маркировка, упаковка, транспортирование и хранение
На блоке должна быть предусмотрена маркировка с товарным знаком предприятия-изготовителя и двумя последними цифрами года выпуска.
Требования к упаковке, маркировке, транспортированию и хранению блоков для районов Крайнего Севера и труднодоступных районов следует устанавливать для конкретных блоков.
Размещение блоков и водно-химический режим теплоносителя должны соответствовать СНиП и соответствующим ГОСТ. Давление в блоке должно быть ограничено температурой горячей воды.
3.9. Гарантии изготовителя
Изготовитель должен гарантировать соответствие блоков настоящим требованиям (пункты 3.1 - 3.8).
В технических условиях должен быть оговорен гарантированный срок эксплуатации.
4. ТРЕБОВАНИЯ К ПОСТАВКЕ И МОНТАЖУ БЛОКОВ САНИТАРНО-ТЕХНИЧЕСКИХ КОММУНИКАЦИЙ
В блок санитарно-технических коммуникаций при его поставке, кроме самого блока c опорными конструкциями, должны быть включены все межблочные санитарно-технические коммуникации, опорные конструкции под них в пределах специализированных помещений, средства защиты кабельных проводов от атмосферных воздействий, площадки и переходные мостики, изоляция трубопроводов из унифицированных элементов, приборы, устройства и покрытия антикоррозионной защиты. Блоки пластинчатых водоподогревателей подлежат химической промывке. Технические условия на изготовление типовых деталей и сборочные единицы для изготовления блоков санитарно-технических коммуникаций приведены в справочном приложении 8.
Приложение 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
|
Термин |
Определение |
|
Качество продукции |
Совокупность свойств продукции, обуславливающих ее пригодность удовлетворить определенные потребности в соответствии с ее назначением (ГОСТ 15467-79) |
|
Надежность |
Свойство объекта сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнить требуемые функции в заданных режимах и условиях применения, техобслуживания, ремонтов, хранения и транспортирования (ГОСТ 27.002-83) |
|
Сборочная единица |
Изделие, составные части которого подлежат соединению между собой сборкой на предприятии-изготовителе |
|
Комплект |
Несколько изделий общего функционального назначения, как правило, вспомогательного характера, но соединенных сборкой на предприятии-изготовителе |
|
Комплекс |
Несколько специфицированных изделий взаимосвязанного назначения, не соединенных сборкой на предприятии-изготовителе |
|
Комплектующее изделие |
Изделие предприятия-поставщика, применяемое как составная часть изделия, выпускаемого предприятием-изготовителем |
|
Санитарно-технический блок |
Конструктивно законченный блок, автономный от строительной части объекта, включающий в себя санитарно-техническое оборудование, трубопроводы, первичные средства контроля и управления, тепловую и химическую защиту, вспомогательные конструкции |
|
Блок санитарно-технических коммуникаций |
Объединенные в сборочную единицу санитарно-технические коммуникации и опорные конструкции под них |
Приложение 2
Справочное
НОМЕНКЛАТУРА САНИТАРНО-ТЕХНИЧЕСКИХ БЛОКОВ
|
Блоки |
Оборудование |
Автор разработки |
|
|
наименование |
обозначение |
||
|
Блоки теплообмена воздухонагревателей (калориферов) |
БТ-1 |
Воздухонагреватель |
Ростовское отделение ГПИ Проектпромвентиляция |
|
Блоки теплообмена агрегированных водоподогревателей |
БТ-2 |
Трубный водонагреватель |
То же |
|
Блоки теплообмена пластинчатых водоподогревателей |
БТ-3 |
Пластинчатые теплообменники |
-"- |
|
Блоки нагнетания |
БН |
Насос |
-"- |
|
Блоки генераторов тепла |
БТГ |
Котел-генератор |
-"- |
|
Блоки водораспределения и регулирования температуры воды (горячей смеси) |
БР |
Терморегуляторы |
Индивидуальная разработка |
|
Блоки ИТП |
|
Насос-элеватор |
ГПИ Сантехпроект |
|
Блоки ЦТП |
|
Насосы |
ЦНИИЭП инженерного оборудования |
|
Блок санитарно-технических кабин |
БСТК |
Комплект санитарно-технических приборов с трубопроводами |
То же |
Приложение 3
Справочное
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ТЕПЛООБМЕНА ВОЗДУХОНАГРЕВАТЕЛЕЙ (КАЛОРИФЕРОВ)
|
Блок теплообмена |
Технические характеристики |
Размеры, мм |
Масса, кг |
||||||||||||||
|
Обозначение |
Воздухонагреватель |
по воздуху |
по теплоносителю |
Условный диаметр обвязки |
ширина |
длина |
высота |
||||||||||
|
Тип калорифера |
Номер |
Количество |
Производительность, м3/ч |
Температура нагрева, °С |
Тепловая нагрузка, кВт (ккал/ч) |
Давление, Па (кгс/м2) |
Расход, кг/ч |
Температура, °С |
Давление, Па (кгс/м2) |
||||||||
|
от |
до |
от |
до |
||||||||||||||
|
БТ1-Сх |
КСК4 |
8 |
1 |
2500 |
-20 |
17 |
31 (26690) |
6,9 (0,7) |
444 |
130 |
70 |
245 (25) |
20 |
822 |
1506 |
628 |
82 |
|
БТ1-Сх |
КСК4 |
9 |
1 |
3000 |
-20 |
17 |
37 (31970) |
7,3 (0,74) |
533 |
130 |
70 |
372 (38) |
20 |
822 |
1632 |
750 |
92 |
|
БТ1-Сх |
КСК4 |
10 |
1 |
5000 |
-20 |
17 |
62 (53280) |
11,5 (1,17) |
888 |
130 |
70 |
1158 (118) |
25 |
848 |
1907 |
1000 |
111 |
|
БТ1-Сх |
КСК4 |
10 |
1 |
2000 |
-20 |
17 |
250 (23120) |
11,5 (1,17) |
3552 |
130 |
70 |
1158 (118) |
40 |
930 |
1989 |
1000 |
118 |
|
БТ1-Сх |
КСК3 |
8 |
2 |
5000 |
-20 |
17 |
62 (53280) |
5,6 (0,57) |
888 |
130 |
70 |
2619 (267) |
25 |
848 |
1532 |
625 |
137 |
|
БТ1-Сх |
КСК4 |
7 |
2 |
5000 |
-20 |
17 |
62 (53280) |
9,2 (0,94) |
888 |
130 |
70 |
1834 (187) |
25 |
848 |
1407 |
500 |
143 |
|
БТ1-Сх |
КСК4 |
7 |
2 |
5000 |
-20 |
17 |
62 (53280) |
9,2 (0,94) |
2132 |
95 |
70 |
10565 (1077) |
32 |
874 |
1433 |
500 |
145 |
|
БТ1-Сх |
КСК4 |
9 |
2 |
10000 |
-20 |
17 |
123 (106560) |
17,6 (1,79) |
1776 |
130 |
70 |
8280 (844) |
32 |
874 |
1683 |
750 |
177 |
|
БТ1-Сх |
КСК4 |
8 |
2 |
5000 |
-20 |
17 |
62 (53280) |
6,9 (0,7) |
888 |
130 |
70 |
245 (25) |
25 |
848 |
1532 |
625 |
161 |
|
БТ1-Сх |
КСК4 |
7 |
2 |
4000 |
-20 |
17 |
85 (72623) |
6,3 (0,64) |
784 |
130 |
70 |
196 (20) |
25 |
848 |
1407 |
500 |
150 |
|
БТ1-Сх |
КСК4 |
8 |
2 |
10000 |
-20 |
17 |
124 (105660) |
6,9 (0,7) |
1776 |
130 |
70 |
245 (25) |
32 |
874 |
1558 |
625 |
164 |
|
БТ1-Сх |
КСК4 |
10 |
2 |
10000 |
-20 |
17 |
124 (106560) |
11,5 (1,17) |
1776 |
130 |
70 |
1158 (118) |
32 |
874 |
1933 |
1000 |
218 |
|
БТ1-Сх |
КСК4 |
10 |
2 |
8000 |
-20 |
17 |
98 (85250) |
7,8 (0,8) |
1421 |
130 |
70 |
746 (76) |
32 |
874 |
1933 |
1000 |
218 |
|
БТ1-Сх |
КСК4 |
10 |
2 |
8000 |
-20 |
17 |
98 (85250) |
7,8 (0,8) |
3410 |
95 |
70 |
4248 (433) |
40 |
930 |
1989 |
1000 |
223 |
|
БТ1-Сх |
КСК3 |
6 |
2 |
5000 |
-20 |
17 |
62 (53280) |
70,5 (7,19) |
888 |
130 |
70 |
285 (29) |
25 |
848 |
1282 |
375 |
108 |
|
3000 |
-40 |
17 |
57 (49248) |
29 (3,0) |
821 |
130 |
70 |
245 (25) |
25 |
848 |
1282 |
375 |
108 |
||||
|
5000 |
-20 |
83 |
72 (61920) |
49,6 (5,06) |
1037 |
130 |
70 |
412 (42) |
25 |
848 |
1282 |
375 |
108 |
||||
|
3000 |
-30 |
23 |
53 (45792) |
29 (3,0) |
764 |
130 |
70 |
206 (21) |
25 |
848 |
1282 |
375 |
108 |
||||
|
БТ1-Сх |
КСК4 |
6 |
2 |
5000 |
-20 |
23 |
72 (61920) |
87 (8,89) |
1032 |
130 |
70 |
294 (30) |
25 |
848 |
1282 |
375 |
118 |
|
5000 |
-30 |
17 |
79 (67680) |
87 (8,89) |
1128 |
130 |
70 |
255 (26) |
25 |
848 |
1282 |
375 |
118 |
||||
|
3000 |
-40 |
23 |
63 (54432) |
36 (3,68) |
908 |
130 |
70 |
226 (23) |
25 |
848 |
1282 |
375 |
118 |
||||
|
БТ1-Сх |
КСК3 |
7 |
2 |
3000 |
-20 |
23 |
53 (45792) |
20,7 (2,11) |
1832 |
95 |
70 |
1285 (131) |
25 |
848 |
1407 |
500 |
123 |
|
3000 |
-40 |
23 |
63 (54432) |
20,7 (2,11) |
908 |
130 |
70 |
324 (33) |
25 |
848 |
1407 |
500 |
123 |
||||
|
БТ1-Сх |
КСК3 |
6 |
2 |
5000 |
-20 |
17 |
62 (53280) |
70,5 (7,19) |
2132 |
95 |
70 |
1599 (163) |
32 |
874 |
1308 |
375 |
111 |
|
3000 |
-30 |
17 |
47 (40608) |
29,4 (3,0) |
1624 |
95 |
70 |
932 (95) |
32 |
874 |
1308 |
375 |
111 |
||||
|
2500 |
-40 |
17 |
95 (82080) |
21,6 (2,2) |
3284 |
95 |
70 |
952 (97) |
32 |
874 |
1308 |
375 |
111 |
||||
|
3000 |
-20 |
23 |
43 (37152) |
29,4 (3,0) |
1486 |
95 |
70 |
775 (79) |
32 |
874 |
1308 |
375 |
111 |
||||
|
БТ1-Сх |
КСК4 |
6 |
2 |
5000 |
-30 |
17 |
79 (67680) |
87,2 (8,89) |
2708 |
95 |
70 |
2001 (204) |
32 |
874 |
1308 |
375 |
121 |
|
5000 |
-20 |
23 |
72 (61920) |
87,2 (8,89) |
2477 |
95 |
70 |
1678 (171) |
32 |
874 |
1308 |
375 |
121 |
||||
|
3000 |
-30 |
23 |
53 (45792) |
36,1 (3,68) |
1832 |
95 |
70 |
922 (94) |
32 |
874 |
1308 |
375 |
121 |
||||
|
2500 |
-40 |
23 |
53 (45792) |
26,3 (2,68) |
1815 |
95 |
70 |
903 (92) |
32 |
874 |
1308 |
375 |
121 |
||||
|
БТ1-Сх |
КСК3 |
7 |
2 |
5000 |
-30 |
17 |
79 (67680) |
49,6 (5,06) |
1128 |
130 |
70 |
491 (50) |
32 |
874 |
1433 |
500 |
126 |
|
2000 |
-40 |
17 |
57 (49248) |
20,7 (2,11) |
1970 |
95 |
70 |
1491 (152) |
32 |
874 |
1433 |
500 |
126 |
||||
|
БТ1-Сх |
КСК4 |
7 |
2 |
5000 |
-40 |
17 |
95 (82080) |
61,1 (6,23) |
1368 |
130 |
70 |
549 (56) |
32 |
874 |
1433 |
500 |
143 |
|
5000 |
-30 |
23 |
89 (76320) |
61,1 (6,23) |
1272 |
130 |
70 |
471 (48) |
32 |
874 |
1433 |
500 |
143 |
||||
|
3000 |
-40 |
23 |
63 (54432) |
25,2 (2,57) |
2178 |
95 |
70 |
1388 (141) |
32 |
874 |
1433 |
500 |
153 |
||||
|
БТ1-Сх |
КСК3 |
8 |
2 |
5000 |
-30 |
17 |
95 (82080) |
36,9 (3,76) |
1368 |
130 |
70 |
775 (79) |
32 |
874 |
1558 |
625 |
137 |
|
5000 |
-40 |
17 |
95 (82080) |
36,9 (3,76) |
1370 |
130 |
70 |
775 (79) |
32 |
874 |
1558 |
625 |
137 |
||||
|
5000 |
-20 |
23 |
72 (61920) |
36,9 (3,76) |
2477 |
95 |
70 |
2541 (259) |
32 |
874 |
1558 |
625 |
137 |
||||
|
5000 |
-30 |
23 |
89 (76320) |
36,9 (3,76) |
1277 |
130 |
70 |
677 (69) |
32 |
874 |
1558 |
625 |
137 |
||||
|
3000 |
-40 |
23 |
63 (54432) |
15,4 (1,57) |
2178 |
95 |
70 |
1972 (201) |
32 |
874 |
1558 |
625 |
137 |
||||
|
БТ1-Сх |
КСК4 |
8 |
2 |
5000 |
-40 |
23 |
106 (90720) |
45,2 (4,61) |
1512 |
130 |
70 |
716 (73) |
32 |
874 |
1558 |
625 |
153 |
|
5000 |
-30 |
23 |
89 (76320) |
28,6 (2,92) |
1277 |
130 |
70 |
726 (74) |
32 |
874 |
1558 |
625 |
153 |
||||
|
БТ1-Сх |
КСК3 |
10 |
2 |
10000 |
-30 |
17 |
157 (135860) |
61,9 (6,31) |
2256 |
130 |
70 |
2600 (265) |
32 |
874 |
1933 |
1000 |
175 |
|
10000 |
-20 |
23 |
144 (123840) |
61,9 (6,31) |
2064 |
130 |
70 |
2179 (222) |
32 |
874 |
1933 |
1000 |
175 |
||||
|
БТ1-Сх |
КСК3 |
6 |
2 |
10000 |
-40 |
17 |
191 (164160) |
48,2 (4,91) |
2836 |
130 |
70 |
2629 (268) |
40 |
930 |
1364 |
375 |
116 |
|
БТ1-Сх |
КСК4 |
7 |
2 |
5000 |
-40 |
17 |
95 (82080) |
61,1 (6,23) |
3284 |
95 |
70 |
3139 (320) |
40 |
930 |
1489 |
500 |
147 |
|
5000 |
-30 |
23 |
89 (76320) |
61,1 (6,23) |
3053 |
95 |
70 |
2717 (277) |
40 |
930 |
1489 |
500 |
147 |
||||
|
БТ1-Сх |
КСК3 |
8 |
2 |
5000 |
-30 |
17 |
79 (67680) |
36,9 (3,73) |
2708 |
95 |
70 |
3041 (310) |
40 |
930 |
1614 |
625 |
142 |
|
БТ1-Сх |
КСК4 |
8 |
2 |
5000 |
-40 |
23 |
106 (90760) |
45,2 (4,61) |
3629 |
95 |
70 |
4081 (416) |
40 |
930 |
1614 |
625 |
158 |
|
БТ1-Сх |
КСК3 |
9 |
2 |
5000 |
-30 |
17 |
95 (82080) |
28,6 (2,92) |
3284 |
130 |
70 |
4817 (491) |
40 |
930 |
1739 |
750 |
154 |
|
5000 |
-40 |
17 |
95 (82080) |
28,6 (2,92) |
3284 |
95 |
70 |
4817 (491) |
40 |
930 |
1739 |
750 |
154 |
||||
|
БТ1-Сх |
КСК3 |
9 |
2 |
5000 |
-30 |
23 |
89 (76320) |
28,6 (2,92) |
3053 |
95 |
70 |
4159 (424) |
40 |
930 |
1739 |
750 |
154 |
|
БТ1-Сх |
КСК4 |
9 |
2 |
5000 |
-40 |
23 |
106 (90720) |
35 (3,57) |
3629 |
95 |
70 |
4316 (440) |
40 |
930 |
1739 |
750 |
179 |
|
БТ1-Сх |
КСК3 |
10 |
2 |
5000 |
-40 |
23 |
106 (90720) |
19 (1,93) |
3629 |
95 |
70 |
6720 (685) |
40 |
930 |
1989 |
1000 |
180 |
|
БТ1-Сх |
КСК4 |
10 |
2 |
1000 |
-40 |
23 |
211 (181440) |
76 (7,79) |
3024 |
130 |
70 |
3345 (341) |
40 |
930 |
1989 |
1000 |
212 |
|
БТ1-Сх |
КСК4 |
7 |
3 |
6000 |
-20 |
17 |
74 (63935) |
6,30 (0,64) |
1176 |
130 |
70 |
147 (15) |
25 |
848 |
1407 |
600 |
155 |
|
БТ1-Сх |
КСК4 |
9 |
3 |
10000 |
-20 |
17 |
124 (106560) |
8,7 (0,89) |
1776 |
130 |
70 |
461 (47) |
32 |
874 |
1684 |
750 |
190 |
|
БТ1-Сх |
КСК4 |
10 |
3 |
12000 |
-20 |
17 |
149 (127872) |
7,8 (0,8) |
2132 |
130 |
70 |
746 (76) |
32 |
874 |
1933 |
1000 |
223 |
|
БТ1-Сх |
КСК4 |
6 |
3 |
5000 |
-30 |
17 |
79 (67680) |
6,5 (0,66) |
1128 |
130 |
70 |
4159 (424) |
25 |
848 |
1282 |
375 |
175 |
|
БТ1-Сх |
КСК4 |
7 |
3 |
10000 |
-20 |
17 |
124 (106560) |
15,1 (1,54) |
1776 |
130 |
70 |
11007 (1122) |
32 |
874 |
1433 |
500 |
205 |
|
БТ1-Сх |
КСК3 |
6 |
4 |
10000 |
-30 |
17 |
157 (135360) |
70,5 (7,19) |
2256 |
130 |
70 |
3571 (364) |
32 |
874 |
1308 |
375 |
207 |
|
10000 |
-20 |
23 |
144 (123840) |
70,5 (7,19) |
2069 |
130 |
70 |
2982 (304) |
32 |
874 |
1308 |
375 |
207 |
||||
|
5000 |
-40 |
23 |
106 (90720) |
21,6 (2,2) |
1512 |
130 |
70 |
1609 (164) |
32 |
874 |
1308 |
375 |
207 |
||||
|
БТ1-Сх |
КСК4 |
6 |
4 |
10000 |
-40 |
17 |
191 (164160) |
87,2 (8,89) |
2736 |
130 |
70 |
4081 (416) |
32 |
874 |
1308 |
375 |
227 |
|
10000 |
-30 |
23 |
176 (152640) |
87,2 (8,89) |
(2544) |
130 |
70 |
3532 (360) |
32 |
874 |
1308 |
375 |
227 |
||||
|
БТ1-Сх |
КСК3 |
7 |
4 |
10000 |
-30 |
23 |
176 (152640) |
49,5 (5,06) |
(2544) |
130 |
70 |
4954 (505) |
32 |
874 |
1433 |
500 |
237 |
|
БТ1-Сх |
КСК3 |
7 |
4 |
10000 |
-30 |
17 |
191 (164160) |
49,6 (5,06) |
(2736) |
130 |
70 |
5729 (584) |
40 |
930 |
1489 |
500 |
242 |
|
БТ1-Сх |
КCК4 |
7 |
4 |
10000 |
-40 |
23 |
211 (181440) |
61,1 (6,83) |
(3024) |
130 |
70 |
5317 (542) |
40 |
930 |
1489 |
500 |
275 |
|
БТ1-Сх |
КСК3 |
8 |
4 |
15700 |
-30 |
17 |
248 (213192) |
80,2 (8,18) |
(3554) |
130 |
70 |
10457 (1066) |
40 |
930 |
1614 |
625 |
264 |
|
БТ1-Сх |
КСК3 |
9 |
4 |
10000 |
-40 |
23 |
211 (181440) |
28,6 (2,92) |
3024 |
130 |
70 |
8260 (842) |
40 |
930 |
1739 |
750 |
288 |
|
КСК3 |
9 |
4 |
5000 |
-40 |
23 |
106 (90720) |
21,6 (2,2) |
3629 |
95 |
70 |
9221 (940) |
40 |
930 |
1739 |
750 |
288 |
|
|
БТ1-Сх |
КСК4 |
9 |
4 |
12600 |
-40 |
23 |
266 (228615) |
52,3 (5,33) |
3811 |
130 |
70 |
1197 (122) |
40 |
930 |
1739 |
750 |
339 |
|
БТ1-Сх |
КСК3 |
6 |
4 |
10000 |
-20 |
17 |
124 (106560) |
70,5 (7,19) |
1776 |
130 |
70 |
284 (29) |
32 |
874 |
1308 |
375 |
208 |
|
КСК3 |
6 |
4 |
8000 |
-30 |
17 |
126 (108288) |
48,2 (4,91) |
1806 |
130 |
70 |
294 (30) |
32 |
874 |
1308 |
375 |
208 |
|
|
КСК3 |
6 |
4 |
8000 |
-20 |
23 |
116 (99072) |
48,2 (4,91) |
1652 |
130 |
70 |
245 (25) |
32 |
874 |
1308 |
375 |
208 |
|
|
КСК3 |
6 |
4 |
5000 |
-30 |
23 |
89 (76320) |
21,6 (2,2) |
1272 |
130 |
70 |
147 (16) |
32 |
874 |
1308 |
375 |
208 |
|
|
БТ1-Сх |
КСК4 |
6 |
4 |
10000 |
-30 |
17 |
157 (135360) |
87,2 (8,89) |
2256 |
130 |
70 |
353 (36) |
32 |
874 |
1308 |
375 |
228 |
|
БТ1-Сх |
КСК3 |
7 |
4 |
10000 |
-30 |
17 |
157 (135360) |
49,6 (5,06) |
2256 |
130 |
70 |
491 (50) |
32 |
874 |
1433 |
500 |
238 |
|
КСК3 |
7 |
4 |
8000 |
-40 |
17 |
153 (131328) |
33,8 (3,45) |
2189 |
130 |
70 |
461 (47) |
32 |
874 |
1433 |
500 |
238 |
|
|
КСК3 |
7 |
4 |
8000 |
-30 |
23 |
142 (122112) |
33,8 (3,45) |
2036 |
130 |
70 |
402 (41) |
32 |
874 |
1433 |
500 |
238 |
|
|
КСК3 |
7 |
4 |
10000 |
-20 |
23 |
144 (123840) |
49,6 (5,06) |
2064 |
130 |
70 |
412 (42) |
32 |
874 |
1433 |
500 |
238 |
|
|
БТ1-Сх |
КСК4 |
7 |
4 |
8000 |
-40 |
23 |
169 (145152) |
41,5 (4,23) |
2420 |
130 |
70 |
432 (44) |
32 |
874 |
1433 |
500 |
272 |
|
БТ1-Сх |
КСК3 |
8 |
4 |
12600 |
-20 |
23 |
181 (156038) |
54,7 (5,58) |
2600 |
130 |
70 |
706 (72) |
32 |
874 |
1558 |
625 |
260 |
|
КСК3 |
8 |
4 |
10000 |
-30 |
23 |
176 (152640) |
36,9 (3,76) |
2544 |
130 |
70 |
677 (69) |
32 |
874 |
1558 |
625 |
260 |
|
|
БТ1-Сх |
КСК3 |
9 |
4 |
10000 |
-30 |
23 |
176 (152640) |
28,6 (2,92) |
2544 |
130 |
70 |
726 (74) |
32 |
874 |
1683 |
750 |
285 |
|
КСК3 |
9 |
4 |
8000 |
-40 |
23 |
169 (145152) |
19,5 (1,99) |
2420 |
130 |
70 |
657 (67) |
32 |
874 |
1683 |
750 |
285 |
|
|
БТ1-Сх |
КСК3 |
6 |
4 |
5000 |
-30 |
17 |
95 (82080) |
21,6 (2,2) |
3284 |
130 |
70 |
952 (97) |
40 |
930 |
1364 |
375 |
214 |
|
КСК3 |
6 |
4 |
5000 |
-40 |
17 |
95 (82080) |
21,6 (2,2) |
3284 |
95 |
70 |
952 (97) |
40 |
930 |
1364 |
375 |
214 |
|
|
КСК3 |
6 |
4 |
5000 |
-30 |
23 |
89 (760320) |
21,6 (2,2) |
3053 |
95 |
70 |
844 (86) |
40 |
930 |
1364 |
375 |
214 |
|
|
КСК3 |
6 |
4 |
4000 |
-40 |
23 |
84 (72576) |
14,7 (1,5) |
2903 |
95 |
70 |
746 (76) |
40 |
930 |
1364 |
375 |
214 |
|
|
БТ1-Сх |
КСК4 |
6 |
4 |
5000 |
-40 |
23 |
106 (90720) |
26,3 (2,68) |
3629 |
95 |
70 |
902 (92) |
40 |
930 |
1364 |
375 |
234 |
|
БТ1-Сх |
КСК3 |
7 |
4 |
10000 |
-40 |
17 |
191 (164160) |
33,8 (3,45) |
2836 |
130 |
70 |
716 (73) |
40 |
930 |
1489 |
500 |
244 |
|
КСК3 |
7 |
4 |
8000 |
-30 |
23 |
115 (99072) |
33,8 (3,45) |
3963 |
95 |
70 |
1500 (153) |
40 |
930 |
1489 |
500 |
244 |
|
|
БТ1-Сх |
КСК3 |
8 |
4 |
10000 |
-30 |
17 |
191 (164160) |
36,9 (3,76) |
2736 |
130 |
70 |
775 (79) |
40 |
930 |
1614 |
625 |
266 |
|
КСК3 |
8 |
4 |
12600 |
-30 |
17 |
198 (170554) |
54,7 (5,58) |
2843 |
130 |
70 |
844 (86) |
40 |
930 |
1614 |
625 |
266 |
|
|
БТ1-Сх |
КСК4 |
8 |
4 |
12600 |
-40 |
17 |
241 (206842) |
67,5 (6,88) |
3448 |
130 |
70 |
922 (94) |
40 |
930 |
1614 |
625 |
298 |
|
КСК4 |
8 |
4 |
16000 |
-20 |
23 |
230 (198143) |
102,1 (10,41) |
7926 |
95 |
70 |
4866 (496) |
40 |
930 |
1614 |
625 |
298 |
|
|
КСК4 |
8 |
4 |
10000 |
-40 |
23 |
211 (181440) |
45,2 (4,61) |
3024 |
130 |
70 |
716 (73) |
40 |
930 |
1614 |
625 |
298 |
|
|
БТ1-Сх |
КСК3 |
9 |
4 |
15700 |
-30 |
17 |
143 (123132) |
62,3 (6,35) |
3554 |
130 |
70 |
1903 (194) |
40 |
930 |
1739 |
750 |
291 |
|
КСК3 |
9 |
4 |
12600 |
-40 |
17 |
241 (206842) |
42,6 (4,34) |
3448 |
130 |
70 |
1334 (136) |
40 |
930 |
1739 |
750 |
291 |
|
|
КСК3 |
9 |
4 |
15700 |
-20 |
23 |
227 (195048) |
62,3 (6,35) |
3251 |
130 |
70 |
1187 (121) |
40 |
930 |
1739 |
750 |
291 |
|
|
КСК3 |
9 |
4 |
16000 |
-30 |
17 |
276 (216576) |
64 (6,52) |
3610 |
130 |
70 |
1462 (149) |
40 |
930 |
1739 |
750 |
291 |
|
|
КСК3 |
9 |
4 |
16000 |
-20 |
23 |
252 (198143) |
64 (6,52) |
3303 |
130 |
70 |
1216 (124) |
40 |
930 |
1739 |
750 |
291 |
|
|
КСК3 |
9 |
4 |
16000 |
-20 |
23 |
252 (198143) |
42,3 (4,31) |
7926 |
95 |
70 |
8015 (817) |
40 |
930 |
1739 |
750 |
291 |
|
|
БТ1-Сх |
КСК4 |
9 |
4 |
15700 |
-30 |
23 |
280 (240408) |
77,4 (7,89) |
4007 |
130 |
70 |
1324 (135) |
40 |
930 |
1739 |
750 |
341 |
|
БТ1-Сх |
КСК3 |
10 |
4 |
15700 |
-30 |
23 |
280 (240408) |
41,1 (4,19) |
4007 |
130 |
70 |
2050 (209) |
40 |
930 |
1989 |
1000 |
342 |
|
КСК3 |
10 |
4 |
16000 |
-30 |
23 |
284 (244224) |
42,3 (4,31) |
4071 |
130 |
70 |
2119 (216) |
40 |
930 |
1989 |
1000 |
342 |
|
|
БТ1-Сх |
КСК3 |
6 |
4 |
10000 |
-20 |
17 |
124 (106560) |
70,5 (7,19) |
4263 |
95 |
70 |
1599 (163) |
50 |
966 |
1400 |
375 |
231 |
|
БТ1-Сх |
КСК4 |
6 |
4 |
10000 |
-30 |
17 |
157 (135360) |
87,2 (8,89) |
5415 |
95 |
70 |
2001 (204) |
50 |
966 |
1400 |
375 |
251 |
|
КСК4 |
6 |
4 |
8000 |
-40 |
17 |
153 (131328) |
59,3 (6,05) |
5253 |
95 |
70 |
1883 (192) |
50 |
966 |
1400 |
375 |
251 |
|
|
КСК4 |
6 |
4 |
10000 |
-20 |
23 |
144 (123840) |
87,2 (8,89) |
4954 |
95 |
70 |
1677 (171) |
50 |
966 |
1400 |
375 |
251 |
|
|
БТ1-Сх |
КСК3 |
7 |
4 |
12600 |
-20 |
17 |
156 (134266) |
73,7 (7,51) |
5370 |
95 |
70 |
2757 (281) |
50 |
966 |
1525 |
500 |
261 |
|
КСК3 |
7 |
4 |
8000 |
-20 |
17 |
126 (108788) |
33,8 (8,45) |
4332 |
95 |
70 |
1795 (183) |
50 |
966 |
1525 |
500 |
261 |
|
|
БТ1-Сх |
КСК4 |
7 |
4 |
20000 |
-40 |
17 |
382 (328320) |
61,1 (6,23) |
5472 |
130 |
70 |
549 (56) |
50 |
966 |
1525 |
500 |
294 |
|
КСК4 |
7 |
4 |
10000 |
-40 |
17 |
191 (164160) |
61,1 (6,23) |
6567 |
95 |
70 |
3139 (320) |
50 |
966 |
1525 |
500 |
294 |
|
|
КСК4 |
7 |
4 |
12600 |
-20 |
23 |
181 (156039) |
91,1 (9,29) |
6242 |
95 |
70 |
2835 (289) |
50 |
966 |
1400 |
500 |
294 |
|
|
КСК4 |
7 |
4 |
10000 |
-30 |
23 |
178 (152640) |
61,1 (6,23) |
6106 |
95 |
70 |
2717 (277) |
50 |
966 |
1400 |
500 |
294 |
|
|
КСК4 |
7 |
4 |
8000 |
-30 |
23 |
142 (122112) |
41,5 (4,23) |
4885 |
95 |
70 |
1736 (177) |
50 |
966 |
1400 |
500 |
294 |
|
|
БТ1-Сх |
КСК3 |
8 |
4 |
15700 |
-20 |
17 |
195 (167832) |
80,2 (8,18) |
6714 |
95 |
70 |
4670 (476) |
50 |
966 |
1525 |
625 |
283 |
|
КСК3 |
8 |
4 |
16000 |
-20 |
17 |
198 (170496) |
82,4 (8,4) |
6820 |
95 |
70 |
4817 (491) |
50 |
966 |
1525 |
625 |
283 |
|
|
КСК3 |
8 |
4 |
10000 |
-30 |
17 |
178 (153360) |
36,9 (3,76) |
5415 |
95 |
70 |
3041 (310) |
50 |
966 |
1525 |
625 |
263 |
|
|
КСК3 |
8 |
4 |
8000 |
-40 |
17 |
153 (1313,28) |
25,2 (2,57) |
5254 |
95 |
70 |
2865 (292) |
50 |
966 |
1525 |
625 |
283 |
|
|
КСК3 |
8 |
4 |
1000 |
-20 |
23 |
144 (123840) |
36,9 (3,76) |
4954 |
95 |
70 |
2541 (259) |
50 |
966 |
1525 |
625 |
283 |
|
|
КСК3 |
8 |
4 |
8000 |
-30 |
23 |
142 (122112) |
25,2 (2,57) |
4886 |
95 |
70 |
2472 (252) |
50 |
966 |
1525 |
625 |
283 |
|
|
БТ1-Сх |
КСК4 |
8 |
4 |
20000 |
-40 |
23 |
422 (362888) |
45,2 (4,61) |
6048 |
130 |
70 |
716 (73) |
50 |
966 |
1591 |
625 |
315 |
|
КСК4 |
8 |
4 |
10000 |
-40 |
23 |
211 (181440) |
45,2 (4,61) |
7258 |
95 |
70 |
4081 (416) |
50 |
966 |
1591 |
625 |
315 |
|
|
КСК4 |
8 |
4 |
8000 |
-40 |
23 |
169 (145152) |
30,8 (3,14) |
5806 |
95 |
70 |
2609 (266) |
50 |
966 |
1591 |
625 |
315 |
|
|
КСК4 |
8 |
4 |
15700 |
-40 |
17 |
301 (258552) |
99,4 (10,13) |
4310 |
130 |
70 |
1442 (147) |
50 |
966 |
1591 |
625 |
315 |
|
|
КСК4 |
8 |
4 |
15700 |
-20 |
23 |
227 (195048) |
99,4 (10,13) |
7802 |
95 |
70 |
4709 (480) |
50 |
966 |
1591 |
625 |
315 |
|
|
КСК4 |
8 |
4 |
16000 |
-40 |
17 |
305 (262656) |
102,1(10,41) |
4378 |
130 |
70 |
1491 (152) |
50 |
966 |
1591 |
625 |
315 |
|
|
КСК4 |
8 |
4 |
10000 |
-40 |
23 |
211 (181449) |
45,2 (4,61) |
7258 |
95 |
70 |
4081 (416) |
50 |
966 |
1591 |
625 |
315 |
|
|
БТ1-Сх |
КСК3 |
9 |
4 |
10000 |
-30 |
17 |
191 (164160) |
28,6 (2,92) |
6567 |
130 |
70 |
4917 (491) |
50 |
966 |
1716 |
750 |
308 |
|
КСК3 |
9 |
4 |
10000 |
-40 |
17 |
191 (164160) |
28,6 (2,92) |
6562 |
95 |
70 |
4817 (491) |
50 |
966 |
1716 |
750 |
308 |
|
|
КСК3 |
9 |
4 |
12600 |
-30 |
17 |
198 (170554) |
42,6 (4,34) |
6822 |
95 |
70 |
5199 (530) |
50 |
966 |
1716 |
750 |
308 |
|
|
КСК3 |
9 |
4 |
10000 |
-30 |
23 |
178 (152640) |
28,6 (2,92) |
6106 |
95 |
70 |
4159 (424) |
50 |
966 |
1716 |
750 |
308 |
|
|
КСК3 |
9 |
4 |
8000 |
-40 |
23 |
169 (145152) |
19,5 (1,99) |
5806 |
95 |
70 |
3767 (384) |
50 |
966 |
1716 |
750 |
308 |
|
|
КСК3 |
9 |
4 |
12600 |
-20 |
23 |
181 (156038) |
42,6 (4,34) |
6241 |
95 |
70 |
4345 (443) |
50 |
966 |
1716 |
750 |
308 |
|
|
БТ1-Сх |
КСК4 |
9 |
4 |
10000 |
-40 |
23 |
211 (181440) |
35,1 (3,57) |
7258 |
95 |
70 |
4320 (440) |
50 |
966 |
1716 |
750 |
358 |
|
КСК4 |
9 |
4 |
15700 |
-40 |
17 |
301 (258552) |
76,9 (7,84) |
4309 |
130 |
70 |
1530 (156) |
50 |
966 |
1716 |
750 |
358 |
|
|
КСК4 |
9 |
4 |
16000 |
-40 |
17 |
305 (262656) |
79,1 (8,06) |
4378 |
130 |
70 |
1579 (161) |
50 |
966 |
1716 |
750 |
358 |
|
|
КСК4 |
9 |
4 |
10000 |
-40 |
23 |
211 (181440) |
35 (3,57) |
7258 |
95 |
70 |
4316 (440) |
50 |
966 |
1716 |
750 |
358 |
|
|
БТ1-Сх |
КСК3 |
10 |
4 |
20000 |
-30 |
17 |
315 (270720) |
61,9 (6,31) |
4512 |
130 |
70 |
2600 (265) |
50 |
966 |
1966 |
1000 |
359 |
|
КСК3 |
10 |
4 |
10000 |
-40 |
23 |
211 (181440) |
18,9 (1,93) |
7258 |
95 |
70 |
6720 (685) |
50 |
966 |
1966 |
1000 |
359 |
|
|
КСК3 |
10 |
4 |
20000 |
-20 |
23 |
288 (247680) |
61,9 (6,31) |
4128 |
130 |
70 |
2178 (222) |
50 |
966 |
1966 |
1000 |
359 |
|
|
КСК3 |
10 |
4 |
15700 |
-40 |
17 |
301 (258552) |
41,1 (4,19) |
4310 |
130 |
70 |
2374 (242) |
50 |
966 |
1966 |
1000 |
359 |
|
|
КСК3 |
10 |
4 |
16000 |
-40 |
17 |
305 (262656) |
42,3 (4,31) |
4378 |
130 |
70 |
2453 (250) |
50 |
966 |
1966 |
1000 |
359 |
|
|
БТ1-Сх |
КСК4 |
10 |
4 |
20000 |
-40 |
23 |
422 (362880) |
76,4 (7,79) |
6048 |
130 |
70 |
3345 (341) |
50 |
966 |
1966 |
1000 |
423 |
|
КСК4 |
10 |
4 |
15700 |
-40 |
23 |
332 (285677) |
50,6 (5,16) |
4763 |
130 |
70 |
2070 (211) |
50 |
966 |
1966 |
1000 |
423 |
|
|
КСК4 |
10 |
4 |
16000 |
-40 |
23 |
338 (290304) |
52 (5,3) |
4839 |
130 |
70 |
2139 (218) |
50 |
966 |
1966 |
1000 |
423 |
|
|
КСК4 |
10 |
4 |
25200 |
-40 |
17 |
481 (413684) |
114 (11,62) |
6895 |
130 |
70 |
4336 (442) |
50 |
966 |
1966 |
1000 |
423 |
|
|
КСК4 |
10 |
4 |
25200 |
-40 |
23 |
447 (384626) |
114 (11,62) |
6411 |
130 |
70 |
3757 (383) |
50 |
966 |
1966 |
1000 |
423 |
|
|
БТ1-Сх |
КСК4 |
7 |
4 |
20000 |
-40 |
17 |
382 (328320) |
61,6 (6,23) |
13133 |
130 |
70 |
392 (40) |
65 |
1140 |
1640 |
500 |
333 |
|
КСК4 |
8 |
4 |
12600 |
-40 |
17 |
241 (206842) |
67,5 (6,88) |
8274 |
130 |
70 |
5297 (540) |
65 |
1140 |
1765 |
625 |
354 |
|
|
БТ1-Сх |
КСК4 |
8 |
4 |
12600 |
-30 |
23 |
224 (192323) |
67,5 (6,88) |
9617 |
130 |
70 |
4581 (467) |
65 |
1140 |
1765 |
625 |
354 |
|
БТ1-Сх |
КСК4 |
9 |
4 |
15700 |
-40 |
17 |
301 (258522) |
76,9 (7,84) |
10342 |
130 |
70 |
8787 (894) |
65 |
1140 |
1890 |
750 |
396 |
|
КСК4 |
9 |
4 |
16000 |
-40 |
17 |
305 (252656) |
79 (8,06) |
13133 |
130 |
70 |
9045 (922) |
65 |
1140 |
1890 |
750 |
396 |
|
|
КСК4 |
9 |
4 |
24000 |
-30 |
23 |
426 (366336) |
79 (8,06) |
14654 |
130 |
70 |
7799 (795) |
65 |
1140 |
1890 |
750 |
396 |
|
|
КСК4 |
9 |
4 |
15700 |
-30 |
23 |
280 (240408) |
76,9 (7,84) |
9717 |
130 |
70 |
7583 (773) |
65 |
1140 |
1890 |
750 |
396 |
|
|
КСК4 |
9 |
4 |
12600 |
-40 |
23 |
266 (228620) |
52,3 (5,33) |
9145 |
130 |
70 |
6857 (699) |
65 |
1140 |
1890 |
750 |
396 |
|
|
БТ1-Сх |
КСК3 |
10 |
4 |
12600 |
-40 |
17 |
241 (206842) |
28,1 (2,86) |
8274 |
130 |
70 |
8731 (890) |
65 |
1140 |
2140 |
1000 |
398 |
|
БТ1-Сх |
КСК3 |
6 |
6 |
10000 |
-40 |
17 |
191 (164160) |
48,2 (4,91) |
2736 |
130 |
70 |
7868 (802) |
40 |
930 |
1364 |
375 |
307 |
|
КСК3 |
6 |
6 |
15700 |
-20 |
23 |
227 (195048) |
76,7 (7,82) |
3251 |
130 |
70 |
11095 (1131) |
40 |
930 |
1364 |
375 |
307 |
|
|
КСК3 |
6 |
6 |
10000 |
-40 |
23 |
211 (181440) |
35,3 (3,6) |
3024 |
130 |
70 |
9604 (979) |
40 |
930 |
1364 |
375 |
307 |
|
|
БТ1-Сх |
КСК3 |
6 |
6 |
12000 |
-20 |
23 |
173 (148608) |
48,2 (4,91) |
2477 |
130 |
70 |
245 (25) |
32 |
874 |
1249 |
375 |
300 |
|
КСК3 |
6 |
6 |
5000 |
-40 |
23 |
91 (78664) |
14,7 (1,5) |
1815 |
130 |
70 |
137 (14) |
32 |
874 |
1249 |
375 |
300 |
|
|
БТ1-Сх |
КСК4 |
6 |
6 |
10000 |
-30 |
23 |
178 (152640) |
43,3 (4,41) |
2544 |
130 |
70 |
196 (20) |
32 |
874 |
1249 |
375 |
361 |
|
КСК4 |
6 |
6 |
10000 |
-40 |
17 |
191 (164160) |
42,3 (4,41) |
2736 |
130 |
70 |
235 (24) |
32 |
874 |
1249 |
375 |
361 |
|
|
БТ1-Сх |
КСК3 |
7 |
6 |
10000 |
-30 |
23 |
178 (152640) |
24,8 (2,53) |
2544 |
130 |
70 |
284 (29) |
32 |
874 |
1374 |
500 |
345 |
|
БТ1-Сх |
КСК3 |
6 |
6 |
15700 |
-20 |
17 |
195 (167832) |
76,6 (7,82) |
2798 |
130 |
70 |
314 (32) |
40 |
930 |
1305 |
375 |
308 |
|
КСК3 |
6 |
6 |
12000 |
-30 |
17 |
189 (162440) |
48,2 (4,91) |
2708 |
130 |
70 |
294 (30) |
40 |
930 |
1305 |
375 |
308 |
|
|
КСК3 |
6 |
6 |
5000 |
-40 |
23 |
357 (307200) |
10,8 (1,1) |
3629 |
95 |
70 |
520 (53) |
40 |
930 |
1305 |
375 |
308 |
|
|
БТ1-Сх |
КСК4 |
6 |
6 |
12000 |
-40 |
17 |
229 (196992) |
59,3 (6,05) |
3284 |
130 |
70 |
333 (34) |
40 |
930 |
1305 |
375 |
338 |
|
КСК4 |
6 |
6 |
15700 |
-20 |
23 |
227 (195048) |
95 (9,68) |
3157 |
130 |
70 |
324 (33) |
40 |
930 |
1305 |
375 |
338 |
|
|
КСК4 |
6 |
6 |
12000 |
-30 |
23 |
213 (183168) |
59,4 (6,05) |
3053 |
130 |
70 |
284 (29) |
40 |
930 |
1305 |
375 |
338 |
|
|
БТ1-Сх |
КСК3 |
7 |
6 |
20000 |
-20 |
17 |
248 (213126) |
81,1 (8,27) |
3552 |
130 |
70 |
540 (55) |
40 |
930 |
1430 |
500 |
353 |
|
КСК3 |
7 |
6 |
20000 |
-30 |
17 |
191 (164160) |
24,8 (2,53) |
2736 |
130 |
70 |
324 (33) |
40 |
930 |
1430 |
500 |
353 |
|
|
КСК3 |
7 |
6 |
15700 |
-30 |
17 |
248 (213120) |
54 (5,5) |
3554 |
130 |
70 |
540 (55) |
40 |
930 |
1430 |
500 |
353 |
|
|
КСК3 |
7 |
6 |
12000 |
-40 |
17 |
229 (196992) |
33,8 (3,45) |
3284 |
130 |
70 |
461 (47) |
40 |
930 |
1430 |
500 |
353 |
|
|
КСК3 |
7 |
6 |
15700 |
-20 |
23 |
227 (195048) |
54 (5,5) |
3251 |
130 |
70 |
451 (46) |
40 |
930 |
1430 |
500 |
353 |
|
|
БТ1-Сх |
КСК3 |
7 |
6 |
12000 |
-30 |
23 |
213 (183168) |
33,8 (3,45) |
3053 |
130 |
70 |
402 (41) |
40 |
930 |
1430 |
500 |
353 |
|
КСК4 |
7 |
6 |
12000 |
-40 |
23 |
253 (217728) |
41,5 (4,23) |
3629 |
130 |
70 |
432 (44) |
40 |
940 |
1430 |
500 |
403 |
|
|
БТ1-Сх |
КСК4 |
7 |
6 |
10000 |
-40 |
23 |
211 (181440) |
30,3 (3,09) |
7258 |
95 |
70 |
1710 (174) |
40 |
930 |
1430 |
500 |
403 |
|
КСК4 |
7 |
6 |
10000 |
-40 |
23 |
211 (131440) |
30,3 (3,09) |
3024 |
130 |
70 |
304 (31) |
40 |
930 |
1430 |
500 |
403 |
|
|
КСК4 |
7 |
6 |
15700 |
-30 |
23 |
280 (240408) |
66,5 (6,78) |
4007 |
130 |
70 |
520 (53) |
40 |
930 |
1430 |
500 |
403 |
|
|
БТ1-Сх |
КСК3 |
8 |
6 |
10000 |
-40 |
17 |
191 (164160) |
35 (3,57) |
2736 |
130 |
70 |
353 (36) |
40 |
930 |
1555 |
625 |
386 |
|
КСК3 |
8 |
6 |
18800 |
-20 |
23 |
272 (234057) |
54,7 (5,58) |
3901 |
130 |
70 |
706 (72) |
40 |
930 |
1555 |
625 |
386 |
|
|
КСК3 |
8 |
6 |
10000 |
-40 |
23 |
211 (181440) |
18,4 (1,88) |
3024 |
130 |
70 |
422 (43) |
40 |
930 |
1555 |
625 |
386 |
|
|
КСК3 |
8 |
6 |
15700 |
-30 |
23 |
279 (240208) |
31,2 (3,18) |
4008 |
130 |
70 |
804 (82) |
40 |
930 |
1555 |
625 |
386 |
|
|
БТ1-Сх |
КСК3 |
9 |
6 |
12000 |
-40 |
23 |
253 (217728) |
19,5 (1,99) |
3629 |
130 |
70 |
657 (67) |
40 |
930 |
1680 |
750 |
423 |
|
БТ1-Сх |
КСК3 |
10 |
6 |
15700 |
-20 |
23 |
227 (195048) |
67,3 (6,86) |
3251 |
130 |
70 |
2403 (245) |
40 |
930 |
1930 |
1000 |
500 |
|
БТ1-Сх |
КСК3 |
6 |
6 |
10000 |
-30 |
17 |
157 (135360) |
35,3 (3,6) |
5415 |
95 |
70 |
1148 (117) |
50 |
996 |
1341 |
375 |
322 |
|
КСК3 |
6 |
6 |
5000 |
-40 |
23 |
91 (78664) |
14,7 (1,5) |
4355 |
95 |
70 |
746 (76) |
50 |
966 |
1341 |
375 |
322 |
|
|
КСК3 |
6 |
6 |
10000 |
-20 |
23 |
144 (123840) |
35,3 (3,6) |
4954 |
95 |
70 |
922 (94) |
50 |
966 |
1341 |
375 |
322 |
|
|
БТ1-Сх |
КСК4 |
6 |
6 |
15700 |
-30 |
17 |
248 (213192) |
95 (9,68) |
8528 |
95 |
70 |
2207 (225) |
50 |
966 |
1341 |
375 |
353 |
|
КСК4 |
6 |
6 |
10000 |
-40 |
17 |
191 (164160) |
43,3 (4,41) |
6567 |
95 |
70 |
1305 (133) |
50 |
966 |
1341 |
375 |
353 |
|
|
КСК4 |
6 |
6 |
12000 |
-40 |
17 |
229 (196992) |
59,3 (6,05) |
7880 |
95 |
70 |
1883 (192) |
50 |
966 |
1341 |
375 |
353 |
|
|
КСК4 |
6 |
6 |
15700 |
-20 |
23 |
227 (195048) |
95 (9,68) |
7802 |
95 |
70 |
1844 (188) |
50 |
966 |
1341 |
375 |
353 |
|
|
КСК4 |
6 |
6 |
10000 |
-30 |
23 |
178 (152640) |
43,3 (4,41) |
6106 |
95 |
70 |
1128 (115) |
50 |
966 |
1341 |
375 |
353 |
|
|
БТ1-Сх |
КСК3 |
7 |
6 |
10000 |
-30 |
17 |
191 (164160) |
24,8 (2,53) |
6567 |
130 |
70 |
1834 (187) |
50 |
966 |
1446 |
500 |
367 |
|
КСК3 |
7 |
6 |
12000 |
-30 |
17 |
189 (162432) |
33,8 (3,45) |
6498 |
95 |
70 |
1795 (183) |
50 |
966 |
1446 |
500 |
367 |
|
|
КСК3 |
7 |
6 |
10000 |
-30 |
23 |
178 (152640) |
24,8 (2,53) |
6106 |
95 |
70 |
1589 (162) |
50 |
966 |
1446 |
500 |
367 |
|
|
КСК3 |
7 |
6 |
20000 |
-40 |
17 |
382 (328320) |
42,3 (4,31) |
6567 |
130 |
70 |
2453 (250) |
50 |
966 |
1446 |
500 |
367 |
|
|
КСК3 |
7 |
6 |
12000 |
-20 |
23 |
173 (148608) |
33,8 (3,45) |
5945 |
95 |
70 |
1501 (153) |
50 |
966 |
1446 |
500 |
367 |
|
|
БТ1-Сх |
КСК4 |
7 |
6 |
15700 |
-40 |
17 |
301 (258552) |
66,5 (6,78) |
4310 |
130 |
70 |
608 (62) |
50 |
966 |
1466 |
500 |
417 |
|
КСК4 |
7 |
6 |
12000 |
-30 |
23 |
213 (183168) |
41,5 (4,23) |
7327 |
95 |
70 |
1736 (177) |
50 |
966 |
1466 |
500 |
417 |
|
|
КСК4 |
7 |
6 |
10000 |
-40 |
23 |
211 (181440) |
30,3 (3,09) |
7258 |
95 |
70 |
1707 (174) |
50 |
966 |
1466 |
500 |
417 |
|
|
БТ1-Сх |
КСК3 |
8 |
6 |
20000 |
-30 |
17 |
315 (270720) |
60,3 (6,15) |
4512 |
130 |
70 |
941,8 (96) |
50 |
966 |
1591 |
625 |
400 |
|
КСК3 |
8 |
6 |
18800 |
-30 |
17 |
298 (255931) |
54,7 (5,58) |
4264 |
130 |
70 |
844 (86) |
50 |
966 |
1591 |
625 |
400 |
|
|
КСК3 |
8 |
6 |
10000 |
-40 |
23 |
211 (181440) |
18,4 (1,83) |
7258 |
95 |
70 |
2433 (248) |
50 |
966 |
1591 |
625 |
400 |
|
|
КСК3 |
8 |
6 |
15700 |
-20 |
23 |
227 (195048) |
40,1 (4,09) |
7802 |
95 |
70 |
2806 (286) |
50 |
966 |
1591 |
625 |
400 |
|
|
КСК3 |
8 |
6 |
12000 |
-40 |
17 |
229 (196992) |
25,2 (2,57) |
7880 |
95 |
70 |
2865 (292) |
50 |
966 |
1591 |
625 |
400 |
|
|
КСК3 |
8 |
6 |
20000 |
-20 |
23 |
323 (277680) |
60,3 (6,15) |
4128 |
130 |
70 |
785 (80) |
50 |
966 |
1591 |
625 |
400 |
|
|
КСК3 |
8 |
6 |
12000 |
-30 |
23 |
213 (183168) |
25,2 (2,57) |
7381 |
95 |
70 |
2472 (252) |
50 |
966 |
1591 |
625 |
400 |
|
|
БТ1-Сх |
КСК4 |
8 |
6 |
20000 |
-30 |
23 |
355 (305280) |
74,5 (7,59) |
5088 |
130 |
70 |
893 (91) |
50 |
966 |
1591 |
625 |
449 |
|
КСК4 |
8 |
6 |
18800 |
-40 |
17 |
361 (310263) |
67,5 (6,88) |
5171 |
130 |
70 |
922 (94) |
50 |
966 |
1591 |
625 |
449 |
|
|
КСК4 |
8 |
6 |
18800 |
-30 |
23 |
336 (288490) |
67,5 (6,88) |
4809 |
130 |
70 |
794,6 (81) |
50 |
966 |
1591 |
625 |
449 |
|
|
КСК4 |
8 |
6 |
15700 |
-40 |
23 |
332 (285768) |
49,2 (5,02) |
4763 |
130 |
70 |
785 (80) |
50 |
966 |
1591 |
625 |
449 |
|
|
КСК4 |
8 |
6 |
20000 |
-40 |
17 |
382 (328320) |
74,5 (7,59) |
5472 |
130 |
70 |
1030 (105) |
50 |
966 |
1591 |
625 |
449 |
|
|
КСК4 |
8 |
6 |
24000 |
-40 |
17 |
458 (393984) |
102,1(10,41) |
6567 |
130 |
70 |
1491 (152) |
50 |
966 |
1591 |
625 |
449 |
|
|
БТ1-Сх |
КСК3 |
9 |
6 |
15700 |
-40 |
17 |
301 (258552) |
31,2 (3,18) |
4310 |
130 |
70 |
922 (94) |
50 |
966 |
1716 |
750 |
437 |
|
КСК3 |
9 |
6 |
18800 |
-40 |
17 |
361 (310263) |
42,6 (4,34) |
5171 |
130 |
70 |
1334 (136) |
50 |
966 |
1716 |
750 |
437 |
|
|
КСК3 |
9 |
6 |
24000 |
-30 |
17 |
378 (324664) |
63,9 (6,52) |
5415 |
130 |
70 |
1462 (149) |
50 |
966 |
1716 |
750 |
437 |
|
|
КСК3 |
9 |
6 |
24000 |
-20 |
23 |
346 (297216) |
63,9 (6,52) |
4954 |
130 |
70 |
1216 (124) |
50 |
966 |
1716 |
750 |
437 |
|
|
БТ1-Сх |
КСК4 |
9 |
6 |
20000 |
-40 |
23 |
422 (362880) |
57,7 (5,88) |
6048 |
130 |
70 |
1334 (136) |
50 |
966 |
1716 |
750 |
513 |
|
КСК4 |
9 |
6 |
15700 |
-40 |
23 |
332 (285768) |
38,2 (3,89) |
4763 |
130 |
70 |
833 (85) |
50 |
966 |
1716 |
750 |
513 |
|
|
КСК4 |
9 |
6 |
18800 |
-40 |
23 |
399 (342922) |
52,3 (5,33) |
5716 |
130 |
70 |
1197 (122) |
50 |
966 |
1716 |
750 |
513 |
|
|
КСК4 |
9 |
6 |
24000 |
-40 |
17 |
458 (383984) |
79,1 (8,06) |
6567 |
130 |
70 |
1579 (161) |
50 |
966 |
1716 |
750 |
513 |
|
|
БТ1-Сх |
КСК3 |
10 |
6 |
30000 |
-30 |
17 |
496 (426384) |
67,3 (6,86) |
7106 |
130 |
70 |
2864 (292) |
50 |
966 |
2025 |
1000 |
515 |
|
КСК3 |
10 |
6 |
24000 |
-40 |
17 |
458 (393984) |
42,9 (8,08) |
6567 |
130 |
70 |
2453 (250) |
50 |
966 |
2025 |
1000 |
515 |
|
|
КСК3 |
10 |
6 |
10000 |
-40 |
17 |
191 (164160) |
24,8 (2,53) |
6567 |
95 |
70 |
1834 (187) |
50 |
966 |
2025 |
1000 |
515 |
|
|
КСК3 |
10 |
6 |
24000 |
-30 |
23 |
426 (366336) |
42,3 (4,31) |
6106 |
130 |
70 |
2119 (216) |
50 |
966 |
2025 |
1000 |
515 |
|
|
КСК3 |
10 |
6 |
24000 |
-30 |
17 |
496 (426384) |
67,3 (6,86) |
7107 |
130 |
70 |
2865 (292) |
50 |
966 |
2025 |
1000 |
515 |
|
|
КСК3 |
10 |
6 |
24000 |
-20 |
23 |
419 (360091) |
67,3 (6,86) |
6502 |
130 |
70 |
2403 (245) |
50 |
966 |
2025 |
1000 |
515 |
|
|
БТ1-Сх |
КСК4 |
10 |
6 |
24000 |
-40 |
23 |
506 (435456) |
51,9 (5,3) |
7258 |
130 |
70 |
2139 (218) |
50 |
966 |
2025 |
1000 |
611 |
|
БТ1-Сх |
КСК3 |
7 |
6 |
20000 |
-20 |
17 |
248 (213120) |
81,1 (8,27) |
8525 |
95 |
70 |
3090 (315) |
65 |
1140 |
1699 |
500 |
413 |
|
КСК3 |
7 |
6 |
18800 |
-20 |
17 |
234 (201399) |
73,6 (7,51) |
8056 |
95 |
70 |
2757 (281) |
65 |
1140 |
1699 |
500 |
413 |
|
|
КСК3 |
7 |
6 |
15700 |
-20 |
17 |
248 (213120) |
81,1 (8,27) |
8525 |
96 |
70 |
2980 (315) |
65 |
1140 |
1699 |
500 |
413 |
|
|
БТ1-Сх |
КСК4 |
7 |
6 |
20000 |
-30 |
17 |
315 (270720) |
100,5(10,24) |
10829 |
95 |
70 |
3796 (387) |
65 |
1140 |
1699 |
500 |
463 |
|
КСК4 |
7 |
6 |
18800 |
-30 |
17 |
297 (255331) |
91,1 (9,29) |
10233 |
95 |
70 |
3384 (345) |
65 |
1140 |
1699 |
500 |
463 |
|
|
КСК4 |
7 |
6 |
15700 |
-40 |
17 |
301 (258552) |
66,5 (6,78) |
10342 |
95 |
70 |
3463 (353) |
65 |
1140 |
1699 |
500 |
463 |
|
|
КСК4 |
7 |
6 |
18800 |
-20 |
23 |
272 (234058) |
91,1 (9,29) |
9363 |
95 |
70 |
2835 (289) |
65 |
1140 |
1699 |
500 |
463 |
|
|
КСК4 |
7 |
6 |
20000 |
-20 |
23 |
288 (247680) |
100,5(10,24) |
9908 |
95 |
70 |
3178 (324) |
65 |
1140 |
1699 |
500 |
463 |
|
|
БТ1-Сх |
КСК3 |
8 |
6 |
24000 |
-20 |
17 |
297 (255744) |
82,4 (8,4) |
10230 |
95 |
70 |
4817 (491) |
65 |
1140 |
1824 |
625 |
446 |
|
КСК3 |
8 |
6 |
15700 |
-30 |
17 |
248 (213120) |
40,1 (4,09) |
8528 |
95 |
70 |
3355 (342) |
65 |
1140 |
1824 |
625 |
446 |
|
|
БТ1-Сх |
КСК4 |
8 |
6 |
20000 |
-40 |
17 |
382 (328320) |
74,5 (7,59) |
13133 |
95 |
70 |
5935 (605) |
65 |
1140 |
1824 |
625 |
494 |
|
КСК4 |
8 |
6 |
18800 |
-40 |
17 |
361 (310263) |
67,5 (6,88) |
12410 |
95 |
70 |
5297 (540) |
65 |
1140 |
1824 |
625 |
494 |
|
|
КСК4 |
8 |
6 |
15700 |
-30 |
23 |
280 (240408) |
49,2 (5,02) |
9617 |
95 |
70 |
3196 (323) |
65 |
1140 |
1824 |
625 |
494 |
|
|
КСК4 |
8 |
6 |
18800 |
-30 |
23 |
335 (288490) |
67,5 (6,88) |
11540 |
95 |
70 |
4581 (467) |
65 |
1140 |
1824 |
625 |
494 |
|
|
КСК4 |
8 |
6 |
20000 |
-30 |
23 |
355 (305280) |
107 (10,9) |
12212 |
95 |
70 |
5131 (523) |
65 |
1140 |
1824 |
625 |
494 |
|
|
КСК4 |
8 |
6 |
12000 |
-40 |
23 |
253 (217728) |
30,8 (3,14) |
8709 |
95 |
70 |
2609 (266) |
65 |
1140 |
1824 |
625 |
494 |
|
|
КCК4 |
8 |
6 |
24000 |
-20 |
23 |
346 (297216) |
99,5 (10,41) |
11889 |
95 |
70 |
4856 (495) |
65 |
1140 |
1824 |
625 |
494 |
|
|
БТ1-Сх |
КСК3 |
9 |
6 |
20000 |
-30 |
17 |
315 (270720) |
46,9 (4,87) |
10829 |
95 |
70 |
5817 (593) |
65 |
1140 |
1949 |
750 |
483 |
|
КСК3 |
9 |
6 |
18000 |
-30 |
17 |
298 (255831) |
42,6 (4,34) |
10233 |
95 |
70 |
5199 (530) |
65 |
1140 |
1949 |
750 |
483 |
|
|
КСК3 |
9 |
6 |
15700 |
-40 |
17 |
301 (258552) |
31,2 (3,18) |
10342 |
95 |
70 |
5307 (541) |
65 |
1140 |
1949 |
750 |
483 |
|
|
КСК3 |
9 |
6 |
20000 |
-20 |
23 |
288 (247680) |
46,9 (4,78) |
9908 |
95 |
70 |
4866 (496) |
65 |
1140 |
1949 |
750 |
483 |
|
|
КСК3 |
9 |
6 |
18800 |
-20 |
23 |
272 (234057) |
42,6 (4,34) |
9362 |
95 |
70 |
4346 (443) |
65 |
1140 |
1949 |
750 |
483 |
|
|
КСК3 |
9 |
6 |
12000 |
-40 |
23 |
253 (217728) |
19,5 (1,99) |
8709 |
95 |
70 |
3767 (384) |
65 |
1140 |
1949 |
750 |
483 |
|
|
БТ1-Сх |
КСК4 |
9 |
6 |
24000 |
-40 |
17 |
458 (393984) |
79,1 (8,06) |
10507 |
95 |
70 |
9045 (922) |
65 |
1140 |
1949 |
750 |
559 |
|
КСК4 |
9 |
6 |
24000 |
-30 |
23 |
426 (366336) |
79,1 (8,06) |
14654 |
95 |
70 |
7819 (797) |
65 |
1150 |
1949 |
750 |
559 |
|
|
КСК4 |
9 |
6 |
20000 |
-30 |
23 |
355 (305280) |
181,5 (18,5) |
12212 |
95 |
70 |
5434 (554) |
65 |
1140 |
1949 |
750 |
559 |
|
|
КСК4 |
9 |
6 |
15700 |
-40 |
23 |
332 (235768) |
38,2 (3,89) |
11431 |
95 |
70 |
4768 (486) |
65 |
1140 |
1949 |
750 |
559 |
|
|
КСК4 |
9 |
6 |
(18800) |
-40 |
23 |
399 (342923) |
52,3 (5,33) |
13717 |
95 |
70 |
6875 (699) |
65 |
1140 |
1949 |
750 |
559 |
|
|
БТ1-Сх |
КСК3 |
10 |
6 |
(18800) |
-40 |
17 |
361 (310263) |
28,1 (2,86) |
12411 |
95 |
70 |
8731 (890) |
65 |
1140 |
2199 |
1000 |
560 |
|
КСК3 |
10 |
6 |
(20000) |
-40 |
17 |
382 (328320) |
31 (3,16) |
13133 |
95 |
70 |
9781 (997) |
65 |
1140 |
2199 |
1000 |
560 |
|
|
КСК3 |
10 |
6 |
(24000) |
-20 |
23 |
346 (297216) |
40,5 (4,13) |
11889 |
95 |
70 |
8015 (817) |
65 |
1140 |
2199 |
1000 |
560 |
|
|
КСК3 |
10 |
6 |
(20000) |
-30 |
23 |
355 (305280) |
31 (3,16) |
12212 |
95 |
70 |
8456 (862) |
65 |
1140 |
2199 |
1000 |
560 |
|
|
БТ1-Сх |
КСК4 |
10 |
6 |
(37710) |
-30 |
23 |
671 (576980) |
114 (11,62) |
9616 |
130 |
70 |
3787 (382) |
65 |
1140 |
2199 |
1000 |
656 |
|
КСК4 |
10 |
6 |
(37710) |
-40 |
23 |
722 (620525) |
114 (11,62) |
10342 |
130 |
70 |
4336 (442) |
65 |
1140 |
2199 |
1000 |
656 |
|
01
02
03
01
02
03
01
02
03
03
04
01
02
03
04
05
06
07
08
09
10
11
12
13
14
14
15
16
17
01
02
01
01
02
03
04
05
06
07
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
01
02
03
04
05
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27Приложение 4
Справочное
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ТЕПЛООБМЕНА АГРЕГИРОВАННЫХ ВОДОНАГРЕВАТЕЛЕЙ
|
Блок теплообмена |
Техническая характеристика |
Габаритные размеры, мм |
Масса, кг |
||||||||||||
|
Обозначение |
Водоподогреватель |
Схема подключения |
Площадь поверхности нагрева, м2 |
Расчетная тепловая нагрузка, МВт |
Скорость воды, м/с |
Условный диаметр трубопровода, мм |
длина |
ширина |
высота |
||||||
|
номер |
количество секций |
нагреваемой |
греющей |
подвода |
выхода |
||||||||||
|
холодной воды |
теплоносителя |
нагретой воды потребителю |
теплоносителя |
||||||||||||
|
БТ2-04.000 |
08 |
4 |
Параллельная |
14 |
0,46 и 0,7 |
0,75 |
0,63 |
65 |
65 |
65 |
65 |
4680 |
1040 |
1365 |
943 |
|
БТ2-08.000 |
07 |
8 |
-"- |
14 |
0,46 и 0,7 |
0,75 |
0,63 |
65 |
65 |
65 |
65 |
2690 |
860 |
1965 |
1067 |
|
БТ2-05.000 |
04 |
5 |
-"- |
6 |
0,23 |
1,02 |
0,68 |
40 |
50 |
50 |
50 |
4760 |
845 |
1405 |
669 |
|
БТ2-05.000-01 |
10 |
5 |
-"- |
34 |
0,93 и 1,16 |
0,77 |
0,52 |
80 |
80 |
80 |
80 |
5000 |
1255 |
2080 |
1759 |
|
БТ2-05.000-02 |
12 |
5 |
-"- |
60 |
2,33 |
1,12 |
0,76 |
100 |
100 |
100 |
100 |
5200 |
1455 |
2490 |
2647 |
|
БТ2-05.000-03 |
14 |
5 |
-"- |
101 |
3,49 |
0,99 |
0,77 |
150 |
150 |
150 |
150 |
5420 |
1720 |
2765 |
3907 |
|
БТ2-09.000 |
09 |
9 |
-"- |
30 |
0,93 и 1,16 |
0,77 |
0,52 |
80 |
80 |
80 |
80 |
3050 |
1390 |
2080 |
1917 |
|
БТ2-09.000-01 |
03 |
9 |
-"- |
5 |
0,23 |
1,02 |
0,68 |
40 |
50 |
40 |
50 |
2775 |
785 |
1405 |
703 |
|
БТ2-09.000-02 |
13 |
9 |
-"- |
90 |
3,49 |
0,99 |
0,77 |
150 |
150 |
150 |
150 |
3422 |
2015 |
2866 |
4753 |
|
БТ2-10.000 |
11 |
10 |
-"- |
58 |
2,33 |
1,12 |
0,763 |
100 |
100 |
100 |
100 |
2965 |
1100 |
3000 |
3100 |
|
БТ2-05.1.000 |
10 |
5 |
Последовательная или смешанная |
34 |
0,4 |
0,53 |
0,47 |
65 |
80 |
65 |
80 |
4840 |
1145 |
2075 |
1650 |
|
БТ2-05.1.000-01 |
08 |
5 |
То же |
17 |
0,27 |
0,68 |
0,76 |
50 |
65 |
50 |
65 |
4650 |
935 |
1655 |
970 |
|
БТ2-05.1.000-02 |
12 |
5 |
-"- |
60 |
0,68 |
0,51 |
0,46 |
80 |
100 |
80 |
100 |
4925 |
1360 |
2495 |
2400 |
|
БТ2-05.1.000-03 |
14 |
5 |
-"- |
101 |
1,35 |
0,60 |
0,62 |
100 |
150 |
100 |
150 |
5085 |
1580 |
2855 |
3600 |
|
БТ2-05.1.000-04 |
16 |
5 |
-"- |
140 |
2,0 |
0,65 |
0,64 |
100 |
150 |
100 |
150 |
5225 |
1580 |
2900 |
4550 |
|
БТ2-06.1.000 |
10 |
6 |
-"- |
41 |
0,54 |
0,7 |
0,93 |
65 |
100 |
65 |
100 |
4850 |
1055 |
2120 |
1860 |
|
БТ2-06.1.000-01 |
04 |
6 |
-"- |
7 |
0,13 |
0,62 |
0,81 |
40 |
50 |
40 |
50 |
4245 |
615 |
1200 |
690 |
|
БТ2-10.1.000 |
09 |
10 |
-"- |
34 |
0,4 |
0,53 |
0,47 |
65 |
80 |
65 |
80 |
2840 |
1380 |
2480 |
1950 |
|
БТ2-10.1.000-01 |
07 |
10 |
-"- |
17 |
0,27 |
0,68 |
0,76 |
50 |
65 |
50 |
65 |
2650 |
1060 |
1965 |
1150 |
|
БТ2-11.1.000 |
09 |
11 |
-"- |
37 |
0,54 |
0,7 |
0,62 |
65 |
100 |
65 |
100 |
2785 |
1380 |
2520 |
2100 |
|
БТ2-11.1.000-01 |
03 |
11 |
-"- |
7 |
0,13 |
0,93 |
0,82 |
40 |
50 |
40 |
50 |
2500 |
785 |
1400 |
740 |
|
БТ2-04.2.000 |
09 |
11 |
-"- |
14 |
0,19 |
0,7 |
0,62 |
50 |
50 |
50 |
50 |
4650 |
950 |
1330 |
810 |
|
БТ2-04.2.000-01 |
03 |
11 |
-"- |
81 |
0,98 |
0,93 |
0,82 |
100 |
100 |
100 |
100 |
5085 |
1685 |
2115 |
2800 |
|
БТ2-08.2.000 |
08 |
4 |
-"- |
14 |
0,19 |
0,68 |
0,4 |
50 |
50 |
50 |
50 |
2640 |
1000 |
1930 |
910 |
|
БТ2-05.2.000 |
14 |
4 |
-"- |
6 |
0,1 |
0,6 |
0,33 |
40 |
40 |
40 |
40 |
4800 |
790 |
1240 |
470 |
|
БТ2-05.2.000-01 |
07 |
8 |
-"- |
34 |
0,3, 0,39 |
0,68 |
0,4 |
65 |
65 |
65 |
65 |
4950 |
1240 |
2100 |
1400 |
|
БТ2-05.2.000-02 |
04 |
5 |
-"- |
60 |
0,52 |
0,93 |
0,43 |
80 |
80 |
80 |
80 |
5050 |
1480 |
2400 |
2800 |
|
БТ2-05.2.000-03 |
10 |
5 |
-"- |
140 |
1,49 |
0,53; 0,7 |
0,25; 0,33 |
100 |
100 |
100 |
100 |
5130 |
1720 |
3100 |
4150 |
|
БТ2-09.2.000 |
12 |
5 |
-"- |
30 |
0,3 |
0,51 |
0,24 |
65 |
65 |
65 |
65 |
2950 |
1430 |
2050 |
1690 |
|
БТ2-10.2.000 |
16 |
5 |
-"- |
6 |
0,1 |
0,65 |
0,34 |
40 |
40 |
40 |
40 |
2545 |
1100 |
1440 |
630 |
|
БТ2-10.2.000-01 |
09 |
9 |
-"- |
34 |
0,39 |
0,53 |
0,25 |
65 |
65 |
65 |
65 |
2835 |
1800 |
2540 |
1850 |
Приложение 5
Справочное
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ТЕПЛООБМЕНА ПЛАСТИНЧАТЫХ ВОДОПОДОГРЕВАТЕЛЕЙ
|
Обозначение блока теплообмена |
Пластинчатый теплообменный аппарат |
Схема присоединения |
Масса блока, кг |
Габаритные размеры, мм |
||||
|
Тип |
Тепловая мощность, кВт (Гкал/ч) |
Площадь поверхности теплообмена, м2 |
длина |
ширина |
высота |
|||
|
БТ3-03/1-10.000 |
ПР0,3-10-1К Сх |
0,23 (0,2) |
10 |
Параллельная |
460 |
1800 |
995 |
1715 |
|
БТ3-06/1-25.000 |
ПР0,6-25-1К Сх |
0,46 (0,4) |
25 |
То же |
1510 |
2000 |
1405 |
1775 |
|
БТ3-06/2-31,5.000 |
ПР0,6-31,5-2К Сх |
0,7 (0,6) |
31,5 |
" |
1620 |
2060 |
1405 |
1775 |
|
БТ3-06/2-40.000 |
ПР0,6-40-2К Сх |
0,93 (0,8) |
40 |
" |
1755 |
2250 |
1450 |
1775 |
|
БТ3-06/2-50.000 |
ПР0,6-50-2К Сх |
1,2 (1,0) |
50 |
" |
1865 |
2330 |
1450 |
1775 |
|
БТ3-06/2-100.000 |
ПР0,6-100-2К Сх |
2,33 (2,0) |
100 |
" |
2630 |
3825 |
1590 |
2050 |
|
БТ3-06/2-160.000 |
ПР0,6-160-2К Сх |
3,49 (3,0) |
160 |
" |
3770 |
4170 |
1725 |
2090 |
|
БТ3 |
ПР0,3-12,5-2К Сх |
0,13 (116) (1 ступень) |
12,5 |
Смешанная |
1110 |
3000 |
995 |
1940 |
|
ПР0,3-8,0-1К Сх |
0,1 (0,084) (2 ступень) |
8,0 |
||||||
|
БТ3 |
ПР0,6-25-1К Сх |
0,27 (0,233) (1 ступень) |
25 |
" |
2195 |
3070 |
1420 |
2020 |
|
ПР0,3-16-2К Сх |
0,19 (0,167) (2 ступень) |
16 |
||||||
|
БТ3 |
ПР0,6-40-2К Сх |
0,4 (0,349) (1 ступень) |
40 |
Смешанная |
3035 |
3050 |
1430 |
1900 |
|
ПР0,6-25-1К Сх |
0,3 (0,251) (2 ступень) |
25 |
||||||
|
БТ3 |
ПР0,6-50-2К Сх |
0,54 (0,465) (1 ступень) |
50 |
|||||
|
ПР0,6-31,5-2К Сх |
0,39 (0,335) (2 ступень) |
31,5 |
" |
3315 |
3520 |
1550 |
1900 |
|
|
БТ3 |
ПР0,6-63-2К Сх |
0,68 (0,582) (1 ступень) |
63 |
" |
3636 |
3530 |
1550 |
1900 |
|
ПР0,6-40-2К Сх |
0,52 (0,48) (2 ступень) |
40 |
" |
|||||
|
БТ3 |
ПР0,6-140-2К Сх |
1,35 (1,164) (1 ступень) |
140 |
" |
5305 |
5100 |
1615 |
2080 |
|
ПР0,6-80-2К Сх |
0,98 (0,836) (2 ступень) |
80 |
||||||
|
БТ3 |
ПР0,6-140-2К Сх |
2,0 (1,745) (1 ступень) |
140 |
" |
6030 |
5775 |
1640 |
2080 |
|
ПР0,6-140-2К Сх |
1,149 (1,255) (2 ступень) |
140 |
||||||
000
000
000
000
000
000
000
Приложение 6
Справочное
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ НАГНЕТАНИЯ
|
Блок нагнетания |
Техническая характеристика |
Габаритные размеры, мм |
Масса, кг |
||||||||
|
Обозначение |
Насос |
Подача, м3/ч |
Напор, м ст. ж. |
Температура перекачиваемой жидкости, ºC |
Электропривод |
||||||
|
тип |
количество |
тип |
мощность, кВт |
длина |
ширина |
высота |
|||||
|
БН.1К-12,5-20Э |
К50-32-125 |
1 |
12,5 |
20 |
0 - 45 |
4АМ80В2У3 |
2,2 |
1522 |
480 |
1295 |
153,0 |
|
БН.1К-12,5-20Э-01 |
К50-32-125 |
1 |
12,5 |
20 |
45 - 85 |
4АМ80В2У3 |
2,2 |
1522 |
480 |
1295 |
153,0 |
|
БН.1К-25-32Э |
К65-50-160 |
1 |
25 |
32 |
0 - 45 |
4АМ100/2У3 |
5,5 |
1825 |
510 |
1415 |
143,5 |
|
БН.1К-25-32Э-01 |
К65-50-160 |
1 |
25 |
32 |
45 - 85 |
4АМ100/2У3 |
5,5 |
1825 |
510 |
1415 |
143,5 |
|
БН.1К-50-32Э |
К80-65-160 |
1 |
50 |
32 |
0 - 45 |
4АМ112М2У3 |
7,5 |
1967 |
460 |
1550 |
239,2 |
|
БН.1К-50-32Э-01 |
К80-65-160 |
1 |
50 |
32 |
45 - 85 |
4АМ112М2У3 |
7,5 |
1967 |
460 |
1550 |
239,2 |
|
БН.1К-50-50Э |
К80-50-200 |
1 |
50 |
50 |
0 - 45 |
4АМ160S2 |
15 |
2152 |
610 |
1650 |
248,0 |
|
БН.1К-50-50Э-01 |
К80-50-200 |
1 |
50 |
50 |
45 - 85 |
4АМ160S2 |
15 |
2152 |
610 |
1650 |
248,0 |
|
БН.1К-100-32Э |
К100-80-160 |
1 |
100 |
32 |
0 - 45 |
4А160S2 |
15 |
2475 |
510 |
1740 |
614,0 |
|
БН.1К-100-32Э-01 |
К100-80-160 |
1 |
100 |
32 |
45 - 85 |
4А160S2У3 |
15 |
2475 |
510 |
1740 |
614,0 |
|
БН.1К-100-80Э |
К100-65-250 |
1 |
100 |
80 |
0 - 45 |
4А200М2У3 |
37 |
2625 |
690 |
1825 |
815,0 |
|
БН.1К-100-80Э-01 |
К100-65-250 |
1 |
100 |
80 |
45 - 85 |
4А200М2У3 |
37 |
2625 |
690 |
1825 |
815,0 |
|
БН.1КМ-50-50Э |
КМ80-50-200 |
1 |
50 |
50 |
0 - 45 |
4АМ160S2ЖУ3 |
15 |
1835 |
515 |
1520 |
392,5 |
|
БН.1КМ-50-50Э-01 |
КМ80-50-200 |
1 |
50 |
50 |
45 - 85 |
4АМ160S2ДУ3 |
15 |
1835 |
515 |
1520 |
392,5 |
|
БН.1КМ-100-50Э |
КМ100-65-200 |
1 |
100 |
50 |
0 - 45 |
4АМ180М2ЖУ3 |
30 |
2040 |
550 |
1650 |
575,0 |
|
БН.1КМ-100-50Э-01 |
КМ100-65-200 |
1 |
100 |
50 |
45 - 85 |
4АМ180М2ЖУ3 |
30 |
2040 |
550 |
1650 |
575,0 |
|
БН.2К-12,5-20Э |
К50-32-125 |
2 |
12,5 |
20 |
0 - 45 |
4АМ80В2У3 |
2,2 |
1630 |
1280 |
1280 |
282,0 |
|
БН.2К-12,5-20Э-01 |
К50-32-125 |
2 |
12,5 |
20 |
45 - 85 |
4АМ80В2У3 |
2,2 |
1630 |
1280 |
1280 |
282,0 |
|
БН.2К-25-32Э |
К65-50-160 |
2 |
25 |
32 |
0 - 45 |
4АМ100L2У3 |
5,5 |
1770 |
1310 |
1400 |
390,0 |
|
БН.2К-25-32Э-01 |
К65-50-160 |
2 |
25 |
32 |
45 - 85 |
4АМ100L2У3 |
5,5 |
1770 |
1310 |
1400 |
390,0 |
|
БН.2К-50-32Э |
К80-65-160 |
2 |
50 |
32 |
0 - 45 |
4АМ112М2У3 |
7,5 |
1960 |
1260 |
1600 |
602,0 |
|
БН.2К-50-32Э-01 |
К80-65-160 |
2 |
50 |
32 |
45 - 85 |
4АМ112М2У3 |
7,5 |
1960 |
1260 |
1600 |
602,0 |
|
БН.2К-50-50Э |
К80-50-200 |
2 |
50 |
50 |
0 - 45 |
4АМ160S2 |
15 |
2142 |
1410 |
1570 |
910,0 |
|
БН.2К-50-50Э-01 |
К80-50-200 |
2 |
50 |
50 |
45 - 85 |
4АМ160S2 |
15 |
2142 |
1410 |
1570 |
910,0 |
|
БН.2К-100-32Э |
К100-80-160 |
2 |
100 |
32 |
0 - 45 |
4А160S2У3 |
15 |
2560 |
1160 |
1710 |
992,5 |
|
БН.2К-100-32Э-01 |
К100-80-160 |
2 |
100 |
32 |
45 - 85 |
4А160S2У3 |
15 |
2560 |
1160 |
1710 |
992,5 |
|
БН.2К-100-80Э |
К100-65-250 |
2 |
100 |
80 |
0 - 45 |
4А200М2У3 |
37 |
2775 |
1640 |
1800 |
1634,5 |
|
БН.2К-100-80Э-01 |
К100-65-250 |
2 |
100 |
80 |
45 - 85 |
4А200М2У3 |
37 |
2775 |
1640 |
1800 |
1634,5 |
|
БН.2КМ-50-50Э |
КМ80-50-200 |
2 |
50 |
50 |
0 - 45 |
4АМ160S2ЖУ3 |
15 |
1830 |
1316 |
1440 |
765,0 |
|
БН.2КМ-50-50Э-01 |
КМ80-50-200 |
2 |
50 |
50 |
45 - 85 |
4АМ160S2ЖУ3 |
15 |
1830 |
1316 |
1440 |
765,0 |
|
БН.2КМ-100-50Э |
КМ100-65-200 |
2 |
100 |
50 |
0 - 45 |
4АМ180М2ЖУ3 |
30 |
2190 |
1818 |
1765 |
1249,5 |
|
БН.2КМ-100-50Э-01 |
КМ100-65-200 |
2 |
100 |
50 |
45 - 85 |
4АМ180М2ЖУ3 |
30 |
2190 |
1818 |
1765 |
1249,5 |
Примечание. Указанные типы насосных агрегатов приняты при максимальном КПД.
Приложение 7
Справочное
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ГЕНЕРАТОРОВ ТЕПЛА, ВЫПУСКАЕМЫХ С 1986 Г.
|
Блок генератора тепла |
Технические характеристики |
Габаритные размеры, мм |
Масса, кг |
||||||||||||||||
|
Обозначение |
Автоматизированный котел |
Назначение |
Мощность, МВт (Гкал)/ч |
КПД, % |
Аэродинамическое сопротивление, МПа (кгс)/см2 не более |
Вид топлива |
Теплота сгорания газа, МДж/м3 (ккал/м3) |
Расход газа, м3/ч |
Давление газа перед котлоагрегатом, кПа (кгс)/см2 |
Давление воздуха, кПа (кгс)/см2 |
Расход воздуха, м3/ч |
Тип горелочного блока |
Тип автоматики |
Принцип автоматического регулирования |
Длина |
Ширина |
Высота |
||
|
тип |
количество |
||||||||||||||||||
|
БТГ-БГ-СхОВ |
Братск 1Г |
30 |
Централизованное теплоснабжение отопительно-вентиляционных систем |
0,99 (0,85) |
91,5 |
0,015 (0,15) |
Природный газ |
36 (8600) |
108 |
2,7 (270) |
0,834 (85) |
1085 |
Л1-Н |
АМКО-К1 |
Позиционный 0; 40 и 100 % |
4500 |
1300 |
3000 |
4850 |
|
БТГ-БГ-Сx08Г |
Братск 1Г |
30 |
Централизованное теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение |
0,99 (0,85) |
91,5 |
0,015 (0,15) |
То же |
36 (8600) |
108 |
2,7 (270) |
0,834 (85) |
1085 |
Л1-Н |
АМКО-К1 |
Позиционный 0; 40 и 100 % |
4500 |
1300 |
3000 |
5130 |
|
БТГ-ФГ-СхОВ |
Факел Г |
20 |
Централизованное теплоснабжение отопительно-вентиляционных систем |
1,0 (0,86) |
91 |
- |
" |
36 (8600) |
113 |
2,75 (275) |
- |
- |
Л1-Н или Л1-Н (КСУ) |
АМКО-К1 или КСУ-Г-2 |
Позиционный 0; 40 и 100 % |
3650 |
1280 |
3000 |
4820 |
|
БТГ-ФГ-СхОВГ |
Факел Г |
20 |
Централизованное теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение |
1,0 (0,86) |
91 |
- |
" |
36 (8600) |
113 |
2,75 (275) |
- |
- |
Л1-Н или Л1-Н (КСУ) |
АМКО-К1 или КСУ-Г-2 |
Позиционный 0; 40 и 100 % |
3855 |
1445 |
3000 |
4900 |
Продолжение
|
Блок генератора тепла |
Технические характеристики |
Габаритные размеры, мм |
Масса, кг |
||||||||||||||||
|
Обозначение |
Автоматизированный котел |
Назначение |
Мощность, МВт (Гкал)/ч |
КПД, % |
Расход топлива, кг/ч |
Вид топлива |
Площадь поверхности нагрева, м2 |
Объем воды в котле, м3 |
Температура уходящих газов, °С |
Гидравлическое сопротивление, кПа, не более |
Аэродинамическое сопротивление, кПа, не более |
Установленная мощность токоприемников в пределах котла, кВт |
Тип автоматики |
Принцип автоматического регулирования |
длина |
ширина |
высота |
||
|
тип |
количество |
||||||||||||||||||
|
БТГ-ФЛЖ-СхОВ |
Факел 08ЛЖ |
25 |
Централизованное теплоснабжение отопительно-вентиляционных систем |
0,8 |
89 |
90 |
Печное бытовое ТПБ, ТУ 38-101656-76 |
45 |
0,75 |
70 - 210 |
25 |
400 |
2 |
|
Позиционный 0; 40 и 100 % |
4500 |
1280 |
3000 |
4770 |
|
БТГ-ФЛЖ-СхОГВ |
Факл 08ЛЖ |
25 |
Централизованное теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение |
0,8 |
89 |
90 |
То же |
45 |
0,75 |
70 - 210 |
25 |
400 |
2 |
|
Позиционный 0; 40 и 100 % |
4740 |
1445 |
3000 |
4510 |
Примечание. В настоящей таблице условные обозначения блоков генераторов тепла приведены по ЕСКД.
Приложение 8
Справочное
ПЕРЕЧЕНЬ ТЕХНИЧЕСКИХ УСЛОВИЙ НА ИЗГОТОВЛЕНИЕ ТИПОВЫХ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ
|
Номер ТУ |
Наименование |
Срок действия |
|
36-808-85* |
Узлы и детали стальных труб для монтажа внутренних систем отопления, водоснабжения и газоснабжения зданий |
- |
|
36-737-85* |
Узлы и детали из чугунных канализационных труб для внутренних систем канализации зданий |
- |
|
36-2512-82 |
Узлы обвязки чугунных радиаторов унифицированные |
01.03.88* |
|
36-2222-78 |
Грязевики РУ16 |
31.12.89 |
|
36-1972-76 |
Подставки под калориферы |
31.12.89 |
|
36-1486-78 |
Элеваторы стальные № 1 - 7 |
31.12.88* |
|
36-1949-76 |
Полотенцесушитель ПУ |
31.12.89 |
|
36-1969-76 |
Труба смывная |
31.12.89 |
|
21-26-104-83 |
Фонтанчик напольный с педальным пуском Фт-П-Н |
01.01.89 |
|
21-26-105-80 |
Ванна стальная эмалированная |
31.12.85* |
|
21-РСФСР-52-79 |
Ванна ножная керамическая с наклонным дном ТИ-49 |
- |
|
36-710-82Е |
Кран для спуска воздуха СТД-7073В |
31.12.87* |
|
36-УССР-17-80 |
Блоки конвекторные («Комфорт», «Аккорд») |
01.04.85* |
|
400-28-85-80 |
Регистры для отопления ванных комнат |
10.09.85* |
|
21-26-100-74 |
Трубы канализационные из полиэтилена высокой плотности и фасонные части к ним |
01.01.80* |
|
21-26-231-79 |
Воздухосборники проточные горизонтальные и вертикальные Ру10 атм |
31.12.89 |
|
36-2217-79 |
Шланг гибкий из пластмассовой трубки |
01.11.84* |
|
19-051-259-80 |
Трубы напольные из полиэтилена низкого давления |
- |
|
21-РСФСР-50-80 |
Ванны медицинские керамические |
01.06.85* |
|
21-РСФСР-330-75 |
Писсуары напольные (уриналы) и унитазы напольные |
31.12.85* |
|
36-2257-80 |
Скобы СТД 651 |
01.07.90 |
|
36-2366-81 |
Кронштейны |
01.01.91 |
|
36-2367-81 |
Хомуты СТД 805 |
01.01.91 |
|
- |
Временные рекомендации по применению муфт безрезьбовых соединительных СТД 1157 при монтаже внутренних систем холодного и горячего водоснабжения (шифр 4-468, 1980 г.) |
- |
|
- |
Инструкция по эксплуатации и монтажу чаши чугунной эмалированной напольной |
- |
|
- |
Инструкция по монтажу и эксплуатации ванны чугунной эмалированной, 1983 |
- |
|
- |
Рекомендации по монтажу и эксплуатации систем отопления с конвекторами «Комфорт-20» |
- |
|
- |
То же с конвекторами «Аккорд» и «Север» |
- |
|
36-2447-82 |
Вставки гибкие к насосам типа ВГН (виброизолирующие) |
- |
|
36-2445-82 |
Заготовки внутренней хозфекальной канализации из пластмассовых канализационных труб и фасонных частей |
|
|
21-26-302-84 |
Конвекторы отопительные настенные с кожухом малой глубины «Универсал» |
|
|
26-01-432-85 |
Теплообменники стальные эмалированные |
- |
|
- |
Рекомендации по расчету, монтажу; эксплуатации систем водяного отопления со стальными конвекторами с кожухом «Универсал» и секционными чугунными радиаторами типа МС (1986 г.) |
|
|
21-26-261-85 |
Баки расширительные |
01.01.90 |
|
21-26-125-85 |
Арматура больничного слива |
01.01.90 |
|
21-26-036-85 |
Конвекторы отопительные стальные типа «Аккорд» |
31.12.90 |
|
21-26-315-85 |
Конвекторы отопительные «Север» |
01.01.88 |
|
36-2673-84 |
Баки расширительные и конденсационные |
21.02.90 |
|
21-26-333-85 |
Гелиосистема горячего водоснабжения жилого дома |
01.01.90 |
|
26-17-017-85 |
Комплект деталей сифона прямого чугунного с латунным выпуском и переливом для ванн |
31.12.90 |
|
21-26-342-86 |
Радиаторы чугунные отопительные МС-90 |
01.01.88* |
|
21-26-338-86 |
Краны водоразборные пластмассовые Ду 15 мм |
01.01.90 |
|
21-26-340-86 |
Смеситель для мойки с одной рукояткой «Невик» |
01.06.91 |
|
21-26(1)-132-87 |
Смесители для моек и умывальников центральные с новыми подводками |
- |
|
- |
Ванны моечные ВМСМ. Паспорт (1987) |
- |
|
21-26(1)-105-86 |
Смесители для моек и умывальников центральные с гибкими подводками |
- |
|
26-07-1392-86 |
Клапаны (вентили) запорные муфтовые латунные на Ру 1,0 и 1,6 МПа |
01.08.96 |
|
38-3040-86 |
Клапан смывного бачка |
20.05.91 |
|
36.19.28-001-86 |
Грязевики |
- |
|
36.21.24-2-87 |
Водостоки внутренние пластмассовые типа ВВП |
01.10.92 |
|
102-1284766-1-86 |
Полотенцесушитель ПС-01.00 |
01.07.91 |
|
21-26-355-87 |
Конвектор отопительный стальной напольный типа «Универсал» |
01.08.92 |
|
21-26-337-86 |
Бачок смывной высокорасполагаемый чугунный |
01.01.91 |
* Требуется переработка.
Примечание. В качестве дополнения к указанному перечню см. ВСН 502-87 (приложение 5).
