СССР
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ
РЕГУЛИРОВОЧНЫЕ,
ГАЙКИ И ОПОРНЫЕ ПЛАСТИНЫ,
ДЛЯ МОНТАЖА ОБОРУДОВАНИЯ.
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 26-1420-75
Москва
РАЗРАБОТАН Всесоюзным научно-исследовательским и конструкторским институтом химического машиностроения (НИИхиммаш)
Директор Румянцев И.И.
Начальник базового
научно-исследовательского
отдела стандартизации и
руководитель темы Дюкин В.В.
Начальник сектора Лязгунов А.П.
Исполнители: Бутурлинская Т.О.
Осипова П.М.
ВНЕСЕН Техническим управлением Министерства
Начальник Технического
управления Васильев A.M.
Начальник Всесоюзного
промышленного объединения Григорьев П.Д.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Центральным проектно-конструкторским и технологическим бюро научной организации производства, труда и управления
Главный инженер Поливанов Б.В.
Заведующий отделом стандартизации Кричевский М.Ю.
УТВЕРЖДЕН:
Заместитель Министра Руцкой А.Г.
ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ: 11-3-47/305 от 2.04.76
УТВЕРЖДАЮ
Заместитель Министра
_________ Руцкой А.Г.
«30» 06. 1975 г.
ОТРАСЛЕВОЙ СТАНДАРТ
|
Винты
регулировочные, гайки и опорные пластины |
ОСТ 26-1420-75 Введен: впервые |
Письмом Министерства Срок введения установлен
от 2.04.1976 г. с 01.07.76 г.
№ 11-3-47/305 по 01.07.86 г.
(Измененная редакция. Изм. № 1).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на регулировочные винты, гайки и опорные пластины, применяемые при бесподкладочном монтаже оборудования, изготовляемого отраслью химического машиностроения.
2. Регулировочные винты, гайки являются монтажным инструментом, а опорные пластины являются монтажным приспособлением.

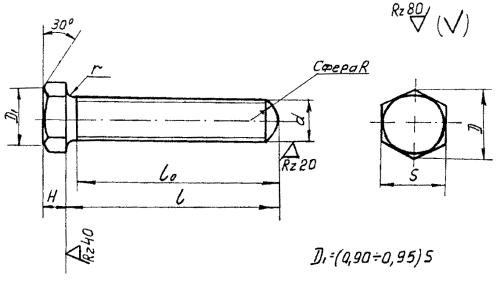

3. Конструкция и размеры регулировочных винтов должны соответствовать указанным на чертеже 1 и табл. 1 или на черт. 1а и табл. 1а.
(Измененная редакция. Изм. № 2).
Черт. 1
(Измененная редакция. Изм. № 2).
Таблица 1
Размеры в мм
|
Шаг резьбы |
Длина винта l |
Длина резьбы lo |
Высота головки Н |
Размер под ключ S |
Диаметр описанной окружности D, не менее |
Радиус сферы R |
Радиус под головкой ¡ |
Пред. смещение оси головки относительно оси стержня |
Допускаемая нагрузка на винт при отклонении от перпендикулярности оси винта к поверхности опорной пластины не более 5° |
Масса винта, кг |
|
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||||||
|
не менее |
не более |
|||||||||||||||
|
кгс |
(кН) |
|
||||||||||||||
|
12 |
1,75 |
120 |
116 |
7 |
±0,29 |
17 |
-0,43 |
18,7 |
12 |
0,6 |
1,6 |
0,45 |
170 |
1,7 |
0,118 |
|
|
16 |
2,0 |
140 |
135 |
9 |
22 |
-0,52 |
24,3 |
16 |
1,6 |
0,6 |
400 |
4,0 |
0,246 |
|
||
|
20 |
2,5 |
150 |
144 |
11 |
±0,35 |
27 |
29,9 |
20 |
0,8 |
2,2 |
770 |
7,7 |
0,416 |
|
||
|
24 |
3,0 |
160 |
154 |
13 |
32 |
-1,0 |
35,0 |
25 |
2,2 |
0,7 |
1250 |
12,5 |
0,645 |
|
||
|
30 |
3,5 |
180 |
172 |
17 |
41 |
45,2 |
32 |
1,0 |
2,7 |
2450 |
24,5 |
1,17 |
|
|||
|
36 |
4,0 |
200 |
192 |
20 |
±0,42 |
50 |
55,4 |
32 |
3,2 |
3900 |
39,0 |
1,9 |
|
|||
|
42 |
4,5 |
200 |
190 |
23 |
60 |
-1,2 |
66,4 |
40 |
1,2 |
3,3 |
0,8 |
5800 |
58,0 |
2,68 |
|
|
|
48 |
5,0 |
240 |
230 |
26 |
70 |
77,7 |
50 |
1,6 |
4,3 |
8200 |
82,0 |
4,18 |
|
|||
Пример условного обозначения винта диаметром резьбы d = 16 мм, длиной l = 140 мм:
Винт М 16´140 ОСТ 26-1420-75

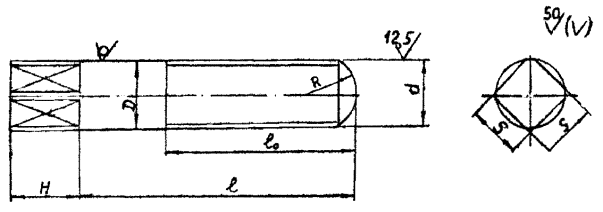

Черт. 1а
Таблица 1а
Размеры в мм
|
Шаг резьбы |
Длина винта l |
Длина резьбы lo |
Длина шлица Н |
Размер под ключ S |
Радиус сферы R |
Диаметр стержня заготовки |
Допускаемая нагрузка на винт при отклонении от перпендикулярности оси винта к поверхности опорной пластины не более 5° |
Масса винта, кг |
|
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||||
|
кгс |
(кН) |
|
|||||||||||
|
12 |
1,75 |
120 |
116 |
7 |
±0,29 |
9 |
-0,2 |
12 |
12 |
170 |
1,7 |
0,106 |
|
|
16 |
2,0 |
140 |
135 |
9 |
13 |
-0,24 |
16 |
16 |
400 |
4,0 |
0,221 |
|
|
|
20 |
2,5 |
150 |
144 |
11 |
±0,35 |
15 |
20 |
20 |
770 |
7,7 |
0,70 |
|
|
|
24 |
3,0 |
160 |
154 |
13 |
19 |
-0,28 |
25 |
24 |
1250 |
12,5 |
0,568 |
|
|
|
30 |
3,5 |
180 |
172 |
17 |
24 |
-0,34 |
32 |
30 |
2450 |
24,5 |
,000 |
|
|
|
36 |
4,0 |
200 |
192 |
20 |
±0,42 |
30 |
32 |
36 |
3900 |
39,0 |
1,600 |
|
|
|
42 |
4,5 |
200 |
190 |
23 |
36 |
-0,4 |
40 |
42 |
5800 |
58,0 |
2,174 |
|
|
|
48 |
5,0 |
240 |
230 |
26 |
41 |
50 |
48 |
8200 |
82,0 |
3,410 |
|
||
Пример условного обозначения винта диаметром резьбы d = 16 мм, длиной l = 140 мм с квадратной головкой:
Винт М 16´140-1 ОСТ 26-1420-75

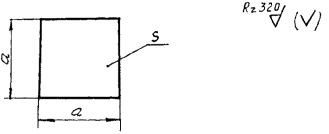

4. Конструкция и размеры опорной пластины должны соответствовать указанным на чертеже 2 и в табл. 2
Черт. 2
(Измененная редакция. Изм. № 2).
Таблица 2
|
Размеры пластин, мм не менее |
|||
|
кгс |
кН |
а |
S |
|
|
1,7 |
40 |
6 |
|
400 |
4,0 |
55 |
8 |
|
770 |
7,7 |
70 |
10 |
|
1250 |
12,5 |
80 |
10 |
|
2450 |
24,5 |
105 |
12 |
|
3900 |
39,0 |
125 |
16 |
|
5800 |
58,0 |
145 |
18 |
|
8250 |
82,5 |
165 |
20 |
Пример условного обозначения пластины опорной с размером а = 70 мм и толщиной S = 10 мм:
Пластина опорная 70´70´10 ОСТ 26-1420-75

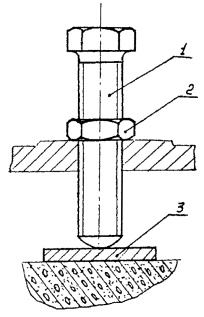

5. Комплект деталей в сборе дан на черт. 3.
1 - винт регулировочный; 2 - гайка по ГОСТ 15521-70; 3 - пластина опорная
Черт. 3
6. Материал: регулировочных винтов - сталь марки 45 по ГОСТ 1050-74;
гаек - сталь марки 25 по ГОСТ 1050-74;
опорных пластин - СтО по ГОСТ 380-71.
Допускается изготовлять винты из стали 35 по ГОСТ 1050-74.
7. Класс прочности винтов не ниже 6.6 по ГОСТ 1759-70
8. Резьба по ГОСТ 24705-81.
(Измененная редакция. Изм. № 1, 2).
9. Поля допусков резьб: регулировочных винтов - 8д
гаек - 7Н по ГОСТ 16093-81.
(Измененная редакция. Изм. № 2).
10. Вид покрытия регулировочных винтов и гаек кадмиевый электролитический с хроматированием. Толщина покрытия 9 мкм.
11. Партия винтов должна испытываться на твердость, растяжение образцов, ударную вязкость и на разрыв; партия гаек - на твердость в соответствии с требованиями ГОСТ 1759-70.
12. Остальные технические требования на регулировочные винты и гайки по ГОСТ 1759-70.
13. Правила приемки винтов и гаек по ГОСТ 17769-83, правила упаковки винтов и гаек, маркировка тары по ГОСТ 18160-72.
(Измененная редакция. Изм. № 2).
14. Маркировка винта - числовое значение диаметра резьбы.
15. Для увеличения срока службы винтов рекомендуется нижнюю выступающую часть винта перед заливкой бетоном, обернуть парафинированной бумагой, рубероидом или другими материалами для предохранения резьбы от попадания бетона.
