Постановление Госстроя России от 27.12.1999 № 91
О принятии изменения к СНиП II-7-81
«Строительство в сейсмических районах»
Госстрой России ПОСТАНОВЛЯЕТ:
Принять и ввести в действие с 1 января 2000 года изменение № 5 к СНиП II-7-81 «Строительство в сейсмических районах», разработанное ЦНИИСКом им. Кучеренко и внесенное Управлением стандартизации, технического нормирования и сертификации Госстроя России.
Председатель А.Ш. Шамузафаров
Изменение № 5 СНиП II-7-81
«Строительство в сейсмических районах»
1. Пункт 1.1. изложить в следующей редакции:
«Настоящие нормы следует соблюдать при проектировании зданий и сооружений, возводимых на площадках сейсмичностью 7, 8 и 9 баллов».
2. Пункт 1.2. дополнить абзацем следующего содержания:
«Для обеспечения сейсмостойкости зданий и сооружений допускается применение сейсмоизоляции и других систем регулирования динамической реакции сооружения при условии проектирования их по специальным техническим условиям, согласованным с Госстроем России».
3. Пункт 1.3. изложить в следующей редакции:
«Интенсивность сейсмических воздействий в баллах (сейсмичность) для района строительства следует принимать на основе комплекта карт общего сейсмического районирования территории Российской Федерации - ОСР-97, утвержденных Российской академией наук. Указанный комплект карт* предусматривает осуществление антисейсмических мероприятий при строительстве объектов и отражает 10 % - (карта А), 5 % - (карта В), 1 %-ную (карта С) вероятность возможного превышения (или 90 %-, 95 %- и 99 %-ную вероятность не превышения) в течение 50 лет указанных на картах значений сейсмической интенсивности.
Указанная на картах сейсмическая интенсивность относится к участкам со средними по сейсмическим свойствам грунтам (II категории, согласно табл. 1).
Комплект карт ОСР-97 (А, В, С) позволяет оценивать на трех уровнях степень сейсмической опасности и предусматривает осуществление антисейсмических мероприятий при строительстве объектов трех категорий, учитывающих ответственность сооружений:
Карта А - массовое строительство;
Карты В и С - объекты повышенной ответственности и особо ответственные объекты.
Решение о выборе карты при проектировании конкретного объекта принимается заказчиком по представлению генерального проектировщика, за исключением случаев, оговоренных в других нормативных документах».
4. Пункт 1.6. изложить в следующей редакции:
«На площадках, сейсмичность которых превышает 9 баллов, возводить здания и сооружения, как правило, не допускается. При необходимости строительство на таких площадках допускается по специальным техническим условиям, согласованным с Госстроем России».
5. Раздел 1 следует дополнить пунктом 1.7. следующего содержания:
«1.7. С целью получения достоверной информации о работе конструкций при интенсивных землетрясениях и колебаниях прилегающих к зданиям и сооружениям грунтов в проектах уникальных зданий и сооружений следует предусматривать установку станций инженерно-сейсмометрических наблюдений.
Проекты станций должны разрабатываться по специальным техническим условиям, согласованным с Госстроем России».
6. Из формулы (1) исключить символ К2. Дополнить примечание к пункту 2.5 текстом следующего содержания:
«При сейсмичности площадки 8 баллов и более при грунтах III категории к значению Sik вводится множитель 0,7, учитывающий нелинейное деформирование грунтов при сейсмических воздействиях».
7. В пункте 2.5. в первом абзаце после слов «сооружения» вставить слова «(кроме гидротехнических сооружений)».
8. Пункт 2.6. изложить в следующей редакции:

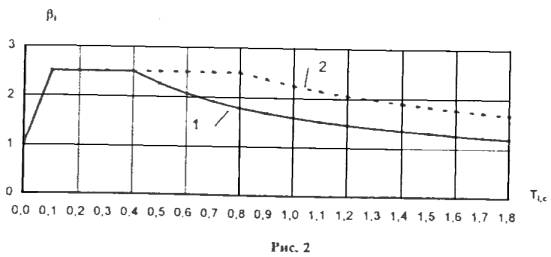

«Значения коэффициента динамичности bi в зависимости от расчетного периода собственных колебаний Тi здания или сооружения по i-му тону при определении сейсмических нагрузок следует принимать по формулам (3) и (4) или рис. 2.
Для грунтов I и II категорий по сейсмическим свойствам (кривая 1)
при Тi £ 0,1с bi = 1 + 15Тi
при 0,1с < Тi < 0,4с bi = 2,5 (3)
при Тi ³ 0,4с bi = 2,5 (0,4/ Тi)0,5
Для грунтов III категории по сейсмическим свойствам (кривая 2)
при Тi £ 0,1с bi = 1 + 15Тi
при 0,1с < Тi < 0,8с bi = 2,5 (4)
при Тi ³ 0,8с bi = 2,5 (0,8/ Тi)0,5
Во всех случаях значения bi должны приниматься не менее 0,8.
Примечание. При расчете транспортных и гидротехнических сооружений выбор зависимостей bi(Т), предусмотренных настоящим пунктом, следует производить согласно указаниям разделов 4 и 5.
9. Таблицу 3 изложить в следующей редакции:
|
Значения К1 |
|
|
1. Здания и сооружения, в конструкциях которых повреждения или неупругие деформации не допускаются |
1 |
|
2. Здания и сооружения, в конструкциях которых могут быть допущены остаточные деформации и повреждения, затрудняющие нормальную эксплуатацию, при обеспечении безопасности людей и сохранности оборудования, возводимые: |
|
|
из железобетонных крупнопанельных или монолитных конструкций |
0,22 |
|
со стальным каркасом без вертикальных диафрагм или связей |
0,25 |
|
то же, с диафрагмами или связями |
0,22 |
|
с железобетонным каркасом без вертикальных диафрагм или связей |
0,35 |
|
то же, с диафрагмами или связями |
0,25 |
|
из кирпичной или каменной кладки |
0,35 |
|
3. Здания и сооружения, в конструкциях которых могут быть допущены значительные остаточные деформации, трещины, повреждения отдельных элементов, их смещения, временно приостанавливающие нормальную эксплуатацию при обеспечении безопасности людей |
0,12» |
10. Таблицы 4 и 5 из текста документа исключить. Раздел 2 дополнить пунктом 2.18. следующего содержания: «Необходимость учета сейсмических воздействий при проектировании зданий и сооружений, разрушение которых не связано с гибелью людей, порчей ценного оборудования и не вызывает прекращения непрерывных производственных процессов (склады, крановые эстакады, небольшие мастерские и др.), а также временных зданий и сооружений устанавливается заказчиком.»
11. Таблицу 6 изложить в следующей редакции:
|
Кy |
|
|
1. Высокие сооружения небольших размеров в плане (башни, мачты, дымовые трубы, отдельно стоящие шахты лифтов и т.п.) Здания со стойками в первом этаже при соотношении податливости вышележащего и первого этажей, равном 0,25 и более |
1,5 |
|
2. Каркасные здания, стеновое заполнение которых не оказывает влияния на их деформативность |
1,3 |
|
3. Здания и сооружения, не указанные в поз. 1-2, кроме гидротехнических сооружений |
1» |
12. Таблицу 7 изложить в следующей редакции:
|
Значения mкр |
|
|
При расчетах на прочность |
|
|
1. Стальные, деревянные, железобетонные с жесткой арматурой |
1,3 |
|
2. Железобетонные со стержневой и проволочной арматурой, кроме проверки на прочность наклонных сечений |
1,2 |
|
3. Железобетонные при проверке на прочность наклонных сечений |
1,0 |
|
4. Каменные, армокаменные и бетонные |
|
|
при расчете на внецентренное сжатие |
1,0 |
|
при расчете на сдвиг и растяжение |
0,8 |
|
5. Сварные соединения |
1,0 |
|
6. Болтовые и заклепочные соединения |
1,1 |
|
При расчетах на устойчивость |
|
|
7. Стальные элементы гибкостью свыше 100 |
1,0 |
|
8. То же, гибкостью до 20 |
1,2 |
|
9. То же, гибкостью от 20 до 100 |
От 1,2 до 1,0 по интерполяции |
Примечание. При расчете стальных и железобетонных конструкций, подлежащих эксплуатации в неотапливаемых помещениях или на открытом воздухе при расчетной температуре ниже минус 40 °С, следует принимать mкр = 0,9, в случае проверки прочности наклонных сечений mкр = 0,8.»
13. В пункте 5.14 записать: «К1 - 0,25; bi - по формулам (3) или (4).»
14. Таблицу 8 изложить в следующей редакции:
|
Расстояние между швами, м |
Высота, м (количество этажей) |
||||
|
сейсмичность площадки, баллы |
|||||
|
7, 8 |
9 |
7 |
8 |
9 |
|
|
1. Стальной каркас |
По требованиям для несейсмических районов, но не более 150 м |
По требованиям для несейсмических районов |
|||
|
2. Железобетонный каркас: |
|
|
|
|
|
|
- связевый (с вертикальными железобетонными диафрагмами или ядрами жесткости, воспринимающими сейсмическую нагрузку); |
80 |
60 |
51(16) |
39(12) |
30(9) |
|
- рамный с заполнением из штучной кладки; |
80 |
60 |
30(9) |
23(7) |
17(5) |
|
- рамный без заполнения |
80 |
60 |
30(6) |
24(5) |
14(4) |
|
3. Стены из монолитного железобетона |
80 |
60 |
75(24) |
63(20) |
51(16) |
|
4. Стены из железобетонных панелей |
80 |
60 |
45(14) |
39(12) |
30(9) |
|
5. Многослойные стены с внутренним слоем из монолитного железобетона и наружными слоями из штучной кладки |
80 |
60 |
39(12) |
30(9) |
24(7) |
|
6. Стены из крупных бетонных или виброкирпичных блоков. Стены из виброкирпичных панелей |
80 |
60 |
30(9) |
23(7) |
17(5) |
|
7. Стены комплексной конструкции из кирпича, природных правильной формы и бетонных камней и мелких блоков при кладке: |
|
|
|
|
|
|
1 категории |
80 |
60 |
20(6) |
17(5) |
14(4) |
|
2 категории |
80 |
60 |
17(5) |
14(4) |
11(3) |
|
8. Стены из кирпича, природных и бетонных камней и мелких блоков, кроме указанных в поз. 7 при кладке: |
|
|
|
|
|
|
1 категории |
80 |
60 |
17(5) |
14(4) |
11(3) |
|
2 категории |
80 |
60 |
14(4) |
11(3) |
8(2) |
|
9. Стены из мелких ячеистобетонных блоков |
40 |
30 |
8(2) |
8(2) |
4(1) |
Примечание. За высоту здания принимается разность отметок низшего уровня отмостки или спланированной поверхности земли, примыкающей к зданию, или низа верхнего перекрытия.»
15. Приложения 1 и 2 исключить.
