ГОСТ 24390-99

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРАНЫ КОЗЛОВЫЕ ЭЛЕКТРИЧЕСКИЕ КОНТЕЙНЕРНЫЕ

Основные параметры и размеры

Container gantry electrical cranes.

Basic parameters and dimensions

Дата введения 2000-07-01

1 Область применения

Настоящий стандарт распространяется на козловые электрические контейнерные краны грузоподъемностью на захвате 6,3; 12,5; 24; 30,5 и 45 т, передвигающиеся по крановым путям, управляемые из кабины, работающие на трехфазном токе напряжением 220 или 380 В частотой 50 Гц, изготавливаемые в климатическом исполнении У и Т категории размещения 1 по ГОСТ 15150 для ветровой нагрузки по ГОСТ 1451, предназначенные для перегрузки и складирования универсальных, специализированных среднетоннажных и крупнотоннажных контейнеров массой брутто 3; 5; 6; 24; 30,5 т по ГОСТ 18477 и ГОСТ 26380, а также автомобильных полуприцепов массой брутто 45 т на железнодорожных станциях, морских и речных портах и складах промышленных предприятий, оптово-снабженческих базах.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения

ГОСТ 1575-87 Краны грузоподъемные. Ряды основных параметров

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18477-79 Контейнеры универсальные. Типы, основные параметры и размеры

ГОСТ 25546-82 Краны грузоподъемные. Режимы работы

ГОСТ 26380-84 Контейнеры специализированные групповые. Типы, основные параметры и размеры

3 Основные параметры и размеры

3.1 Основные параметры и размеры козловых электрических контейнерных кранов должны соответствовать указанным на рисунке 1 и в таблице 1.

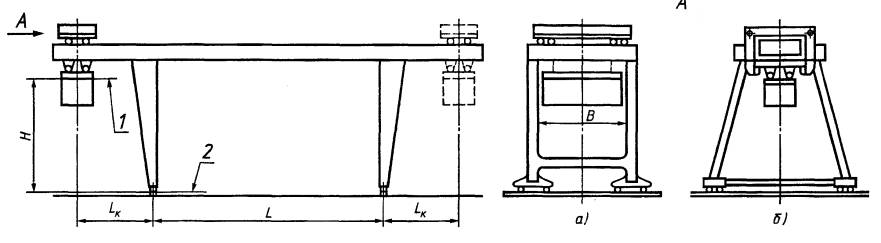

1 - нижняя плоскость захвата; 2 - уровень головки кранового рельса

а - прямоугольное сечение опоры; б - трапециевидное сечение опоры

Рисунок 1


Таблица 1

Основные параметры и размеры

Показатели кранов при грузоподъемности на контейнерном захвате, т

6,3; 12,5

24

30,5

45

Группа режима работы крана по ГОСТ 25546

3 К;

4 К;

5 К;

6 К

Пролет L, м

16; 25

16; 20*;

25; 32;

40

Рабочий вылет консоли Lк, м, не менее

3,2*; 4,5

5,0;

8,0**;

9,2**

Расстояние между опорами В, м, не менее

-

14***;

16***

Высота подъема контейнерного захвата, над уровнем головки кранового рельса Н, м, не менее

8; 9

9,0; 10,8

9; 10; 11; 12,5; 13,5

Угол поворота контейнерного захвата, в горизонтальной плоскости, не менее

+ 240°

± 7,5°

- 60°



Скорость подъема (опускания) груза, по ГОСТ 1575, м/с

0,125; 0,16; 0,2; 0,25; 0,32; 0,4

Скорость передвижения грузовой тележки по ГОСТ 1575, м/с

0,63; 0,8; 1,0; 1,25; 1,6

Скорость передвижения крана по ГОСТ 1575, м/с

0,63; 0,8; 1,0; 1,25; 1,6; 2,0

Предел регулирования скоростей, не менее

1 : 8

Нагрузка на колесо при работе, кН, не более

150; 200

300

* По согласованию с заказчиком.

** Допускается бесконсольный вариант.

*** Только для консольных конструкций.

Допускается изменение от указанных в табл. 1 основных параметров и размеров по согласованию с заказчиком при изготовлении по индивидуальным заказам.

Примеры условных обозначений:

Двухконсольный козловой электрический контейнерный кран грузоподъемностью на контейнерном захвате 30,5 т, пролетом 25 м, высотой подъема контейнерного захвата 9 м и вылетом консолей по 5 м:

ККК 30,5-25-9-5 ГОСТ 24390-99

То же, бесконсольный грузоподъемностью на контейнерном захвате 30,5 т, пролетом 25 м, высотой подъема 9 м:

ККК 30,5-25-9 ГОСТ 24390-99

Ключевые слова: козловые электрические контейнерные краны, размеры, грузоподъемность, пролет, высота подъема, режим работы, скорости, давление
