ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ТРОЙНИКОВЫЕ ВВЕРТНЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ



ГОСТ 28941.10-91







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов с развальцовкой

ТРУБЫ ТРОЙНИКОВЫЕ ВВЕРТНЫЕ ПРОХОДНЫЕ

Конструкция

Flare reducing branch tee fittings.

Construction

ГОСТ
28941.10-91

Дата введения 01.01.92

Настоящий стандарт распространяется на тройниковые проходные ввертные соединения трубопроводов с уплотнением резиновым кольцом круглого сечения и развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

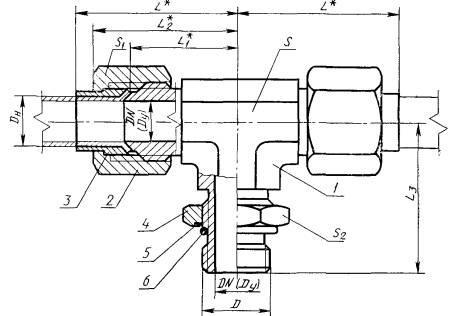

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб - по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

* Размеры для справок.

1 - ввертной тройник по ГОСТ 28941.22; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27; 4 - установочная гайка по ГОСТ 25065; 5 - защитная шайба по ГОСТ 25065; 6 - резиновое кольцо по ГОСТ 9833, типоразмеры колец - по ГОСТ 25065

Размеры, мм

Группа

Dн

DN

(Dy)

D

L

L1

L2

L3

Размеры под ключ

Масса 1000 шт., кг

S

S1

S2

2

4

3

М8´1

32

33,5

23

28

8

12

53,5

6

4

М10´1

34,5

12

14

83,1

8

6

М12´1,5

36

41,0

26

32

12

17

118,8

10

8

М14´1,5

41

42,0

27

36

14

19

148,5

12

10

М16´1,5

45

43,0

30

39

17

22

188,4

(14)

12

М18´1,5

49

45,0

32

42

19

27

24

281,8

15

284,2

18

15

М22´1,5

53

52,0

35

46

24

32

30

467,0

22

20

М27´2

64

59,0

43

55

27

36

619,6

28

25

М33´2

71

65,0

48

61

36

41

849,0

(34)

32

М42´2

80

71,0

56

70

41

50

1395,3

35

1404,3

42

40

М48´2

85

78,0

58

74

50

60

2038,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10 - ГОСТ 28941.10-91



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки - 1997 г., периодичность проверки - 5 лет
