СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ



ГОСТ 28941.6-91







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.92

Настоящий стандарт распространяется на переборочные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

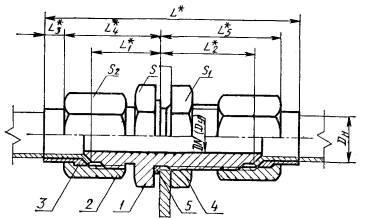

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

^* Размеры для справок.

1 - переборочный штуцер по ГОСТ 28941.18; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27; 4 - контргайка по ГОСТ 15803; 5 - прокладка по ГОСТ 23358

Размеры, мм

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с D_н = 10 мм:

Соединение 2-10 - ГОСТ 28941.6-91
