ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ
ПРИ РАСТЯЖЕНИИ ПЕРПЕНДИКУЛЯРНО ПЛАСТИ ПЛИТЫ

ГОСТ 10636-90
(СТ СЭВ 1770-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Срок действия с 01.01.91
до 01.01.96

Настоящий стандарт распространяется на древесностружечные плиты и устанавливает метод определения предела прочности при растяжении перпендикулярно пласти плиты.

Стандарт не распространяется на плиты с облицованной или отделанной поверхностью.

1. ОТБОР ОБРАЗЦОВ

1.1. Правила отбора, количество, точность изготовления и кондиционирование образцов - по ГОСТ 10633.

1.2. Образцы должны иметь форму квадрата в плане со стороной 50 мм.

Допускается для нужд народного хозяйства использовать образцы с размерами в плане 30×50 мм при применении колодок из древесностружечных плит.

2. АППАРАТУРА И МАТЕРИАЛЫ

Испытательная машина по ГОСТ 7855 или другой системы, обеспечивающая погрешность измерения нагрузки не более 1 % и скорость перемещения подвижного захвата, равную (10 ± 1) мм/мин.

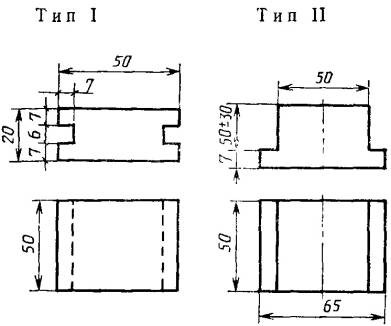

Профильные колодки (черт. 1) из металла, древесного слоистого пластика (лигнофоля) или древесины твердых лиственных пород влажностью не более 12 %.

Допускаются прямоугольные колодки из древесины длиной (65 ± 0,5) мм, шириной (50 ± 0,5) мм, высотой не менее 16 мм. Длинная сторона колодки должна быть параллельна волокнам древесины.

Допускается для нужд народного хозяйства применение прямоугольных колодок из шлифованных древесностружечных плит плотностью не менее 650 кг/м³ длиной (45 ± 0,5) мм, шириной (50 ± 0,5) мм и высотой не менее 16 мм.

Черт. 1

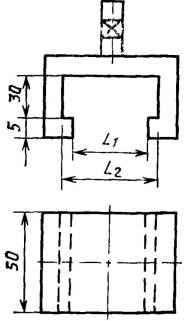

Захваты в виде металлических скоб для передачи растягивающего усилия образцу от испытательной машины с самоцентрующим устройством типа «карданный шарнир», обеспечивающим направление действия нагрузки перпендикулярно поверхности образца (черт. 2, таблица).

Черт. 2

Шаблон Т-образного сечения для установки образца между прямоугольными колодками (черт. 3).

Н = h - 3 мм, где h - номинальная толщина плит

Черт. 3

Растворитель для обезжиривания поверхности колодок.

Клей с малым содержанием воды, клей-расплав или эпоксидный клей холодного отверждения для приклеивания колодок к пластям образцов.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Контактирующие поверхности колодок перед приклеиванием зачищают и обезжиривают. Поверхности, покрытые клеем-расплавом, зачищают при нагреве колодок.

3.2. При использовании клея-расплава колодки нагревают до температуры его плавления.

Склеиваемые блоки нагружают усилием, достаточным для равномерного распределения клея по всей поверхности склеивания.

3.3. Образец склеивают пластями с колодками в испытательные блоки, при этом пазы профильных колодок должны быть расположены перпендикулярно друг к другу. При использовании прямоугольных колодок образец закрепляют по центру располагаемых параллельно колодок с помощью шаблона (черт. 4).

Склеивание производят при давлении не более 0,2 МПа до полного отверждения клея.

1 - шаблон; 2 - испытательный блок

Черт. 4

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

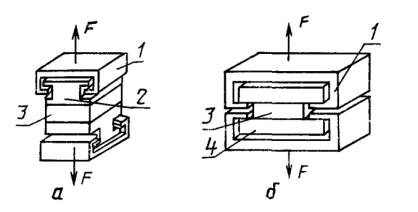

4.1. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата (черт. 5а, б).

1 - захват; 2 - профильная колодка; 3 - образец; 4 - прямоугольная колодка

Черт. 5

4.2. Нагрузка на образец должна возрастать равномерно в течение (60 ± 15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины (10 ± 1) мм/мин.

4.3. При разрушении клеевого соединения образца с колодкой результат не учитывают и испытывают новый испытательный блок.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Предел прочности при растяжении перпендикулярно пласти плиты (s_t) в МПа вычисляют по формуле

где F - максимальная разрушающая нагрузка, Н;

l - длина образца, мм;

b - ширина образца, мм.

Результаты округляют с точностью до второго десятичного знака.

5.2. За результат испытания каждой плиты принимают среднее арифметическое значение результатов вычислений всех испытанных образцов, вырезанных из данной плиты с округлением до второго десятичного знака.

5.3. Результаты испытаний заносят в протокол испытаний по ГОСТ 10633. В протоколе дополнительно указывают размеры испытанных образцов.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ:

А.Ф. Абельсон, канд. техн. наук (руководитель темы); О.Е. Поташев, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.06.90 № 2017

3. Взамен ГОСТ 10636-78

4. Стандарт полностью соответствует СТ СЭВ 1770-79

5. Срок первой проверки - 1995 г.; Периодичность проверки - 5 лет.

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
