ГОСТ 7016-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПАРАМЕТРЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ

Москва

Стандартинформ

2009

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Параметры шероховатости поверхности

Products of wood and wooden materials.

Parameters of surface roughness

ГОСТ
7016-82

Взамен
ГОСТ 7016-75

Постановлением Государственного комитета СССР по стандартам от 12 октября 1982 г. № 3945 дата введения установлена

01.07.83

Снято ограничение срока действия Постановлением Госстандарта СССР от 16.06.87 № 2075

1. Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, фанеру, шпон, древесно-слоистые пластики, древесно-стружечные и древесно-волокнистые плиты и изделия из них), не имеющих защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.

(Измененная редакция, Изм. № 1).

2. Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями параметров неровностей (риски, неровности разрушения, неровности упругого восстановления, волнистость, а также структурные неровности поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.

3. Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде резко выделяющихся отдельных неровностей (царапин, выколов и др.).

4. Требования к шероховатости поверхности устанавливаются без учета анатомических неровностей древесины.

При повышенных требованиях к качеству поверхности допускается устанавливать параметры шероховатости с учетом анатомических неровностей.

5. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из номенклатуры, приведенной в п. 6, его числового значения по п. 7 и базовых длин, на которых определяют параметры шероховатости, по п. 8.

6. Параметры шероховатости (один или несколько) выбираются из следующей номенклатуры:

Rmmax - среднеарифметическое высот отдельных наибольших неровностей на поверхности, вычисленное по формуле

                                                     (1)

где Hmaxi - расстояние от высшей до низшей точки i-й наибольшей неровности (черт. 1);

n - число наибольших неровностей (не менее 5).

Черт. 1

уi - отклонение профиля от средней линии; l - базовая длина;
 - расстояние от высшей точки i-го наибольшего выступа до линии, эквидистантной средней и непересекающей профиль;
 - расстояние от низшей точки i-ой наибольшей впадины до линии, эквидистантной средней и непересекающей профиль;
Szi - шаг i-ой неровности по впадинам; m - средняя линия профиля

Черт. 2

Rm - наибольшая высота неровностей профиля, вычисленная по формуле (черт. 2).

где  - расстояние от средней линии профиля до высшей точки профиля в пределах базовой длины;

 - расстояние от средней линии профиля до низшей точки профиля в пределах базовой длины;

Rz - высота неровностей профиля по десяти точкам при отсчете от базовой линии, вычисленная по формуле (черт. 2)

                                          (2)

или при отсчете от средней линии профиля, вычисляемой по формуле

где ypi - высота i-го наибольшего выступа профиля;

yvi - глубина i-й наибольшей впадины профиля.

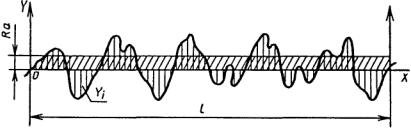

Ra - среднеарифметическое абсолютных отклонений профиля, вычисленное по формуле (черт. 3)

или приближенно:

Sz - средний шаг неровностей профиля по впадинам, вычисленный по формуле (черт. 2)

где  - шаг i-ой неровности по впадинам;

n - число шагов неровностей по впадинам.

Примечание. Параметр Sz является вспомогательным и применяется совместно с одним из параметров Rz или Ra

yi - отклонение профиля от средней линии; l - базовая длина

Черт. 3

Рекомендуемые границы применения параметров по видам обработки приведены в приложении 2.

(Измененная редакция, Изм. № 1).

7. Числовые значения параметров шероховатости Rmmax, Rm, Rz, Ra и Sz (наибольшие, номинальные значения или диапазоны значений) должны выбираться из табл. 1 - 3.

Таблица 1

мкм

Значение параметров Rmmax, Rz и Rm

-

1000

100

10,0

-

800

80

8,0

-

630

63

6,3

-

500

50

5,0

-

400

40

4,0

-

320

32

3,2

-

250

25

2,5

-

200

20

-

1600

160

16,0

-

1250

125

12,5

-

Примечание. Подчеркнутые являются предпочтительными значениями.

Таблица 2

мкм

Значение параметра Ra

100

10,0

1,00

80

8,0

0,80

63

6,3

0,63

50

5,0

0,50

40

4,0

-

32

3,2

-

25

2,5

-

20

2,0

-

16,0

1,6

-

12,5

1,25

-

Примечание. Подчеркнутые являются предпочтительными значениями.

Таблица 3

мм

Значение параметра Sz, мм

-

10,0

1,00

0,10

-

8,0

0,80

0,08

-

6,3

0,63

0,06

-

5,0

0,50

0,05

-

4,0

0,40

0,04

-

3,2

0,32

0,032

-

2,5

0,25

0,025

-

2,0

0,20

-

-

1,6

0,16

-

12,5

1,25

0,125

-

8. Числовые значения параметров шероховатости Rm, Rz и Ra должны определяться на базовых длинах l, устанавливаемых из соотношения значений параметров и базовой длины, приведенных в табл. 4 и 5.

Таблица 4

Соотношение значений параметров Rm, Rz и базовой длины l

Rm, Rz, мкм

l, мм

От 2,5 до 16

0,8

» 16 » 50

2,5

» 51 » 160

8

» 161 »500

25

Таблица 5

Соотношение значений параметра Ra и базовых длин l

Ra, мкм

l, мм

От 0,5 до 3,2

0,8

» 3,3 » 12,5

2,5

» 12,6 » 100

8,0

При определении параметра Rmmax измерение Нmax выполняется в пределах шага каждой из выбранных наибольших неровностей.

(Измененная редакция, Изм. № 1).

9. В технической документации на чертежах на детали и изделия при указании значений параметров должны быть оговорены случаи, когда ворсистость и мшистость на поверхности не допускаются.

10. Обозначения шероховатости поверхности на чертежах должны выполняться по ГОСТ 2.309-73.

11. Термины, используемые в стандарте, и их определения приведены в приложении 1 и ГОСТ 2789-73.

12. Методы определения параметров шероховатости - по ГОСТ 15612-85.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Термин

Определение

1. Анатомические неровности древесины

Неровности обработанной поверхности древесины, образованные вскрытыми полостями сосудов или клеток

2. Структурные неровности

Неровности поверхности плит и деталей, спрессованных из древесных частиц со связующим или без него, обусловленные формой, размерами и расположением этих частиц на поверхности

3. Неровности упругого восстановления

Неровности, образующиеся в результате неодинаковой величины упругого восстановления после обработки режущим инструментом поверхностного слоя древесины на участках различной плотности и твердости

4. Неровности разрушения древесины

Неровности образующиеся в результате выколов и вырывов пучков волокон древесины

5. Риски

По ГОСТ 2140-81

6. Волнистость

По ГОСТ 2140-81

7. Ворсистость

По ГОСТ 2140-81

8. Мшистость

По ГОСТ 2140-81

9. Выступ профиля

По ГОСТ 25142-82

10. Впадина профиля

По ГОСТ 25142-82

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Предельные значения параметров шероховатости

Материал, изделие и способ обработки

Параметр Rmmax, мкм

Значения параметров

Параметры профиля

Rт, мкм

Rz, мкм

Ra, мкм

Sz, мм

Пиломатериалы хвойных пород после рамного распила

500 - 1600

-

-

-

-

Пиломатериалы лиственных пород после рамного распила

320 - 1000

-

-

-

-

Пиломатериалы после пиления дисковыми пилами

40 - 800

-

-

-

-

Шпон лущеный

50 - 320

-

-

-

-

Шпон строганый

32 - 500

-

-

-

-

Древесина массивная, продольное фрезерование

-

16 - 250

16 - 250

-

2,5 - 12,5

Древесина и шпон шлифованные

-

250 - 12,5

10 - 160

2,5 - 16



Древесно-стружечные плиты шлифованные

-

12,5 - 500,0

10 - 400

2,5 - 12,5



Древесно-стружечные плиты нешлифованные

-

12,5 - 630,0

10 - 400

2,5 - 16,0

0,1 - 2,5

Древесно-волокнистые плиты шлифованные

-

8,0 - 32

6,3 - 16,0

0,5 - 1,6



Древесно-волокнистые плиты нешлифованные

-

10 - 40

8 - 20

0,6 - 3,2

0,125 - 3,2

(Измененная редакция, Изм. № 1).
