ДРОБИЛКИ ОДНОРОТОРНЫЕ
СРЕДНЕГО И МЕЛКОГО ДРОБЛЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 12376-71

Государственный КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 1 декабря 1971 г. № 1957 срок введения установлен

с 01.01.73

Проверен в 1984 г. Постановлением Госстандарта от 19.12.84 № 4696 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на однороторные дробилки, предназначенные для среднего и мелкого дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов.

Стандарт не распространяется на дробилки для дробления пластичных материалов, склонных к налипанию, и для дробления с сушкой.

Установленные настоящим стандартом показатели технического уровня дробилок соответствуют требованиям высшей и первой категорий качества.

(Измененная редакция, Изм. № 2).

1. ТИПОРАЗМЕРЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типоразмеры и основные параметры дробилок должны соответствовать указанным на чертеже и в табл. 1.

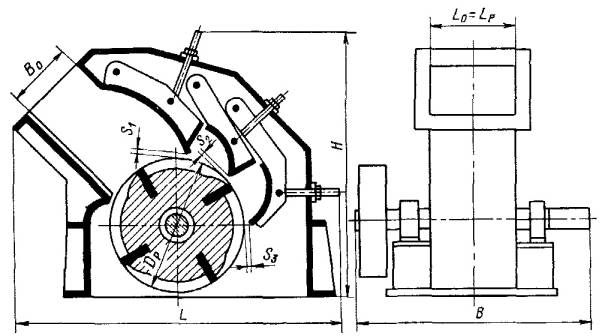

Примечание. Чертеж не определяет конструкции дробилок.

Показано левое расположение привода.

Таблица 1

______________

^* Для известняка с пределом прочности при сжатии σ_сж = 1000 кгс/см².

Примечания:

1. Производительность дробилки и удельная мощность указаны для известняка с пределом прочности при растяжении σ_р = 100 кгс/см², измеренным на приборе Т-3, и объемным весом g = 2,7 г/см³, определяемыми согласно ГОСТ 8269-76, при средневзвешенном размере загружаемых кусков не более , при S₁ = 0,20D_р, S₂ = 0,01D_p и V_р = 34,6 м/с с зерновым составом продукта дробления крупнее определяемого в соответствии с рекомендуемым приложением 2. Для других условий и режимов работы производительность рекомендуется определять в соответствии с приложением 1.

(Измененная редакция, Изм. № 3).

2. Масса дробилок указана без комплектующих изделий, перечисленных в п. 3.1.

3. Допускаемое отклонение мощности двигателей и удельный расход энергии от указанных - в пределах ближайших мощностей выпускаемых электродвигателей (кроме дробилок типоразмеров ДРС 10×10 и ДРС 12×12).

(Измененная редакция, Изм. № 3).

4. При выполнении дробилок в специальных модификациях (для дробления с орошением, автоматическим регулированием, ограничением максимальной крупности зерен продукта дробления и др.) допускается увеличение массы и габаритных размеров до 20 % против указанных в таблице.

5. Размеры кусков продукта дробления определяются в соответствии с рекомендуемым приложением 2.

6. Число и значения окружных скоростей бил ротора, с которыми должны изготовляться дробилки, выбирают из таблицы по согласованию с потребителем.

По согласованию с потребителем допускается изготовлять дробилки с окружными скоростями бил ротора менее 20 и более 50 м/ч, при этом электродвигатель должен быть соответственно пониженной или повышенной мощности, по сравнению с указанной в таблице.

7. Для дробилок с двумя отражательными плитами регулируемую ширину выходных щелей принимают по S₁ и S₂.

Пример условного обозначения дробилки однороторной среднего и мелкого дробления с ротором диаметром 1250 мм и длиной 1250 мм:

Дробилка ДРС 12×12 ГОСТ 12376-71

(Измененная редакция, Изм. № 1, 2, 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Дробилки должны изготовляться в соответствии с требованиями государственного стандарта на общие технические требования на молотковые и роторные дробилки, настоящего стандарта по технической документации, утвержденной в установленном порядке.

(Новая редакция, Изм. № 3).

2.2. Конструкция дробилок должна обеспечивать:

а) безотказную работу при попадании недробимых тел длиной не более 0,1 длины ротора и не превышающих 0,05 массы одного била ротора;

б - е. (Исключены, Изм. № 1);

ж) параллельность нижних кромок отражательных плит относительно образующей ротора в пределах половины минимальной ширины выходной щели;

з) возможность сборки ее с правым и левым расположением привода;

и) возможность компенсации разницы в массе диаметрально расположенных бил;

к) возможность их встраивания в автоматизированные линии.

(Измененная редакция, Изм. № 3).

2.3. Установившаяся температура подшипников вала ротора не должна превышать температуру окружающего воздуха более чем на 50 °С.

2.4. В корпусах подшипников дробилок типоразмеров ДРС 16×16 и ДРС 20×20 должны быть встроены датчики дистанционного контроля температуры. Корпуса подшипников остальных типоразмеров дробилок должны иметь места, подготовленные для установки таких датчиков.

2.5. Течь масла из корпусов подшипников не допускается.

2.6. Основные детали дробилок должны изготовляться из материалов с механическими свойствами не ниже, чем у сталей марок, указанных в табл. 2.

Таблица 2

(Измененная редакция, Изм. № 2).

2.7. Ротор дробилки без бил должен быть отбалансирован. Допустимый дисбаланс должен быть указан на чертеже.

2.8. Амплитуда колебаний дробилки, измеренная на корпусах подшипников, при испытаниях не должна превышать 0,5 мм.

2.9. 2.10. (Исключены, Изм. № 1).

2.11. Окраска наружных обработанных металлических поверхностей дробилок - по классу VI ГОСТ 9.032-74, группа условий эксплуатации - VI ГОСТ 9.104-79.

(Измененная редакция, Изм. № 1).

2.12. Ресурс дробилок до первого капитального ремонта (при дроблении материалов с показателями абразивности не более И₃₀ = 15 г/т или И₆₀ = 60 г/т, определяемыми в соответствии с рекомендуемым приложением 3 к ГОСТ 12375-70) должен быть не менее:

11000 ч - для дробилок высшей категории качества,

10500 ч - для дробилок первой категории качества.

Критерием предельного состояния, определяющим необходимость проведения капитального ремонта дробилок, является необходимость замены или ремонта ротора, ремонта корпуса или станины при полной разборке дробилки.

Ресурс дробилок в количестве переработанного материала определяют произведением ресурса в часах на производительность дробилки с учетом коэффициента использования по времени, равного 0,75.

2.12. Для дробилок типоразмеров ДРС 10×10 и ДРС 12×12 средний ресурс до первого капитального ремонта - не менее 14000 ч. Установленный ресурс до первого капитального ремонта - не менее 7000 ч.

2.13. Для дробилок типоразмеров ДРС 10×10 и ДРС 12×12 средняя наработка на отказ - не менее 600 ч. Установленная безотказная наработка - не менее 400 ч.

Коэффициент технического использования - не менее 0,92.

Отказом дробилки является наличие одного из следующих дефектов: выход из строя ротора, подшипников, отбойных плит, повреждение корпуса, нарушающие работоспособность дробилки.

2.12, 2.13. (Измененная редакция, Изм. № 1, 2, 3).

2.14. Удельная оперативная трудоемкость периодического технического обслуживания - не более 0,03 чел.-ч/ч.

(Введен дополнительно, Изм. № 2).

3. КОМПЛЕКТНОСТЬ

3.1. В комплект дробилки должны входить:

электродвигатель привода дробилки (1 шт.);

клиновые ремни (1 комплект) и шкивы привода (1 комплект) для скоростей, указанных в табл. 1 (по согласованию с потребителем - для одной скорости) для дробилок, не имеющих муфты для передачи вращения от электродвигателя к ротору;

салазки электродвигателя (1 комплект);

пусковая аппаратура (1 комплект);

ограждение привода (1 комплект);

фундаментные болты дробилки, салазок электродвигателя и ограждения (1 комплект) (для передвижных установок из комплекта исключают);

фланец приемной коробки с крепежными болтами (1 комплект);

устройство для открывания корпуса дробилки (1 шт.);

инструмент и приспособления в соответствии с ЗИП;

комплект запасных частей в числе, обеспечивающем выполнение требования п. 8.1.

Кроме того, к дробилке должны быть приложены: эксплуатационная документация по ГОСТ 2.601-68 в составе: формуляр, ведомости ЗИП, техническое описание и инструкция по эксплуатации; чертежи быстроизнашивающихся деталей, приемной коробки и разгрузочной воронки.

(Измененная редакция, Изм. № 1).

3.2, 3.3. (Исключены, Изм. № 1).

3.4, 3.5. (Исключены, Изм. № 2).

4. ПРАВИЛА ПРИЕМКИ

4.1. Предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.

4.2. При приемо-сдаточных испытаниях каждая дробилка должна быть подвергнута проверке на соответствие требованиям пп. 2.4; 2.11; 3.1; 7.1 и при обкатке на холостом ходу - пп. 2.3; 2.5 и 2.8.

4.3. Периодическим испытаниям подвергают одну дробилку из числа прошедших приемо-сдаточные испытания не реже раза в 4 года.

Испытания проводят в эксплуатационных условиях по программе, утвержденной в установленном порядке. При этом проводят проверку на соответствие требованиям пп. 1.1; 2.2; 2.14; 6.2б; 6.2в; 6.3; 6.5; 6.6; 6.8.

Разд. 4. (Измененная редакция, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Методы испытаний дробилок - в соответствии с ГОСТ 12375-70.

(Измененная редакция, Изм. № 1).

5.2 - 5.4. (Исключены, Изм. № 1).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Конструкция дробилок должна соответствовать требованиям ГОСТ 12.2.003-74 (разд. 1 и 2).

6.2. Конструкция дробилок должна обеспечивать:

а) удобный и безопасный доступ к местам крепления быстроизнашивающихся деталей, смазки и регулировки;

б) пыленепроницаемость мест разъема частей корпуса, корпуса дробилки и приемной коробки, а также крышек люков;

в) дистанционное управление пуском и остановом электродвигателя дробилки (для электродвигателей мощностью 125 кВт и более в технически обоснованных случаях допускается ручное управление пуском и остановом).

6.3. Корпус дробилки должен быть разъемным. Разъем должен производиться при помощи устройства, облегчающего эту операцию.

6.4. Дробилки, предназначенные для работы в шахтах, по требованию потребителя должны комплектоваться электродвигателями их привода во взрывозащищенном исполнении.

6.5. Уровни звука, уровни звукового давления и эквивалентные уровни звука на расстоянии 1 м от наружного контура дробилки не должны превышать значений, указанных в табл. 3.

Таблица 3

6.6. На постоянных рабочих местах операторов, которые должны находиться в изолированных помещениях, уровни звука и звукового давления не должны превышать норм, установленных ГОСТ 12.1.003-83.

6.7. Нормы вибрации, передающейся от дробилки на рабочие места обслуживающего персонала, не должны превышать значений гигиенических норм, установленных ГОСТ 12.1.012-78.

6.8. При работе дробилок уровень запыленности на постоянном рабочем месте не должен превышать 4 мг/м³ при содержании в пыли кристаллической двуокиси кремния не более 10 %.

6.9. Дробилки в условиях эксплуатации должны иметь изолированные площадки для обслуживания машины по ГОСТ 12.2.011-75.

6.10. Рабочие места операторов дробилки и органы управления должны соответствовать требованиям ГОСТ 12.2.011-75 в части стационарных машин. Символы органов управления дробилкой - по ГОСТ 12.4.040-78. Рабочие места должны быть оборудованы огнетушителем.

6.11. Электрооборудование дробилок должно быть выполнено в соответствии с Правилами устройства электроустановок (ПУЭ), утвержденными Госэнергонадзором.

Разд. 6. (Измененная редакция, Изм. № 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На каждой дробилке должна быть прикреплена табличка, содержащая следующие данные:

товарный знак предприятия-изготовителя;

индекс дробилки;

номер по системе нумерации предприятия-изготовителя;

год выпуска;

обозначение настоящего стандарта.

Материал таблички, место крепления на дробилке и способы нанесения знаков маркировки должны обеспечивать сохранность маркировки в течение всего срока службы дробилки.

(Измененная редакция, Изм. № 1).

7.2. Перед отправкой потребителю электродвигатель, салазки, электрооборудование, крепежные детали, ремни, инструмент и принадлежности, а также демонтируемые для транспортирования узлы (кроме узлов крупных дробилок, отгружаемых в разобранном виде) должны быть упакованы в ящики согласно ГОСТ 10198-78. Упаковка должна предохранять от механических повреждений и коррозии при транспортировании и хранении и производиться в соответствии с технической документацией, утвержденной в установленном порядке.

7.3. Транспортирование дробилок должно производиться в соответствии с ГОСТ 9238-83 и по технической документации, утвержденной в установленном порядке.

7.4. Консервация - по ГОСТ 9.014-78, группа II. Дата и срок консервации должны указываться в товаросопроводительной документации.

7.5. При длительном хранении дробилка должна быть защищена от атмосферных осадков, а электрооборудование установлено в закрытом помещении.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие дробилок требованиям настоящего стандарта при соблюдении условий транспортирования, монтажа и эксплуатации.

Гарантийный срок эксплуатации - 12 мес со дня ввода дробилки в эксплуатацию. При этом гарантийный срок на быстроизнашивающиеся детали устанавливают для дробления материалов с показателями абразивности не более И₃₀ = 8 г/т и И₆₀ = 32 г/т при работе дробилки в две смены при средних выходных щелях.

Разд. 8. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

1. Производительность для условий, отличных от указанных в примечании 2 к табл. 1 настоящего стандарта, определяется как произведение производительности, указанной в табл. 1, на соответствующие поправочные коэффициенты.

2. Поправочный коэффициент на прочность и объемная масса дробимого материала определяется по формуле

где σ_р - предел прочности при растяжении в кгс/см², измеренный на приборе Т-3; g - объемная масса материала в г/см³, определяемые по ГОСТ 8269-87 (см. приложение 3).

3. Если доля массы кусков загружаемого материала размером меньше 0,1 D_p составляет a, а размер наибольших кусков D_м не превышает 0,3 D_p, то поправочный коэффициент на крупность загружаемого материала определяется по формуле

Если вся масса загружаемого материала содержит куски размером менее 0,1 D_p, то

где D_м и D_p - в одинаковых единицах измерения.

4. Если ширина выходной щели первой отражательной плиты S₁ < 0,5D_м, то поправочный коэффициент на ширину выходной щели определяется по формуле:

Если S₁ ³ 0,5 D_м, то

Ширина последующих выходных щелей в обоих случаях не учитывается.

Если S₁ ³ S₂ > 0,5 D_м, то

Величины S₁, S₂, S₃ и D_p в одинаковых единицах измерений.

5. Поправочный коэффициент на окружную скорость ротора V_p

при V_p = 20,0 м/с К_ск = 1,20;

       V_p = 24,0 м/с К_ск = 1,15;

       V_p = 28,8 м/с К_ск = 1,10;

       V_p = 34,6 м/с К_ск = 1,00;

       V_p = 41,5 м/с К_ск = 0,95;

       V_p = 50,0 м/с К_ск = 0,90.

6. Поправочный коэффициент на степень изношенности рабочих кромок бил:

где r - радиус закругления изношенных рабочих кромок бил в мм.

Поправочный коэффициент K_изн следует учитывать лишь в тех случаях, когда дробятся малоабразивные горные породы и имеется возможность поддерживать в течение всего времени эксплуатации закругления изношенных кромок бил r < 0,05D_p.

7. Выбор экономически целесообразной производительности при дроблении высокоабразивных пород.

При дроблении горных пород с показателями абразивности И₃₀ ³ 50 г/т и И₆₀ ³ 150 г/т рекомендуется эксплуатировать дробилку с пониженной до 30 % производительностью путем снижения производительности питателя по сравнению с определенной в соответствии с настоящим приложением, применяя при этом электродвигатель соответственно меньшей мощности.

8. Производительность дробилки Q в м³/ч, определенная с учетом поправочных коэффициентов по пп. 1 - 7 настоящего приложения, должна быть проверена на соответствие мощности установленного электродвигателя по формуле

где N - мощность установленного электродвигателя, кВт;

D_св - средневзвешенный размер загружаемого материала, м;

 - степень дробления, принятая как отношение D_св к средневзвешенному размеру продукта дробления d_св, определяемому по характеристике зернового состава;

η_э - к.п.д. электродвигателя;

W_э - энергетический показатель дробимого материала, , определяемый по данным опытного дробления данного материала на дробилке или модели подобного типа по формуле

где D'_св, Q' и i' - соответствующие величины, полученные при опытном дроблении;

N' - мощность, потребляемая электродвигателем при опытном дроблении, кВт.

Если Q_N окажется меньше Q, то следует принять производительность Q_N или увеличить мощность установленного электродвигателя. Если Q_N значительно больше Q, то установочная мощность электродвигателя может быть уменьшена.

Приложение 1. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ РАЗМЕРА КУСКОВ ПРОДУКТА ДРОБЛЕНИЯ

1. Размер максимального куска в продукте дробления принимается равным диаметру круглой ячейки сита d₅, полный остаток на котором составляет 5 % массы продукта дробления.

2. Величина d₅ в мм определяется по формуле

                                                       (1)

где σ_p - предел прочности при растяжении, кгс/см² (определенный на приборе Т-3 по ГОСТ 8269-87 или по приложению 3);

g - объемная масса дробимого материала, г/см³ (см. приложение 3);

V_р - окружная скорость бил ротора, м/с;

S - ширина наименьшей из выходных щелей, мм.

3. Зерновой состав продукта дробления определяется по прилагаемым графикам для соответствующей величины d₅.

4. Характер кривой зернового состава, кроме указанных условий, зависит также от распределения прочности и плотности отдельных кусков, зернового состава исходного материала и других еще достаточно не изученных факторов. Поэтому действительные кривые могут отличаться от приведенных типовых как в сторону увеличения, так и уменьшения их кривизны, давая отклонение процентного содержания зерен d₅₀ в пределах ± 20 % (d₅₀ - диаметр ячейки сита, на котором полный остаток составляет 50 % массы продукта дробления).

При определении зернового состава продукта дробления надлежит учитывать следующие особенности:

а) более однородный по прочности и плотности дробимый материал, не содержащий мелких фракций, дает кривую зернового состава с меньшей кривизной, чем у типовых кривых, и наоборот;

б) увеличением скорости V_p и ширины выходных щелей S можно получить те же размеры зерен наибольшей крупности d₅, что и при меньших скоростях и ширине выходных щелей, однако в первом случае кривая зернового состава будет более вогнутой (т.е. продукт дробления будет содержать больше мелких фракций), чем во втором случае. Поэтому при желании снизить выход мелких фракций, не увеличивая выход крупных, следует уменьшить окружные скорости и ширину выходных щелей.

Наиболее точную кривую зернового состава можно получить лишь экспериментально путем рассева достаточного количества проб.

5. Для выбора окружной скорости ротора дробилки следует найти по прилагаемым графикам кривую зернового состава, удовлетворяющую требованиям производства, и, определив значение d₅, отвечающее этой кривой, определить необходимую окружную скорость V_p в м/с по формуле

Если полученная окружная скорость превышает максимальную, то следует подставить ее в формулу (1), определить размер d₅ продукта, подбирая величину S.

6. При прогнозировании режима работы дробилок, учитывая замечания, указанные в п. 4 настоящего приложения, не следует принимать при максимальной окружной скорости минимально допустимую ширину выходных щелей и, наоборот, при минимальной скорости - максимальную ширину щелей, оставляя тем самым возможность регулирования крупности продукта в процессе эксплуатации.

7. По мере изнашивания бил крупность продукта дробления увеличивается, поэтому при выборе режима дробления необходимо предусматривать возможность уменьшения размера выходных щелей до 0,5 от установленных расчетом с целью компенсации укрупнения продукта вследствие износа бил.

8. Если желательно получить крупность продукта дробления менее, чем достигается при максимальной окружной скорости и наименьших выходных щелях, дробилку следует питать с производительностью ниже, чем указано в пп. 1 - 7 приложения 1 к настоящему стандарту. Средний взвешенный размер зерна уменьшается приблизительно на 20 - 30 % при снижении производительности до 0,3 Q.

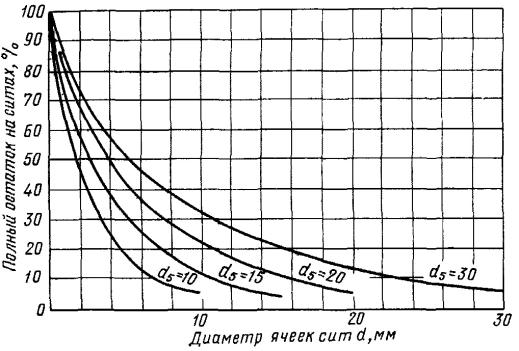

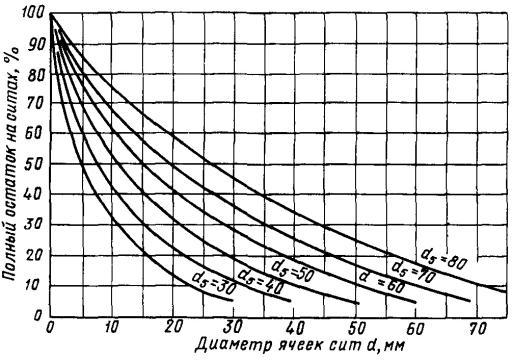

Типовые кривые зернового состава продукта дробления на роторных дробилках

Приложение 2. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 3
Справочное

Характеристики физических свойств горных пород (по данным Института горного дела им. А.А. Скочинского)

Примечания:

1. Условное временное сопротивление отрыву определялось методом раскалывания бруска квадратного сечения размером 30×30 мм между параллельными клиньями как усилие при раскалывании, деленное на площадь поперечного сечения бруска. Эта характеристика может быть использована вместо предела прочности при растяжении, определяемого на приборе Т-3 по ГОСТ 8269-87.

2. При отсутствии данных о пределе прочности при растяжении σ_р таковой можно определить приближенно по пределу прочности при сжатии σ_сж путем деления на отношение , соответствующее близкой по петрографическому составу породы.

Приложение 3. (Измененная редакция, Изм. № 3).
