ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ДРОБИЛКИ ОДНОРОТОРНЫЕ
КРУПНОГО ДРОБЛЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 12375-70

Государственный КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРОБИЛКИ ОДНОРОТОРНЫЕ
КРУПНОГО ДРОБЛЕНИЯ

Технические условия

Single rotor crusher for coarse grinding.
Specifications

ГОСТ
12375-70*

Взамен
ГОСТ 12375-66

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 16 октября 1970 г. № 1474 срок введения установлен

с 01.01.71

Проверен в 1984 г. Постановлением Госстандарта от 19.12.84 № 4701 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на однороторные дробилки, предназначенные для крупного дробления известняка, доломита, мергеля, гипса, руд малой абразивности и других подобных материалов.

Стандарт не распространяется на дробилки для дробления пластичных материалов, склонных к налипанию.

Установленные настоящим стандартом показатели технического уровня дробилок соответствуют требованиям высшей и первой категорий качества.

(Измененная редакция, Изм. № 2).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

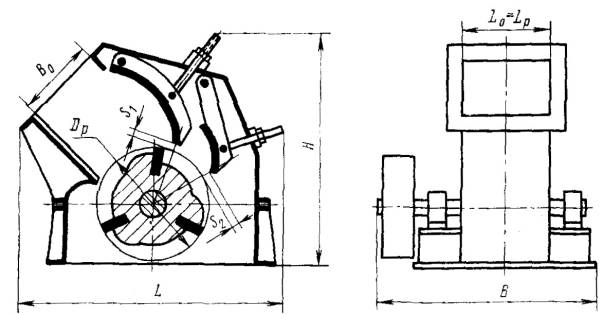

1.1. Основные параметры и размеры дробилок должны соответствовать указанным на чертеже и в табл. 1.

Примечание. Чертеж не определяет конструкции дробилок.

Таблица 1

Наименования параметров

Нормы по типоразмерам

ДРК 5×4

ДРК 6×5

ДРК 8×6

ДРК 10×8

ДРК 12×10

ДРК 16×12

ДРК 20×16

ДРК 25×20

Размеры ротора в мм:

















диаметр Dр

500

630

800

1000

1250

1600

2000

2500

длина Lp

400

500

630

800

1000

1250

1600

2000

Размеры приемного отверстия в мм:

















продольный L0

400

500

630

800

1000

1250

1600

2000

поперечный В0

350

440

550

700

875

1100

1400

1750

Производительность дробилки в м3/ч, не менее

13

25

60*

70

135*

210*

380*

560

Максимальный размер куска загружаемого материала Dм в мм

250

300

400

500

600

800

1100

1500

Окружная скорость бил ротора υp в м/с

20; 26,5; 36

Регулируемые размеры выходных щелей в мм:

















S1min, не более

10

13

16

20

25

32

40

50

S1max, не менее

100

125

160

200

250

320

400

500

S2min, не более

10

13

16

20

25

32

40

50

S2max, не менее

63

80

100

125

160

200

250

313

Установленная мощность, кВт

10

22

40

55

100

160

250

400

Габаритные размеры в мм, не более:

















длина L

1300

1650

2500

2600

3200

4200

5600

6500

ширина В

950

1150

1700

1850

2350

2900

3600

4600

высота H

1100

1400

2150

2200

2800

3500

4400

5500

Масса дробилки в т, не более

2

3,2

6

9

15

30

68

100

Удельная масса, т·м-3·ч-1, не более

0,15

0,13

0,10

0,13

0,12

0,14

0,174

0,18

Удельная мощность, кВт·ч·м-3, не более

0,8

0,9

0,75

0,8

0,82

0,76

0,658

0,8

Регулируемые размеры выходных щелей, мм:

















для верхней отражательной плиты:

















максимальные, не менее

-

-

160

-

250

320

400

-

минимальные, не более

-

-

16

-

25

32

40

-

для нижней отражательной плиты:

















максимальные, не менее

-

-

100

-

160

200

250

-

минимальные, не более

-

-

16

-

25

32

40

-

_____________

* Для известняка с пределом прочности при сжатии σсж = 1000 кгс/см2.

Примечания:

1. Допускаемые предельные отклонения параметров от номинального значения:

Dр ± 5 % (кроме дробилок типоразмеров ДРК 8×6, ДРК 12×10, ДРК 16×12, ДРК 20×16);

Lp, L0, B0 + 5 % (кроме дробилок типоразмеров ДРК 8×6, ДРК 12×10, ДРК 16×1, ДРК 20×16).

(Новая редакция, Изм. № 3).

2. Производительность и удельная мощность указаны для известняка с пределом прочности при растяжении σр = 110 кгс/см2, с объемным весом g = 2,7 г/см3, средневзвешенном размере кусков загружаемого материала не более , окружной скорости бил ротора 20 м/с и размере выходной щели S1 = 0,1Dp, с зерновым составом продукта дробления не крупнее определяемого в соответствии с рекомендуемым приложением 2.

Для других условий и режимов работы производительность дробилок рекомендуется определять в соответствии с приложением 1, с допускаемым отклонением ± 15 % (кроме дробилок типоразмеров ДРК 8×6, ДРК 12×10, ДРК 16×12, ДРК 20×16).

(Измененная редакция, Изм. № 3).

3. Масса дробилок указана без комплектующих изделий, перечисленных в п. 2.12.

4. (Исключен, Изм. № 2).

5. Для дробилок с орошением, сушкой, автоматическим регулированием и других модификаций допускается увеличение массы и габаритных размеров до 20 % против указанных в таблице.

6. Число и значения окружных скоростей бил ротора, с которыми должны изготовляться дробилки, выбирают из таблицы по согласованию с потребителем.

По согласованию с потребителем допускается изготовлять дробилки с окружными скоростями бил ротора менее 20 и более 35 м/с.

При этом электродвигатель должен быть соответственно пониженной или повышенной мощности по сравнению с указанной в таблице.

7. Допускаемое отклонение мощности двигателя от указанных - в пределах ближайших мощностей выпускаемых электродвигателей.

Пример условного обозначения однороторной дробилки крупного дробления с ротором диаметром 1250 мм и длиной 1000 мм:

Дробилка ДРК-12×10 ГОСТ 12375-70

(Измененная редакция, Изм. № 1, 2, 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Дробилки должны изготовляться в соответствии с требованиями государственного стандарта на общие технические требования на молотковые и роторные дробилки настоящего стандарта, по технической документации, утвержденной в установленном порядке.

(Новая редакция, Изм. № 3).

2.2. Конструкция дробилок должна обеспечивать:

а) (Исключен, Изм. № 1);

б) безотказную работу при попадании недробимых тел, не превышающих 0,1 массы бил ротора и размером не более 0,2Lp;

в, г, д) (Исключены, Изм. № 1);

е) взаимозаменяемость сменных деталей и узлов дробилок одного типоразмера;

ж) возможность компенсации разницы в массе диаметрально расположенных бил;

з) возможность их встраивания в автоматизированные линии.

Допускается подбор бил по массе для ротора, не предусматривающего такой возможности.

(Измененная редакция, Изм. № 3).

2.3. Установившаяся температура подшипников не должна превышать температуру окружающего воздуха более чем на 50 °С.

2.4. В корпусах подшипников должны быть встроены датчики дистанционного контроля температуры. Допускается изготовление дробилок типоразмеров ДРК 12×10, ДРК 10×8, ДРК 8×6, ДРК 6×5 и ДРК 5×4 без датчиков, но с местами, подготовленными для их установки.

2.5. Течь масла из корпусов подшипников не допускается.

2.6. Основные детали дробилок должны изготовляться из материалов с механическими свойствами, не ниже чем у сталей марок, указанных в табл. 2.

Таблица 2

Наименование деталей

Материал

1. Корпус ротора

Сталь марки Ст25Л-1 по ГОСТ 977-75 (по ударной вязкости и прочности)

2. Била, футеровка отражательных плит и колосники

Сталь марки 110Г13Л по ГОСТ 2176-77, имеющая показатели износостойкости С30 не ниже 5 кг/ч и С50 не ниже 1,7 кг/ч (по износостойкости и пластичности)

3. Валы роторов

Сталь марки Ст45 по ГОСТ 1050-74 (по прочности)

4. Пружины предохранительных устройств

Сталь марки 65Г по ГОСТ 14959-79 (по прочности)

5. Футеровка корпуса дробилки и приемного лотка

Сталь марки Ст45 по ГОСТ 1050-74 термически обработанная до твердости не ниже HRCэ 30 - 34 по ГОСТ 8.064-79

(Измененная редакция, Изм. № 2).

2.7. Ротор дробилки без бил должен быть отбалансирован. Допускаемая величина дисбаланса должна быть указана на чертеже, утвержденном в установленном порядке.

2.8. Амплитуда колебания дробилки при работе не должна превышать 0,5 мм.

2.9. 2.10. (Исключены, Изм. № 1).

2.11. Окраска наружных обработанных металлических поверхностей дробилок - по классу VI ГОСТ 9.032-74, группа условий эксплуатации - VI по ГОСТ 9.104-79.

(Измененная редакция, Изм. № 1).

2.12, 2.13. (Исключены, Изм. № 1).

2.14. Для дробилок типоразмеров ДРК 8×6, ДРК 12×10, ДРК 16×12, ДРК 20×16 средний ресурс до первого капитального ремонта - не менее 14000 ч. Установленный ресурс до первого капитального ремонта - не менее 7000 ч.

Критерием предельного состояния, определяющим капитальный ремонт, является необходимость замены или ремонта ротора, ремонта корпуса или станины при полной разборке дробилки.

Ресурс дробилок в количестве переработанного материала определяют произведением ресурса в часах на производительность дробилки с учетом коэффициента использования по времени, равного 0,75.

2.15. Для дробилок типоразмеров ДРК 8×6, ДРК 12×10, ДРК 16×12, ДРК 20×16 средняя наработка на отказ - не менее 600 ч. Установленная безотказная наработка - не менее 400 ч и не менее 375 ч для дробилок типоразмеров ДРК 16×12, ДРК 20×16.

Коэффициент технического использования - не менее 0,92.

Отказом дробилки является наличие одного из следующих дефектов: выход из строя ротора, подшипников, отбойных плит, повреждение корпуса, нарушающие работоспособность дробилки.

2.14, 2.15. (Измененная редакция, Изм. № 1, 2, 3).

2.16. Удельная оперативная трудоемкость периодического технического обслуживания - не более 0,03 чел.-ч/ч.

(Введен дополнительно, Изм. № 2).

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2а.1. Требования безопасности - по ГОСТ 12376-71.

2б. КОМПЛЕКТНОСТЬ

2б.1. Комплектность дробилок - по ГОСТ 12376-71.

2в. ПРАВИЛА ПРИЕМКИ

2в.1. Предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.

2в.2. При приемо-сдаточных испытаниях каждая дробилка должна быть подвергнута проверке на соответствие требованиям пп. 2.4, 2.11, 2б.1, 4.1 и при обкатке на холостом ходу - пп. 2.3, 2.5, 2.8.

2в.3. Периодическим испытаниям подвергают одну дробилку из числа прошедших приемо-сдаточные испытания не реже раза в 4 года.

Испытания проводят в эксплуатационных условиях по программе, утвержденной в установленном порядке. При этом проводят проверку на соответствие требованиям пп. 1.1, 2.2; 2.16 настоящего стандарта, а также пп. 6.2б, в, 6.3, 6.5, 6.6, 6.8 ГОСТ 12376-71.

(Измененная редакция, Изм. № 2).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Каждая дробилка должна подвергаться предприятием-изготовителем наружному осмотру, проверке размеров и обкатке на холостом ходу, при этом дробилка должна быть установлена на металлической раме, не укрепленной на фундаменте.

Время обкатки на холостом ходу определяется временем стабилизации температуры подшипников вала ротора. Для этой цели через каждые 10 - 15 мин измеряют температуру подшипников. Обкатка должна быть прекращена, если разность температуры подшипника и окружающего воздуха не увеличивается в течение 2 ч.

(Измененная редакция, Изм. № 1).

3.2. Герметичность корпуса проверяют при контрольных испытаниях и определяют путем загрузки в дробилку не менее 10 шт. красного кирпича. При этом пыление через места разъема не допускается.

3.3. Амплитуду колебаний дробилки определяют в местах расположения корпусов подшипников.

3.4. При проверке требований п. 2 табл. 2 била футеровка отражательных плит и колосники должны подвергаться испытанию ударной нагрузкой под копром. Испытанию подвергают не менее двух одноименных деталей от квартального выпуска. Наличие хрупкого излома без пластической деформации (изгиба) не допускается.

3.5. При периодических испытаниях в случае замены материала или технологии в период между испытаниями материал бил и футеровки отражательных плит испытывают на износостойкость по методике, указанной в приложении 3.

(Измененная редакция, Изм. № 1, 2).

3.6. (Исключен, Изм. № 1).

3.7. Определение шумовой характеристики дробилки на рабочих местах - по ГОСТ 12.1.003-83.

(Измененная редакция, Изм. № 1, 2).

3.8. Измерение шума на рабочих местах - по ГОСТ 12.1.050-86.

(Измененная редакция, Изм. № 3).

3.9. Средства измерения вибрации на рабочих местах - по ГОСТ 12.4.012-83.

3.10. Измерение уровня запыленности - в соответствии с требованиями ГОСТ 12.1.005-76, разд. 3.

3.8 - 3.10. (Введены дополнительно, Изм. № 1).

3.11. Показатели надежности (пп. 2.14, 2.15) проверяют по данным с мест эксплуатации в соответствии с требованиями ГОСТ 27.502-83.

Проверку трудоемкости технического обслуживания (п. 2.16) проводят в соответствии с отраслевой нормативно-технической документацией.

(Измененная редакция, Изм. № 2).

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. На каждой дробилке должна быть прикреплена табличка, из материала, не подвергающегося коррозии, содержащая следующие данные:

а) товарный знак предприятия-изготовителя;

б) индекс дробилки;

в) номер по системе нумерации предприятия-изготовителя;

г) год выпуска;

д) номер настоящего стандарта.

Место, размеры и способы нанесения знаков маркировки должны обеспечивать их сохранность в течение всего срока службы дробилки.

(Измененная редакция, Изм. № 1).

4.2. Электродвигатель, салазки, электрооборудование, крепежные детали, ремни, инструмент и демонтируемые для транспортирования узлы (кроме узлов дробилок типоразмеров ДРК 16×12, ДРК 20×16, ДРК 25×20, отгружаемых в разобранном виде) должны быть законсервированы и упакованы в ящики по ГОСТ 10198-78. Упаковка должна предохранять их от механических повреждений и коррозии при транспортировании и хранении и производиться в соответствии с технической документацией, утвержденной в установленном порядке.

4.3. (Исключен, Изм. № 1).

4.4. При длительном хранении дробилка должна быть законсервирована, электрооборудование установлено в закрытое помещение или упаковано в прочные влагонепроницаемые ящики по ГОСТ 10198-78.

Консервация - по ГОСТ 9.014-78, группа изделий II.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие дробилок требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации - 12 мес со дня ввода дробилки в эксплуатацию. При этом гарантийный срок на быстроизнашивающиеся детали устанавливают для дробления материалов с показателями абразивности не более И30 = 8 г/т и И60 = 32 г/т при работе дробилки в две смены при средних выходных щелях.

Разд. 5. (Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1 к ГОСТ 12375-70
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

1. Производительность для условий, отличных от приведенных в примечании к табл. 1, определяется как произведение производительности, указанной в табл. 1, на соответствующие поправочные коэффициенты:

поправочный коэффициент на прочность и плотность исходного материала:

где:

σр - предел прочности при растяжении (измеренный на приборе Т-3) в кгс/см2;

g - объемная масса материала в г/см3, определяемая по ГОСТ 8269-76; поправочный коэффициент на крупность исходного материала:

где:

. При  поправку на крупность не вносят:

Dм - размер максимального куска в м;

Dp - диаметр ротора в м;

поправочный коэффициент на ширину выходной щели первой камеры дробления:

где S1 - ширина выходной щели первой камеры дробления в м.

Ширина щели второй камеры не учитывается;

поправочный коэффициент на окружную скорость:

Кск = 1 при υр = 20 м/с,

Кск = 0,92 при υр = 26,5 м/с,

Кск = 0,83 при υр = 35 м/с,

поправочный коэффициент на степень изношенности рабочих кромок бил:

где r - радиус закругления изношенной кромки била в м.

Поправку Кизн следует учитывать лишь в тех случаях, когда дробят малоабразивные горные породы и имеется возможность поддерживать в течение всего времени эксплуатации закругление изношенной кромки била r < 0,05Dp.

Выбор экономически целесообразной производительности при дроблении высокоабразивных горных пород

2. При дроблении горных пород с показателем абразивности И30 ³ 100 г/т (гранит, кварцитовые руды и др.) рекомендуется эксплуатировать дробилку с производительностью, пониженной до 50 % по сравнению с определенной в соответствии с настоящим приложением, применяя при этом электродвигатель с соответственно пониженной мощностью.

ПРИЛОЖЕНИЕ 2 к ГОСТ 12375-70
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ РАЗМЕРА КУСКОВ ПРОДУКТА ДРОБЛЕНИЯ

При дроблении известняка, имеющего предел прочности при растяжении σр = 110 кгс/см2 и объемная масса g = 2,7 г/см3 при окружной скорости бил ротора υр = 20 м/с и выходных щелях S1 = S2 = 0,04Dp средневзвешенный размер кусков продукта дробления определяется с точностью ± 15 % по нижеприведенной таблице:

Типоразмер дробилки

ДРК 5×4

ДРК 6×5

ДРК 8×6

ДРК 10×8

ДРК 12×10

ДРК 16×12

ДРК 20×16

ДРК 25×20

Средневзвешенный размер кусков продукта дробления dсв

21

24

26

28

31

33

36

38

Для условий, отличных от приведенных, средневзвешенный размер куска определяется как произведение средневзвешенного размера dсв таблицы на соответствующие поправочные коэффициенты:

поправочный коэффициент на прочность дробимого материала:

Кпр = 0,0046σр + 0,5;

поправочный коэффициент на ширину наименьшей выходной щели:

поправочный коэффициент на окружную скорость:

Зерновой состав продукта дробления определяют по прилагаемым графикам (черт. 1 и 2) для соответствующих значений dсв.

Размерность величин указана в приложении 1.

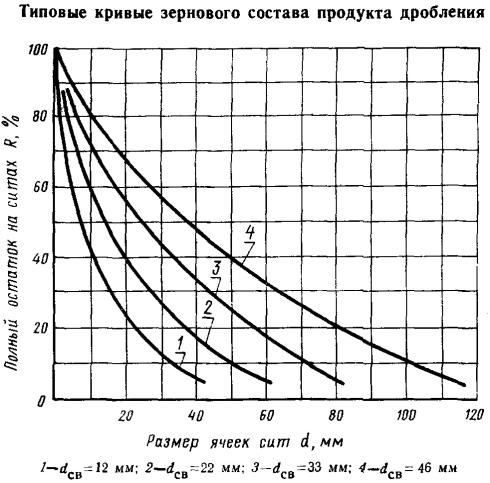

Черт. 1

Типовые кривые зернового состава продукта дробления

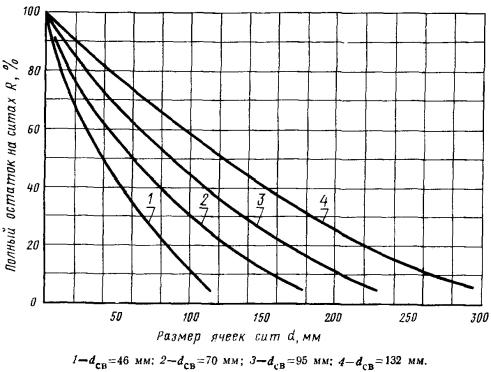

Черт. 2

ПРИЛОЖЕНИЕ 3 к ГОСТ 12375-70
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ АБРАЗИВНОСТИ ДРОБИМОГО МАТЕРИАЛА,
ИЗНОСОСТОЙКОСТИ МАТЕРИАЛА БИЛ И СРОКА ИХ СЛУЖБЫ

1. Требования к прибору.

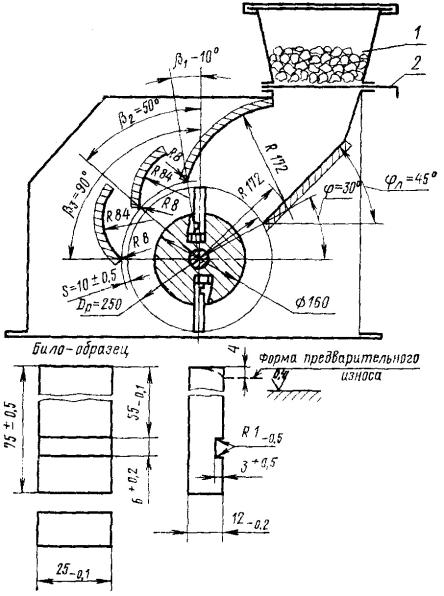

Абразивность и износостойкость должны определяться на приборе, выполненном в виде роторной дробилки (см. чертеж), оборудованной бункером 1 емкостью 10 - 15 л с шибером 2.

Основные размеры и параметры прибора должны быть следующими:

диаметр ротора Dр = (250 ± 0,1) мм;

длина ротора Lр = (50 + 0,2) мм (расстояние между торцовыми дисками ротора);

окружная скорость бил ротора υр = 30 и 60 м/с;

число бил-образцов (условное) z = 2;

общее число бил-образцов на роторе - 4;

диаметр корпуса ротора - 160 мм;

размер бил-образцов 12×25×75 (см. чертеж);

число отражательных плит - 3;

ширина выходных щелей S = (10 ± 0,5) мм.

Углы установки отражательных плит, их форма и расположение приемного лотка должны отвечать схеме, приведенной на чертеже настоящего приложении.

2. Метод определения абразивности дробимого материала.

Крупность отбираемого для испытания материала должна быть в пределах 10 - 20 мм (10 - 15 мм - 50 %, 15 - 20 мм - 50 %).

Материал должен быть предварительно отсеян на ситах с круглыми отверстиями.

Масса загружаемой порции - 1 кг, при этом загрузка должна производиться при закрытом шибере.

Число порций для одного испытания определяют достижением износа не менее 25 мг на одном биле-образце.

Эталонные била-образцы (см. чертеж) должны изготовляться из стали марки СТ45 по ГОСТ 1050-74 с последующей термообработкой до твердости HRCэ 30 - 34. Била-образцы должны быть предварительно изношены, как указано на чертеже.

Загрузку материалов на ротор производят быстрым открытием шибера.

Абразивность оценивают соответствующими показателями И30 и И60, определяемыми по формуле

где Dg - потеря в массе 4 бил-образцов, определенная с точностью до 0,2 мг в одной пробе, в г;

m - масса дробленого материала, определенная с точностью до 10 г в одной пробе, в т.

Показатели абразивности И30 и И60 устанавливают для диапазонов окружной скорости бил ротора 20 - 40 и 40 - 80 м/с на режимах работы прибора соответственно 30 и 60 м/с. Каждый показатель определяют как среднее арифметическое значение результатов трех испытаний.

1, 2. (Измененная редакция, Изм. № 2).

3. Методика определения износостойкости материала бил.

Для определения износостойкости материала рабочих органов дробилки из них или из специальных заготовок одной плавки и садки (размером не менее 40×80×140 мм) путем разрезки на анодно-механическом или электроискровом станке изготовляют била-образцы, которые должны быть отшлифованы и предварительно изношены согласно чертежу настоящего приложения.

В качестве абразивного материала должен использоваться гранит одного месторождения однородного петрографического состава, имеющий показатели абразивности не менее И30 = 150 г/т и И60 = 500 г/т для скоростей 30 и 60 м/с крупностью 10 - 20 мм (50 % - 10 - 15 мм и 50 % - 15 - 20 мм) и отсеянный на ситах с круглыми ячейками.

Масса одной порции абразивного материала - 1 кг (0,5 кг - 10 - 15 мм и 0,5 кг - 15 - 20 мм).

Число порций - одна.

Износостойкость оценивают соответствующими показателями износостойкости С30 или С60 в кг/г, определяемыми по формулам:

 при скорости 30 м/с;

 при скорости 60 м/с;

где И30э и И60э - показатели абразивности абразивного материала, на котором определена износостойкость, соответственно для скоростей 30 и 60 м/с.

Каждый показатель износостойкости определяют как среднее арифметическое значение результатов трех испытаний.

4. Определение срока службы бил.

Срок службы бил Т в часах при дроблении материалов с показателем абразивности И30(60) определяют (если известен срок службы Т' при дроблении материала с показателем абразивности И'30(60)) на подобной дробилке, в том же режиме дробления и одинаковых по конструкции и материале билах по формуле

.

В таблице приведены справочные показатели абразивности некоторых горных пород.

Наименование горных пород и их месторождения

И30

И60

Гранит Норинск Житомирской обл.

280

900

Известняк Турдейского месторождения Калужской обл.

96

360

Известняк Ковровского месторождения Владимирской обл.

16

86

Известняк Падиссе Паэмурруд Эстонской ССР

2,5

7,2

Известняк Воркута Коми АССР

5

20

Известняк Пятовский к-р Калужской обл.

1,9

7,6

Известняк Вяо Эстонской ССР

4,2

17

Гранит Шарташ Свердловской обл.

150

450

Гранит Пруды Ленинградской обл.

300

900

Гранит Клесов

420

1300

Кварцит Овруч Житомирской обл.

460

1520

Гравий Вяземский

340

1190

Гравий Ст. Академическая Октябрьской ж. д.

230

740

Песчаник кварцевый Олевск Житомирской обл.

330

1040

Руда железная Стойленский к-р, КМА

140

420

Сиенит Клесовский к-р

340

980

Земля формовочная горелая

27

70

Шлак конверторный Липецкий з-д

580

2130

Шлак электропечной Липецкий з-д

530

1890

Шлак ферросилиция Актюбинский з-д

390

1350

Лабрадорит Головинский к-р Житомирской обл.

280

730

СОДЕРЖАНИЕ

1. Основные параметры и размеры.. 1

2. Технические требования. 3

2а. Требования безопасности. 5

2б. Комплектность. 5

2в. Правила приемки. 5

3. Методы испытаний. 5

4. Маркировка, упаковка, транспортирование и хранение. 6

5. Гарантии изготовителя. 6

Приложение 1. Методика определения производительности. 6

Приложение 2. Методика определения размера кусков продукта дробления. 7

Приложение 3. Методика определения абразивности дробимого материала, износостойкости материала бил и срока их службы.. 9





© 2013 Ёшкин Кот :-)
