СТАНДАРТ СЭВ

СТ СЭВ 4179-83

ДВЕРИ ДЕРЕВЯННЫЕ

МЕТОД ИСПЫТАНИЯ
СОПРОТИВЛЕНИЯ СТАТИЧЕСКОЙ НАГРУЗКЕ,
ДЕЙСТВУЮЩЕЙ ПЕРПЕНДИКУЛЯРНО ПЛОСКОСТИ СТВОРКИ

Постановлением Государственного комитета СССР по делам строительства от 5 июля 1984 г. № 105 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4179-83 «Двери деревянные. Метод испытания сопротивления статической нагрузке, действующей перпендикулярно плоскости створки» введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР	с 01.01.85
в договорно-правовых отношениях по сотрудничеству	с 01.01.85



Настоящий стандарт СЭВ распространяется на деревянные распашные двери.

1. СУЩНОСТЬ МЕТОДА

Метод заключается в нагружении двери статической сосредоточенной нагрузкой, действующей на угол створки перпендикулярно ее плоскости в направлении открывания и возрастающей до контрольной Р или предельной Р₁ величины.

2. ОБРАЗЦЫ

2.1. Образцами для испытания являются изделия, соответствующие техническим требованиям на двери конкретного вида.

2.2. Количество образцов для испытания принимают в зависимости от объема партии, но не менее 3 шт.

3. АППАРАТУРА

Для испытания применяют:

1) испытательный стенд, состоящий из конструкции для жесткого закрепления дверной коробки по периметру и нагружающего устройства с погрешностью измерения нагрузки не более 2%;

2) измерительное устройство линейных перемещений с погрешностью измерения не более 0,5 мм;

3) секундомер;

4) штангенглубиномеры по СТ СЭВ 704-77, СТ СЭВ 708-77;

5) щупы плоские.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец устанавливают в испытательный стенд. Коробку закрепляют неподвижно. Производят проверку формы и размеров створки по СТ СЭВ 4181-83 и СТ СЭВ 4182-83.

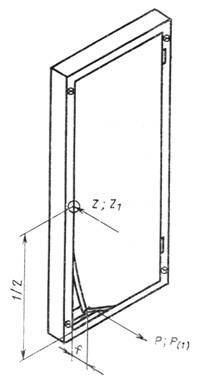

4.2. Створку прижимают к коробке на середине высоты с силой Z = 1,2 Р или Z₁ = 1,2 Р₍₁₎, где Р₍₁₎ - ожидаемая предельная нагрузка (см. чертеж).

4.3. На измерителе перемещений отмечают первоначальное положение угла створки, который будет подвергнут нагружению.

4.4. Производят нагружение угла створки в зоне расположения обвязки в направлении открывания перпендикулярно первоначальному положению створки.

Нагрузку увеличивают равномерно и плавно со скоростью 100 daN в 1 мин или равномерно ступенчато, без ударов, через 10 daN в течение 2 мин.

4.5. Нагрузку контрольной величины Р (см. таблицу) удерживают 15 мин. Измеряют с погрешностью не более 0,5 мм перемещение f угла створки под нагрузкой относительно первоначального положения в направлении действия нагрузки. Затем нагрузку уменьшают до 0. В процессе нагружения наблюдают за состоянием испытываемого образца.

4.6. Через 15 мин после снятия нагрузки проверяют форму створки. Осматривают состояние образца.

4.7. При испытании нагрузкой, возрастающей до предельной величины, определяют Р₍₁₎ нагрузки, вызвавшей разрушения (стекла, облицовки, деталей каркаса, рамки, отрыв петли и др.). Нагружение выполняют в соответствии с пп. 4.2 и 4.4.

Испытание до предельной нагрузки проводят при исследованиях конструкций дверей.

5. ОЦЕНКА РЕЗУЛЬТАТОВ

Сопротивление образцов считают удовлетворительными, если:

а) под действием нагрузки контрольной величины Р в течение 15 мин в образцах не возникло разрушений и перемещение f угла створки не превысило 7 % от ширины створки;

б) после испытания нагрузкой контрольной величины Р изменения формы не превысили допустимых величин;

в) величина предельной нагрузки Р₁ для каждого образца, выдержавшего испытание контрольной нагрузкой, составила не менее К×Р.

Величина К указана в таблице.

6. ОТЧЕТ ОБ ИСПЫТАНИИ

Отчет об испытании должен содержать:

1) краткое описание испытанных образцов (вид двери, особенности конструкции створки, размеры);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно п.п. 4.2 - 4.7;

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

8) обозначение настоящего стандарта СЭВ.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1) Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2) Тема - 01.344.04.81.

3) Стандарт СЭВ утвержден на 53-м заседании ПКС.

4) Сроки начала применения стандарта СЭВ:

5) Срок первой проверки - 1990 г., периодичность проверки - 5 лет.
