ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Ворота деревянные распашные Технические условия ГОСТ 18853-73
государственный комитет ссср по стандартам Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29 мая 1973 г. № 79 срок введения установлен с 01.07.74 Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на деревянные распашные ворота для зданий и сооружений сельскохозяйственных и промышленных предприятий с размерами по ширине и высоте не более 3 м. Стандарт не распространяется на ворота специального назначения. (Измененная редакция, Изм. № 1). 1. Типы и размеры1.1. Ворота деревянные распашные подразделяют на глухие и с калиткой. Ворота состоят из левого и правого полотен. Калитка в воротах должна быть в правом полотне. Открывание ворот и калиток должно быть наружу, только правое, с притвором в четверть. 1.2. Размеры ворот должны соответствовать указанным на черт. 1 и в табл. 1. Схемы ворот Размеры, мм

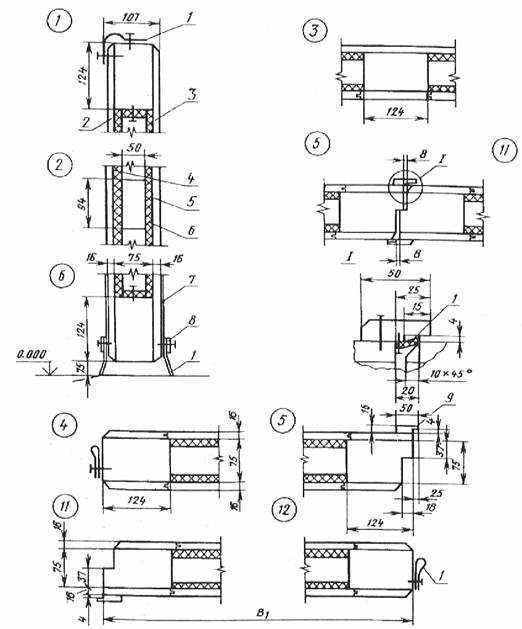

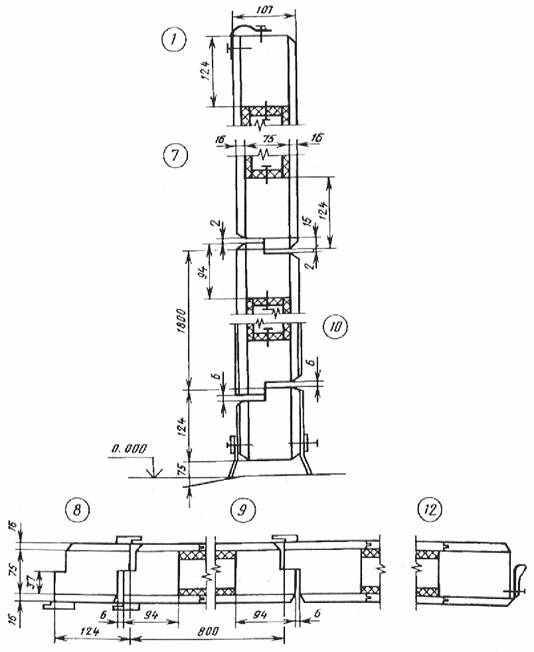

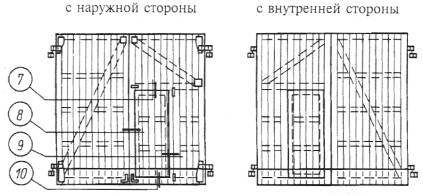

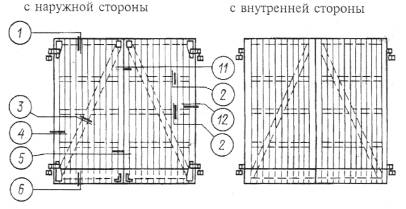

1.3. Общий вид ворот, форма и размеры сечений деталей ворот, а также размер зазора в притворе калитки должны соответствовать указанным на черт. 2 - 4. 1.2, 1.3. (Измененная редакция, Изм. № 1). Общий вид ворот Глухих С калиткой Сечения элементов приведены на черт. 3 и 4. Черт. 2 Форма и размеры сечений деталей ворот с глухими полотнами 1 - листовая техническая резина толщиной 3 мм по ГОСТ 7338-77; 2, 3 - наружная и внутренняя обшивка; 4 - оберточная бумага по ГОСТ 8273-75; 5 - упаковочная битумная бумага по ГОСТ 515-77; 6 - ДВП по ГОСТ 4598-74; 7 - тонколистовая оцинкованная сталь по ГОСТ 14918-80; 8 - стальная лента 20´2 мм по ГОСТ 6009-74; 9 - нащельник Примечание. Уплотнения притворов должны выполняться с обеих сторон полотна. Форма и размеры сечений деталей ворот с калиткой Примечание. Уплотнения притворов калитки должны выполняться в соответствии с узлом 1 на черт. 3. 1.4. (Исключен, Изм. № 1). 1.5. Предельные отклонения от размеров полотен ворот, калиток и деталей каркаса указаны в табл. 2.
1.6. (Исключен, Изм. № 1). 1.7. Все размеры на чертежах приведены для неокрашенных деталей и изделий. 1.8. Условное обозначение ворот должно состоять из букв ВР (ворота распашные), Г (глухие) или К (с калиткой), двух чисел (через тире), означающих ширину и высоту проема в дециметрах, буквы Н для неутепленных ворот и обозначения настоящего стандарта. Пример условного обозначения ворот распашных глухих шириной 30 и высотой 27 дм: ВРГ 30-27 ГОСТ 18853-73 То же, ворот с калиткой: ВРК 30-27 ГОСТ 18853-73 То же, ворот неутепленных: ВРК 30-27 Н ГОСТ 18853-73 (Измененная редакция, Изм. № 1). 2. Технические требования2.1. Полотна ворот и калиток состоят из деревянных каркасов, обшитых с двух сторон по вертикали строганными досками толщиной 16 мм и шириной от 50 до 120 мм, соединенными между собой по кромке в четверть или паз и гребень по ГОСТ 9330-76. Ширина досок обшивки в комплекте ворот, состоящем из левого и правого полотен, должна быть одинаковой. 2.2. Допускается обшивка каркасов полотен ворот и калиток березовой фанерой марки ФСФ толщиной 6 мм не ниже сорта В/ВВ по ГОСТ 3916.1 или ГОСТ 3916.2. Фанеру к каркасу полотен ворот крепят на клеях повышенной водостойкости и прижимают гвоздями длиной не менее 50 мм, располагаемыми на расстоянии 150 - 200 мм друг от друга. На каждой стороне полотна должно быть более одного соединения листов фанеры. Соединения следует располагать на бруске каркаса. 2.3. Каркасы полотен ворот и калиток обшивают досками со стороны помещения по слою упаковочной битумной бумаги, а с наружной стороны - по слою оберточной бумаги (масса 1 м2 бумаги не должна быть менее 70 г). Доски обшивки крепят к каркасам полотен ворот и калиток гвоздями длиной не менее 50 мм. 2.4. Между обшивками, внутри каркаса полотен ворот и калиток укладывают утеплитель, как указано на черт. 3 и 4. В качестве утеплителя применяют изоляционные ДВП толщиной 12 мм по ГОСТ 4598-74. Допускается применение и других теплоизоляционных материалов при условии отсутствия их усадки при ударах и сотрясениях ворот. По требованию потребителей допускается изготовление неутепленных ворот с односторонней обшивкой. Допускается заполнение утеплителем всей воздушной полости между обшивками. (Измененная редакция, Изм. № 1). 2.5. Детали полотен ворот и калиток должны изготовляться из пиломатериалов хвойных пород не ниже 3-го сорта по ГОСТ 8486-66. На лицевых поверхностях изделий обзол не допускается. На нелицевых поверхностях изделий обзол должен быть очищен от коры и луба. 2.6. Сучки частично сросшиеся, несросшиеся, загнившие, гнилые табачные, а также смоляные кармашки в деталях обшивки должны быть плотно (на клее повышенной водостойкости) заделаны пробками или планками, а червоточины, отщепы и выколы - синтетическими замазками. Размеры пробок не должны превышать размеров сучков, допускаемых для пиломатериалов 3-го сорта по ГОСТ 8486-66. 2.7. Влажность древесины деталей полотен ворот не должна быть более 18 абс. %. Влажность древесины заделок должна быть на 2 - 3 абс. % ниже влажности древесины деталей. 2.8. Детали ворот могут изготовляться клееными по сечению и длине на клеях повышенной водостойкости. Соединения по длине должны быть выполнены на зубчатый шип по ГОСТ 9330-76. Прочность клеевых соединений должна быть не менее, кгс/см2: на скалывание вдоль волокон......................................... 60 на изгиб деталей, склеенных на зубчатый шип............. 150 Предприятие-изготовитель обязано проверить прочность клеевых соединений не реже одного раза в месяц и при получении каждой новой партии клея. 2.9. Угловые соединения брусков каркасов полотен ворот и калиток должны быть выполнены на двойные открытые сквозные шипы; соединения горизонтальных и вертикальных брусков, образующих притвор калитки, - на серединный сквозной одинарный шип. Каркасы полотен ворот и калиток собирают на клеях повышенной водостойкости с креплением нагелями. Провесы в местах соединений брусков каркасов не должны превышать ± 0,5 мм. Бруски под обшивку следует крепить гвоздями к брускам каркаса. 2.10. Нащельники следует устанавливать на клеях повышенной водостойкости и прикреплять шурупами, имеющими антикоррозионное покрытие, с шагом 250 мм. 2.11. Изделия и их элементы должны иметь правильную геометрическую форму. Отклонение от прямолинейности деталей не должно быть более 2 мм по всей длине. Отклонение от плоскостности полотен и калиток не должно быть более 3 мм по всей их поверхности. 2.12. Шероховатость лицевых поверхностей обшивки не должна быть более Rm 320 мкм, брусков каркаса - Rm 500 мкм по ГОСТ 7016-82. 2.13. Поверхности ворот должны иметь защитно-декоративное покрытие атмосферостойкими лакокрасочными материалами и соответствовать требованиям V класса по ГОСТ 24404-80. Допускается по согласованию изготовителя с потребителем поставка ворот с огрунтованными полотнами. 2.11 - 2.13. (Измененная редакция, Изм. № 1). 2.14. Форма и размеры металлических накладок и навесов должны соответствовать указанным на черт. 5 - 7. Форма и размеры стальных накладок и навесов а) общий вид стальных накладок с навесами 1 - деталь 1; 2 - деталь 2 Примечания: 1. Стальные накладки приведены на черт. 6. 2. Детали 1 и 2 приведены на черт. 7. Черт. 5 б) стальные накладки Примечания: 1. Накладки выполняют из стали толщиной 8 мм. 2. На черт. 5 и 6 стальные накладки и навесы показаны для левого полотна ворот; для правого полотна изображение - обратно чертежу (зеркальное). Черт. 6 в) детали навесов

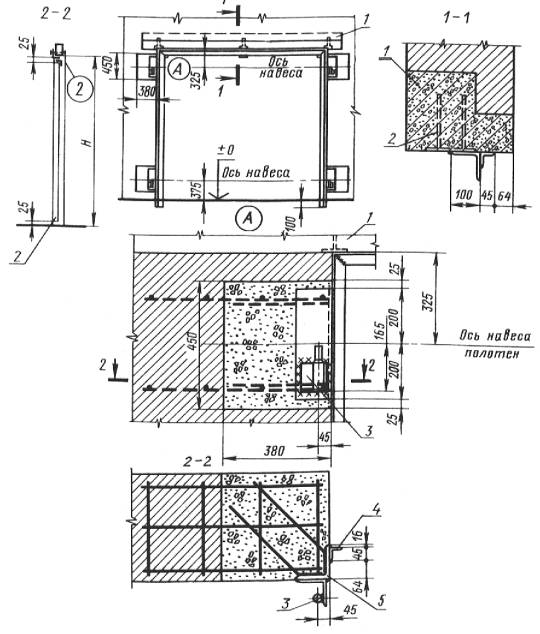

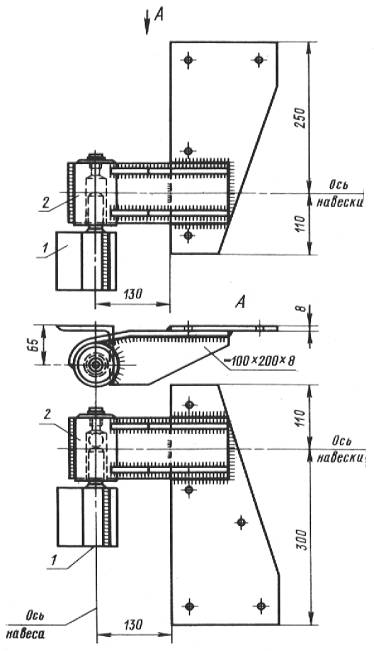

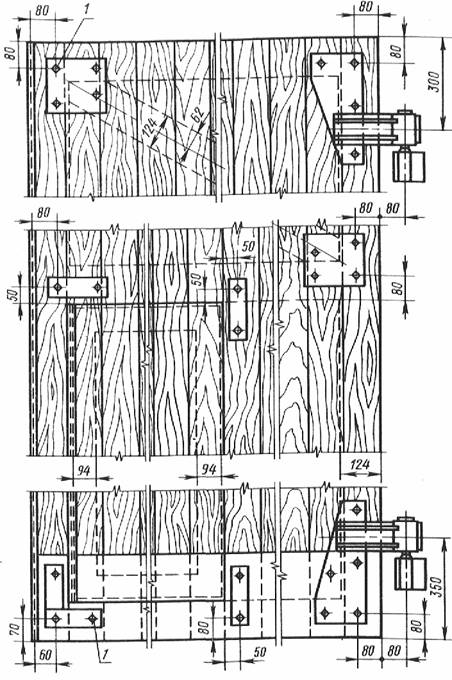

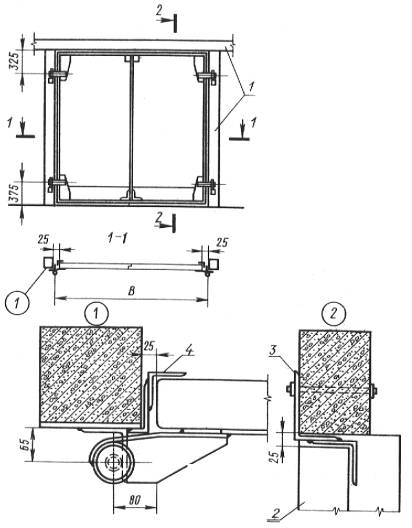

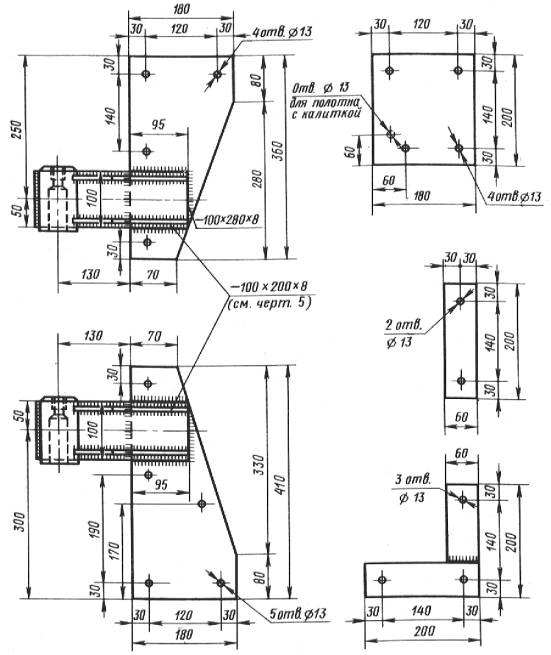

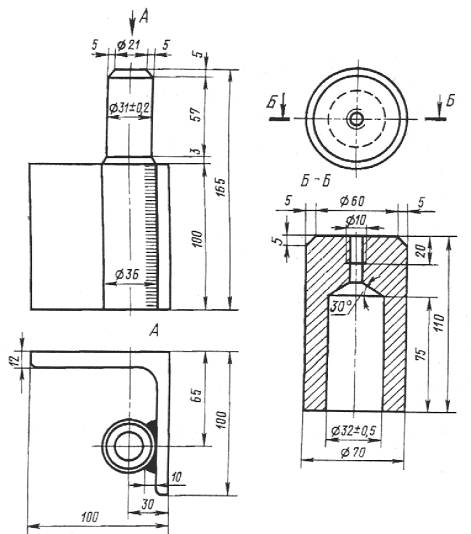

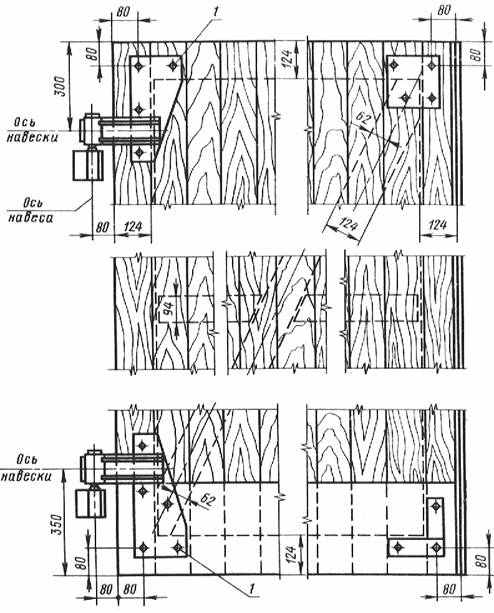

Примечание. Деталь 1 приваривают к закладной детали колонны или стены, деталь 2 - к металлическим накладкам полотен ворот 2.15. Крепление металлических накладок и навесов к полотнам ворот должно производиться, как указано на черт. 8 и 9. Крепление металлических накладок и навесов а) в глухих полотнах Болты М12´120 - по ГОСТ 7798-70 б) в полотнах с калиткой Болты М12´120 по ГОСТ 7798-70. 2.16. Накладки и навесы для установки их на полотна ворот должны иметь антикоррозионное покрытие. Допускается окраска их масляной краской за два раза. 2.17. Калитка должна быть навешена на две петли типа ПН1-130 по ГОСТ 5088-78. Петли устанавливают на расстоянии 200 мм от верха и низа полотна калитки. 2.18. Нижняя часть ворот должна быть защищена с обеих сторон полосами из оцинкованной стали толщиной 0,5 - 1,0 мм на высоту 250 - 300 мм. 2.19. Ворота должны поставляться предприятием-изготовителем в комплекте, состоящем из левого и правого полотен с прикрепленными к ним металлическими навесами и накладками, с навешенными на петли калитками и резиновыми уплотнителями притворов. Детали навесов, привариваемые к закладным деталям при заполнении проемов, должны быть упакованы в тару и поставлены заказчику в комплекте с изделиями. (Измененная редакция, Изм. № 1). 2.20. (Исключен, Изм. № 1). 2.21. Примеры установки ворот в железобетонных и кирпичных стенах приведены в приложениях 1 и 2. (Измененная редакция, Изм. № 1). 2.22. Ворота должны быть поштучно приняты отделом технического контроля предприятия-изготовителя. 2.23. Навесы, гвозди, шурупы, болты и другие крепежные изделия должны иметь антикоррозионное покрытие. (Введен дополнительно, Изм. № 1). 3. Правила приемки и методы испытаний3.1. Ворота принимают партиями. Объем партии устанавливают по согласованию изготовителя с потребителем. (Измененная редакция, Изм. № 1). 3.2. Для контрольной проверки потребителем качества ворот от каждой партии отбирают 3 % ворот, но не менее 2 шт. Если в результате проверки ворота не будут соответствовать хотя бы одному из требований настоящего стандарта, производят поштучно приемку ворот. 3.3. Размеры, отклонения от формы проверяют с погрешностью до 1 мм металлическим измерительным инструментом; качество покрытия проверяют визуально; требования к материалам - по НТД, определяющей их качество. (Измененная редакция, Изм. № 1). 3.4. Влажность древесины ворот определяют по ГОСТ 16588-79 или влагомером. 3.5. Прочность клеевых соединений ворот проверяют по ГОСТ 15613.1-77 и ГОСТ 15613.4-78, водостойкость - по ГОСТ 17005-82. 3.6. Шероховатость лицевых поверхностей ворот определяют по ГОСТ 15612-78. 3.7. (Исключен, Изм. № 1). 4. Маркировка, хранение и транспортирование4.1. На боковой кромке каждого изделия должны быть несмываемой краской нанесены: товарный знак предприятия-изготовителя, адрес предприятия-изготовителя, условное обозначение ворот, масса и дата выпуска изделия. (Измененная редакция, Изм. № 1). 4.2. Ворота должны быть рассортированы по маркам и храниться в закрытом складе установленными на ребро, в вертикальном положении. 4.3. При хранении и транспортировании ворот должны быть приняты меры к предохранению их от механических повреждений, увлажнения и загрязнения. Приложение
1
|
Номер пункта |
|
ГОСТ 3916.1-89 |
|
5. ПЕРЕИЗДАНИЕ с Изменением № 1, утвержденным в апреле 1984 г. (ИУС 10-84)
