МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ
ГОРОДСКИХ ДОРОГ.
АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ
ИЗДЕЛИЯ.

ГОСТ 21924.3-84



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ. АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ ИЗДЕЛИЯ

Конструкция и размеры

Reinforced concrete slabs for pavements of city roads.
Structure fittings products. Structure and dimensions

ГОСТ
21924.3-84

Дата введения 01.01.85

1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно-напряженных плит по ГОСТ 21924.1 и плит с ненапрягаемой арматурой по ГОСТ 21924.2, предназначенные для устройства постоянных и временных городских дорог.

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1 - 4 и в табл. 1.

Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIC по ГОСТ 10884 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.

3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098.

6. Pежимы сварки - по СH 393.

7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0.

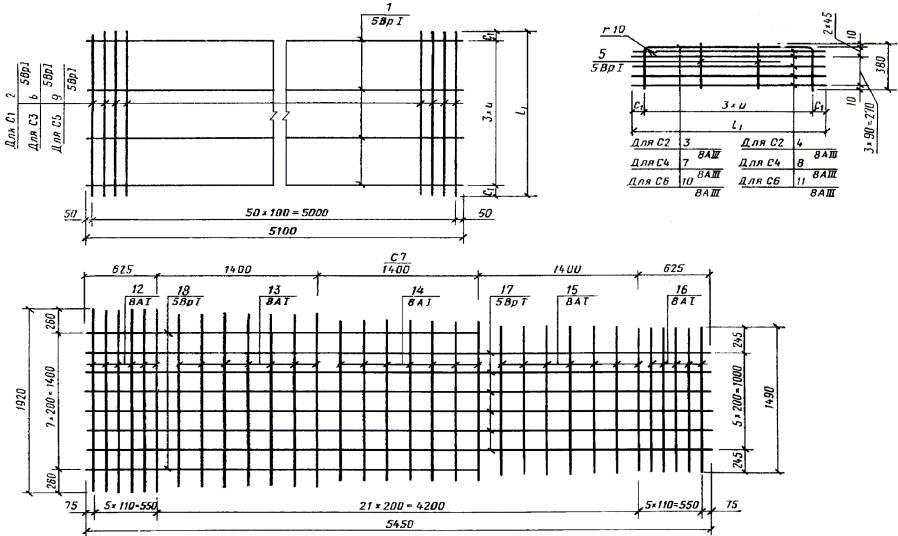

C1, C3, C5

C2, C4 и С6

Черт. 1

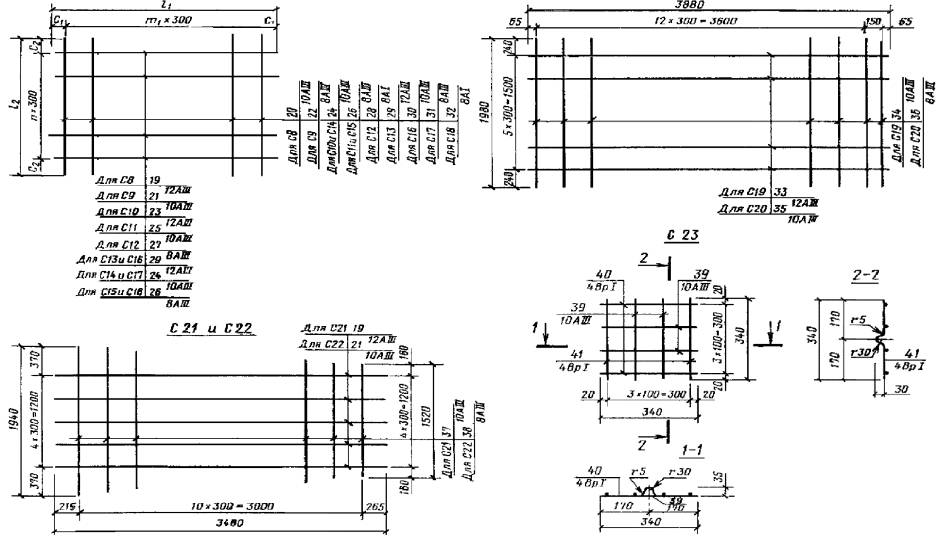

С8 - С18

C19 и С20

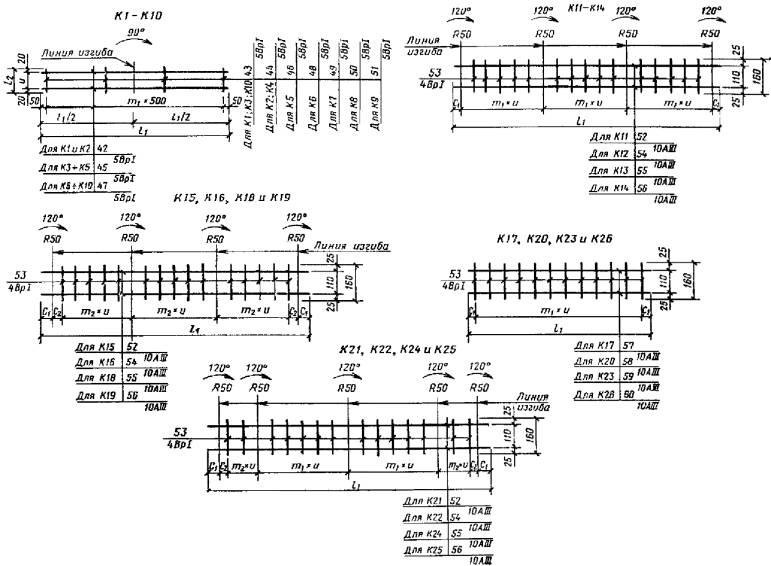

Черт. 2

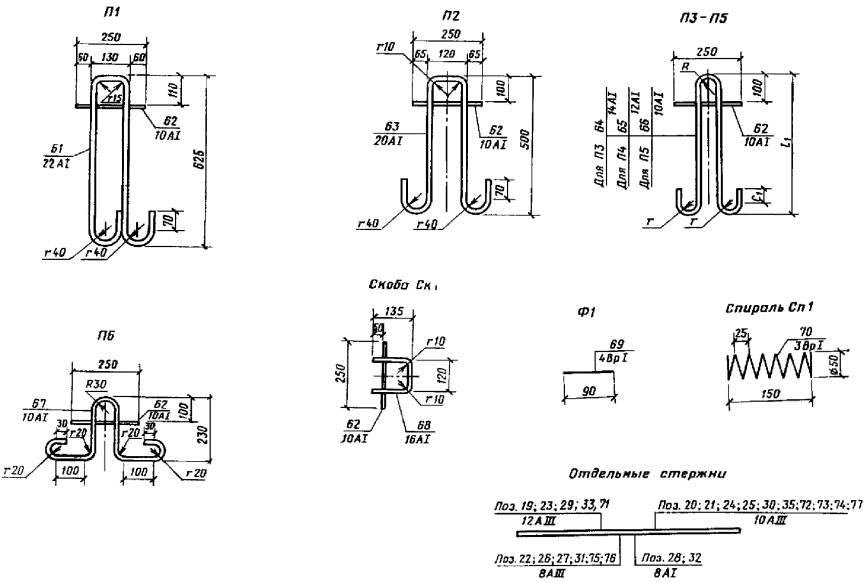

Черт. 3

П1а и П2а

Черт. 4

Таблица 1

Марка

Размеры, мм

l1

l2

m1

m2

n

u

c1

c2

R

r

С1

1820

-

-

-

-

500

160

-

-

-

С2

600

10

С3

1700

500

100

С4

560

10

С5

1950

580

105

С6

640

15

С8, С9

3480

2730

10

7



240

315

С10, С11, С12

2980

1730

8

4

290

265

С13, С14, С15

1730

1730

4

4

265

265

С16, С17, С18

1480

3

290

К1

2600

95

5

-

55

-

-

К2

105

65

К3

2100

95

4

55

К4

105

65

К5

110

70

К6

1600

80

3

40

К7

90

50

К8

100

60

К9

85

45

К10

95

55

К11

3630

-

6

195

60

К12

3025

5

50

К13

3360

6

180

60

К14

2800

5

50

-

К15

3630

6

5

195

145

110

К16

3025

5

4

135

К17

2360

11

-

107 (108)

-

К18

3360

6

5

180

160

80

К19

2800

5

4

150

К20

2220

11

-

120

-

К21

3630

6

2

195

140

115

К22

3025

5

1

132 (133)

210

К23

2130

10

-

90

-

К24

3360

6

2

180

145

95

К25

2800

5

1

140

180

К26

1990

10

-

95

-

П3

495

-

-

50

30

30

П4

435

30

20

П5

370

Таблица 2

Марка

Поз.

Сечение, мм

Длина, мм

Число

Общая длина, м

Масса, кг

Выборка арматурной стали

Сечение, мм

Масса, кг

Масса изделия, кг

С1

1

5ВрI

5100

4

20,40

2,94

5ВрI

16,31

16,31



2

5ВрI

1820

51

92,82

13,37

-

-





3

8АIII

2540

1

2,54

1,00

8АIII

4,60



С2

4

8АIII

1820

5

9,10

3,60

5ВрI

0,11

4,71



5

5ВрI

380

2

0,76

0,11

-

-



С3

1

5ВрI

5100

4

20,40

2,94

5ВрI

15,42

15,42



6

5ВрI

1700

51

86,70

12,48

-

-





7

8АIII

2420

1

2,42

0,96

8АIII

4,32



С4

8

8АIII

1700

5

8,50

3,36

5ВрI

0,11

4,43



5

5ВрI

380

2

0,76

0,11

-

-



С5

1

5ВрI

5100

4

20,40

2,94

5ВрI

17,26

17,26



9

5ВрI

1950

51

99,45

14,32

-

-





10

8АIII

2670

1

2,67

1,06

8АIII

4,91



С6

11

8АIII

1950

5

9,75

3,85

5ВрI

0,11

5,02



5

5ВрI

380

2

0,76

0,11

-

-





12

8АI

1920

6

11,52

4,55

8АI

21,32





13

8АI

1790

7

12,53

4,95

5ВрI

5,70





14

8АI

1670

7

11,96

4,62

-

-



С7

15

8АI

1540

7

10,78

4,26

-

-

27,02



16

8АI

1490

5

7,45

2,94

-

-





17

5ВрI

5450

6

32,70

4,71

-

-





18

5ВрI

3425

2

6,85

0,99

-

-



С8

19

12АIII

3480

8

27,84

24,72

12АIII

24,72

43,25



20

10АIII

2730

11

30,03

18,53

10АIII

18,53



С9

21

10АIII

3480

8

27,84

17,18

10АIII

17,18

29,04



22

8АIII

2730

11

30,03

11,86

8АIII

11,86



С10

23

12АIII

2980

5

14,90

13,23

12АIII

13,23

22,84



24

10АIII

1730

9

15,57

9,61

10АIII

9,61



С11

25

10АIII

2980

5

14,90

9,19

10АIII

9,19

15,34



26

8АIII

1730

9

15,57

6,15

8АIII

6,15



С12

27

8АIII

2980

5

14,90

5,89

8АIII

5,89

12,04



28

8АI

1730

9

15,57

6,15

8АI

6,15



С13

29

12АIII

1730

10

17,30

15,36

12АIII

15,36

15,36

С14

24

10АIII

1730

10

17,30

10,67

10АIII

10,67

10,67

С15

26

8АIII

1730

10

17,30

6,83

8АIII

6,83

6,83

С16

29

12АIII

1730

4

6,92

6,14

12АIII

6,14

10,71



30

10АIII

1480

5

7,40

4,57

10АIII

4,57



С17

24

10АIII

1730

4

6,92

4,27

10АIII

4,27

7,19



31

8АIII

1480

5

7,40

2,92

8АIII

2,92



С18

26

8АIII

1730

4

6,92

2,73

8АIII

2,73

5,65



32

8АI

1480

5

7,40

2,92

8АI

2,92



С19

33

12АIII

3880

6

23,28

20,67

12АIII

20,67

37,77



34

10АIII

1980

14

27,72

17,10

10АIII

17,10



С20

35

10АIII

3880

6

23,28

14,36

10АIII

14,36

25,31



36

8АIII

1980

14

27,72

10,95

8АIII

10,95



С21

19

12АIII

3480

5

17,40

15,45

12АIII

15,45

27,19



37

10АIII

1940¸ 1520

11

19,03

11,74

10АIII

11,74



С22

21

10АIII

3480

5

17,40

10,74

10АIII

10,74

18,26



38

8АIII

1940¸ 1520

11

19,03

7,52

8АIII

7,52





39

10АIII

340

4

1,36

0,84

10АIII

0,84



С23

40

4ВрI

390

2

0,78

0,07

4ВрI

0,14

0,98



41

4ВрI

380

2

0,76

0,07

-

-



К1

42

5ВрI

2600

2

5,20

0,75

5ВрI

0,83

0,83



43

5ВрI

95

6

0,57

0,08

-

-



К2

42

5ВрI

2600

2

5,20

0,75

5ВрI

0,84

0,84



44

5ВрI

105

6

0,63

0,09

-

-



К3

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,67

0,67



43

5ВрI

95

5

0,48

0,07

-

-



К4

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,68

0,68



44

5ВрI

105

5

0,53

0,08

-

-



К5

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,68

0,68



46

5ВрI

110

5

0,55

0,08

-

-



К6

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51



48

5ВрI

80

4

0,32

0,05

-

-



К7

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51



49

5ВрI

90

4

0,36

0,05

-

-



К8

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,52

0,52



50

5ВрI

100

4

0,40

0,06

-

-



К9

47

5ВрI

1600

2

3,20

046

5ВрI

0,51

0,51



51

5ВрI

85

4

0,34

0,05

-

-



К10

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51



43

5ВрI

95

4

0,38

0,05

-

-



К11

52

10АIII

3630

2

7,26

4,48

10АIII

4,48

4,70



53

4ВрI

160

15

2,40

0,22

4ВрI

0,22



К12

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,91



53

4ВрI

160

12

1,92

0,18

4ВрI

0,18



К13

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,37



53

4ВрI

160

15

2,40

0,22

4ВрI

0,22



К14

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,64



53

4ВрI

160

12

1,92

0,18

4ВрI

0,18



К15

52

10АIII

3630

2

7,26

4,48

10АIII

4,48

4,70



53

4ВрI

160

15

2,40

0,22

4ВрI

0,22



К16

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,91



53

4ВрI

160

12

1,92

0,18

4ВрI

0,18



К17

57

10АIII

2360

2

4,72

2,91

10АIII

2,91

3,09



53

4ВрI

160

12

1,92

0,18

10АIII

0,18



К18

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,37



53

4ВрI

160

15

2,40

0,22

4ВрI

0,22



К19

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,64



53

4ВрI

160

12

1,92

0,18

4ВрI

0,18



К20

58

10АIII

2220

2

4,44

2,74

10АIII

2,74

2,92



53

4ВрI

160

12

1,92

0,18

4ВрI

0,18



К21

52

10АIII

3630

2

7,26

4,48

10АIII

4,48

4,69



53

4ВрI

160

14

2,24

0,21

4ВрI

0,21



К22

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,88



53

4ВрI

160

10

1,60

0,15

4ВрI

0,15



К23

59

10АIII

2130

2

4,26

2,63

10АIII

2,63

2,79



53

4ВрI

160

11

1,76

0,16

4ВрI

0,16



К24

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,36



53

4ВрI

160

14

2,24

0,21

4ВрI

0,21



К25

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,61



53

4ВрI

160

10

1,60

0,15

4ВрI

0,15



К26

60

10АIII

1990

2

3,98

2,46

10АIII

2,46

2,62



53

4ВрI

160

11

1,76

0,16

4ВрI

0,16



П1

61

22АI

1670

1

1,67

4,98

22АI

4,98

5,13



62

10АI

250

1

0,25

0,15

10АI

0,15



П2

63

20АI

1420

1

1,42

3,51

20АI

3,51

3,66



62

10АI

250

1

0,25

0,15

10АI

0,15



П3

64

14АI

1260

1

1,26

1,52

14АI

1,52

1,67



62

10АI

250

1

0,25

0,15

10АI

0,15



П4

65

12АI

1060

1

1,06

0,94

12АI

0,94

1,09



62

10АI

250

1

0,25

0,15

10АI

0,15



П5

66

10АI

930

1

0,93

0,57

10АI

0,72

0,72



62

10АI

250

1

0,25

0,15

-

-



П6

67

10АI

930

1

0,93

0,57

10АI

0,72

0,72



62

10АI

250

1

0,25

0,15

-

-



Ск1

68

16АI

360

1

0,36

0,57

16АI

0,57

0,72



62

10АI

250

1

0,25

0,15

10АI

0,15



Ф1

69

4ВрI

90

1

0,09

0,01

4ВрI

0,01

0,01

Сп1

70

3ВрI

1290

1

1,29

0,07

3ВрI

0,07

0,07

Отдельные стержни

19

12АIII

3480

1

3,48

3,09

12АIII

3,09

3,09

20

10АIII

2730

1

2,73

1,68

10АIII

1,68

1,68

21

10АIII

3480

1

3,48

2,15

10АIII

2,15

2,15

22

8АIII

2730

1

2,73

1,08

8АIII

1,08

1,08

23

12АIII

2980

1

2,98

2,65

12АIII

2,65

2,65

24

10АIII

1730

1

1,73

1,07

10АIII

1,07

1,07

25

10АIII

2980

1

2,98

1,84

10АIII

1,84

1,84

26

8АIII

1730

1

1,73

0,68

8АIII

0,68

0,68

27

8АIII

2980

1

2,98

1,18

8АIII

1,18

1,18

28

8АI

1730

1

1,73

0,68

8АI

0,68

0,68

29

12АIII

1730

1

1,73

1,54

12АIII

1,54

1,54

30

10АIII

1480

1

1,48

0,91

10АIII

0,91

0,91

31

8АIII

1480

1

1,48

0,58

8АIII

0,58

0,58

32

8АI

1480

1

1,48

0,58

8АI

0,58

0,58

33

12АIII

3880

1

3,88

3,45

12АIII

3,45

3,45

35

10АIII

3880

1

3,88

2,39

10АIII

2,39

2,39

71

12АIII

3490

1

3,49

3,10

12АIII

3,10

3,10

72

10АIII

1970

1

1,97

1,22

10АIII

1,22

1,22

73

10АIII

1490

1

1,49

0,92

10АIII

0,92

0,92

74

10АIII

3490

1

3,49

2,15

10АIII

2,15

2,15

75

8АIII

1970

1

1,97

0,78

8АIII

0,78

0,78

76

8АIII

1490

1

1,49

0,59

8АIII

0,59

0,59

77

10АIII

550

1

0,55

0,34

10АIII

0,34

0,34

Примечание. Для арматурной стали класса Ат-IIIC сечение, длину и массу следует принимать одинаковыми с арматурной сталью класса А-III.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 10884-94

2

ГОСТ 14098-94

5

ГОСТ 21924.0-84

7

ГОСТ 21924.1-84

1

ГОСТ 21924.2-84

1

сн 393-78

6




© 2013 Ёшкин Кот :-)
