МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ ДЛЯ ПОКРЫТИЙ
ГОРОДСКИХ ДОРОГ
ГОСТ 21924.1-84
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ Конструкция и размеры Reinforced
concrete prestressed slabs for pavements of city roads. |
ГОСТ |
Дата введения 01.0.85
1. Настоящий стандарт распространяется на железобетонные предварительно-напряженные плиты, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.
Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.03.01) до минус 40 °С включ.
При применении плит в климатическом районе IVА должны учитываться дополнительные требования СHиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.
(Измененная редакция, Изм. № 1).
Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °С при соблюдении требований, предъявляемых СHиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.
2. Форма и основные параметры плит - по ГОСТ 21924.0.
3. Технические показатели плит приведены в табл. 1.
При применении в качестве напрягаемой арматуры термомеханически упрочненной арматурной стали классов Ат-V, Ат-IV и Ат-IVC в марке плиты необходимо приводить обозначение этой арматуры вместо соответственно А-V и А-IV.
(Измененная редакция, Изм. № 1).
Примечание. Расход напрягаемой арматуры и общий расход арматуры на плиту приведен для условной длины стержней, равной длине плиты, и уточняется с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.
Для арматурной стали классов Ат-V, Ат-IV и Ат-IVC сечение напрягаемой арматуры, ее длину и расход следует принимать такими же, как для арматурной стали соответственно классов А-V и А-IV.
4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

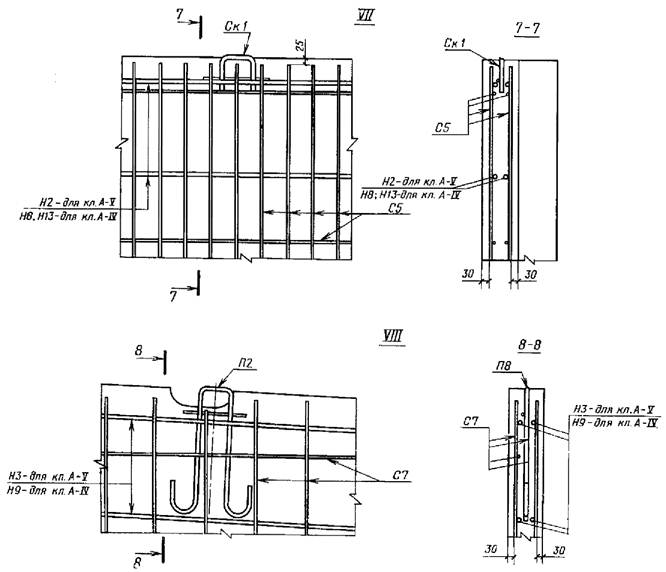

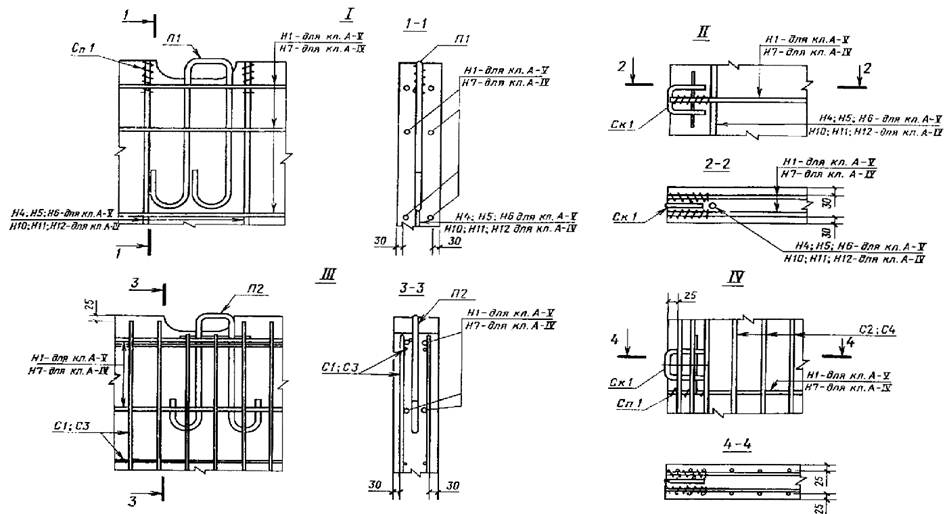

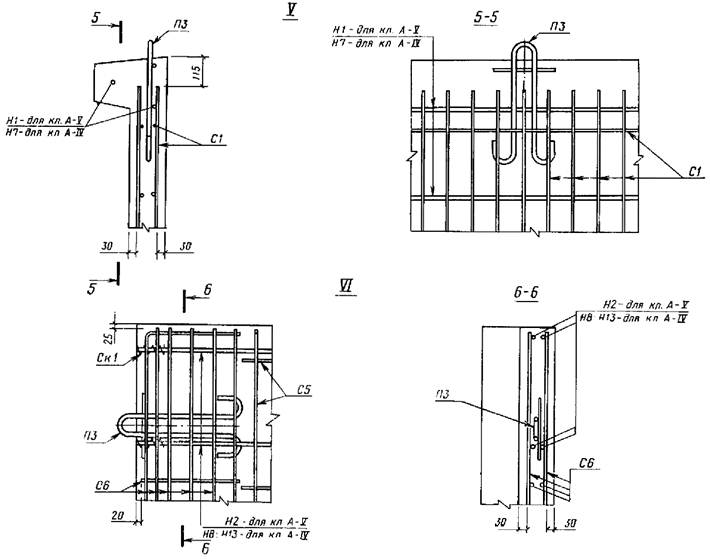

5. Армирование плит должно соответствовать приведенному на черт.1 - 8.
Армирование плит с напрягаемой арматурой из арматурной стали классов АТ-V, Ат-IV и Ат-IVC и с ненапрягаемой - из арматурной стали класса Ат-IIIC следует выполнять аналогично армированию арматурной сталью соответственно классов А-V, А-IV и А-III.
Напрягаемую арматуру из несвариваемой арматурной стали классов Ат-V и Ат-IV применяют в виде целых стержней без сварных стыков.
Примечание. Допускается применение монтажных петель П1а и П2а взамен петель соответственно П1 и П2.

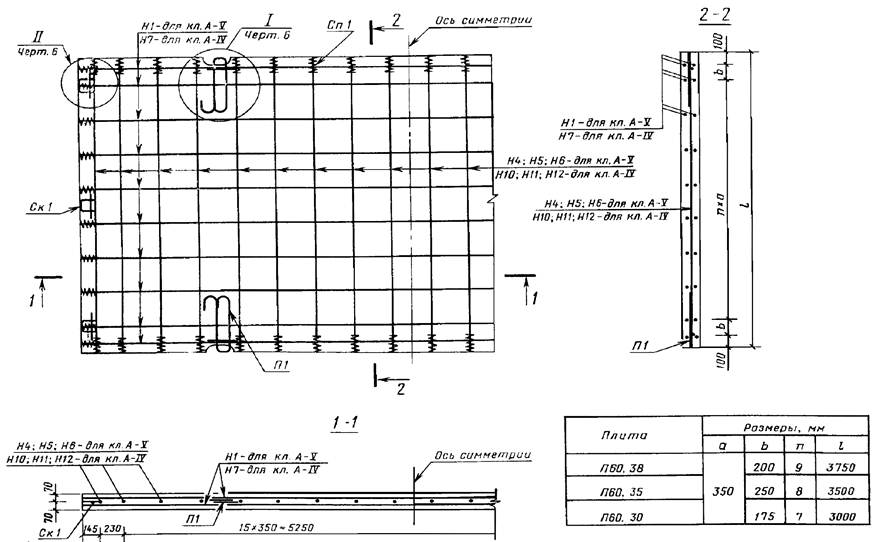

Плиты П60.38, П60.35 и П60.30

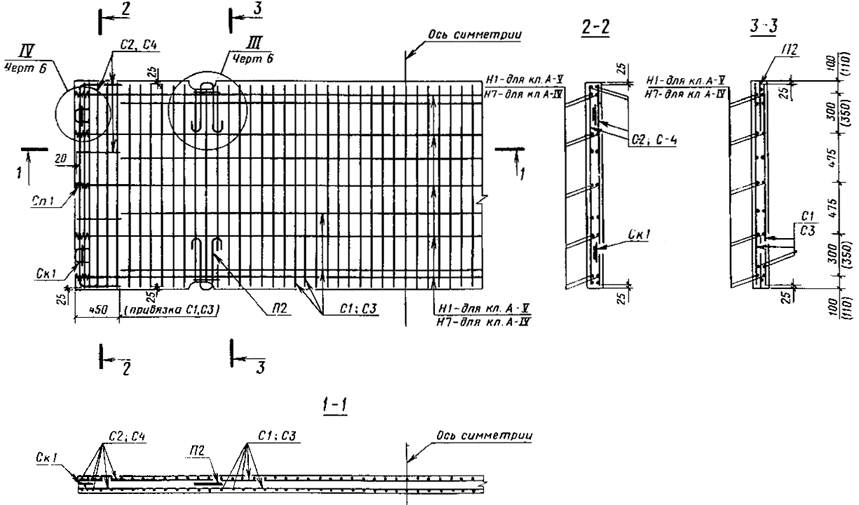

Плиты П60.419 и П60.18
Примечание. Размеры в скобках даны для плит П 60.19.

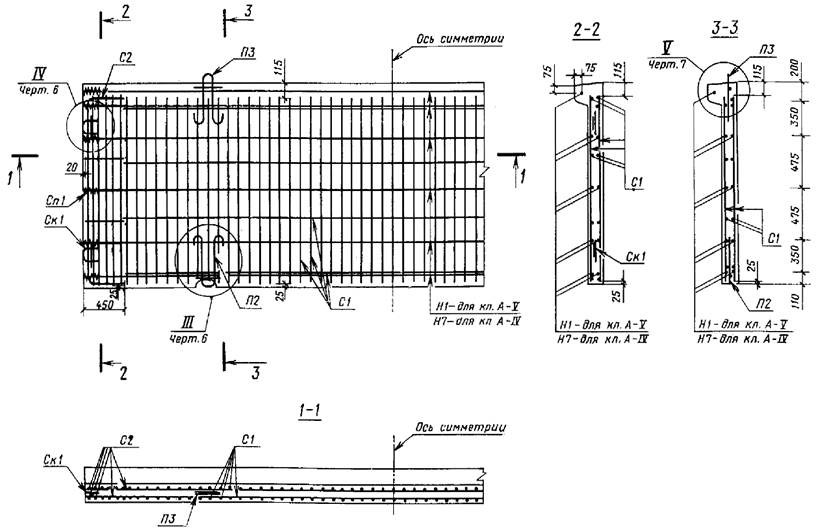

Плиты ПБ60.18

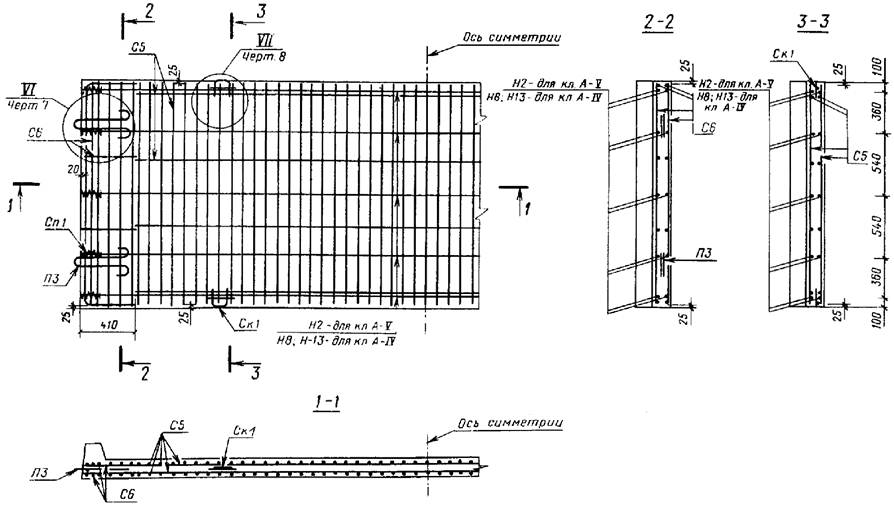

Плита ПББ55.20

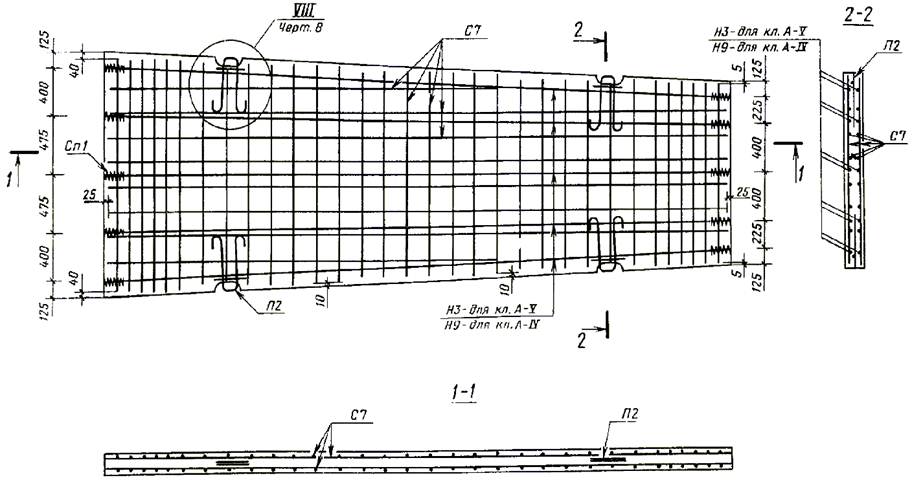

Плита ПТ55
6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.
5, 6. (Измененная редакция, Изм. № 1)
|
Арматурные сетки |
Монтажные петли |
Скобы |
Спирали |
|||||||||
|
Марка |
Число |
Марка |
Число |
Марка |
Число |
Марка |
Число |
Марка |
Число |
Марка |
Число |
|
|
1П60.38-30 AV, 1П60.38-30АIV |
- |
- |
- |
- |
П1 |
4 |
- |
- |
Ск1 |
6 |
Сп1 |
84 |
|
1П60.35-30AV, 1П60.35-30AIV |
80 |
|||||||||||
|
2П60.35-30AV, 2П60.35-30AIV |
- |
- |
||||||||||
|
1П60.30-30AV, 1П60.30-30AIV |
Ск1 |
6 |
76 |
|||||||||
|
2П60.30-30AV, 2П60.30-30AIV |
- |
- |
||||||||||
|
1П60.19-30AV, 1П60.19-30AIV |
С1 |
2 |
С2 |
4 |
П2 |
Ск1 |
4 |
20 |
||||
|
1П60.18-30AV, 1П60.18-30AIV |
С3 |
С4 |
||||||||||
|
2П60.18-30AV, 2П60.18-30AIV |
|
- |
- |
|||||||||
|
1ПБ60.18-30AV, 1ПБ60.18-30AIV |
С1 |
С2 |
П2 |
2 |
П3 |
2 |
Ск1 |
4 |
||||
|
1ПББ55.20-30AV, 1ПББ55.20-30AIV, 1ПББ55.20-10AIV |
С5 |
С6 |
- |
- |
4 |
|||||||
|
1ПТ55-30AV, 1ПТ55-30AIV, 2ПТ55-30AV, 2ПТ55-30AIV |
С7 |
- |
- |
П2 |
4 |
- |
- |
- |
- |
|||
Примечание. В плитах для постоянных дорог с пазами для беспетлевого монтажа или с отверстиями для цангового захвата (п. 12 ГОСТ 21924.0) монтажные петли П1 (П1а) и П2 (П2а) заменяют скобами СК1.
кг
|
Арматурная сталь по ГОСТ 5781-82 |
Арматурная сталь по ГОСТ 6727 |
Всего |
|||||||||||
|
Класс А-III |
Класс А-I |
Класс Вр-1 |
|||||||||||
|
Диаметр, мм |
Итого |
Диаметр, мм |
Итого |
Диаметр, мм |
Итого |
||||||||
|
8 |
8 |
10 |
14 |
16 |
20 |
22 |
3 |
5 |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
160.38-30AV 160.38-30AIV |
- |
- |
- |
1,50 |
- |
3,42 |
- |
19,92 |
24,84 |
5,88 |
- |
5,88 |
30,72 |
|
160.35-30AV 160.35-30AIV |
- |
- |
- |
1,50 |
- |
3,42 |
- |
19,92 |
24,84 |
5,60 |
- |
5,60 |
30,44 |
|
160.35-30AV 160.35-30AIV |
- |
- |
- |
0,60 |
- |
- |
- |
19,92 |
20,52 |
5,60 |
- |
5,60 |
26,12 |
|
160.30-30AV 160.30-30AIV |
- |
- |
- |
1,50 |
- |
3,42 |
- |
19,92 |
24,84 |
5,32 |
- |
5,32 |
30,16 |
|
160.30-30AV 160.30-30AIV |
- |
- |
- |
0,60 |
- |
- |
- |
19,92 |
20,52 |
5,32 |
- |
5,32 |
25,84 |
|
160.19-30AV 160.19-30AIV |
18,40 |
18,40 |
- |
1,20 |
- |
2,28 |
14,04 |
- |
17,52 |
1,40 |
33,06 |
34,46 |
70,38 |
|
160.18-30AV 160.18-30AIV |
17,28 |
17,28 |
- |
1,20 |
- |
2,28 |
14,04 |
- |
17,52 |
1,40 |
31,28 |
32,68 |
67,48 |
|
2П60.18-30AV, 2П60.18-30AIV |
17,28 |
17,28 |
- |
0,60 |
- |
- |
14,04 |
- |
14,64 |
1,40 |
31,28 |
32,68 |
64,60 |
|
1ПБ60.18-30AV, 1ПБ60.18-30AIV |
18,40 |
18,40 |
- |
1,20 |
3,04 |
2,28 |
7,02 |
- |
13,54 |
1,40 |
33,06 |
34,46 |
66,40 |
|
1ПББ55.20-30AV, 1ПББ55.20-30AIV, 1ПББ55.20-10AIV |
19,64 |
19,64 |
- |
1,20 |
6,08 |
2,28 |
- |
- |
9,56 |
1,40 |
34,96 |
36,36 |
65,56 |
|
1ПТ55-30AV, 1ПТ55-30AIV, 2ПТ55-30AV, 2ПТ55-30AIV |
- |
- |
42,64 |
0,60 |
- |
- |
14,04 |
- |
57,28 |
1,40 |
11,40 |
12,80 |
70,08 |
Примечание. При применении арматурной стали класса Ат-IIIC по ГОСТ 10884-81 ее диаметр, расход стали следует принимать одинаковым с арматурной сталью класса А-III.
7. Форма и размеры арматурных и монтажно-стыковых элементов по ГОСТ 21924.3.
8. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения на упоры; должны соответствовать указанным в табл. 4. Предельные отклонения напряжений не должны превышать при натяжении механическим способом -5 и +10 %, а при натяжении электротермическим способом:
продольной арматуры при длине плиты:
6000 и 5920 мм - 88,2 МПа (900 кгс/см2),
5500 мм - 94,1 МПа (960 кгс/см2);
поперечной арматуры при ширине плиты:
3750 мм - 123,6 МПа (1260 кгс/см2),
3500 мм - 130,4 МПа (1330 кгс/см2),
3000 мм - 147,1 МПа (1500 кгс/см2).
|
Марка плиты |
Значения напряжений в напрягаемой арматуре, МПа (кгс/см2) |
|
|
Продольная |
1П60.38-30AV |
696 (7100) |
|
1П60.35-30AV, 2П60.35-30AV |
||
|
1П60.30-30AV, 2П60.30-30AV |
||
|
1П60.19-30AV |
||
|
1П60.18-30AV, 2П60.18-30AV |
||
|
1ПБ60.18-30AV |
||
|
1ПББ55.20-30AV |
||
|
1П60.38-30AIV |
500 (5100) |
|
|
1П60.35-30AIV, 2П60.35-30AIV |
||
|
1П60.30-30AIV, 2П60.30-30AIV |
||
|
1П60.19-30AIV |
||
|
1П60.18-30AIV, 2П60.18-30AIV |
||
|
1ПБ60.18-30AIV |
||
|
1ПББ55.20-30AIV |
||
|
1ПББ55.20-10AIV |
||
|
1ПТ55-30AV, 2ПТ55-30AV |
690 (7040) |
|
|
1ПТ55-30AIV, 2ПТ55-30AIV |
494 (5040) |
|
|
Поперечная |
1П60.38-30AV |
661 (6740) |
|
1П60.38-30AIV |
465 (4740) |
|
|
1П60.35-30AV, 2П60.35-30AV |
654 (6670) |
|
|
1П60.35-30AIV, 2П60.35-30AIV |
458 (4670) |
|
|
1П60.30-30AV, 2П60.30-30ZV |
637 (6500) |
|
|
1П60.30-30AIV, 2П60.30-30AIV |
441 (4500) |
9. Значения контрольной нагрузки при испытании плит по прочности и трещиностойкости приведены в табл. 5.
|
Контрольная нагрузка (без учета собственного веса плиты), кН (тс), при испытании плит |
||
|
по прочности |
по трещиностойкости |
|
|
1П60.38-30AV |
173,5 (17,7) |
95,1 (9,7) |
|
1П60.35-30AV |
157,8 (16,1) |
87,2 (8,9) |
|
2П60.35-30AV |
153,9 (15,7) |
84,3 (8,6) |
|
1П60.30-30AV |
145,0 (14,8) |
79,4 (8,1) |
|
2П60.30-30AV |
140,1 (14,3) |
77,4 (7,9) |
|
1П60.19-30AV |
73,5 (7,5) |
40,2 (4,1) |
|
1П60.18-30AV |
73,5 (7,5) |
40,2 (4,1) |
|
2П60.18-30AV |
72,5 (7,4) |
39,2 (4,0) |
|
1ПБ60.18-30AV |
70,6 (7,2) |
39,2 (4,0) |
|
1ПББ55.20-30AV |
77,4 (7,9) |
43,1 (4,4) |
|
1ПТ55-30AV |
86,2 (8,8) |
47,0 (4,8) |
|
2ПТ55-30AV |
84,3 (8,6) |
46,1 (4,7) |
|
1П60.38-30AIV |
164,6 (16,8) |
90,2 (9,2) |
|
1П60.35-30AIV |
150,9 (15,4) |
82,3 (8,4) |
|
2П60.35-30AIV |
147,0 (15,0) |
80,4 (8,2) |
|
1П60.30-30AIV |
138,2 (14,1) |
75,5 (7,7) |
|
2П60.30-30AIV |
134,3 (13,7) |
73,5 (7,5) |
|
1П60.19-30AIV |
67,6 (6,9) |
37,2 (3,8) |
|
1П60.18-30AIV |
67,6 (6,9) |
37,2 (3,8) |
|
2П60.18-30AIV |
66,6 (6,8) |
37,2 (3,8) |
|
1ПБ60.16-30AIV |
65,7 (6,7) |
36,3 (3,7) |
|
1ПББ55.20-30AIV |
71,5 (7,3) |
39,2 (4,0) |
|
1ПББ55.20-10AIV |
49,0 (5,0) |
26,5 (2,7) |
|
1ПТ55-30AIV |
79,4 (8,1) |
73,5 (7,5) |
|
2ПТ55-30AIV |
77,4 (7,9) |
43,1 (4,4) |
10. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,1 мм.
1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
|
ГОСТ 10884-84 |
|
