ГОСТ 21.205-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА
ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ
САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ
Москва
Предисловие
1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом «СантехНИИпроект», Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Госупрархитектура Республики Армения |
|
Республика Беларусь |
Госстрой Республики Беларусь |
|
Республика Казахстан |
Минстрой Республики Казахстан |
|
Кыргызская Республика |
Госстрой Кыргызской Республики |
|
Российская Федерация |
Госстрой России |
|
Республика Таджикистан |
Госстрой Республики Таджикистан |
|
Украина |
Минстройархитектуры Украины |
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. № 18-29
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2002 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
System of design documents for construction.
Elements of sanitary engineering systems - symbols
Дата введения 1994-07-01
1 Настоящий стандарт устанавливает основные условные графические обозначения элементов санитарно-технических систем и буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.
2 В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.404-85 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
ГОСТ 21.609-83 Система проектной документации для строительства. Газоснабжение. Внутренние устройства
3 Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.
4 Размеры условных графических обозначений элементов систем на чертежах и схемах принимают без соблюдения масштаба.
На схеме, выполняемой в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.
5 Графические обозначения элементов общего применения приведены в таблице 1.
Таблица 1
|
Обозначение |
Наименование |
Обозначение |
|
|
1 Фильтр |
|
6 Осушитель воздуха |
|
|
2 Подогреватель |
|
7 Увлажнитель воздуха |
|
|
3 Охладитель |
|
8 Конденсатоотводчик (конденсационный горшок) |
|
|
4 Охладитель и подогреватель (терморегулятор) |
|
9 Отборное устройство* для установки контрольно-измерительного прибора |
|
|
5 Теплоутилизатор |
|
|
|
|
* Обозначение показано на трубопроводе. |
|||
6 Графические обозначения элементов систем внутренних водопровода и канализации приведены в таблице 2.
Таблица 2
|
Условное обозначение |
||
|
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах |
|
|
1 Раковина |
|
|
|
2 Мойка |
|
|
|
3 Умывальник |
|
|
|
4 Умывальник групповой* |
|
|
|
5 Умывальник групповой круглый |
|
|
|
6 Ванна |
|
|
|
7 Ванна ножная |
|
|
|
8 Поддон душевой |
|
|
|
9 Бидэ |
|
|
|
10 Унитаз |
|
|
|
11 Чаша напольная |
|
|
|
12 Писсуар настенный |
|
|
|
13 Писсуар напольный |
|
|
|
14 Слив больничный |
|
|
|
15 Трап |
|
|
|
16 Воронка спускная |
|
|
|
17 Воронка внутреннего водостока |
|
|
|
18 Сетка душевая |
|
|
|
19 Фонтанчик питьевой |
|
|
|
20 Автомат газированной воды |
|
|
|
* Количество знаков «+» в обозначении должно соответствовать действительному количеству кранов. |
||
7 Графические обозначения элементов систем отопления, вентиляции и кондиционирования приведены в таблице 3.
Таблица 3
|
Условное обозначение |
||
|
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах |
|
|
1 Труба отопительная гладкая, регистр из гладких труб* |
|
|
|
2 Труба отопительная ребристая, регистр из ребристых труб, конвектор отопительный* |
|
|
|
3 Радиатор отопительный |
|
|
|
4 Прибор отопительный потолочный для лучистого отопления |
|
|
|
5 Агрегат воздушно-отопительный** |
|
|
|
6 Воздуховод |
------------------------- |
|
|
7 Воздуховод (при упрощенном графическом изображении двумя линиями): |
|
|
|
а) круглого сечения*** |
|
|
|
б) прямоугольного сечения |
|
|
|
8 Отверстие (решетка) для забора воздуха** |
|
|
|
9 Отверстие (решетка) для выпуска воздуха** |
|
|
|
10 Воздухораспределитель** |
|
|
|
11 Местная вытяжка** (отсос, укрытие) |
|
|
|
12 Дефлектор** |
|
|
|
13 Зонт** |
|
|
|
14 Заслонка (клапан) вентиляционная** |
|
|
|
15 Шибер** |
|
|
|
16 Клапан обратный вентиляционный** |
|
|
|
17 Клапан огнезадерживающий вентиляционный** |
|
|
|
18 Лючок для замеров параметров воздуха и/или чистки воздуховодов** |
|
|
|
19 Узел прохода вентиляционной шахты** |
|
|
|
20 Камера вентиляционная приточная (кондиционер)** |
|
|
|
21 Глушитель шума** |
|
|
|
22 Грязевик |
|
|
|
23 Канал подпольный |
|
|
|
* В обозначении на видах, разрезах и схемах указывают графически действительное количество труб. ** Условное графическое обозначение применяют только на схемах. *** Для воздуховодов круглого сечения диметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать. Примечания 1 Указанное в пункте 4 обозначение прибора допускается изображать упрощенно. 2 Указанные в пунктах 5, 8 - 21 элементы систем на видах сверху, планах, видах спереди или сбоку и на разрезах изображают упрощенно. 3 Указанные в пунктах 14 - 18 обозначения приведены на воздуховоде системы. |
||
8 Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода приведены в таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Обозначение |
|
|
1 Направление потока жидкости |
|
5 Привод: |
|
|
2 Направление потока воздуха |
|
а) ручной |
|
|
3 Линия механической связи |
|
б) электромагнитный |
|
|
4 Регулирование |
|
в) электромашинный |
|
|
г) мембранный |
|
||
|
д) поплавковый |
|
9 Графические обозначения баков, насосов, вентиляторов приведены в таблице 5.
Таблица 5
|
Обозначение |
Наименование |
Обозначение |
|
|
1 Бак: а) открытый под атмосферным давлением |
|
4 Насос центробежный |
|
|
б) закрытый с давлением выше атмосферного |
|
5 Насос струйный (эжектор, инжектор, элеватор) |
|
|
в) закрытый с давлением ниже атмосферного |
|
6 Вентилятор: а) радиальный |
|
|
2 Форсунка |
|
б) осевой |
|
|
3 Насос ручной |
|
|
|
10 Графические обозначения элементов трубопроводов приведены в таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Обозначение |
|
|
1 Изолированный участок трубопровода |
|
6 Вставка амортизационная |
|
|
2 Трубопровод в трубе (футляре) |
|
7 Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное, диафрагма) |
|
|
3 Трубопровод в сальнике |
|
8 Опора (подвеска) трубопровода: а) неподвижная |
|
|
4 Сифон (гидрозатвор) |
|
б) подвижная |
|
|
5 Компенсатор: а) общее обозначение |
|
9 Патрубок компенсационный |
|
|
б) П-образный |
|
10 Ревизия |
|
11. Графические обозначения трубопроводной арматуры приведены в таблице 7.
Таблица 7
|
Обозначение |
Наименование |
Обозначение |
|
|
1 Клапан (вентиль) запорный: а) проходной |
|
10 Кран: а) проходной |
|
|
б) угловой |
|
б) угловой |
|
|
2 Клапан (вентиль) трехходовой |
|
11 Кран трехходовой |
|
|
3 Клапан (вентиль) регулирующий: а) проходной |
|
12 Кран водоразборный |
|
|
б) угловой |
|
13 Кран писсуарный |
|
|
4 Клапан обратный:* а) проходной |
|
14 Кран (клапан) пожарный |
|
|
б) угловой |
|
15 Кран поливочный |
|
|
5 Клапан предохранительный: а) проходной |
|
16 Кран двойной регулировки |
|
|
б) угловой |
|
17 Смеситель: а) общее обозначение |
|
|
6 Клапан дроссельный |
|
б) с душевой сеткой |
|
|
7 Клапан редукционный** |
|
18 Водомер |
|
|
8 Задвижка |
|
|
|
|
9 Затвор поворотный |
|
|
|
|
* Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному. ** Вершина треугольника должна быть направлена в сторону повышенного давления. |
|||
12. Буквенно-цифровые обозначения трубопроводов санитарно-технических систем (наружных сетей водоснабжения и канализации, теплоснабжения, внутренних водопровода и канализации, горячего водоснабжения, отопления, вентиляции и кондиционирования) приведены в таблице 8.
Таблица 8
|
Буквенно-цифровое обозначение |
Наименование |
Буквенно-цифровое обозначение |
|
|
1 Водопровод: |
|
- щелочных вод |
К9 |
|
а) общее обозначение |
В0 |
- кислотощелочных вод |
К10 |
|
б) хозяйственно-питьевой* |
В1 |
- цианосодержащих вод |
К11 |
|
в) противопожарный* |
В2 |
- хромосодержащих вод |
К12 |
|
г) производственный:* |
|
3 Теплопровод: |
|
|
- общее обозначение |
В3 |
а) общее обозначение |
Т0 |
|
- оборотной воды, подающей |
В4 |
б) трубопровод горячей воды для отопления и вентиляции (в т.ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов: |
|
|
- оборотной воды, обратный |
В5 |
|
|
|
- умягченной воды |
В6 |
|
|
|
- речной воды |
В7 |
|
|
|
- речной осветленной воды |
В8 |
|
|
|
- подземной воды |
В9 |
|
|
|
2 Канализация: |
|
- подающий |
Т1 |
|
а) общее обозначение |
К0 |
- обратный |
Т2 |
|
б) бытовая |
К1 |
в) трубопровод горячей воды для горячего водоснабжения: |
|
|
в) дождевая |
К2 |
|
|
|
г) производственная: |
|
- подающий |
Т3 |
|
- общее обозначение |
К3 |
- циркуляционный |
Т4 |
|
- механически загрязненных вод |
К4 |
г) трубопровод горячей воды для технологических процессов: |
|
|
- иловая |
К5 |
|
|
|
- шламосодержащих вод |
К6 |
- подающий |
Т5 |
|
- химически загрязненных вод |
К7 |
- обратный |
Т6 |
|
- кислых вод |
К8 |
д) трубопровод: |
|
|
|
|
- пара (паропровод) |
Т7 |
|
|
|
- конденсата (конденсатопровод) |
Т8 |
|
* В случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах. |
|||
13 Буквенно-цифровые обозначения газопроводов принимают по ГОСТ 21.609, таблица 1.
14 Для трубопроводов систем водопровода и канализации, не предусмотренных таблицей 8, следует принимать обозначения с порядковой нумерацией в продолжение указанных в таблице 8.
Для теплопроводов, приведенных в таблице 8, при разных параметрах теплоносителя следует принимать обозначения:
- от Т11 до Т19 и от Т21 до Т29 для трубопроводов, указанных в пункте 3, перечисление б);
- от Т31 до Т39 и от Т41 до Т49 для трубопроводов, указанных в пункте 3, перечисление в);
- от Т51 до Т59 и от Т61 до Т69 для трубопроводов, указанных в пункте 3, перечисление г);
- от Т71 до Т79 и от Т81 до Т89 для трубопроводов, указанных в пункте 3, перечисление д).
Для теплопроводов, не предусмотренных таблицей 8, следует принимать обозначения от Т91 до Т99 независимо от вида транспортируемой среды и ее параметров.
15 Если требуется показать, что участок сети канализации или конденсатопровода является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н», например К4Н, Т8Н.
16 Примеры построения условных графических обозначений элементов санитарно-технических систем приведены в приложении А.
17 Примеры построения условных обозначений и упрощенных графических изображений элементов санитарно-технических систем в схемах, выполняемых в аксонометрических проекциях, приведены в приложении Б.
18 Условные обозначения приборов, средств автоматизации и линий связи принимают по ГОСТ 21.404.

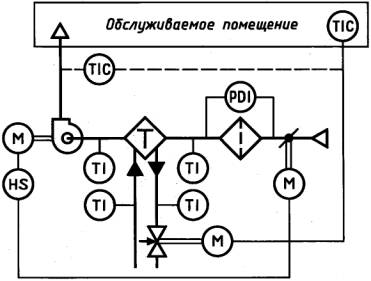

Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В.
ПРИЛОЖЕНИЕ А
(справочное)
ПРИМЕРЫ ПОСТРОЕНИЯ ОБОЗНАЧЕНИЙ ЭЛЕМЕНТОВ СИСТЕМ
Таблица А.1
|
Наименование |
|
Обозначение |
|
|
1 Воздухоохладитель с форсуночным распылением |
|
3 Заслонка вентиляционная с электромагнитным приводом |
|
|
2 Подвод теплоносителя к подогревателю воздуха* Примечание - Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата |
|
4 Вентилятор радиальный с электромашинным приводом |
|
|
5 Клапан регулирующий с электромашинным приводом |
|
||
|
* Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата. |
|||
ПРИЛОЖЕНИЕ Б
(справочное)
ПРИМЕРЫ
ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И УПРОЩЕННЫХ ИЗОБРАЖЕНИЙ
ЭЛЕМЕНТОВ СИСТЕМ В СХЕМАХ, ВЫПОЛНЯЕМЫХ В АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЯХ
Таблица Б.1
|
Наименование |
Обозначение (упрощенное изображение) |
Наименование |
Обозначение (упрощенное изображение) |
|
1 Трубопровод (воздуховод) |
|
4 Циклон |
|
|
2 Подогреватель воздуха |
|
5 Коллектор |
|
|
3 Вентилятор радиальный |
|
|
|
ПРИЛОЖЕНИЕ
В
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ
Примечание - Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.
|
Обозначение |
Измеряемая величина |
Функциональный признак прибора |
|
Т |
Температура |
- |
|
Р |
Давление |
- |
|
D |
Перепад |
- |
|
Н |
Ручное воздействие |
- |
|
I |
- |
Показание |
|
С |
- |
Автоматическое регулирование |
|
S |
- |
Включение, отключение, блокировка |
Ключевые слова: чертежи, схемы, условные графические обозначения элементов систем, буквенно-цифровые обозначения трубопроводов
