Скачать ГОСТ Р ИСО 16402-2017 Имплантаты для хирургии. Цемент на основе акриловой смолы. Испытание усталости при изгибе цементов на основе акриловой смолы, применяемых в ортопедии

Дата актуализации: 10.08.2017

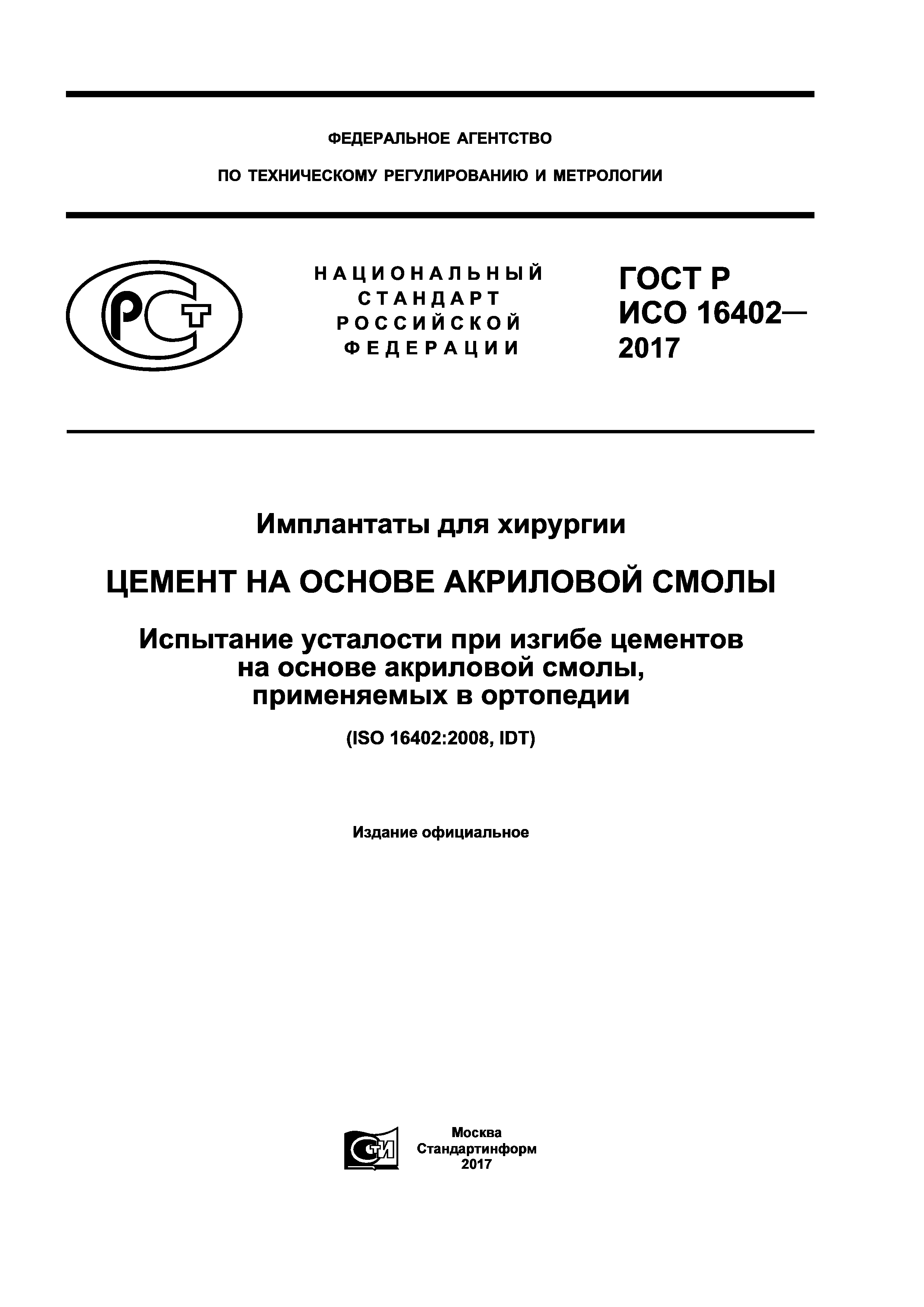

ГОСТ Р ИСО 16402-2017

Имплантаты для хирургии. Цемент на основе акриловой смолы. Испытание усталости при изгибе цементов на основе акриловой смолы, применяемых в ортопедии

Обозначение:	ГОСТ Р ИСО 16402-2017
Обозначение англ:	GOST R ISO 16402-2017
Статус:	принят
Название рус.:	Имплантаты для хирургии. Цемент на основе акриловой смолы. Испытание усталости при изгибе цементов на основе акриловой смолы, применяемых в ортопедии
Название англ.:	Implants for surgery. Acrylic resin cement. Flexural fatigue testing of acrylic resin cements used in orthopaedics
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	22.02.2017
Дата окончания срока действия:	01.01.2018

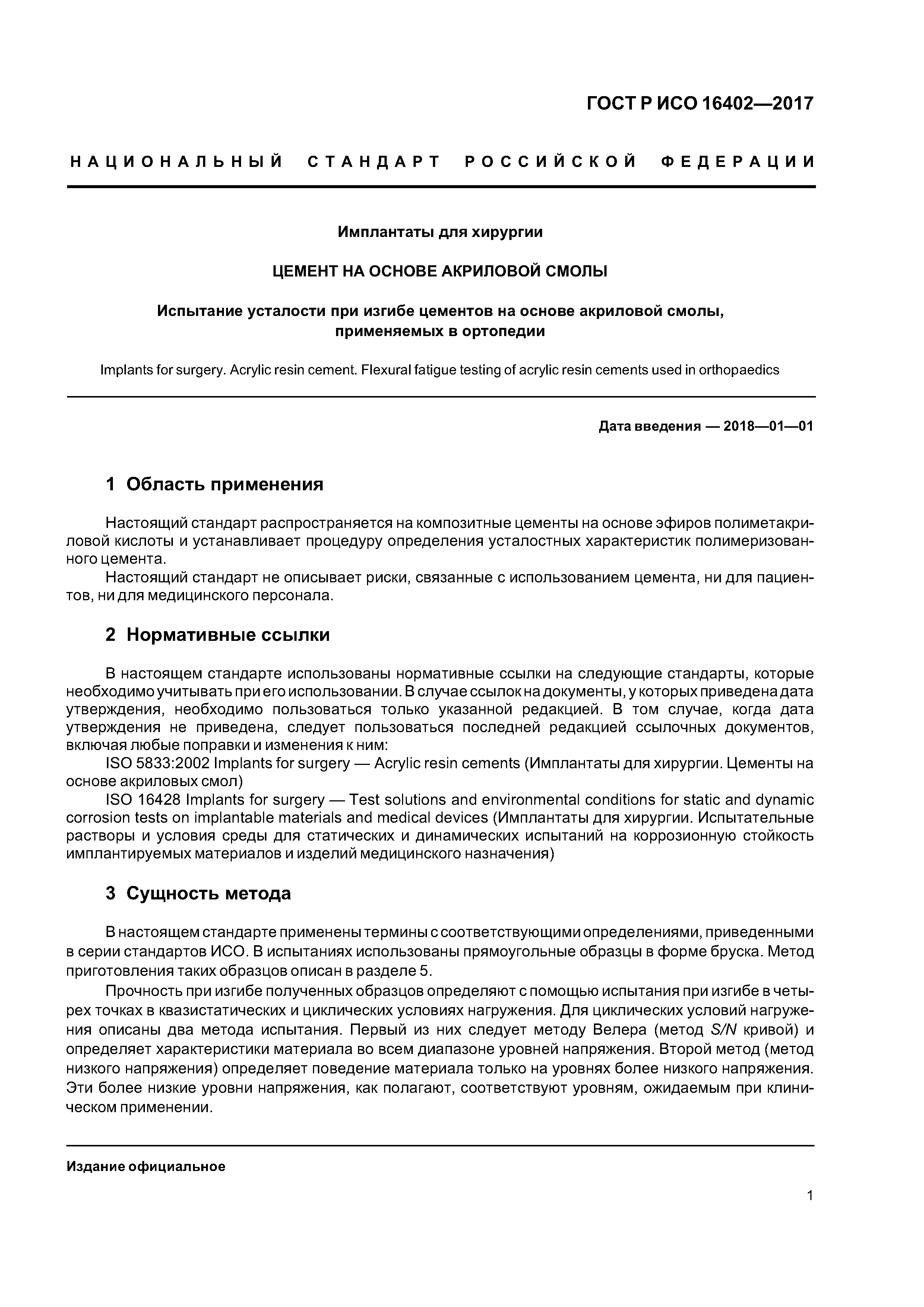

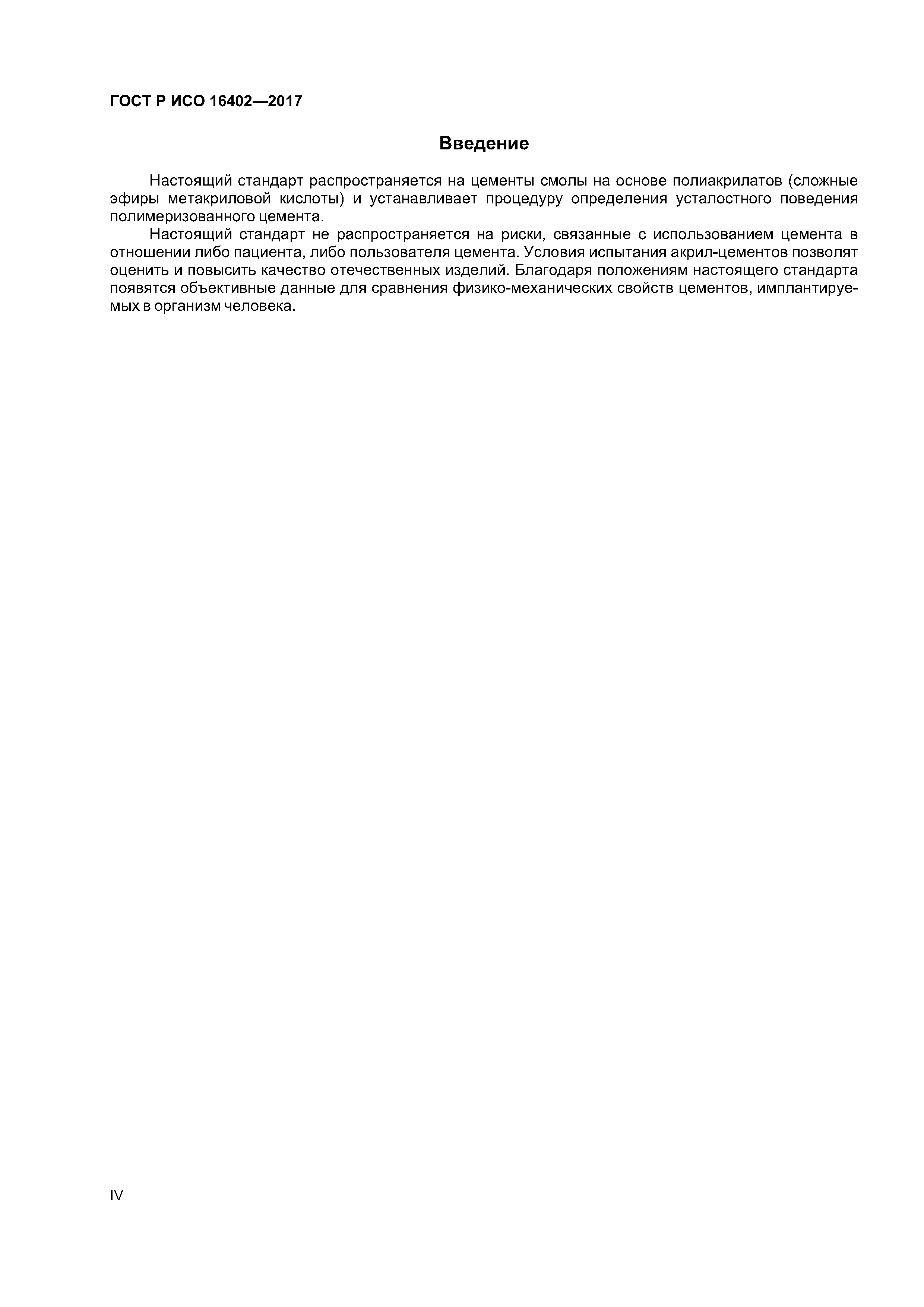

Область применения:	Стандарт распространяется на композитные цементы на основе эфиров полиметакриловой кислоты и устанавливает процедуру определения усталостных характеристик полимеризованного цемента.

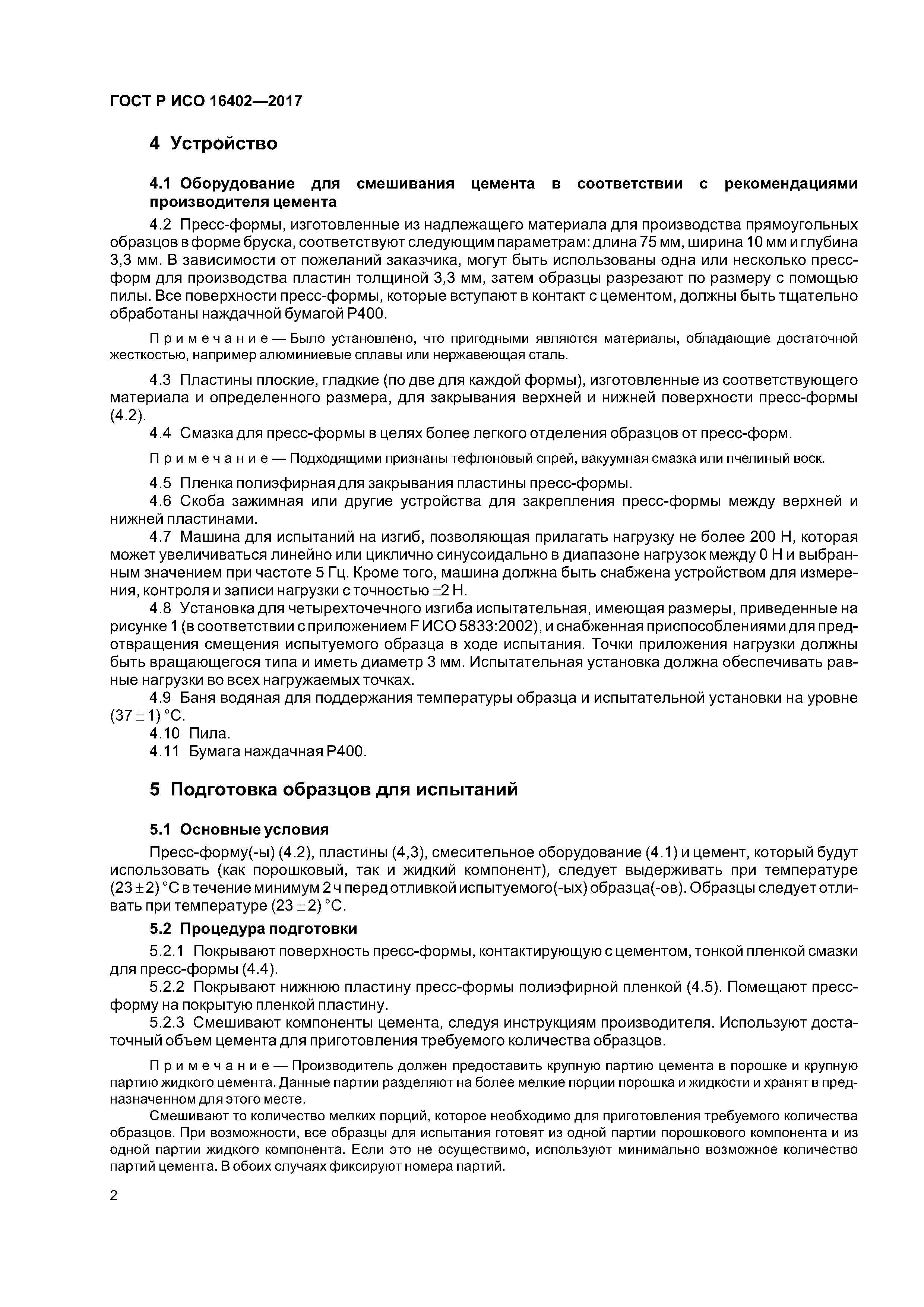

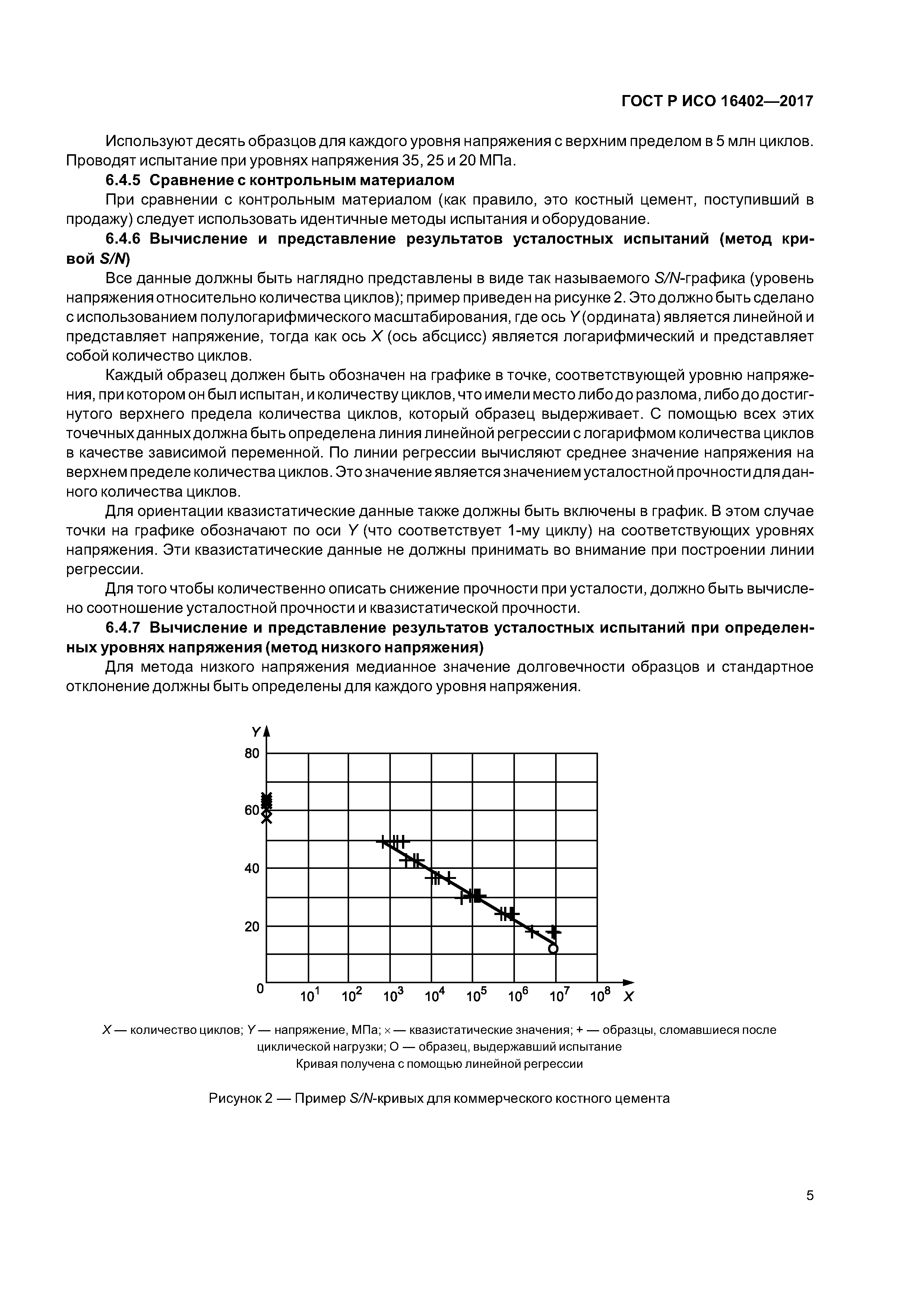

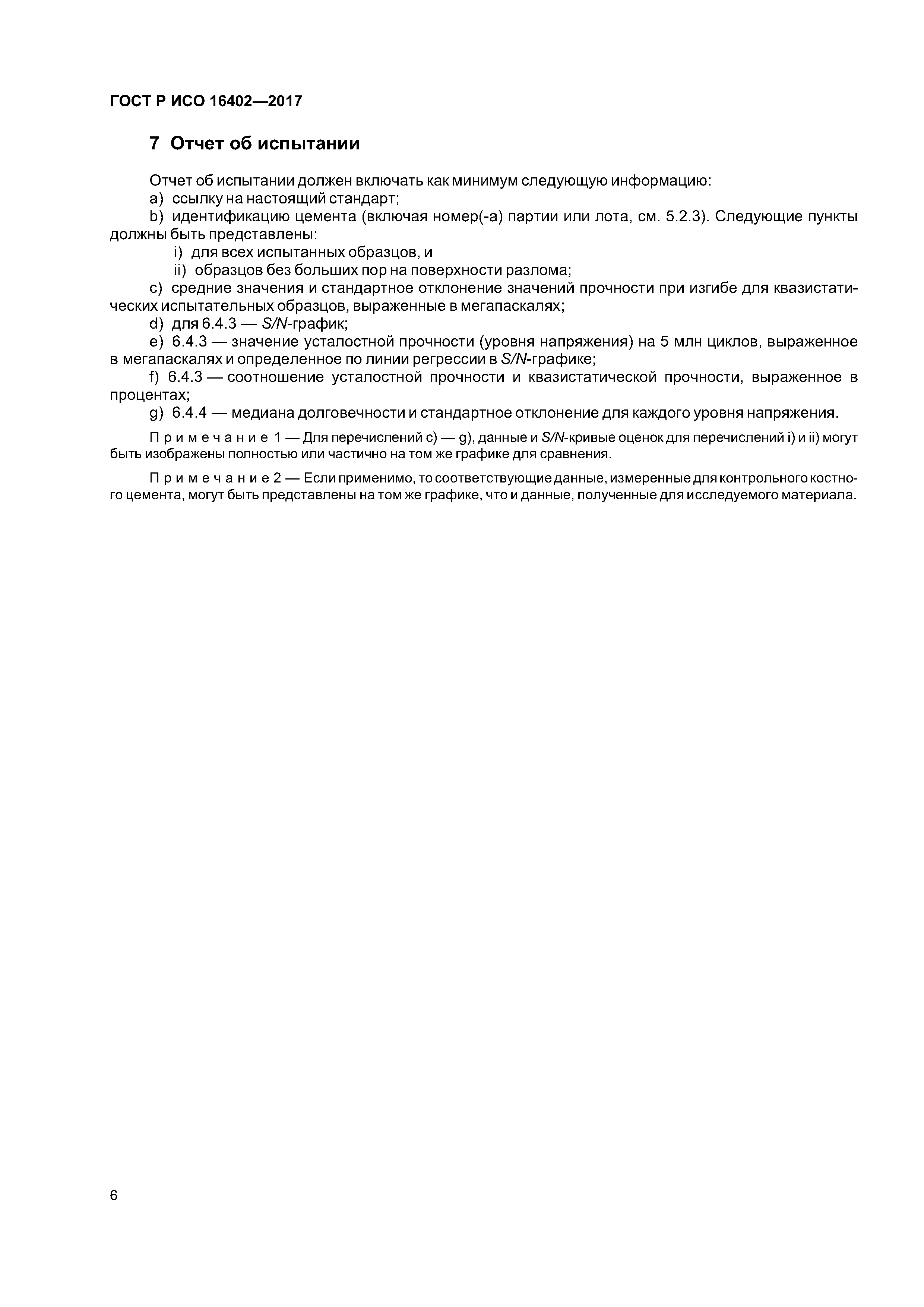

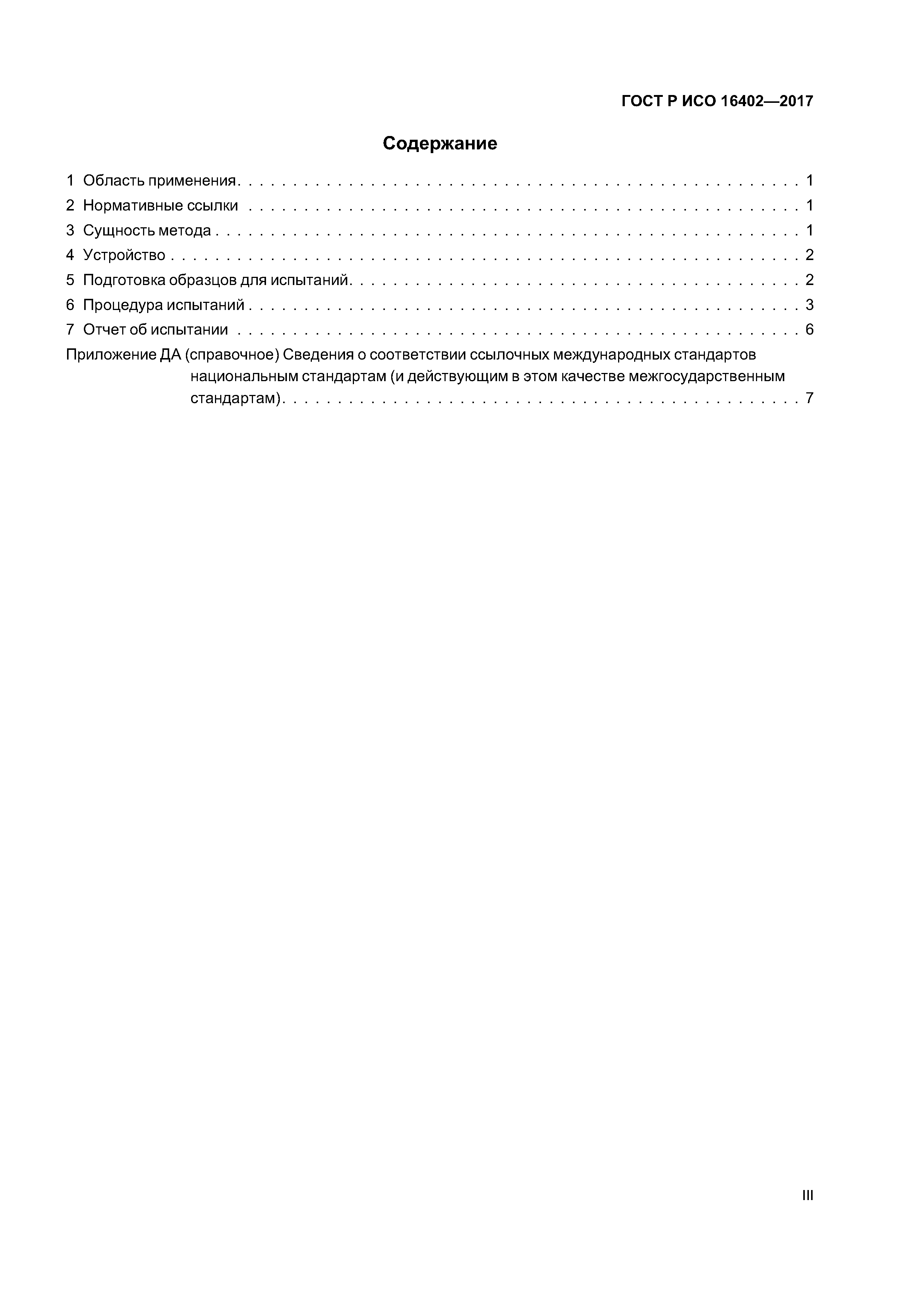

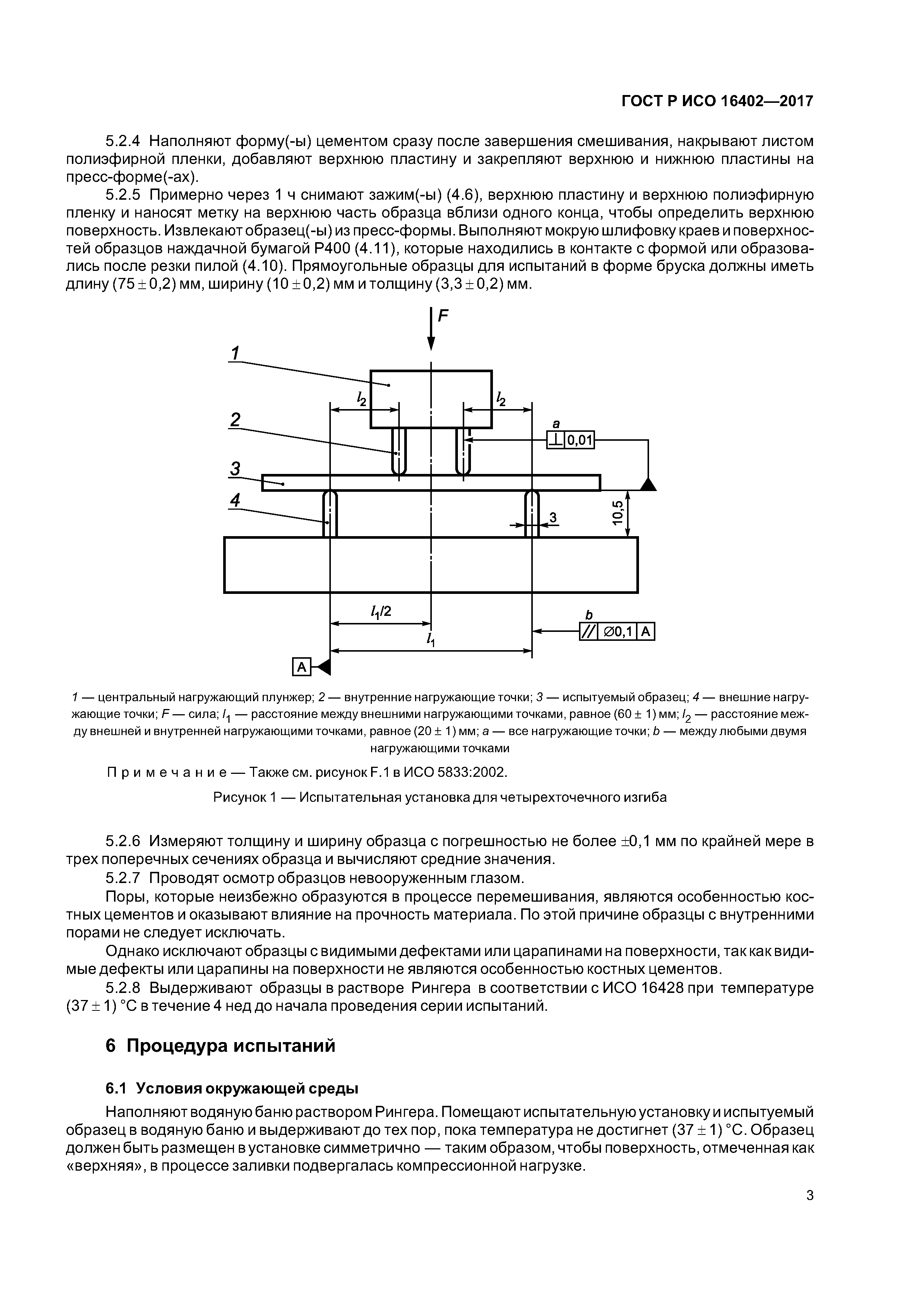

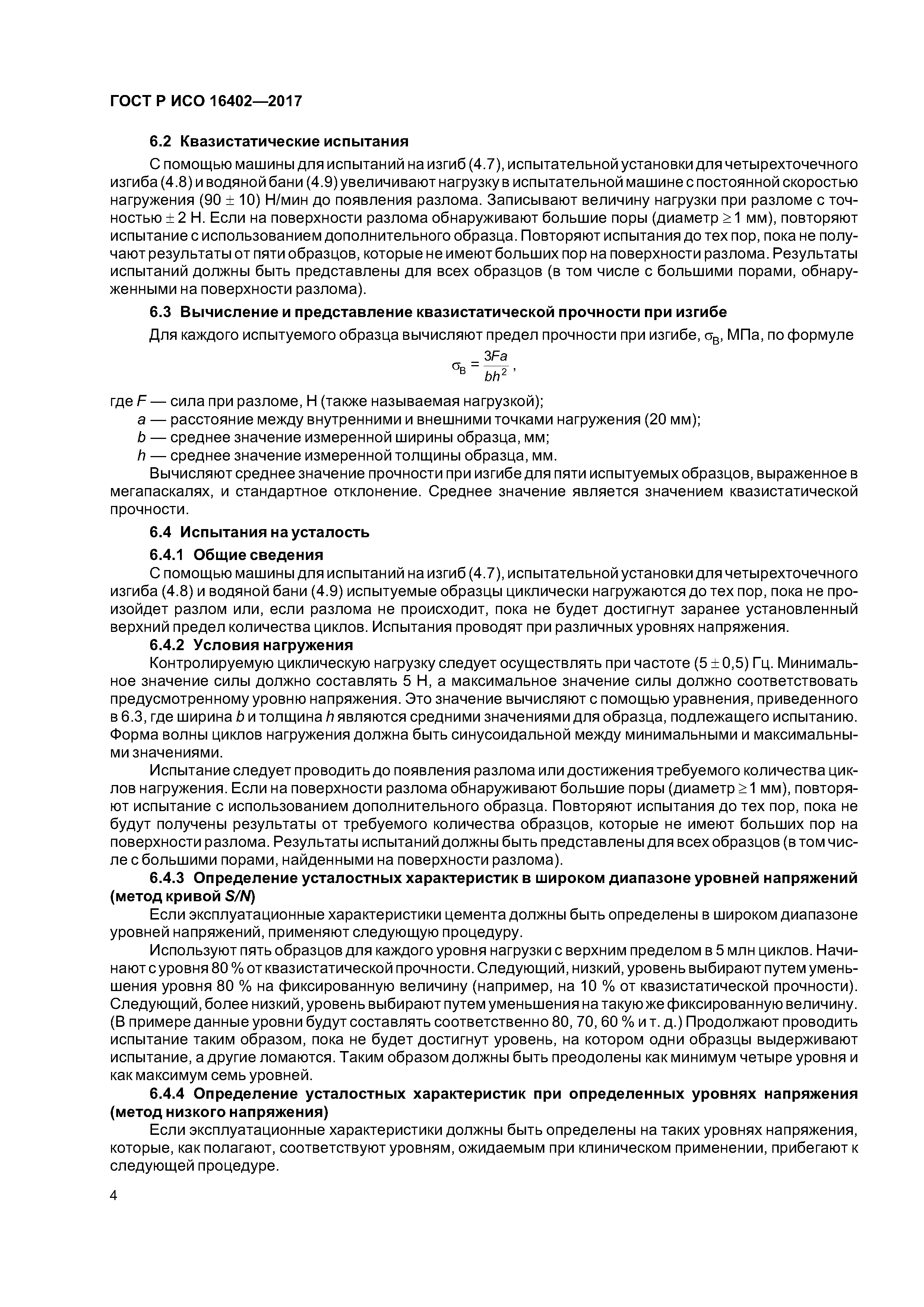

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Сущность метода 4 Устройство 5 Подготовка образцов для испытаний 6 Процедура испытаний 7 Отчет об испытании Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам (и действующим в этом качестве межгосударственным стандартам)

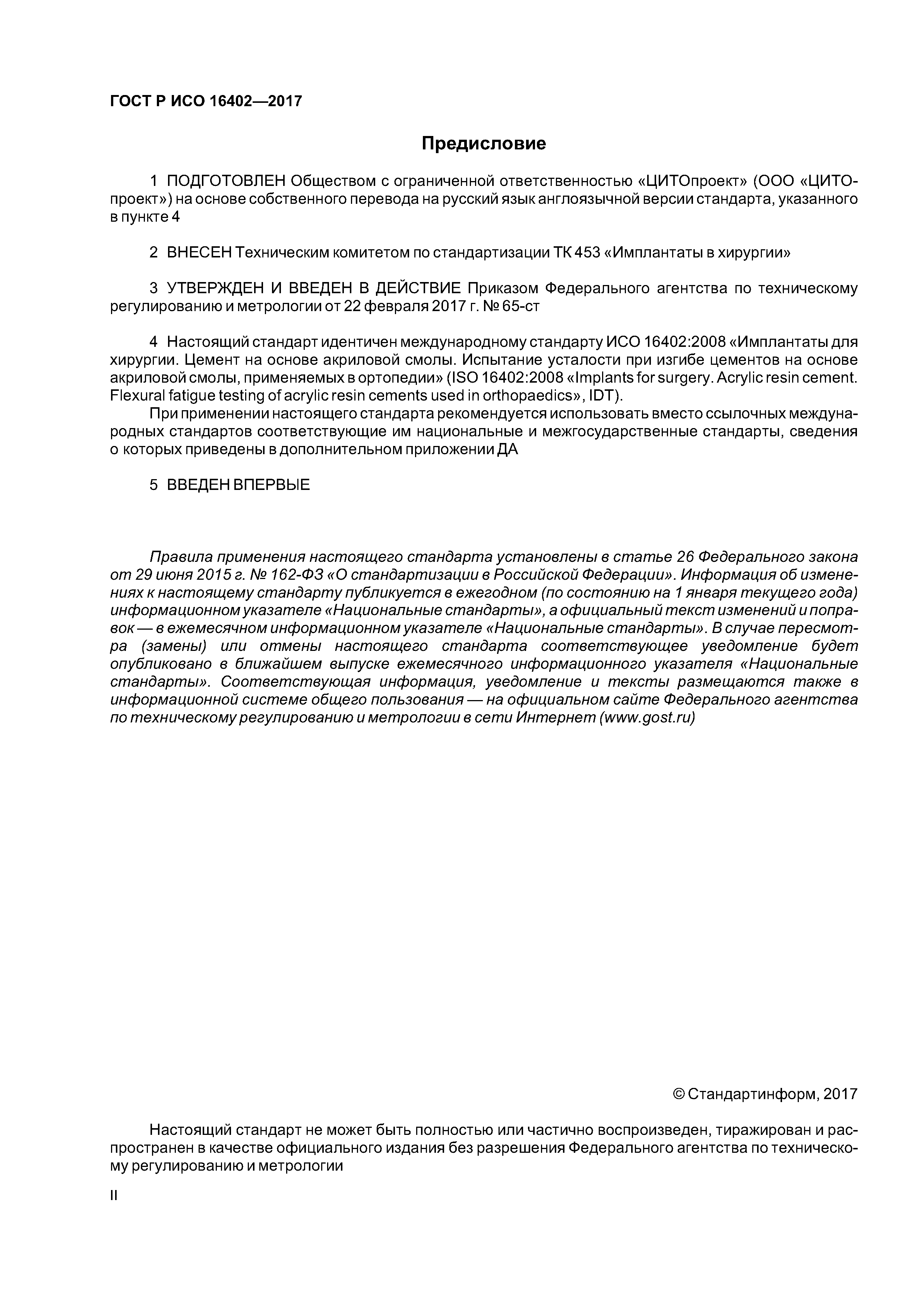

Разработан:	ООО ЦИТОпроект
Утверждён:	22.02.2017 Федеральное агентство по техническому регулированию и метрологии (65-ст)
Издан:	Стандартинформ (2017 г. )
Расположен в:	Техническая документация Электроэнергия ЗДРАВООХРАНЕНИЕ Медицинское оборудование Имплантаты для хирургии, протезирования и ортоптики Экология ЗДРАВООХРАНЕНИЕ Медицинское оборудование Имплантаты для хирургии, протезирования и ортоптики

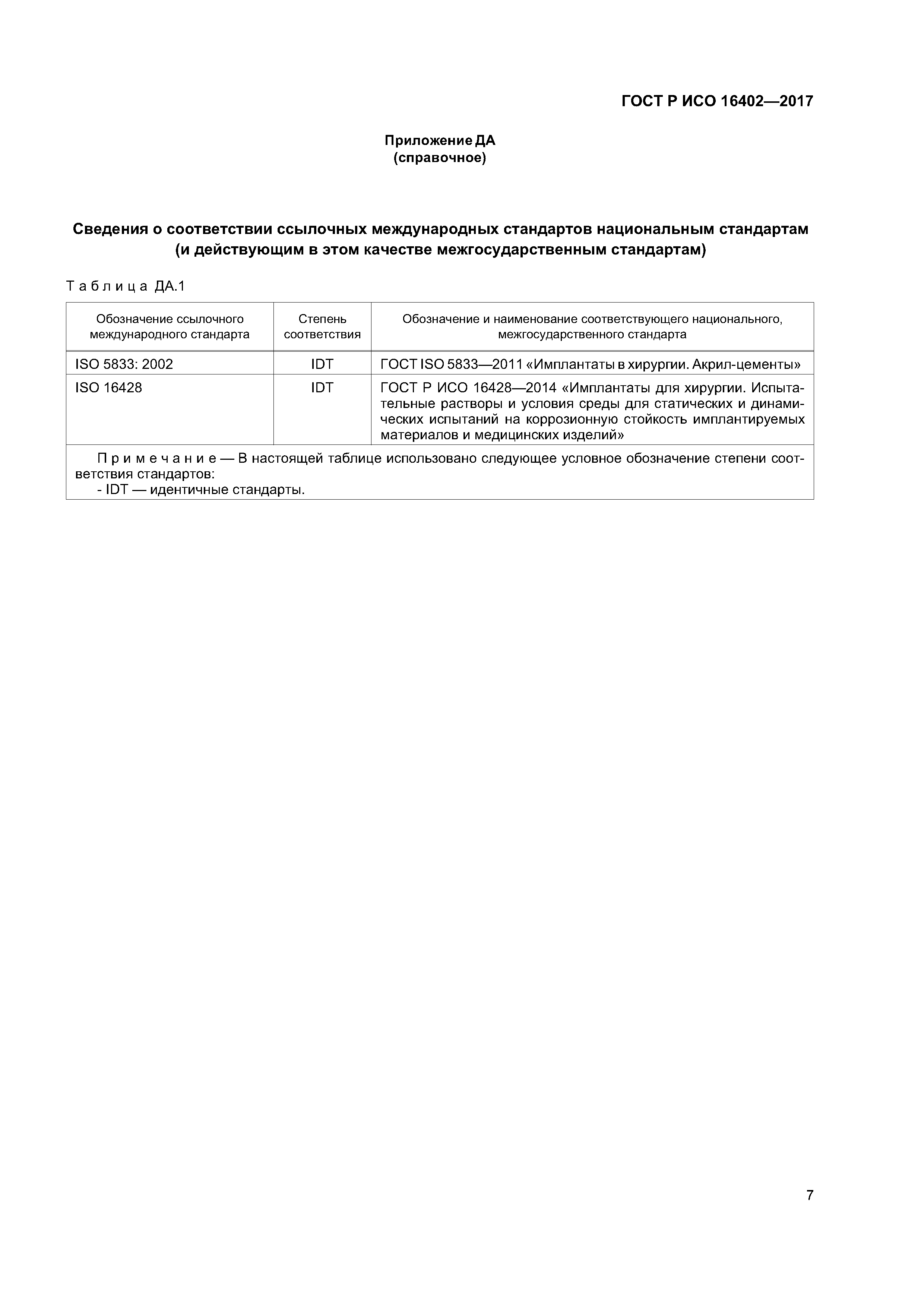

Нормативные ссылки:	ГОСТ ISO 5833-2011 «Имплантаты для хирургии. Акрилцементы» ГОСТ Р ИСО 16428-2014 «Имплантаты для хирургии. Испытательные растворы и условия среды для статических и динамических испытаний на коррозионную стойкость имплантируемых материалов и медицинских изделий»
