ГОСТ Р ИСО 16811-2016

Неразрушающий контроль. Ультразвуковой контроль. Настройка чувствительности и диапазона

Обозначение:	ГОСТ Р ИСО 16811-2016
Обозначение англ:	GOST R ISO 16811-2016
Статус:	принят
Название рус.:	Неразрушающий контроль. Ультразвуковой контроль. Настройка чувствительности и диапазона
Название англ.:	Non-destructive testing. Ultrasonic testing. Sensitivity and range setting
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	13.10.2016
Дата окончания срока действия:	01.09.2017

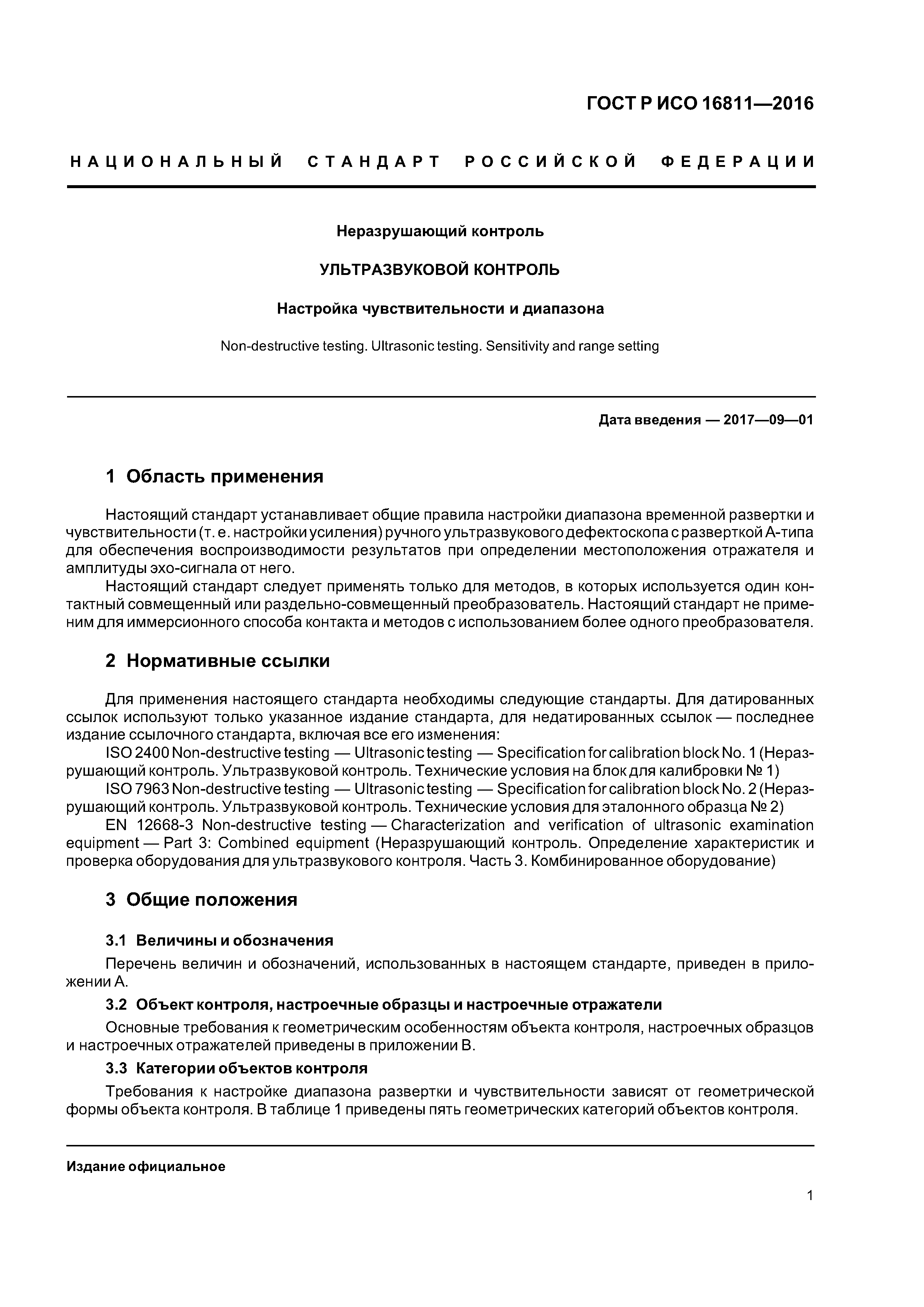

Область применения:	Стандарт устанавливает общие правила настройки диапазона временной развертки и чувствительности (т.е. настройки усиления) ручного ультразвукового дефектоскопа с разверткой А-типа для обеспечения воспроизводимости результатов при определении местоположения отражателя и амплитуды эхо-сигнала от него. Стандарт следует применять только для методов, в которых используется один контактный совмещенный или раздельно-совмещенный преобразователь. Стандарт не применим для иммерсионного способа контакта и методов с использованием более одного преобразователя.

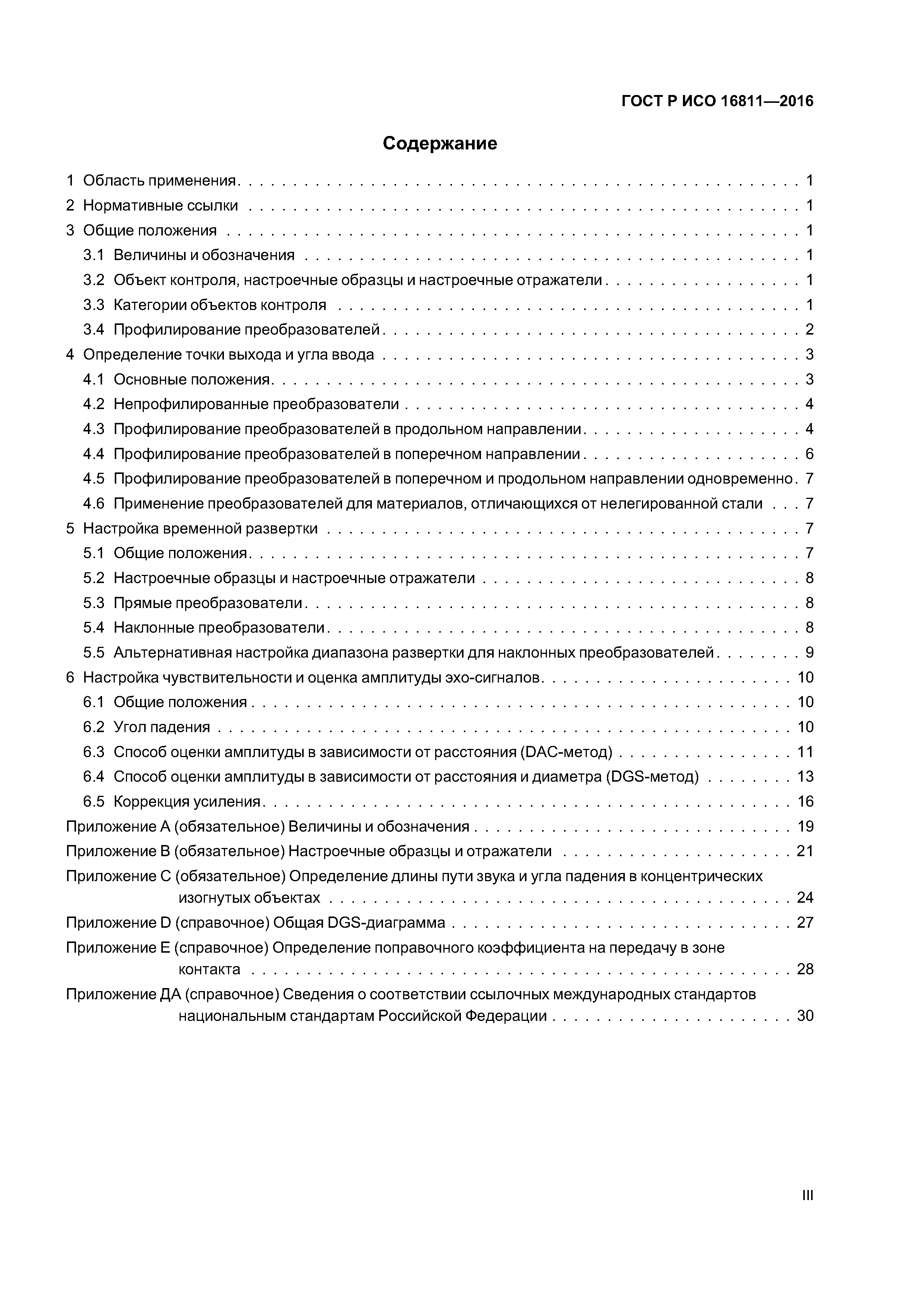

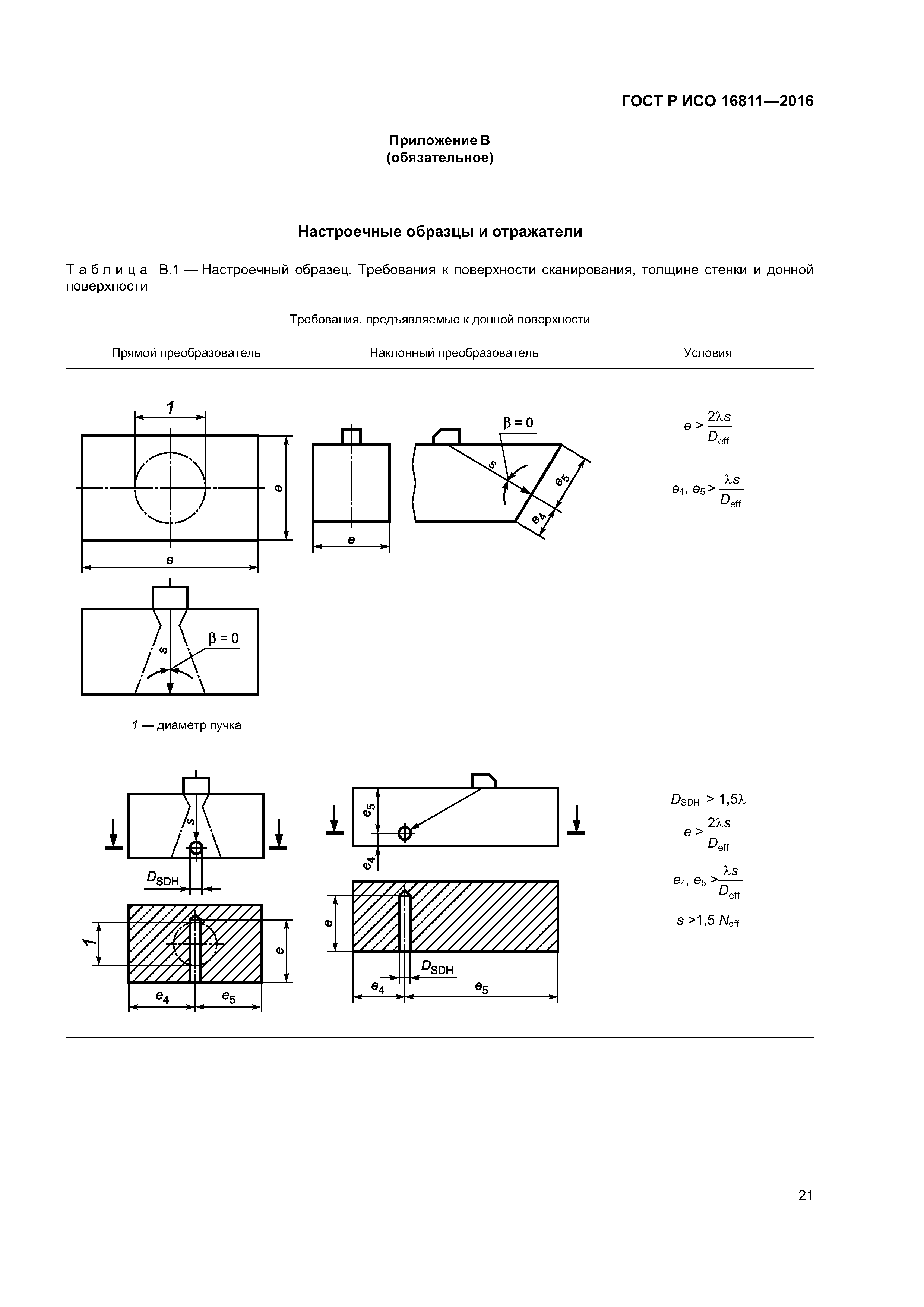

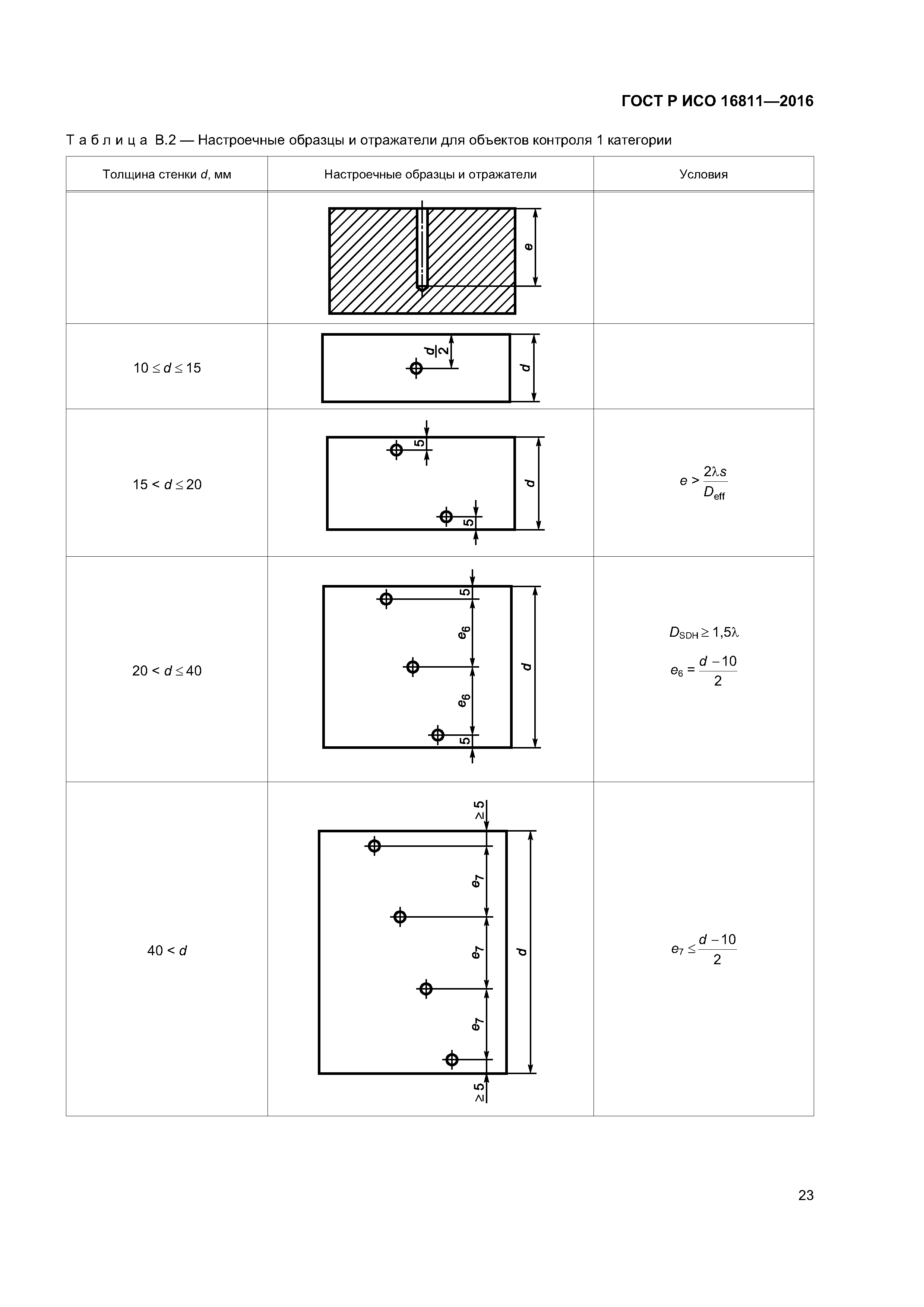

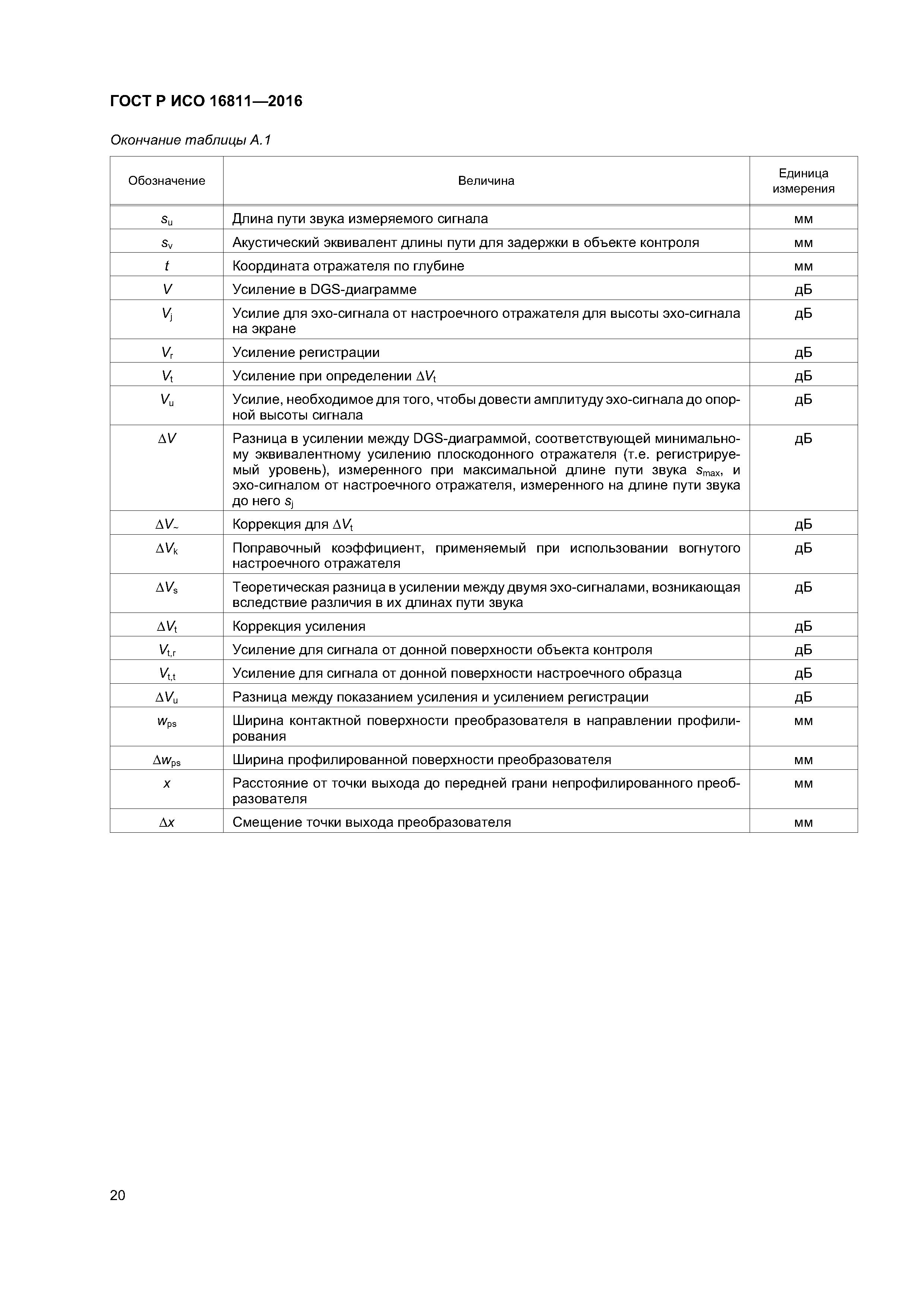

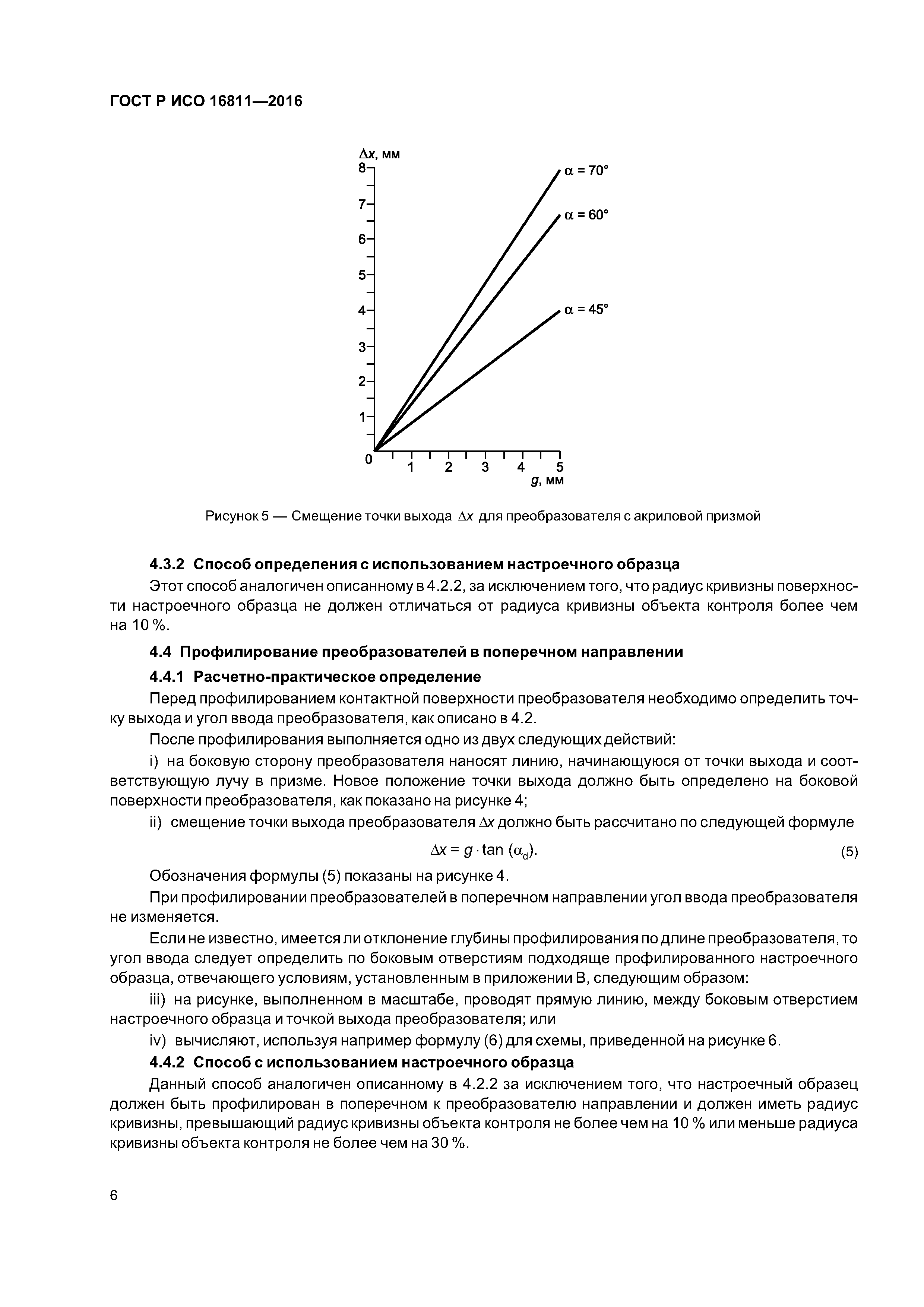

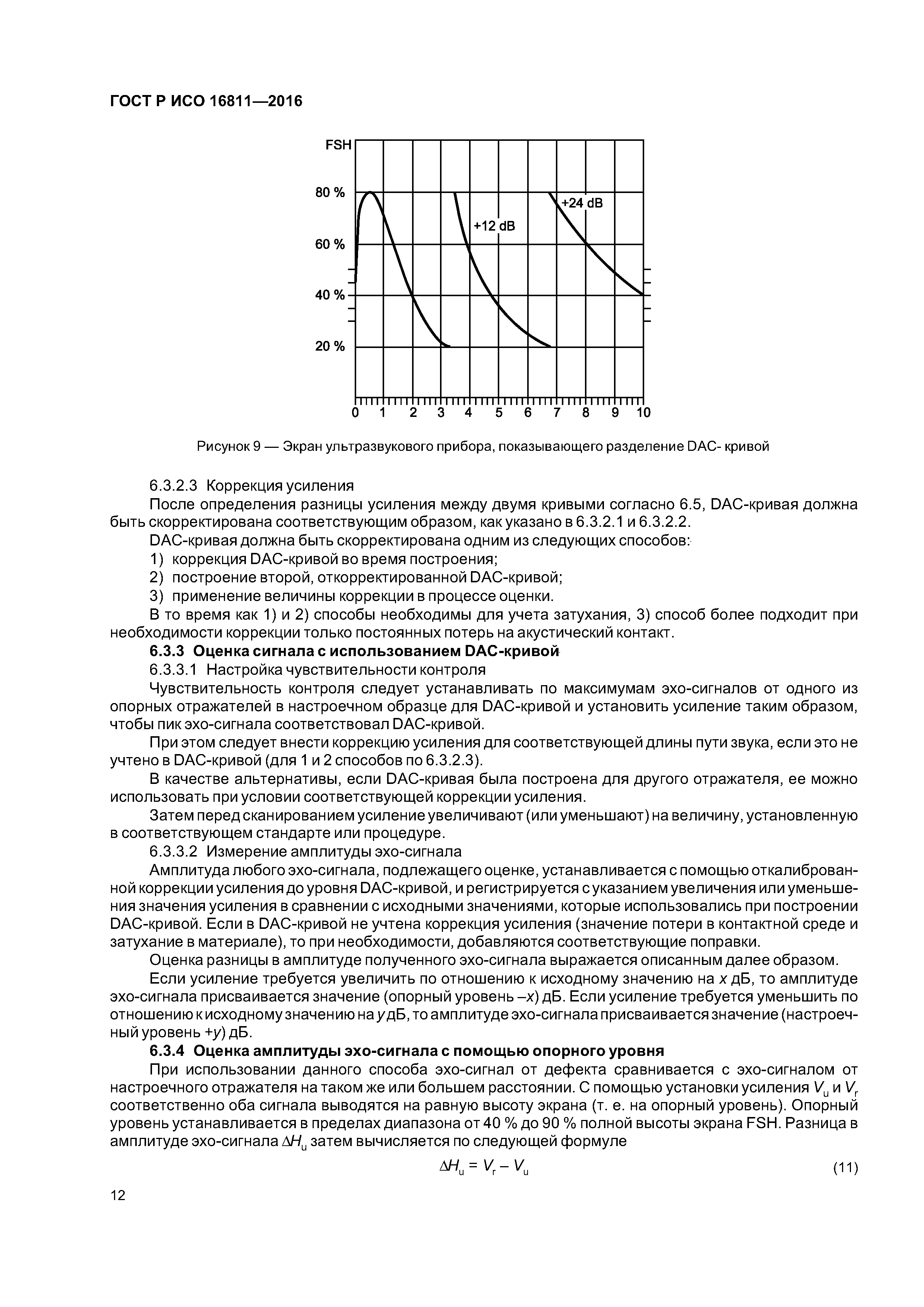

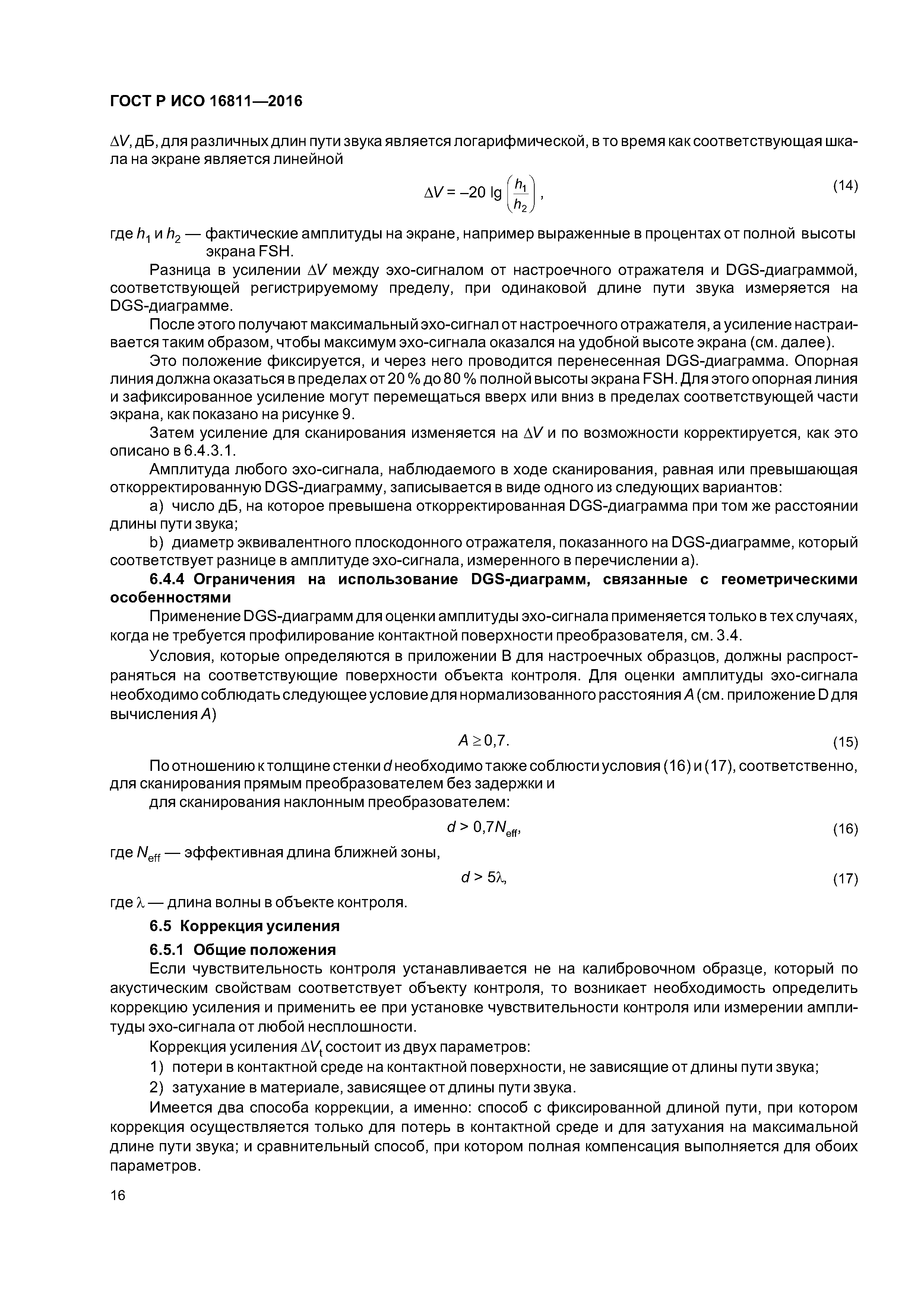

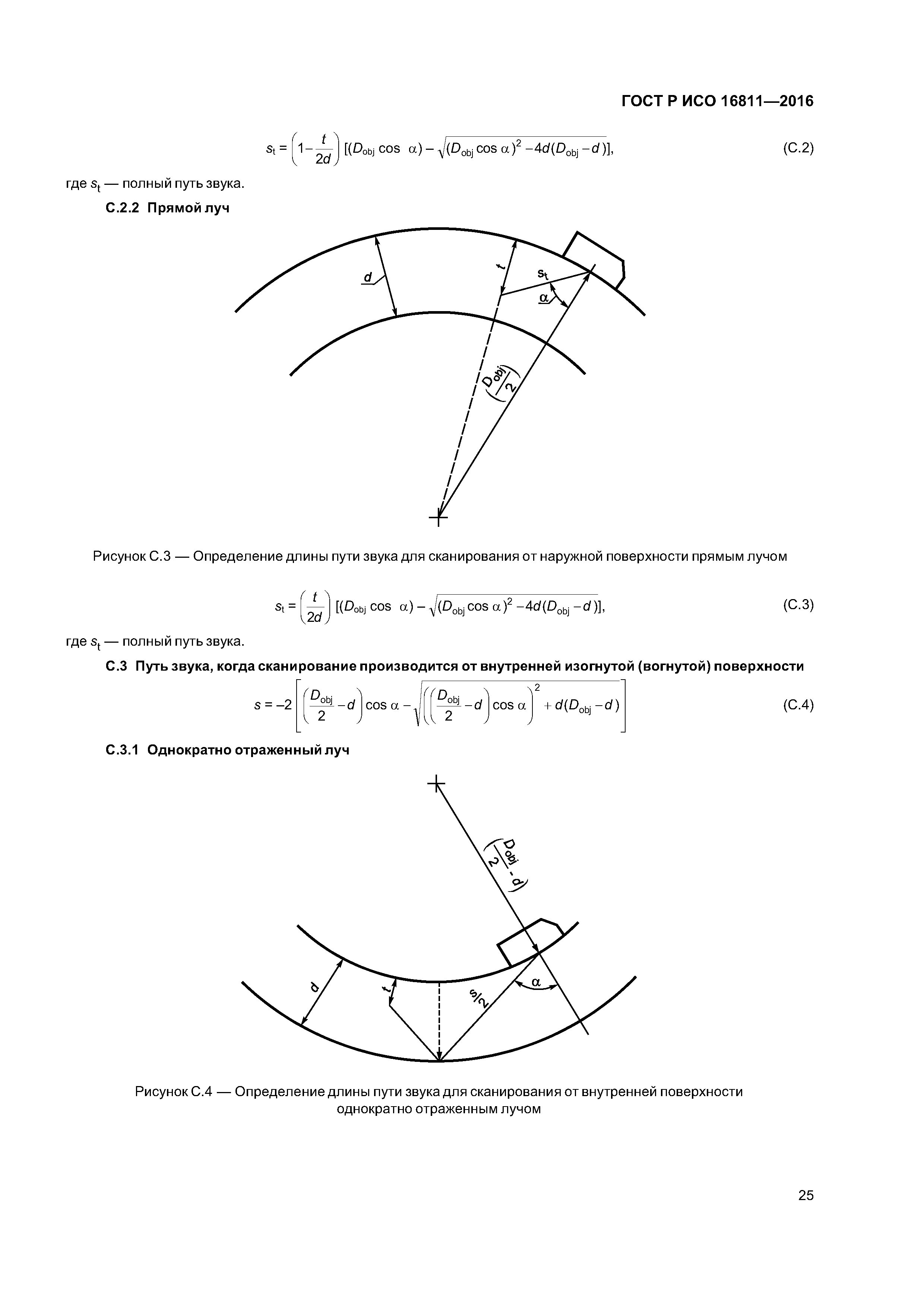

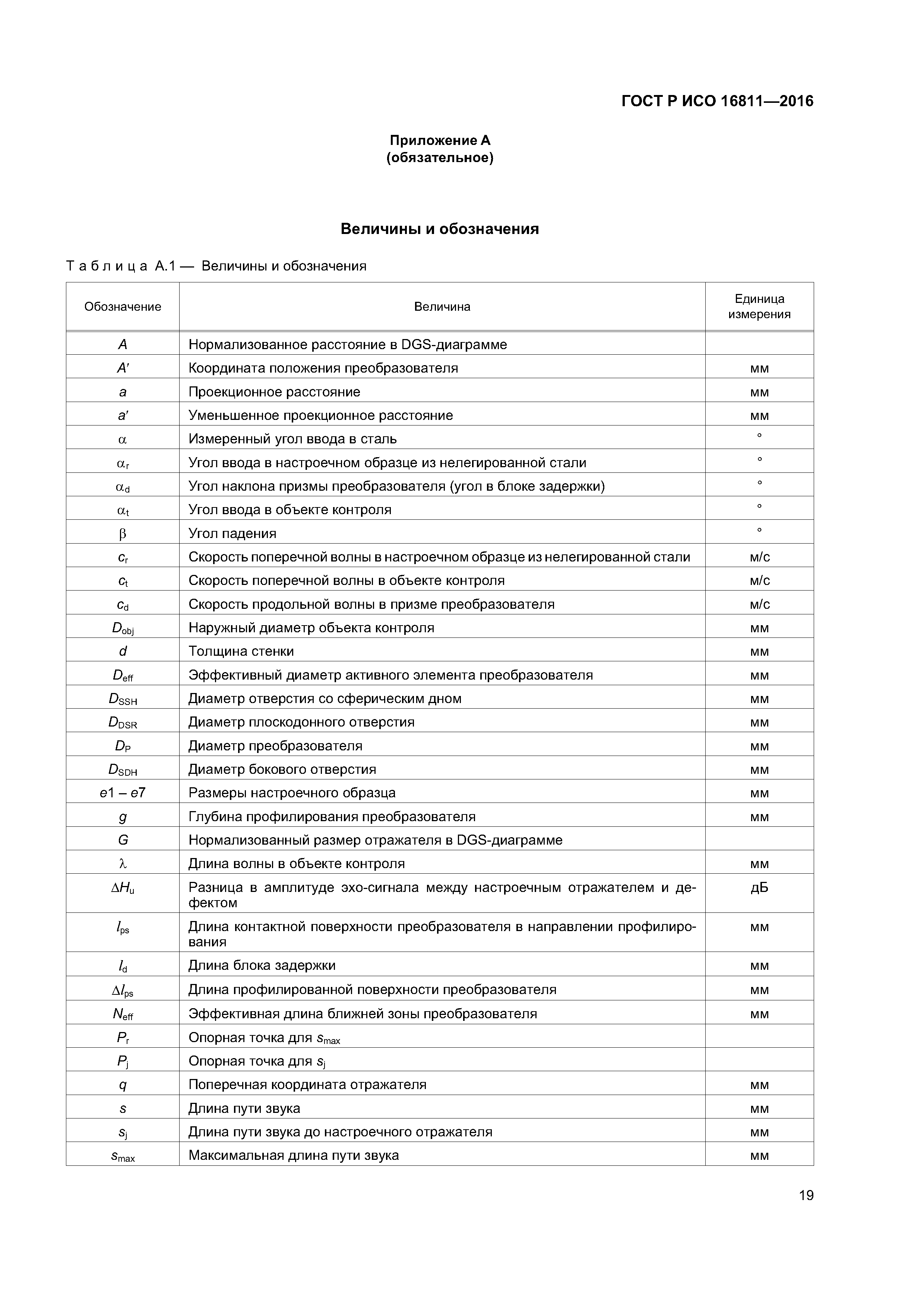

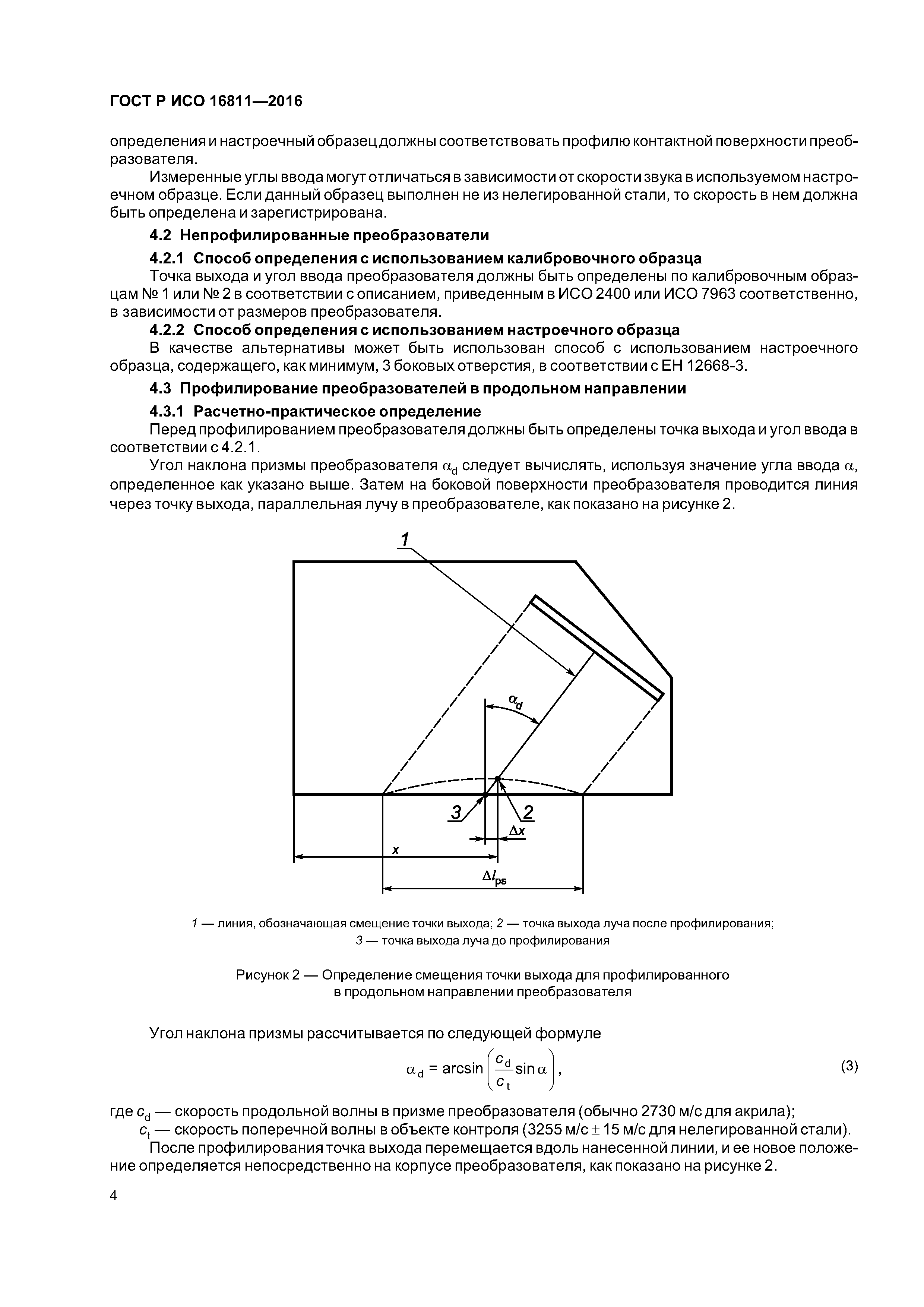

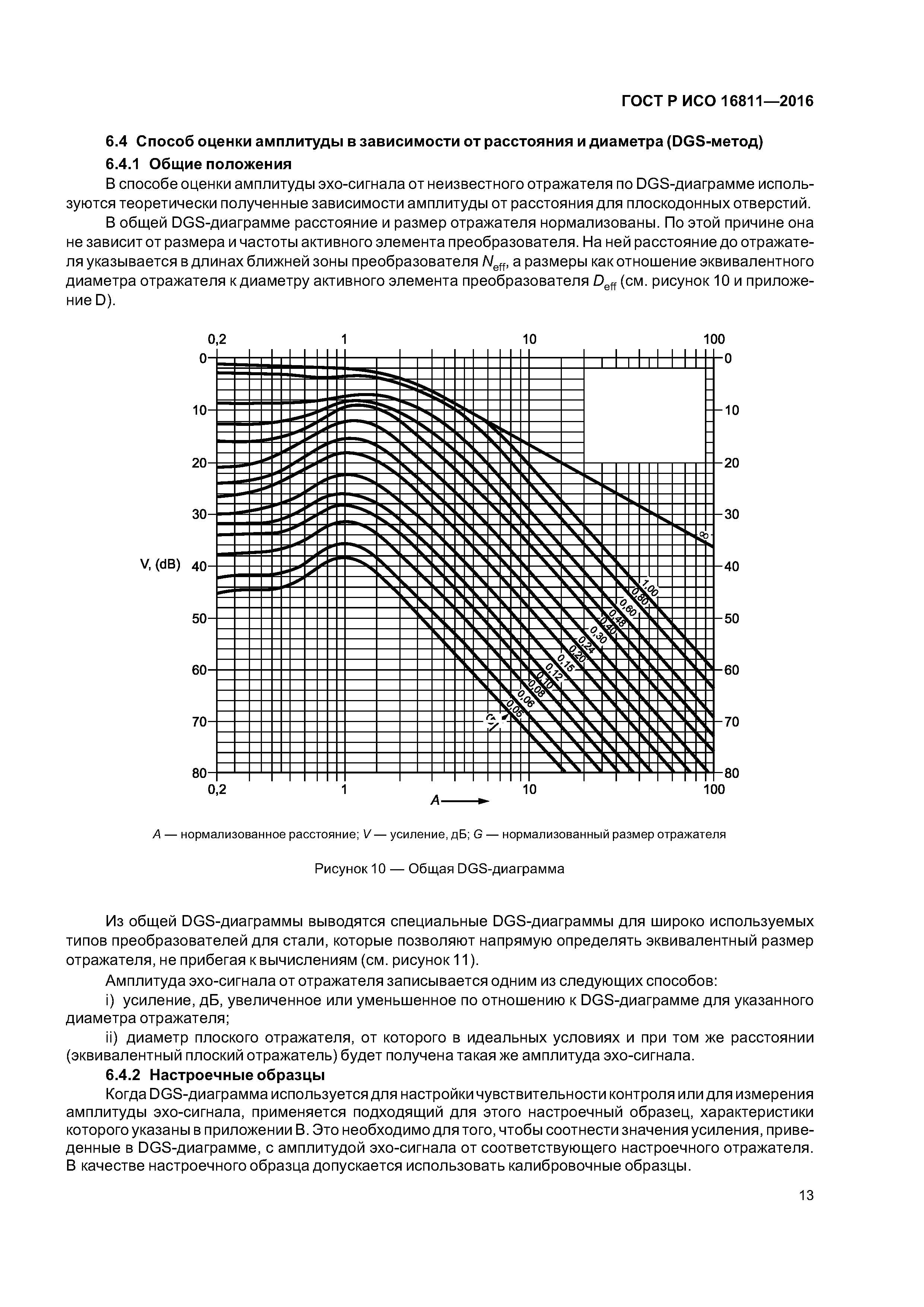

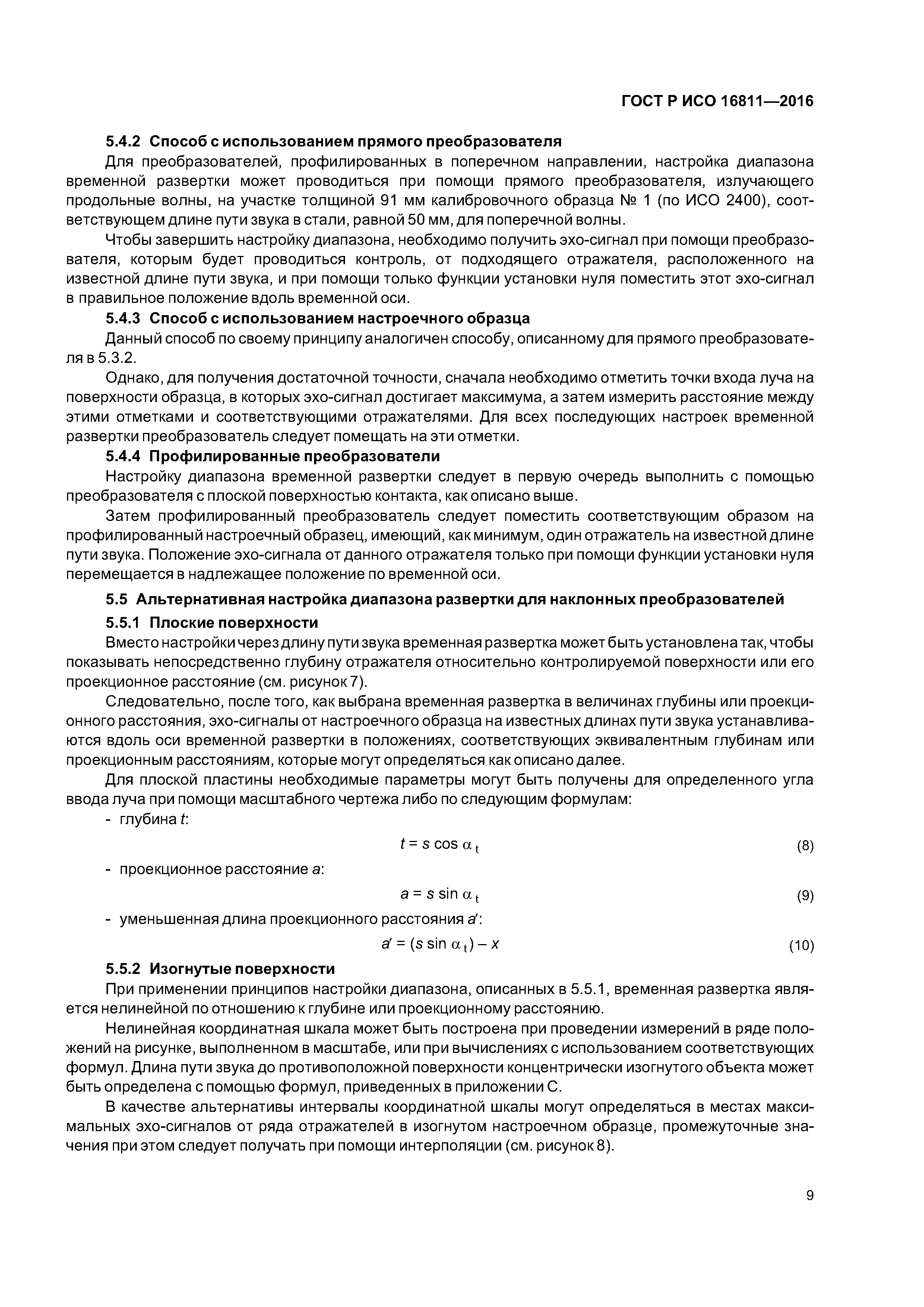

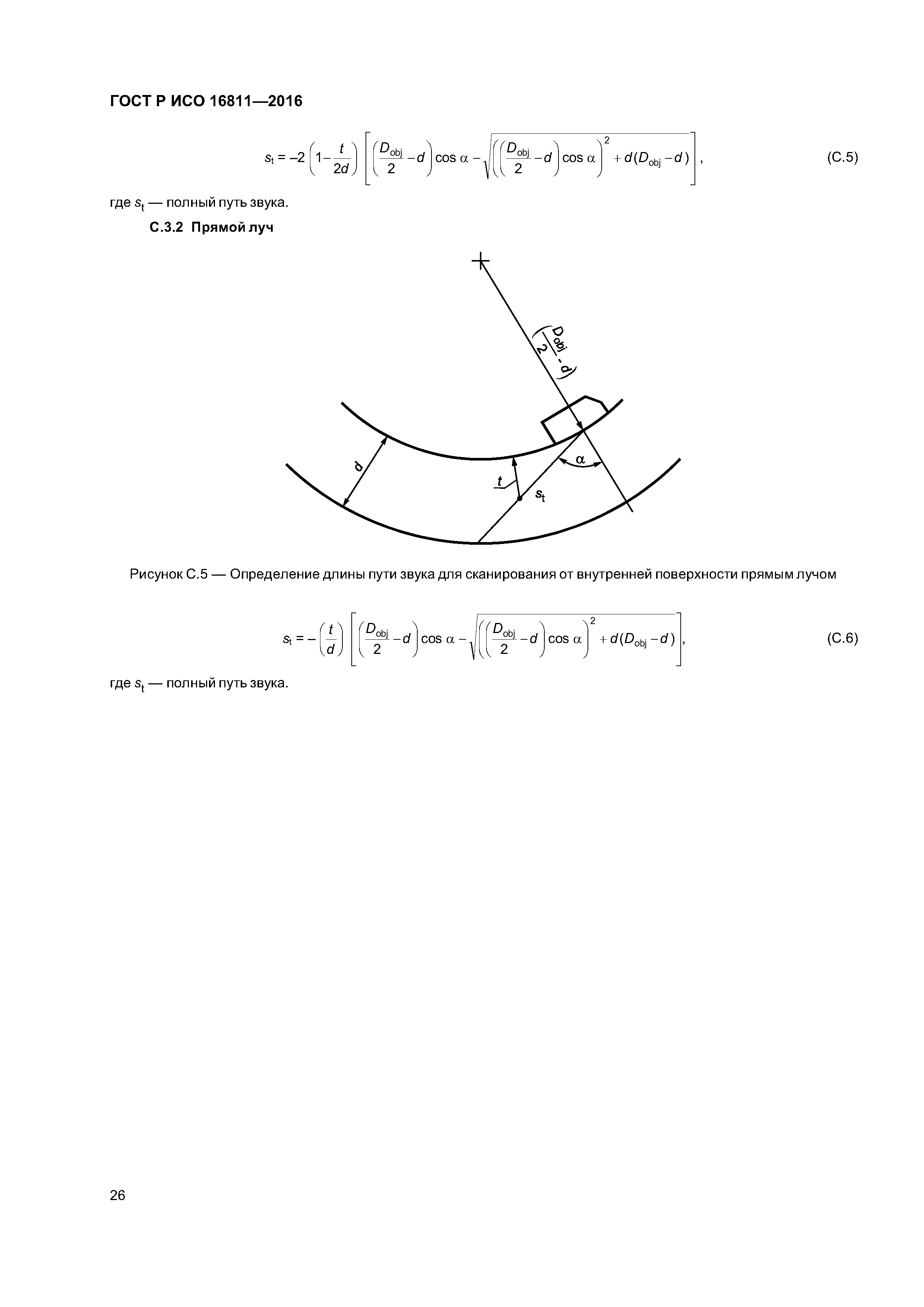

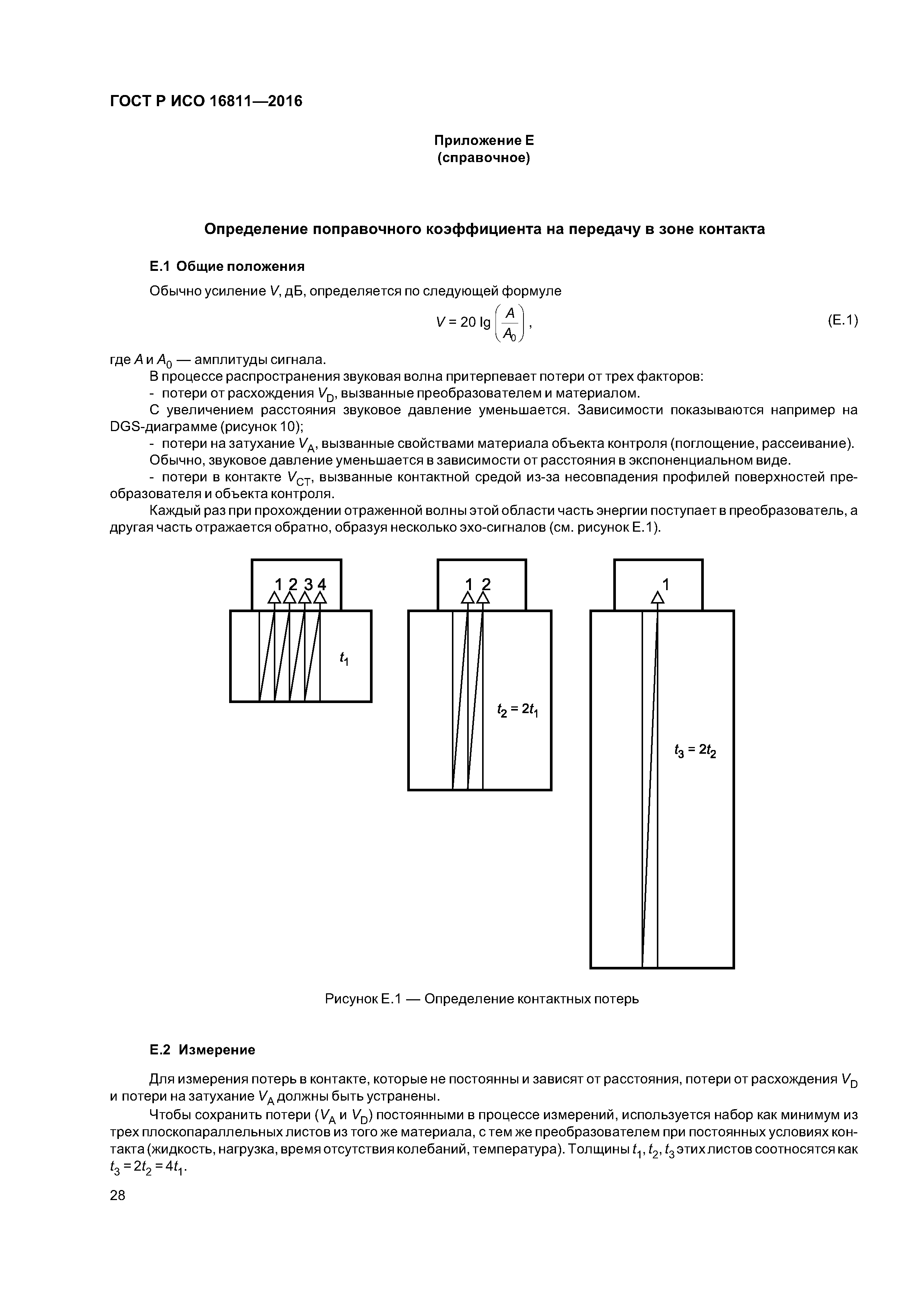

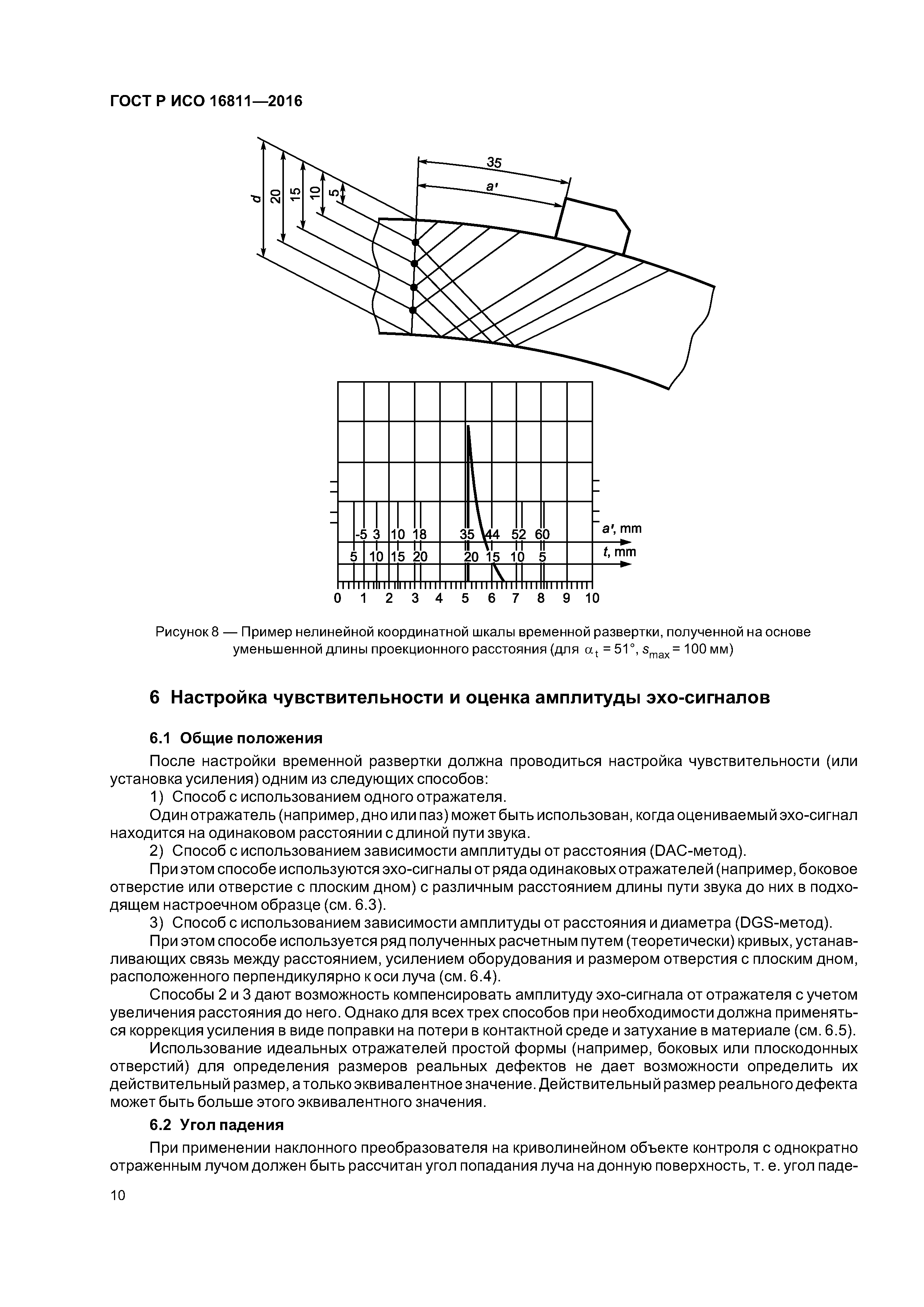

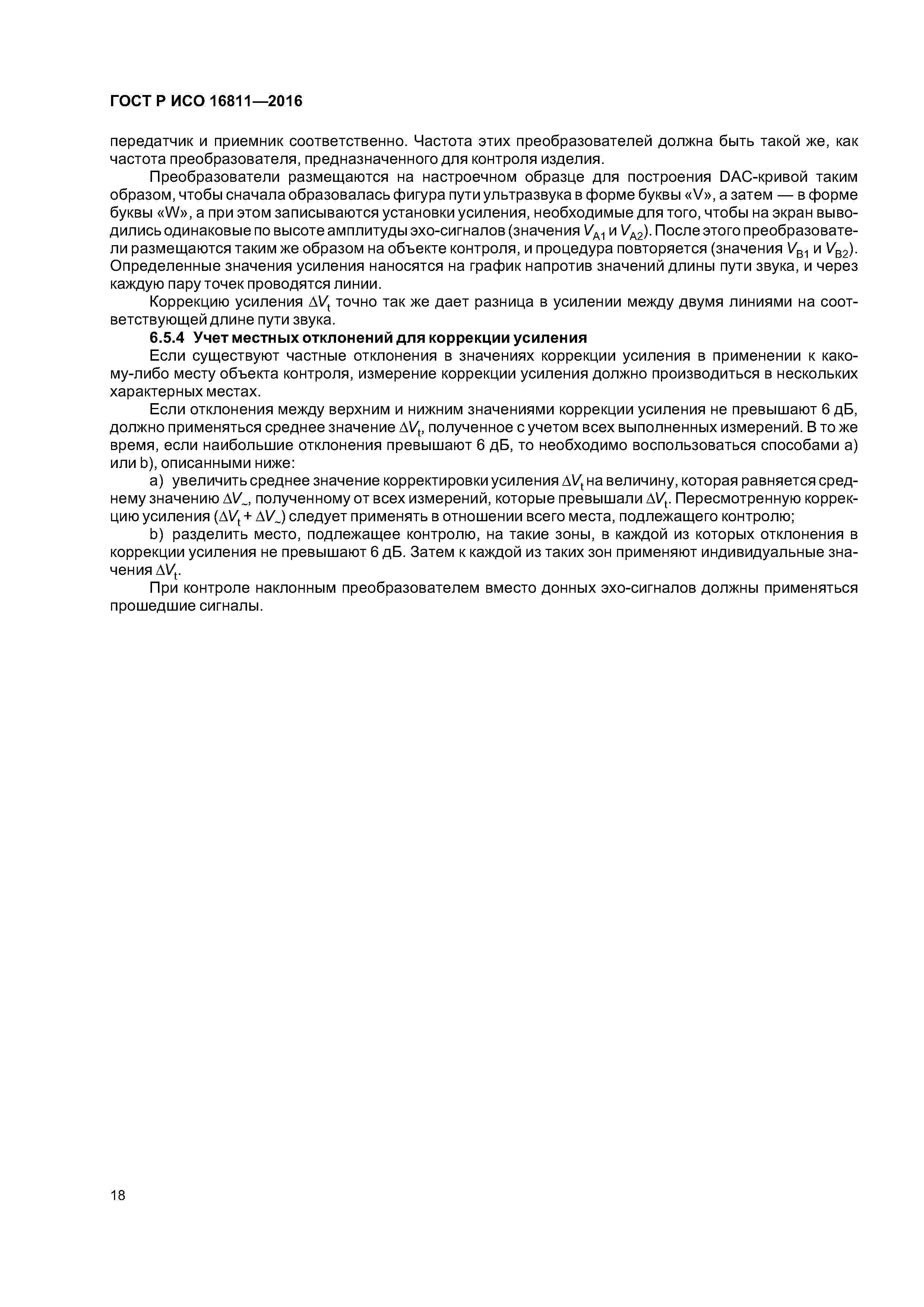

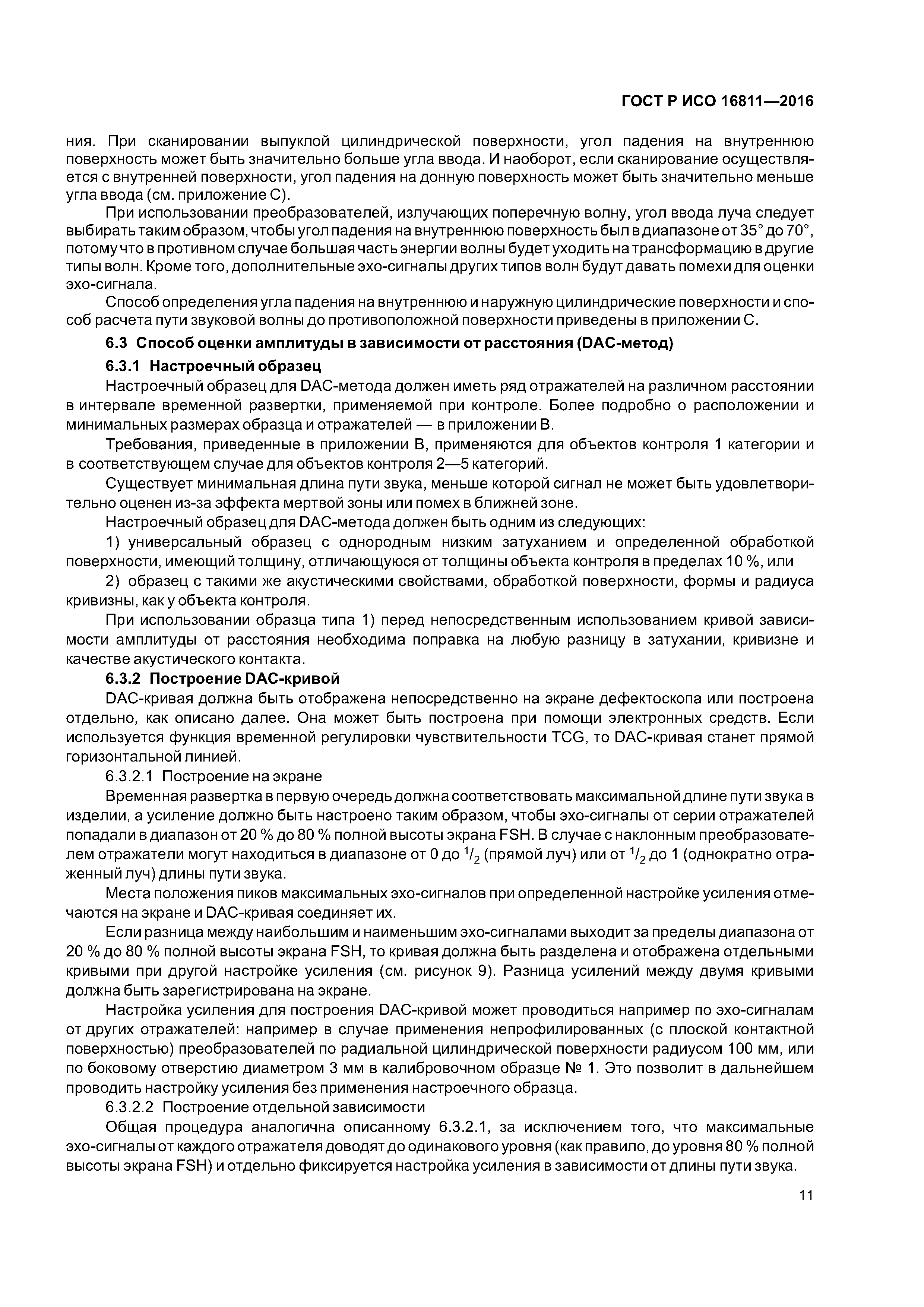

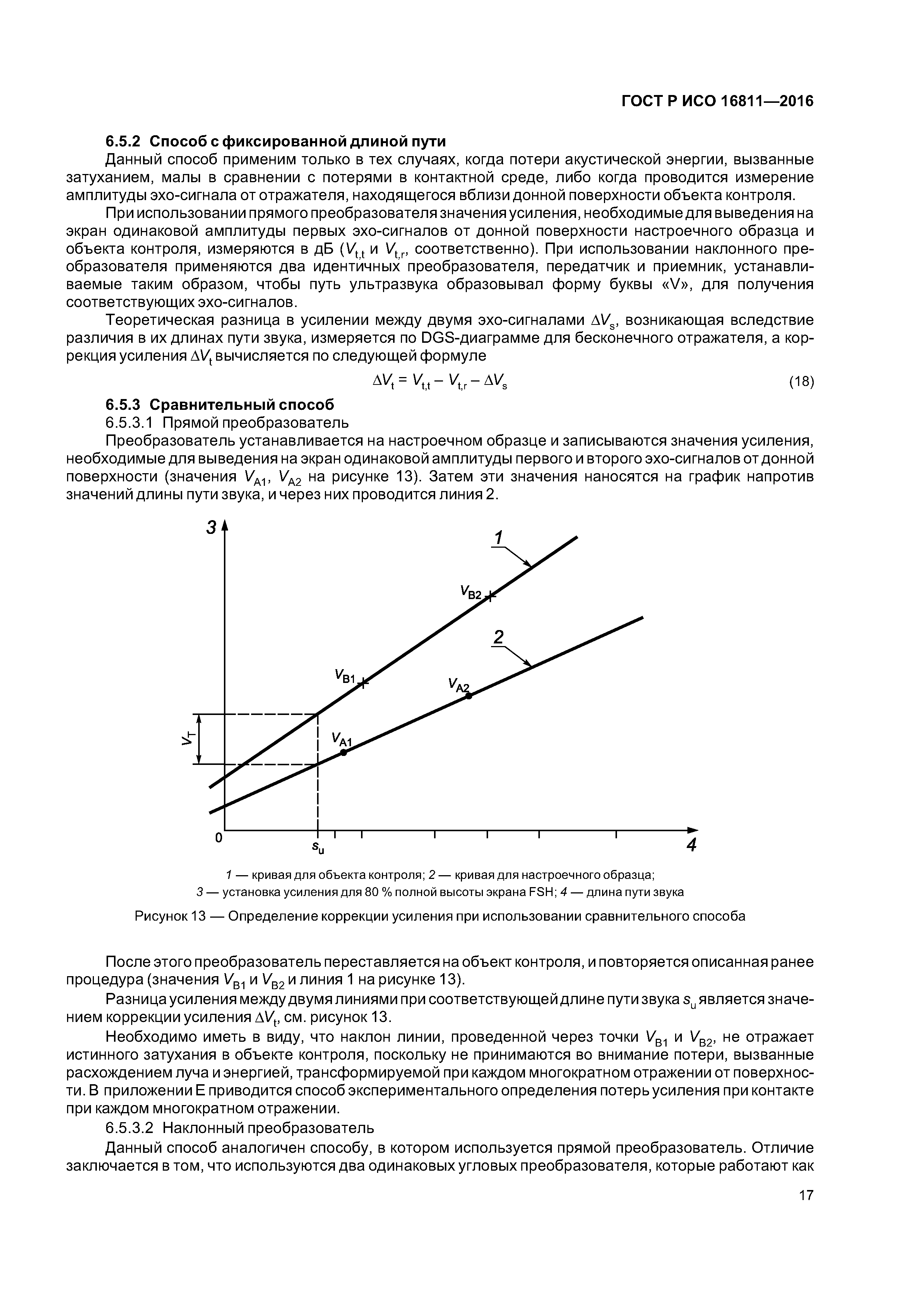

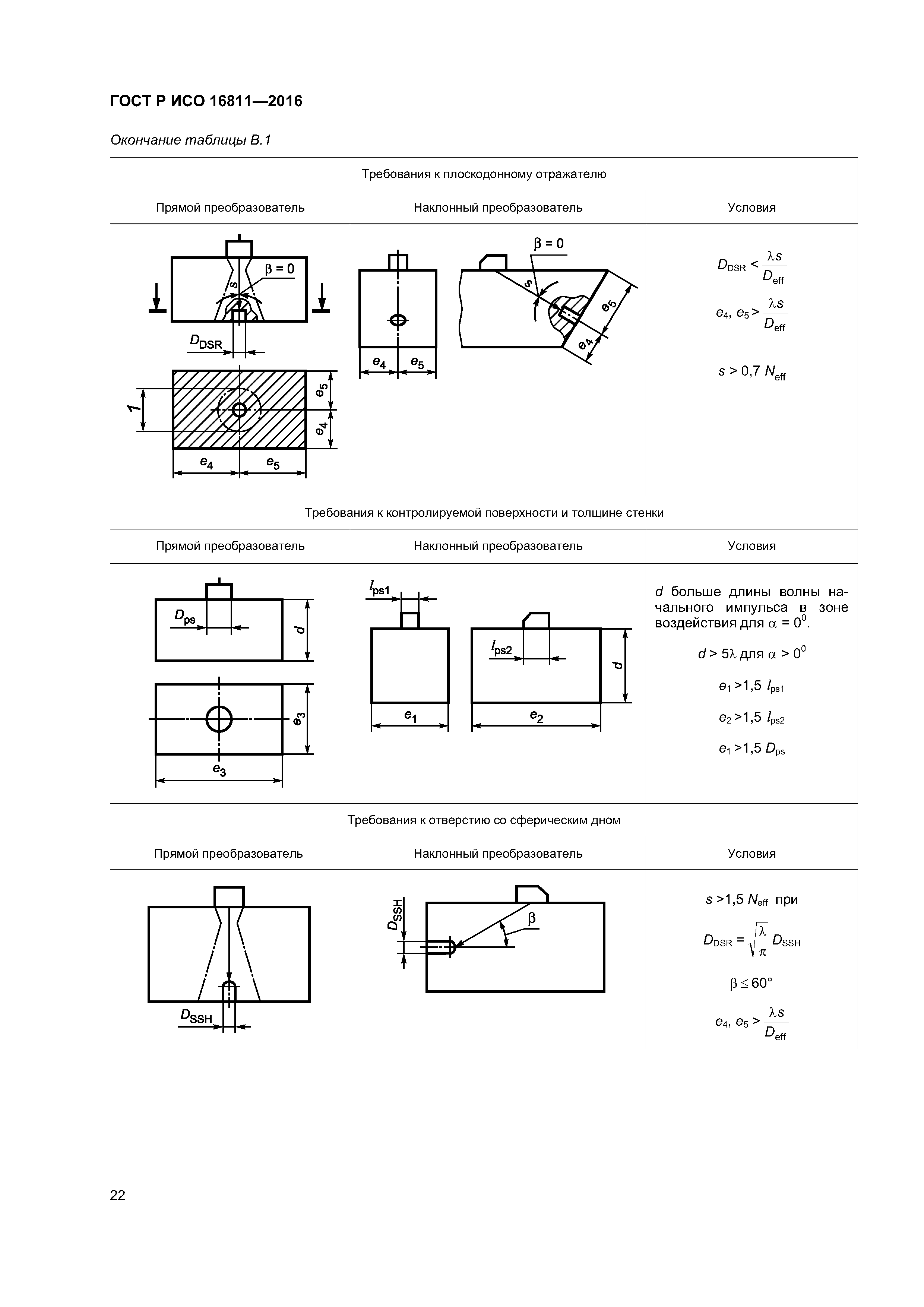

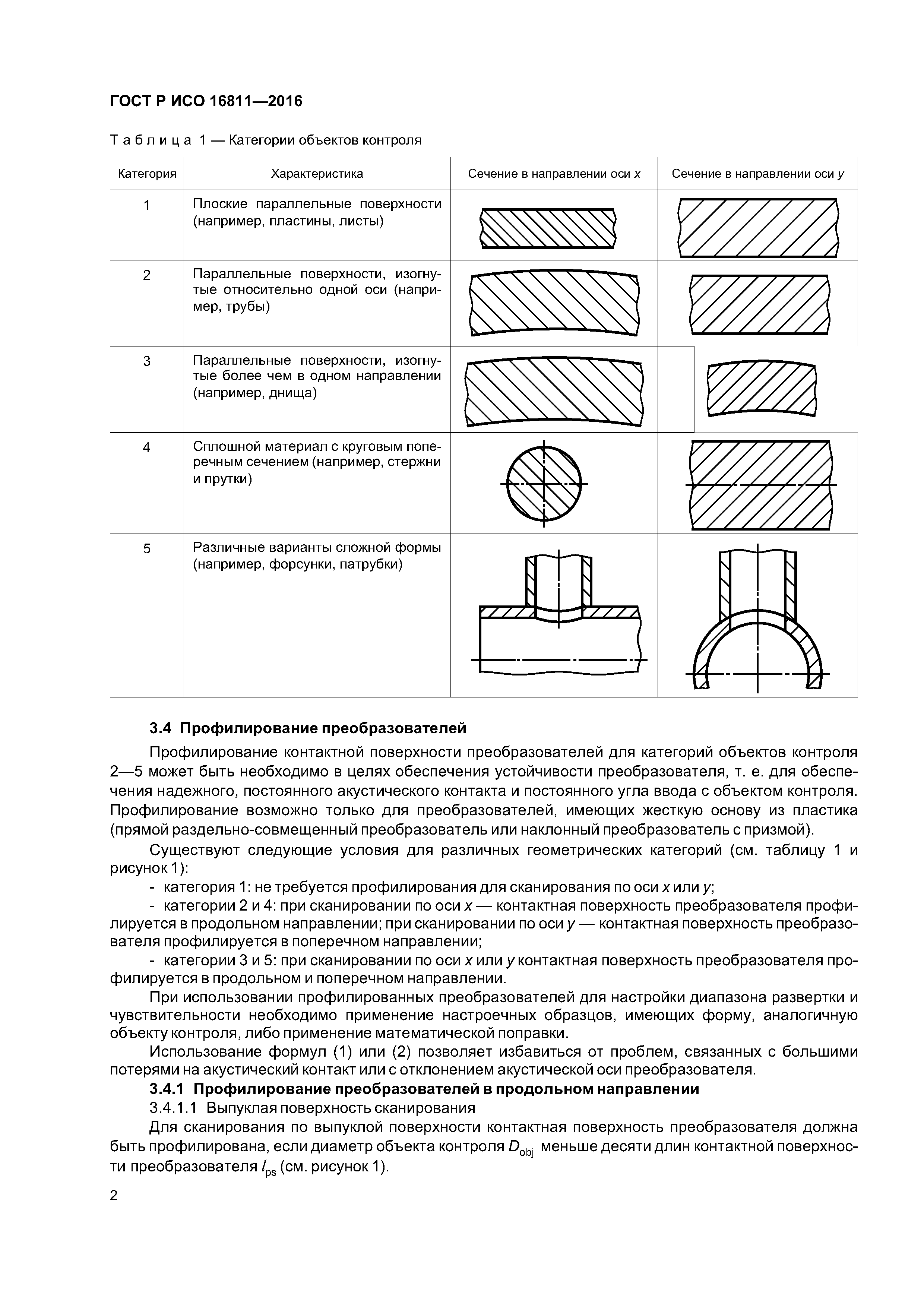

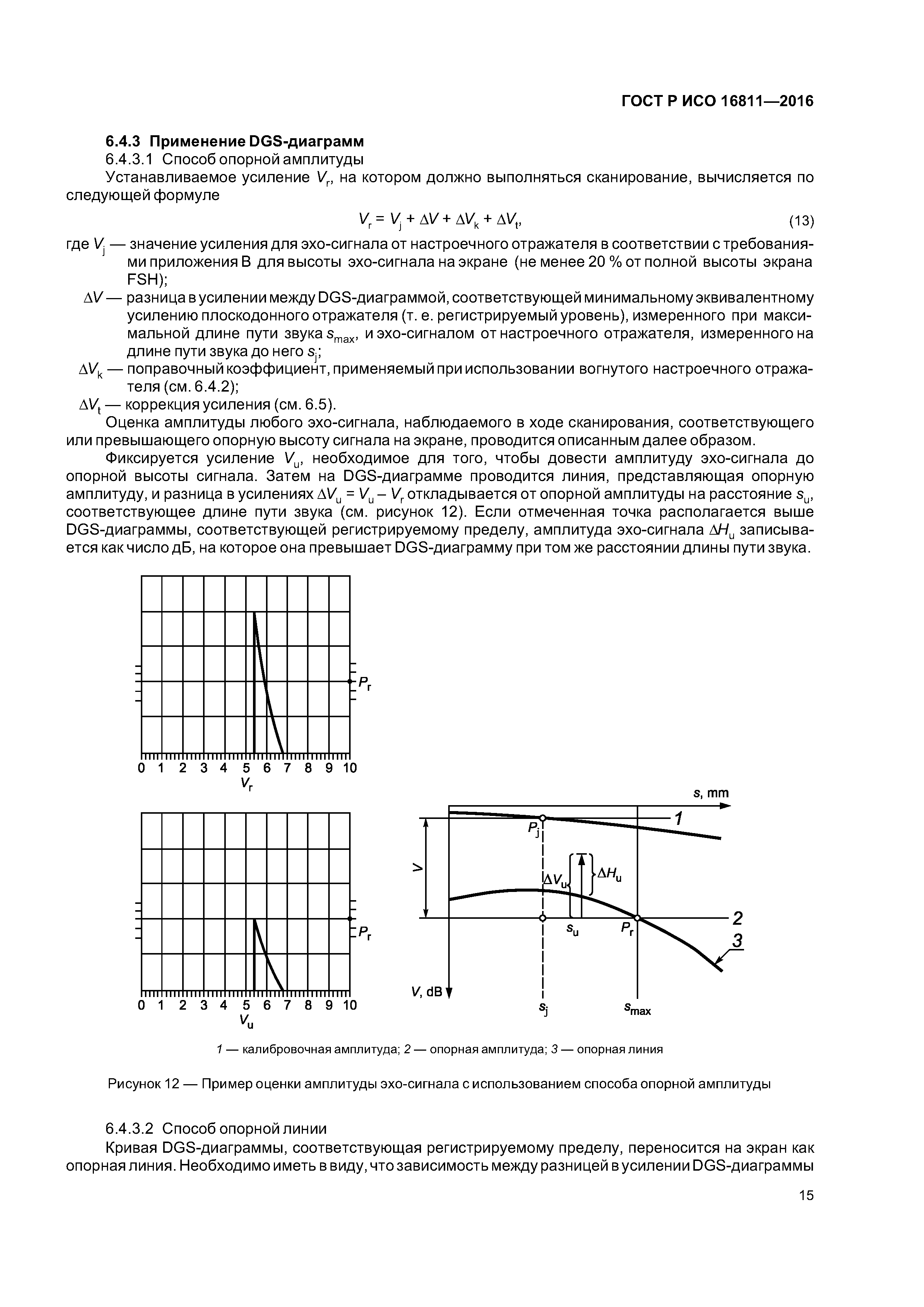

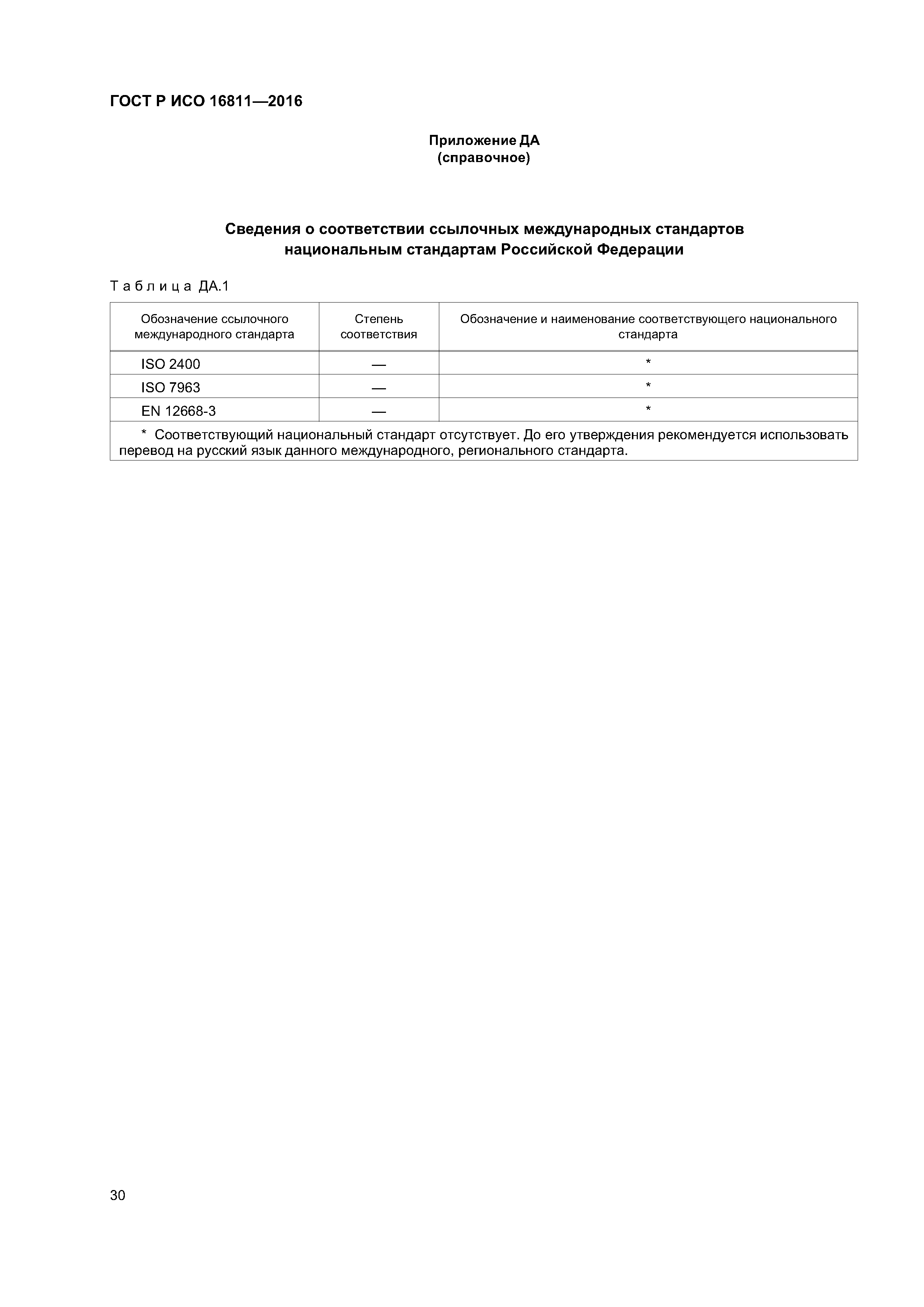

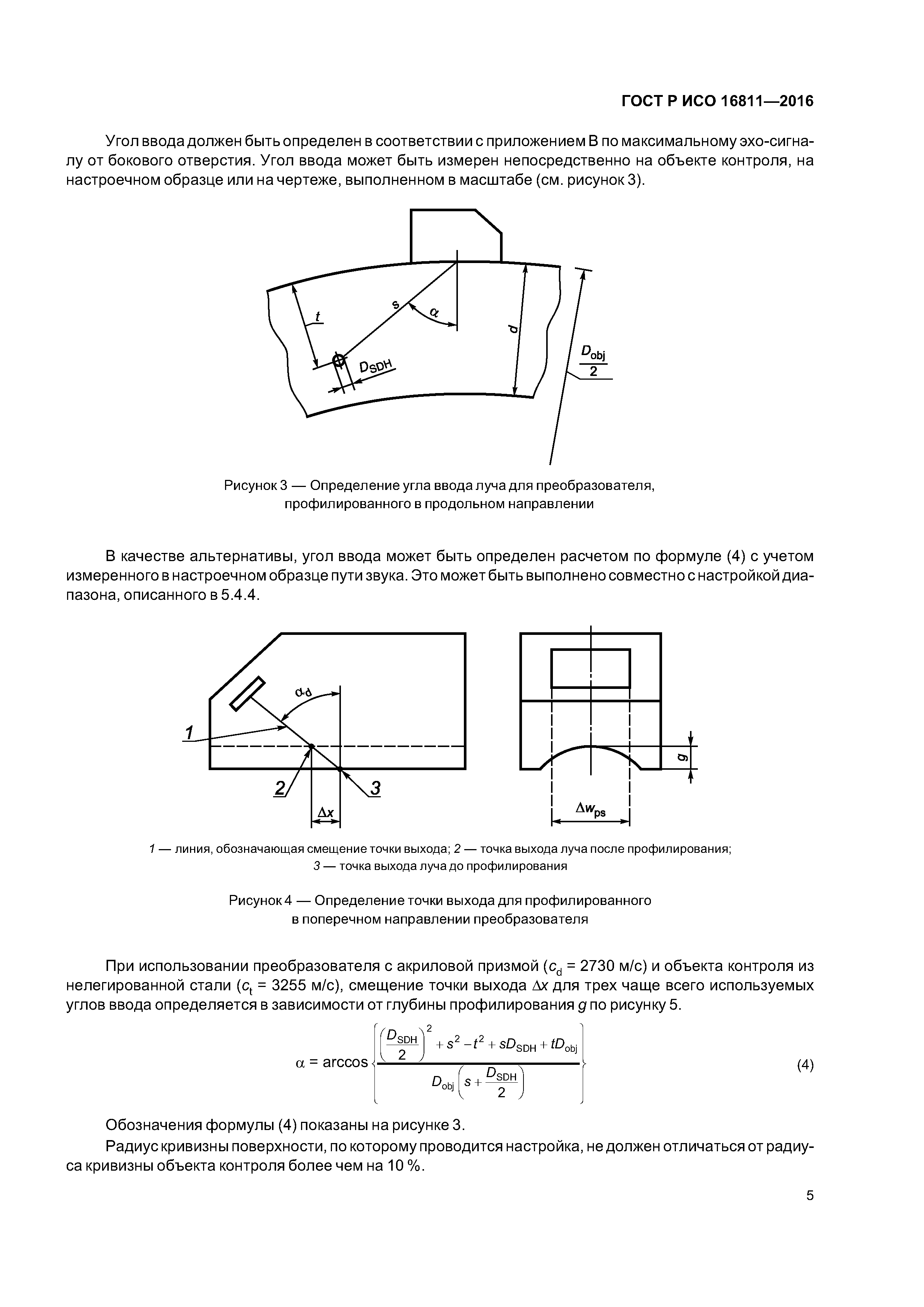

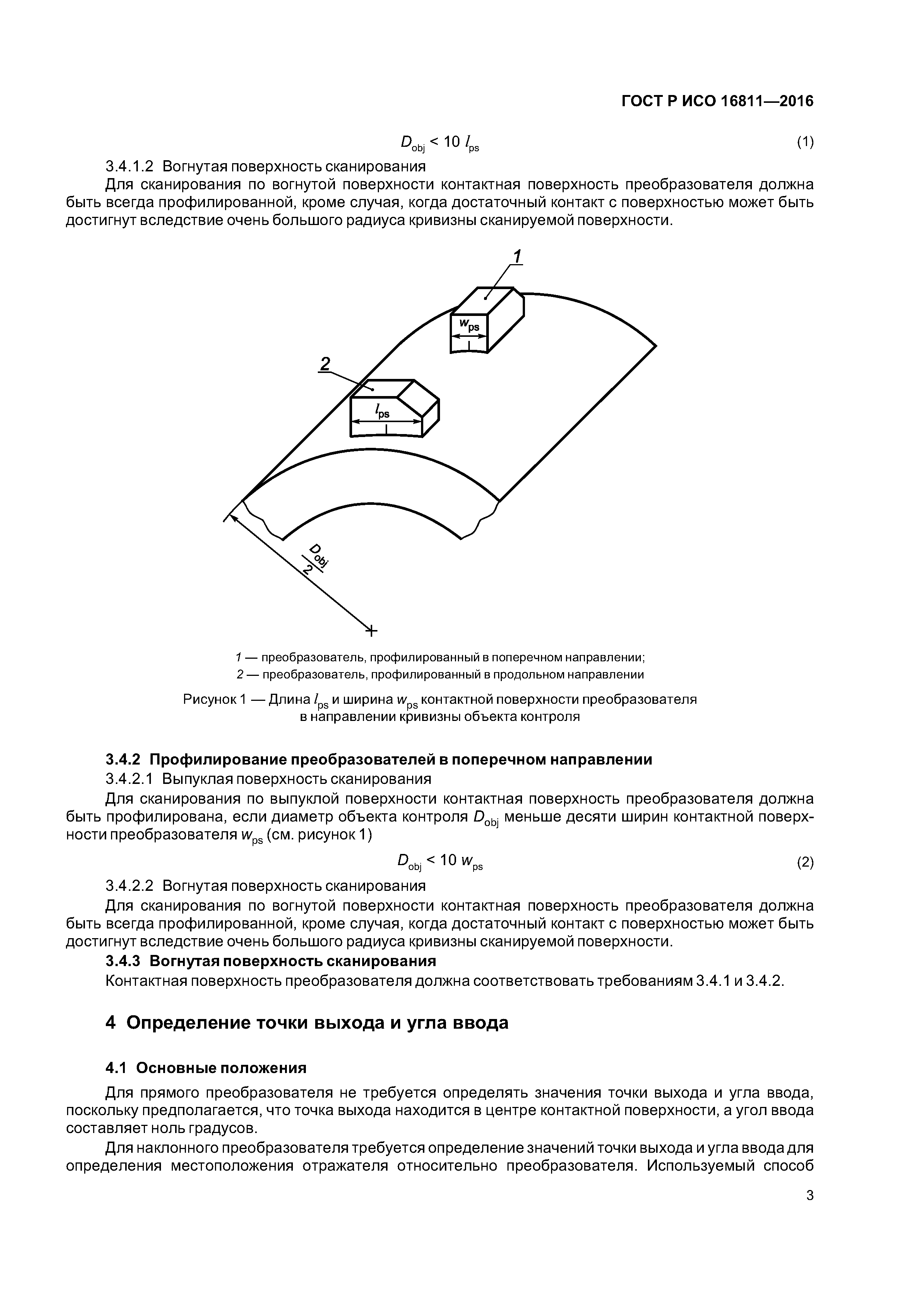

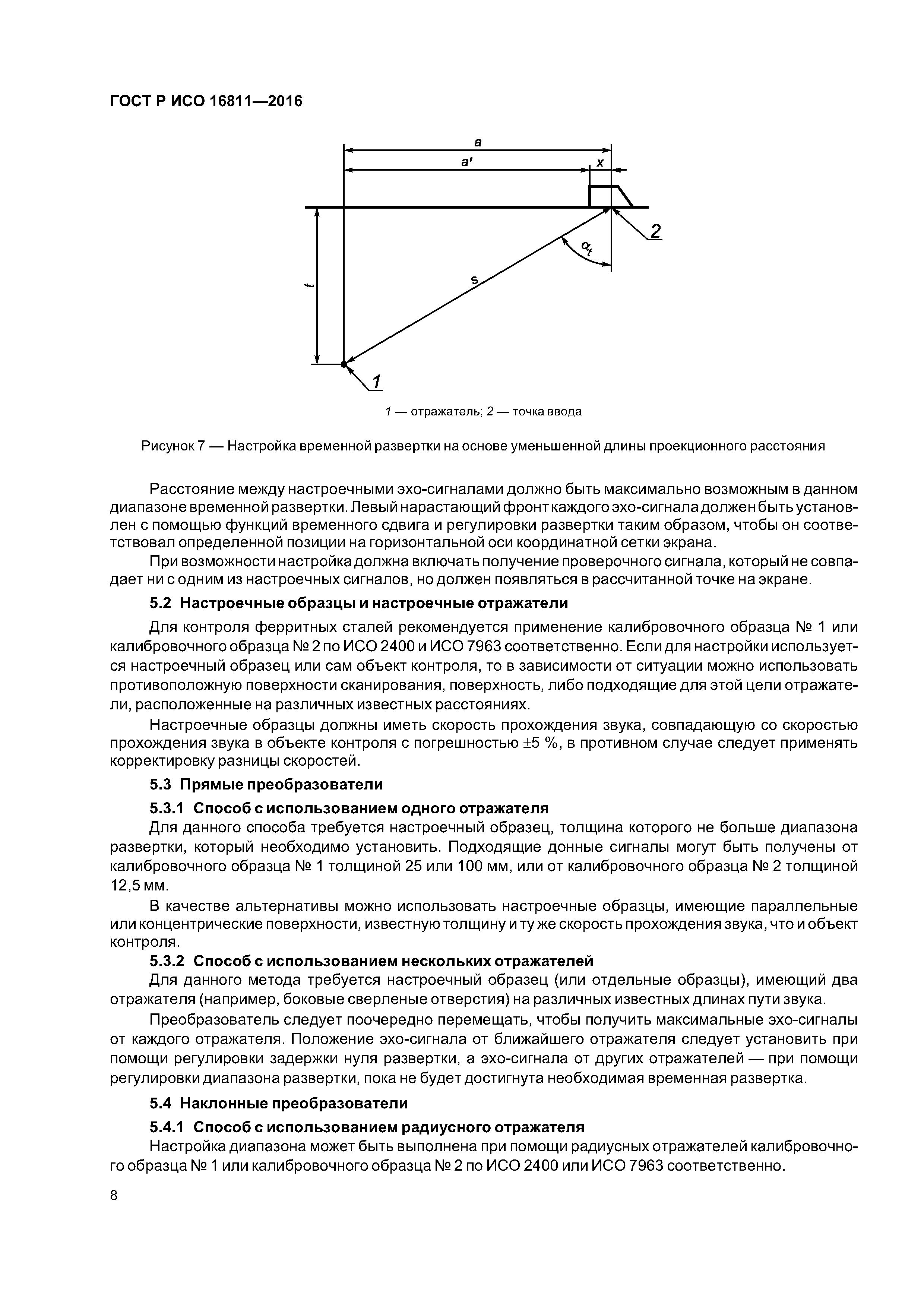

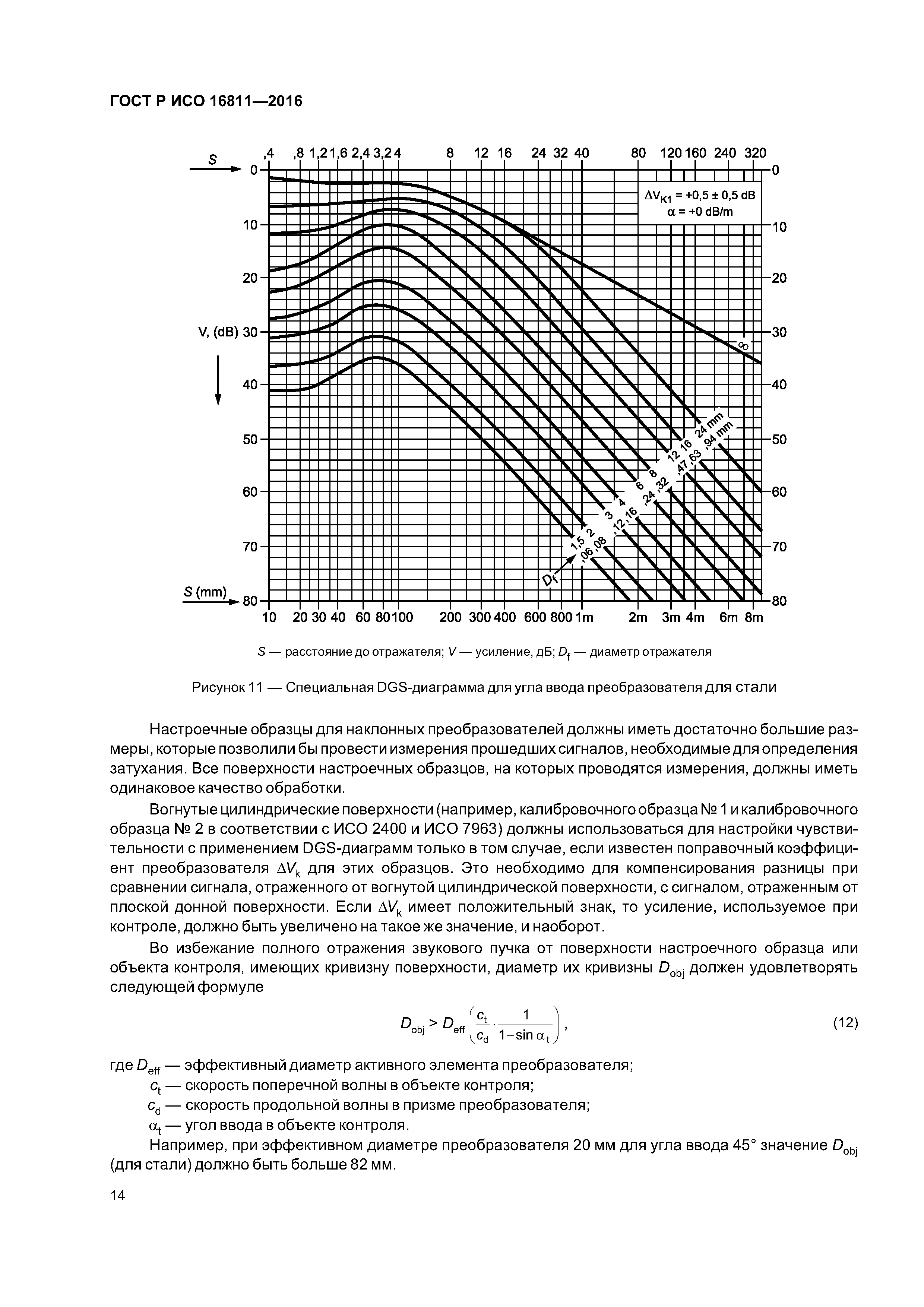

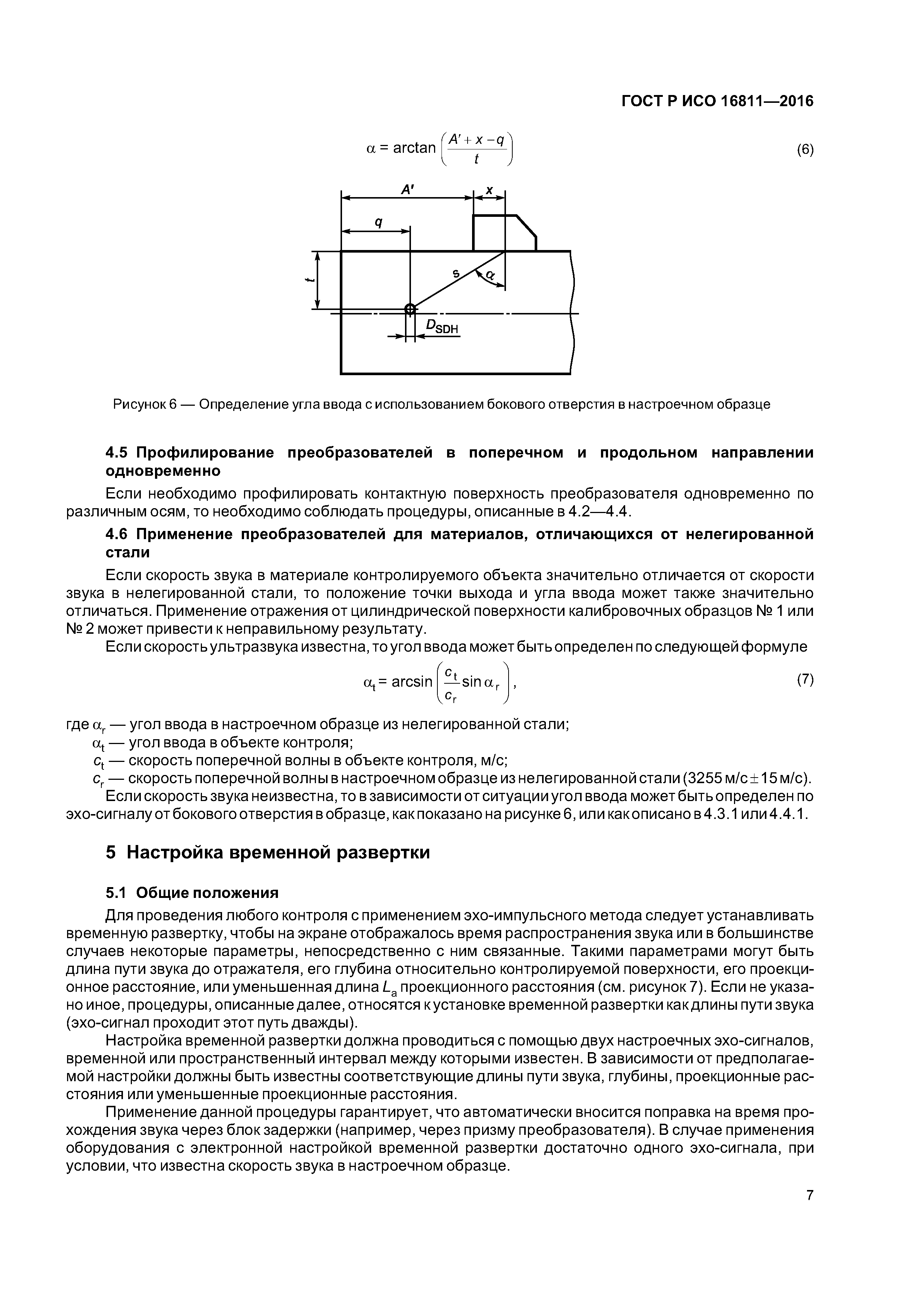

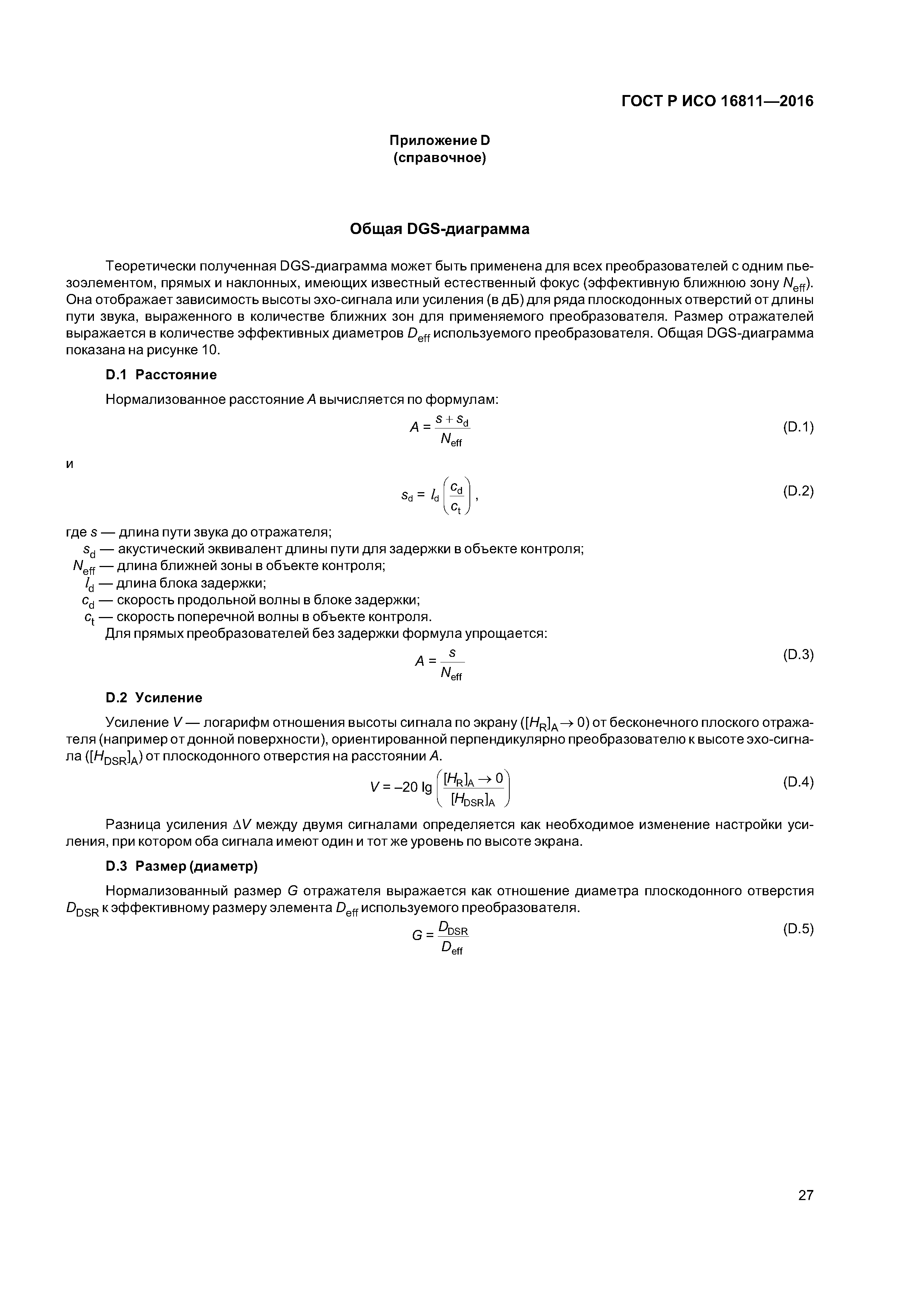

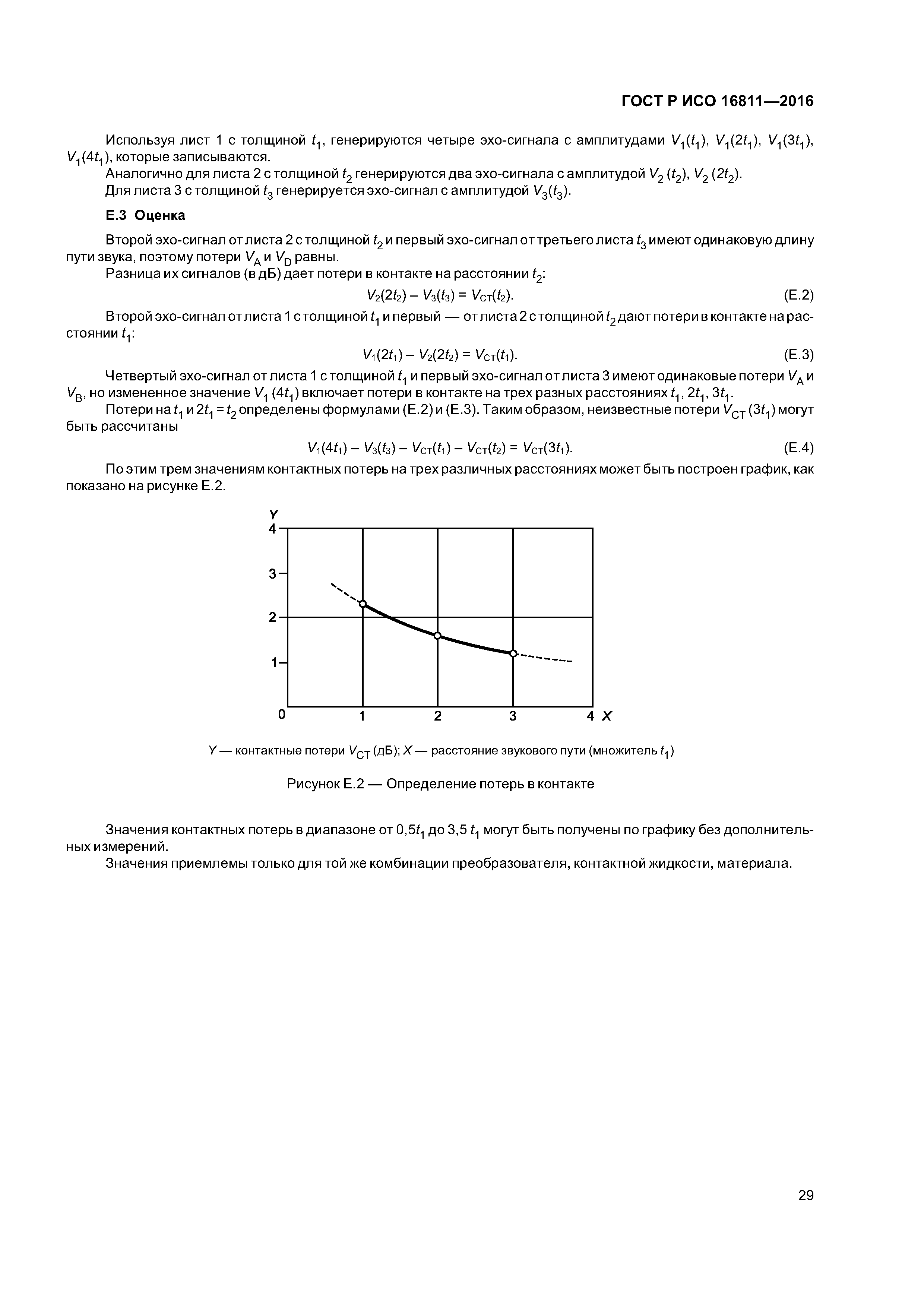

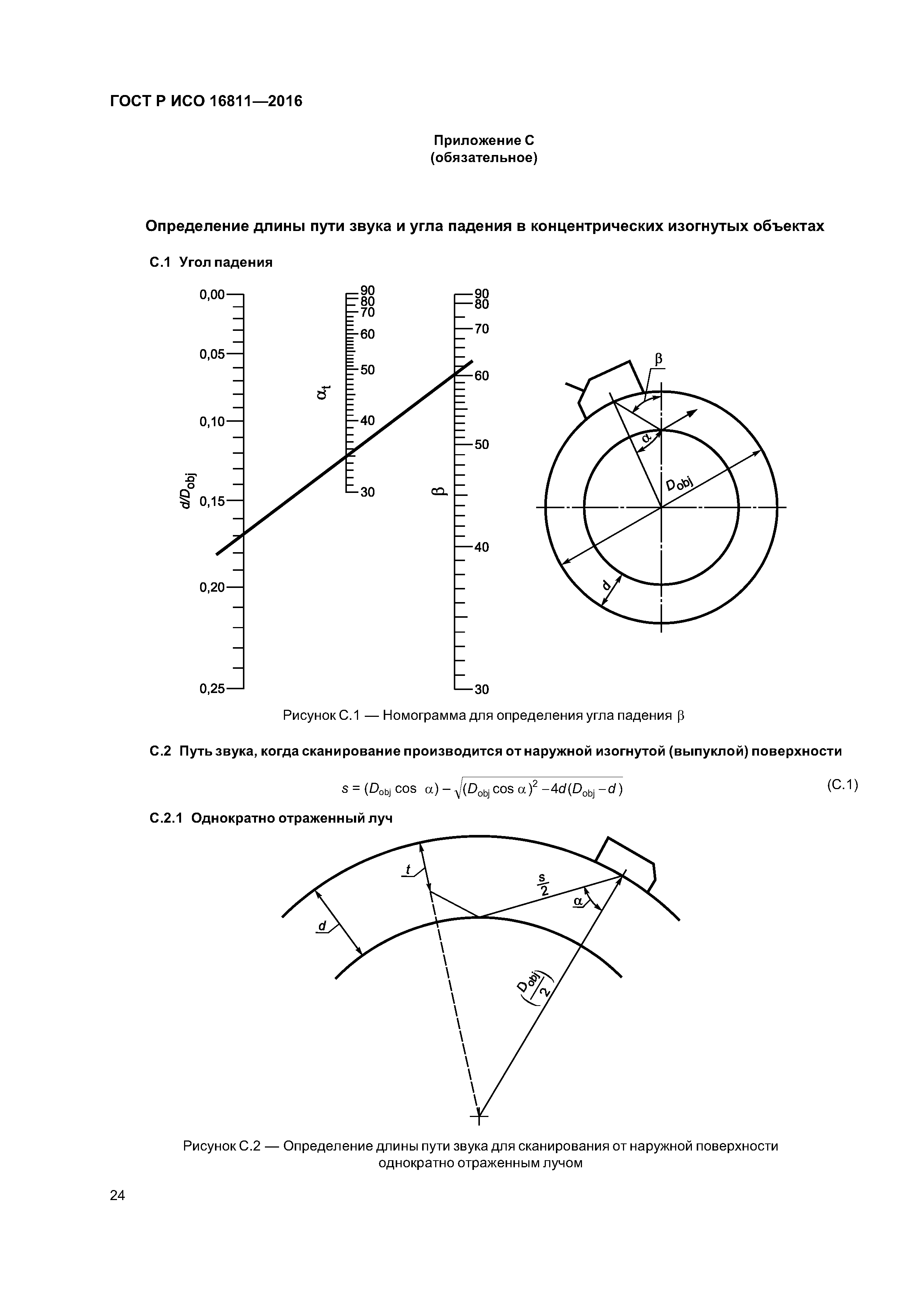

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения    3.1 Величины и обозначения    3.2 Объект контроля, настроечные образцы и настроечные отражатели    3.3 Категории объектов контроля    3.4 Профилирование преобразователей 4 Определение точки выхода и угла ввода    4.1 Основные положения    4.2 Непрофилированные преобразователи    4.3 Профилирование преобразователей в продольном направлении    4.4 Профилирование преобразователей в поперечном направлении    4.5 Профилирование преобразователей в поперечном и продольном направлении одновременно    4.6 Применение преобразователей для материалов, отличающихся от нелегированной стали 5 Настройка временной развертки    5.1 Общие положения    5.2 Настроечные образцы и настроечные отражатели    5.3 Прямые преобразователи    5.4 Наклонные преобразователи    5.5 Альтернативная настройка диапазона развертки для наклонных преобразователей 6 Настройка чувствительности и оценка амплитуды эхо-сигналов    6.1 Общие положения    6.2 Угол падения    6.3 Способ оценки амплитуды в зависимости от расстояния (DAC-метод)    6.4 Способ оценки амплитуды в зависимости от расстояния и диаметра (DGS-метод)    6.5 Коррекция усиления Приложение А (обязательное) Величины и обозначения Приложение В (обязательное) Настроечные образцы и отражатели Приложение С (обязательное) Определение длины пути звука и угла падения в концентрических изогнутых объектах Приложение D (справочное) Общая DGS-диаграмма Приложение E (справочное) Определение поправочного коэффициента на передачу в зоне контакта Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
