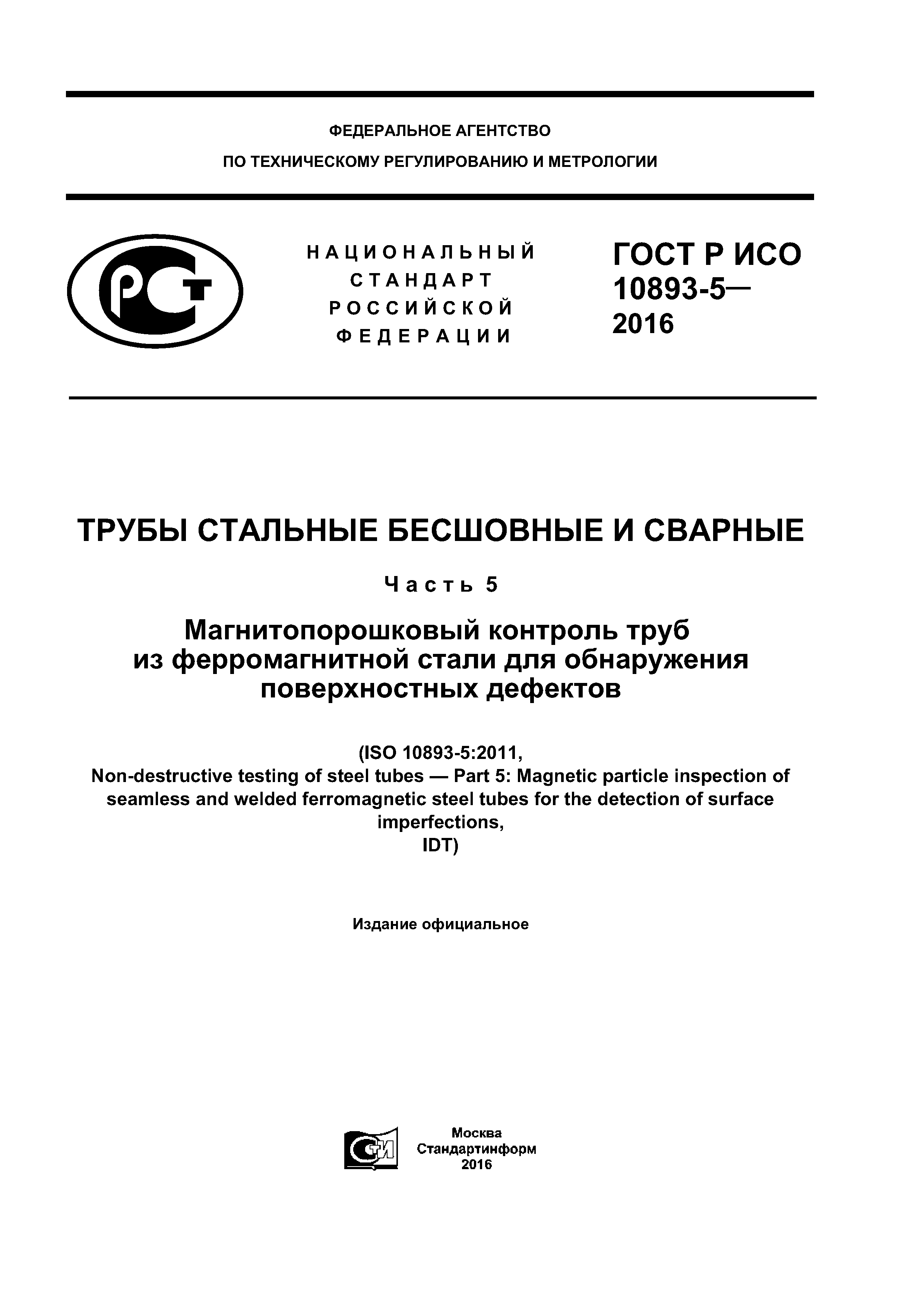

ГОСТ Р ИСО 10893-5-2016

Трубы стальные бесшовные и сварные. Часть 5. Магнитопорошковый контроль труб из ферромагнитной стали для обнаружения поверхностных дефектов

Обозначение:	ГОСТ Р ИСО 10893-5-2016
Обозначение англ:	GOST R ISO 10893-5-2016
Статус:	введен впервые
Название рус.:	Трубы стальные бесшовные и сварные. Часть 5. Магнитопорошковый контроль труб из ферромагнитной стали для обнаружения поверхностных дефектов
Название англ.:	Seamless and welded steel tubes. Part 5. Magnetic particle inspection of ferromagnetic steel tubes for the detection of surface imperfections
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.11.2016

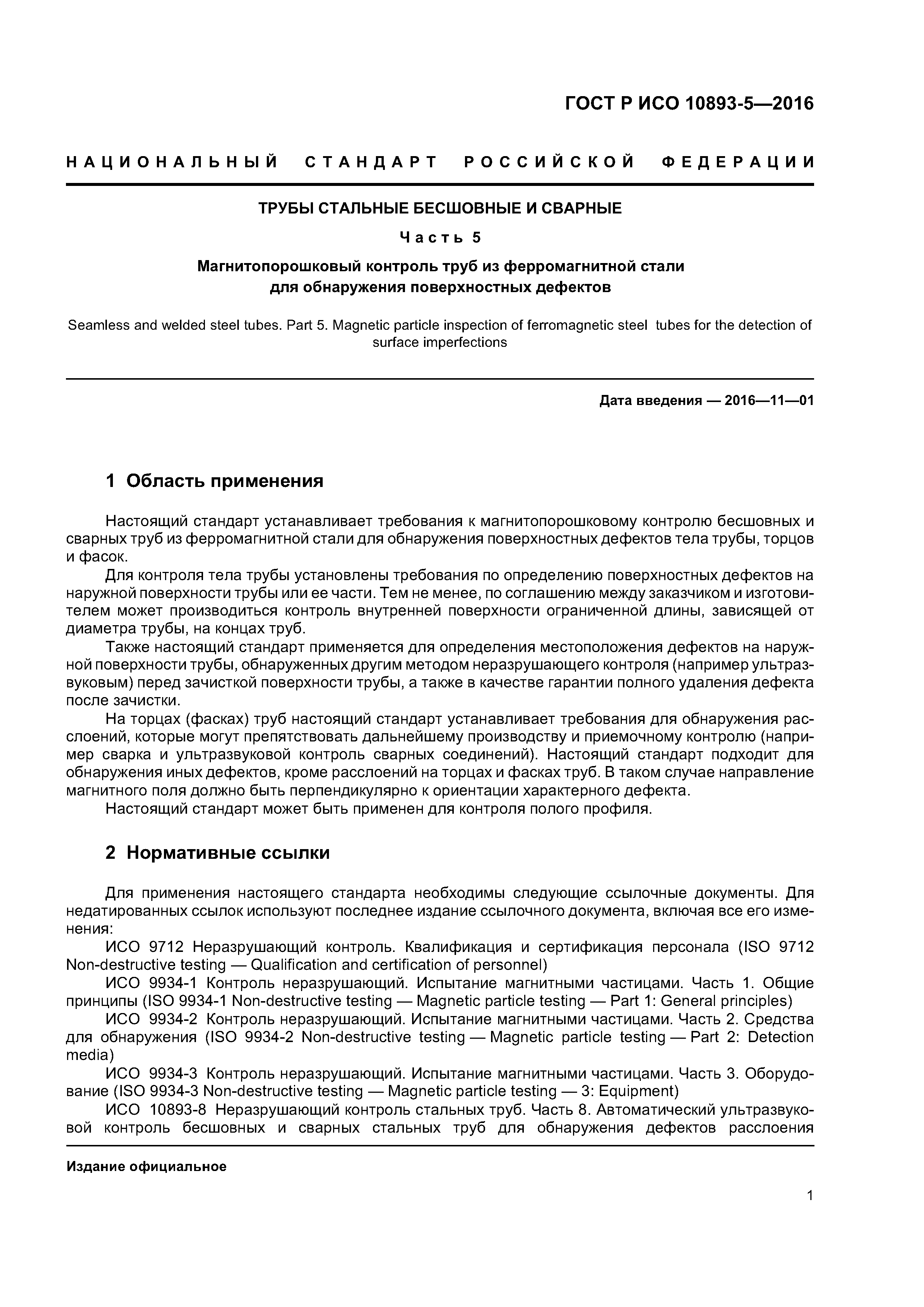

Область применения:	Стандарт устанавливает требования к магнитопорошковому контролю бесшовных и сварных труб из ферромагнитной стали для обнаружения поверхностных дефектов тела трубы, торцов и фасок. Для контроля тела трубы установлены требования по определению поверхностных дефектов на наружной поверхности трубы или ее части. Тем не менее, по соглашению между заказчиком и изготовителем может производиться контроль внутренней поверхности ограниченной длины, зависящей от диаметра трубы, на концах труб. Также стандарт применяется для определения местоположения дефектов на наружной поверхности трубы, обнаруженных другим методом неразрушающего контроля (например ультразвуковым) перед зачисткой поверхности трубы, а также в качестве гарантии полного удаления дефекта после зачистки. На торцах (фасках) труб стандарт устанавливает требования для обнаружения расслоений, которые могут препятствовать дальнейшему производству и приемочному контролю (например сварка и ультразвуковой контроль сварных соединений). Стандарт подходит для обнаружения иных дефектов, кроме расслоений на торцах и фасках труб. В таком случае направление магнитного поля должно быть перпендикулярно к ориентации характерного дефекта. Стандарт может быть применен для контроля полого профиля.

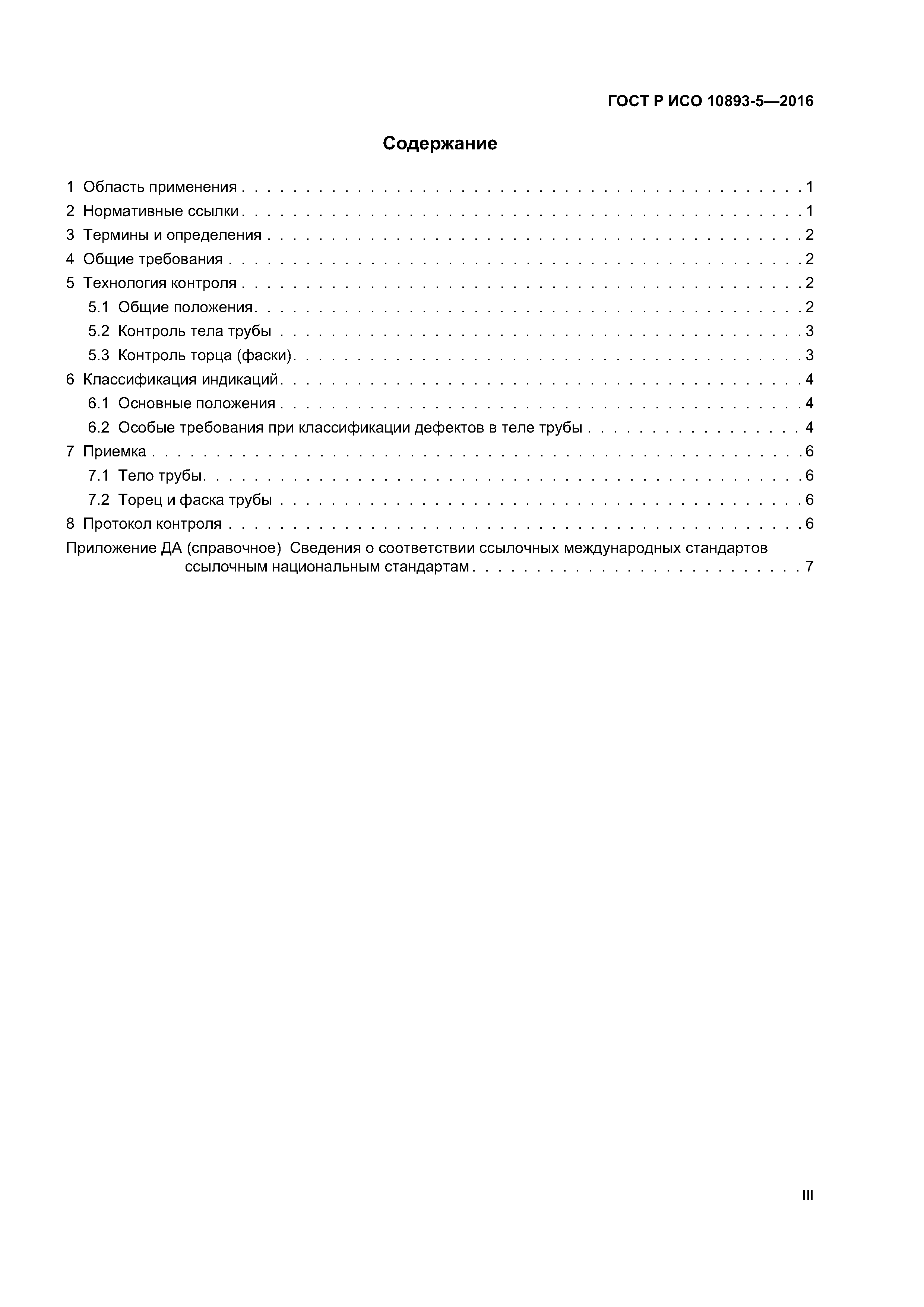

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие требования 5 Технология контроля    5.1 Общие положения    5.2 Контроль тела трубы    5.3 Контроль торца (фаски) 6 Классификация индикаций    6.1 Основные положения    6.2 Особые требования при классификации дефектов в теле трубы 7 Приемка    7.1 Тело трубы    7.2 Торец и фаска трубы 8 Протокол контроля Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам

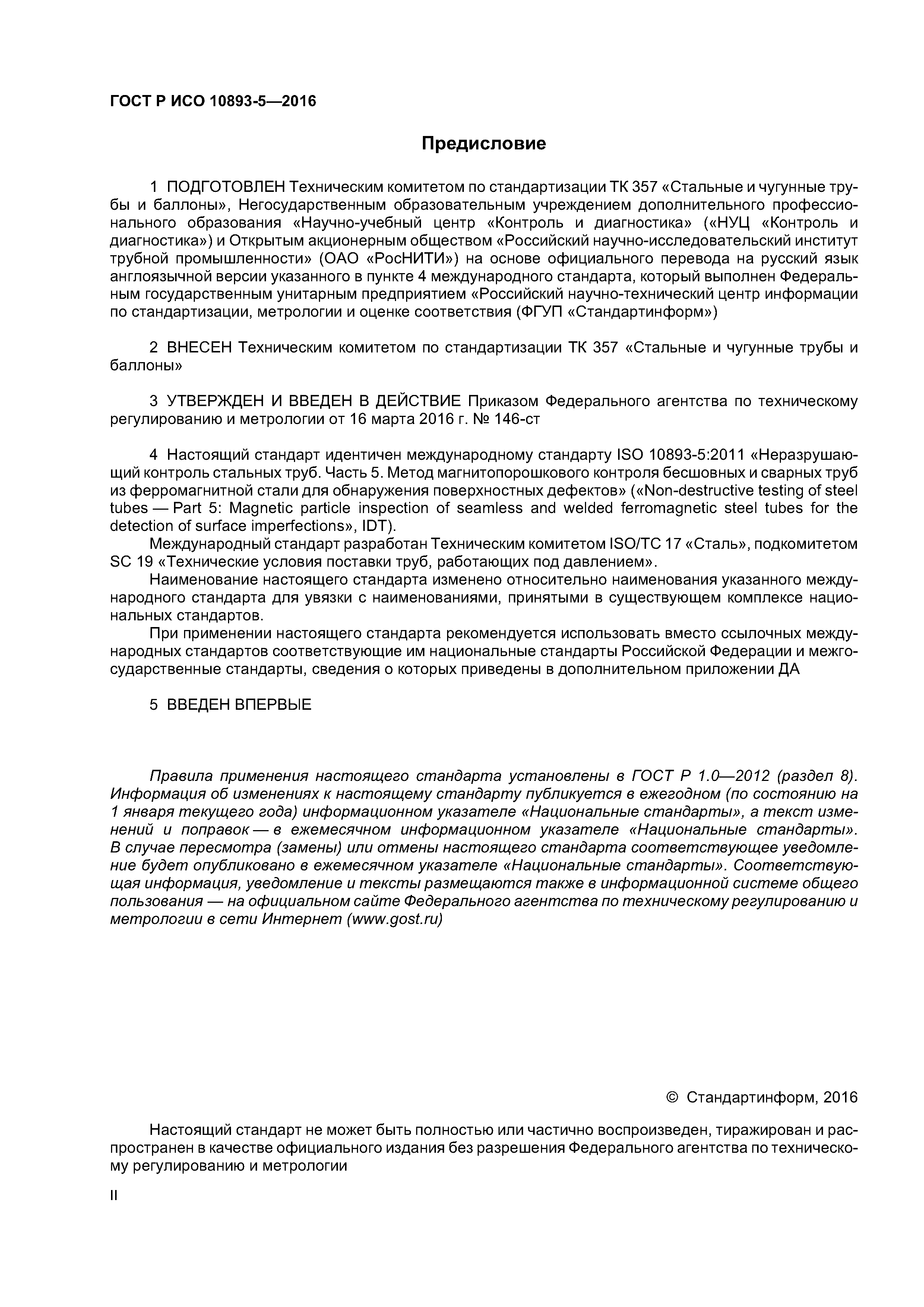

Разработан:	ТК 357 Стальные и чугунные трубы и баллоны ФГУП СТАНДАРТИНФОРМ ОАО РосНИТИ НОУ ДПО НУЦ Контроль и диагностика
Утверждён:	16.03.2016 Федеральное агентство по техническому регулированию и метрологии (146-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Испытания металлов Неразрушающие испытания металлов ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Испытания металлов Неразрушающие испытания металлов ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы
Нормативные ссылки:	ГОСТ Р ИСО 9934-1-2011 «Контроль неразрушающий. Магнитопорошковый метод. Часть 1. Основные требования» ГОСТ Р ИСО 9934-2-2011 «Контроль неразрушающий. Магнитопорошковый метод. Часть 2. Дефектоскопические материалы» ГОСТ Р 54795-2011 «Контроль неразрушающий. Квалификация и сертификация персонала. Основные требования» ГОСТ Р ИСО 11484-2014 «Изделия стальные. Система оценки работодателем квалификации персонала, осуществляющего неразрушающий контроль» ГОСТ Р ИСО 10893-8-2014 «Трубы стальные бесшовные и сварные. Часть 8. Ультразвуковой метод автоматизированного контроля для обнаружения расслоений»
