Скачать ГОСТ Р 51906-2015 Соединения резьбовые обсадных, насосно-компрессорных труб, труб для трубопроводов и резьбовые калибры для них. Общие технические требованияДата актуализации: 10.08.2017 ГОСТ Р 51906-2015

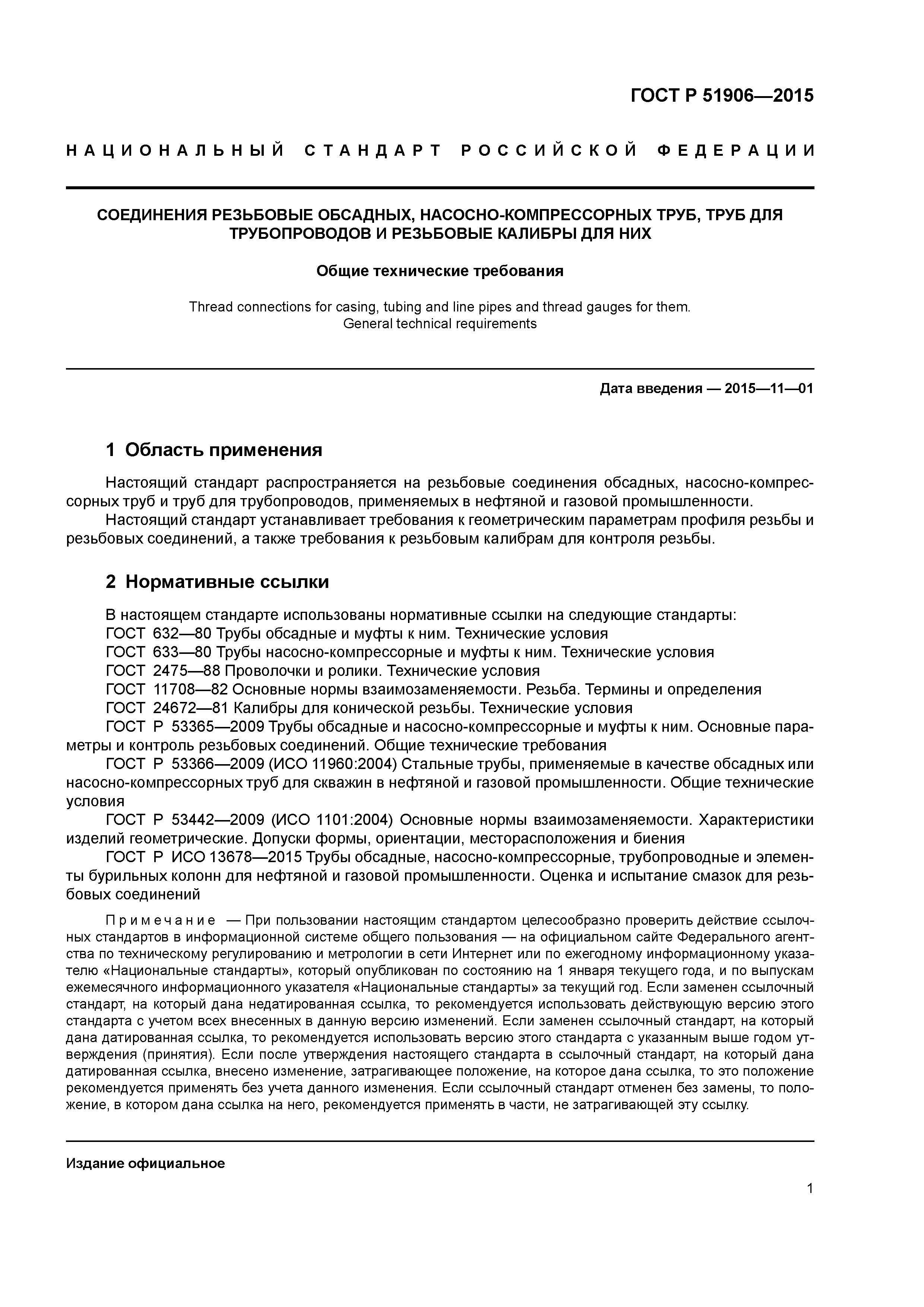

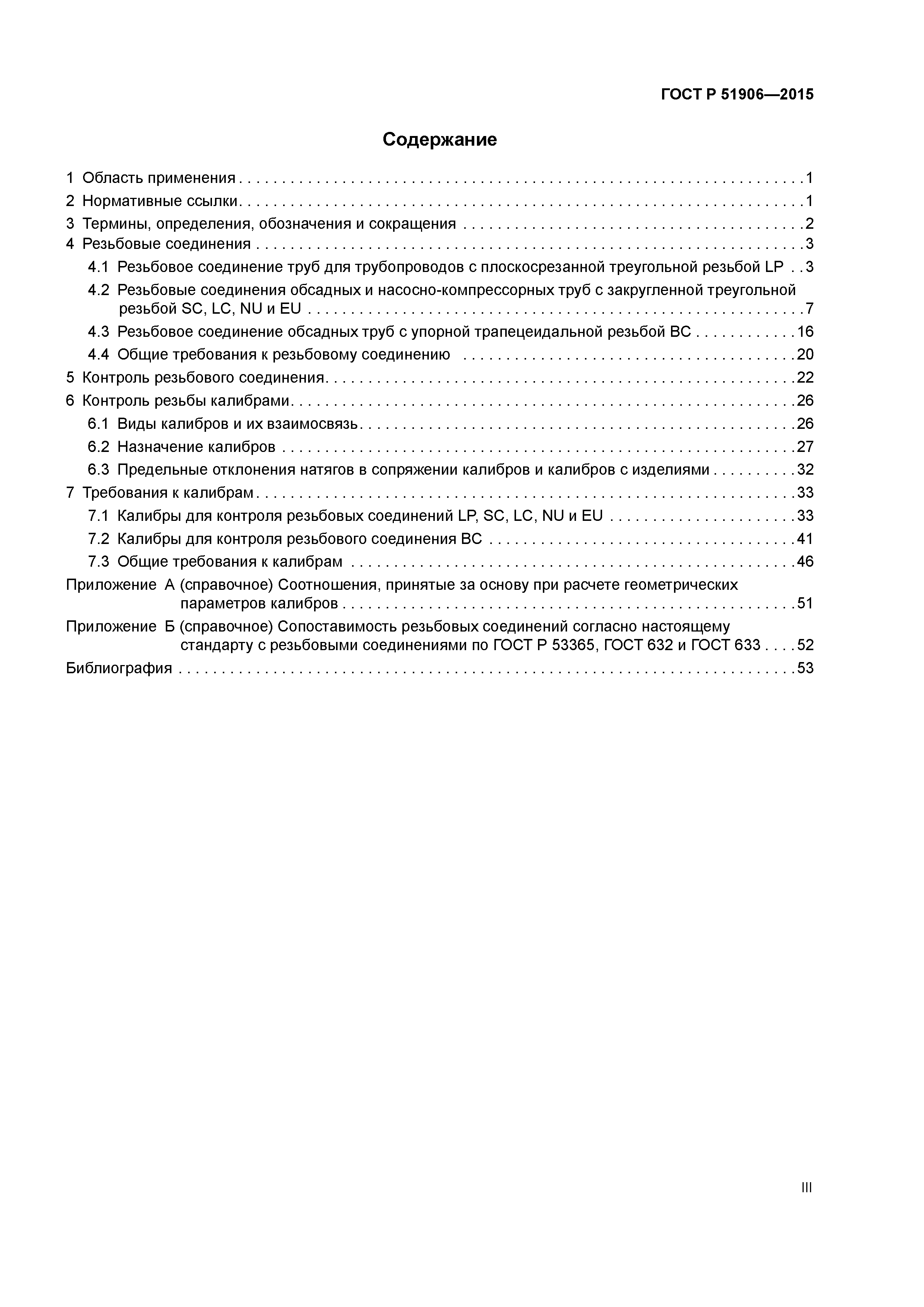

Соединения резьбовые обсадных, насосно-компрессорных труб, труб для трубопроводов и резьбовые калибры для них. Общие технические требованияОбозначение: | ГОСТ Р 51906-2015 | Обозначение англ: | GOST R 51906-2015 | Статус: | взамен | Название рус.: | Соединения резьбовые обсадных, насосно-компрессорных труб, труб для трубопроводов и резьбовые калибры для них. Общие технические требования | Название англ.: | Thread connections for casing, tubing, line pipe and thread gauges for them. General technical requirements | Дата добавления в базу: | 01.02.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.11.2015 | Область применения: | Стандарт распространяется на резьбовые соединения обсадных, насосно-компрессорных труб и труб для трубопроводов, применяемых в нефтяной и газовой промышленности. Стандарт устанавливает требования к геометрическим параметрам профиля резьбы и резьбовых соединений, а также требования к резьбовым калибрам для контроля резьбы. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Резьбовые соединения 4.1 Резьбовое соединение труб для трубопроводов с плоскосрезанной треугольной резьбой LP 4.2 Резьбовые соединения обсадных и насосно-компрессорных труб с закругленной треугольной резьбой SC, LC, NU и EU 4.3 Резьбовое соединение обсадных труб с упорной трапецеидальной резьбой ВС 4.4 Общие требования к резьбовому соединению 5 Контроль резьбового соединения 6 Контроль резьбы калибрами 6.1 Виды калибров и их взаимосвязь 6.2 Назначение калибров 6.3 Предельные отклонения натягов в сопряжении калибров и калибров с изделиями 7 Требования к калибрам 7.1 Калибры для контроля резьбовых соединений LP, SC, LC, NU и EU 7.2 Калибры для контроля резьбового соединения ВС 7.3 Общие требования к калибрам Приложение А (справочное) Соотношения, принятые за основу при расчете геометрических параметров калибров Приложение Б (справочное) Сопоставимость резьбовых соединений согласно настоящему стандарту с резьбовыми соединениями по ГОСТ Р 53365, ГОСТ 632 и ГОСТ 633 Библиография | Разработан: | ОАО РосНИТИ
| Утверждён: | 03.03.2015 Федеральное агентство по техническому регулированию и метрологии (120-ст)
| Издан: | Стандартинформ (2016 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | |
![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/0.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/1.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/2.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/3.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/4.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/5.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/6.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/7.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/8.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/9.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/10.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/11.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/12.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/13.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/14.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/15.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/16.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/17.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/18.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/19.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/20.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/21.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/22.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/23.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/24.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/25.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/26.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/27.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/28.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/29.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/30.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/31.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/32.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/33.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/34.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/35.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/36.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/37.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/38.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/39.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/40.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/41.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/42.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/43.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/44.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/45.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/46.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/47.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/48.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/49.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/50.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/51.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/52.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/53.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/54.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/55.gif) ![ГОСТ Р 51906-2015](../../../Data2/1/4293756/4293756692.files/56.gif)
|
