Скачать СТ ЦКБА 080-2015 Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость

Дата актуализации: 10.08.2017

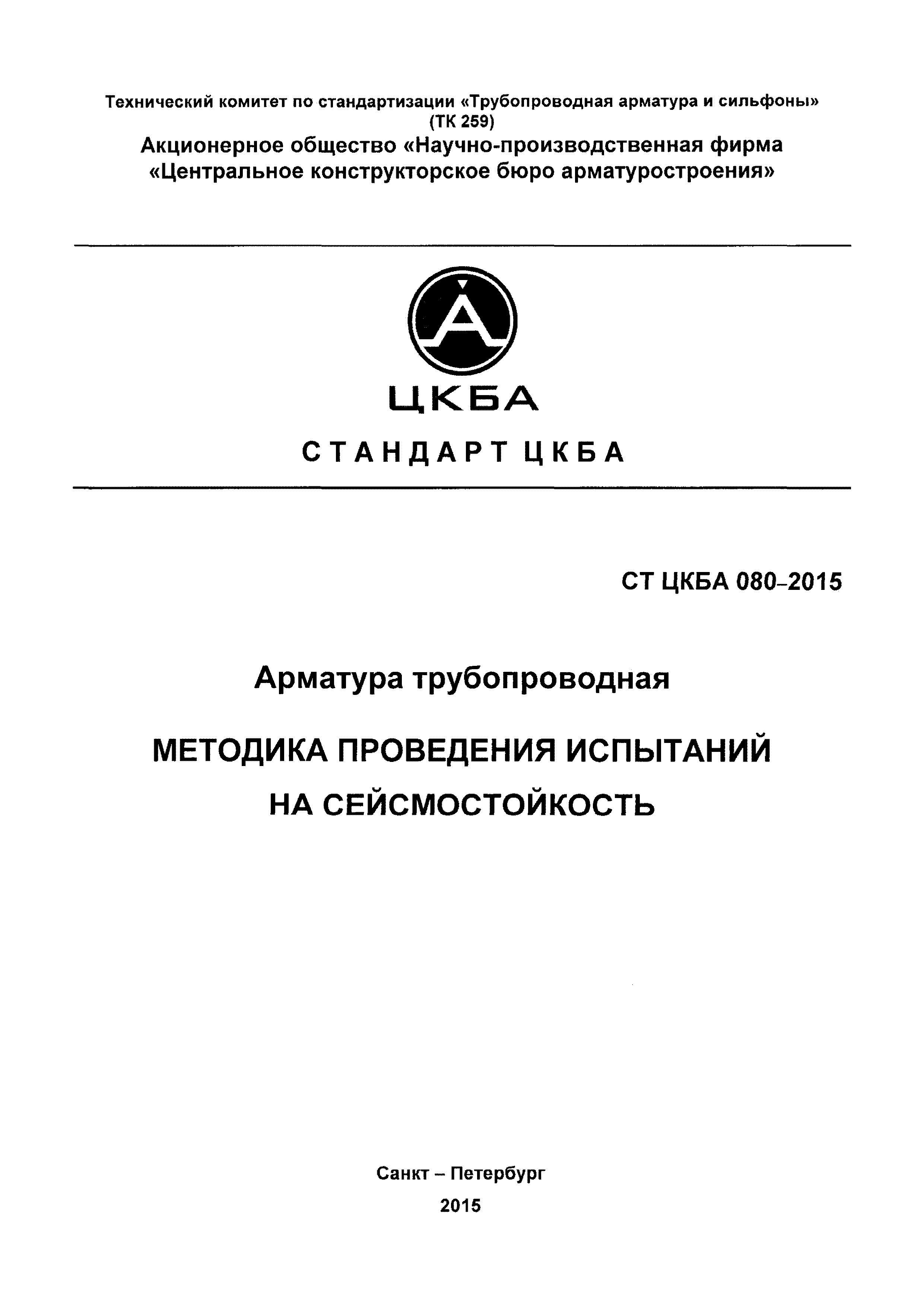

СТ ЦКБА 080-2015

Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость

Обозначение:	СТ ЦКБА 080-2015
Обозначение англ:	080-2015
Статус:	действует
Название рус.:	Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	15.12.2015
Область применения:	Стандарт распространяется на вновь разрабатываемую трубопроводную арматуру и устанавливает методики проведения испытаний на сейсмостойкость арматуры в сборе, с приводами (исполнительными механизмами), предназначенную для эксплуатации в технологических системах объектов, в том числе магистральных трубопроводов и атомных станций, сооружаемых в сейсмоактивных районах.

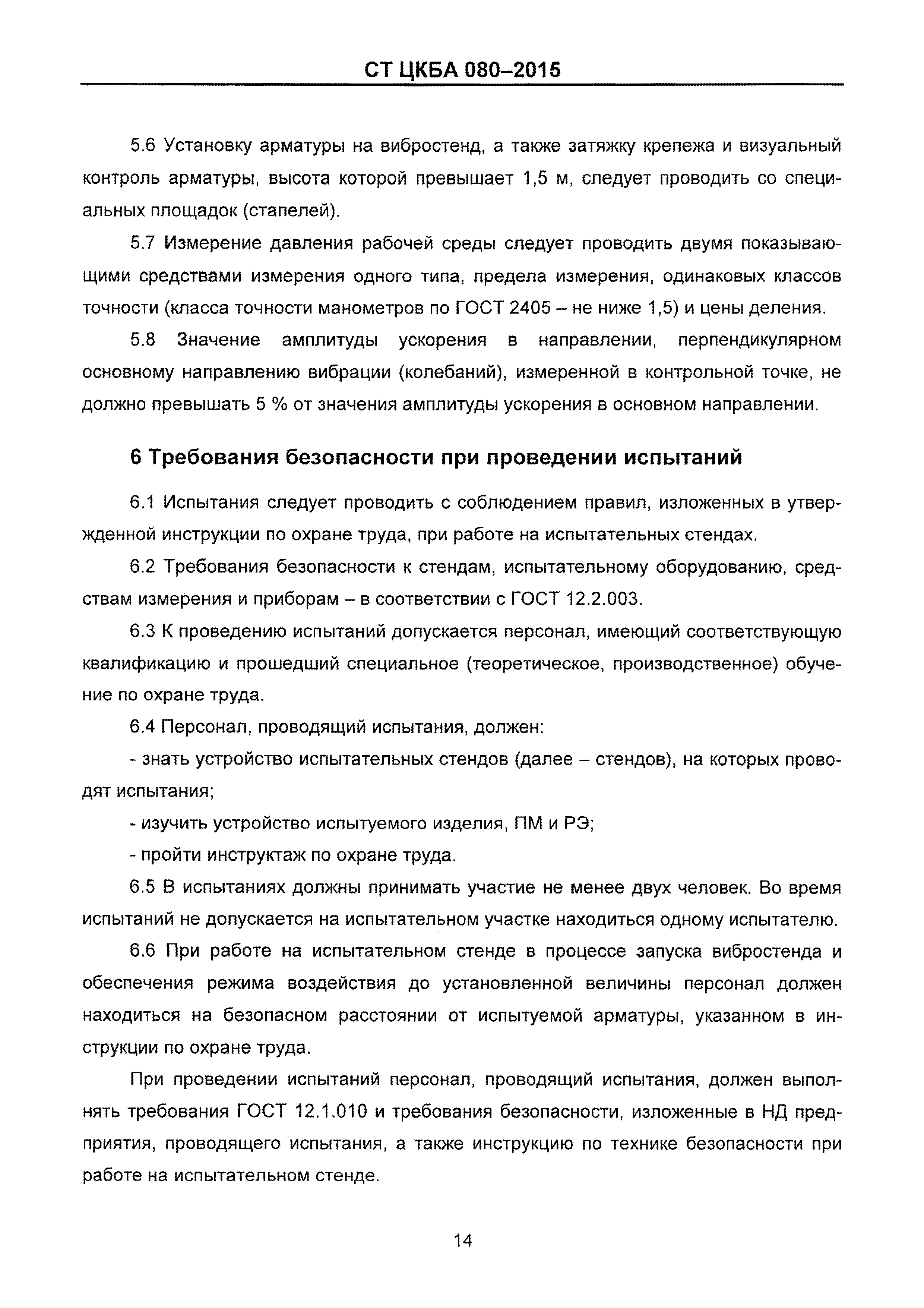

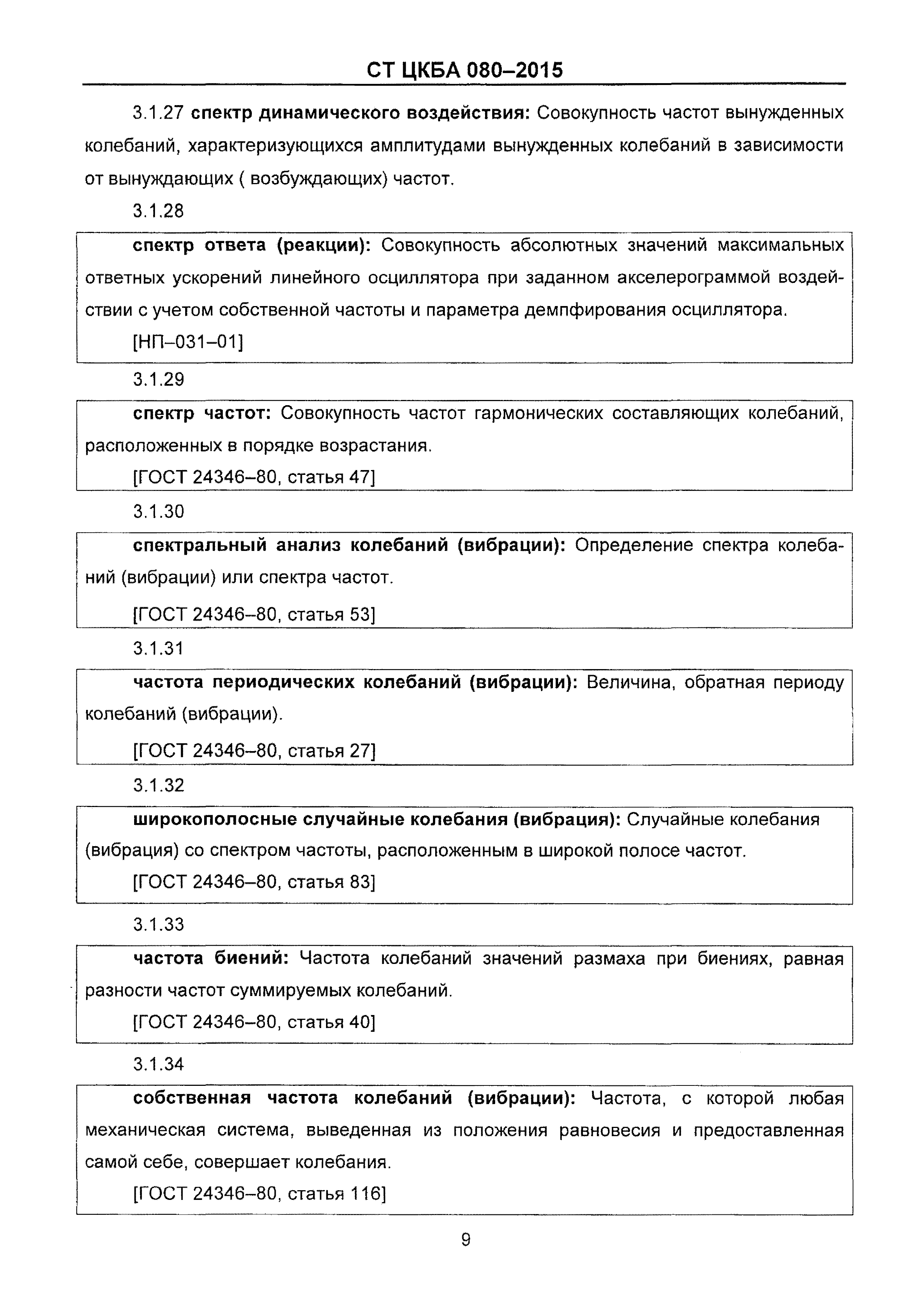

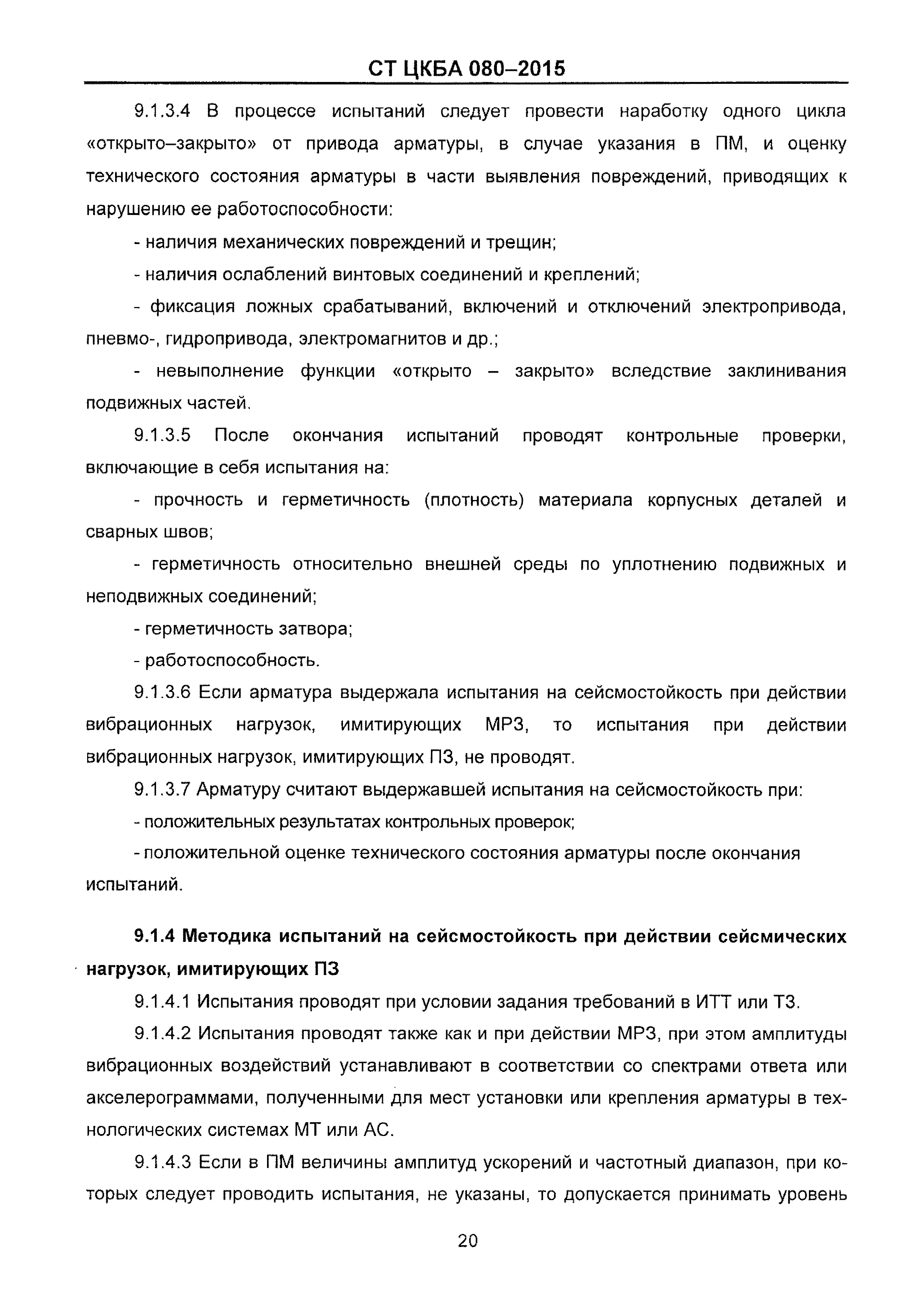

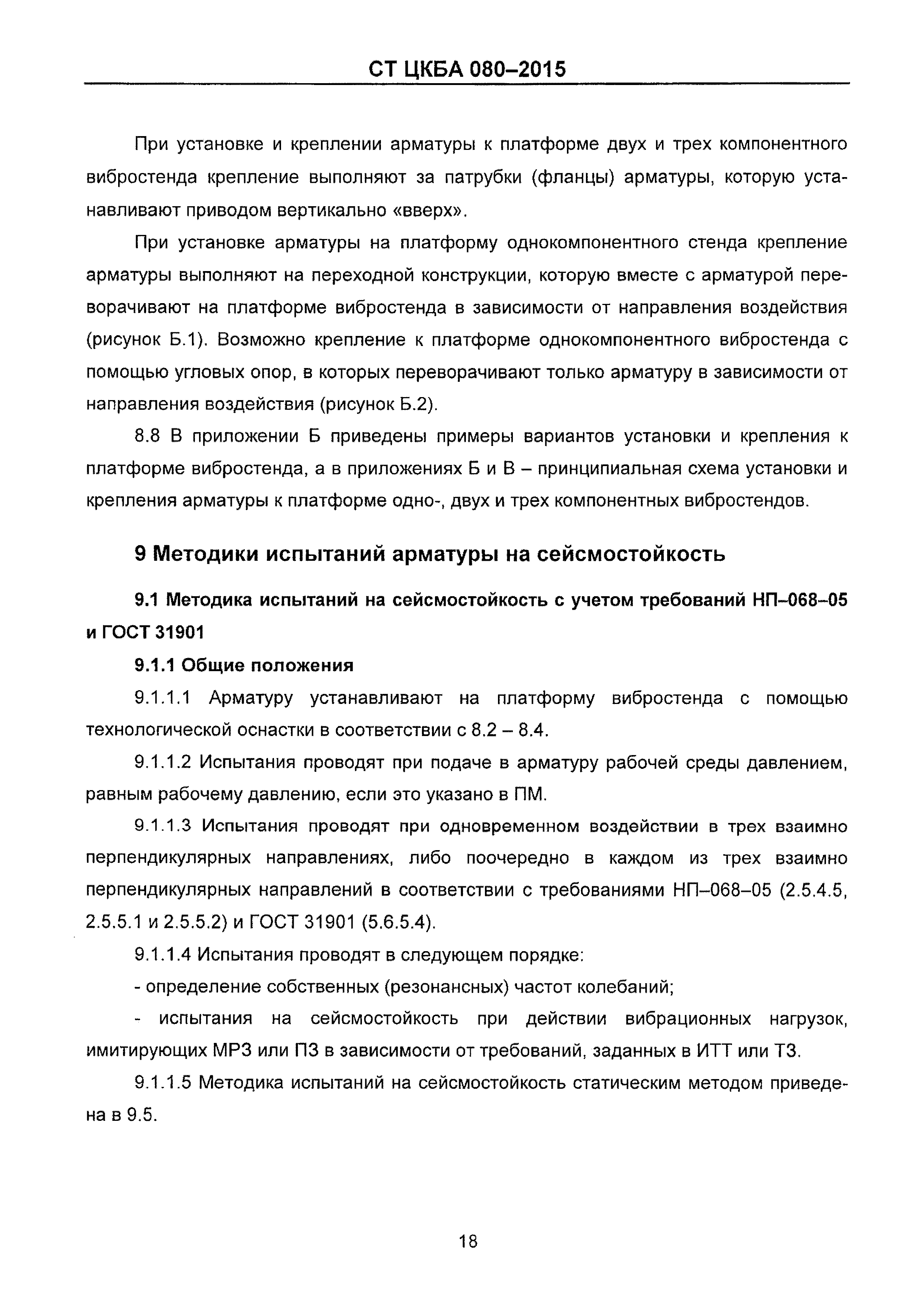

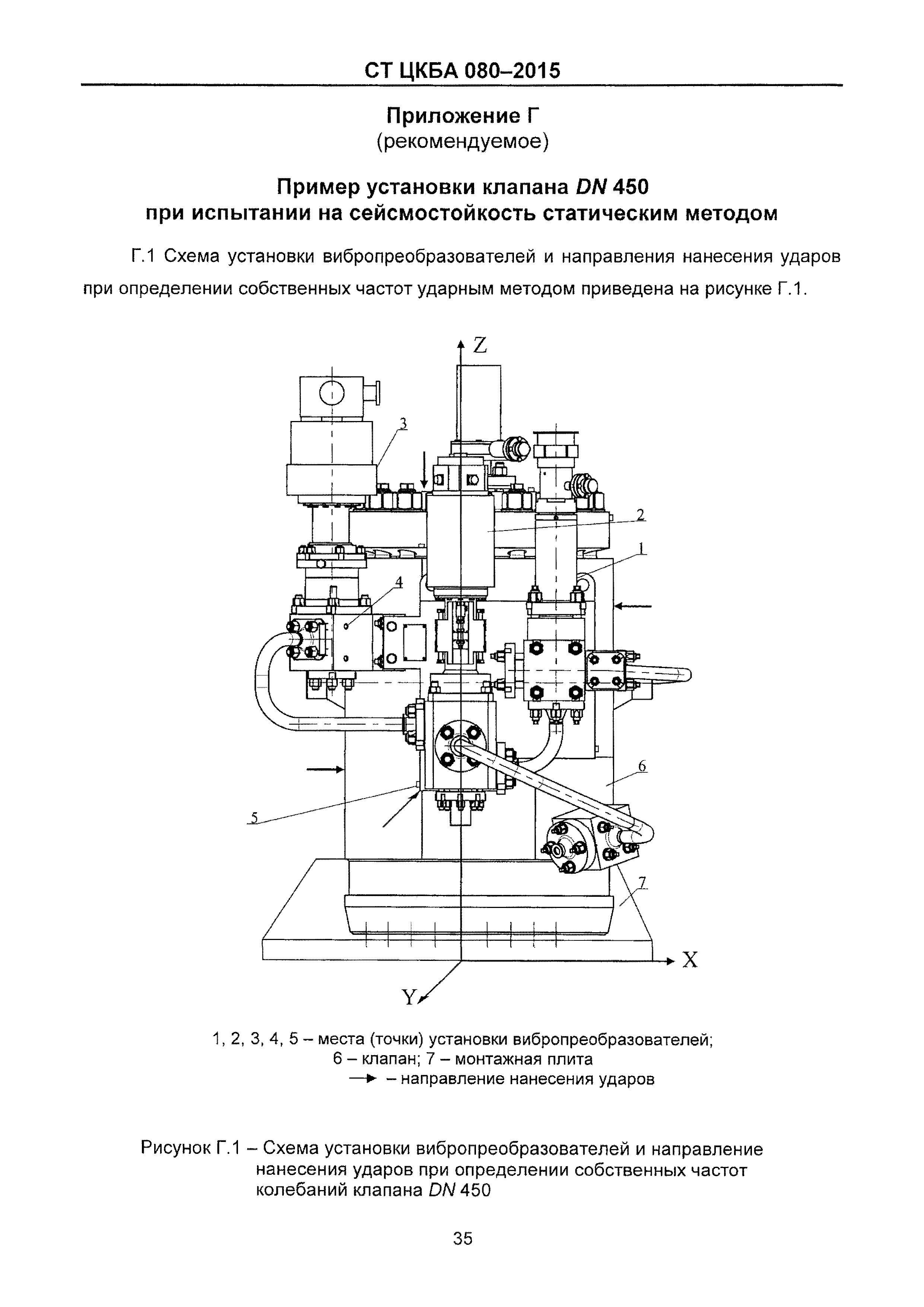

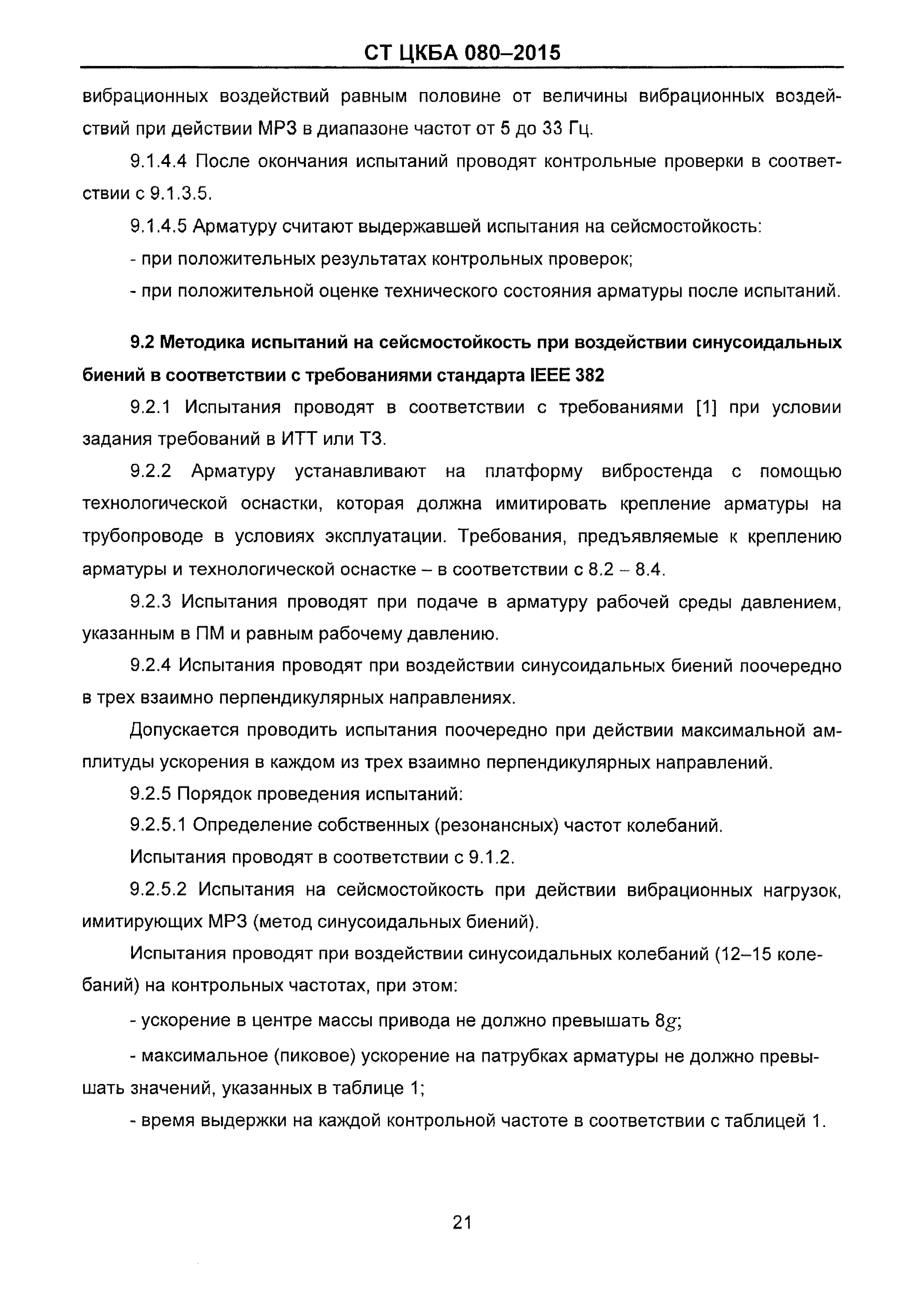

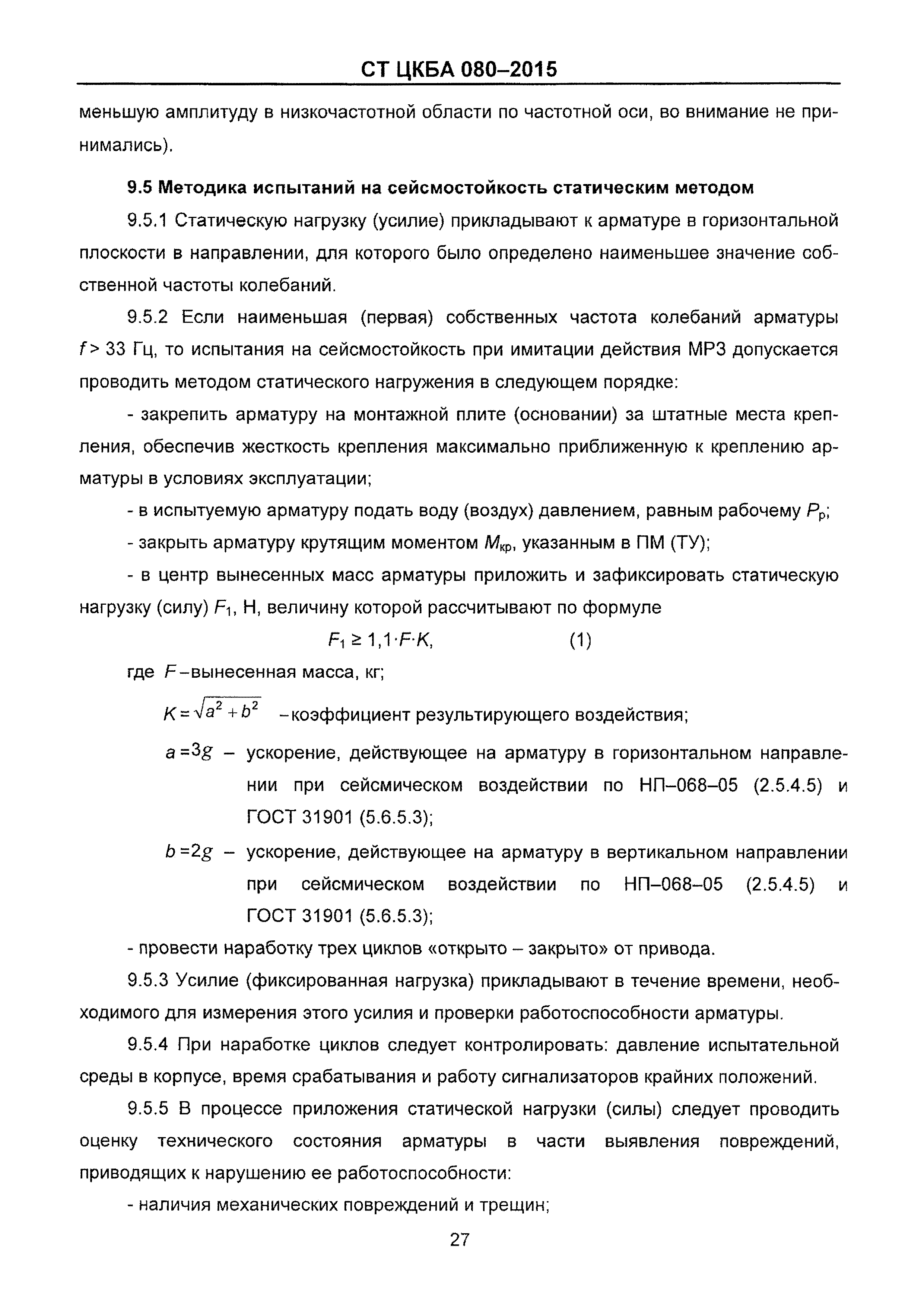

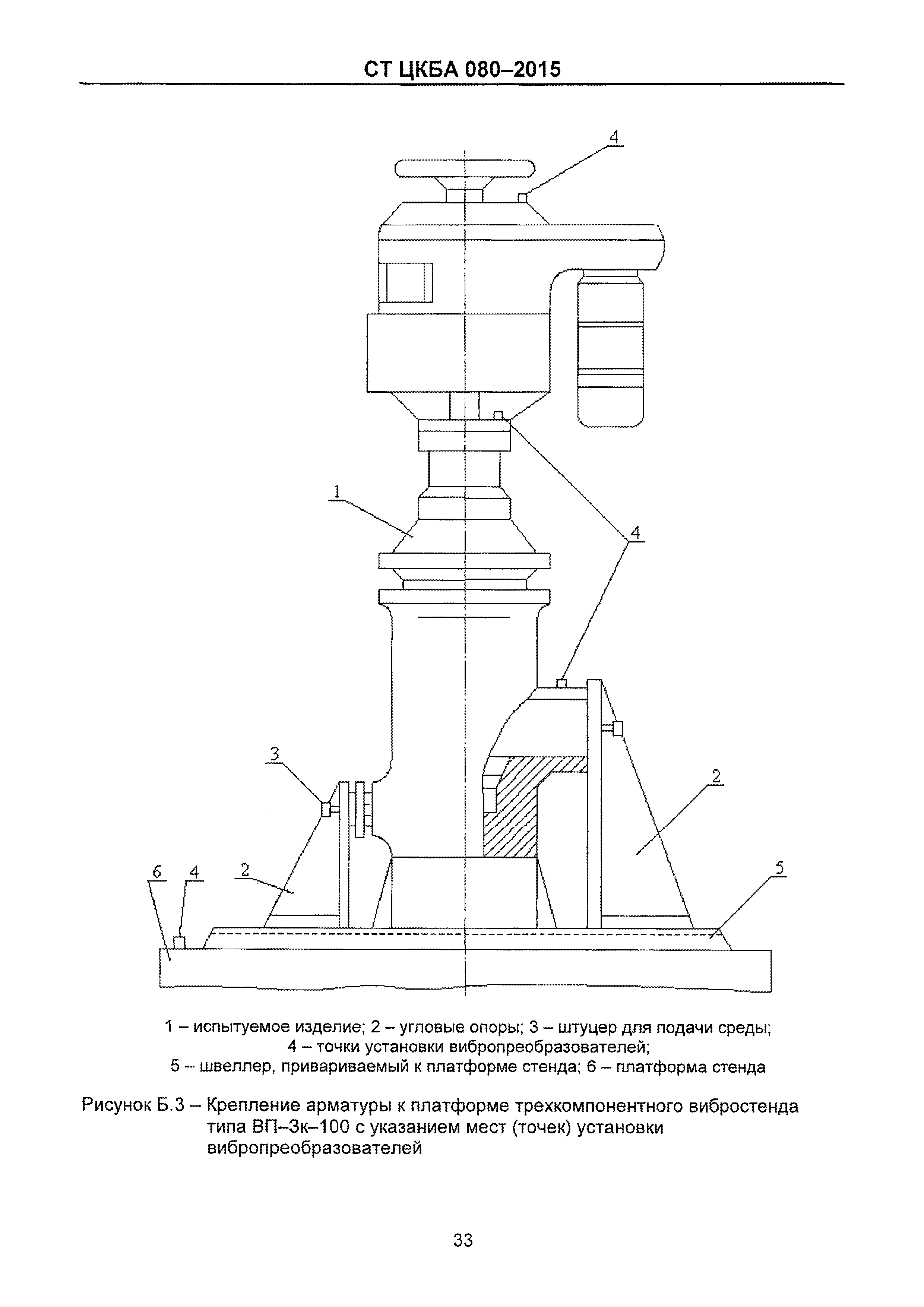

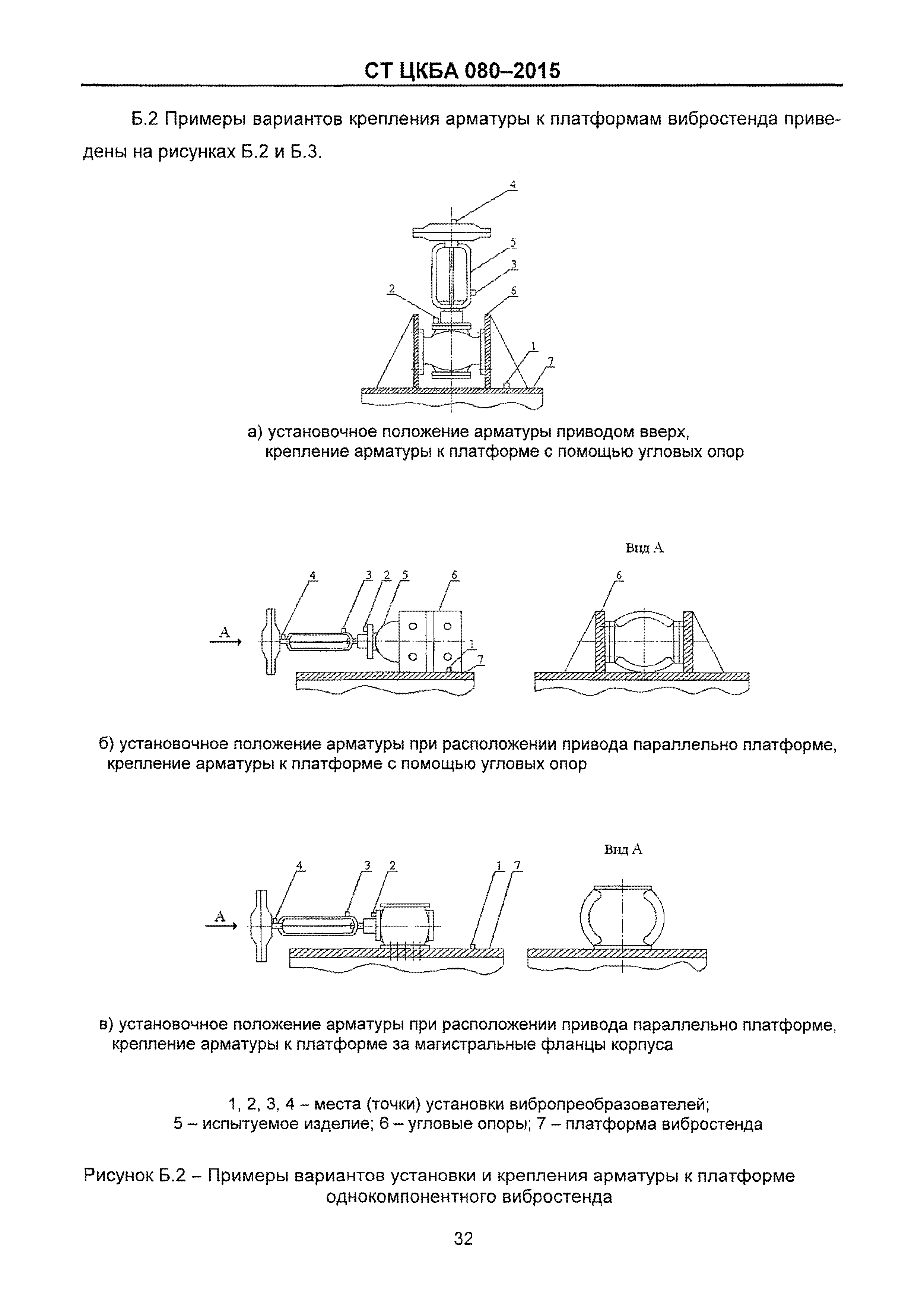

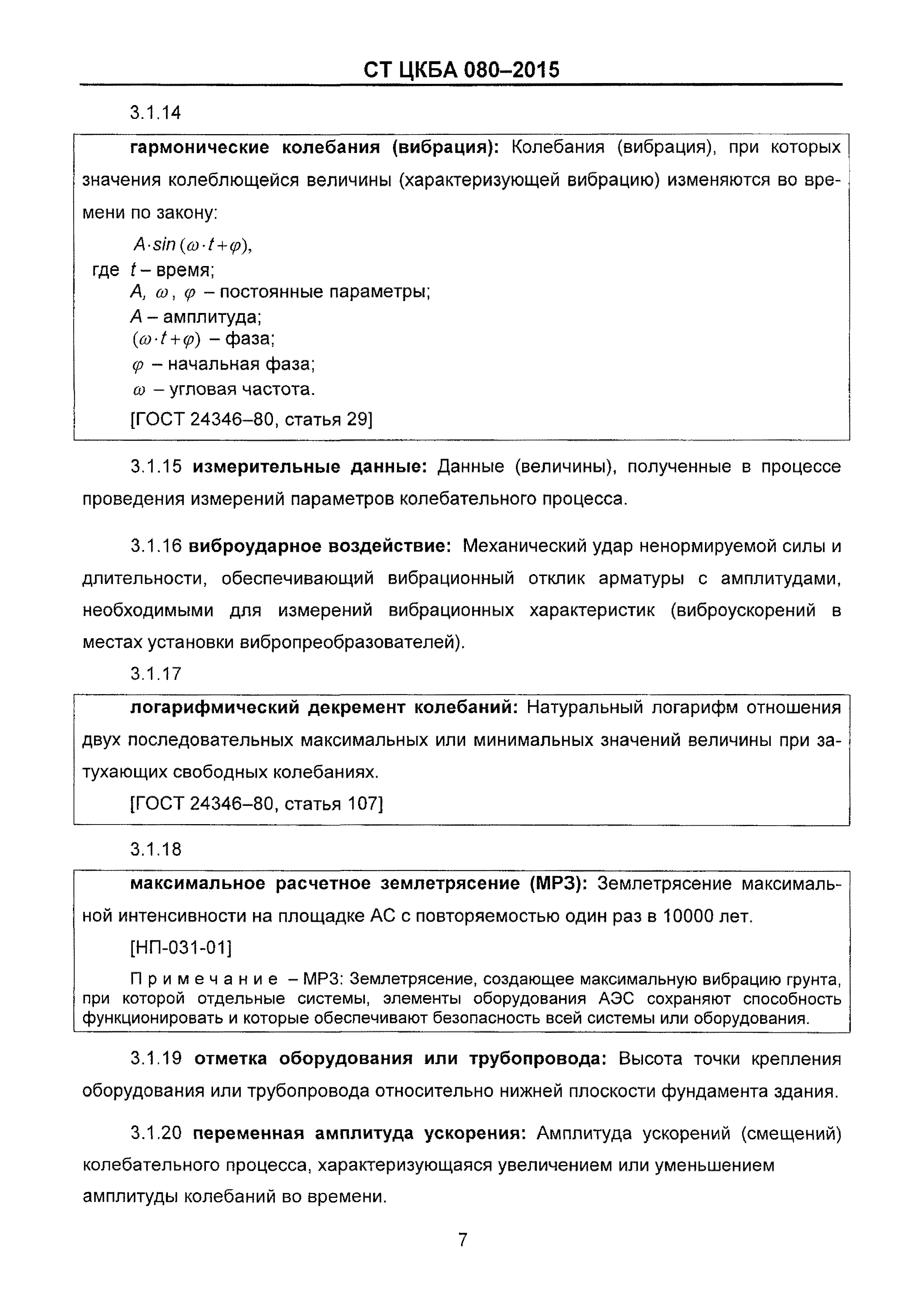

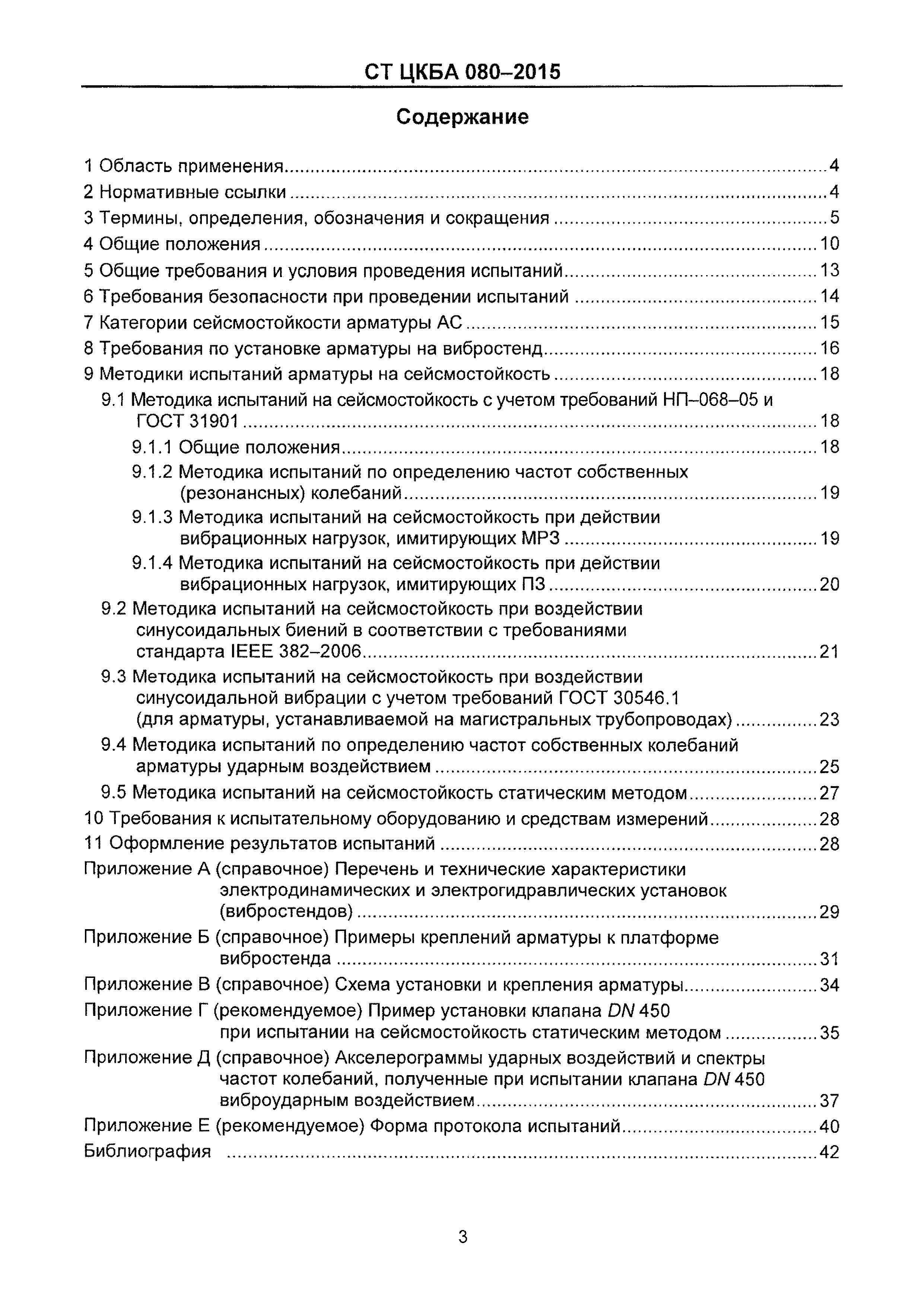

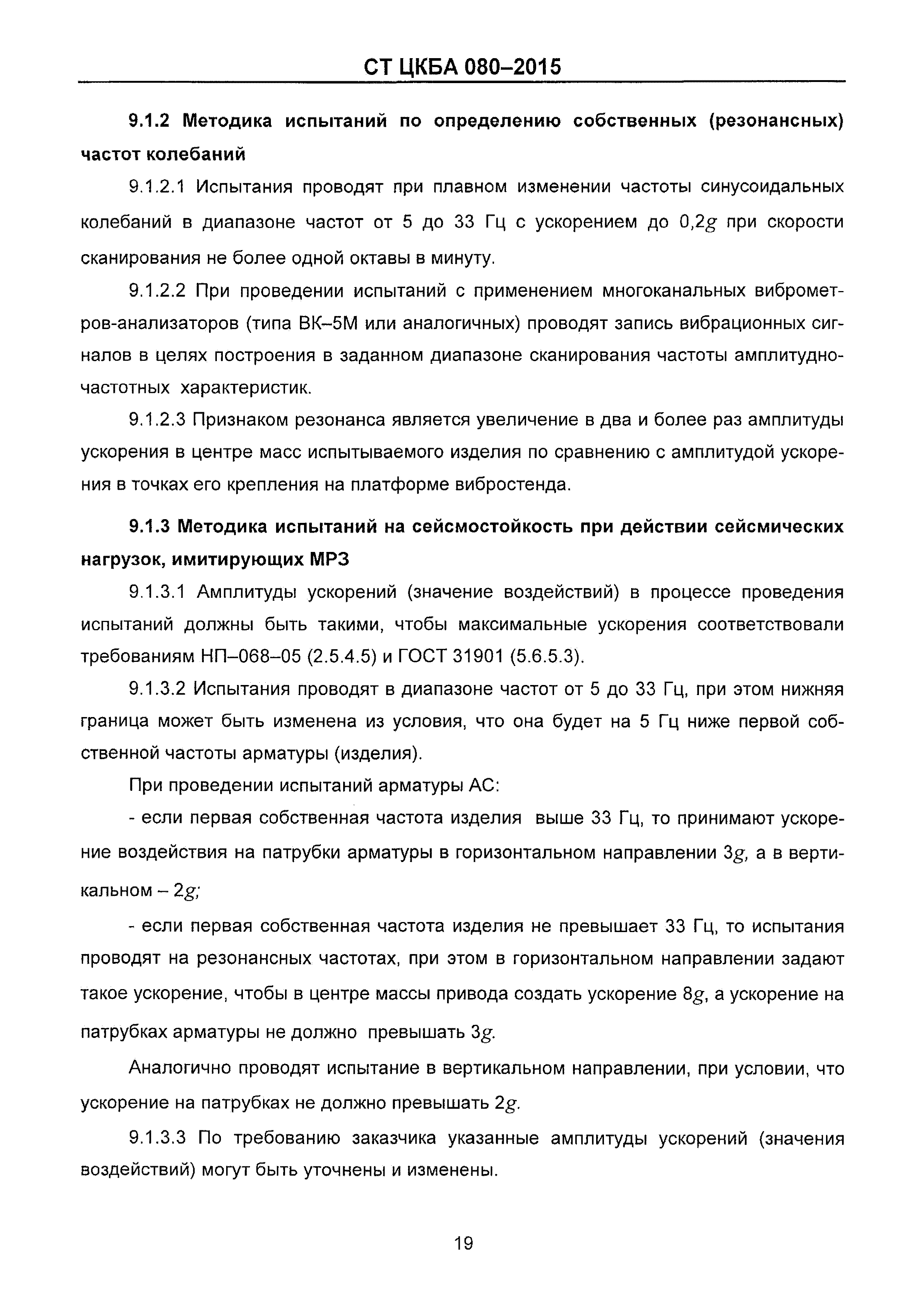

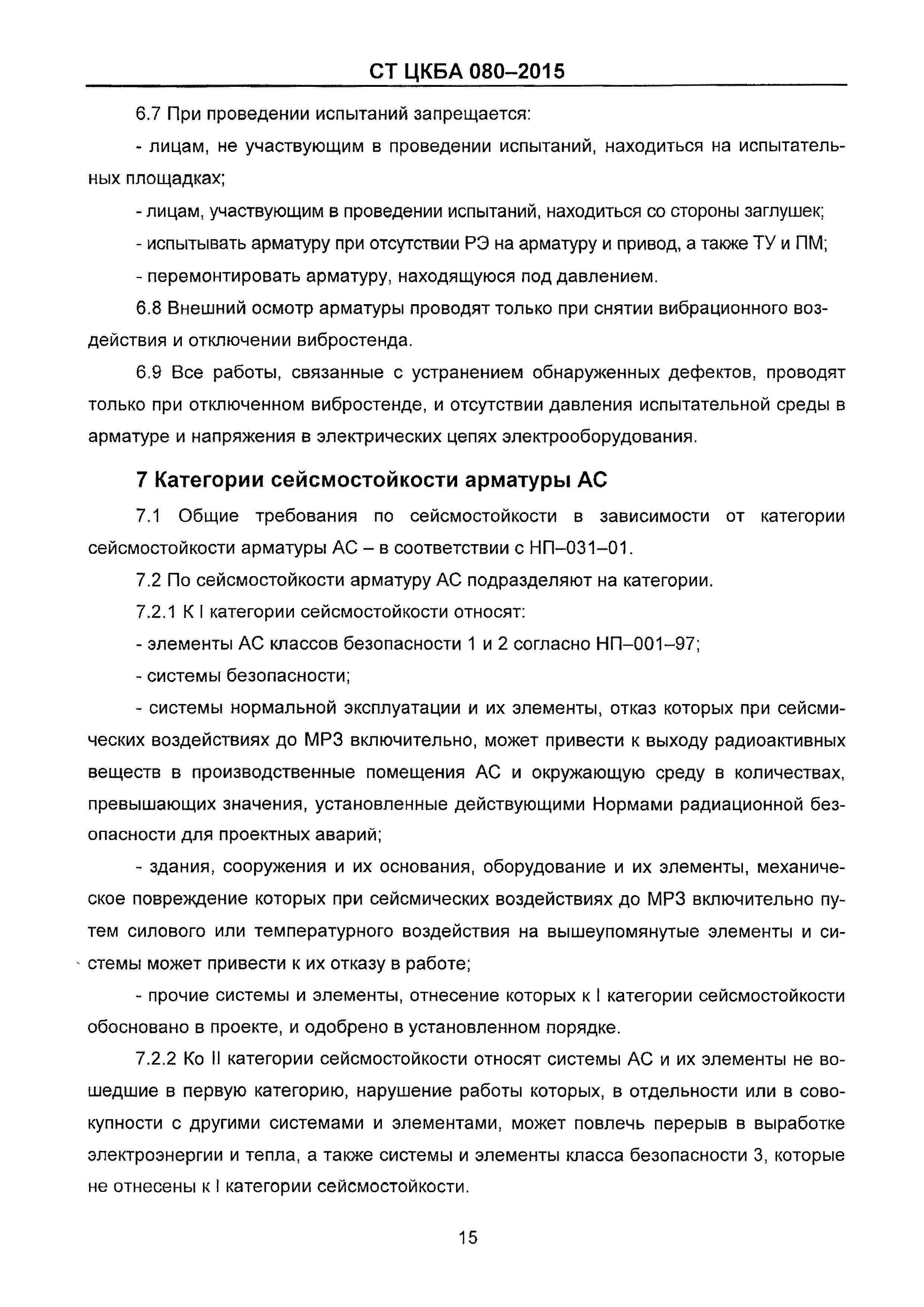

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие требования и условия проведения испытаний 6 Требования безопасности при проведении испытаний 7 Категории сейсмостойкости арматуры АС 8 Требования по установке арматуры на вибростенд 9 Методики испытаний арматуры на сейсмостойкость    9.1 Методика испытаний на сейсмостойкость с учетом требований НП—068—05 и ГОСТ 31901       9.1.1 Общие положения       9.1.2 Методика испытаний по определению частот собственных (резонансных) колебаний       9.1.3 Методика испытаний на сейсмостойкость при действии вибрационных нагрузок, имитирующих МРЗ       9.1.4 Методика испытаний на сейсмостойкость при действии вибрационных нагрузок, имитирующих П3    9.2 Методика испытаний на сейсмостойкость при воздействии синусоидальных биений в соответствии с требованиями стандарта IЕЕЕ 382—2006    9.3 Методика испытаний на сейсмостойкость при воздействии синусоидальной вибрации с учетом требований ГОСТ 30546.1(для арматуры, устанавливаемой на магистральных трубопроводах)    9.4 Методика испытаний по определению частот собственных колебаний арматуры ударным воздействием    9.5 Методика испытаний на сейсмостойкость статическим методом 10 Требования к испытательному оборудованию и средствам измерений 11 Оформление результатов испытаний Приложение А (справочное). Перечень и технические характеристики электродинамических и электрогидравлических установок (вибростендов) Приложение Б (справочное). Примеры креплений арматуры к платформе вибростенда Приложение В (справочное). Схема установки и крепления арматуры Приложение Г (рекомендуемое). Пример установки клапана DN 450 при испытании на сейсмостойкость статическим методом Приложение Д (справочное). Акселерограммы ударных воздействий и спектры частот колебаний, полученные при испытании клапана DN 450 виброударным воздействием Приложение Е (рекомендуемое). Форма протокола испытаний Библиография

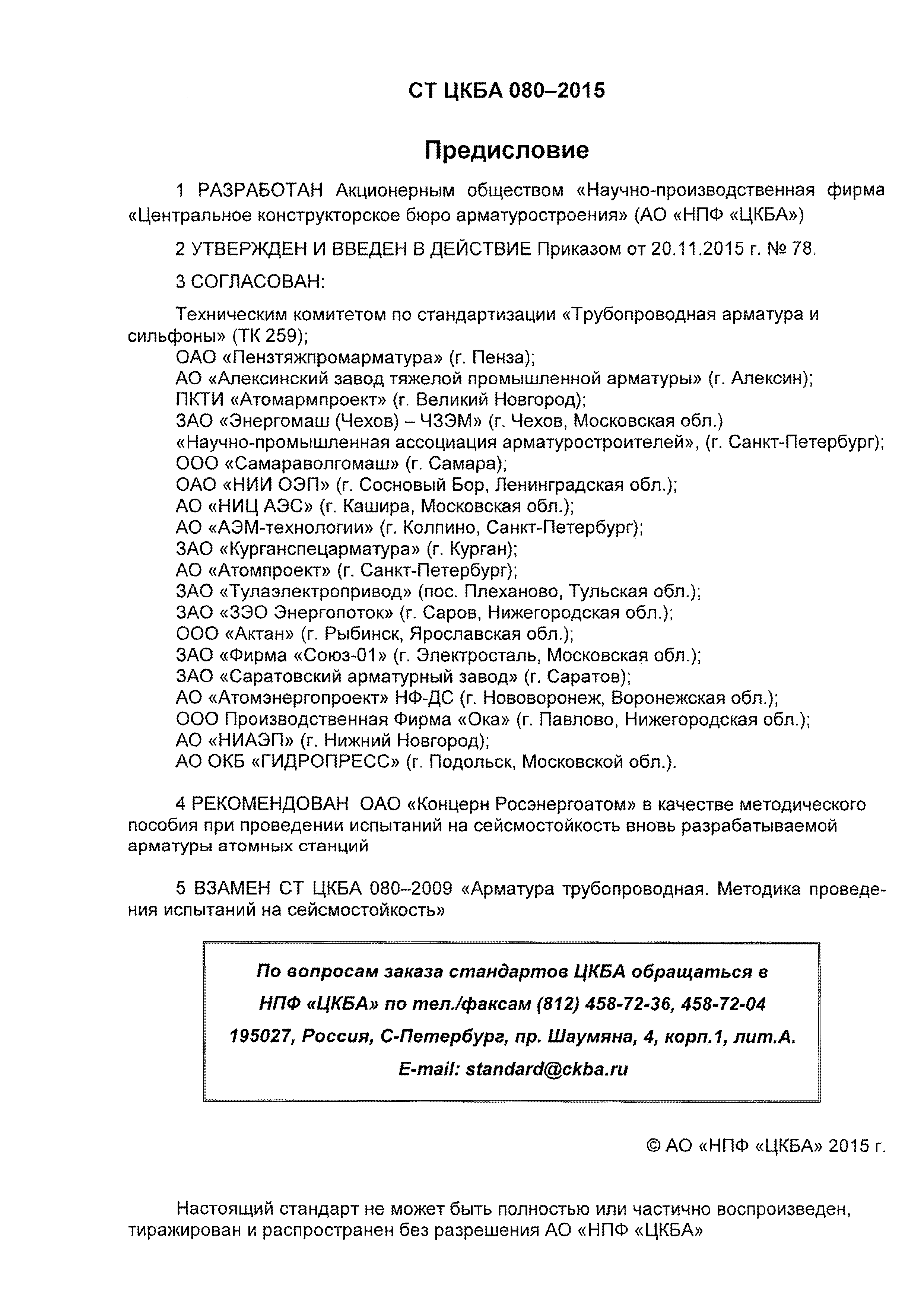

Разработан:	АО НПФ ЦКБА
Утверждён:	20.11.2015 АО НПФ ЦКБА (78)

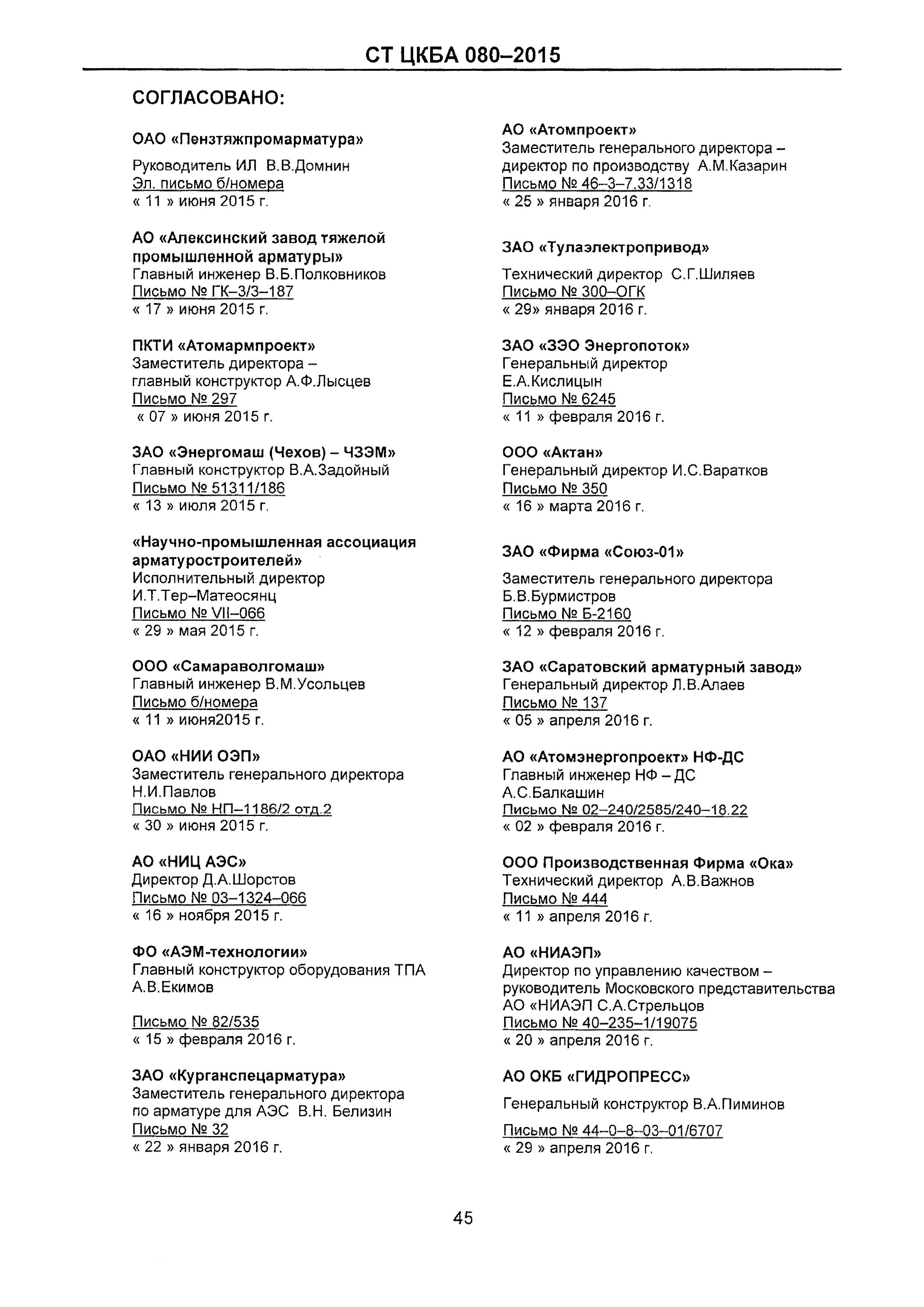

Принят:	ТК 259 Трубопроводная арматура и сильфоны 11.06.2015 ООО Самараволгомаш 29.01.2016 ЗАО Тулаэлектропривод (300-ОГК) 12.02.2016 ЗАО Фирма СОЮЗ-01 (Б-2160) 11.06.2015 ОАО Пензтяжпромарматура 17.06.2015 АО Алексинский завод тяжелой промышленной арматуры (ГК-3/3-187) 07.06.2015 ПКТИ Атомармпроект (297) 13.07.2015 ЗАО Энергомаш (Чехов) - ЧЗЭМ (51311/186) 29.05.2015 Научно-промышленная ассоциация арматуростроителей (VII-066) 16.11.2015 АО НИЦ АЭС (03-1324-066) 30.06.2015 ОАО НИИОЭП (НП-1186/2, отделение 2) 22.01.2016 ЗАО Курганспецарматура (32) 15.02.2016 ФО АЭМ-технология (82/535) 25.01.2016 АО Атомпроект (46-3-7.33/1318) 11.02.2016 ЗАО ЗЭО Энергопоток (6245) 16.03.2016 ООО Актан (350) 05.04.2016 ЗАО Саратовский арматурный завод (137) 02.02.2016 АО Атомэнергопроект НФ-ДС (02-240/2585/240-18.22) 11.04.2016 ООО Производственная Фирма Ока (444) 20.04.2016 АО НИАЭП (40-235-1/19075) 29.04.2016 АО ОКБ ГИДРОПРЕСС (44-0-8-03-01/6707)
Издан:	АО НПФ ЦКБА (2015 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТ ЦКБА 080-2009 «Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость»

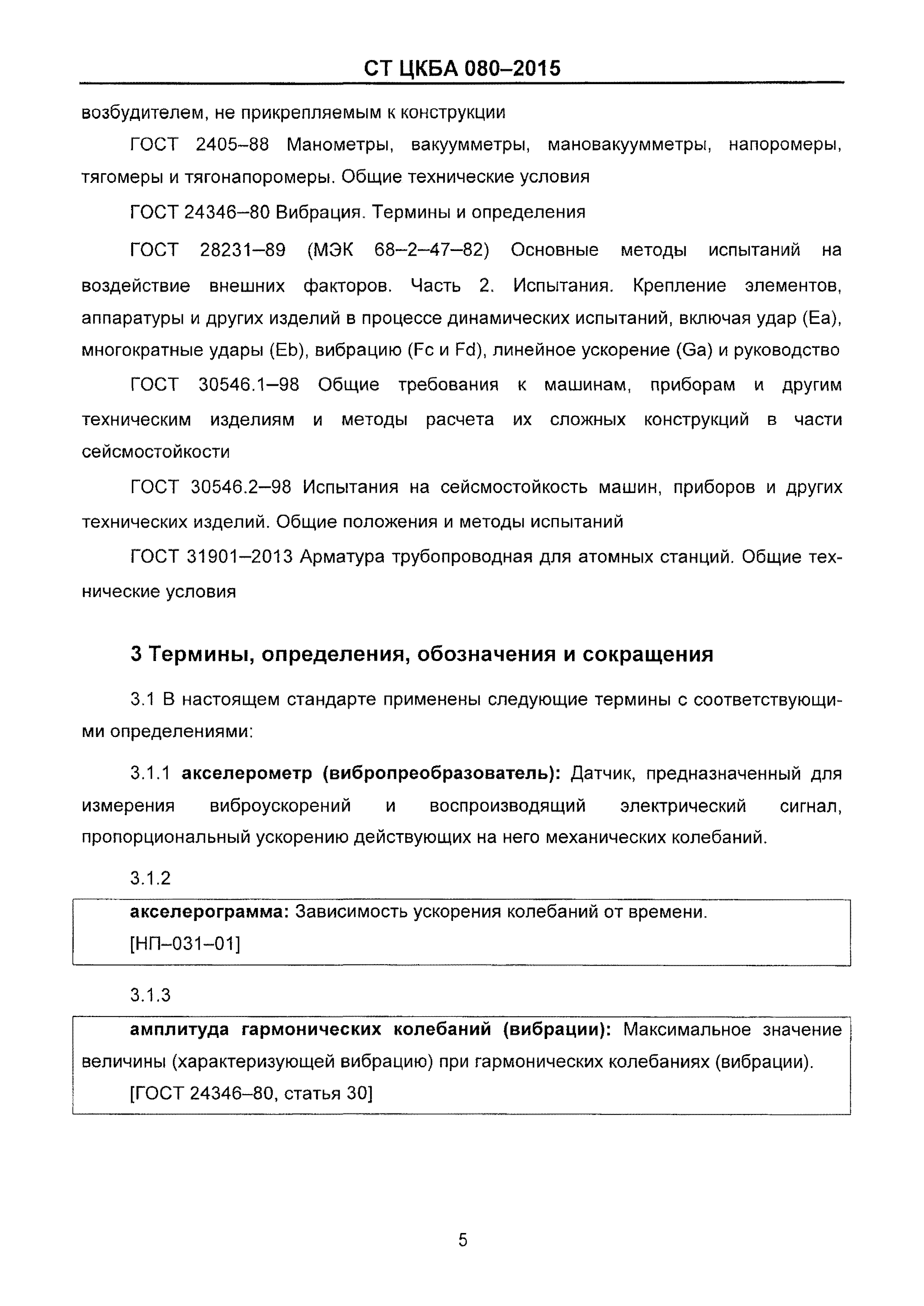

Нормативные ссылки:	ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 24346-80 «Вибрация. Термины и определения» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 28231-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Крепление элементов, аппаратуры и других изделий в процессе динамических испытаний, включая удар (Еа), многократные удары (Еb), вибрацию (Fс и Fd), линейное ускорение (Ga) и руководство» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости» ГОСТ 30546.2-98 «Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» НП 031-01 «Нормы проектирования сейсмостойких атомных станций» ГОСТ ИСО 7626-5-99 «Вибрация и удар. Экспериментальное определение механической подвижности. Часть 5. Измерения, использующие ударное возбуждение возбудителем, не прикрепляемым к конструкции» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» ГОСТ 31901-2013 «Арматура трубопроводная для атомных станций. Общие технические условия» СТ ЦКБА 080-2009 «Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость»
