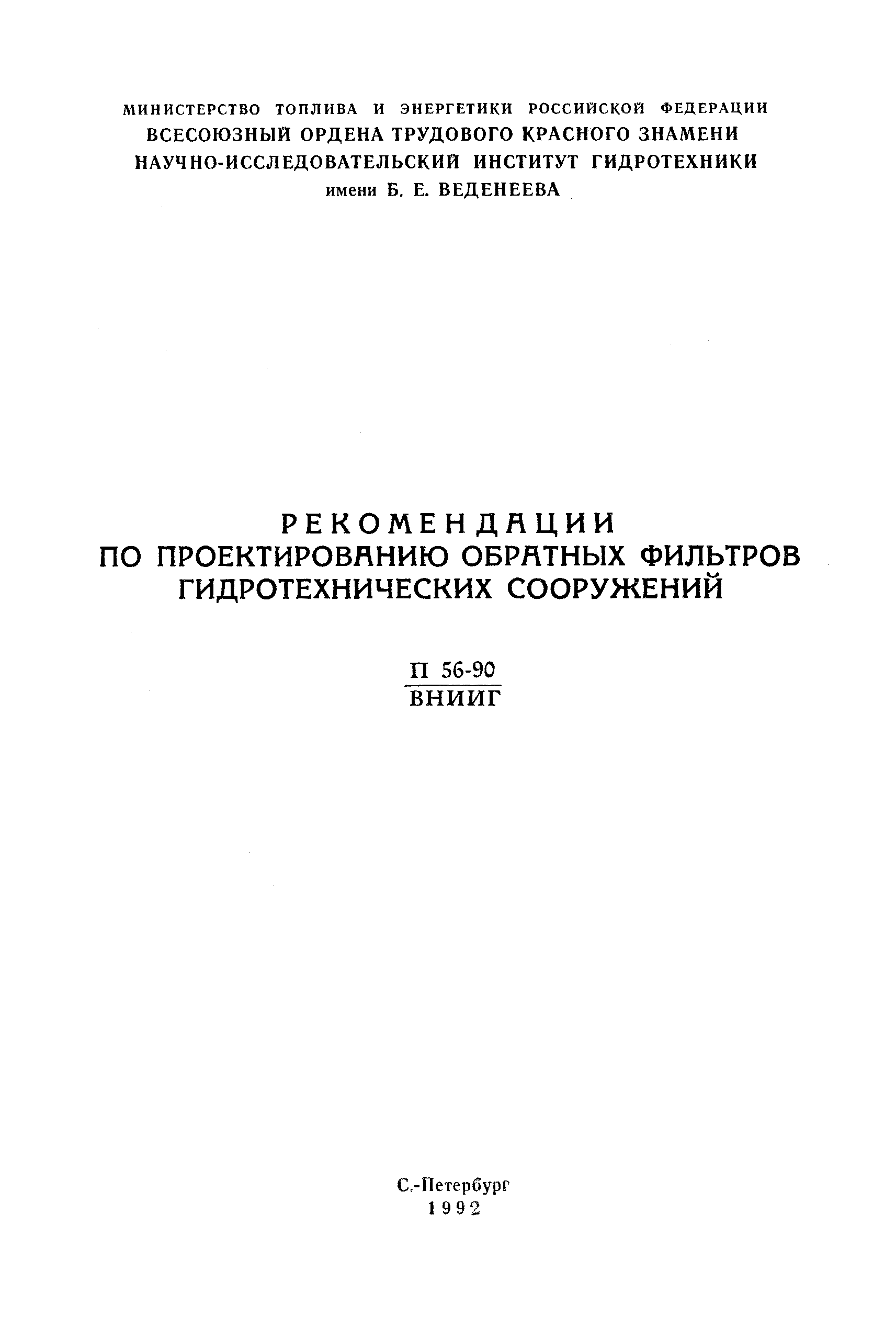

П 56-90/ВНИИГ

Рекомендации по проектированию обратных фильтров гидротехнических сооружений

Обозначение:	П 56-90/ВНИИГ
Обозначение англ:	P 56-90/ВНИИГ
Статус:	действует
Название рус.:	Рекомендации по проектированию обратных фильтров гидротехнических сооружений
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.01.1992

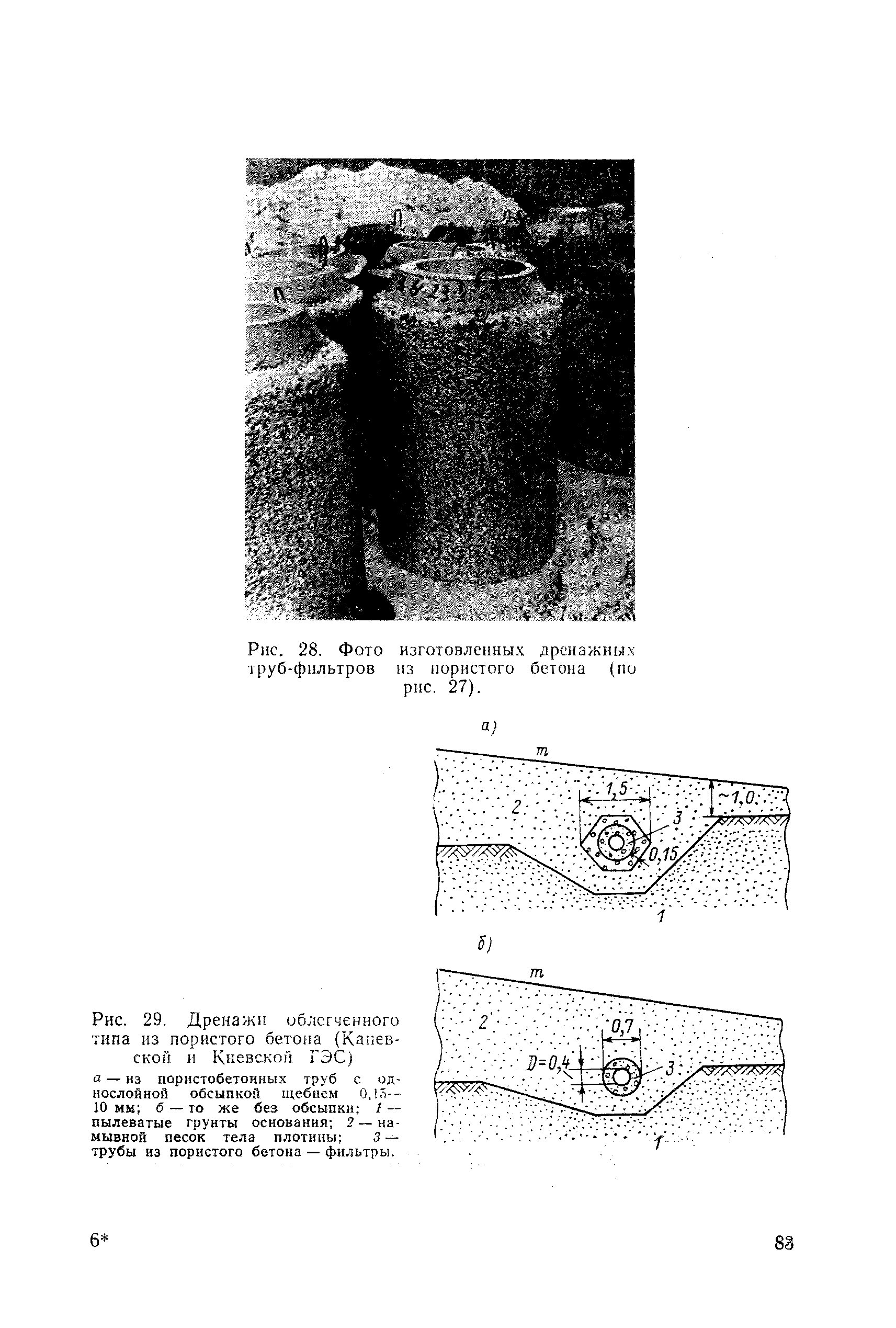

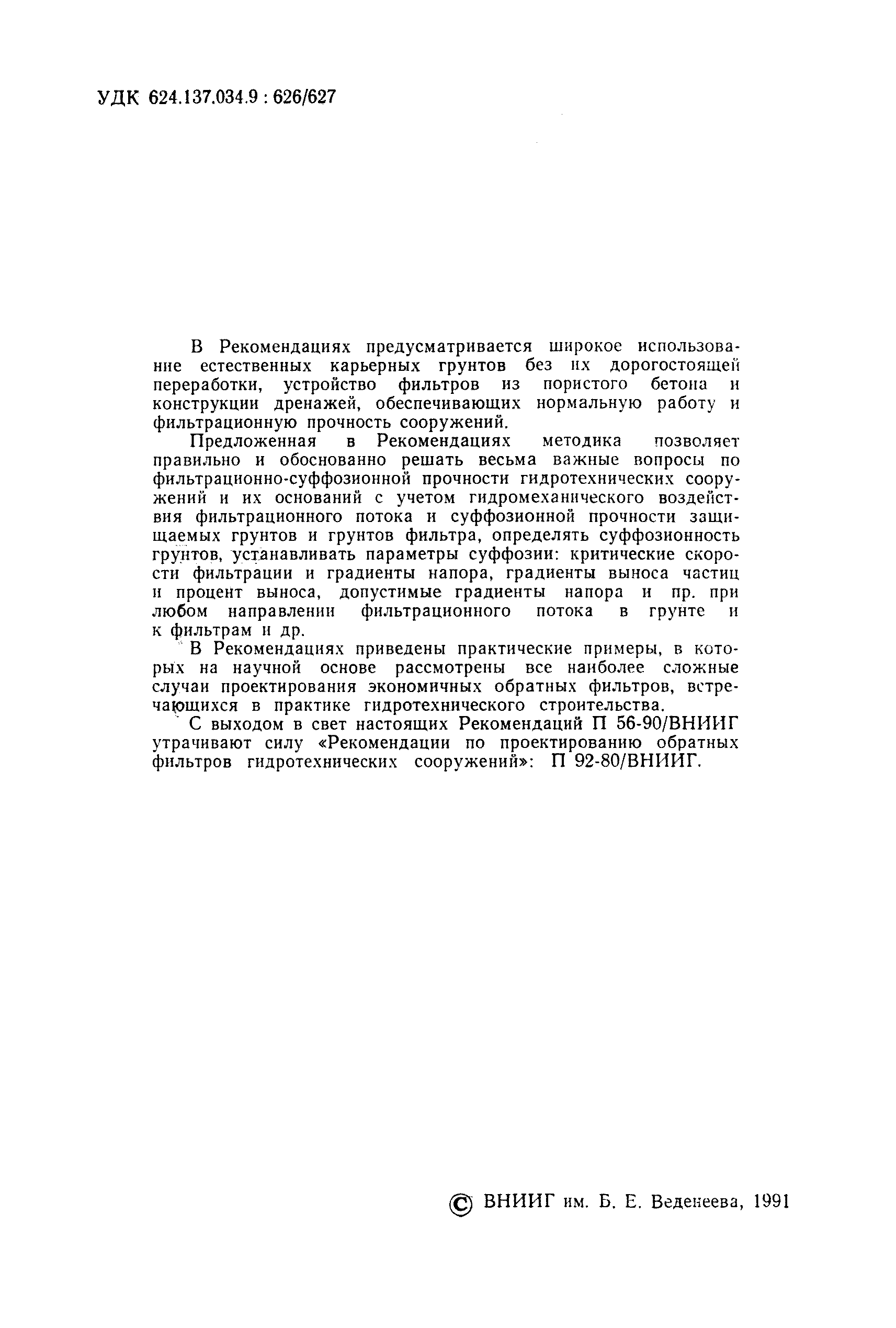

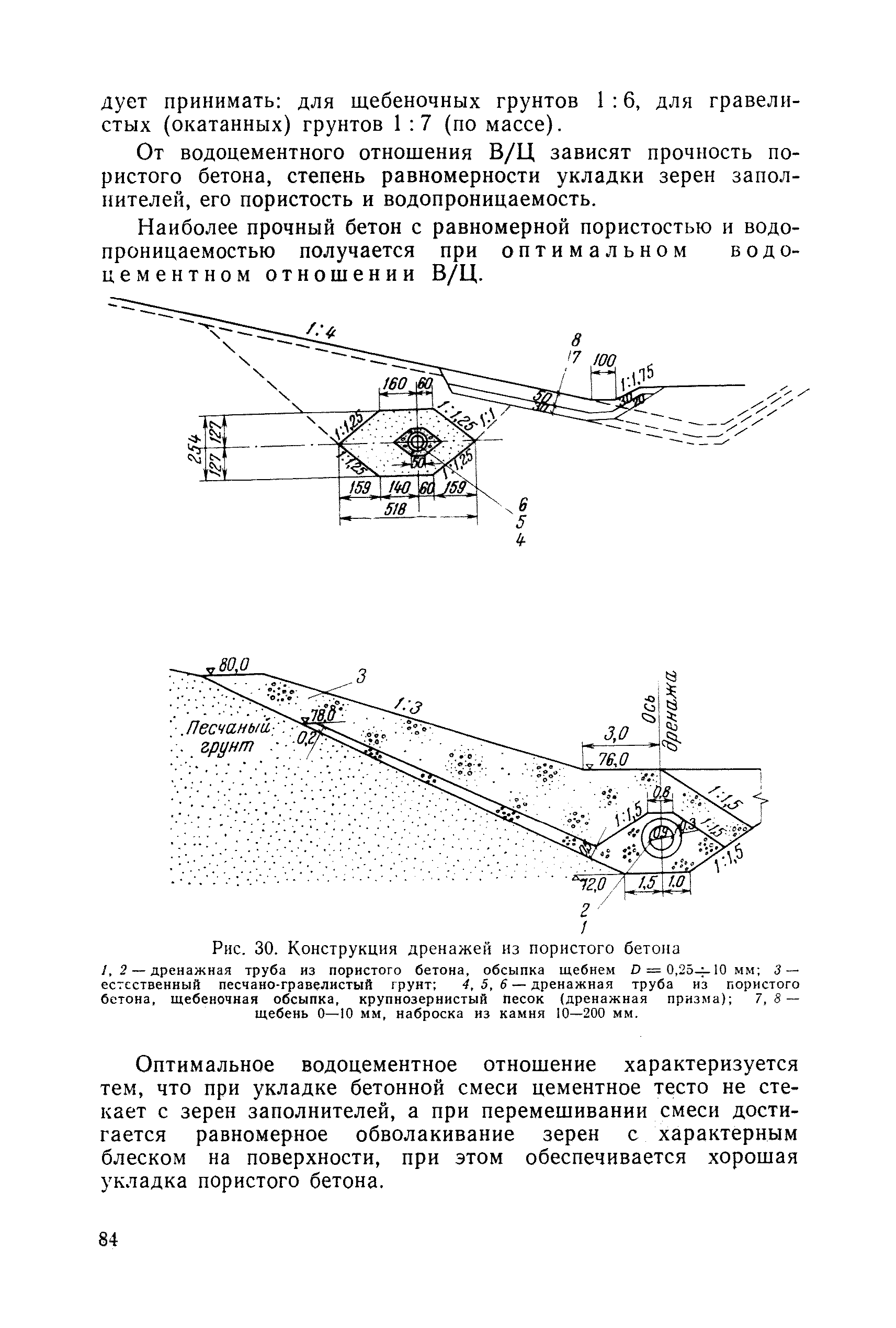

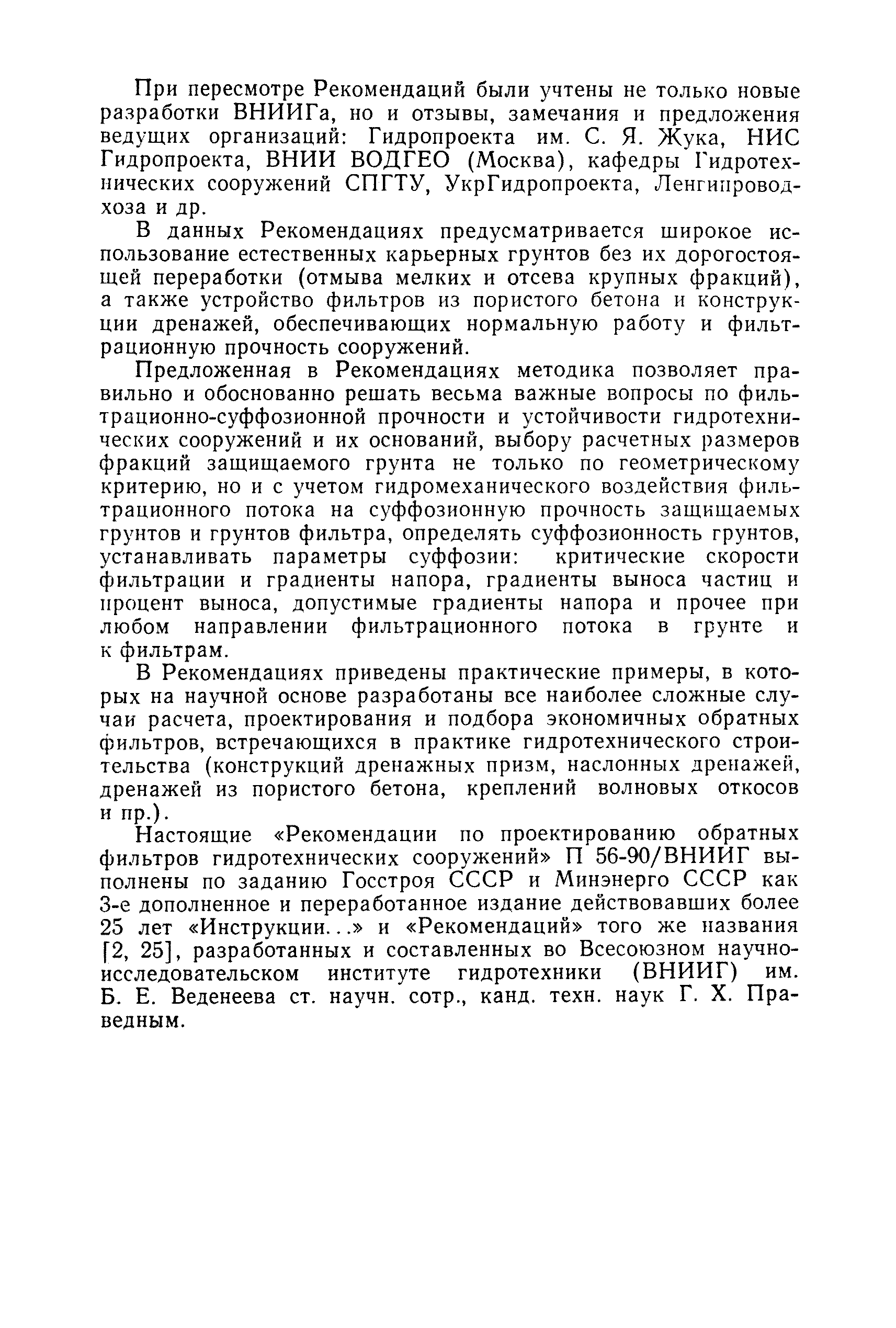

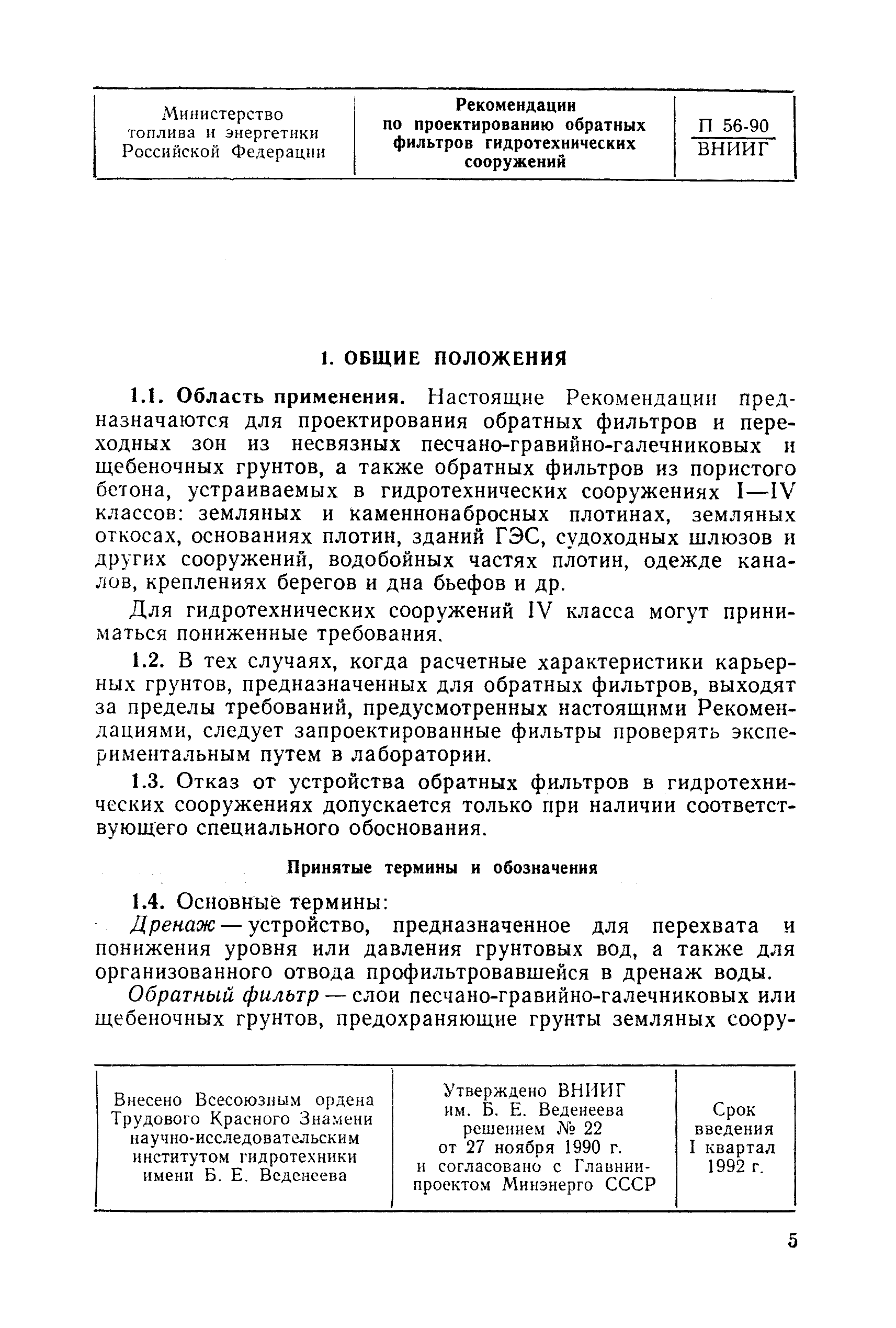

Область применения:	Рекомендации предназначаются для проектирования обратных фильтров и переходных зон из несвязных песчано-гравийно-галечниковых и щебеночных грунтов, а также обратных фильтров из пористого бетона, устраиваемых в гидротехнических сооружениях I - IV классов: земляных и каменнонабросных плотинах, земляных откосах, основаниях плотин, зданий ГЭС, судоходных шлюзов и других сооружений, водобойных частях плотин, одежде каналов, креплениях берегов и дна бьефов и др. В Рекомендациях приведены практические примеры, в которых на научной основе разработаны все наиболее сложные случаи расчета, проектирования и подбора экономичных обратных фильтров, встречающихся в практике гидротехнического строительства (конструкций дренажных призм, наслонных дренажей, дренажей из пористого бетона, креплений волновых откосов и пр.).

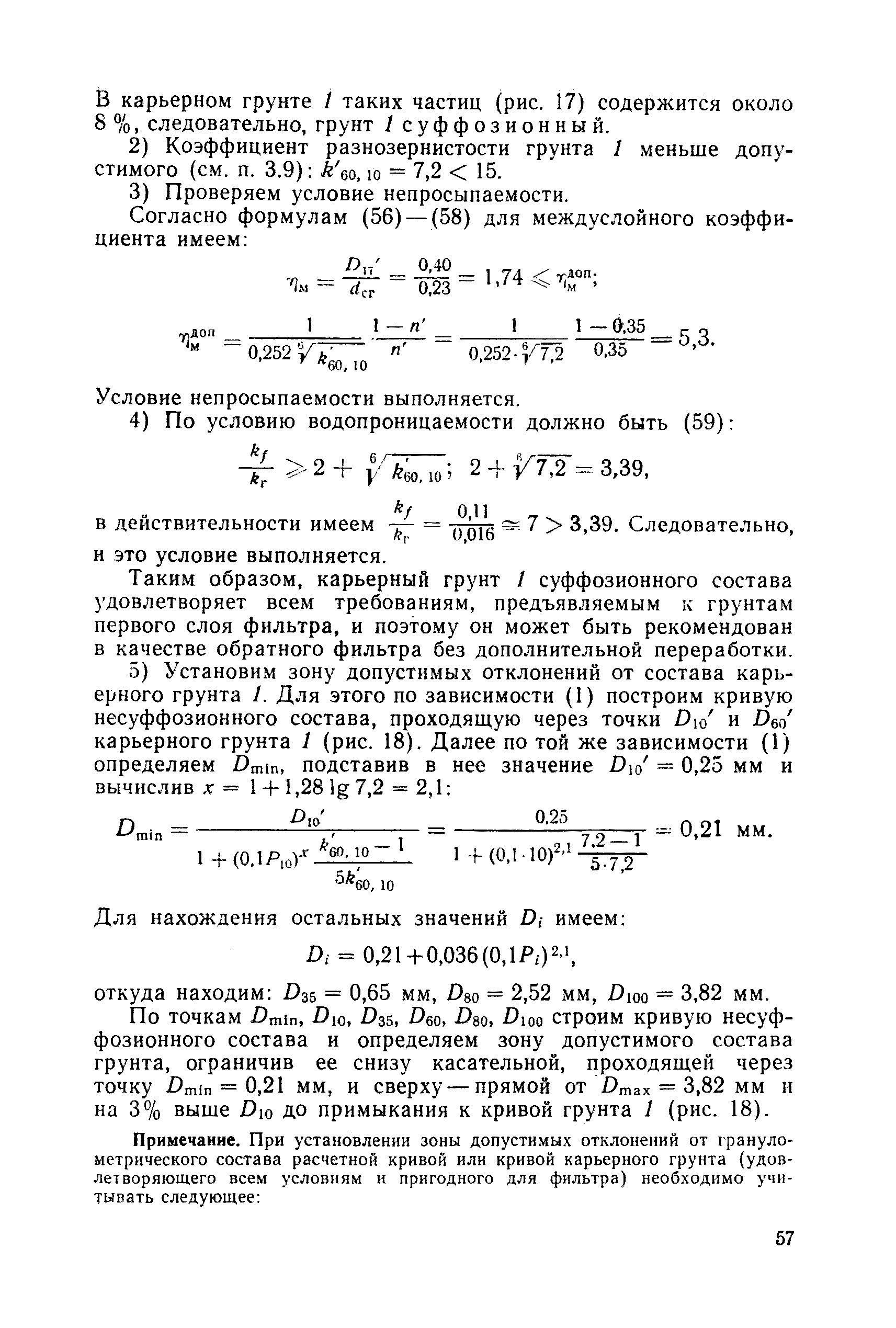

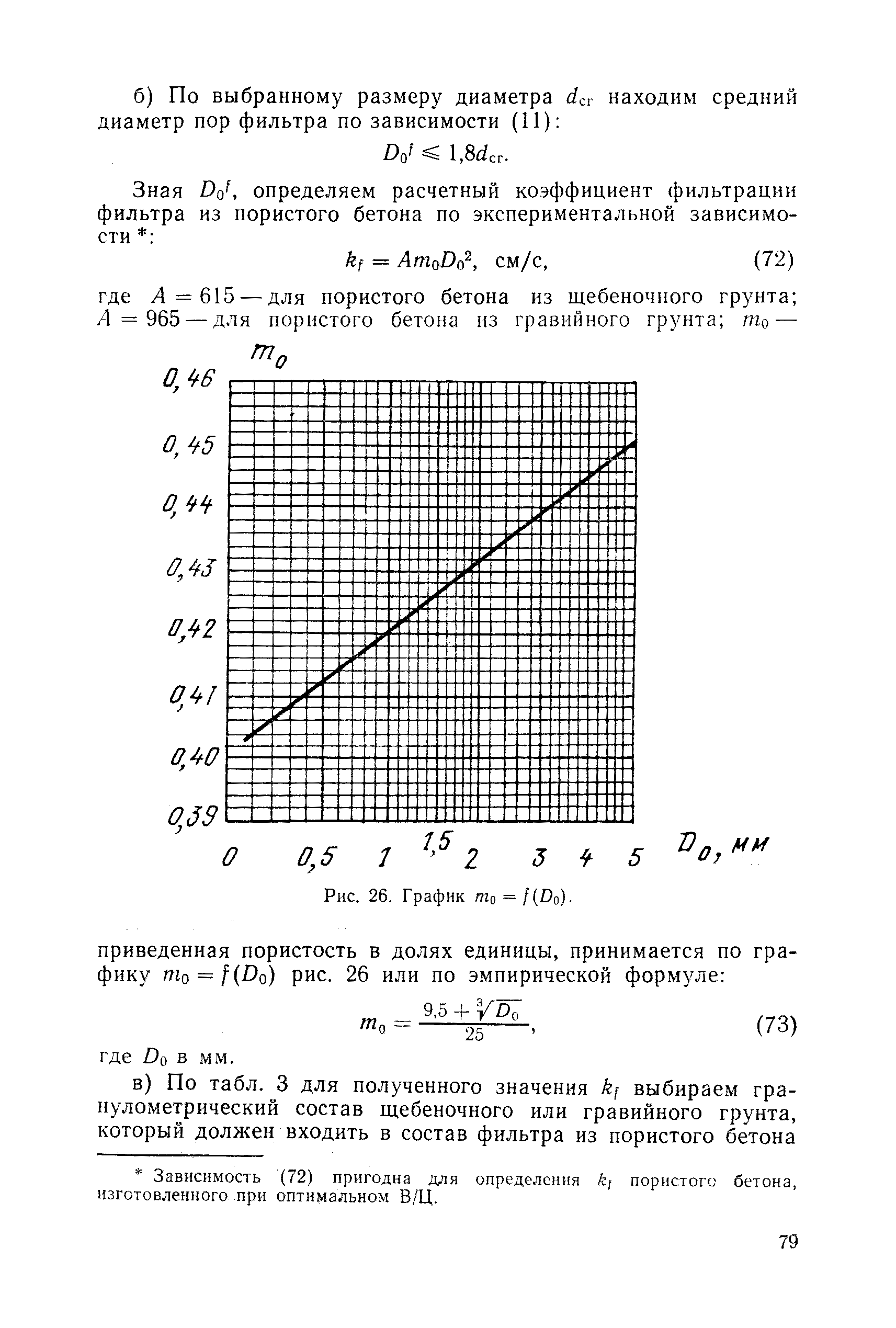

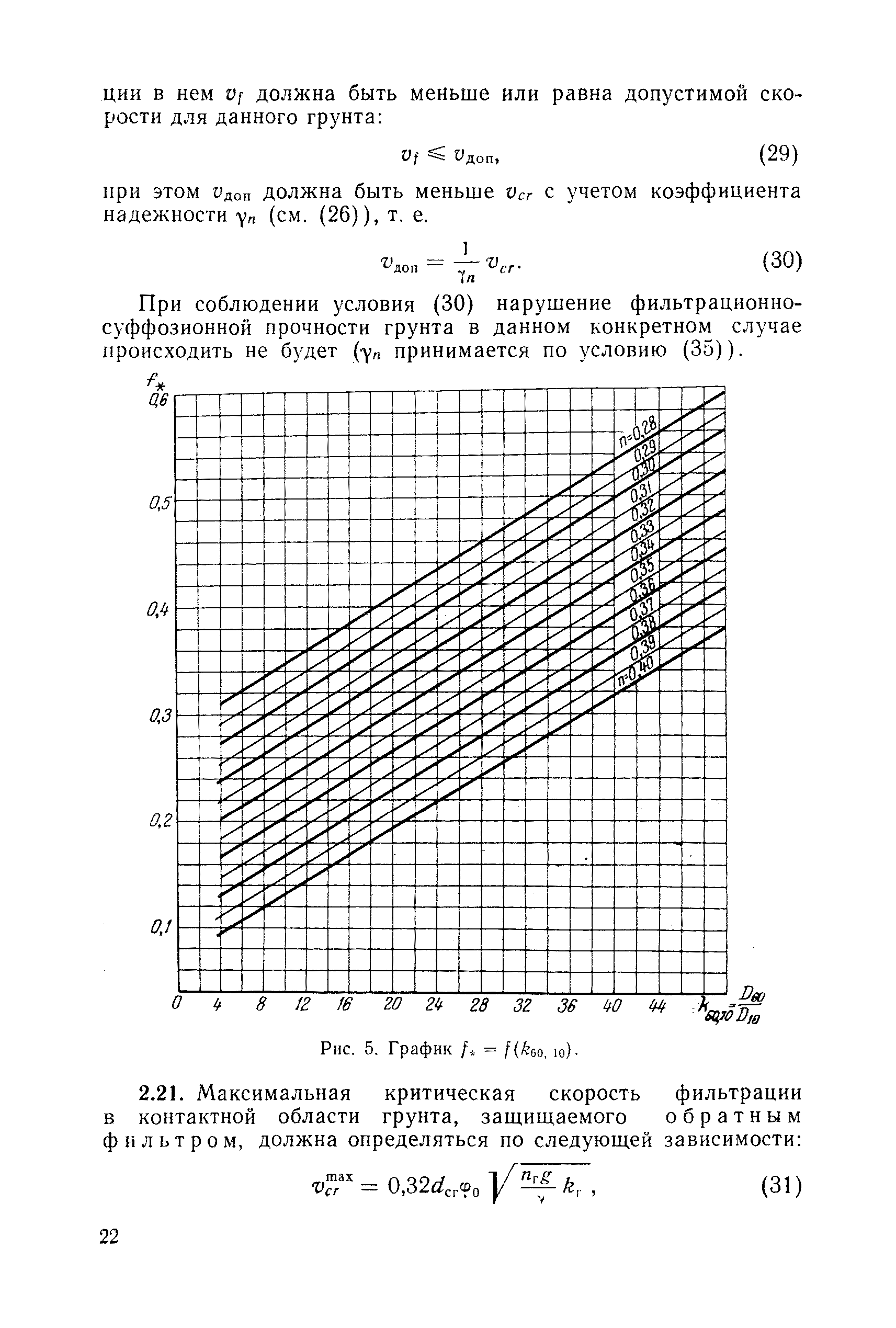

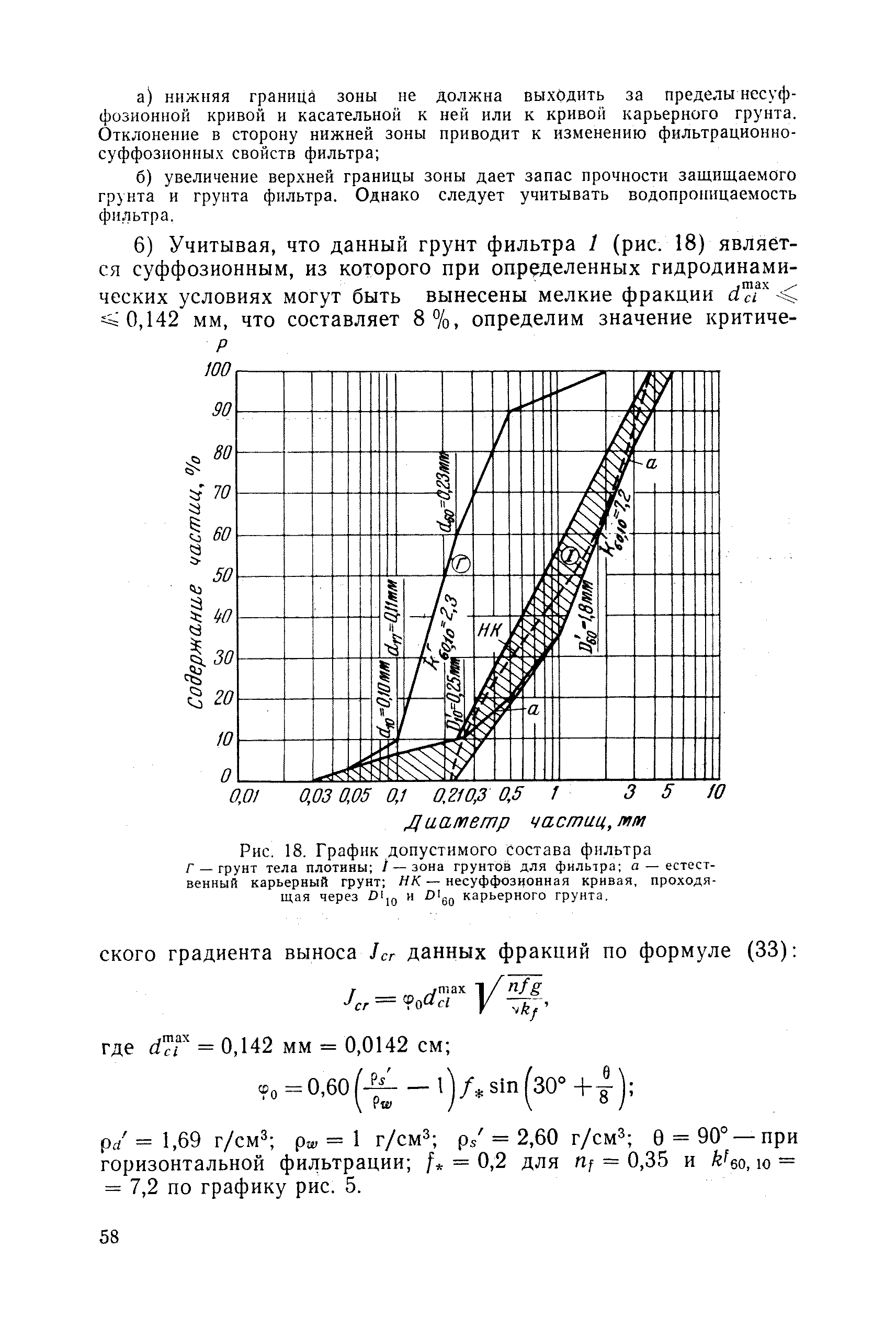

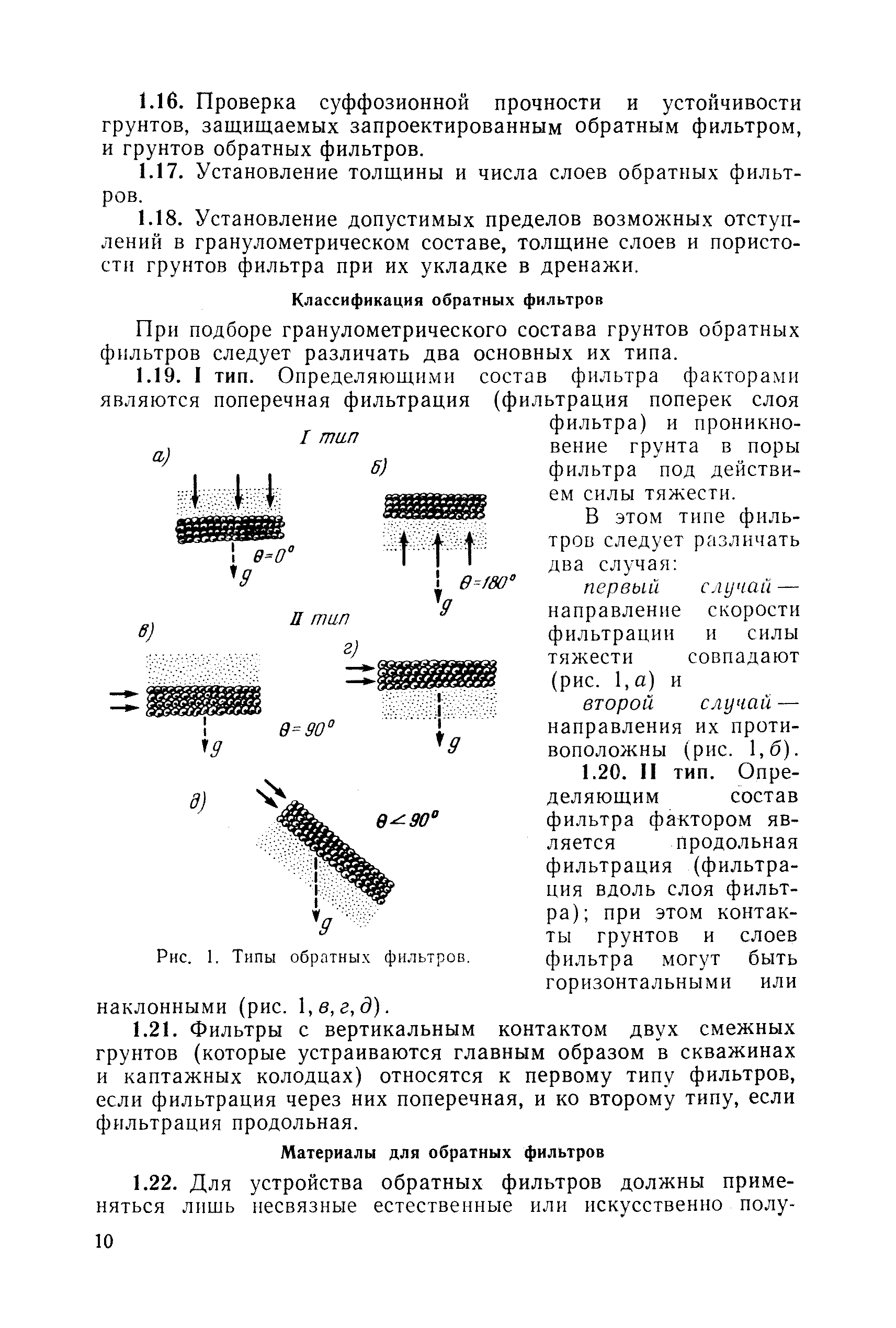

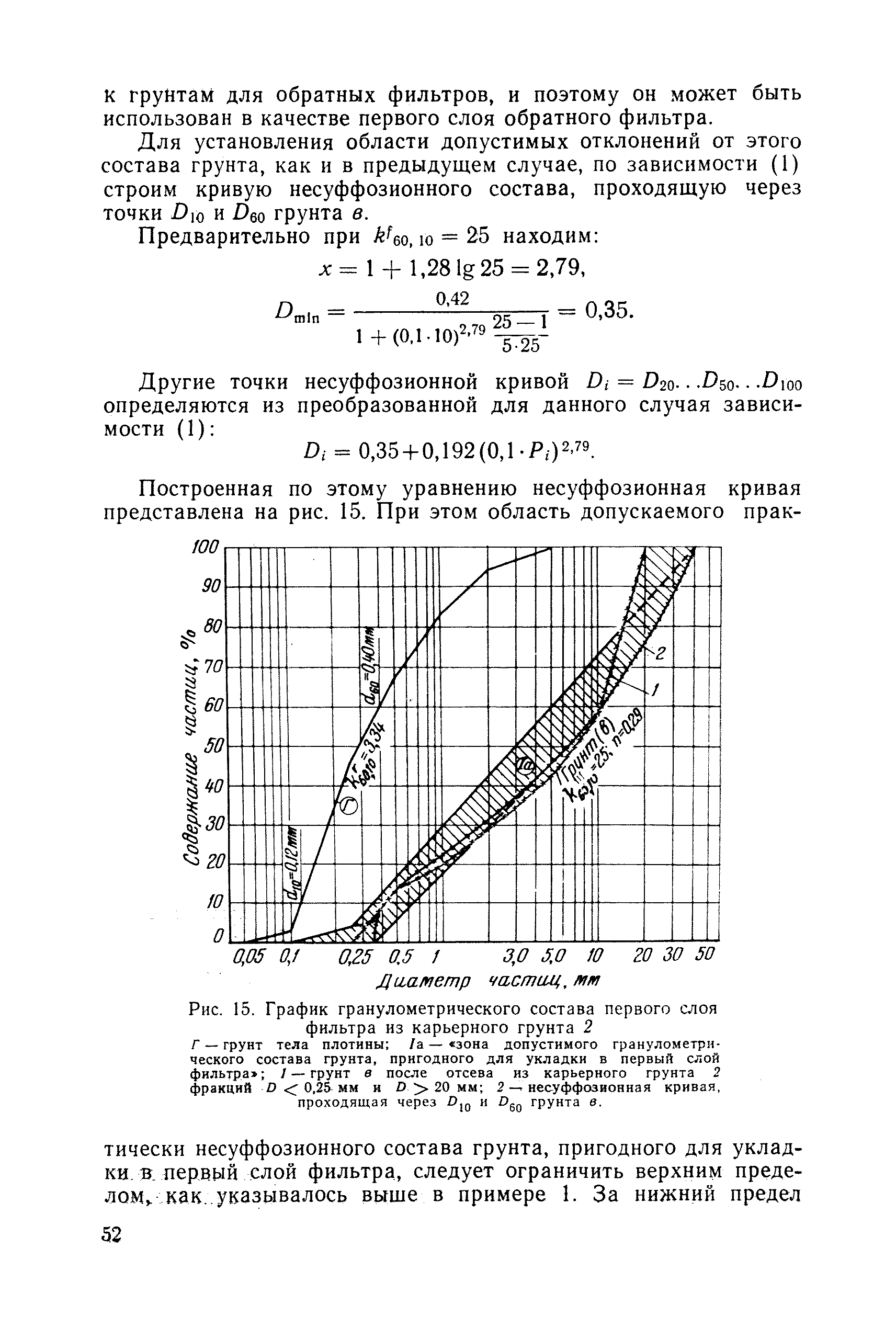

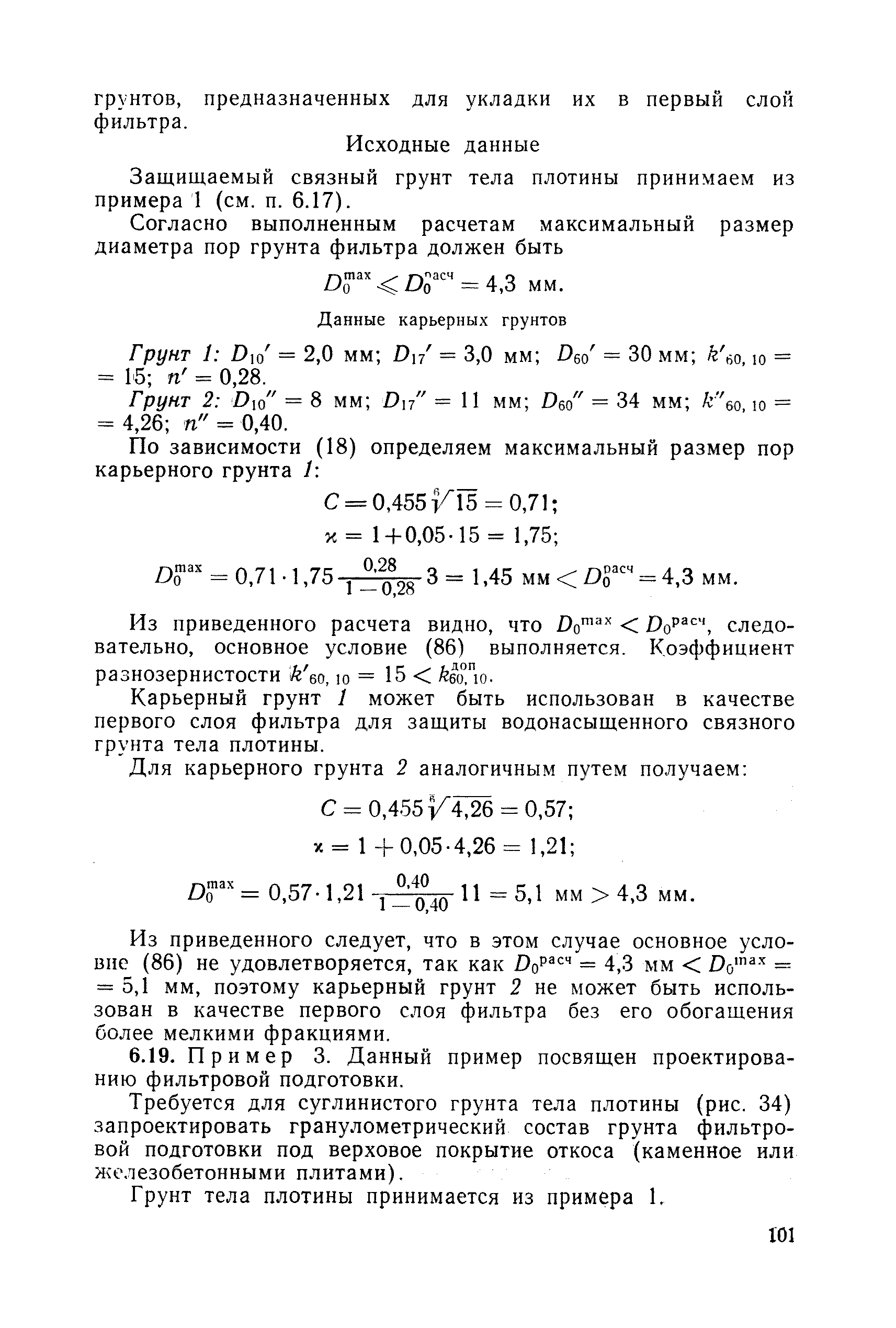

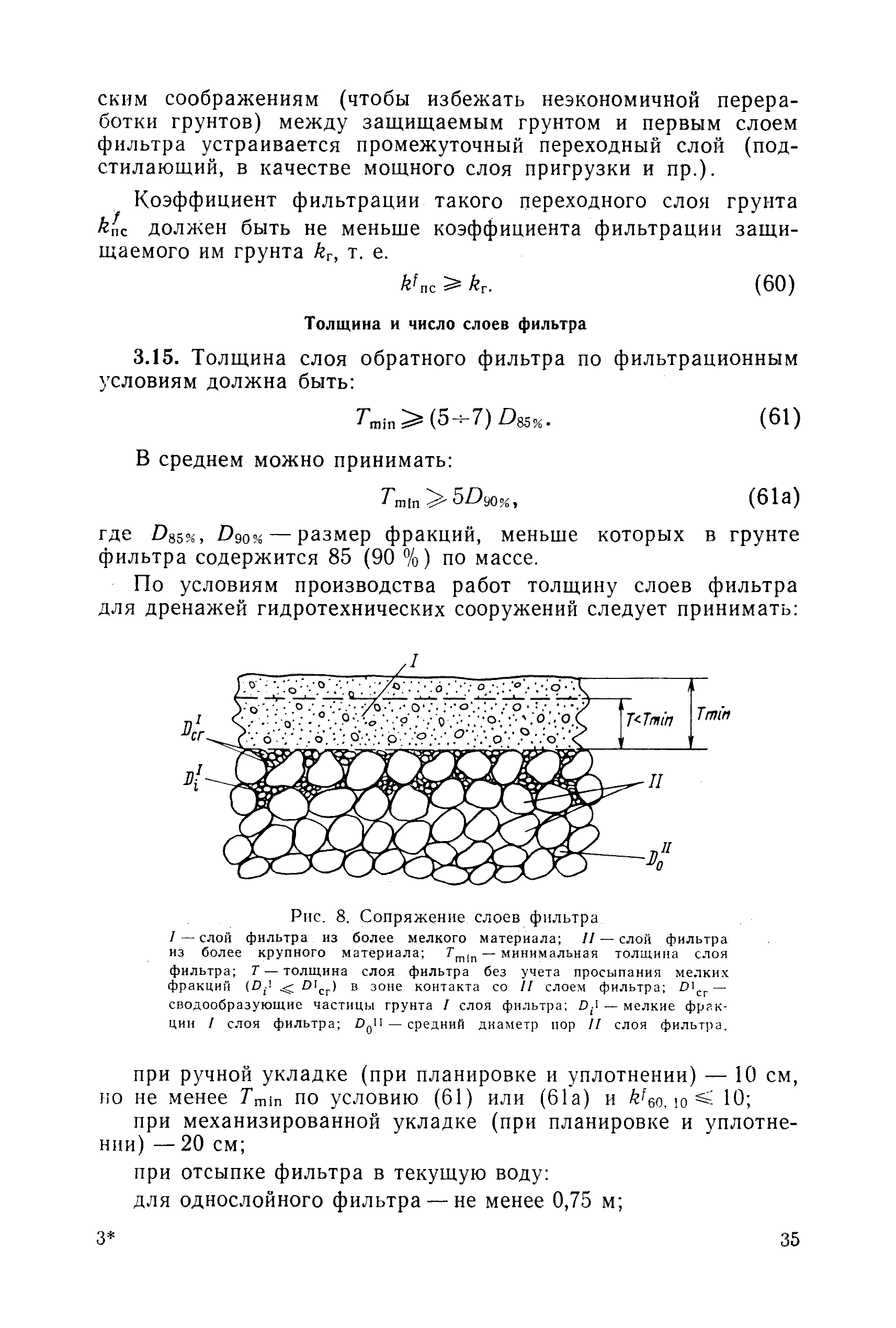

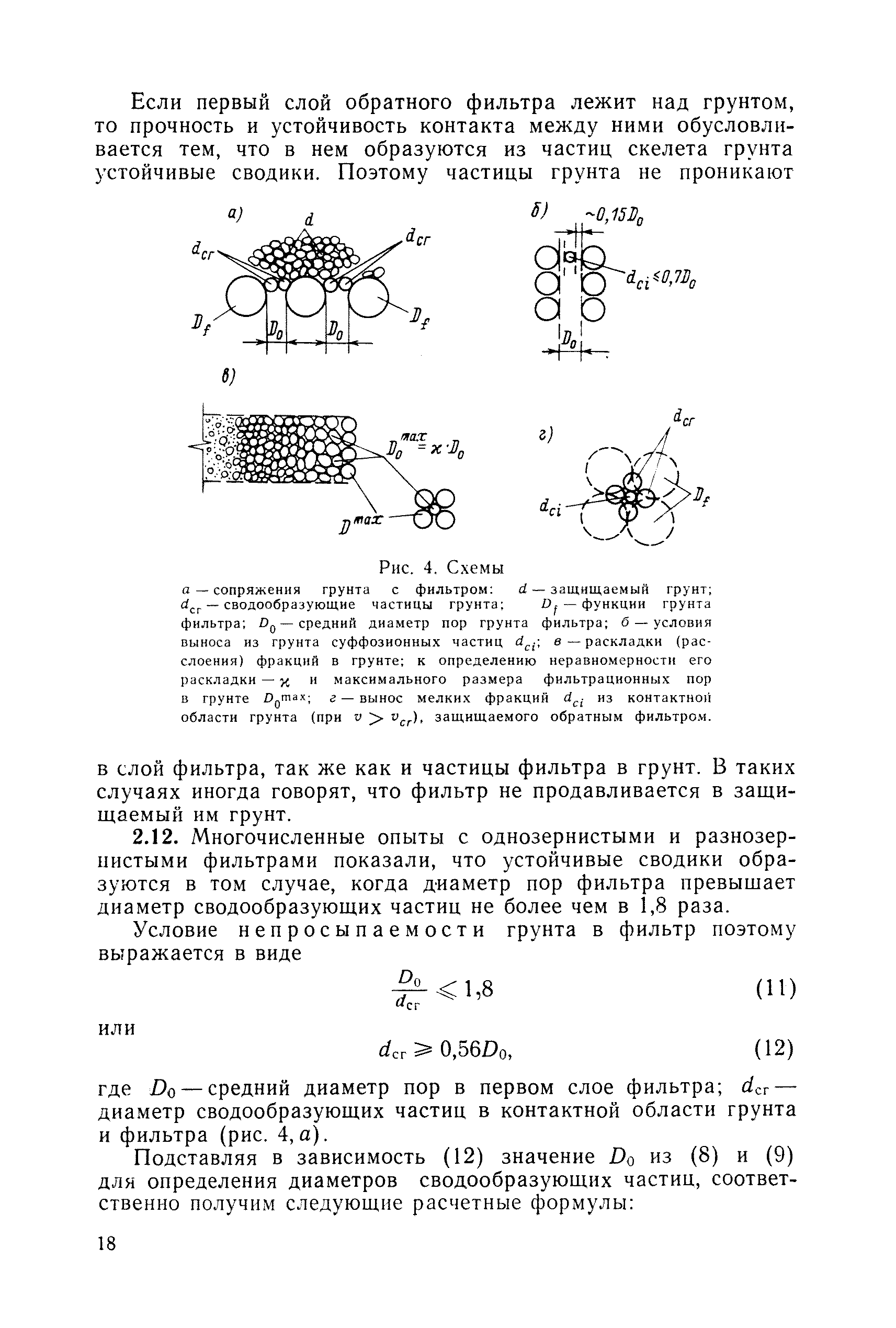

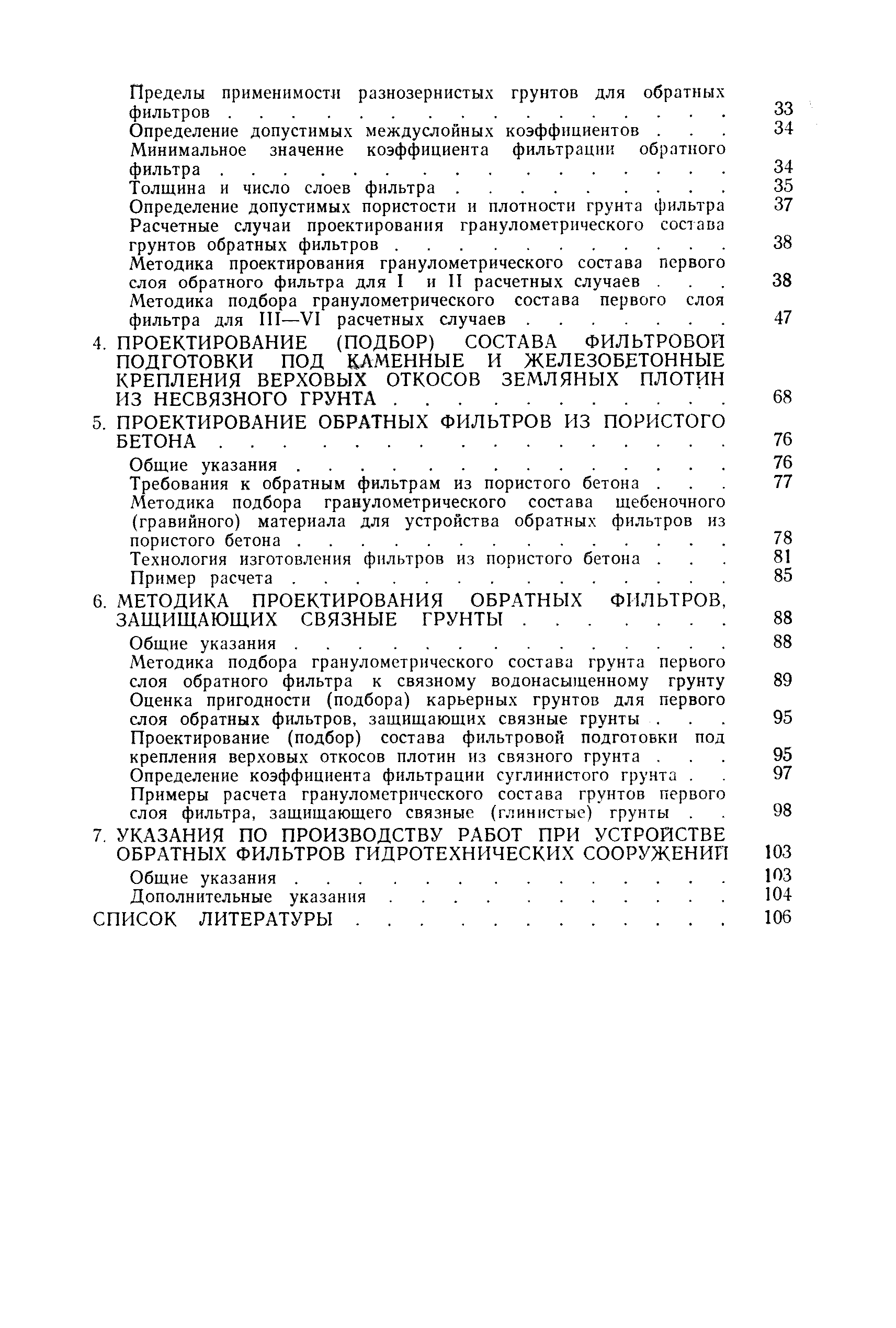

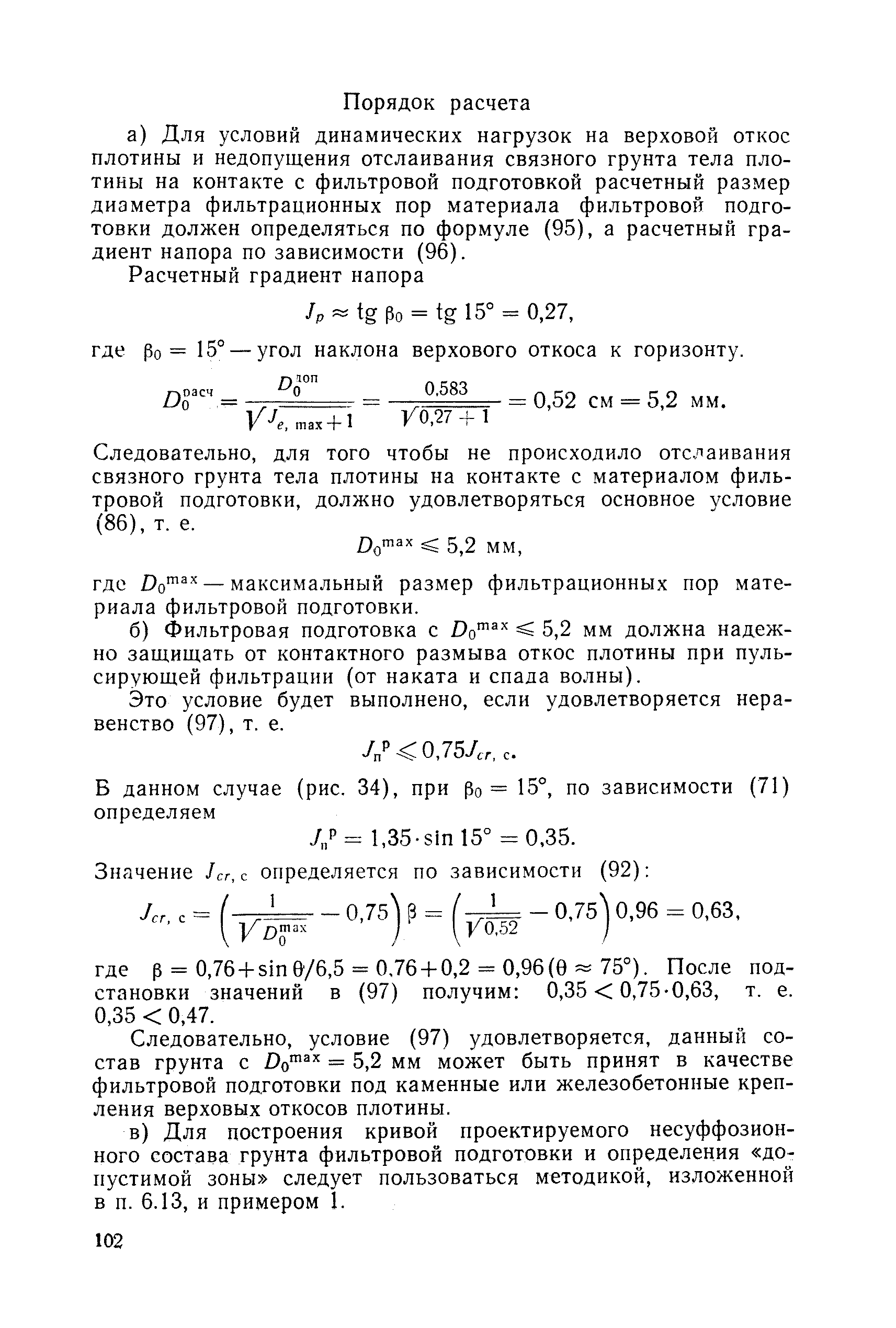

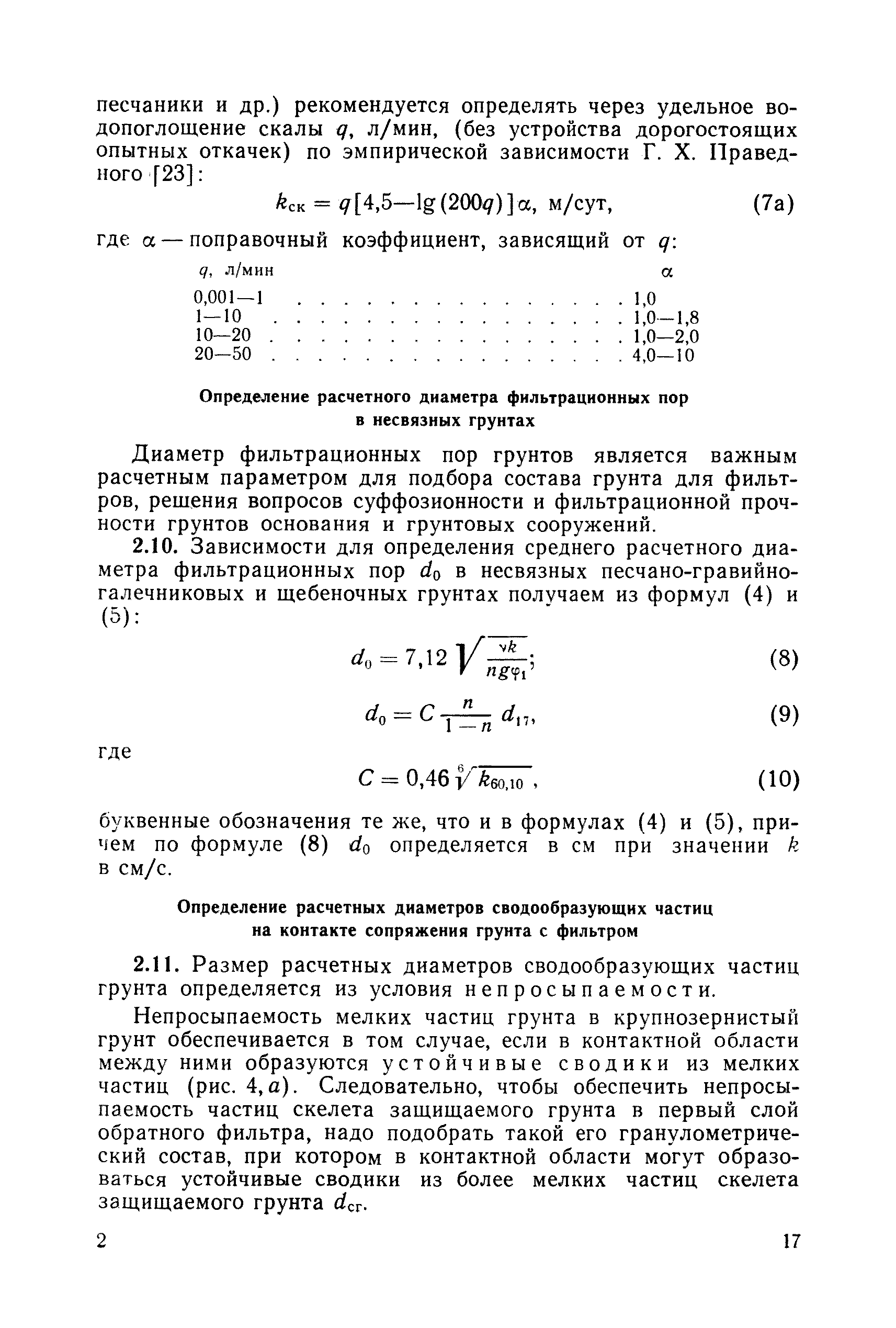

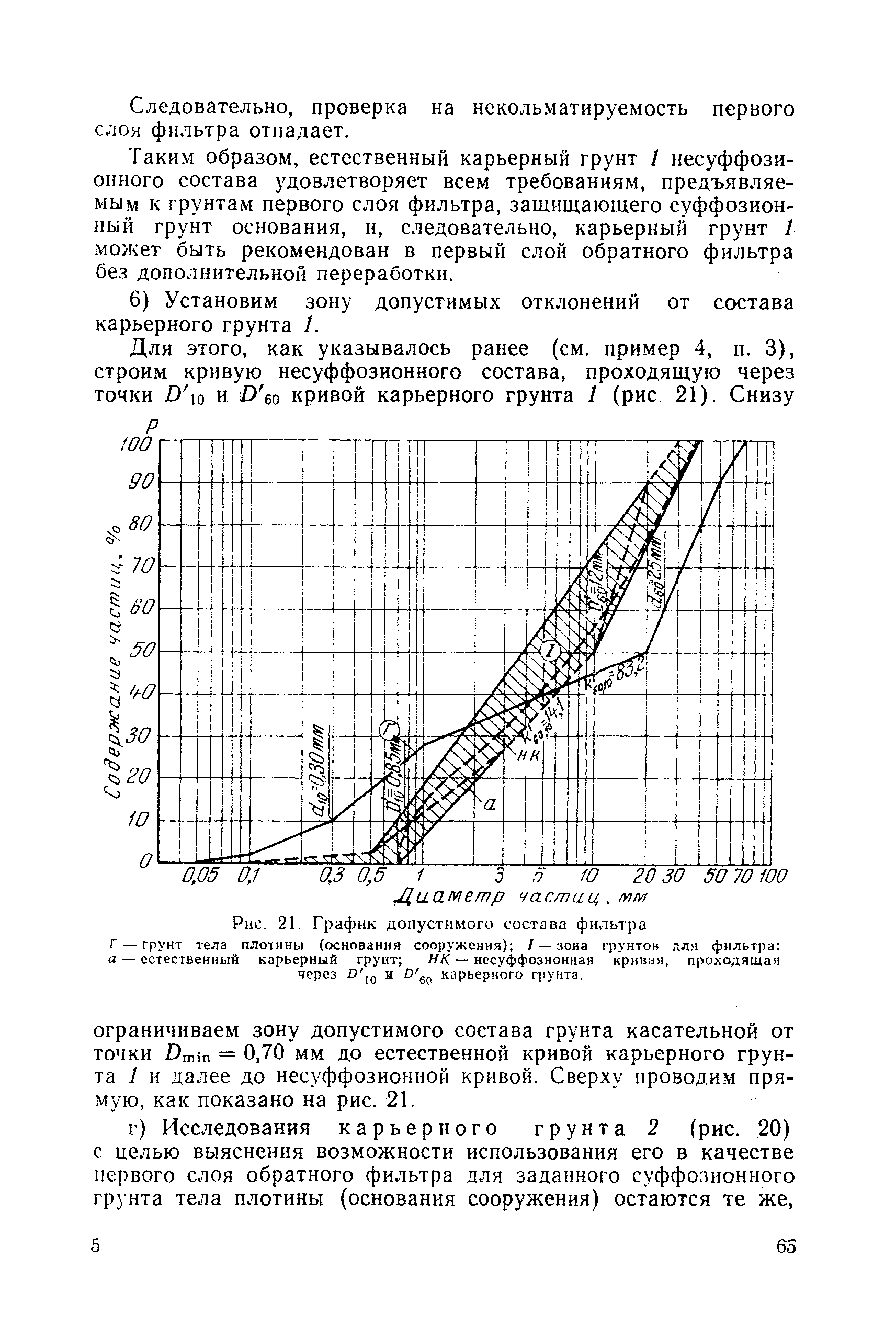

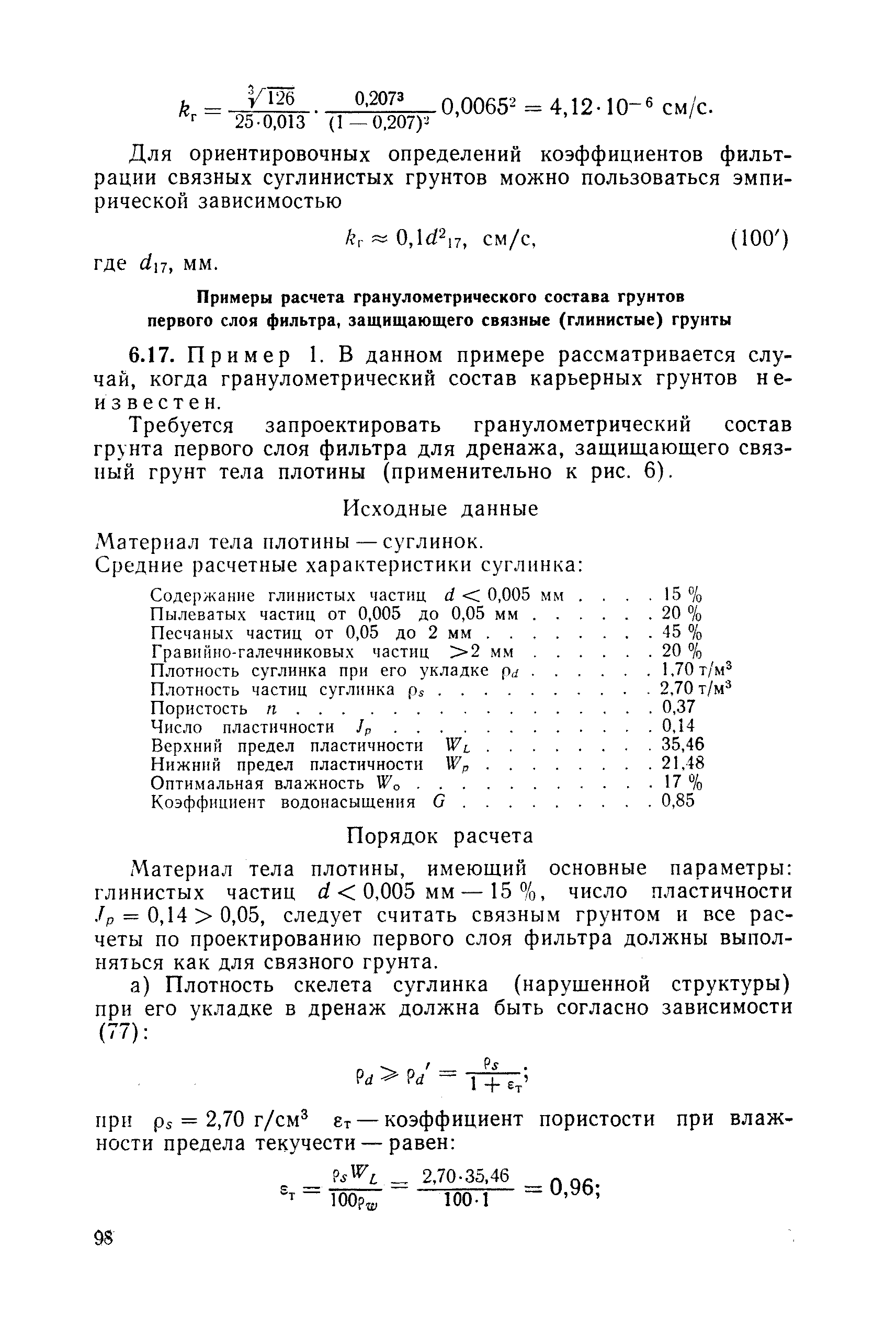

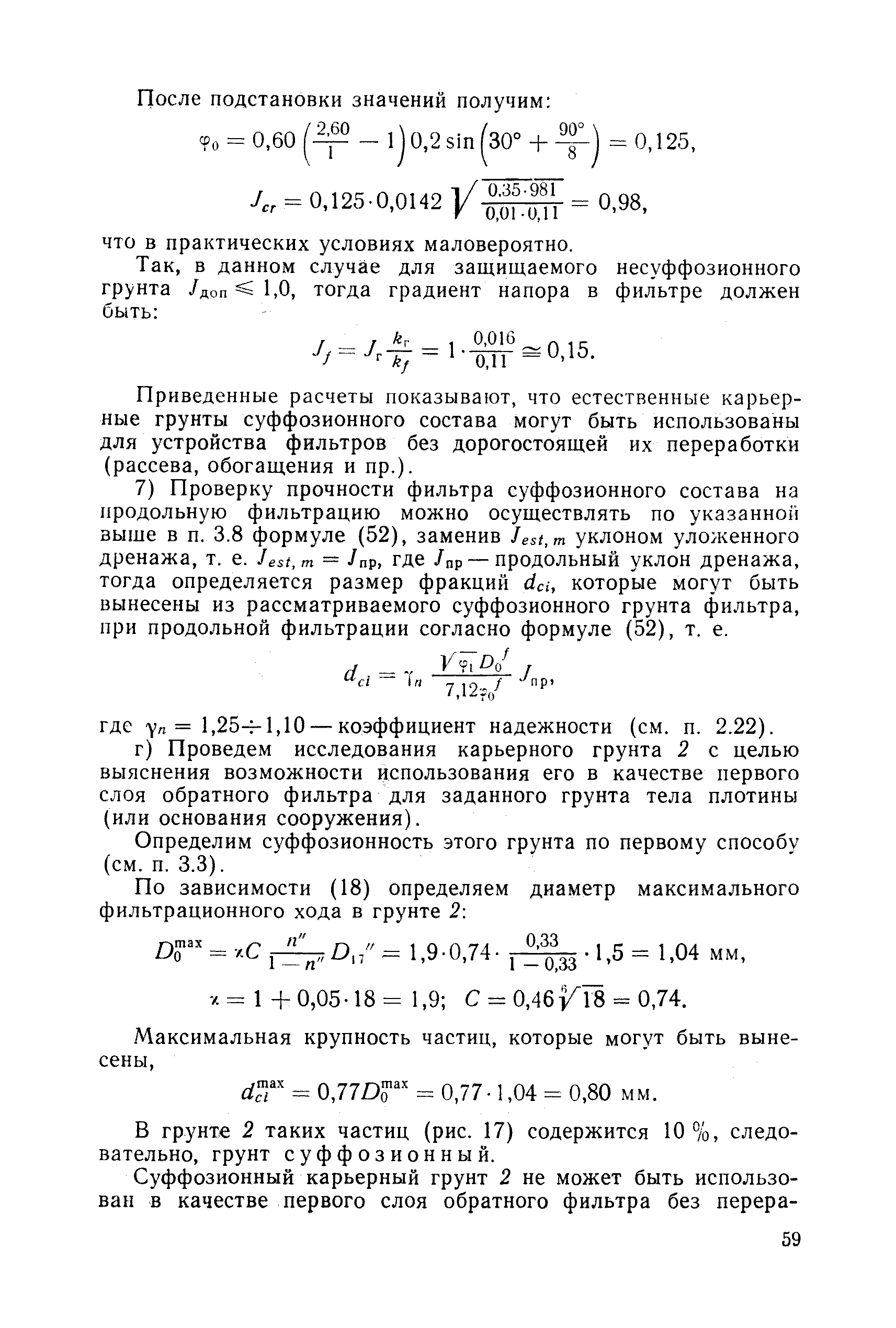

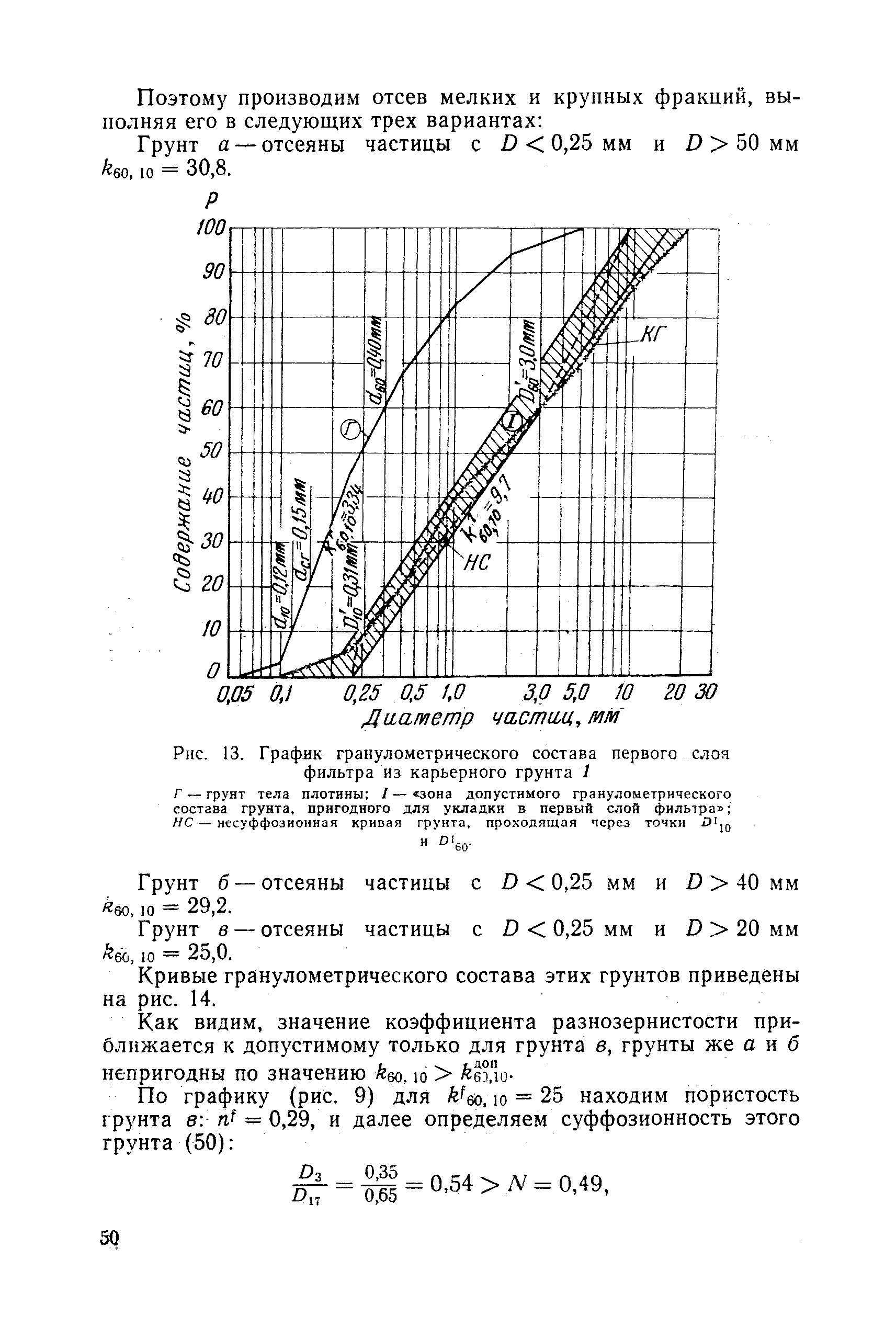

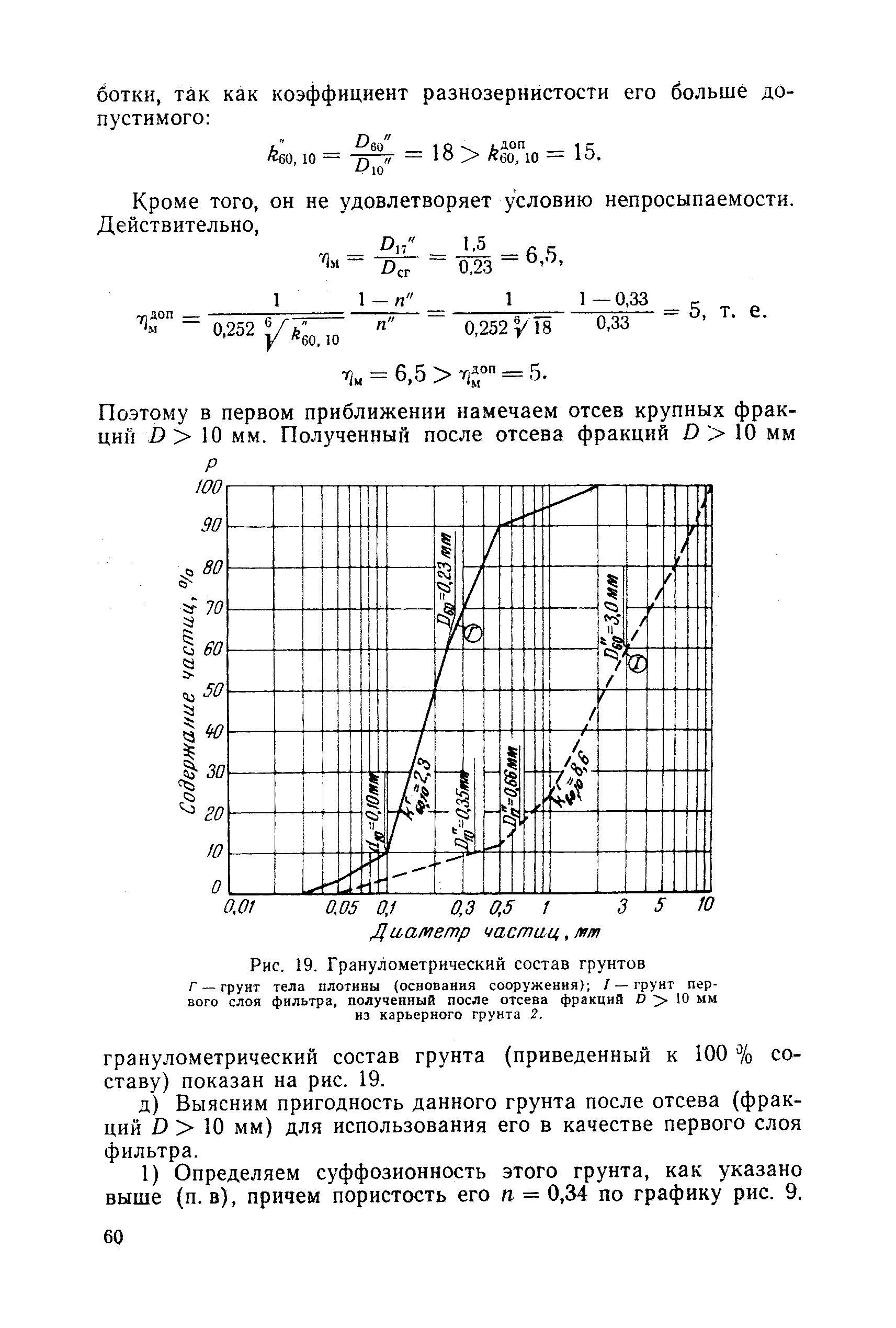

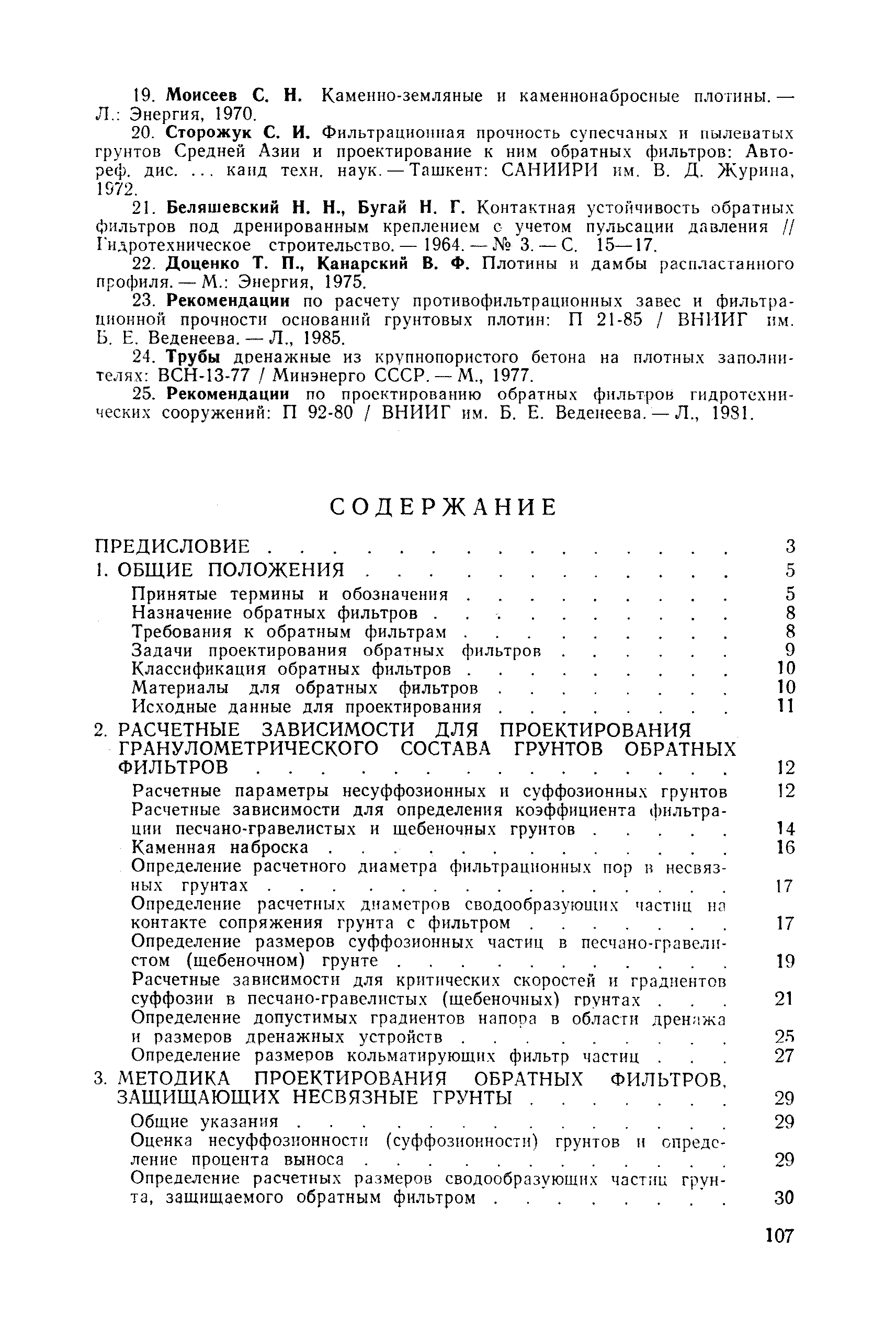

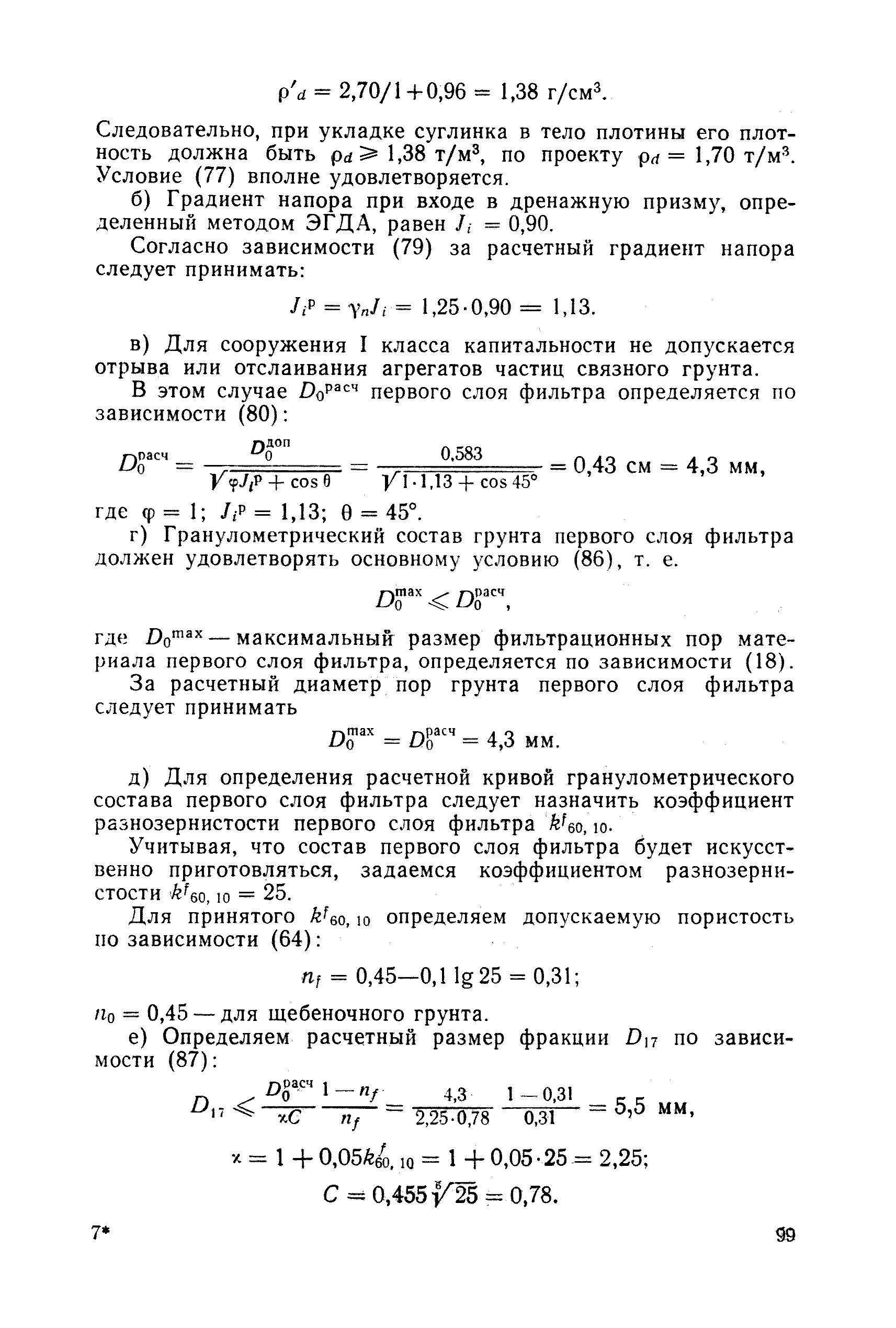

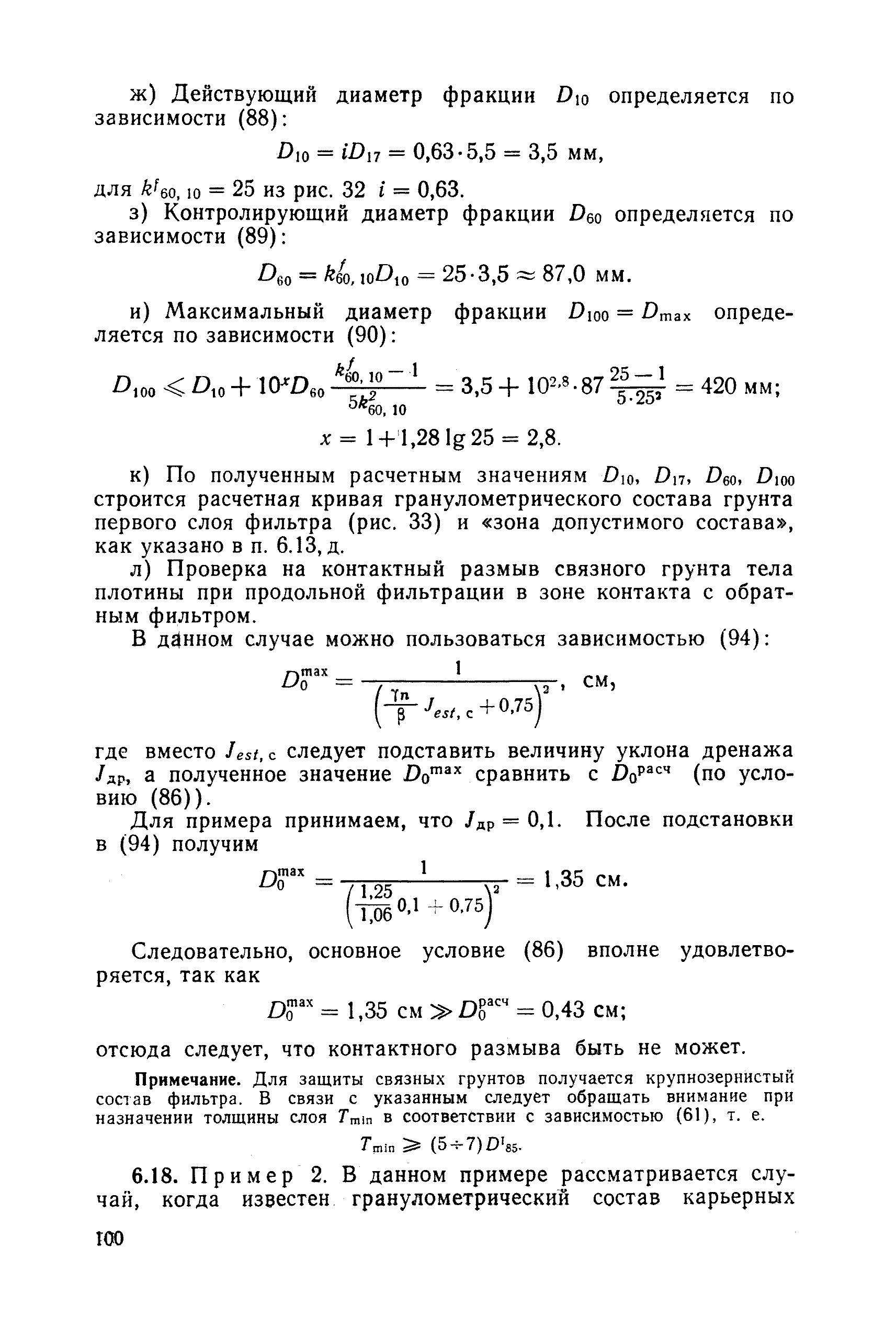

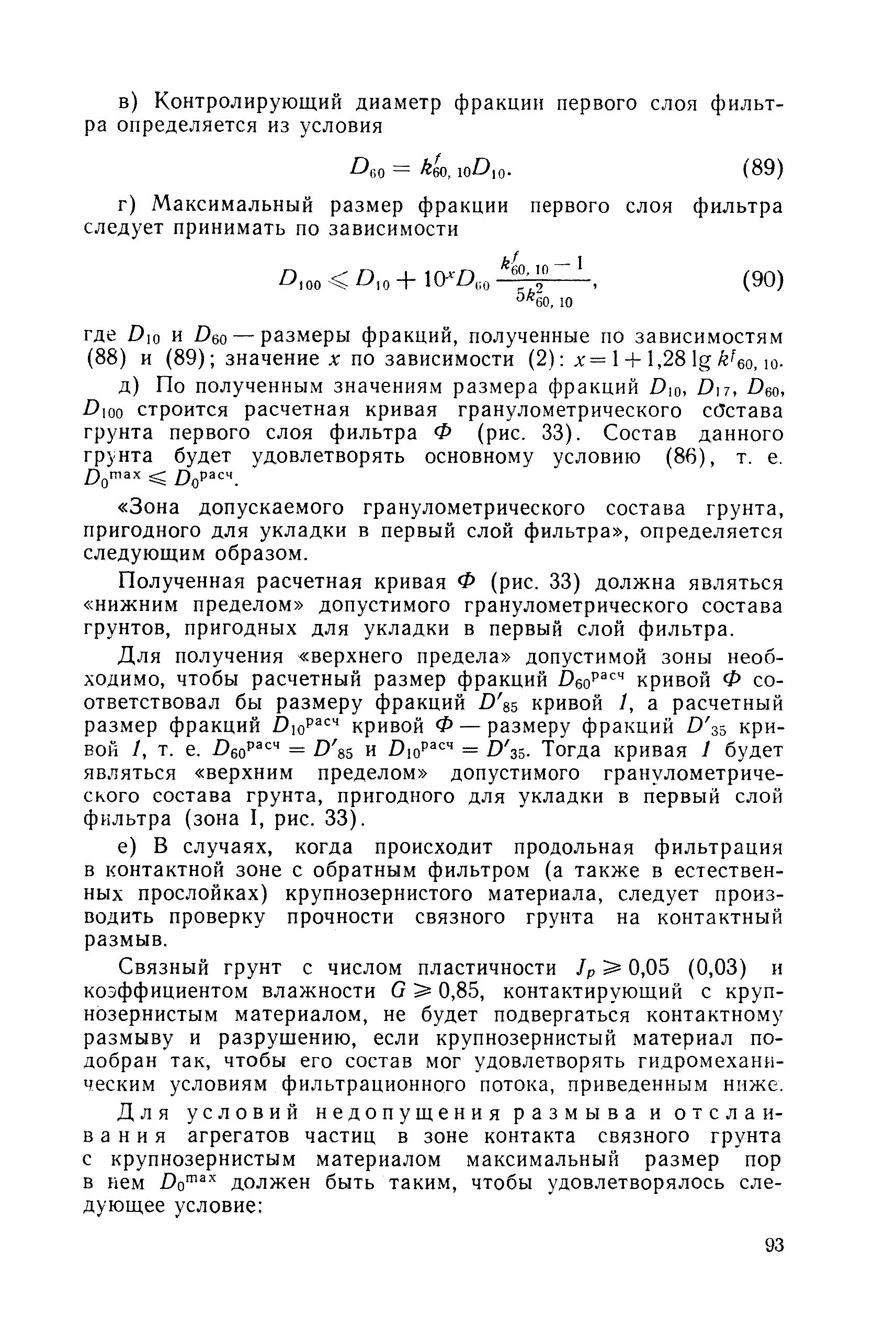

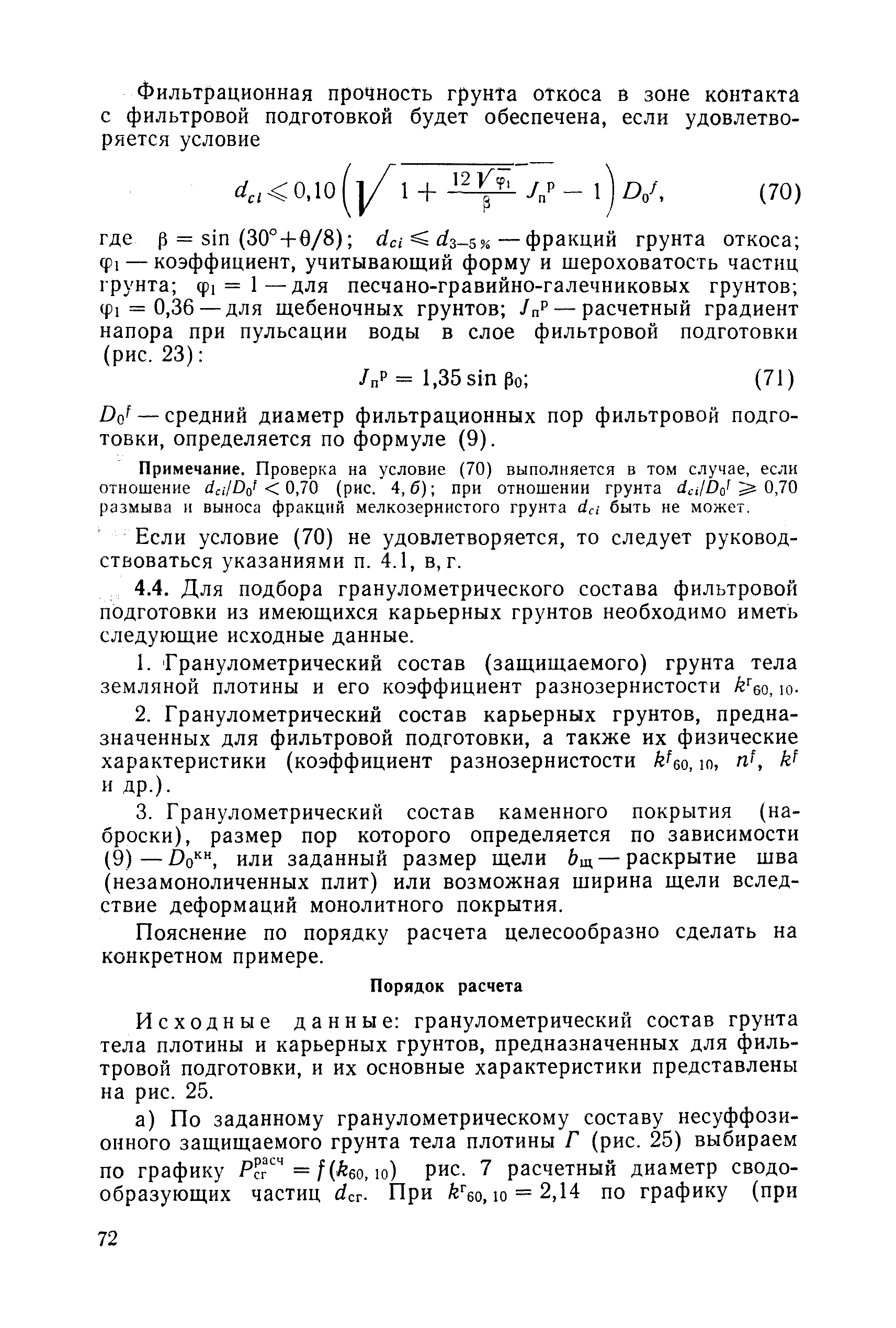

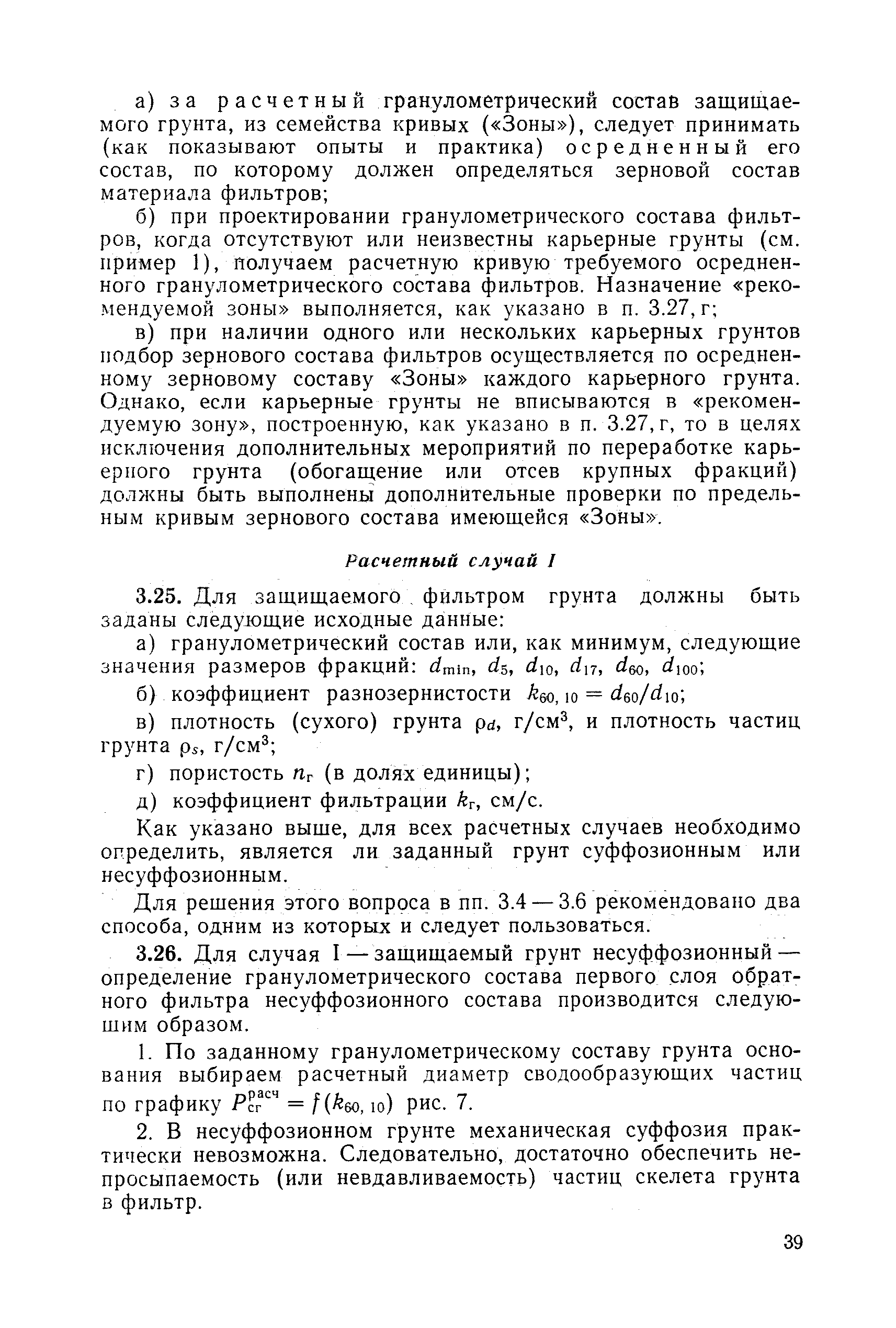

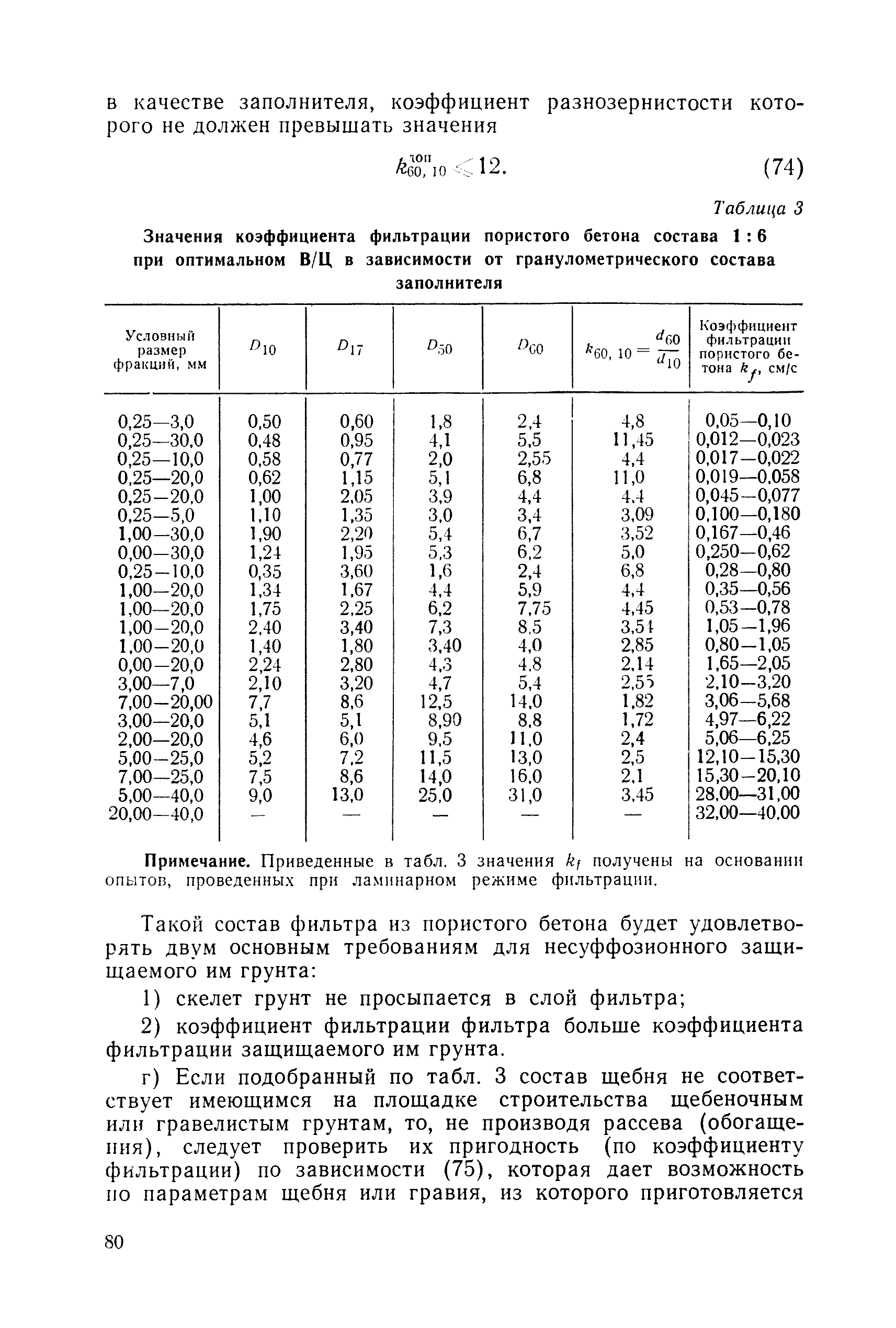

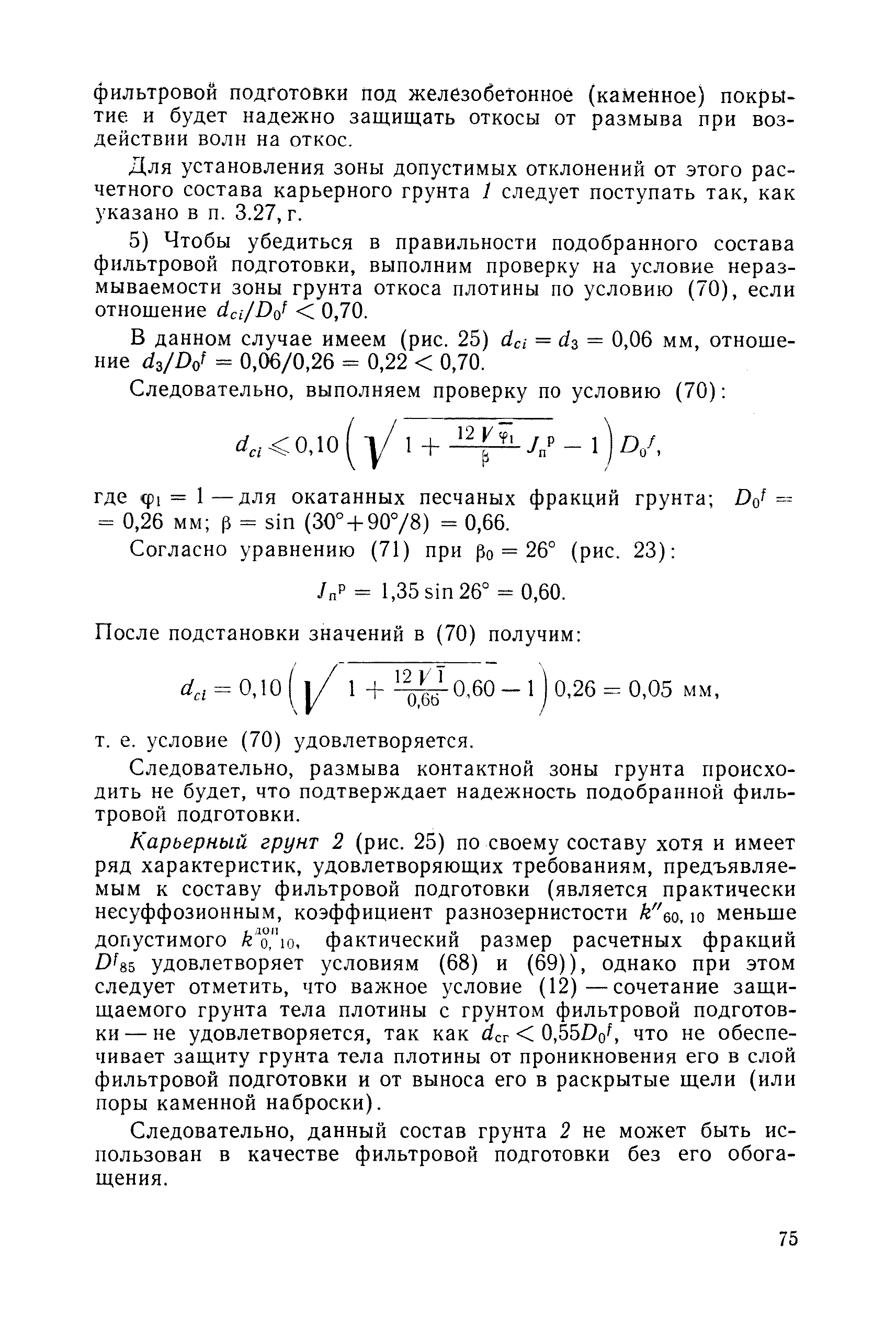

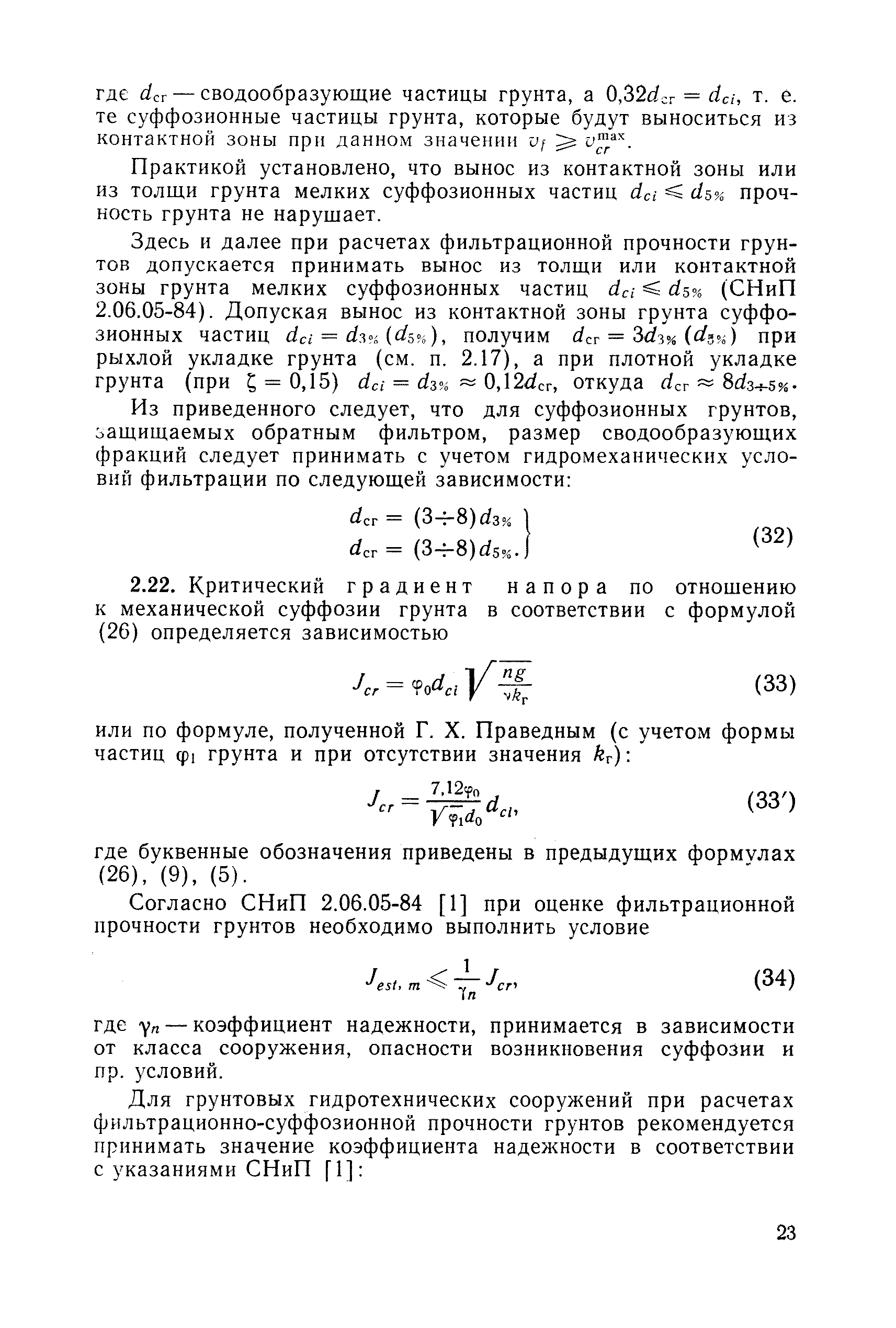

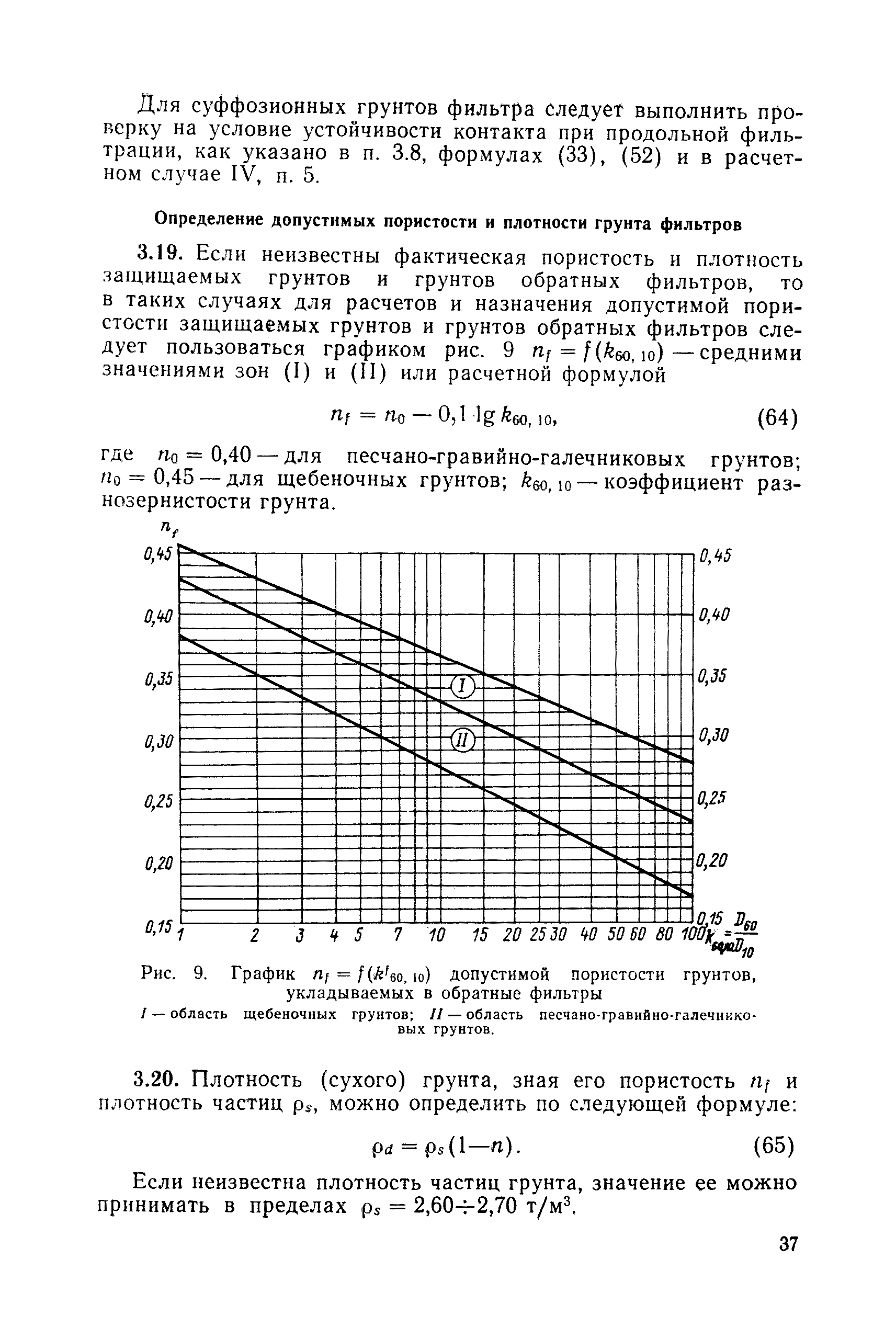

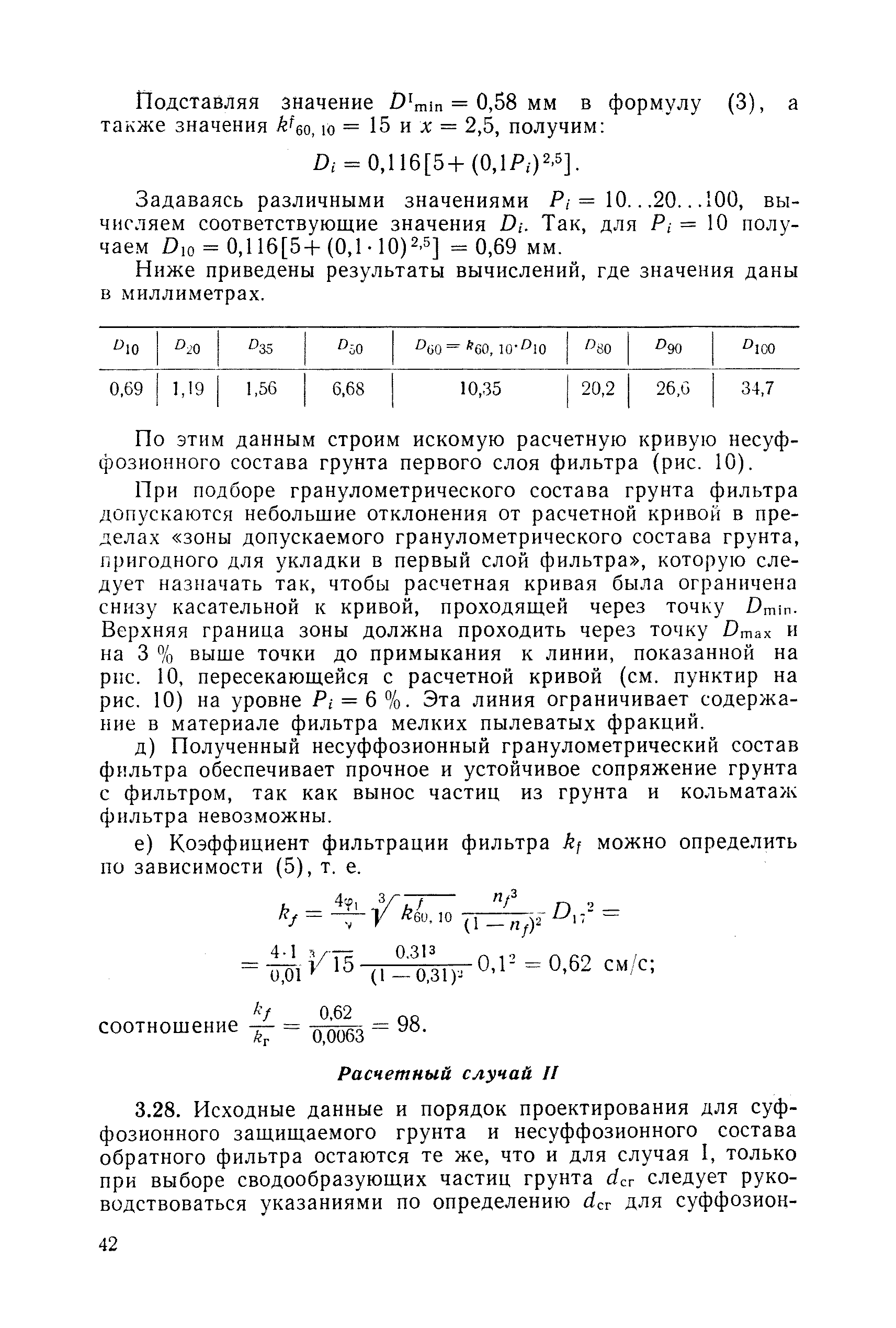

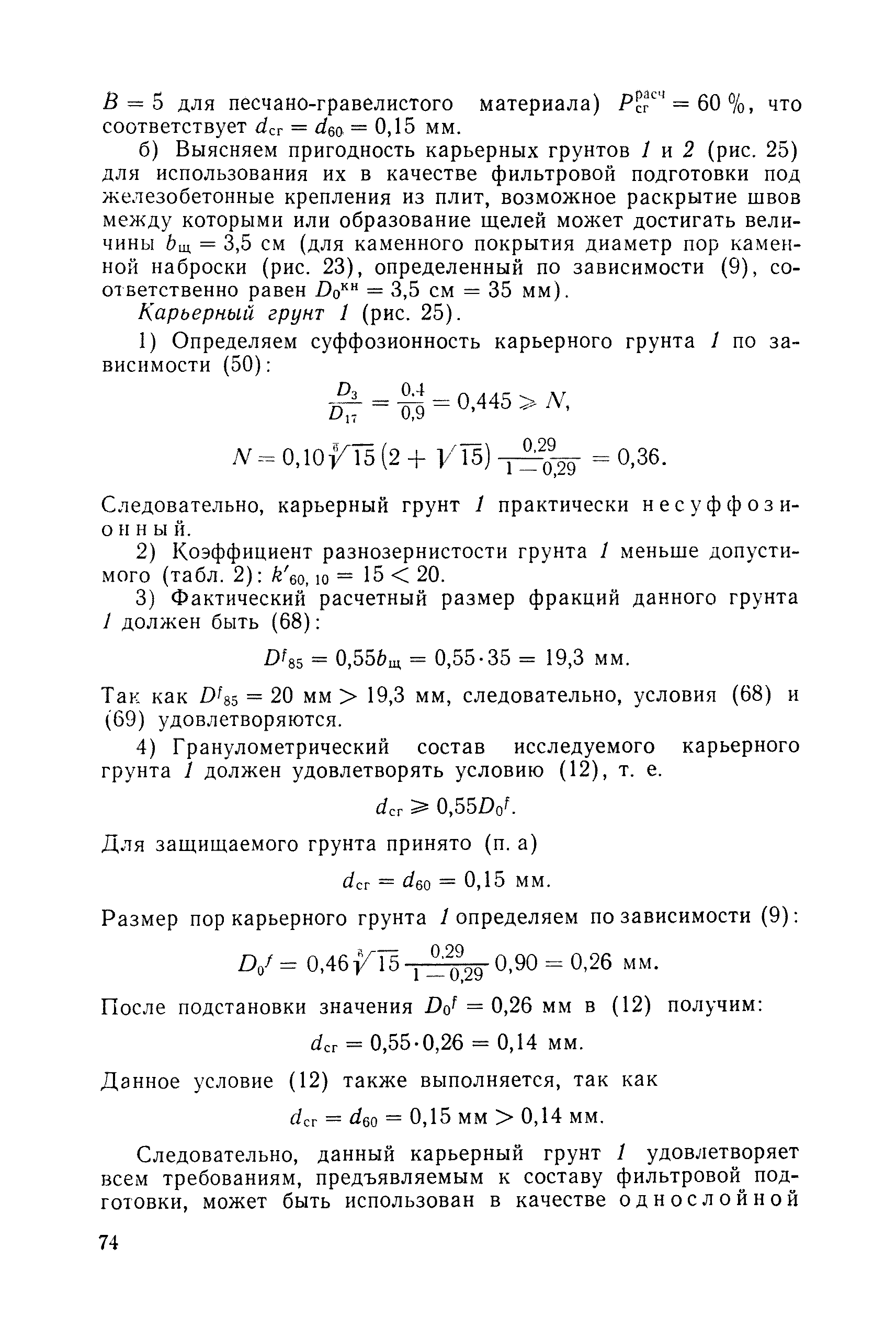

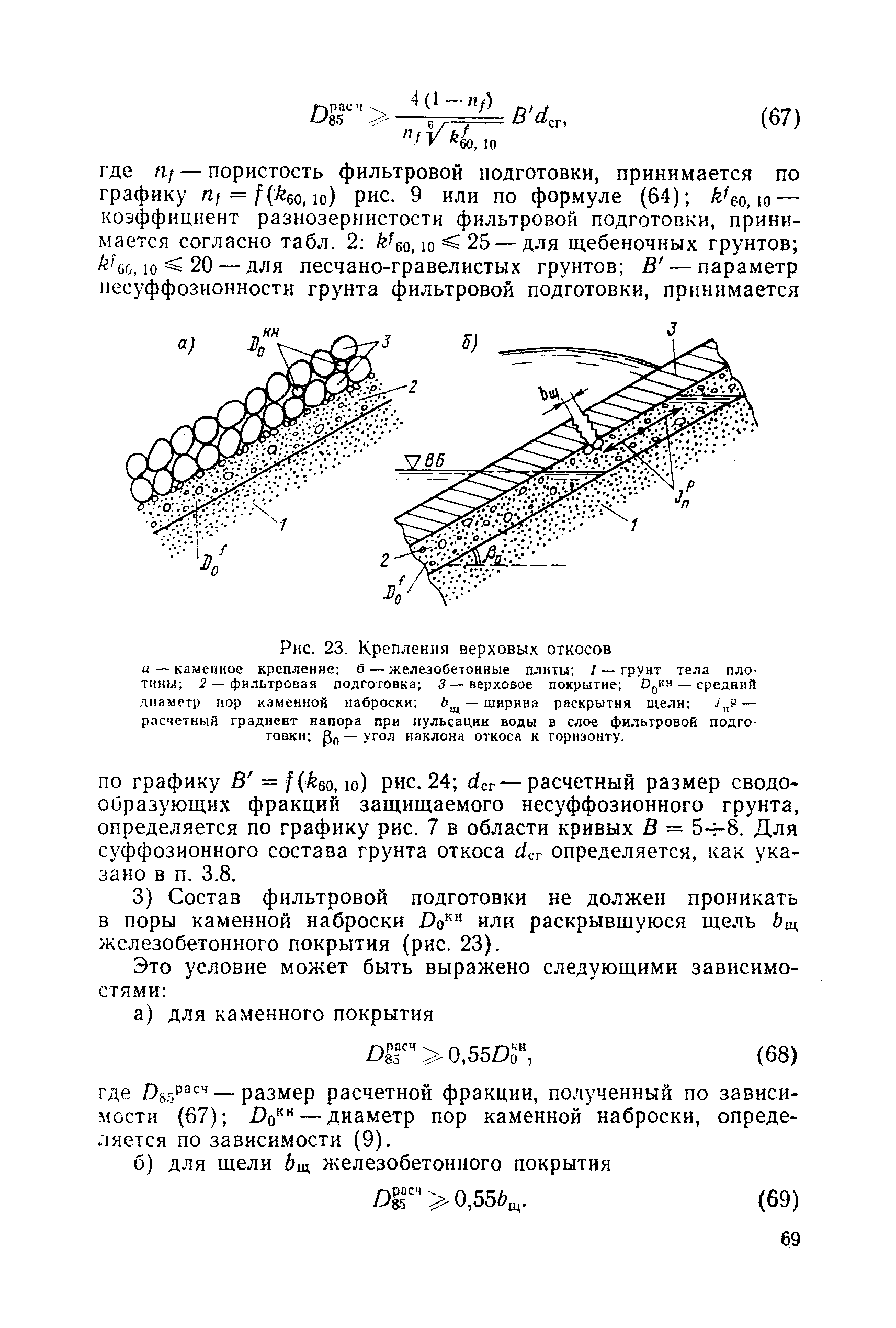

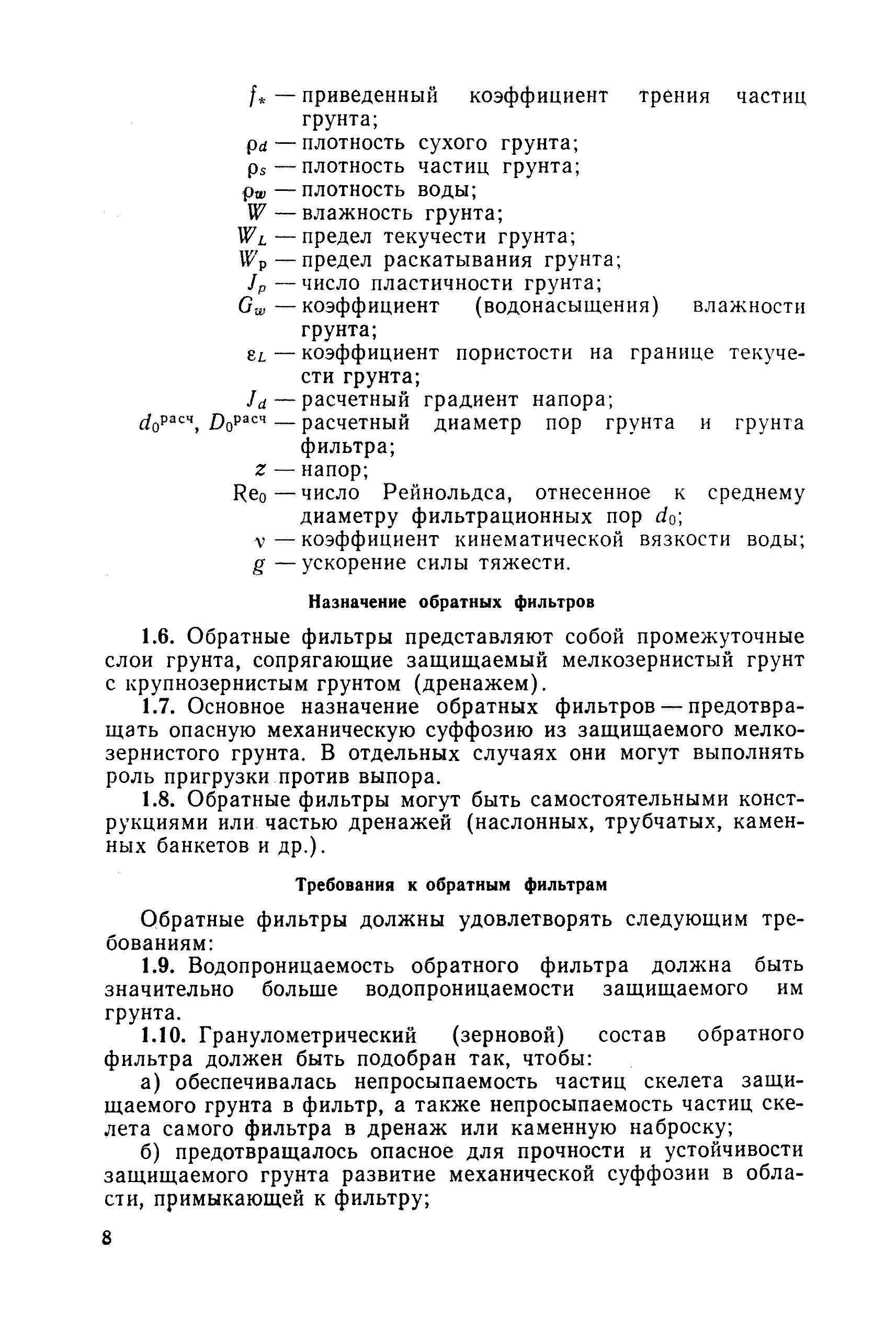

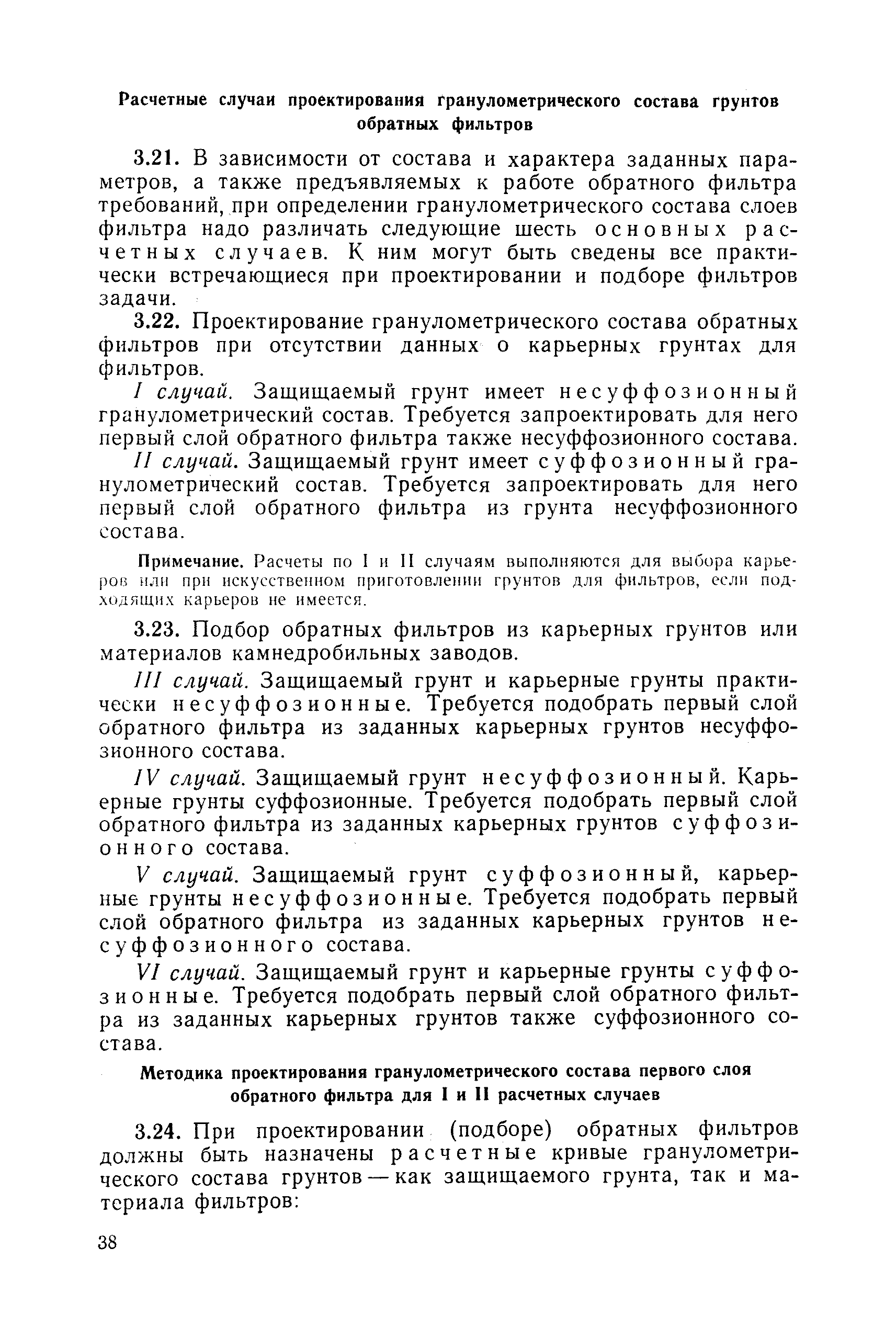

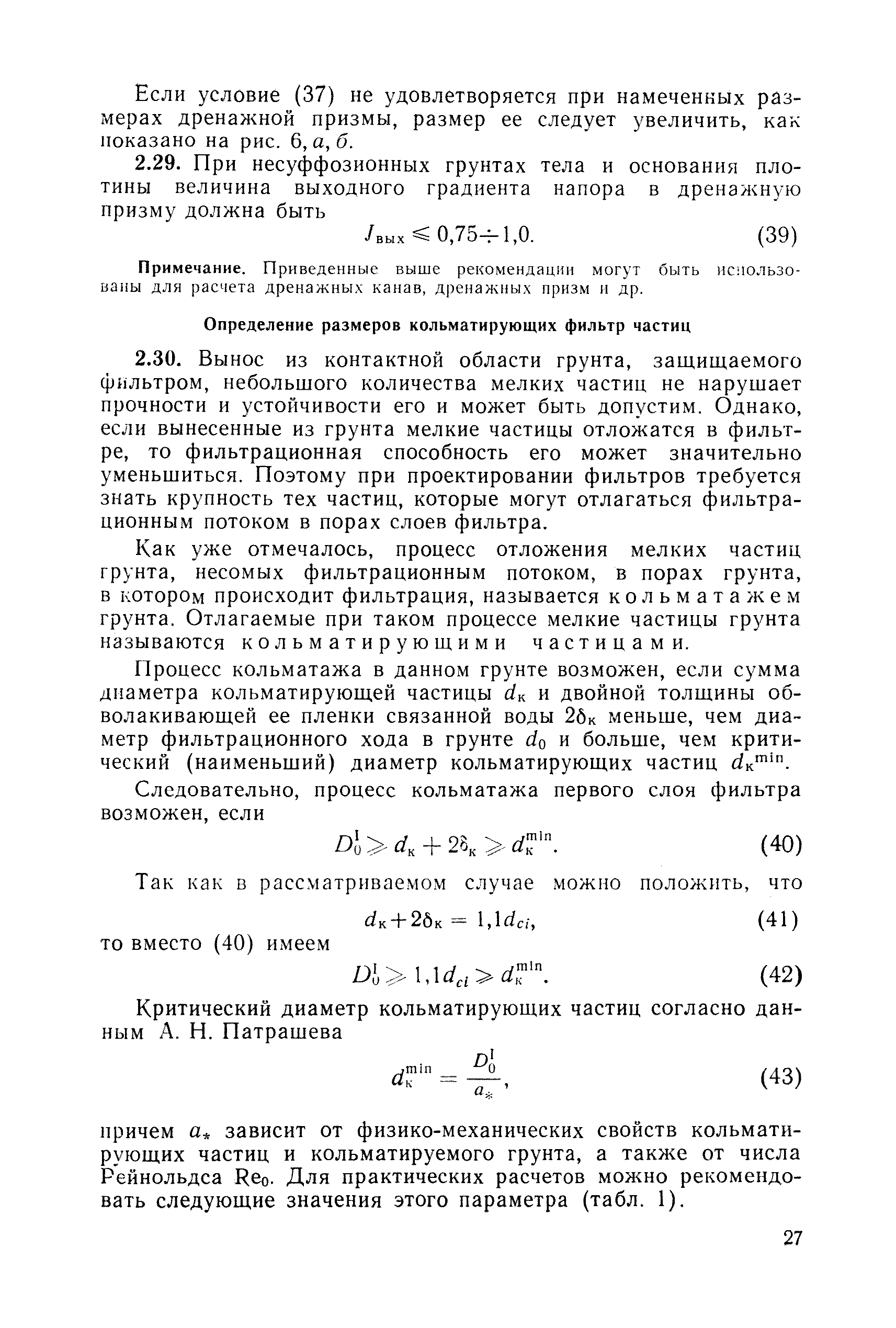

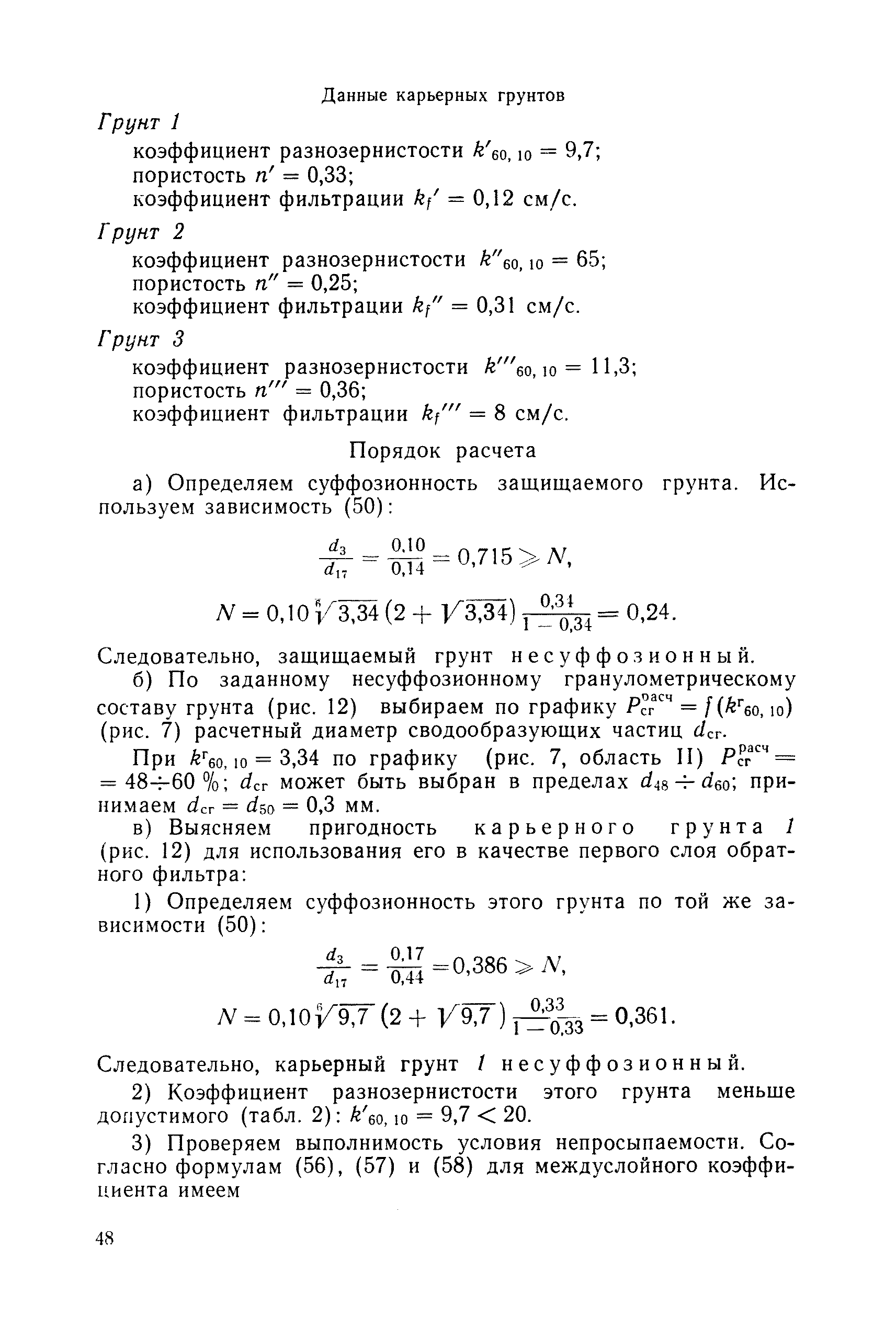

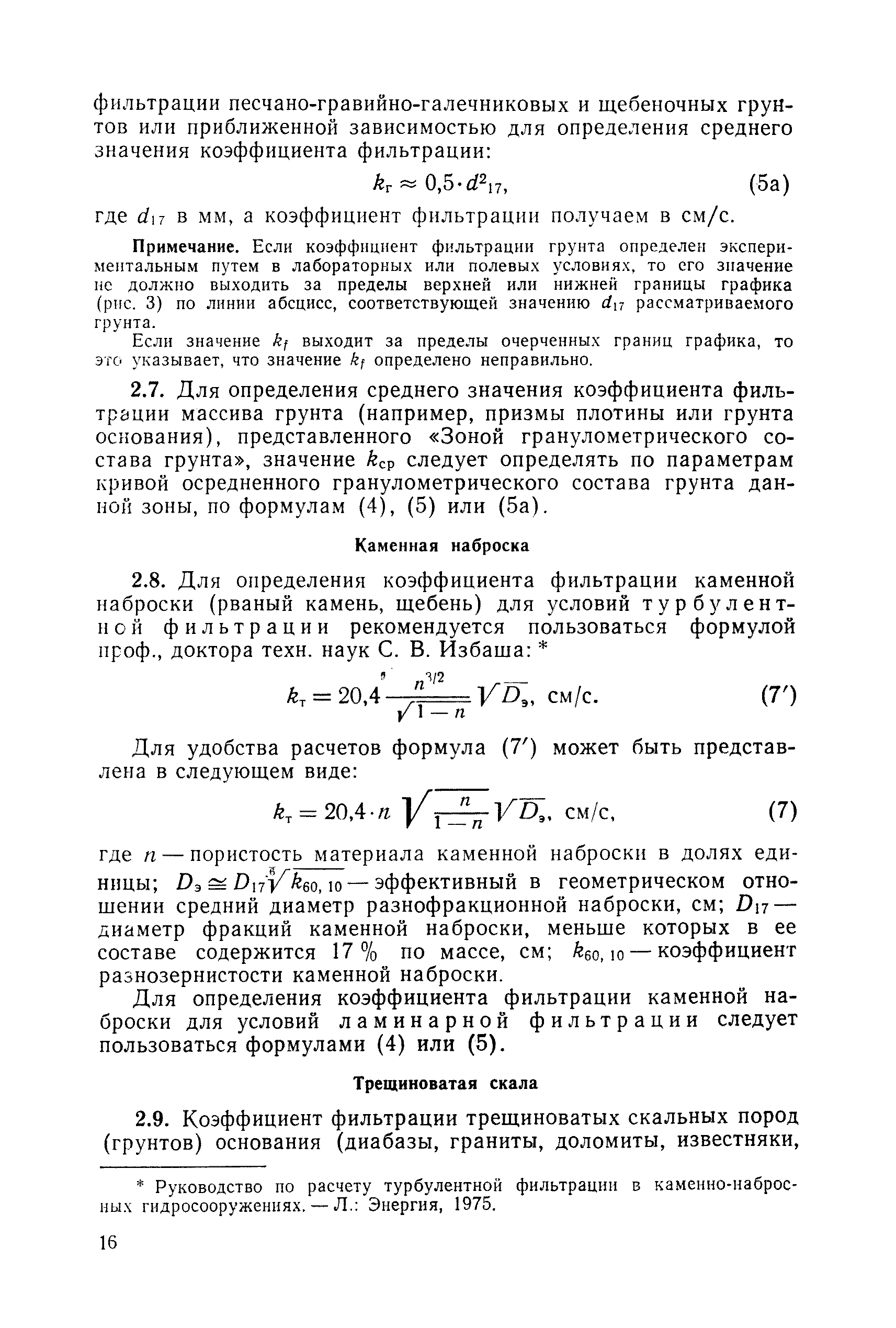

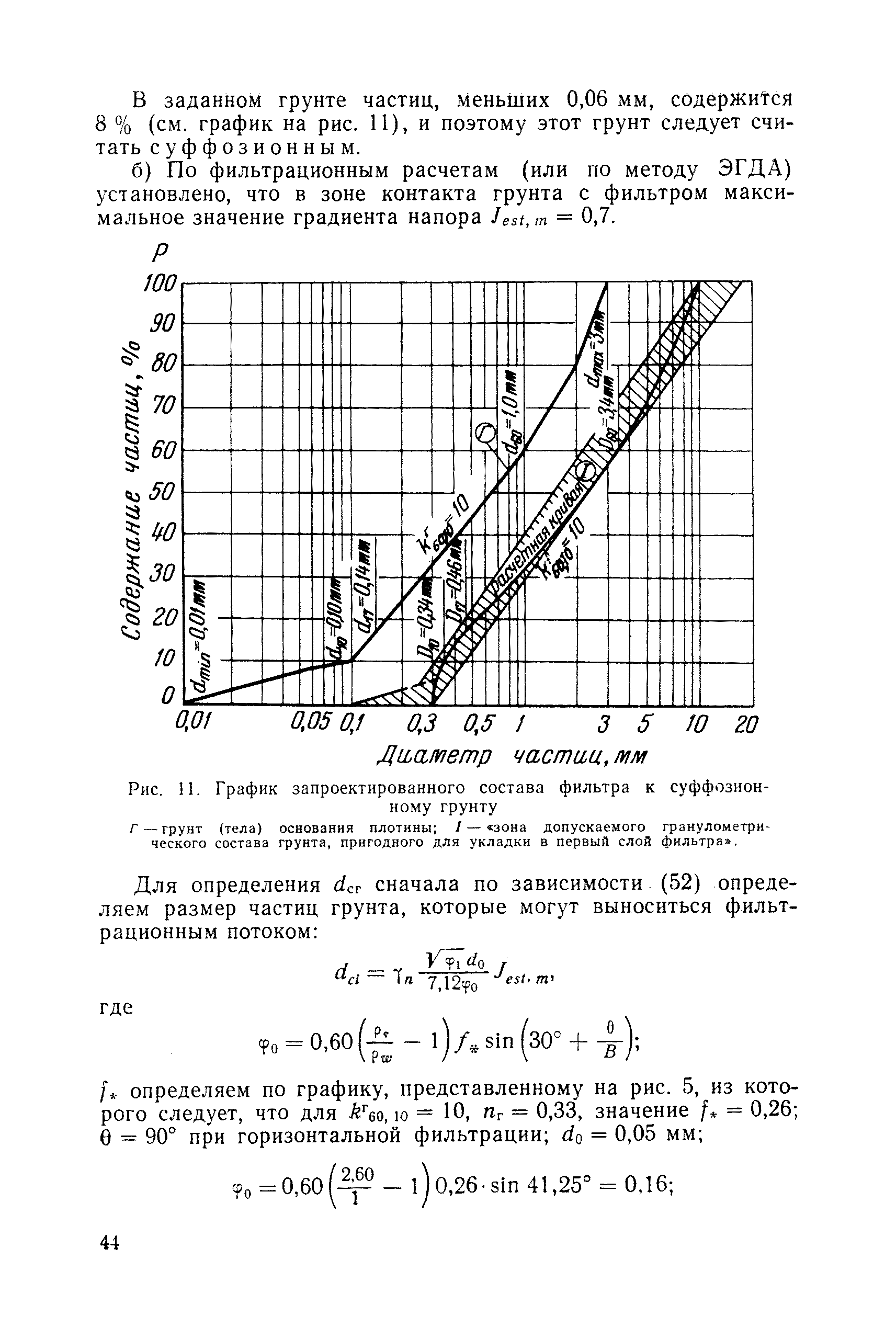

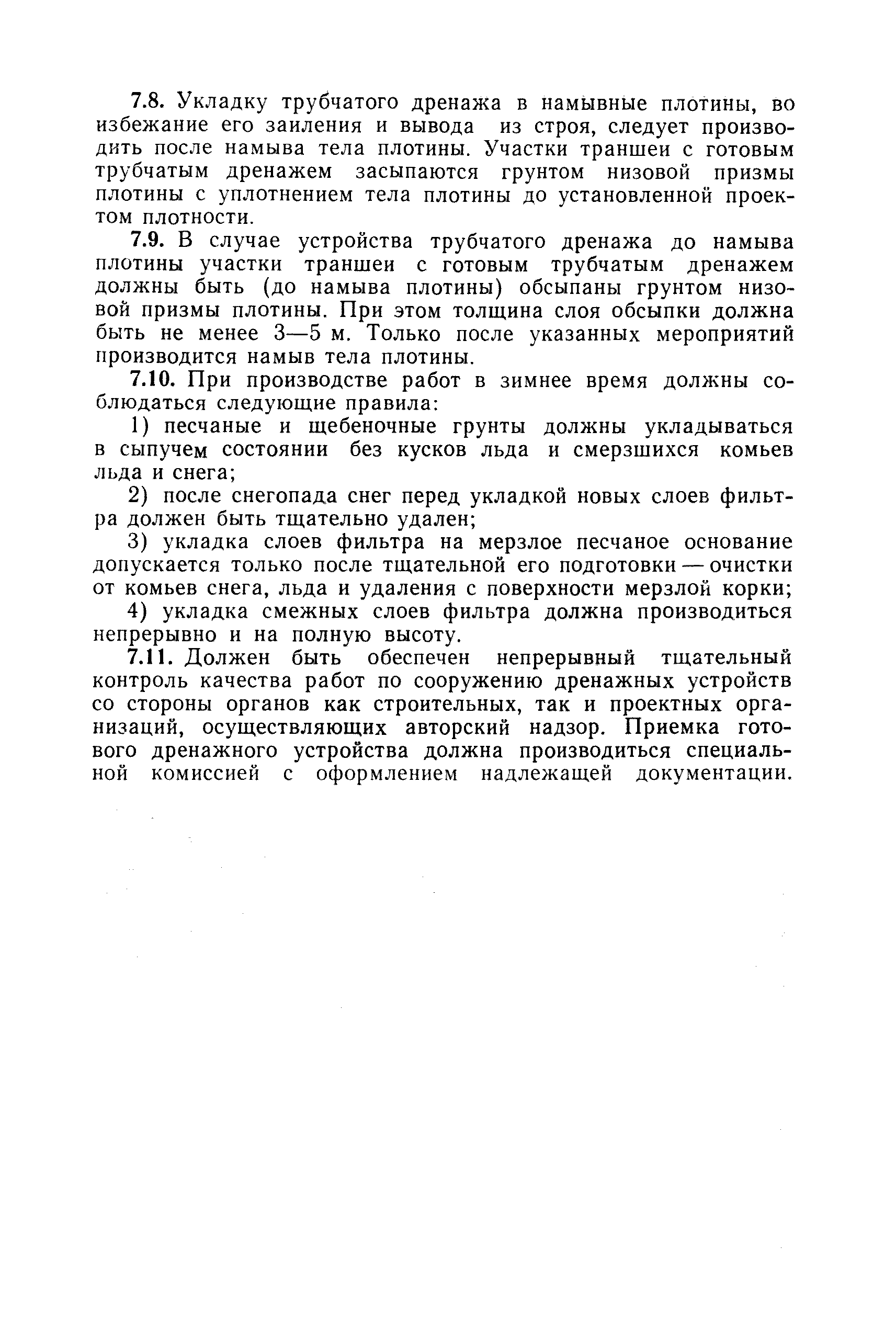

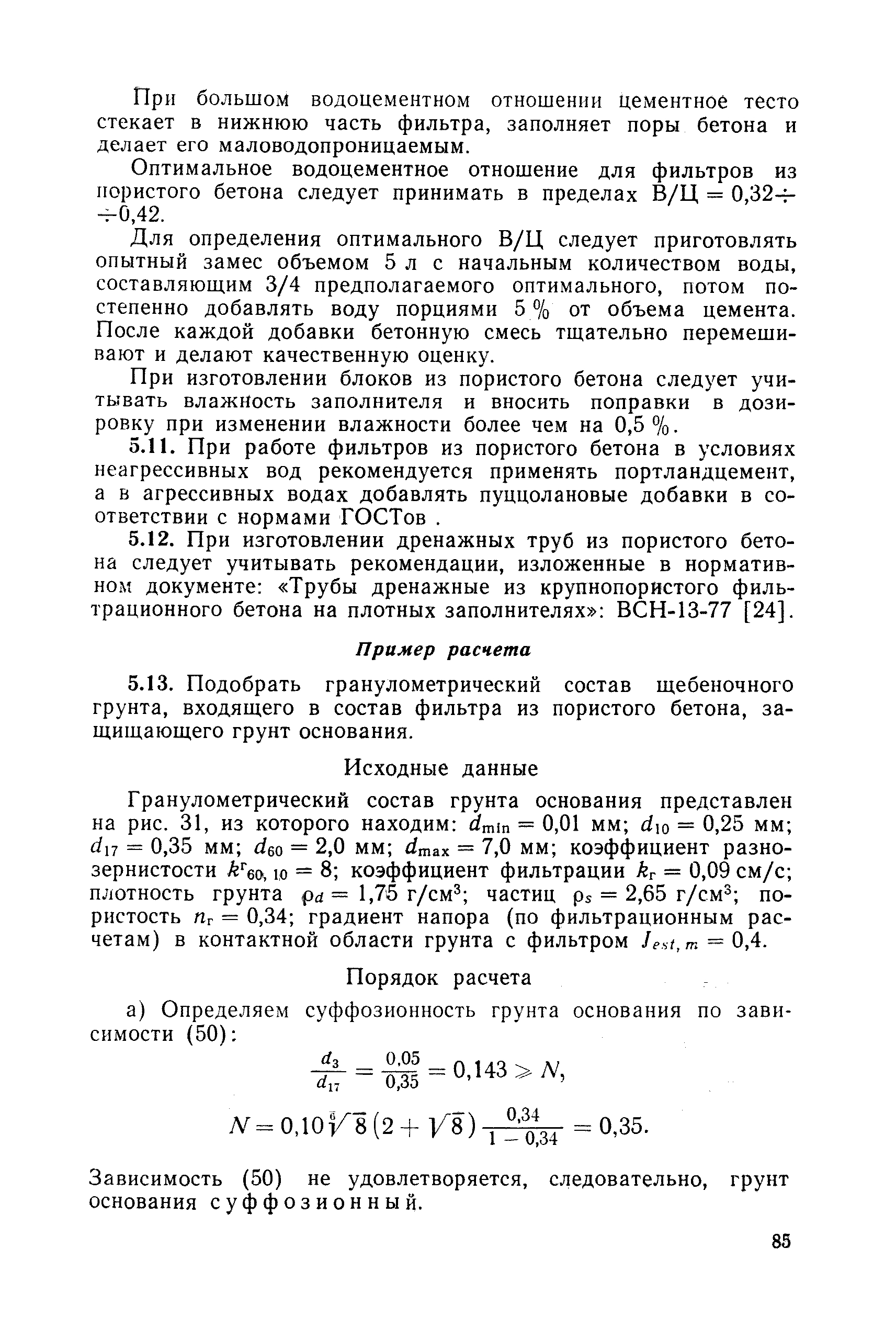

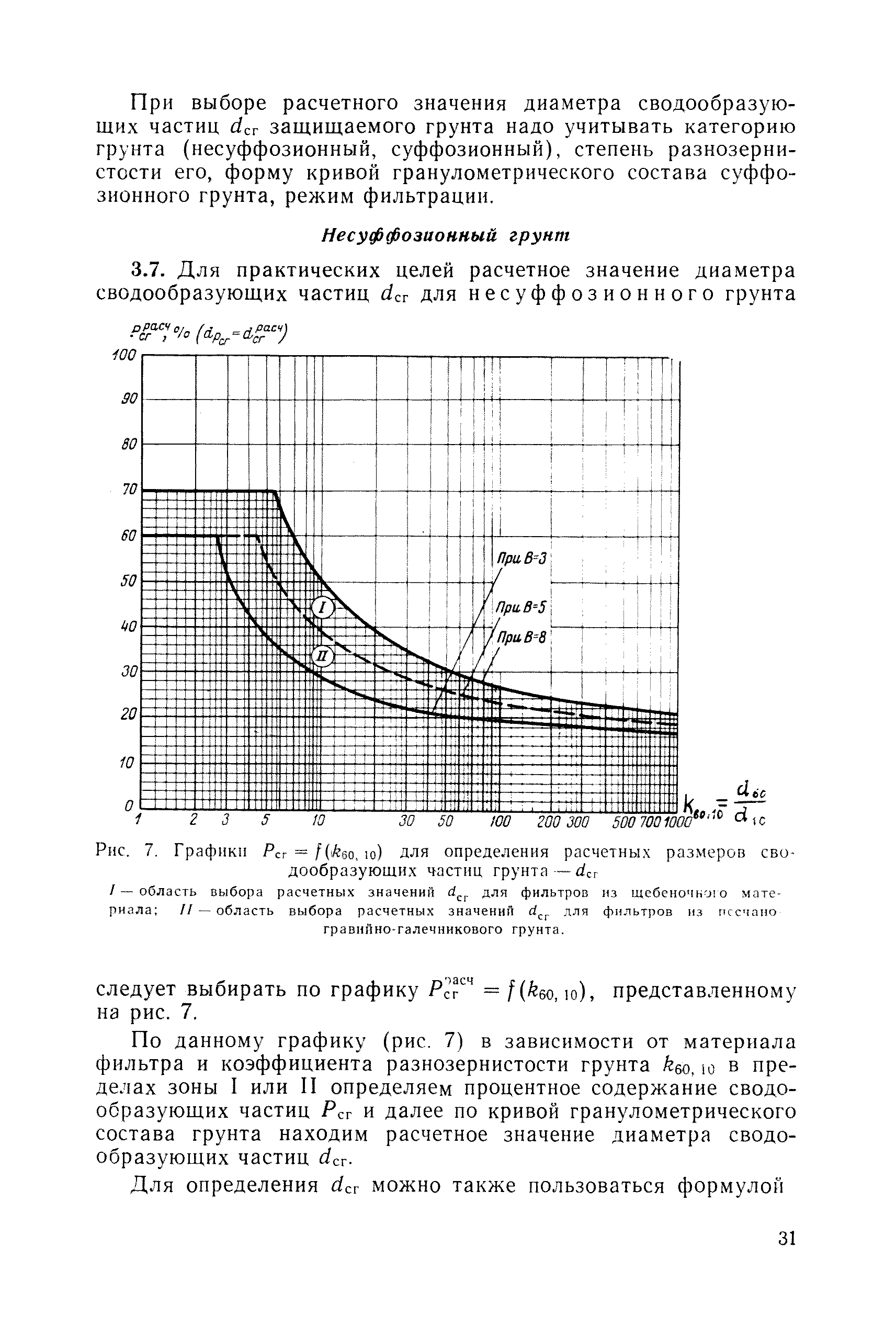

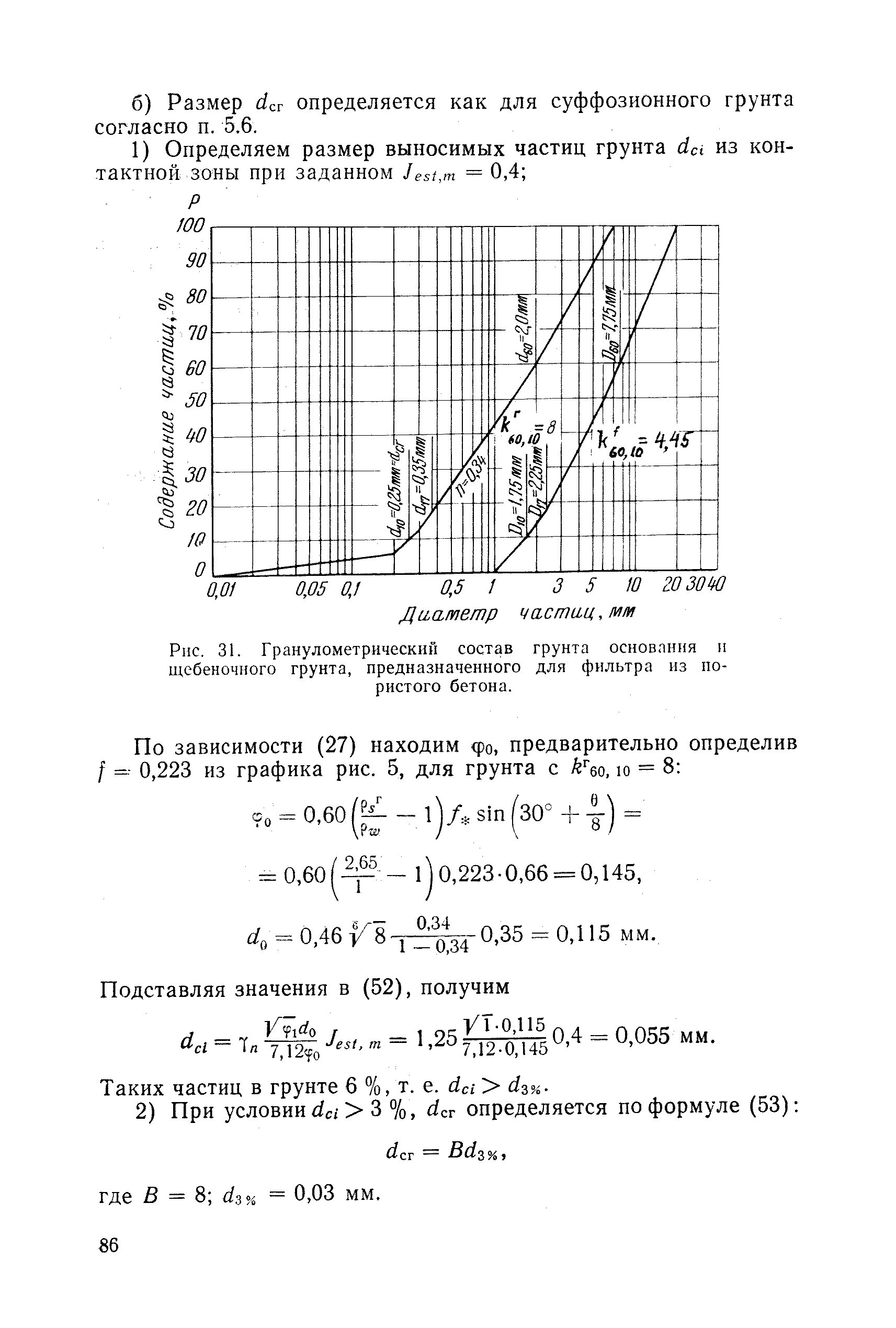

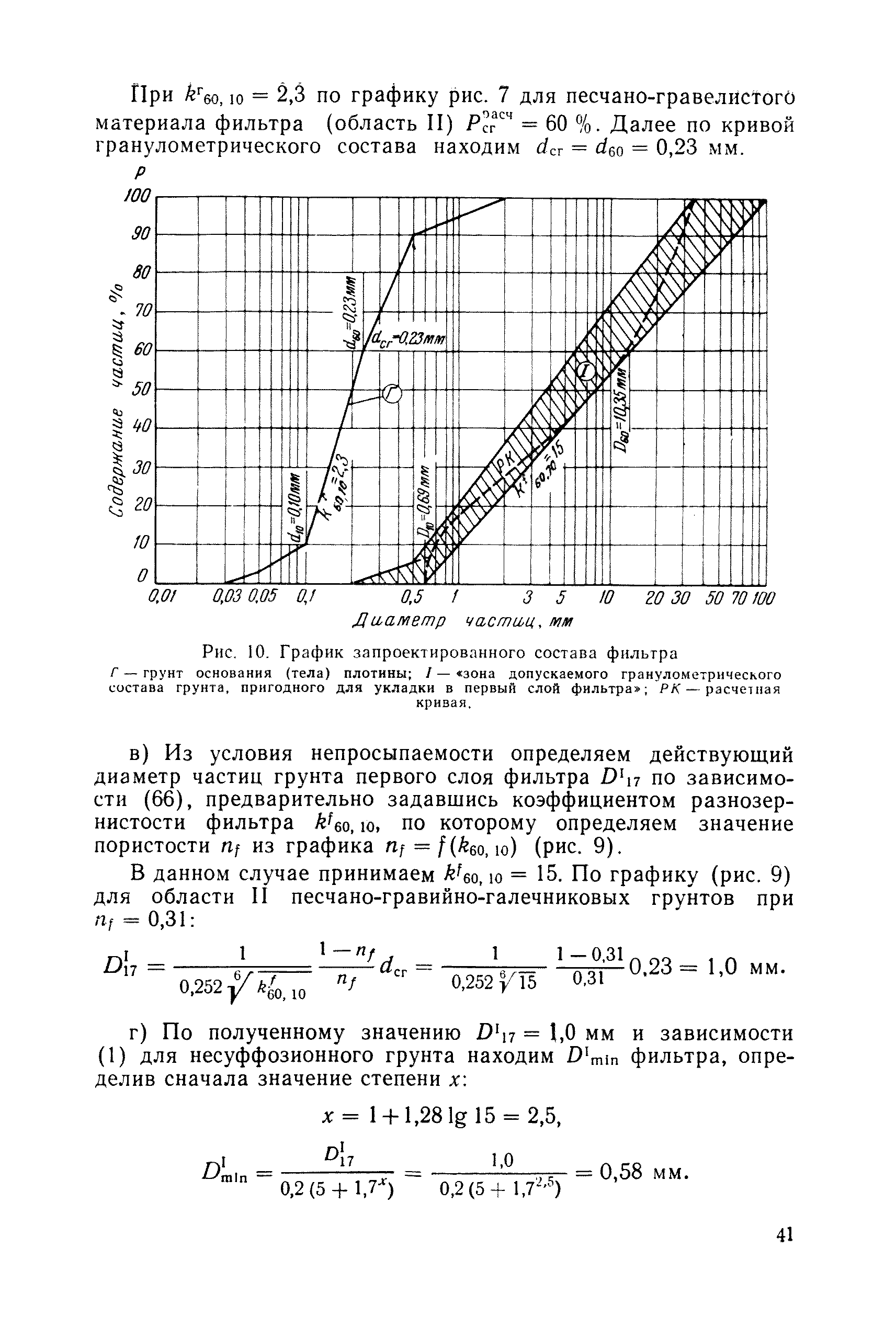

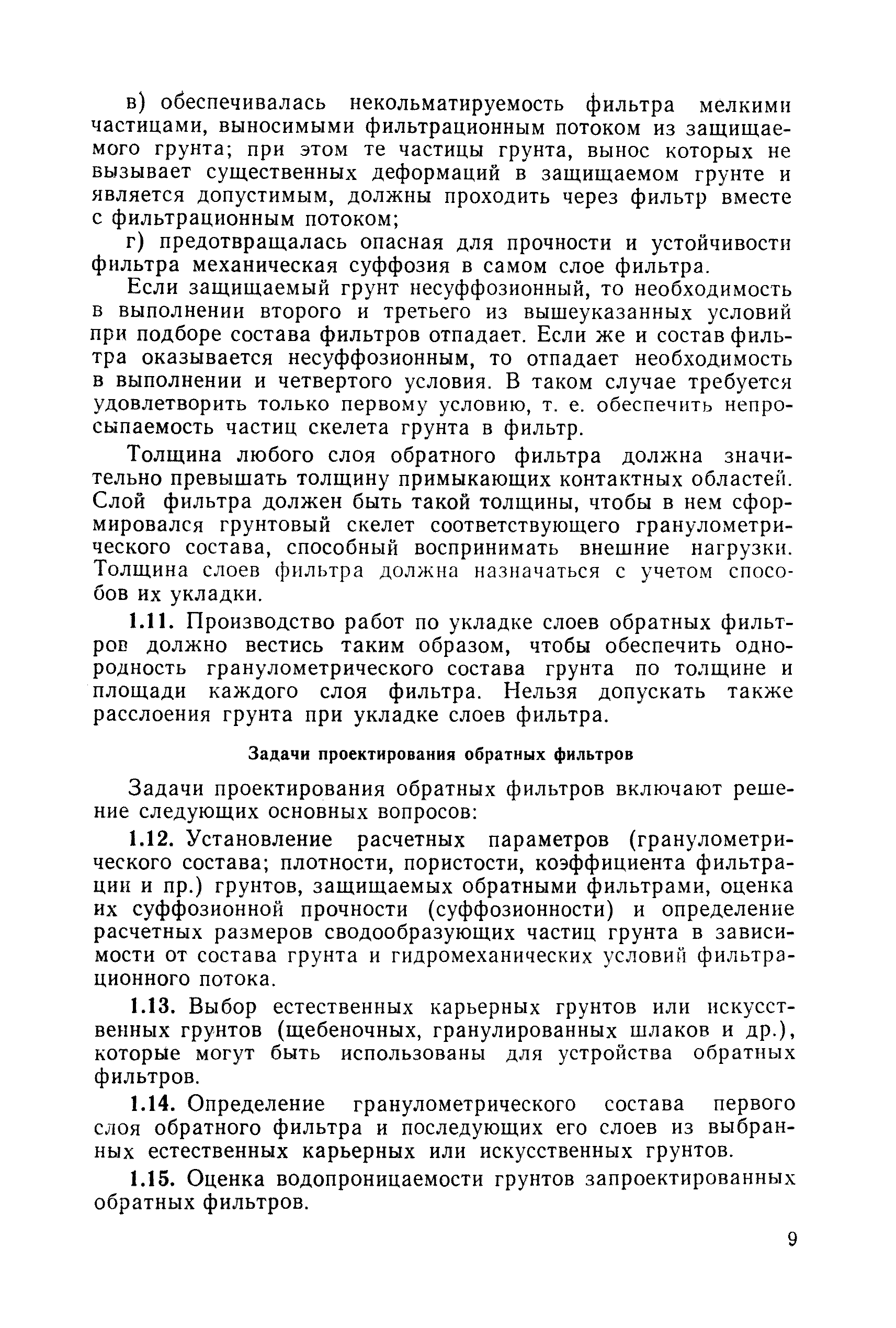

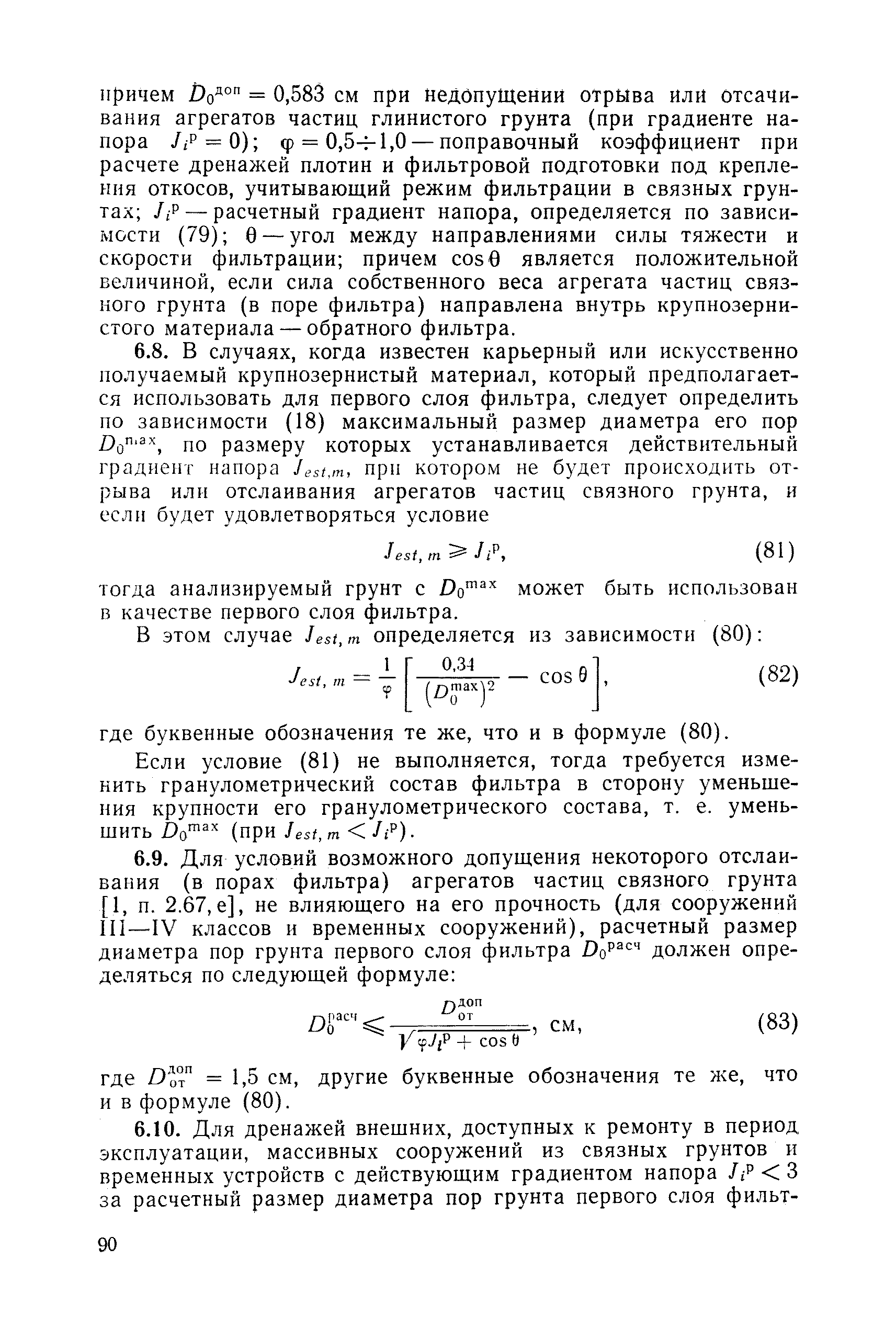

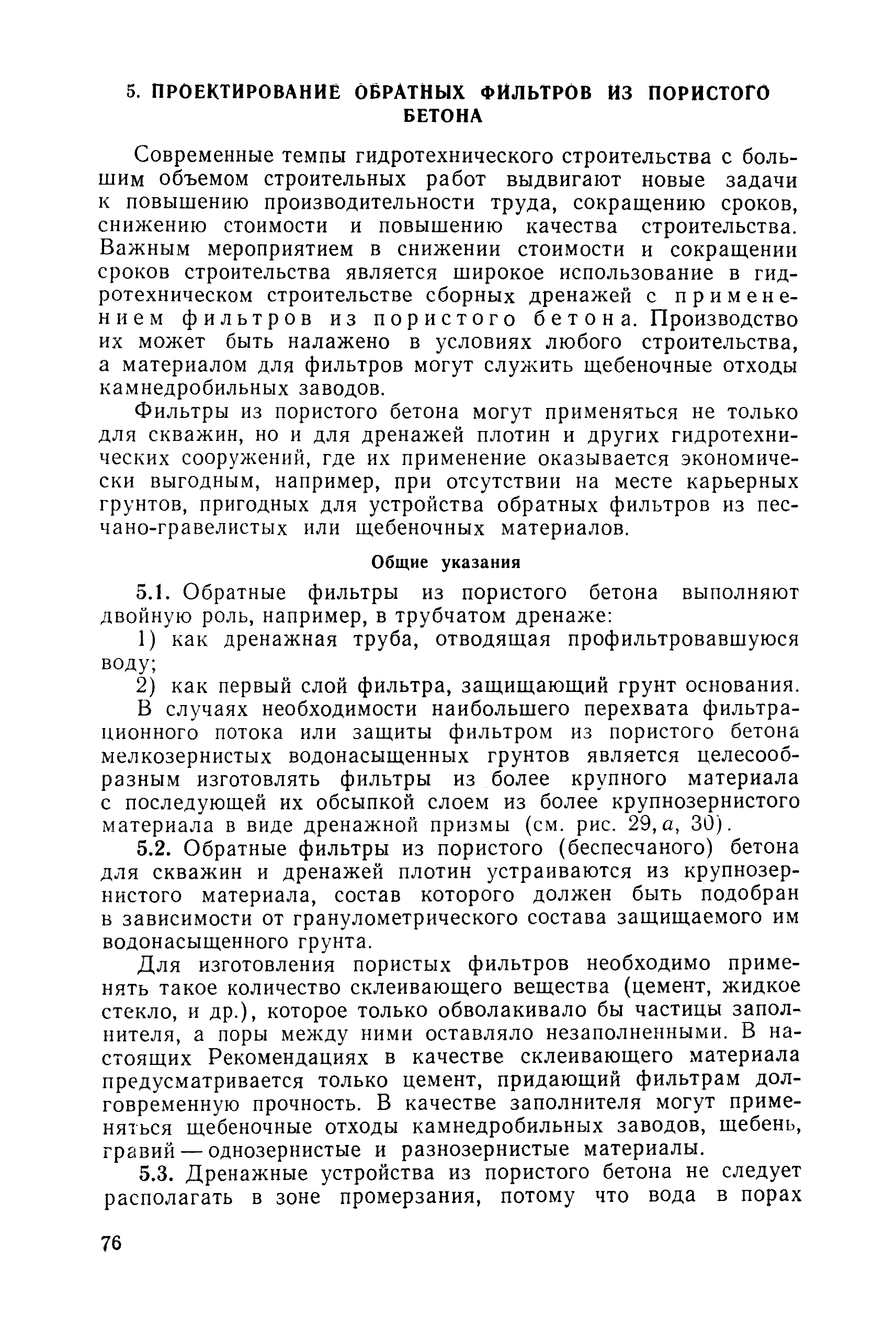

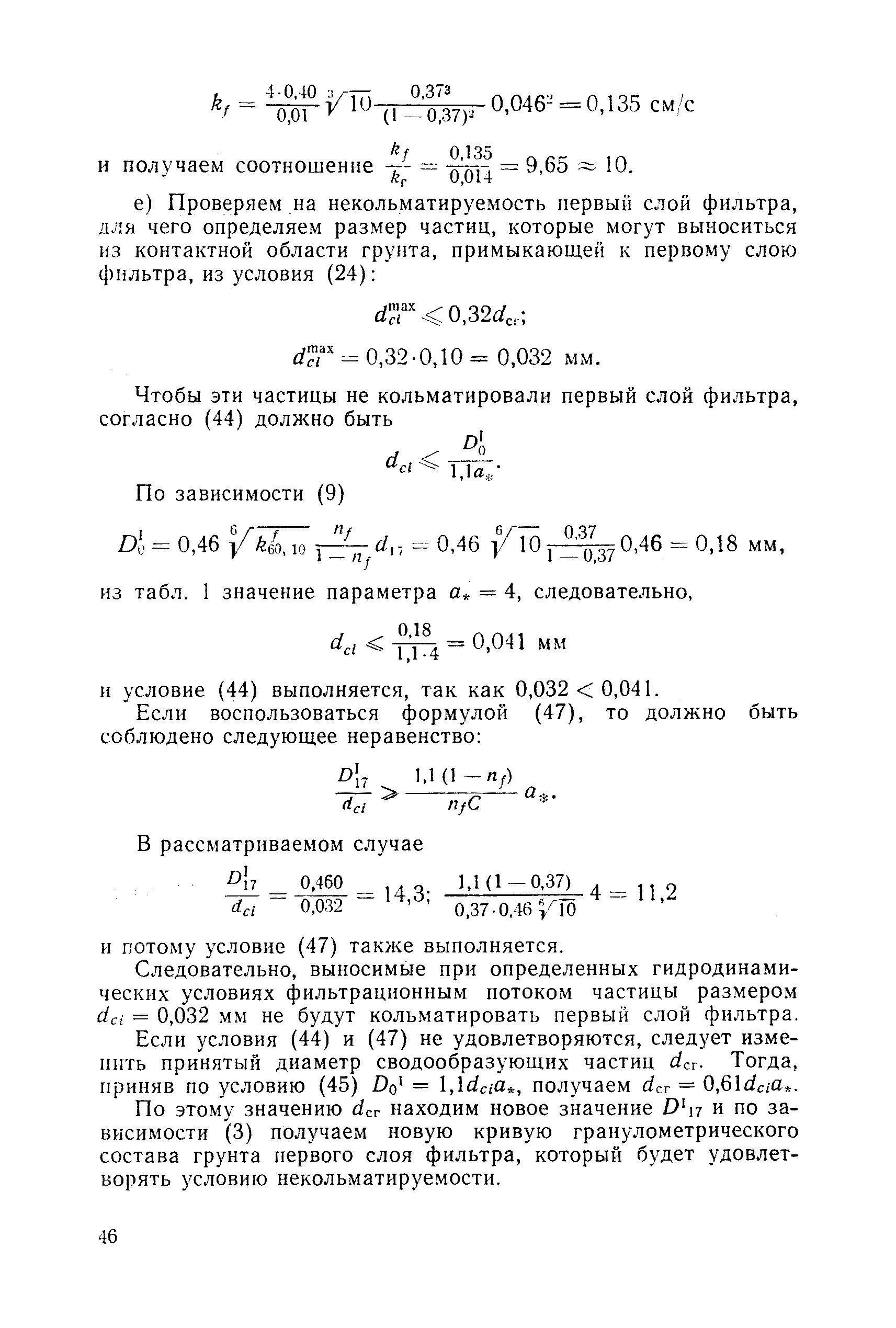

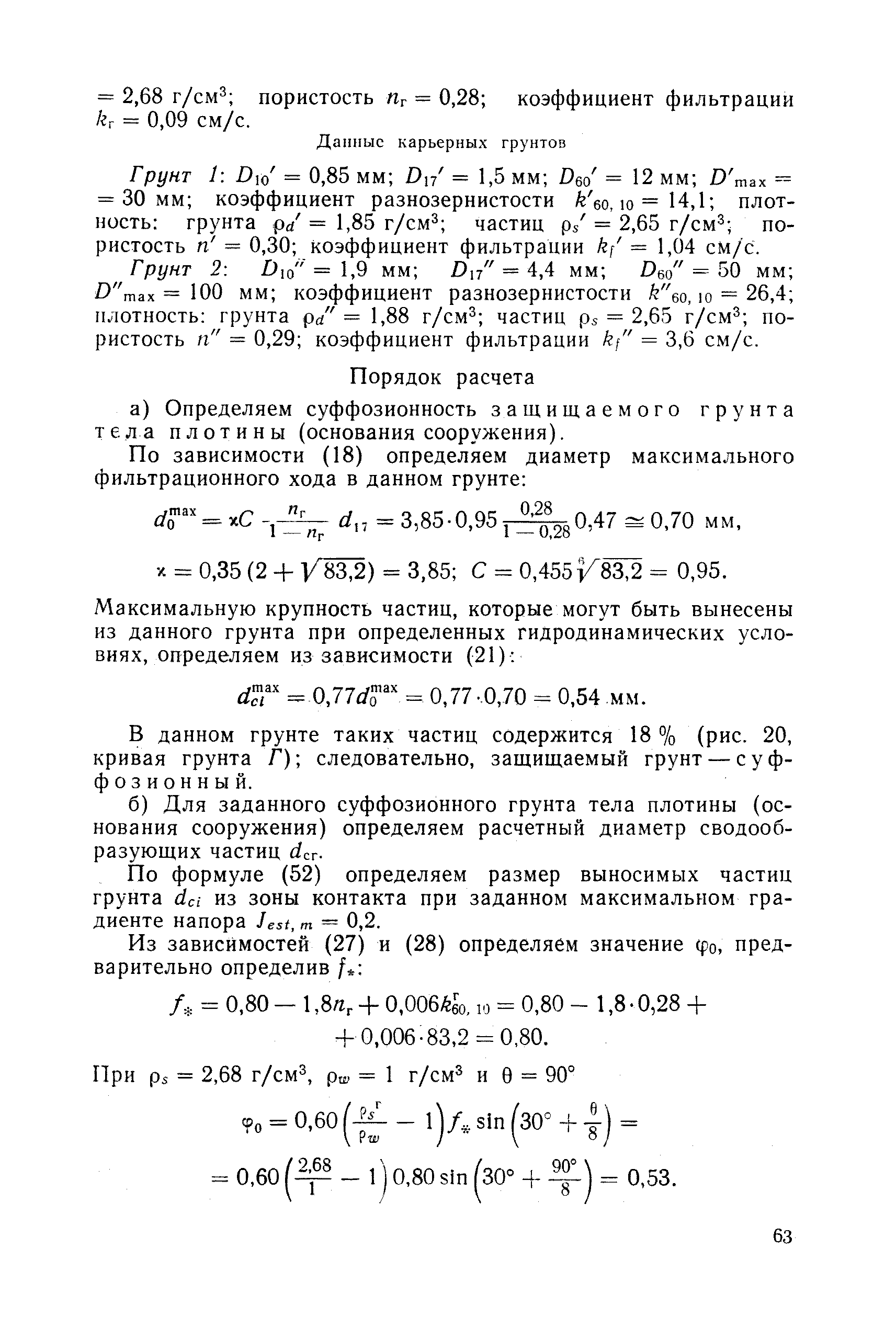

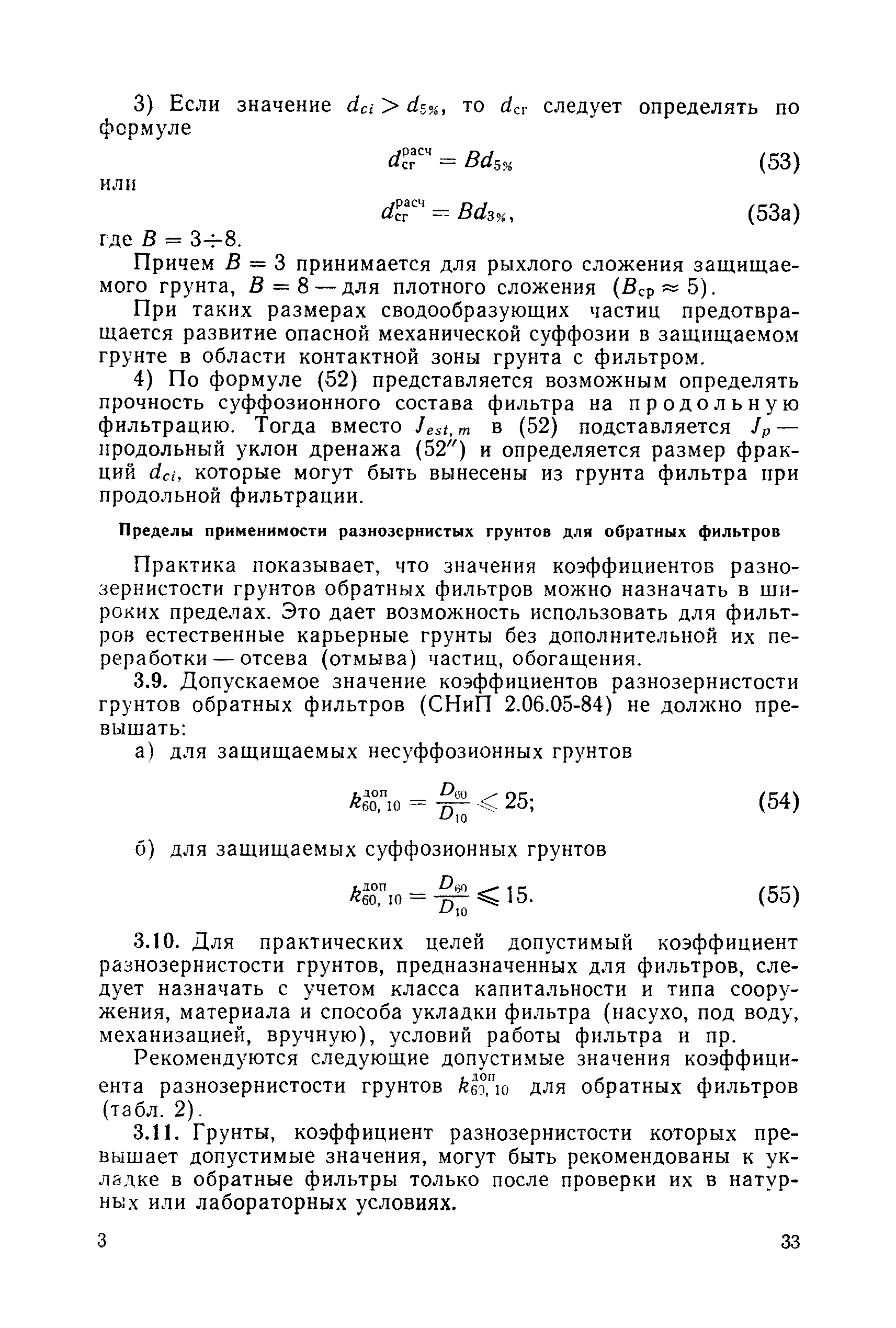

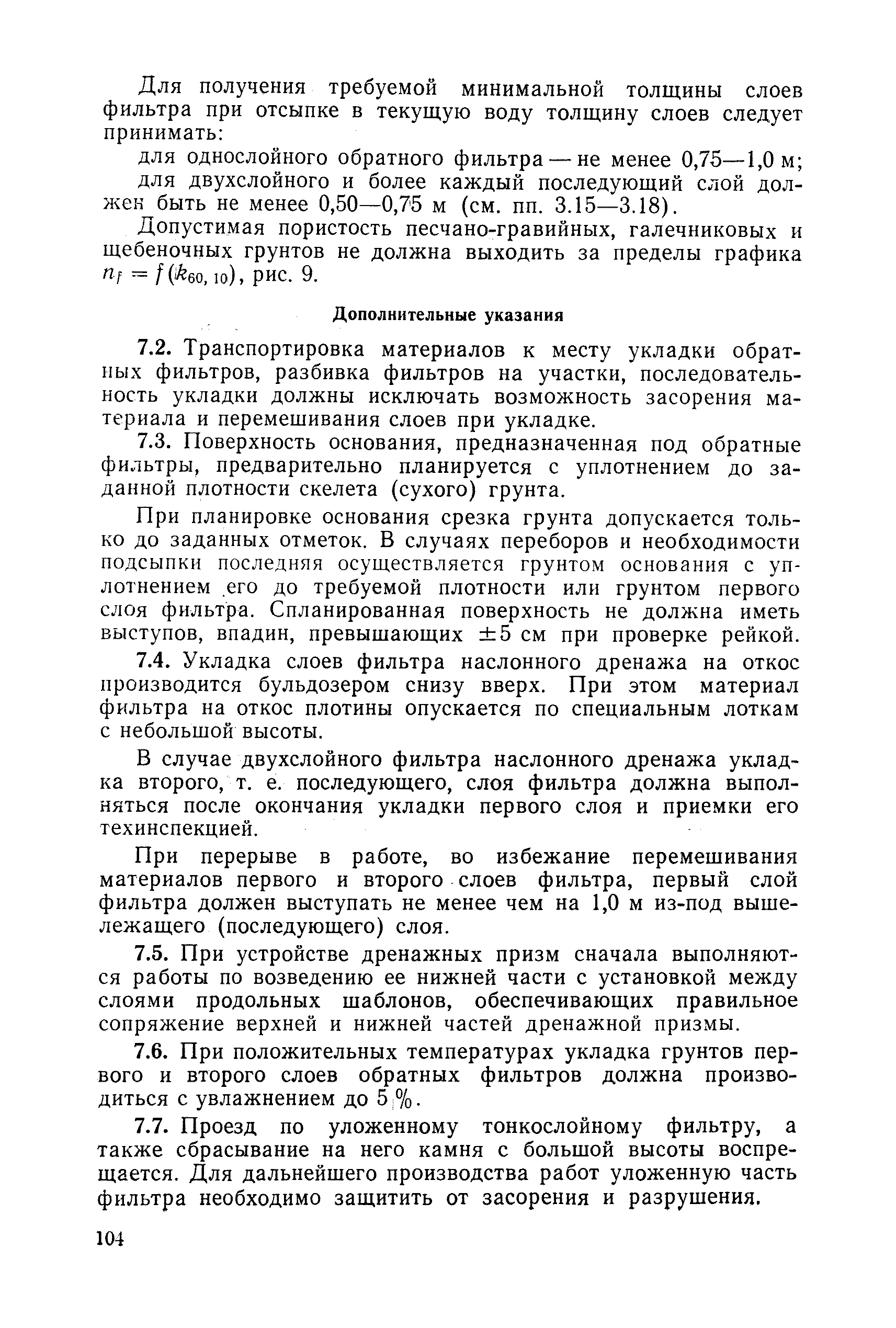

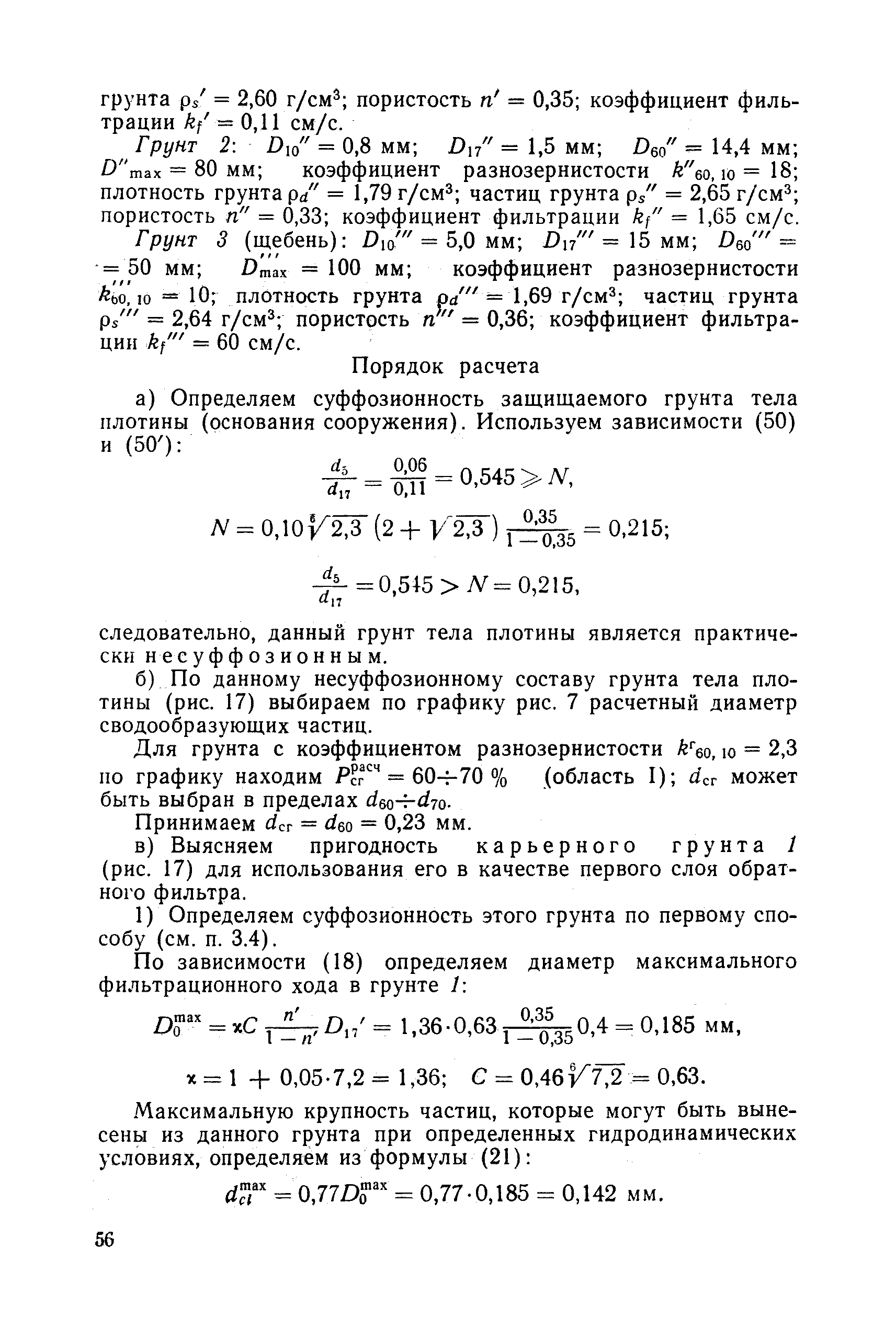

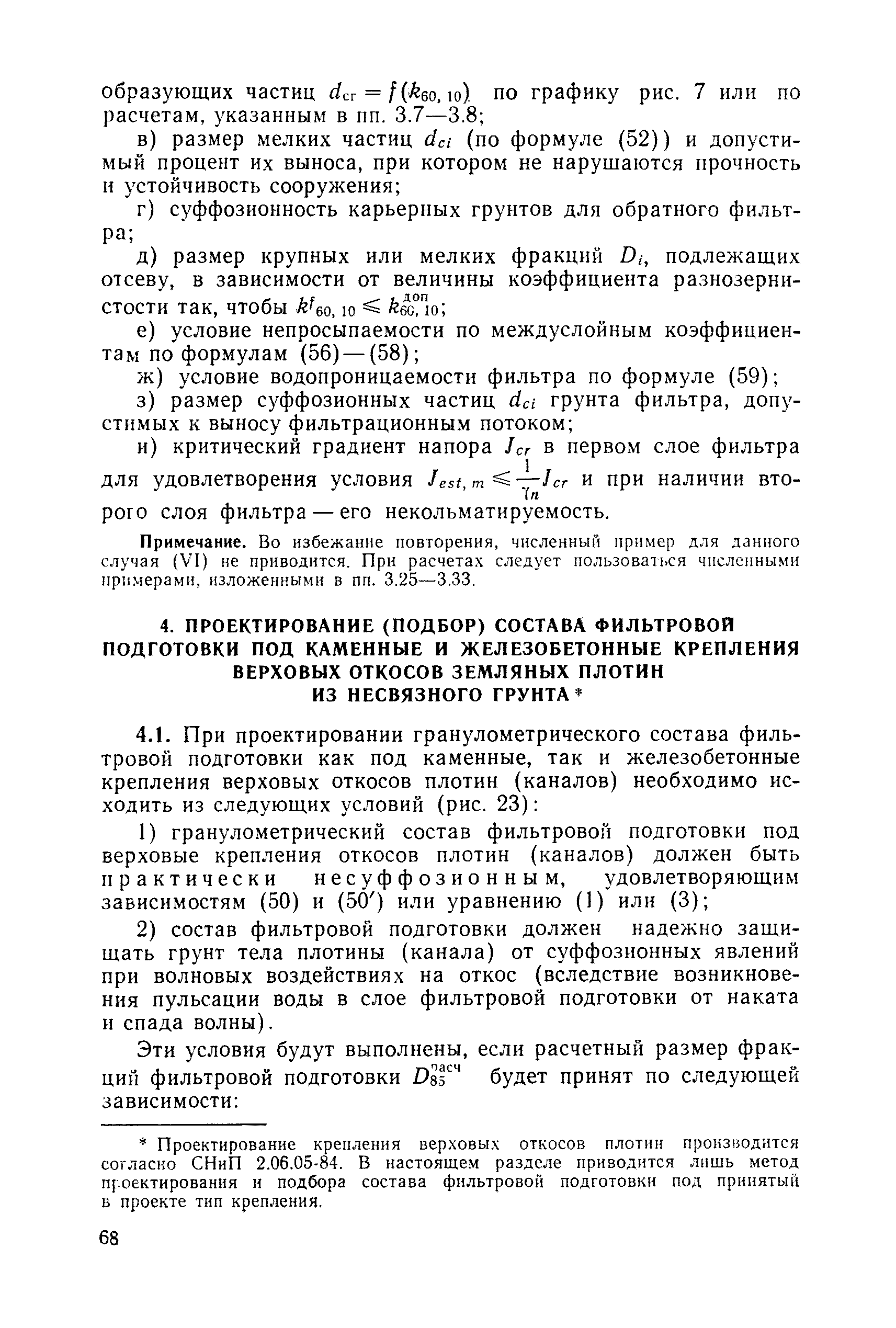

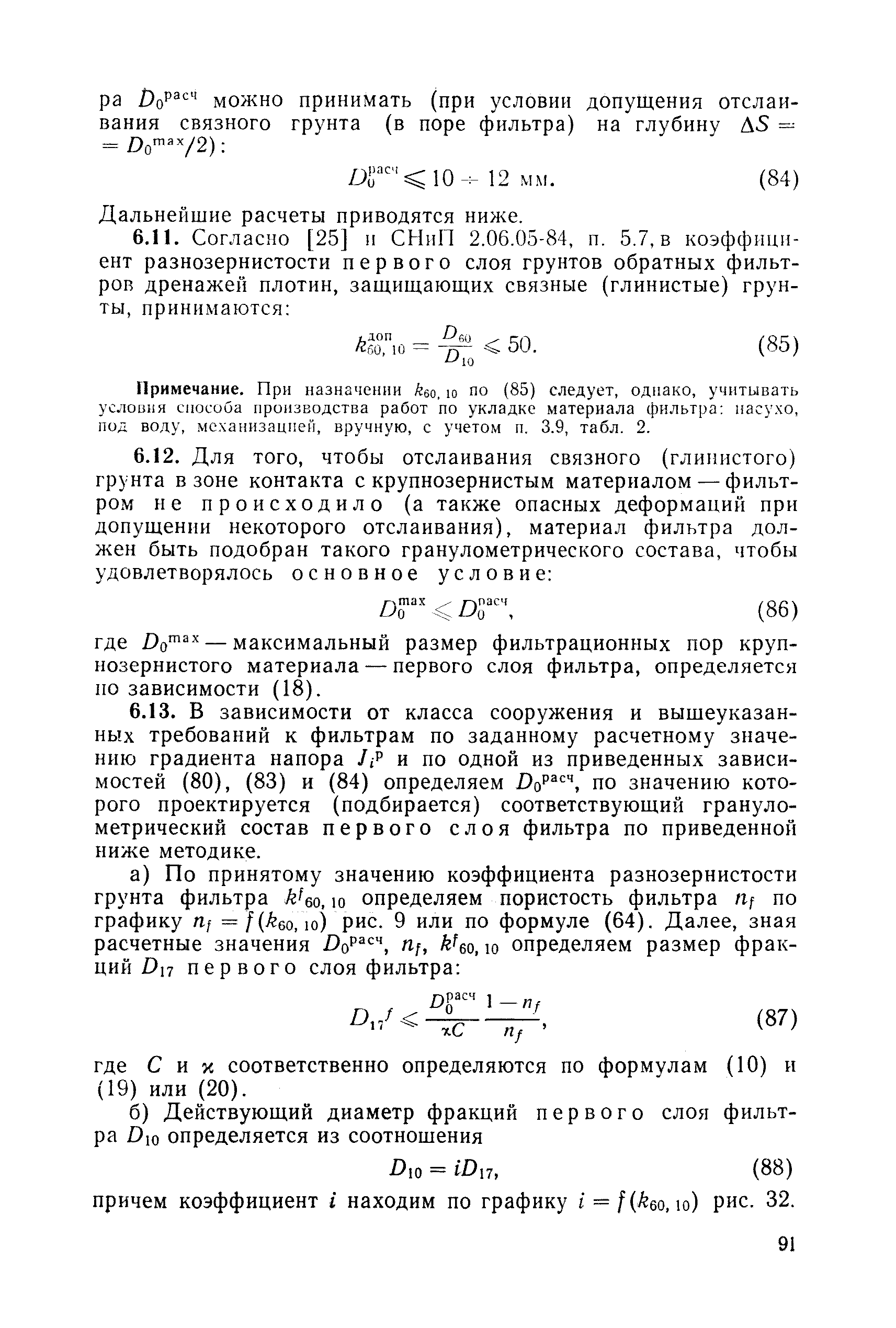

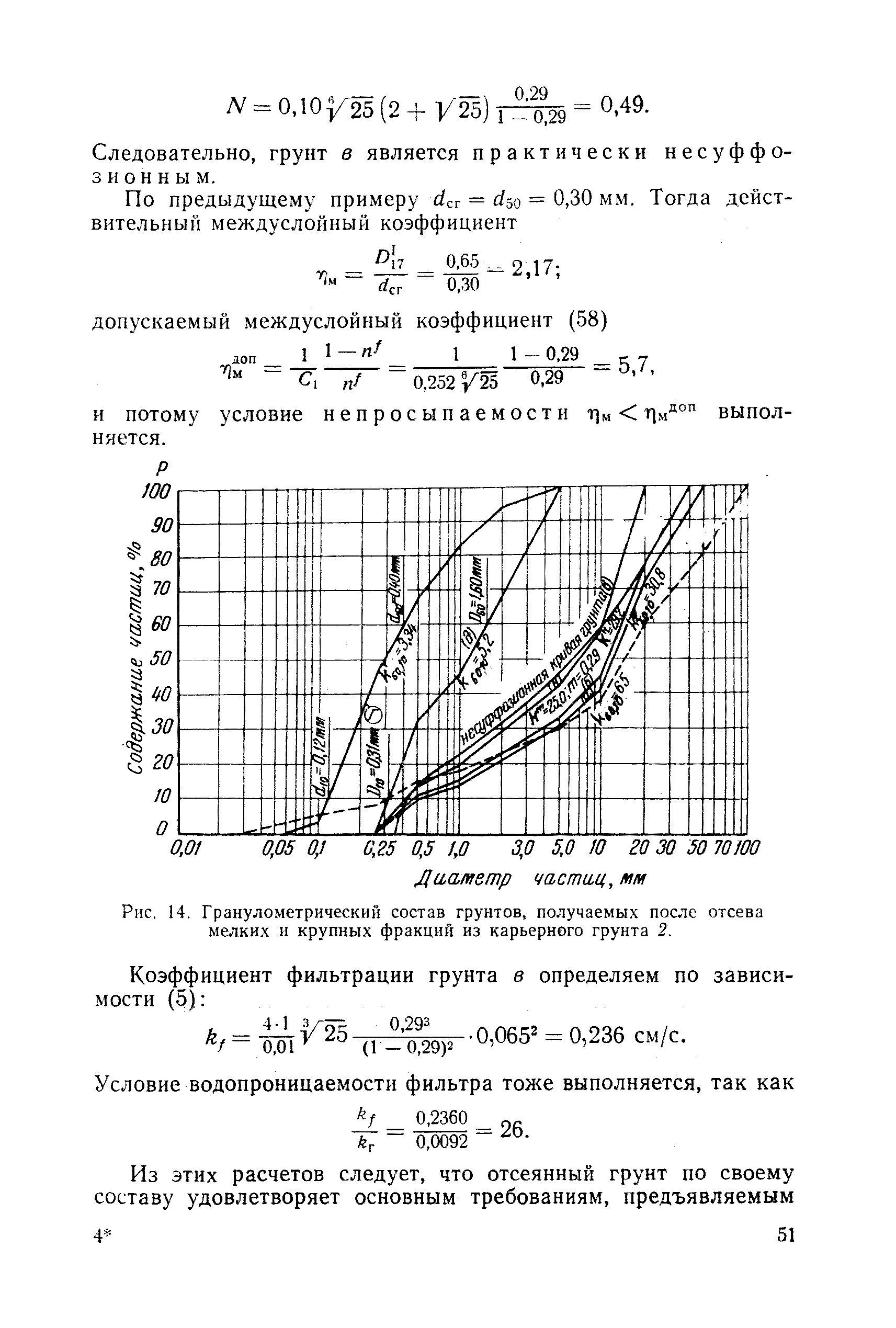

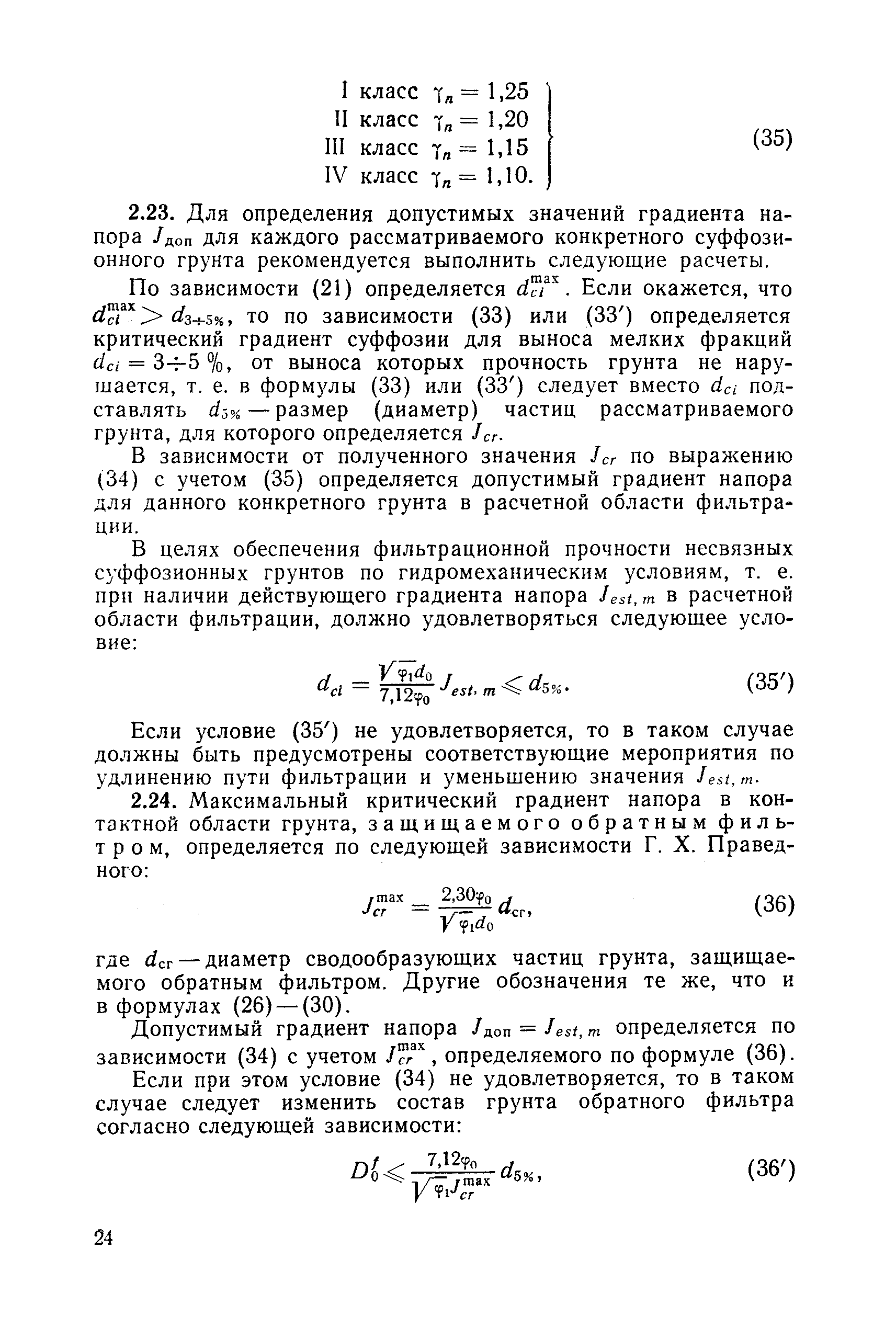

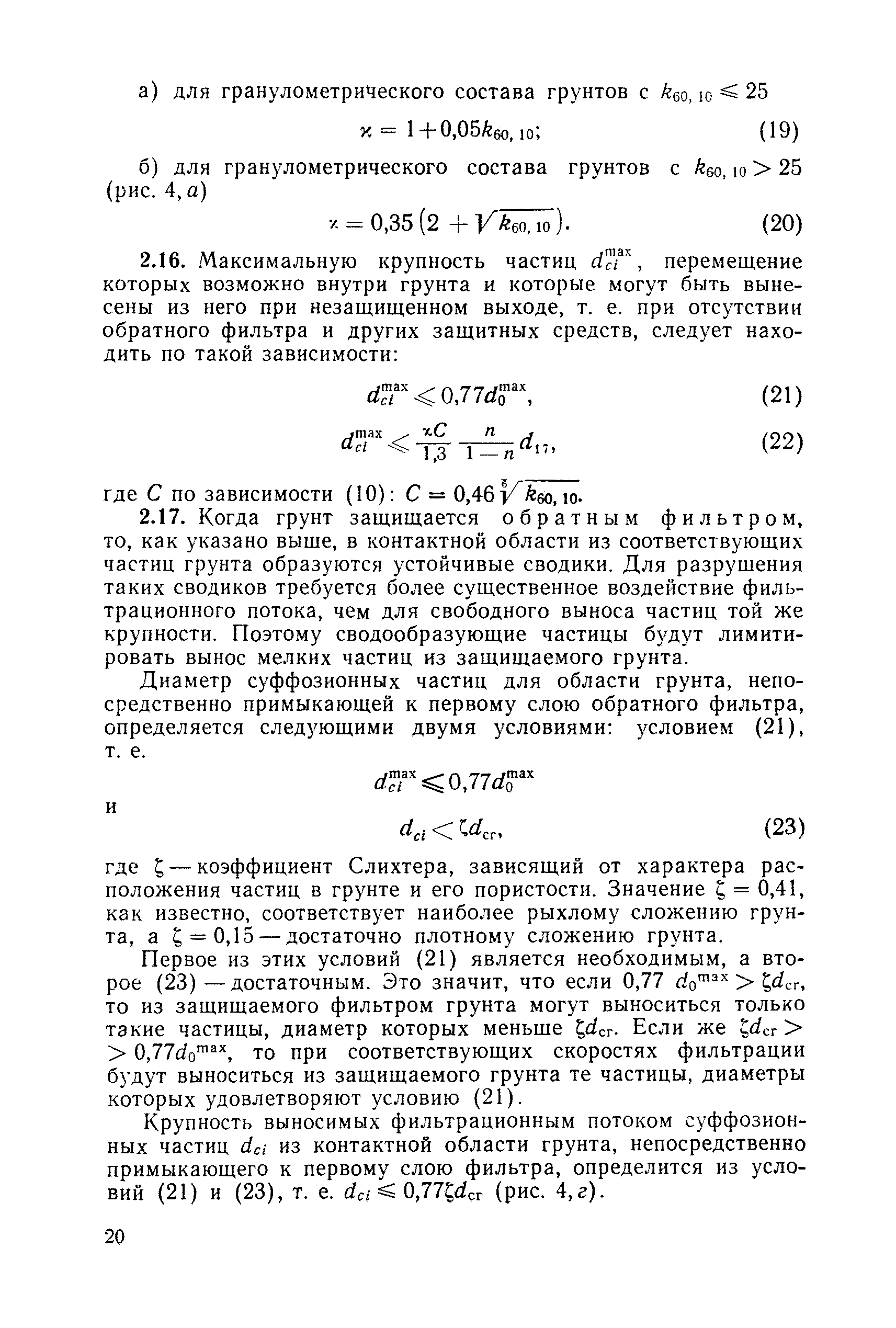

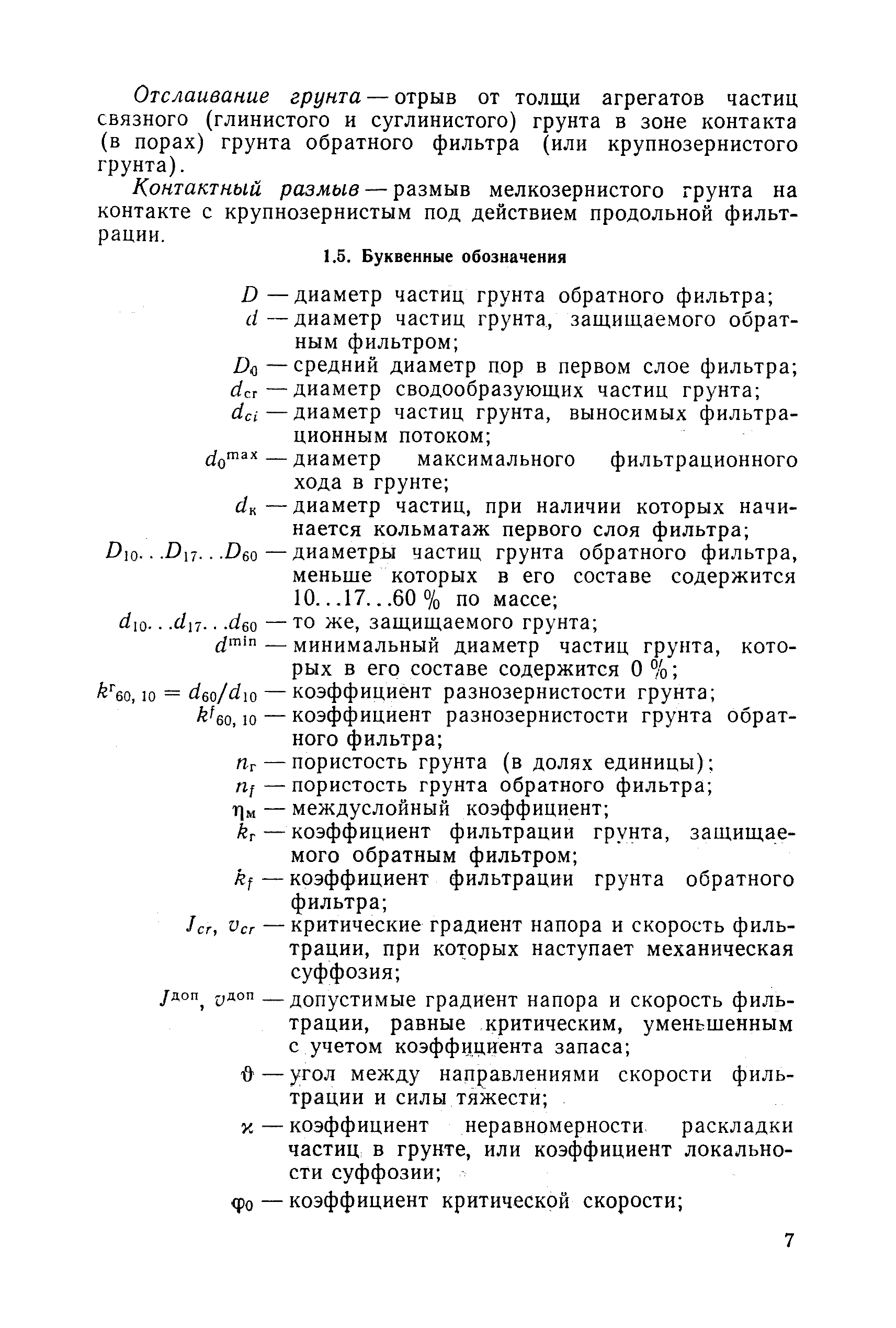

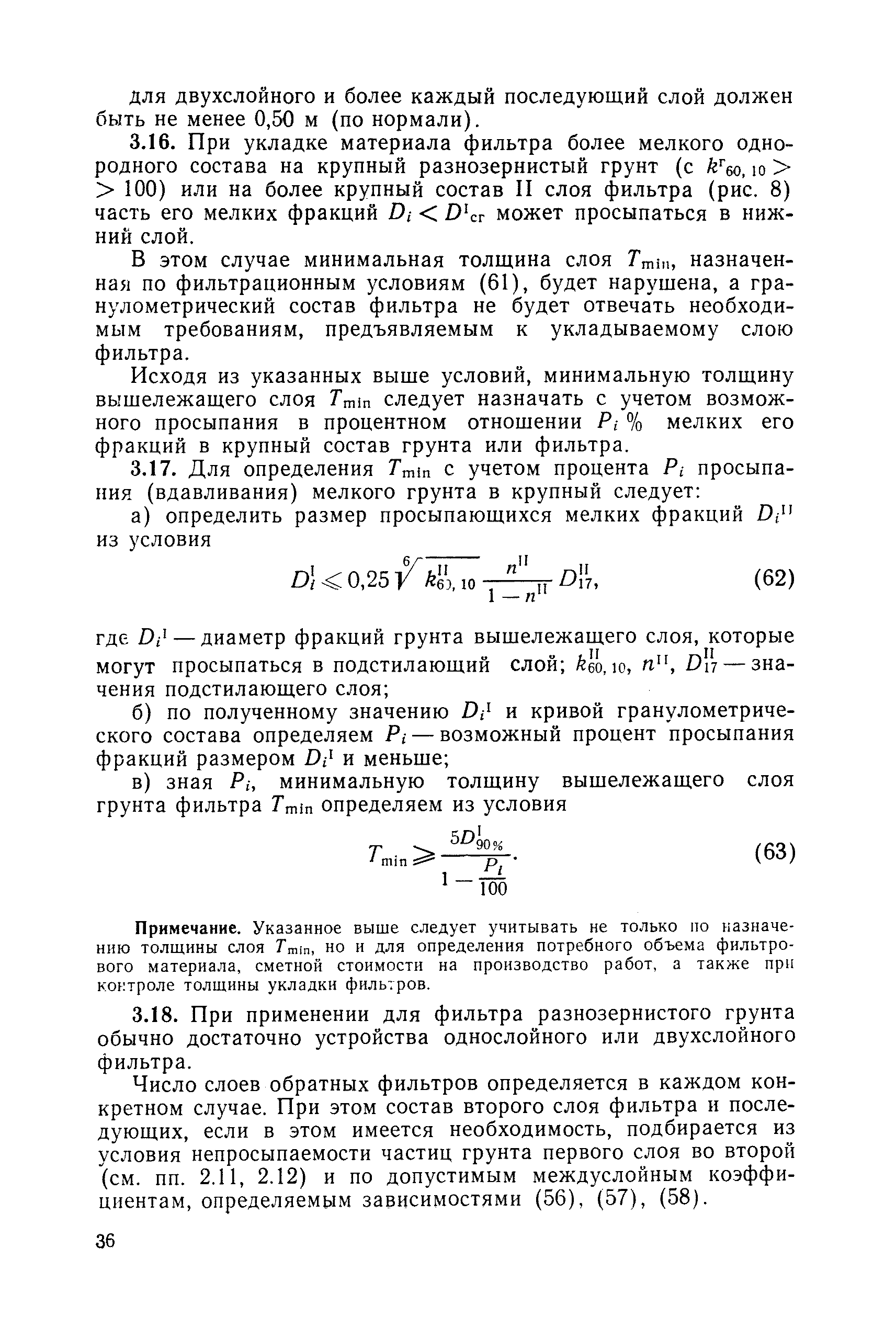

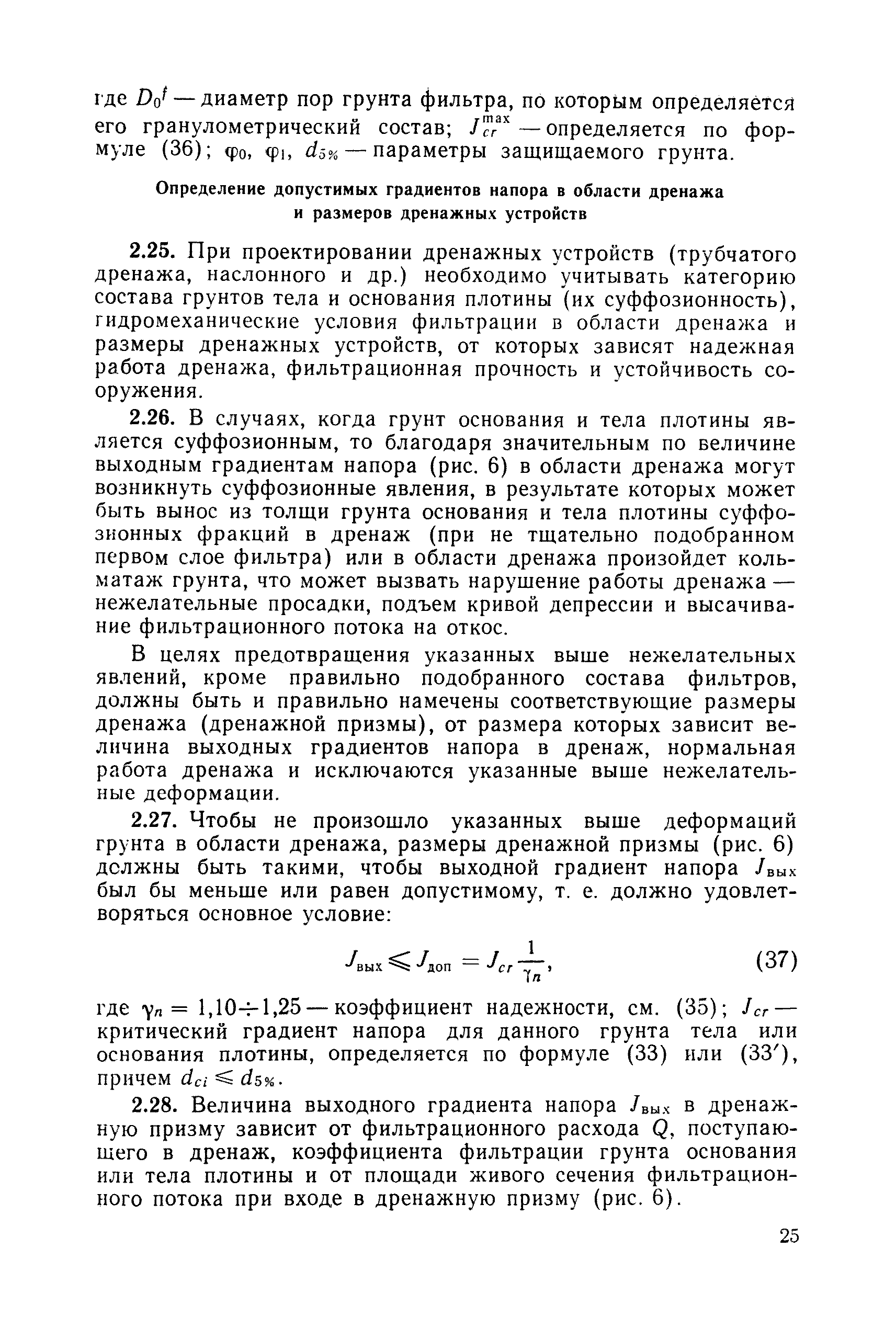

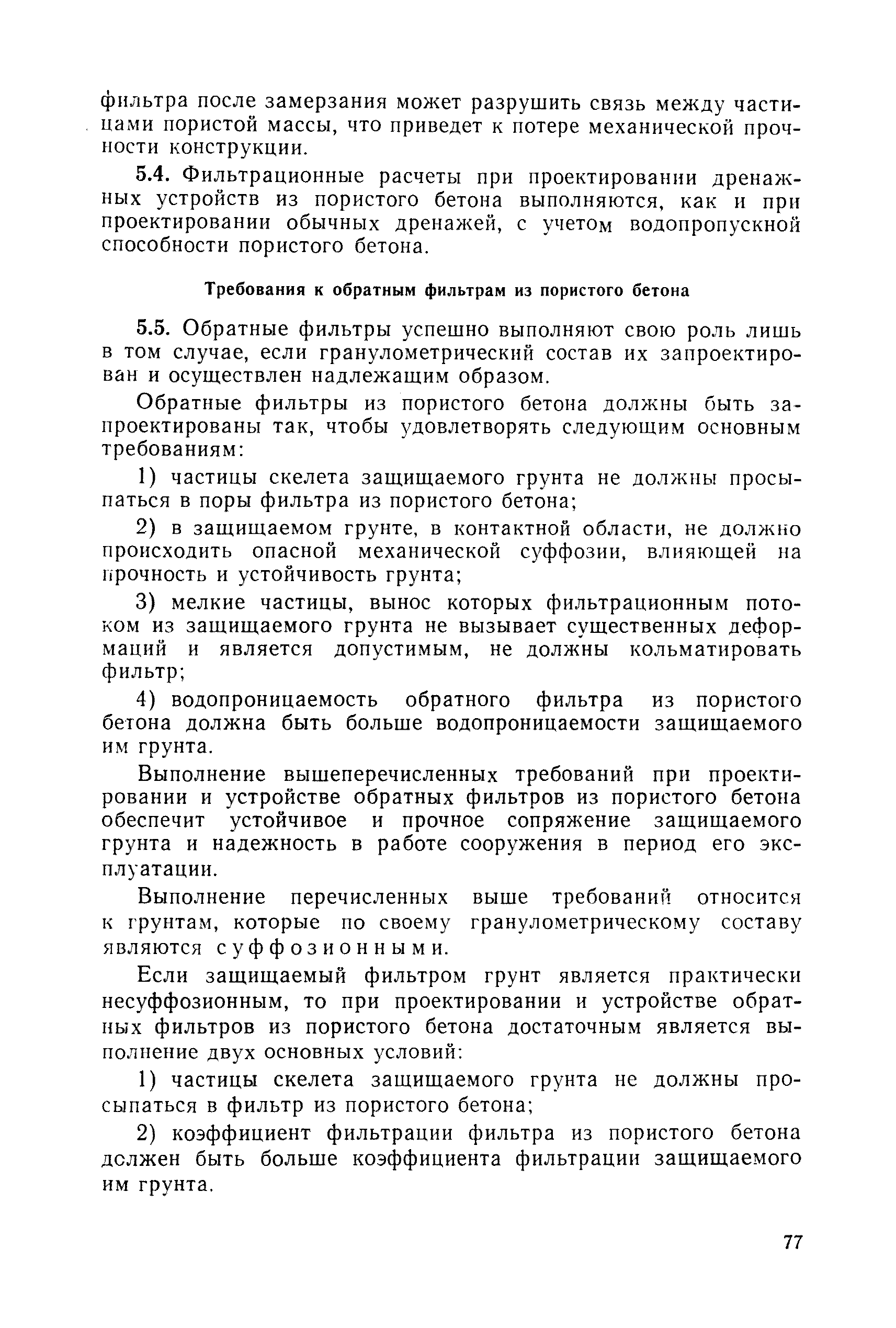

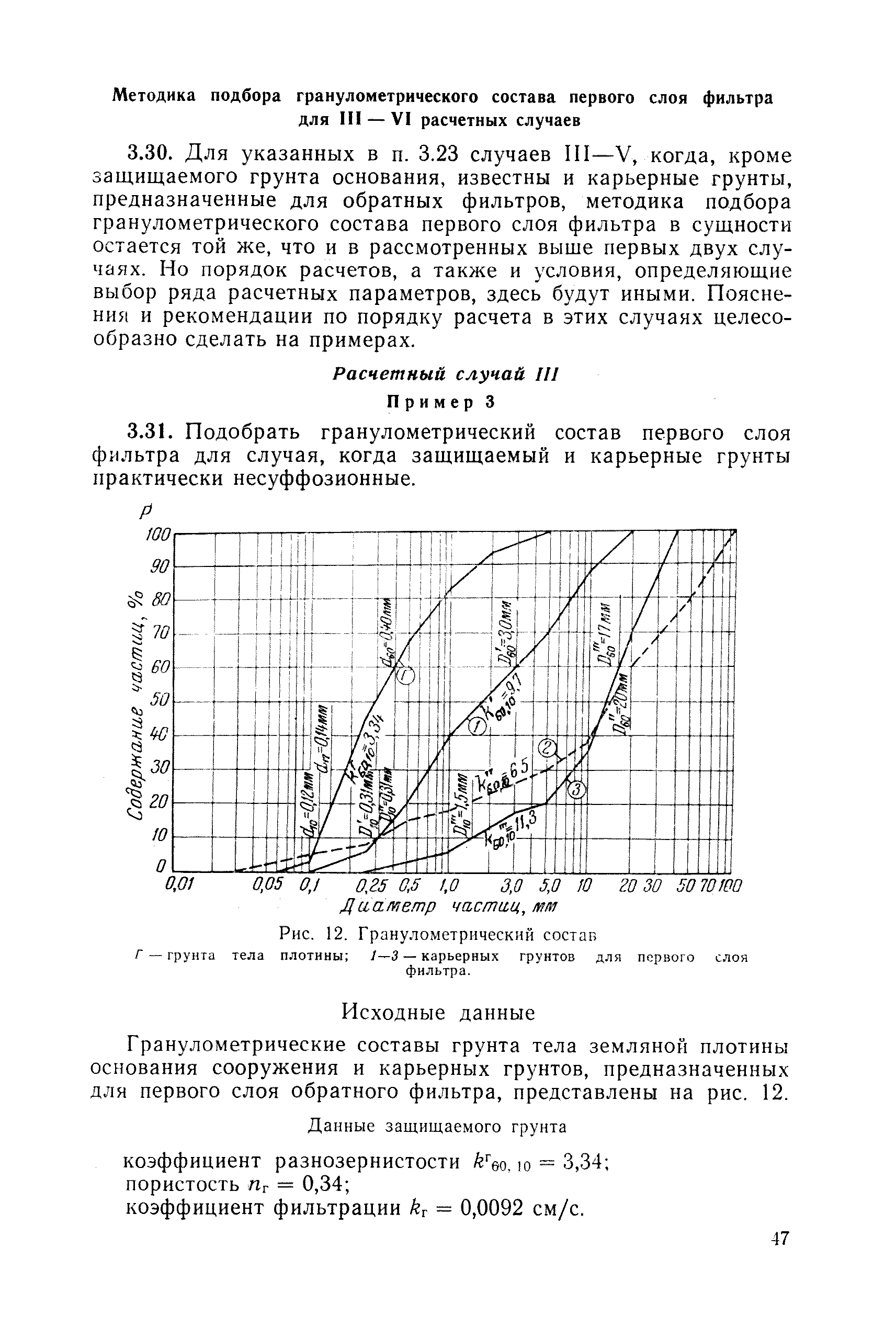

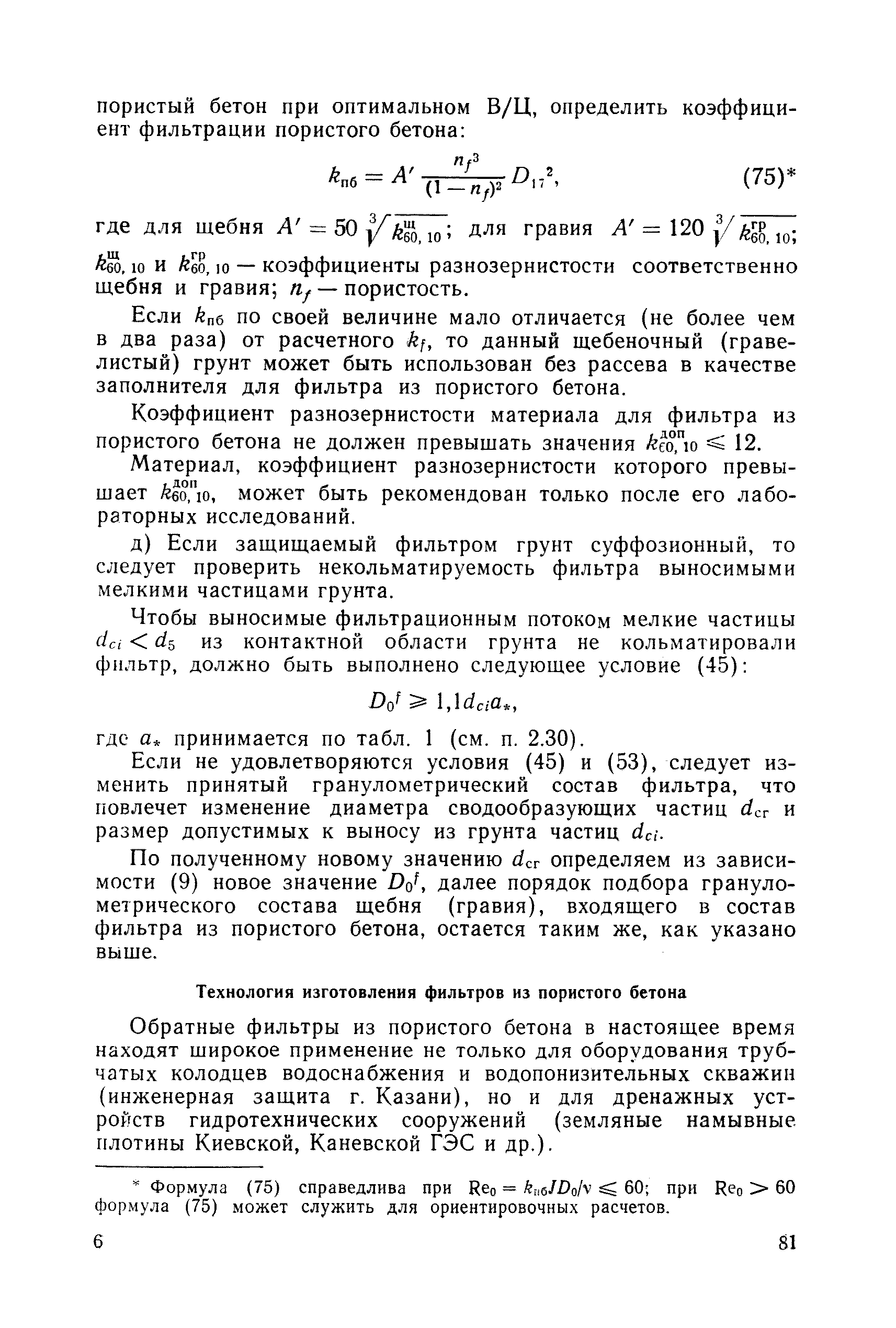

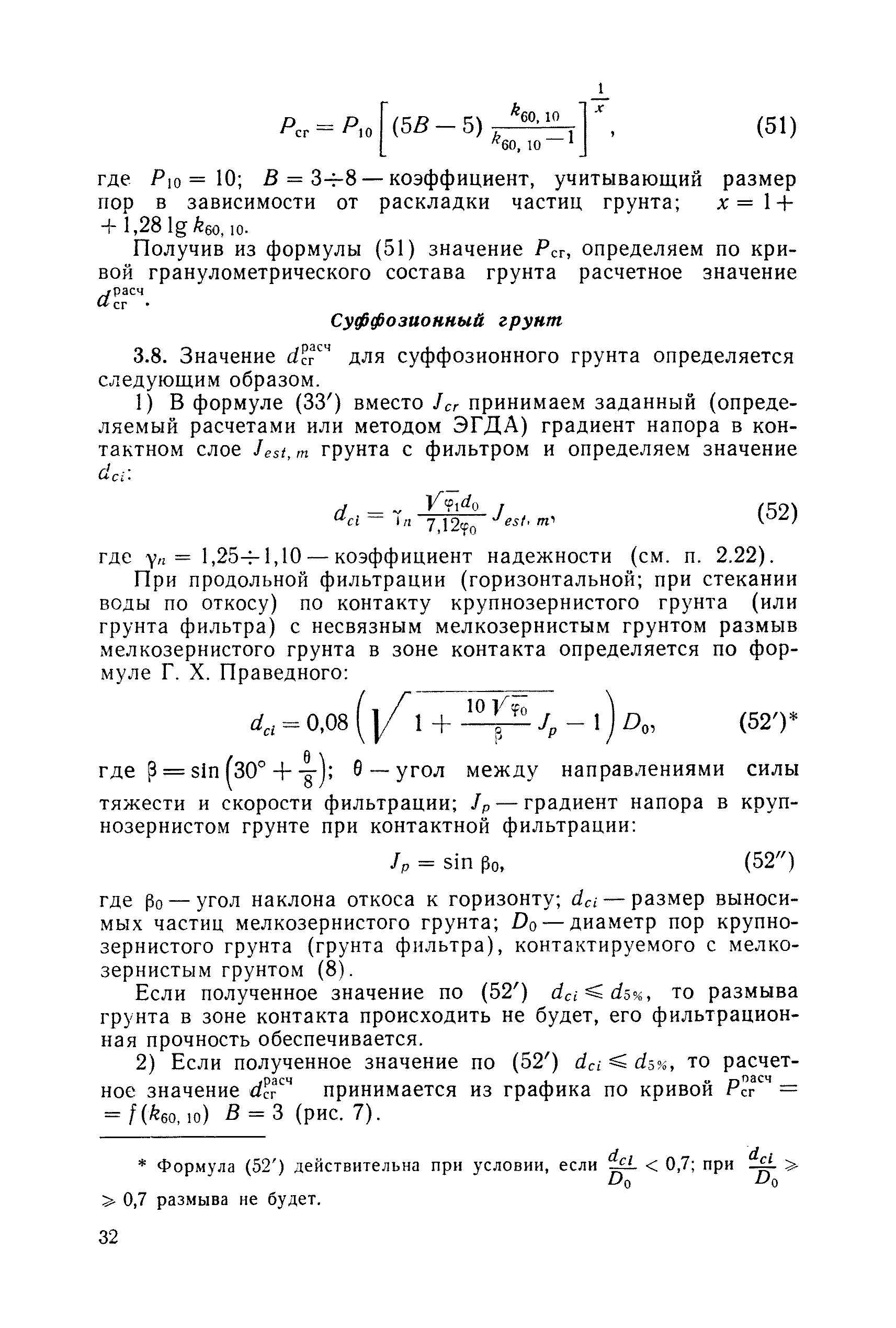

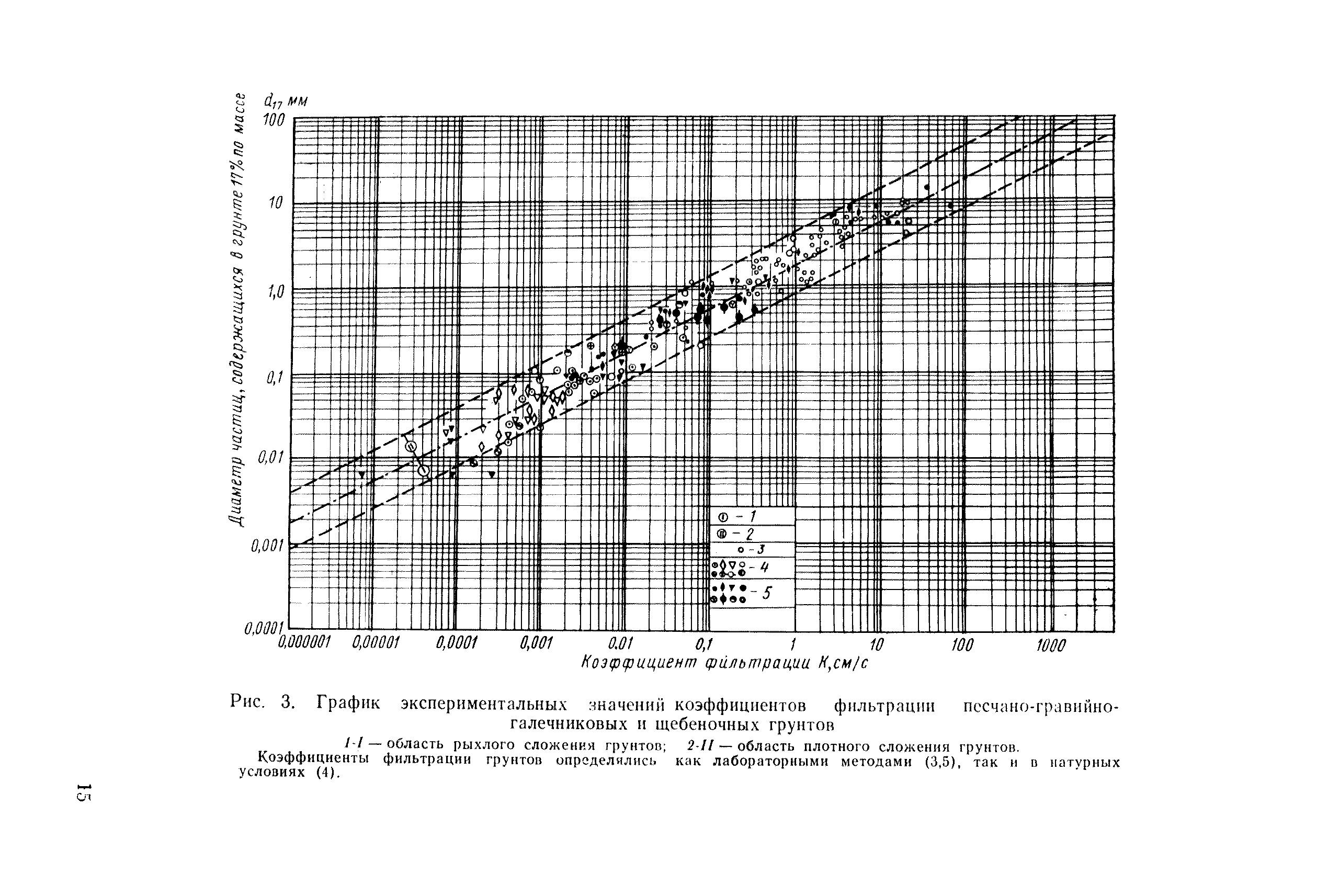

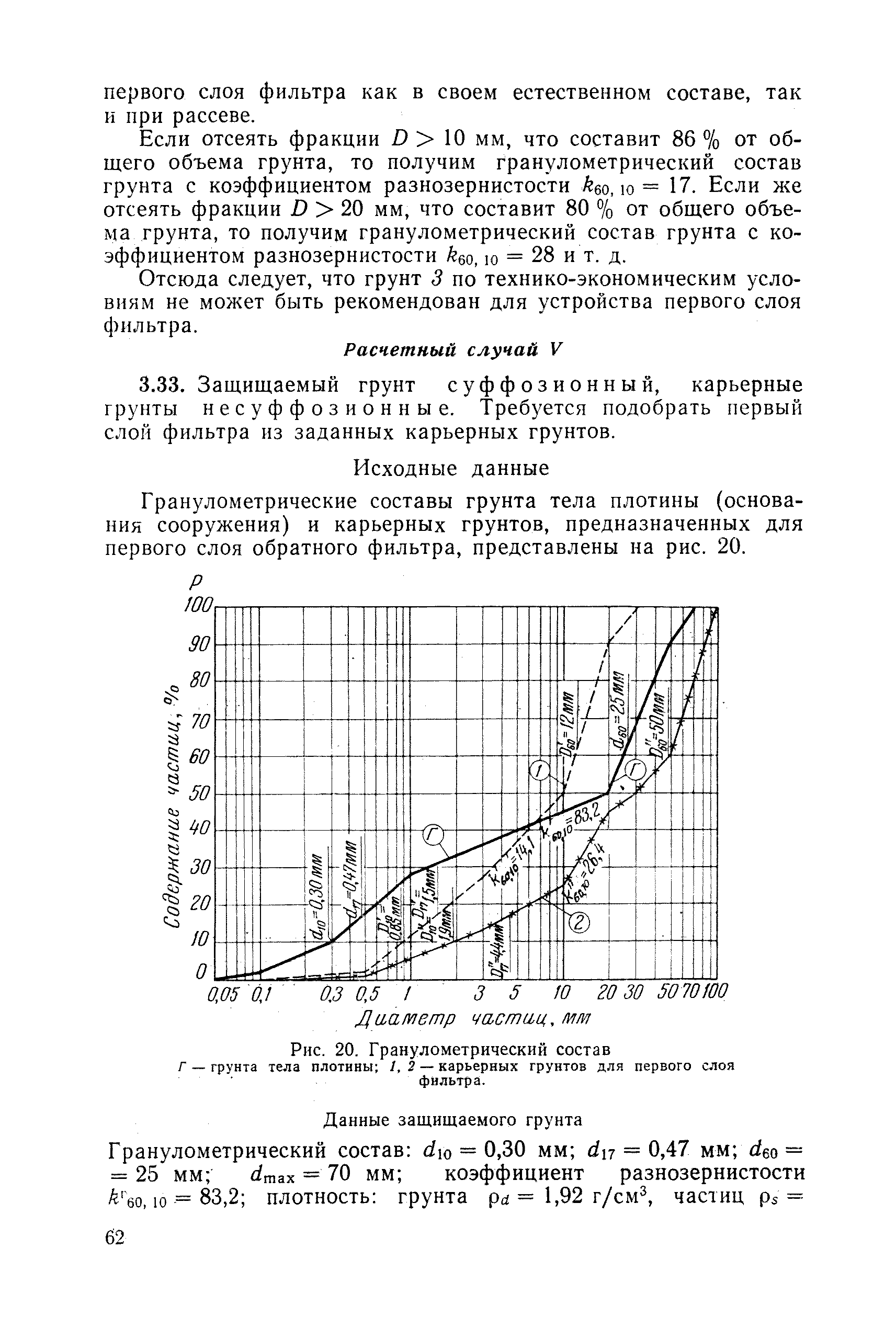

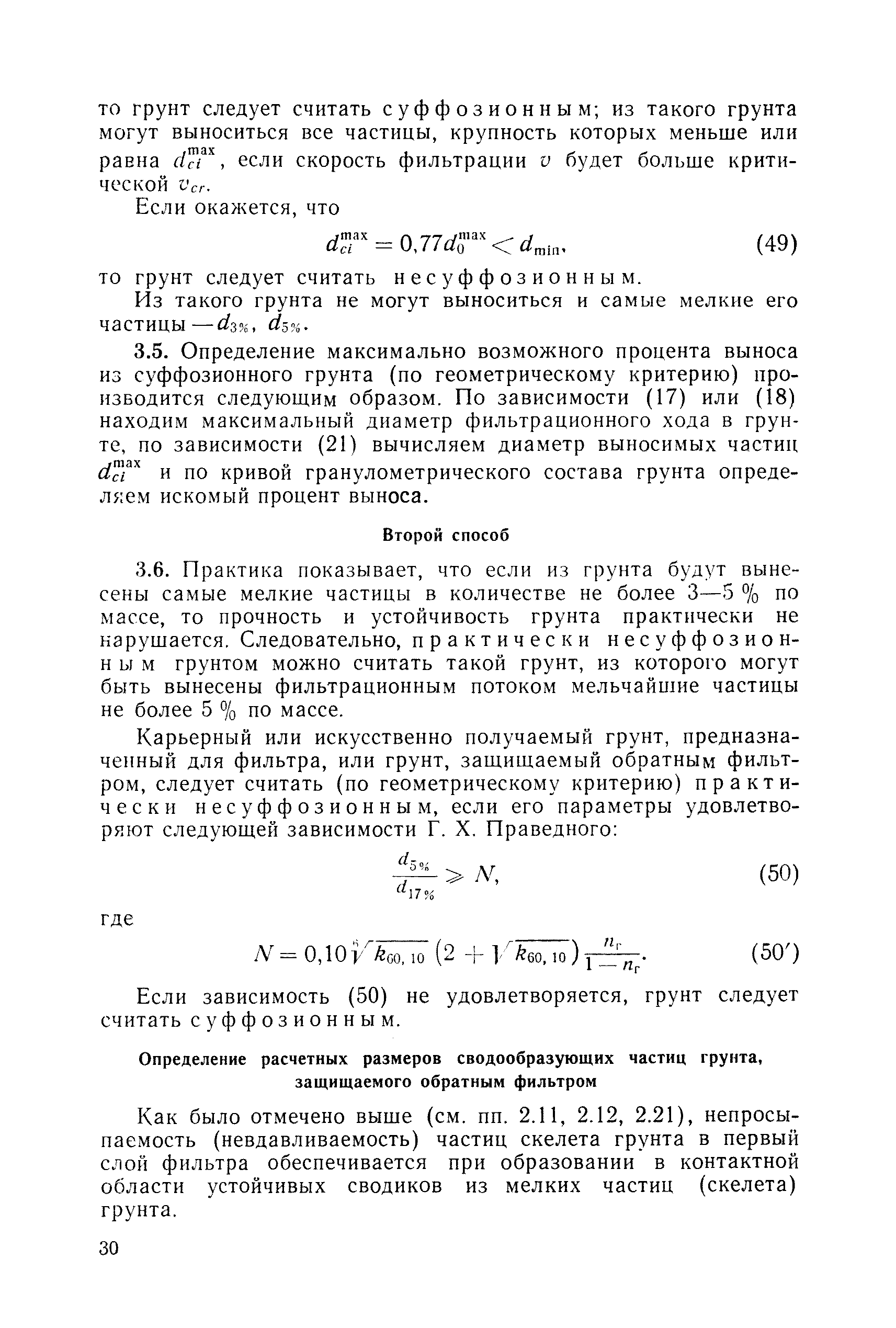

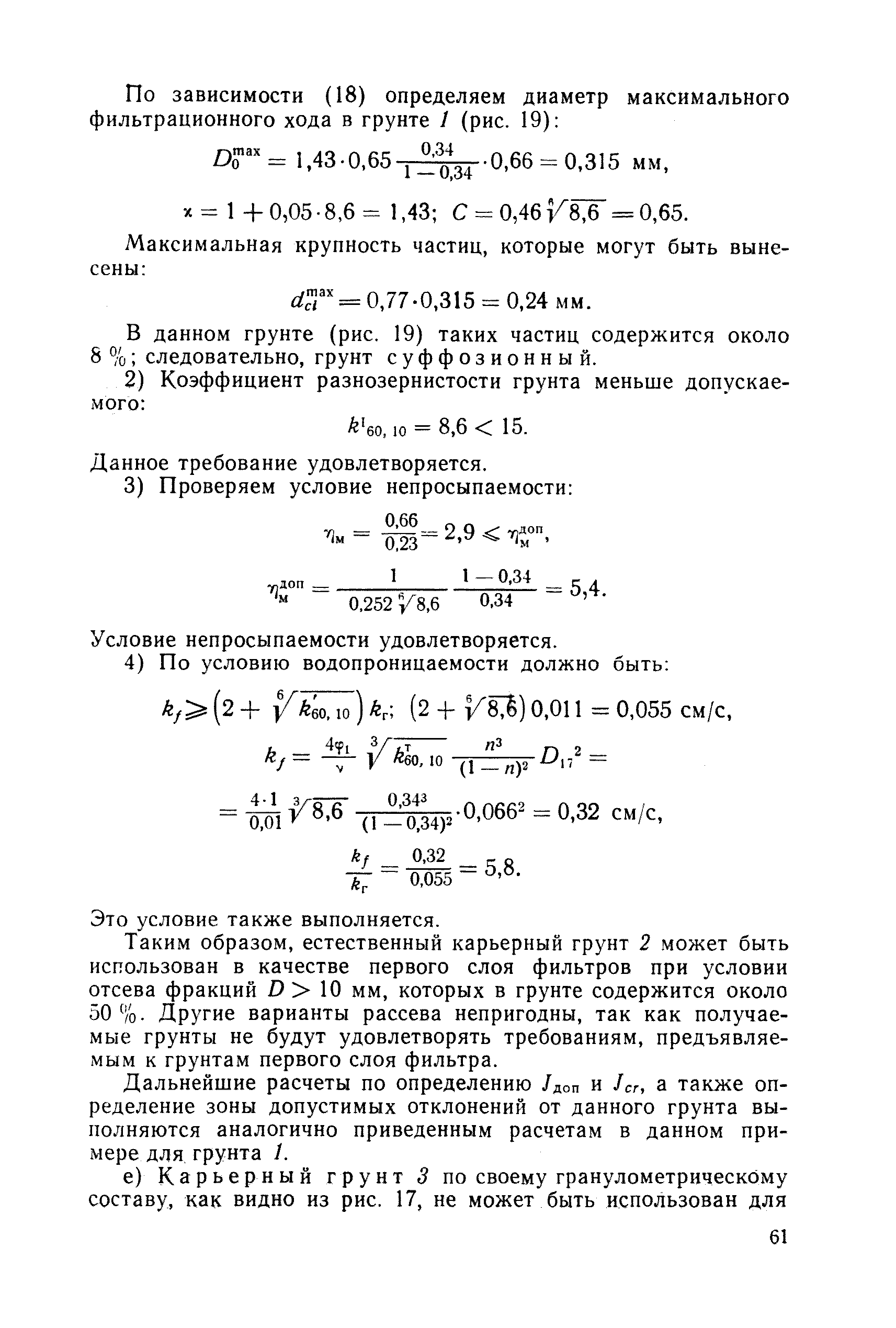

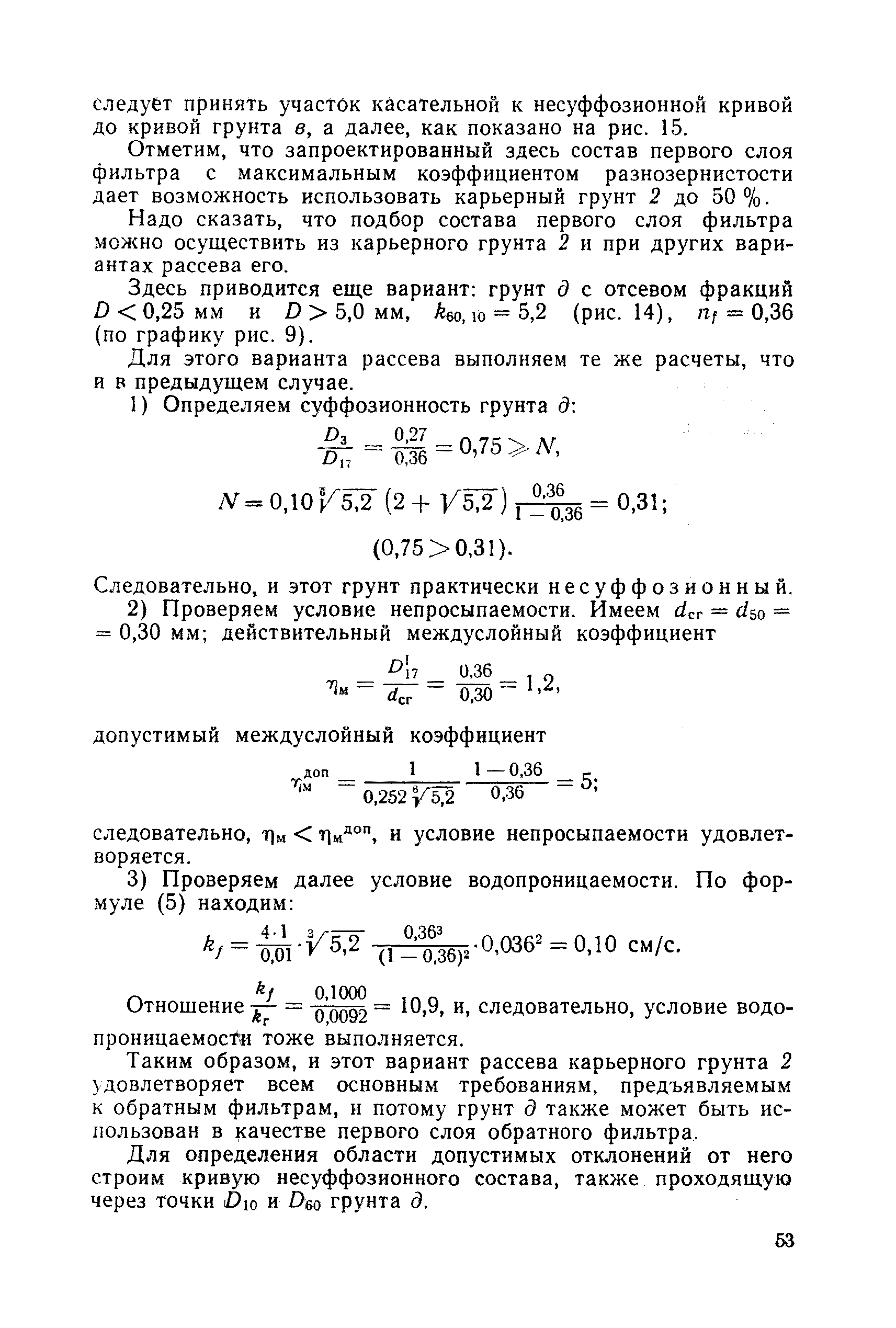

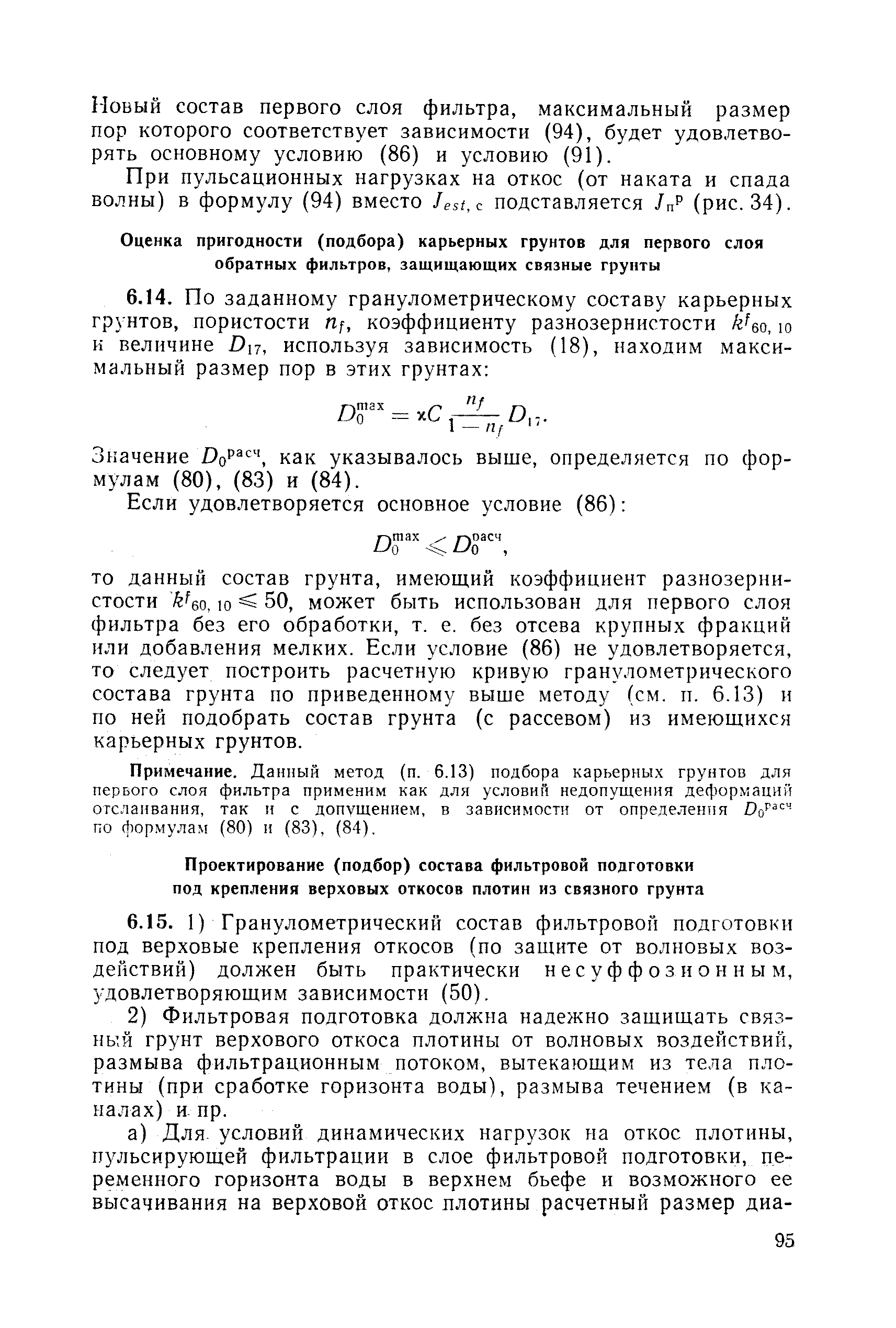

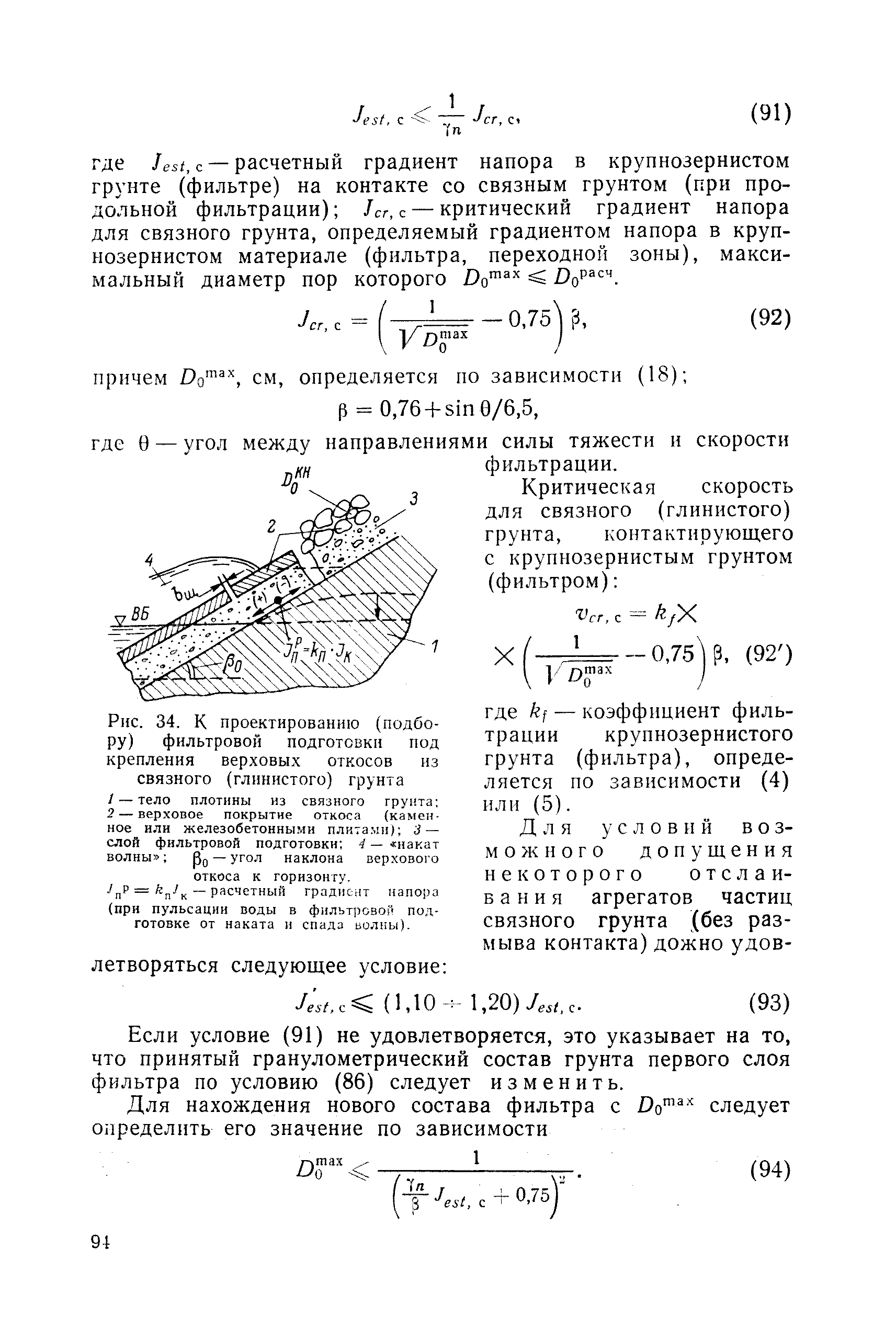

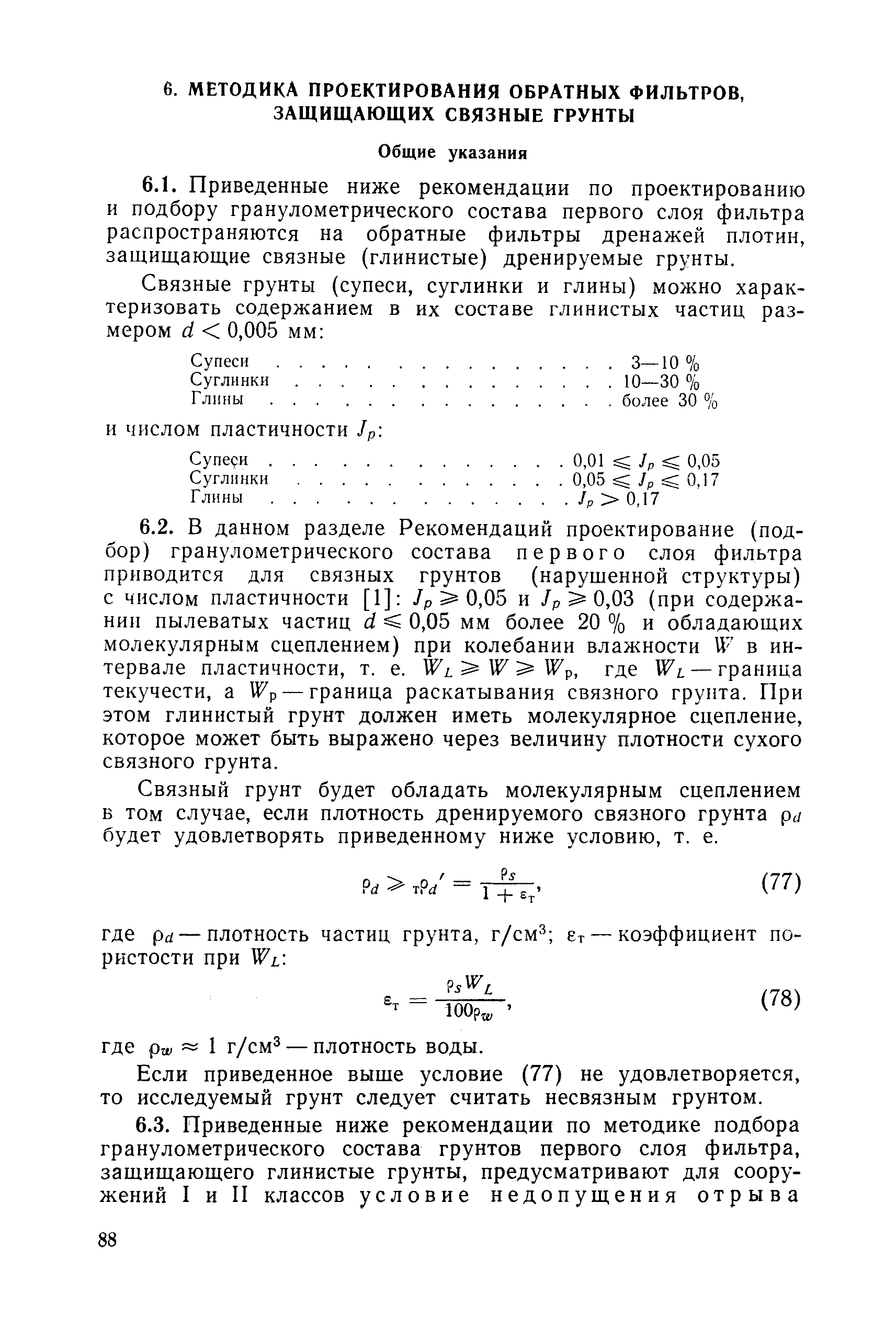

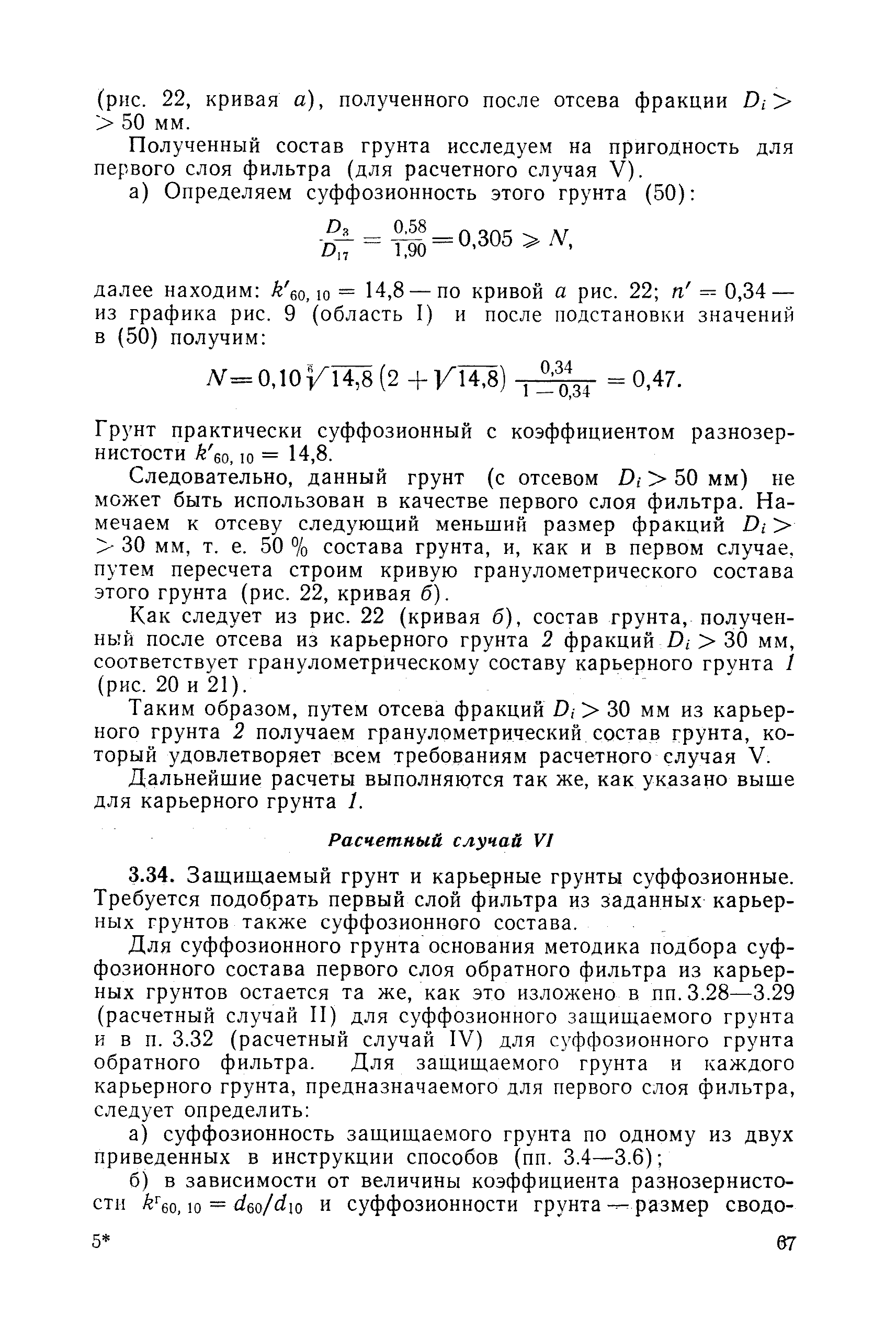

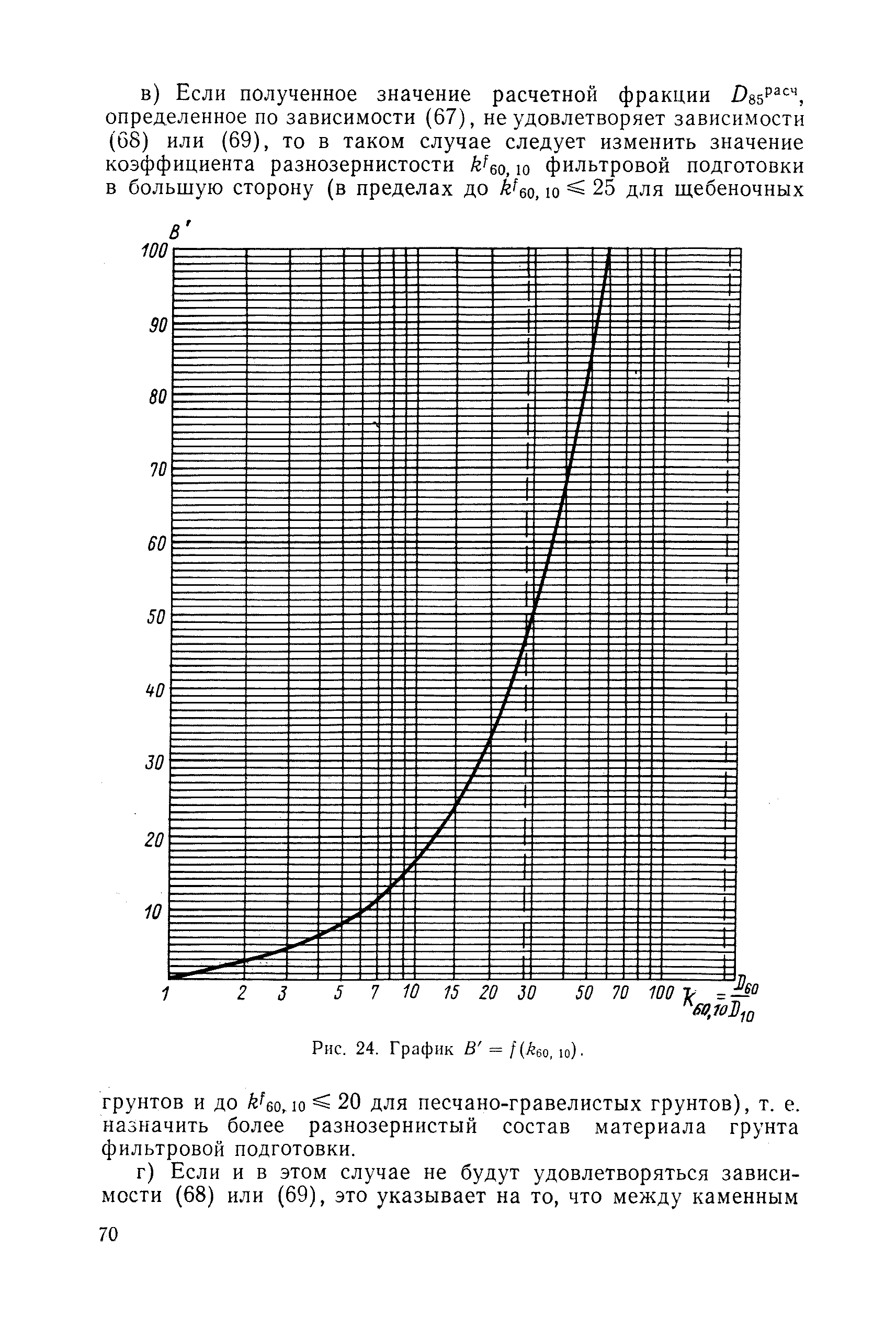

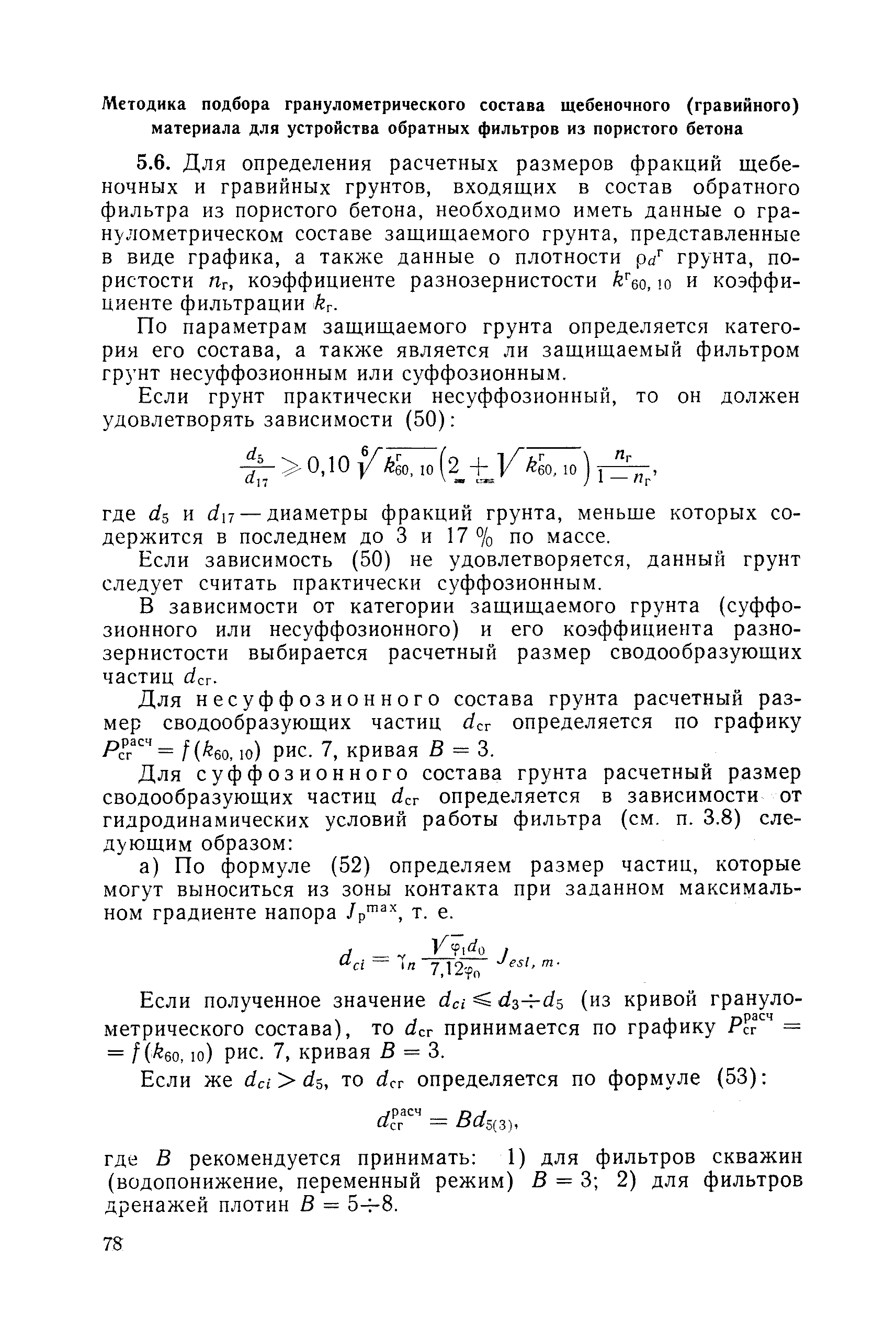

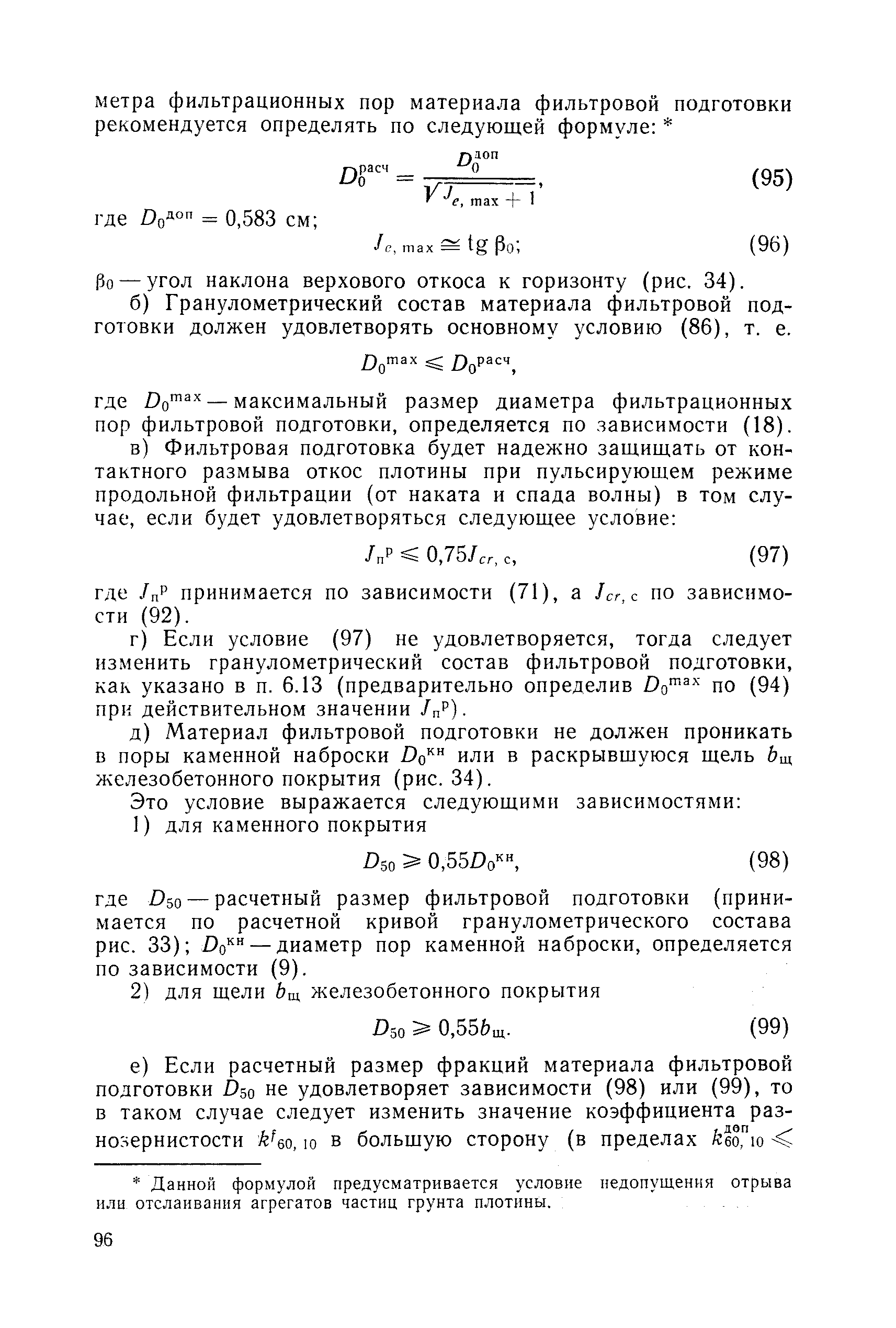

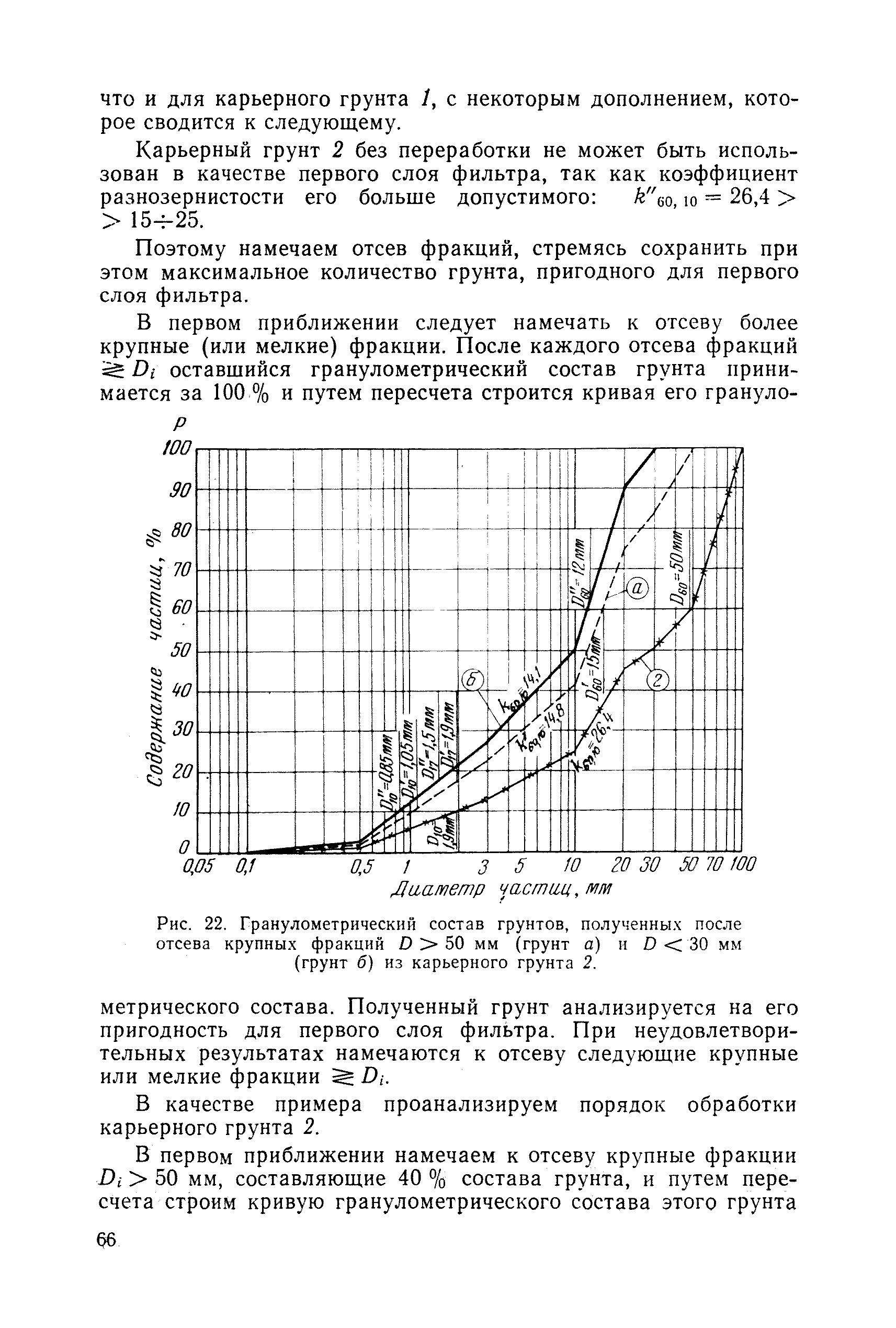

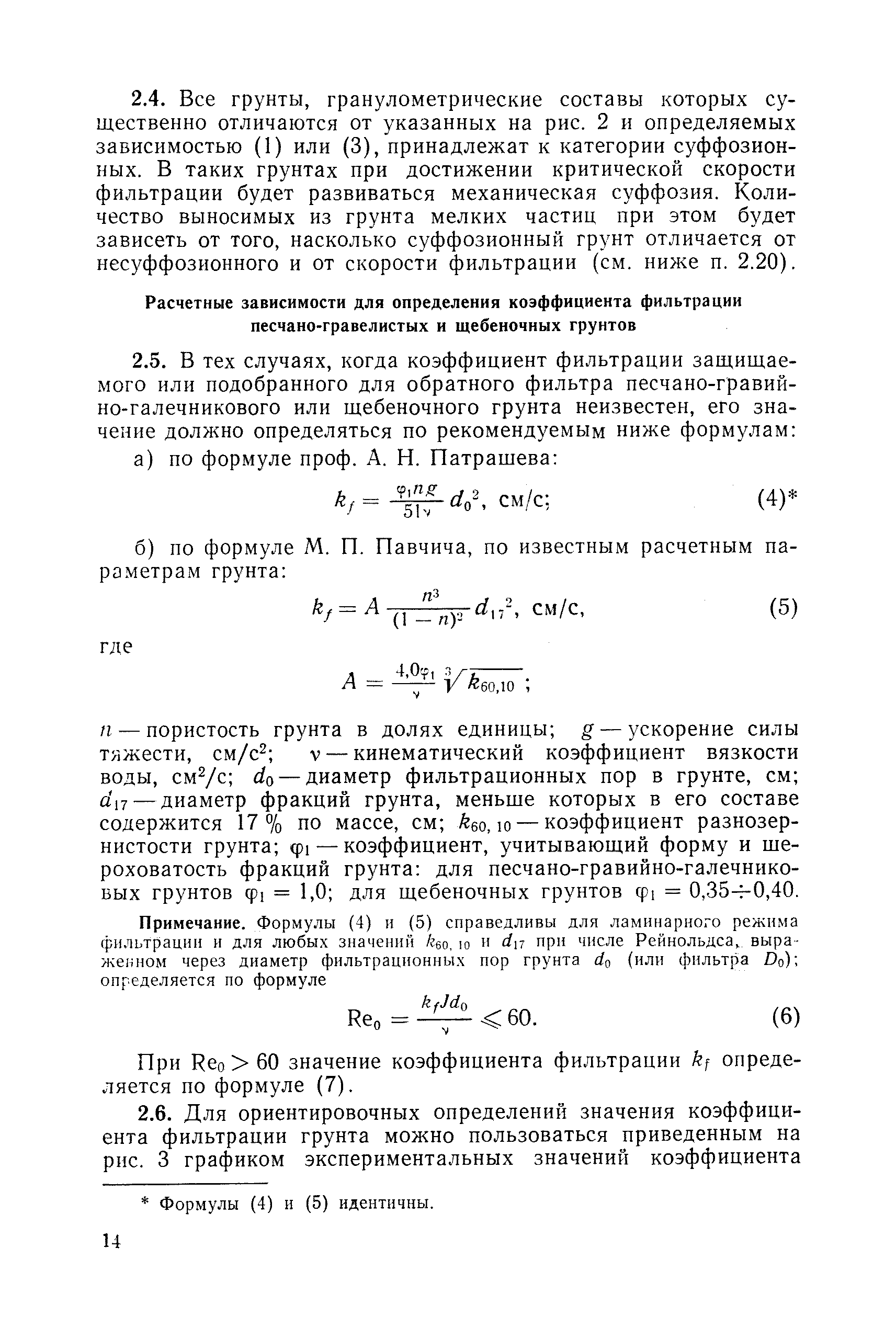

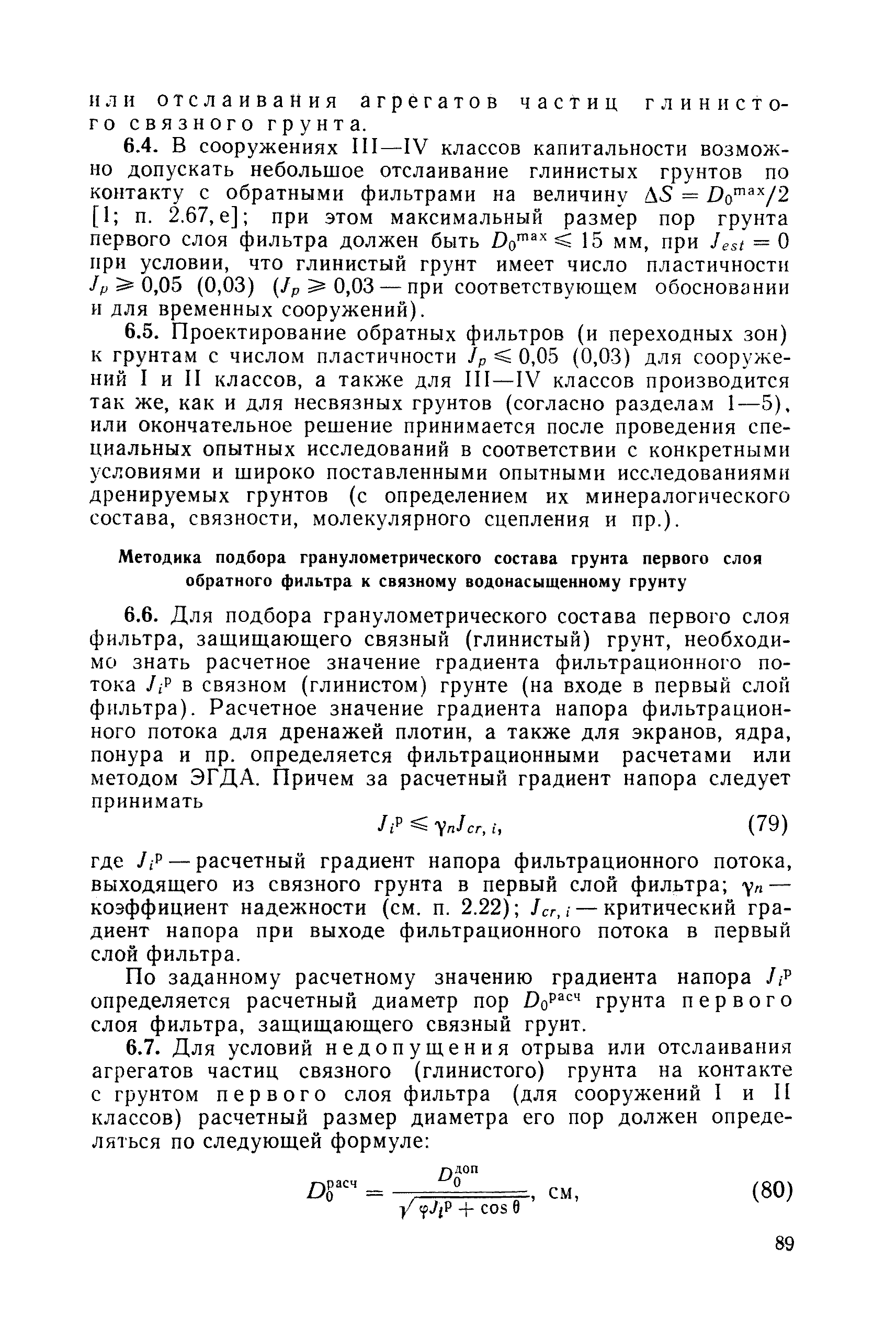

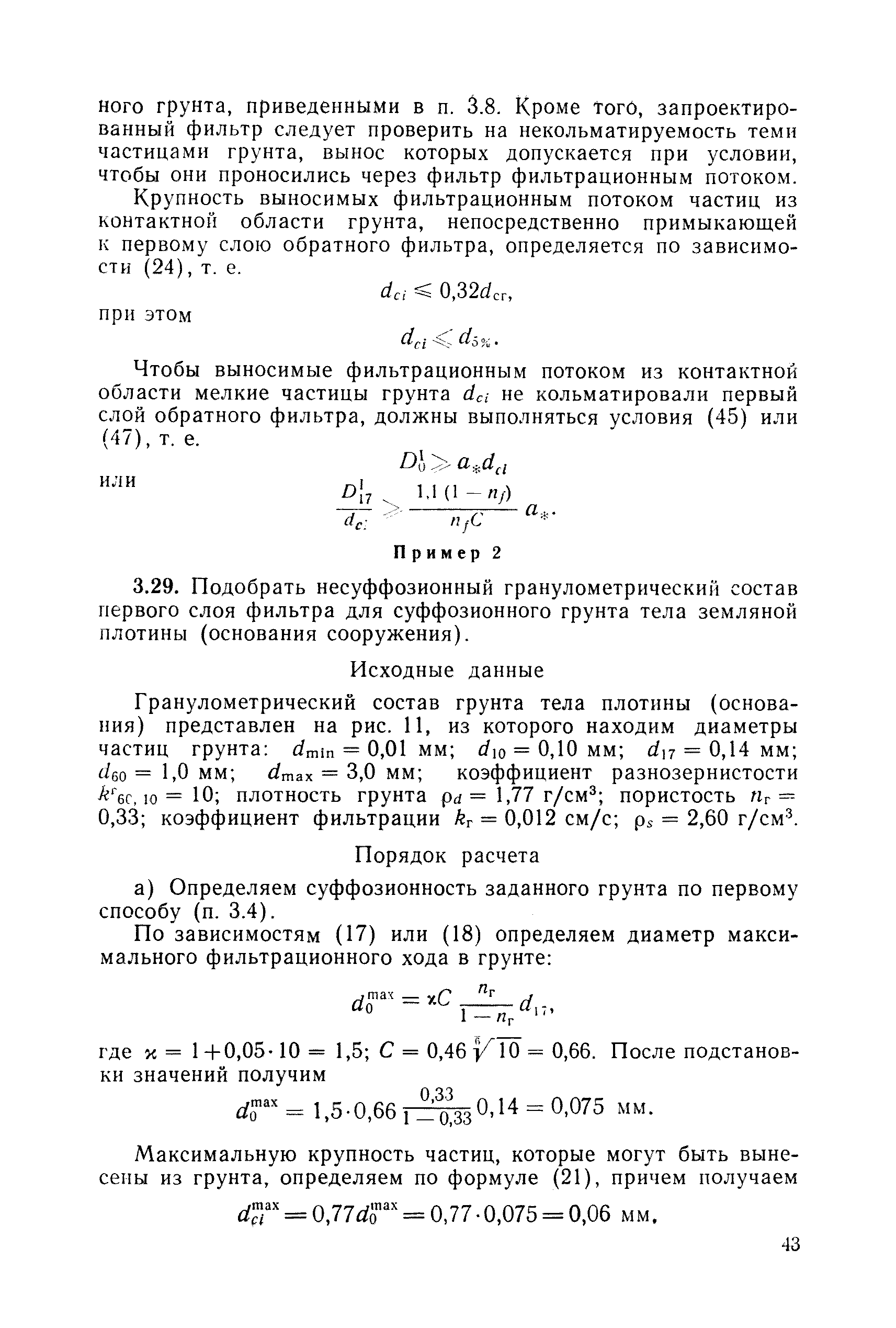

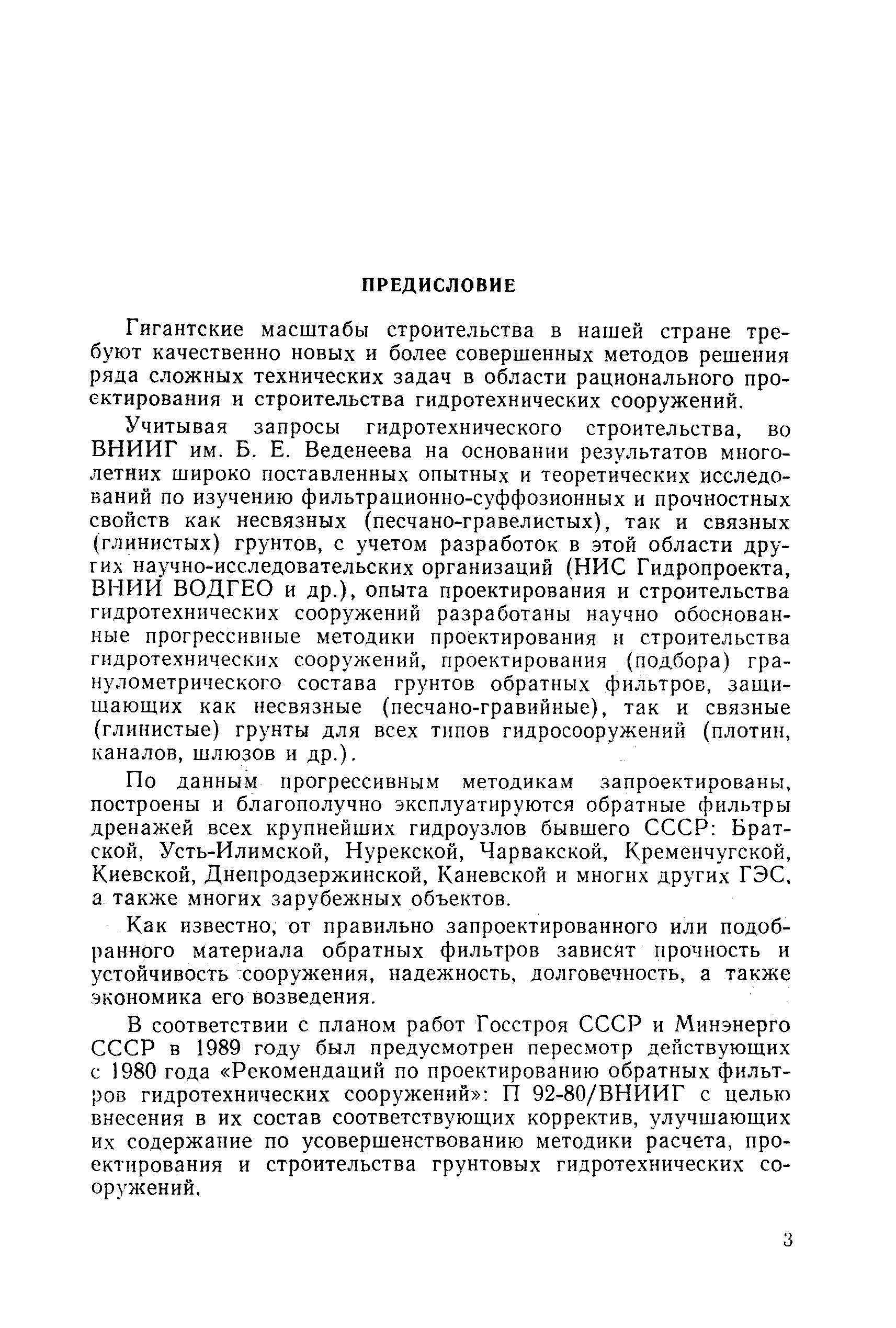

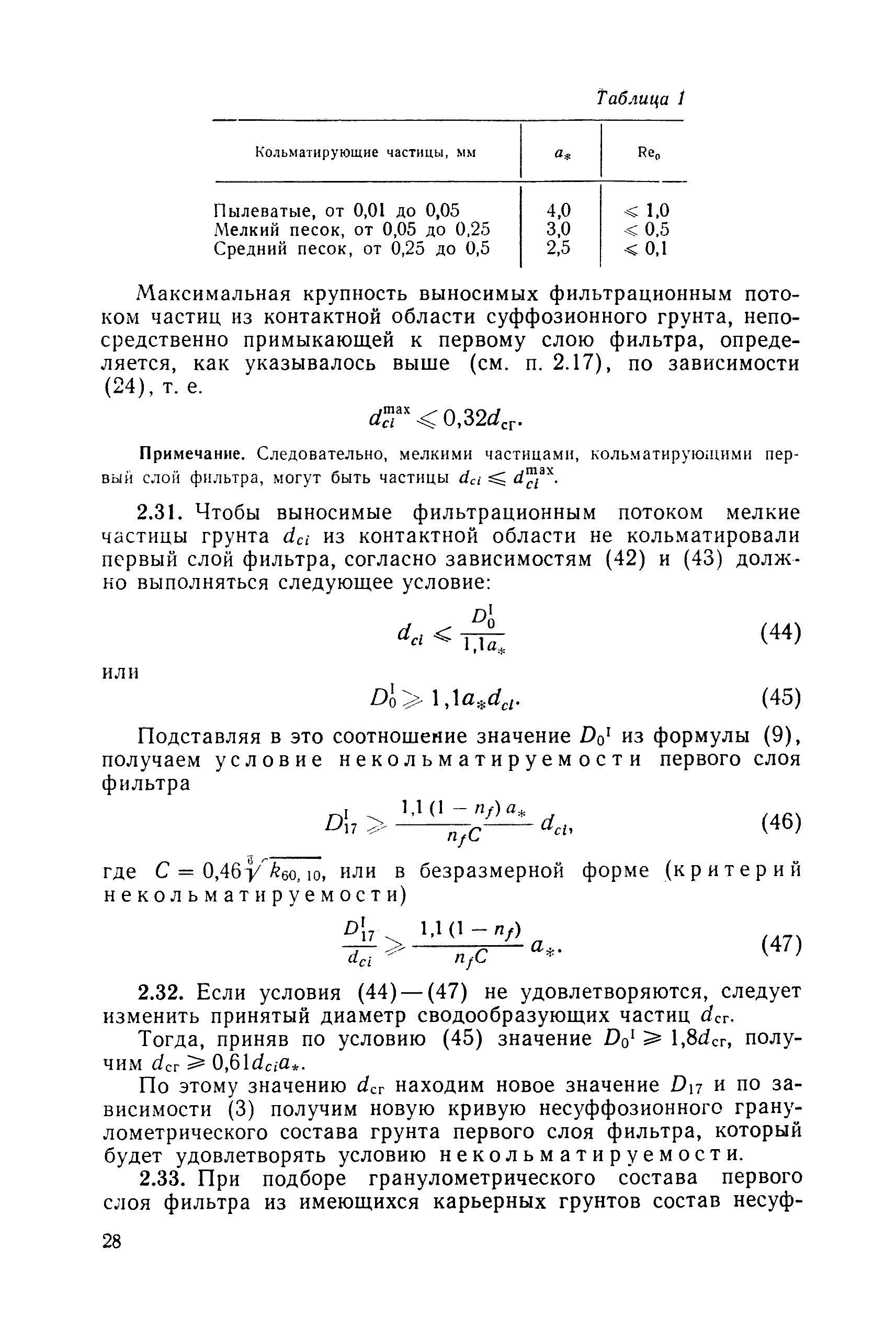

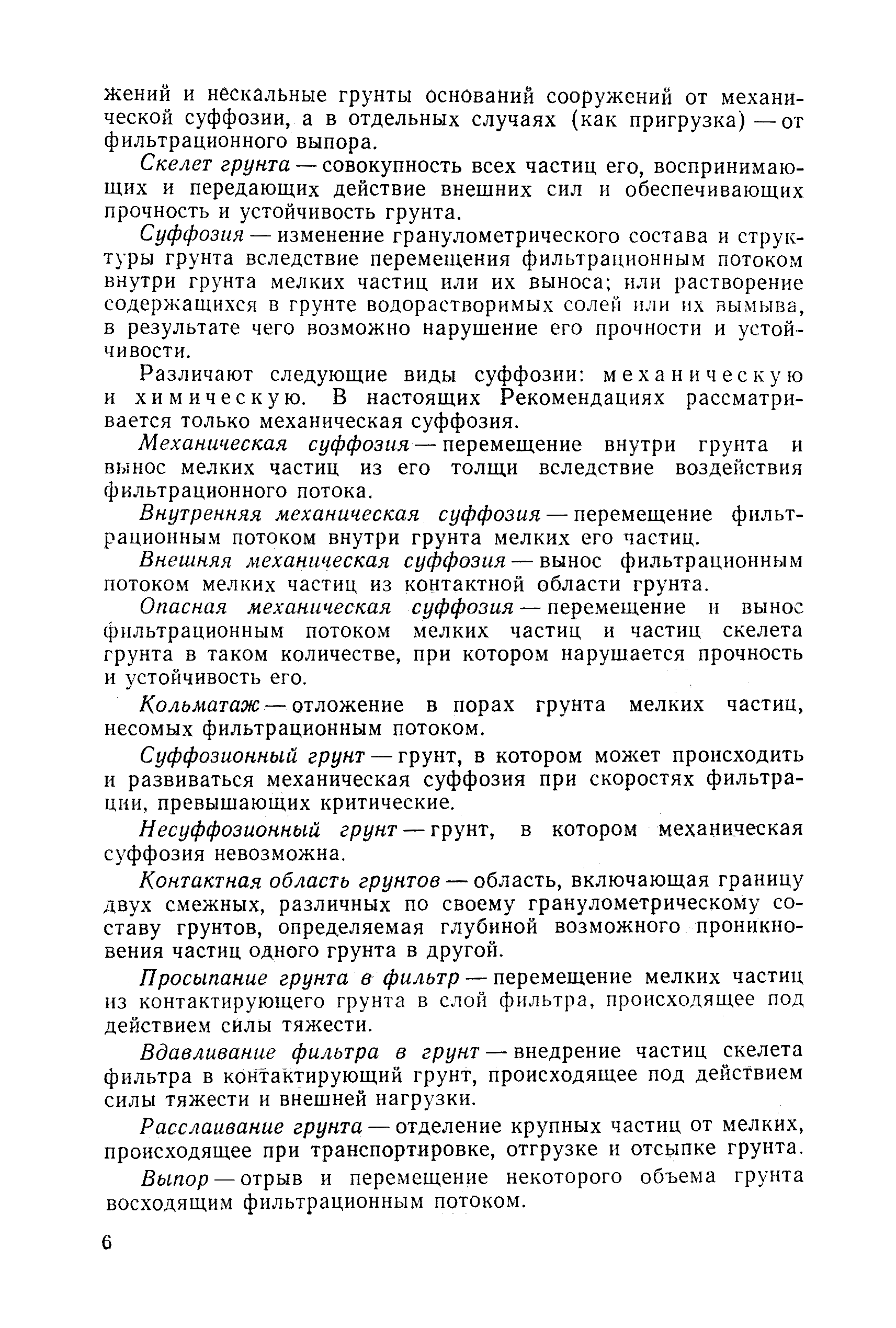

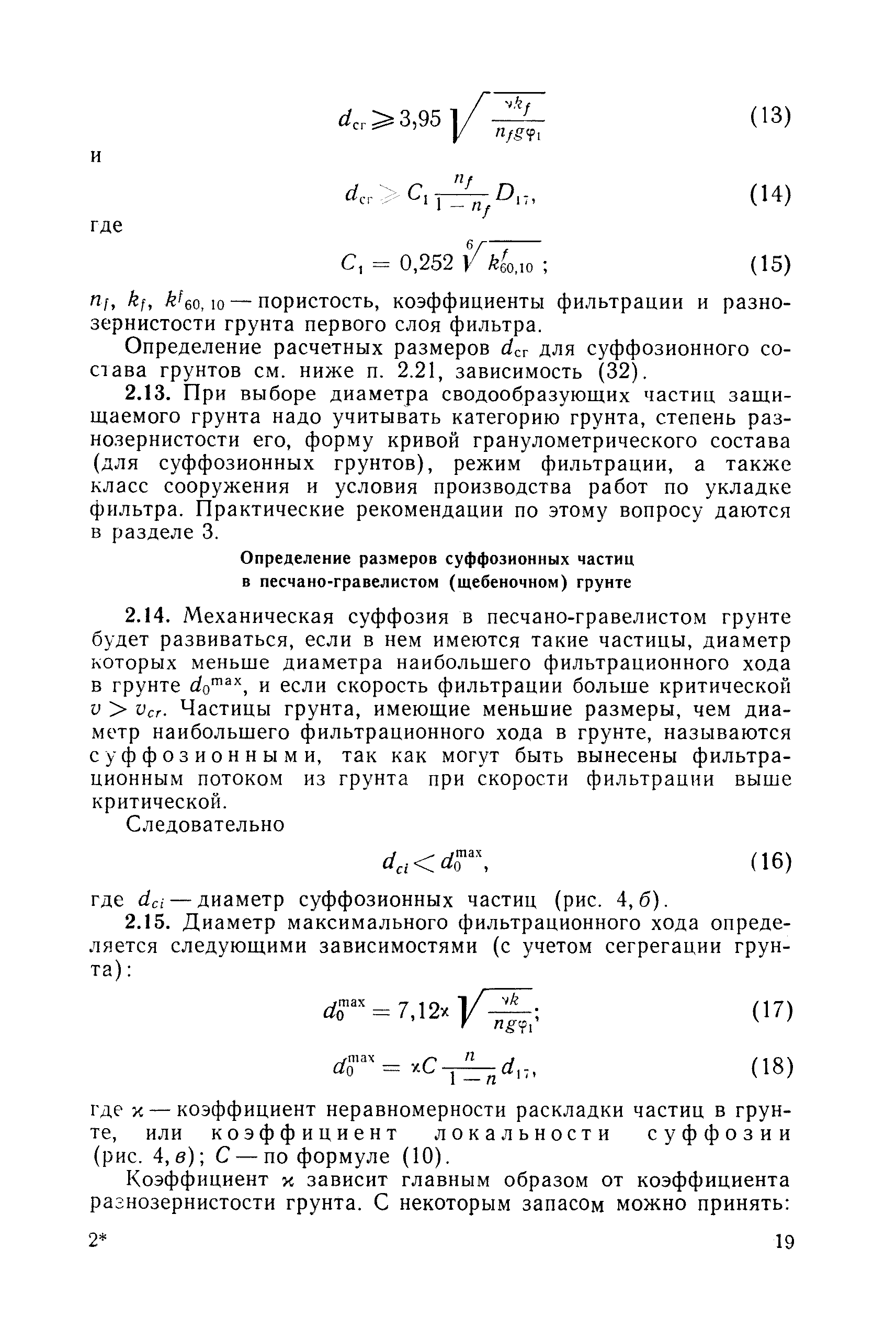

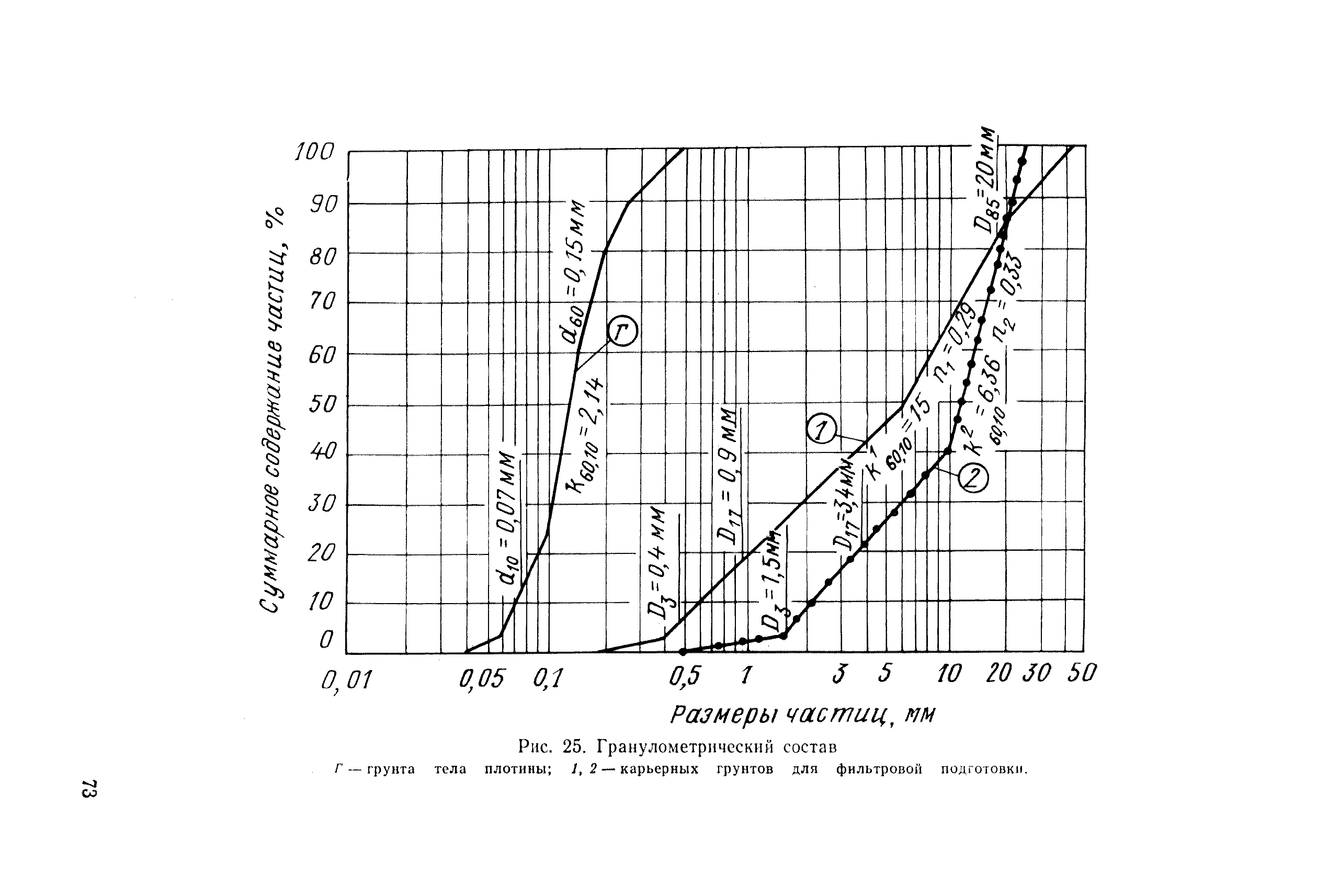

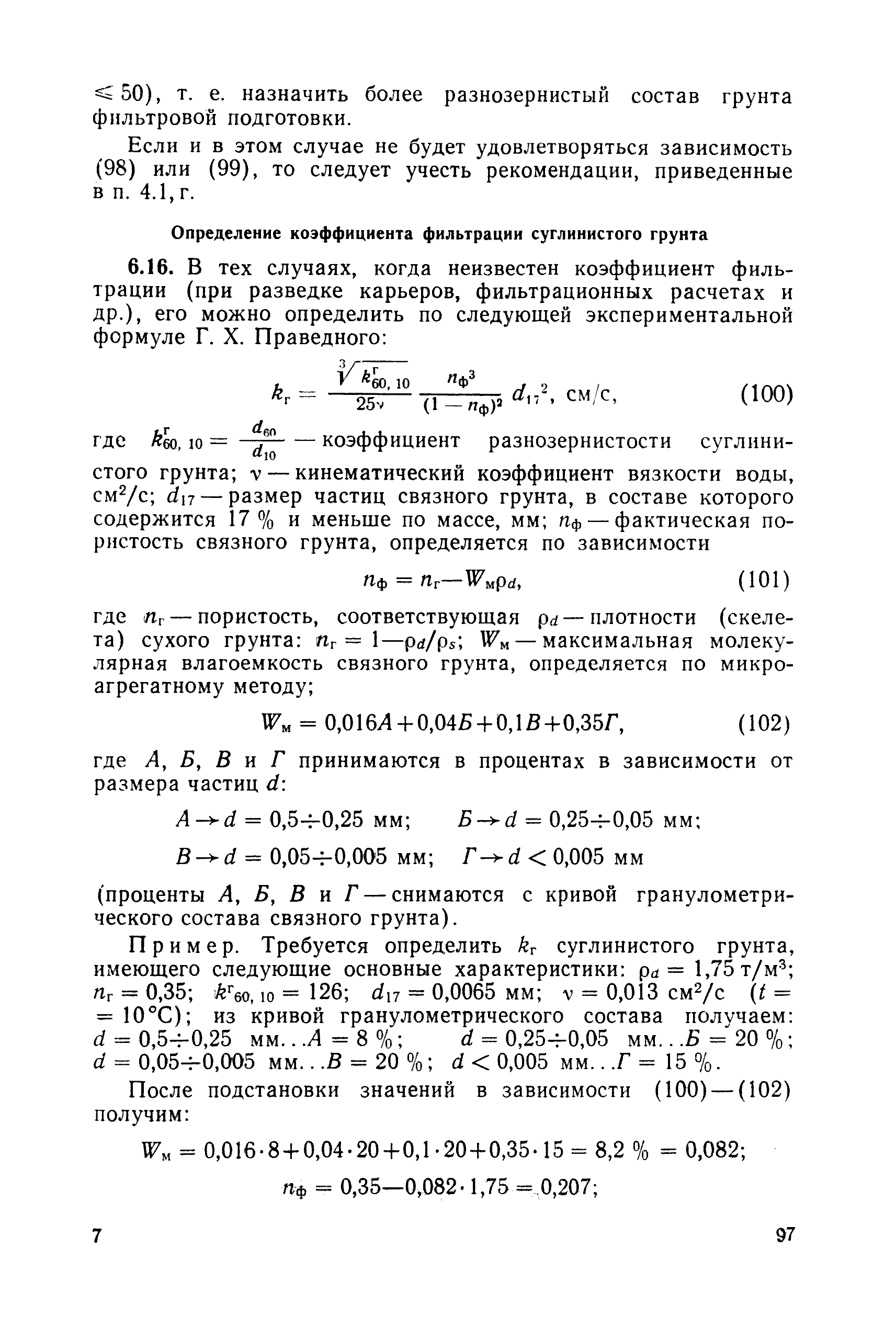

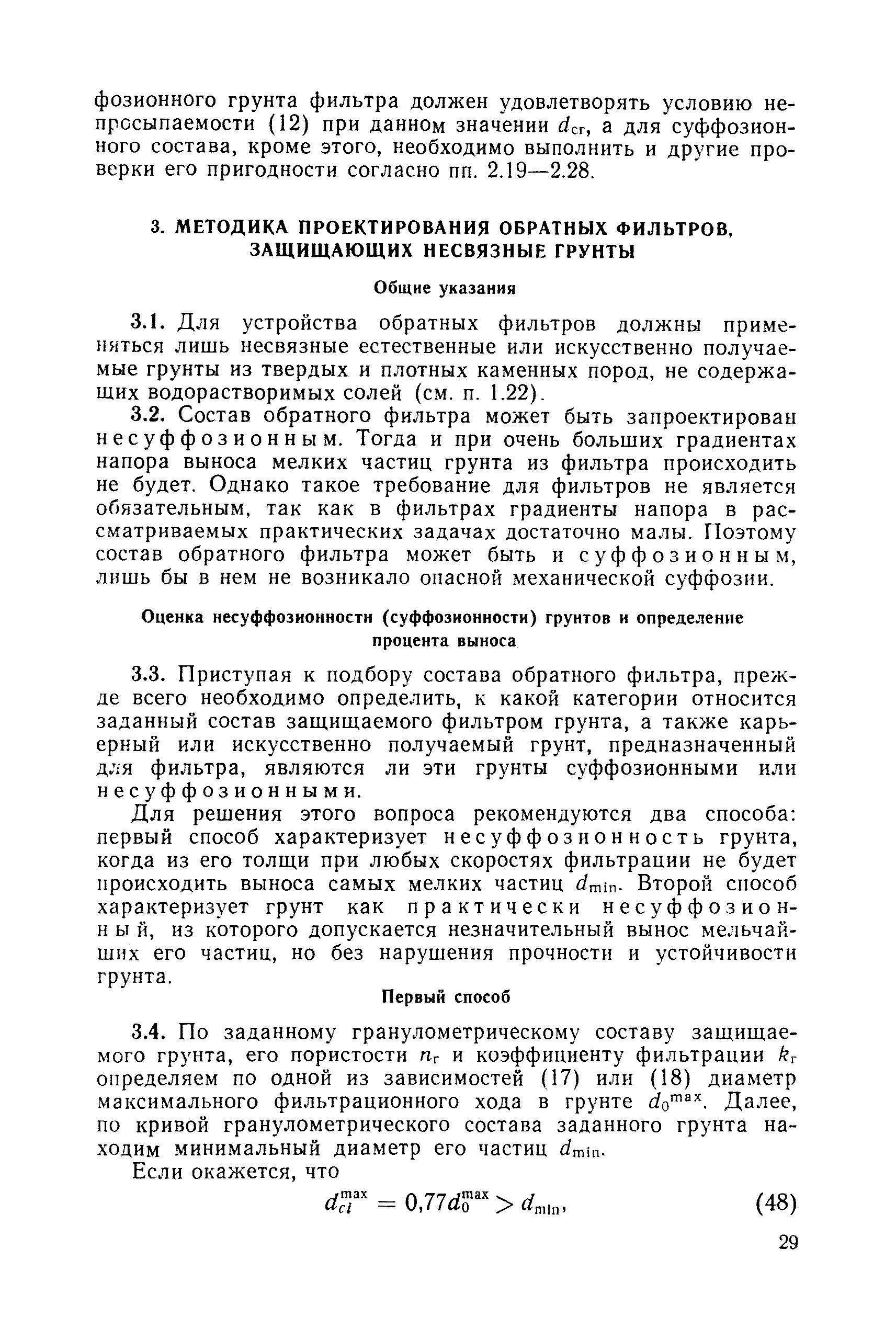

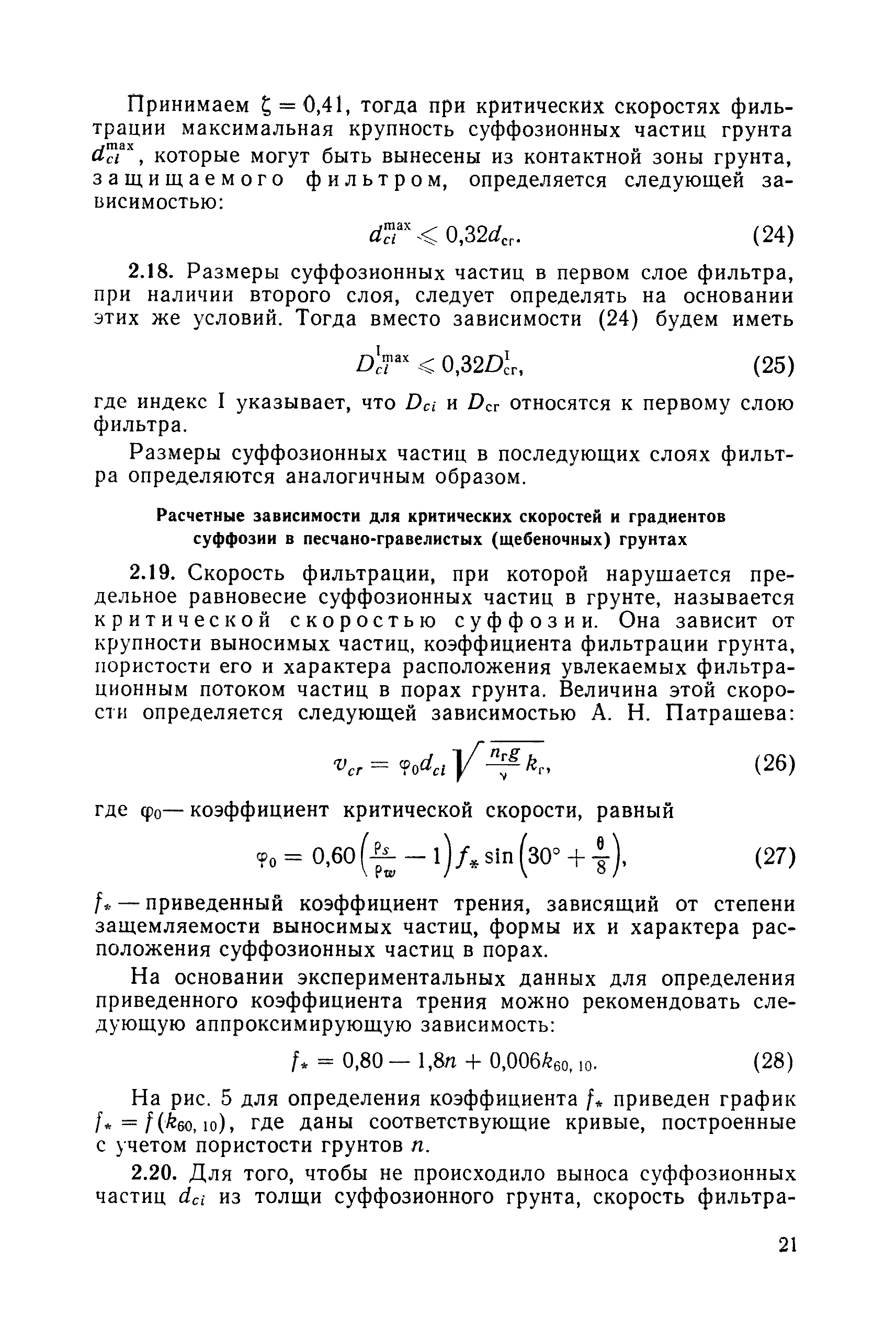

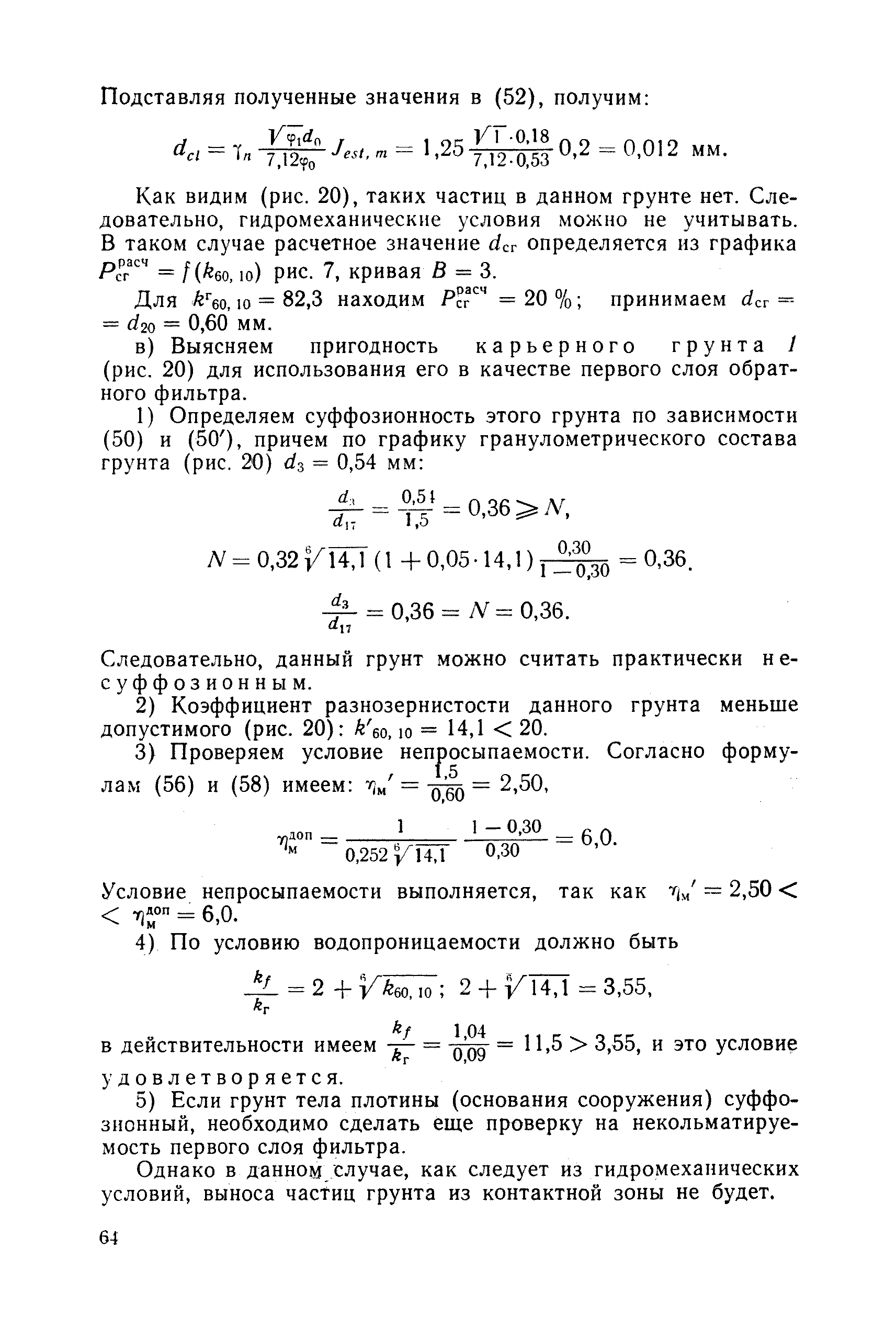

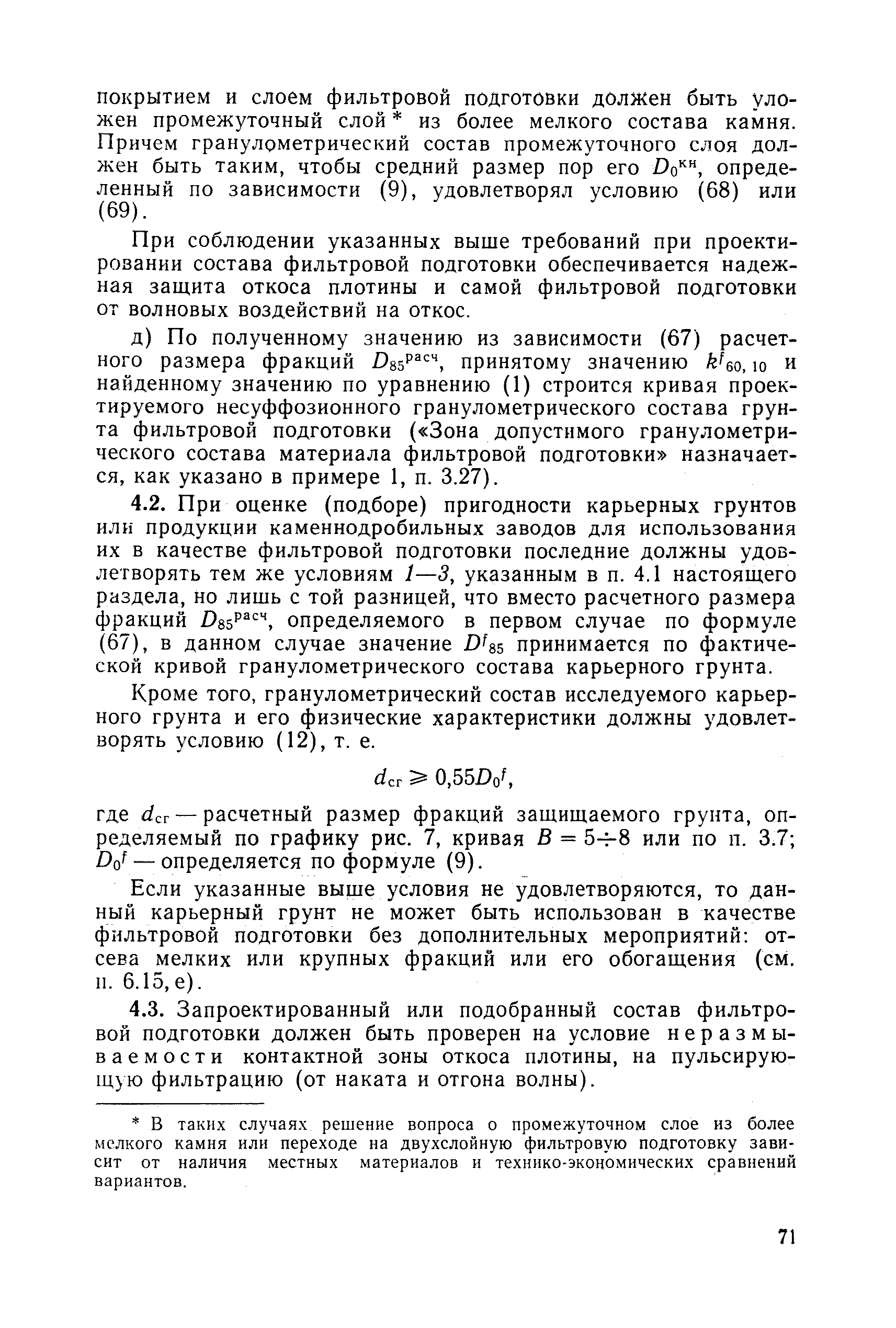

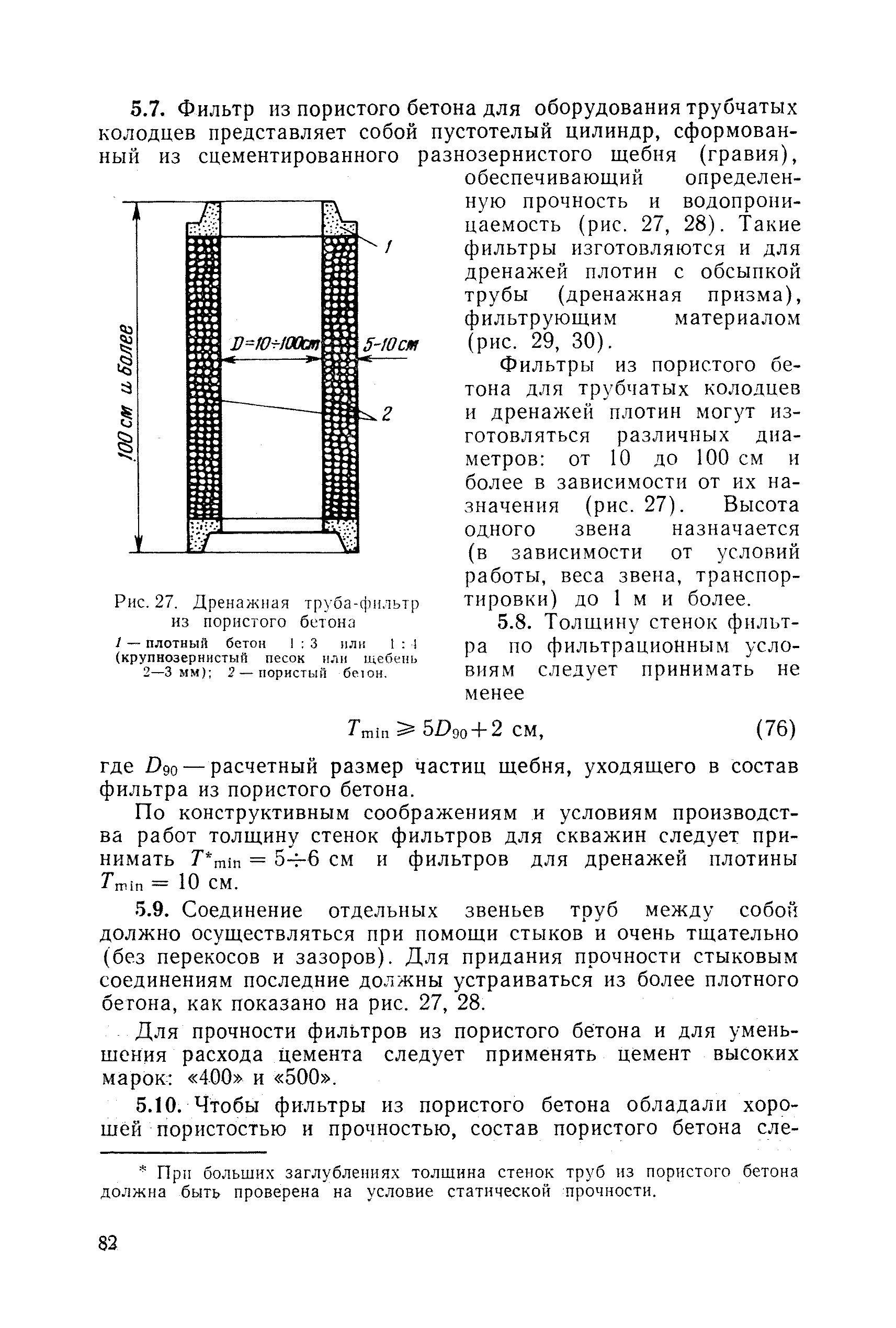

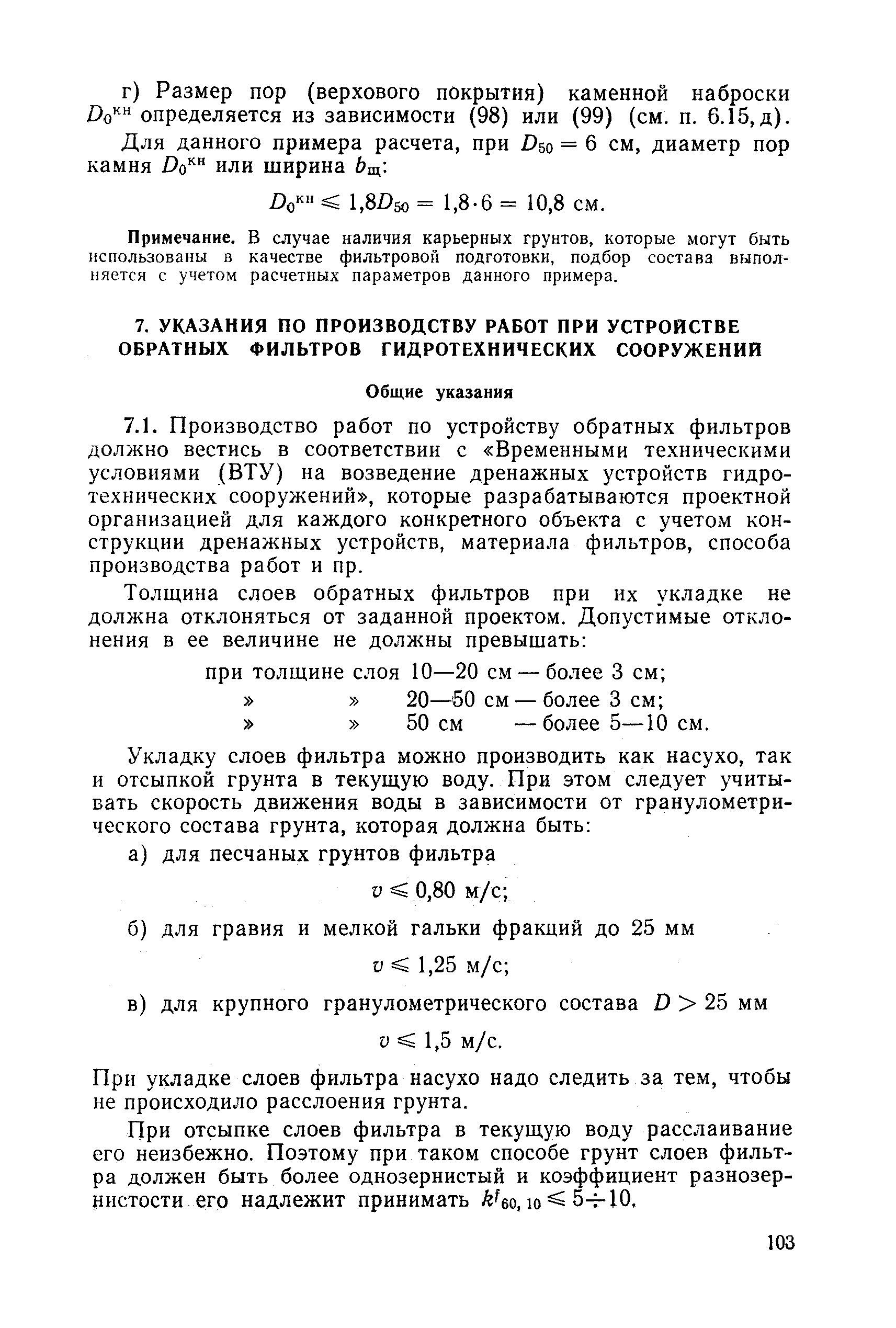

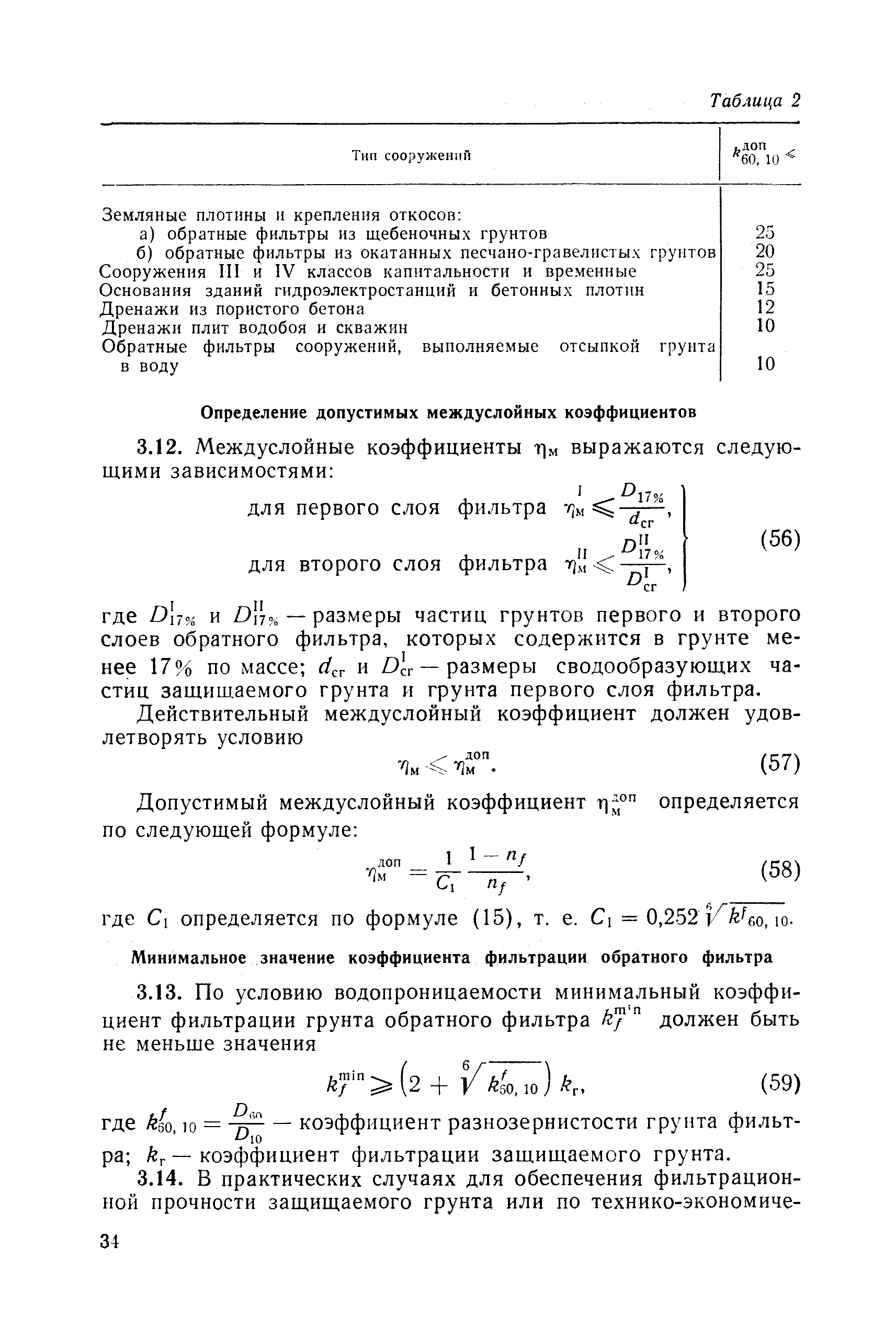

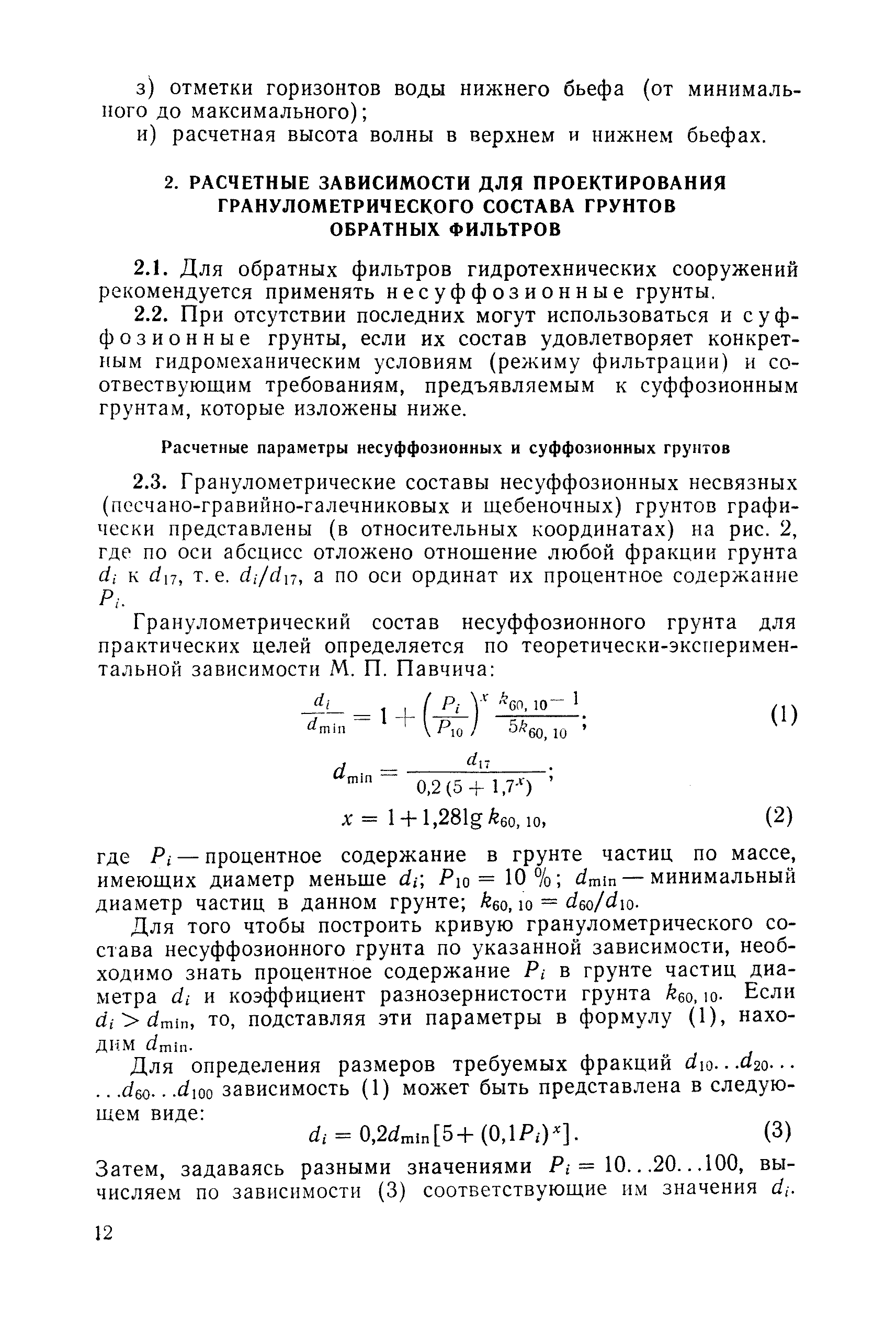

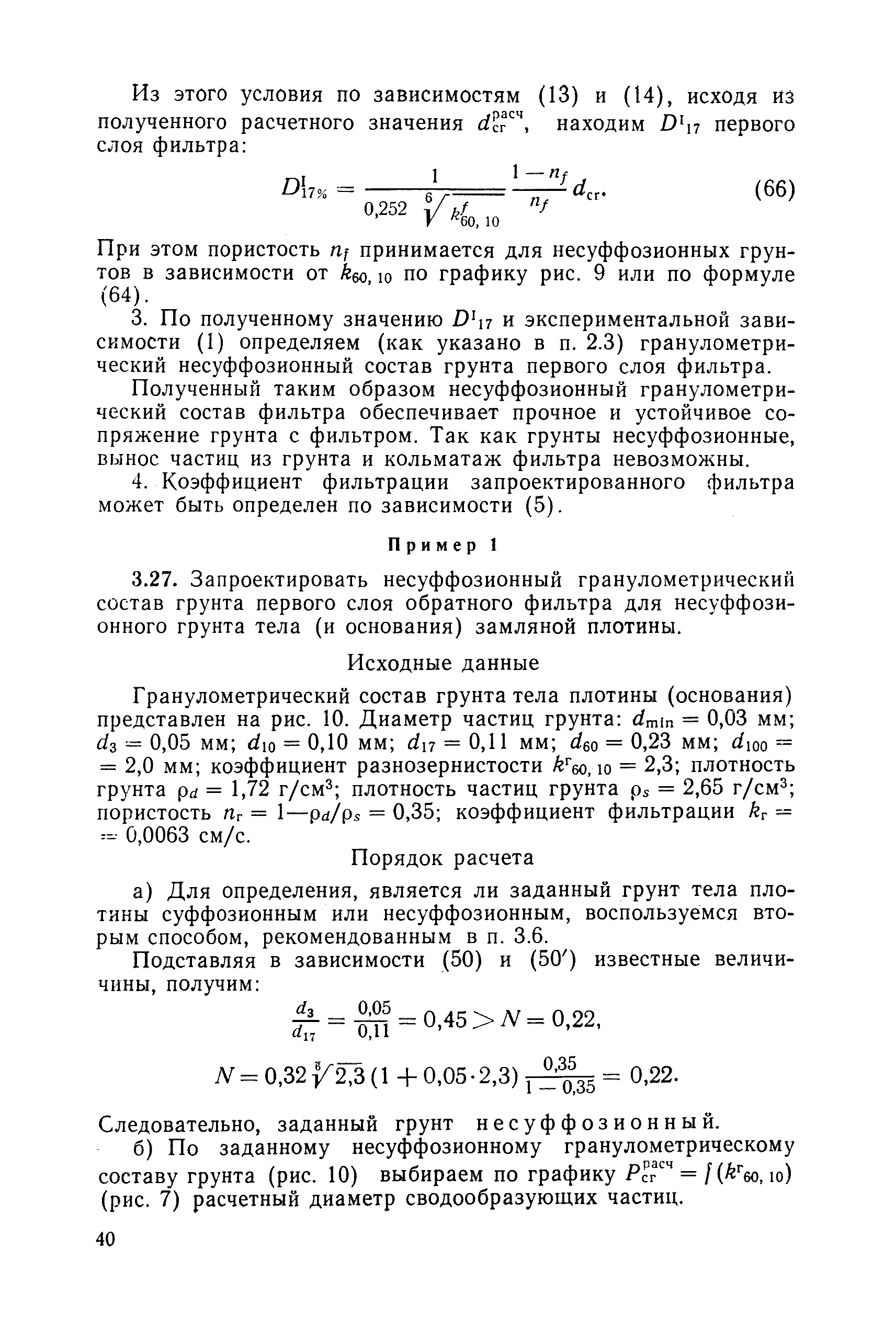

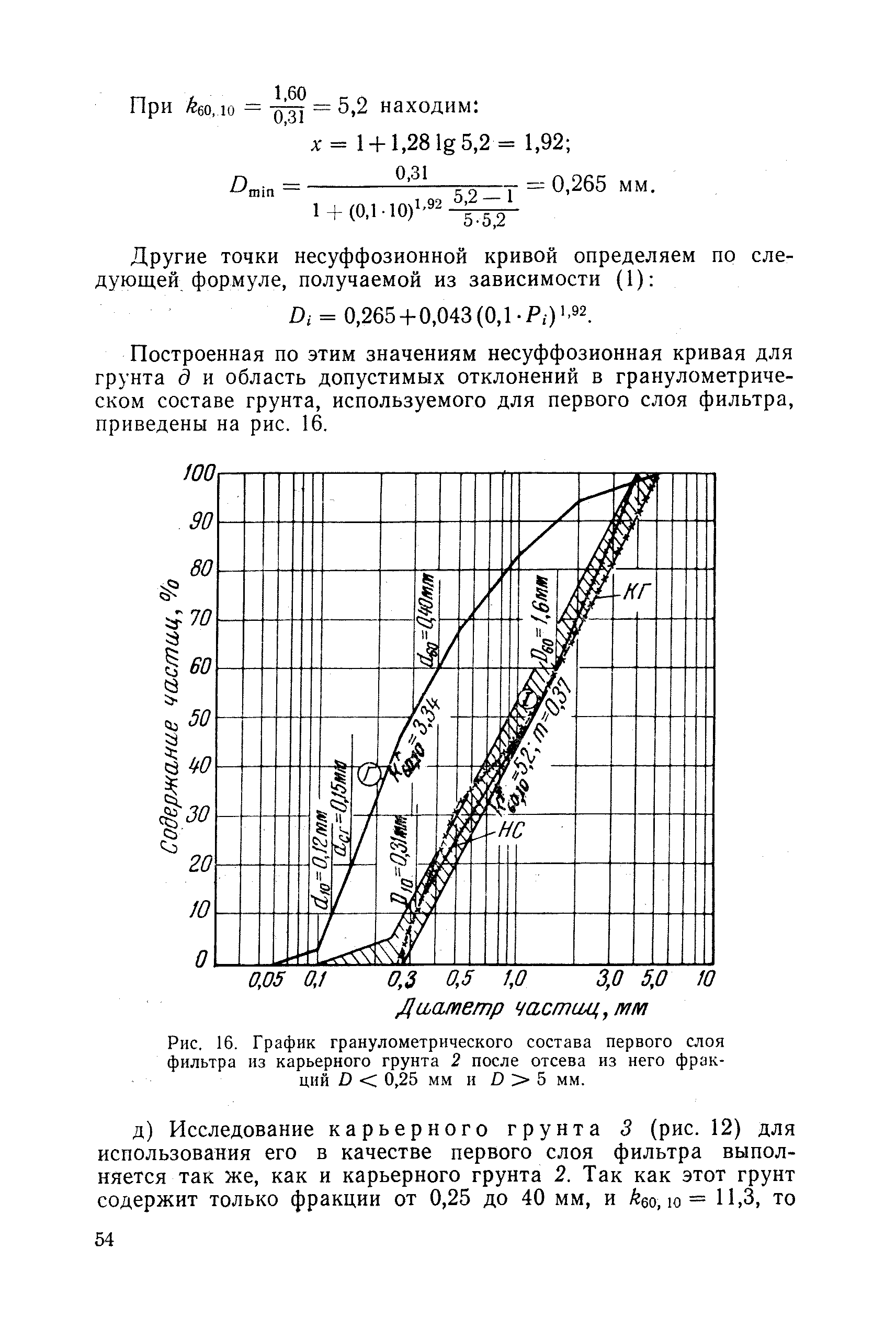

Оглавление:	Предисловие 1. Общие положения    Принятые термины и обозначения    Назначение обратных фильтров    Требования к обратным фильтрам    Задачи проектирования обратных фильтров    Классификация обратных фильтров    Материалы для обратных фильтров    Исходные данные для проектирования 2. Расчетные зависимости для проектирования гранулометрического состава грунтов обратных фильтров    Расчетные параметры несуффозионных и суффозионных грунтов    Расчетные зависимости для определения коэффициента фильтрации песчано-гравелистых и щебеночных грунтов    Каменная наброска    Определение расчетного диаметра фильтрационных пор в несвязных грунтах    Определение расчетных диаметров сводообразующих частиц на контакте сопряжения грунта с фильтром    Определение размеров суффозионных частиц в песчано-гравелистом (щебеночном) грунте    Расчетные зависимости для критических скоростей и градиентов суффозии в песчано-гравелистых (щебеночных) грунтах    Определение допустимых градиентов напора в области дренажа и размеров дренажных устройств    Определение размеров кольматирующих фильтр частиц 3. Методика проектирования обратных фильтров, защищающих несвязные грунты    Общие указания    Оценка несуффозионности (суффозионяости) грунтов в определение процента выноса    Определение расчетных размеров сводообразующих частиц грунта, защищаемого обратным фильтром    Пределы применимости разнозернистых грунтов для обратных фильтров    Определение допустимых междуслойных коэффициентов    Минимальное значение коэффициента фильтрации обратного фильтра    Толщина и число слоев фильтра    Определение допустимых пористости и плотности грунта фильтра    Расчетные случаи проектирования гранулометрического состава грунтов обратных фильтров    Методика проектирования гранулометрического состава первого слоя обратного фильтра для I и II расчетных случаев    Методика подбора гранулометрического состава первого слоя фильтра для III - VI расчетных случаев 4. Проектирование (подбор) состава фильтровой подготовки под каменные и железобетонные крепления верховых откосов земляных плотин из несвязного грунта 5. Проектирование обратных фильтров из пористого бетона    Общие указания    Требования к обратным фильтрам из пористого бетона    Методика подбора гранулометрического состава щебеночного (гравийного) материала для устройства обратных фильтров из пористого бетона    Технология изготовления фильтров из пористого бетона    Пример расчета 6. Методика проектирования обратных фильтров, защищающих связные грунты    Общие указания    Методика подбора гранулометрического состава грунта первого слоя обратного фильтра к связному водонасыщенному грунту    Оценка пригодности (подбора) карьерных грунтов для первого слоя обратных фильтров, защищающих связные грунты    Проектирование (подбор) состава фильтровой подготовки под крепления верховых откосов плотин из связвого грунта    Определение коэффициента фильтрации суглинистого грунта    Примеры расчета гранулометрического состава грунтов первого слоя фильтра, защищающего связные (глинистые) грунты 7, Указания по производству работ при устройстве обратных фильтров гидротехнических сооружений    Общие указания    Дополнительные указания Список литературы
Разработан:	ВНИИГ им. Б.Е. Веденеева
Утверждён:	27.11.1990 ВНИИГ им. Б.Е. Веденеева (B. E. Vedeneyev VNIIG 22)
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение гидротехнических объектов Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство гидротехнических сооружений
Заменяет собой:	П 92-80/ВНИИГ «Рекомендации по проектированию обратных фильтров гидротехнических сооружений»
Нормативные ссылки:	СНиП 2.06.05-84* «Плотины из грунтовых материалов» П 64-77/ВНИИГ «Руководство по проектированию дренированных золоотвалов тепловых электрических станций» П 92-80/ВНИИГ «Рекомендации по проектированию обратных фильтров гидротехнических сооружений»
