ПНСТ 43-2015

Возобновляемая энергетика. Установки солнечные тепловые и их компоненты. Методы испытаний солнечных коллекторов. Часть 3. Тепловые характеристики, включая перепад давления, неостекленных коллекторов с жидким теплоносителем (передача только значимых количеств тепла)

Обозначение:	ПНСТ 43-2015
Обозначение англ:	43-2015
Статус:	введен впервые
Название рус.:	Возобновляемая энергетика. Установки солнечные тепловые и их компоненты. Методы испытаний солнечных коллекторов. Часть 3. Тепловые характеристики, включая перепад давления, неостекленных коллекторов с жидким теплоносителем (передача только значимых количеств тепла)
Название англ.:	Renewable power engineering. Thermal solar systems and components. Test methods for solar collectors. Part 3. Thermal performance of unglazed liquid heating collectors (sensible heat transfer only) including pressure drop
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.07.2016
Дата окончания срока действия:	01.07.2019
Область применения:	Стандарт устанавливает методы определения тепловых характеристик неостекленных коллекторов с жидким теплоносителем. В стандарте описаны методы проведения испытаний на открытом воздухе под воздействием естественного солнечного излучения и симулируемого ветра и проведения испытаний внутри помещения под воздействием источника искусственного солнечного излучения и ветра. Стандарт не применим к коллекторам, в которых аккумулятор тепла конструктивно включен в коллектор так, что измерения характеристик процесса поглощения и аккумуляции тепла не могут быть проведены отдельно друг от друга. Стандарт не применим к коллекторам, в которых теплоноситель может менять фазу, и к коллекторам, зависимым от конденсации водяных паров из окружающего воздуха

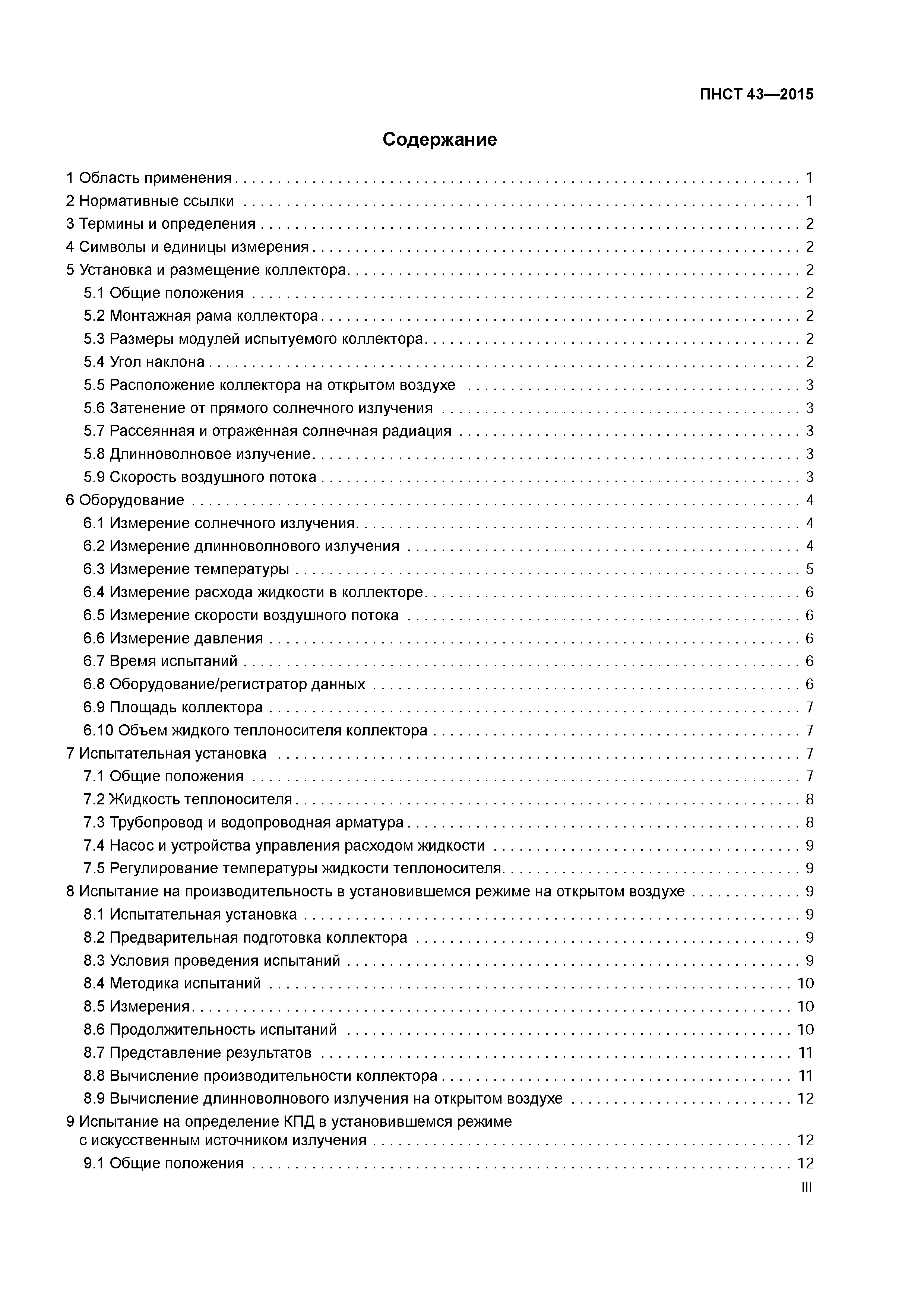

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Символы и единицы измерения 5 Установка и размещение коллектора    5.1 Общие положения    5.2 Монтажная рама коллектора    5.3 Размеры модулей испытуемого коллектора    5.4 Угол наклона    5.5 Расположение коллектора на открытом воздухе    5.6 Затенение от прямого солнечного излучения    5.7 Рассеянная и отраженная солнечная радиация    5.8 Длинноволновое излучение    5.9 Скорость воздушного потока 6 Оборудование    6.1 Измерение солнечного излучения    6.2 Измерение длинноволнового излучения    6.3 Измерение температуры    6.4 Измерение расхода жидкости в коллекторе    6.5 Измерение скорости воздушного потока    6.6 Измерение давления    6.7 Время испытаний    6.8 Оборудование/регистратор данных    6.9 Площадь коллектора    6.10 Объем жидкого теплоносителя коллектора 7 Испытательная установка    7.1 Общие положения    7.2 Жидкость теплоносителя    7.3 Трубопровод и водопроводная арматура    7.4 Насос и устройства управления расходом жидкости    7.5 Регулирование температуры жидкости теплоносителя 8 Испытание на производительность в установившемся режиме на открытом воздухе    8.1 Испытательная установка    8.2 Предварительная подготовка коллектора    8.3 Условия проведения испытаний    8.4 Методика испытаний    8.5 Измерения    8.6 Продолжительность испытаний    8.7 Представление результатов    8.8 Вычисление производительности коллектора    8.9 Вычисление длинноволнового излучения на открытом воздухе 9 Испытание на определение КПД в установившемся режиме с искусственным источником излучения    9.1 Общие положения    9.2 Искусственный источник излучения для испытания на определение КПД в установившемся режиме    9.3 Испытательная установка    9.4 Предварительная подготовка коллектора    9.5 Условия испытания    9.6 Длительность испытания    9.7 Методика испытаний    9.8 Измерения при испытаниях с искусственными источниками излучения    9.9 Обработка и представление результатов 10 Определение эффективной теплоемкости и постоянной времени коллектора    10.1 Общие положения    10.2 Определение эффективной теплоемкости коллектора    10.3 Методика испытаний постоянной времени коллектора    10.4 Расчет постоянной времени коллектора 11 Определение перепада давления в поперечном сечении коллектора    11.1 Общие положения    11.2 Испытательная установка    11.3 Методика испытаний    11.4 Условия испытаний    11.5 Измерения    11.6 Перепад давления, вызванный фитингами    11.7 Вычисление и представление результатов Приложение А (обязательное) Форма протокола испытаний Приложение Б (справочное) Угловой коэффициент коллектора Приложение В (справочное) Характеристики неостекленных солнечных коллекторов Приложение Г (справочное) Свойства воды Библиография
Разработан:	ОАО НИИЭС ФГУП ВНИИНМАШ
Утверждён:	23.06.2015 Федеральное агентство по техническому регулированию и метрологии (18-пнст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика
Нормативные ссылки:	ГОСТ Р 51594-2000 «Нетрадиционная энергетика. Солнечная энергетика. Термины и определения»
