РТМ 24.020.33-75

Турбины паровые и газовые стационарные, компрессоры. Лабиринтные уплотнения, выбор типа и расчет протечек

Обозначение:	РТМ 24.020.33-75
Обозначение англ:	RTM 24.020.33-75
Статус:	cправочные материалы, мп, тпр
Название рус.:	Турбины паровые и газовые стационарные, компрессоры. Лабиринтные уплотнения, выбор типа и расчет протечек
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017

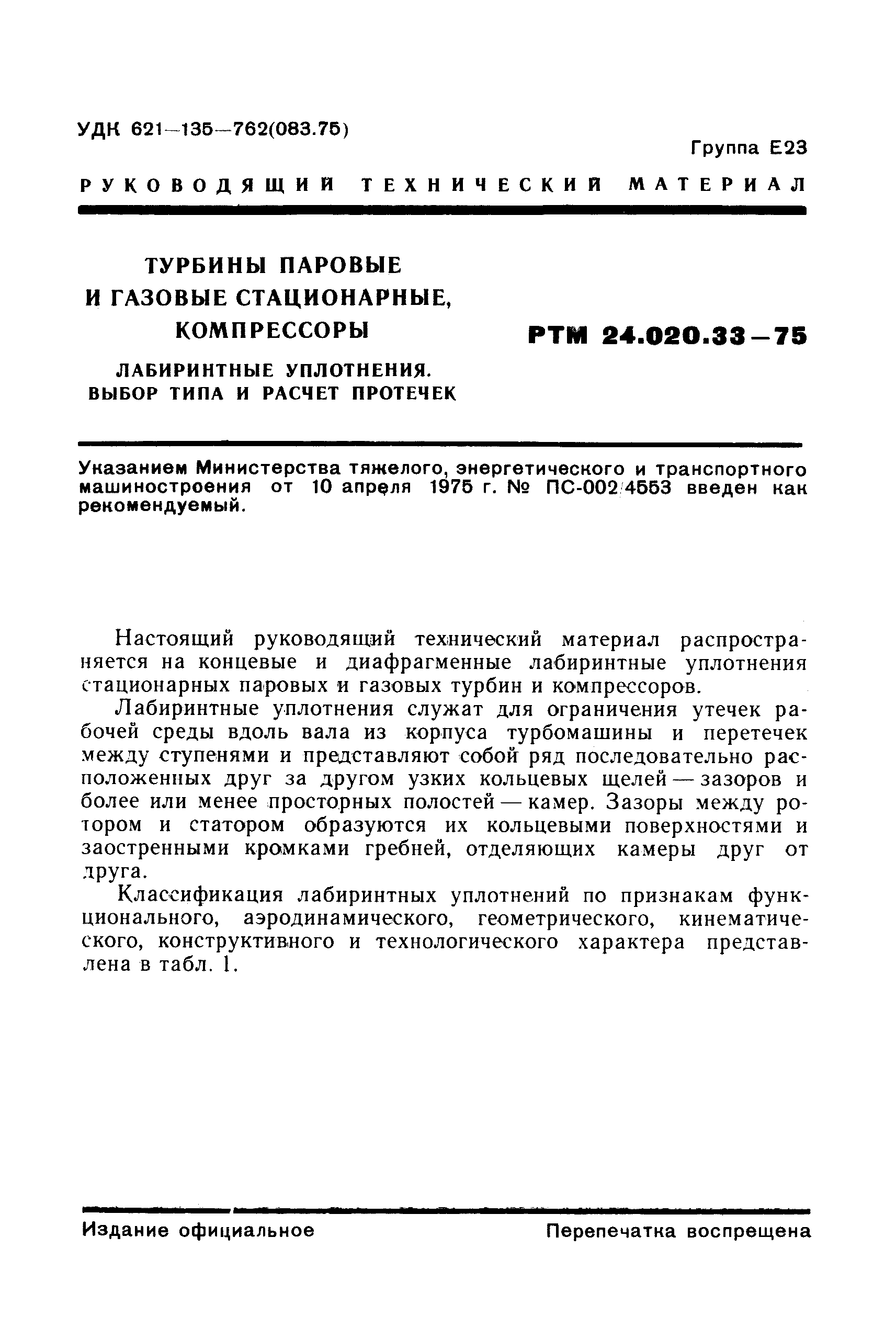

Область применения:	Руководящий технический материал распространяется на концевые и диафрагменные лабиринтные уплотнения стационарных паровых и газовых турбин и компрессоров.

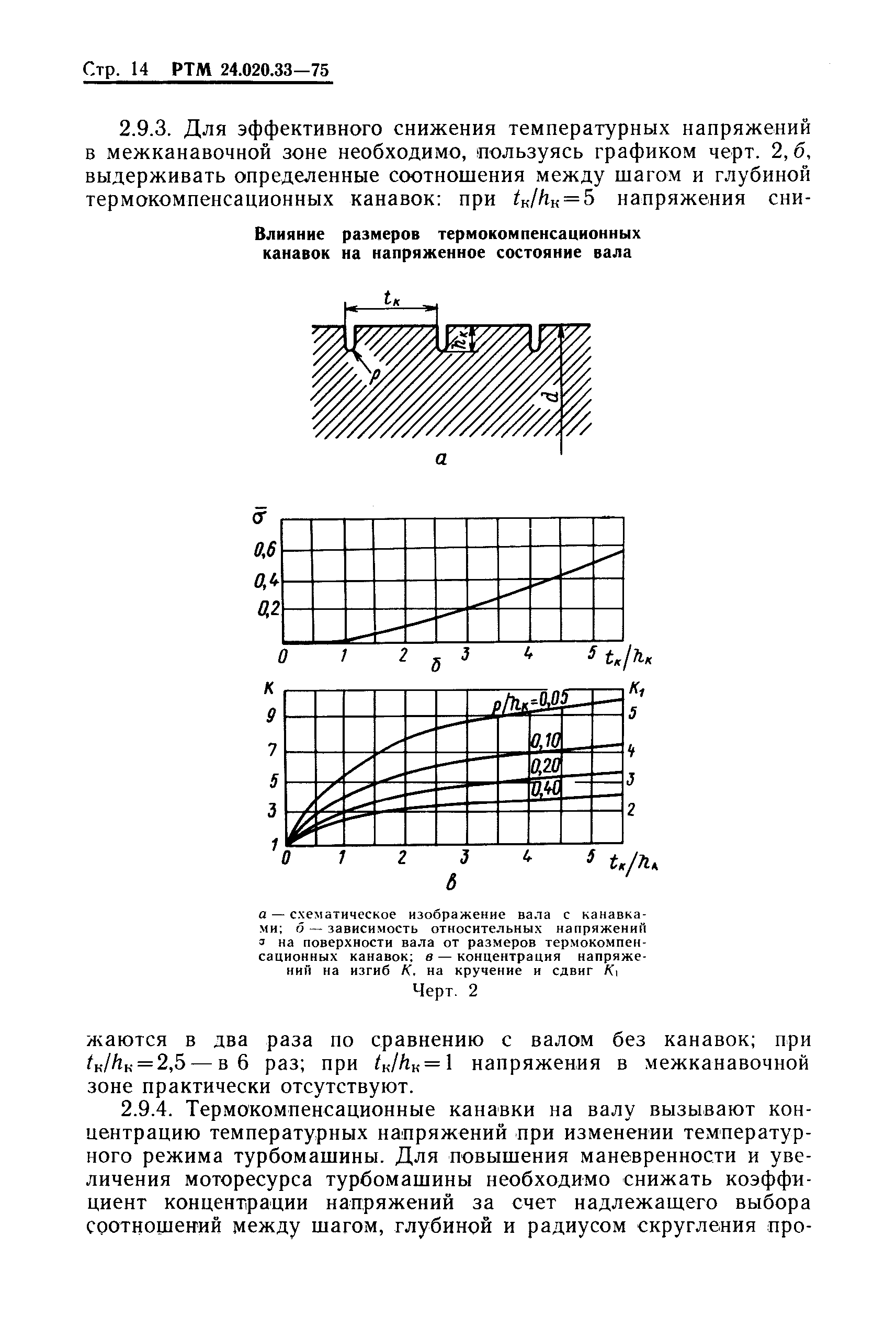

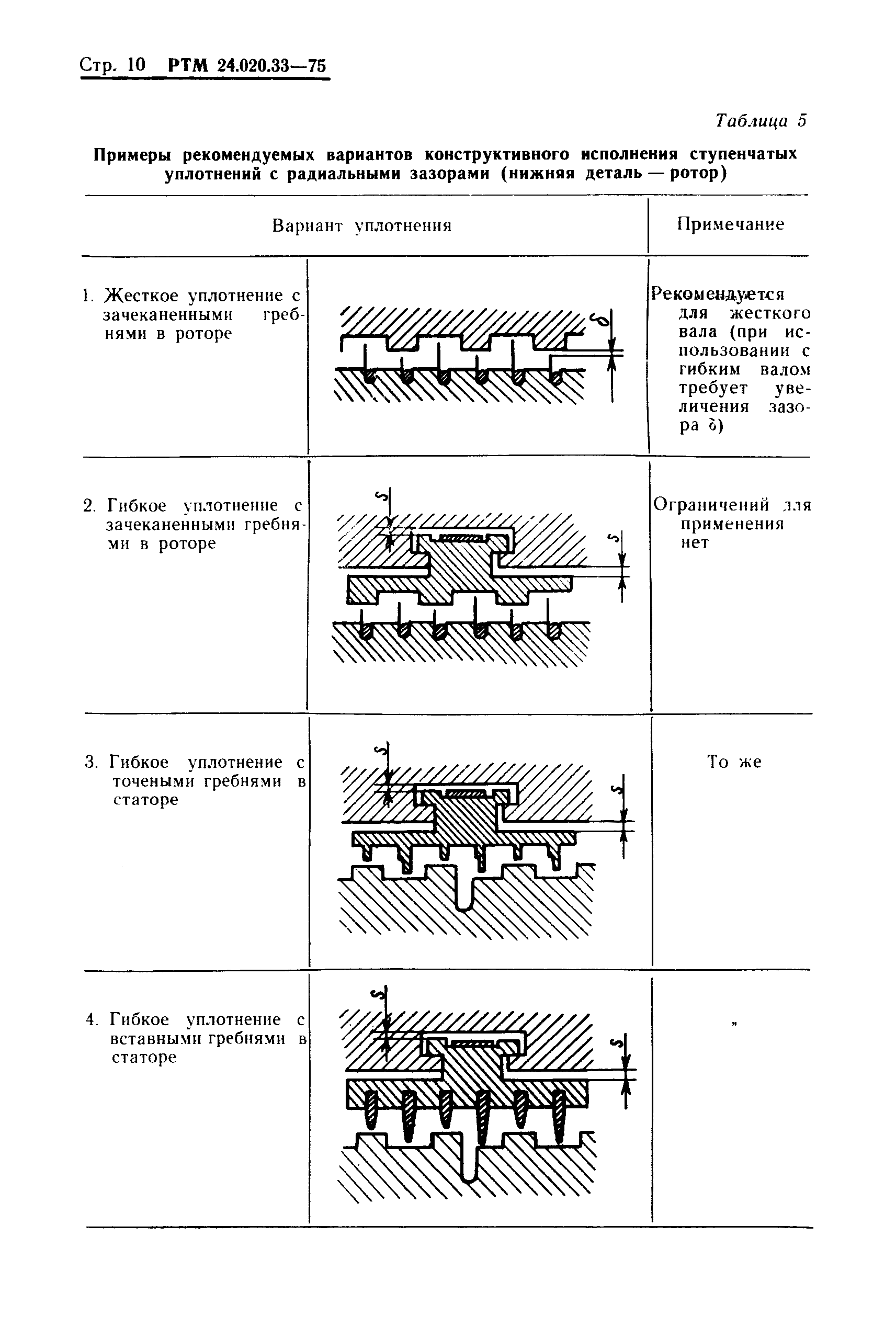

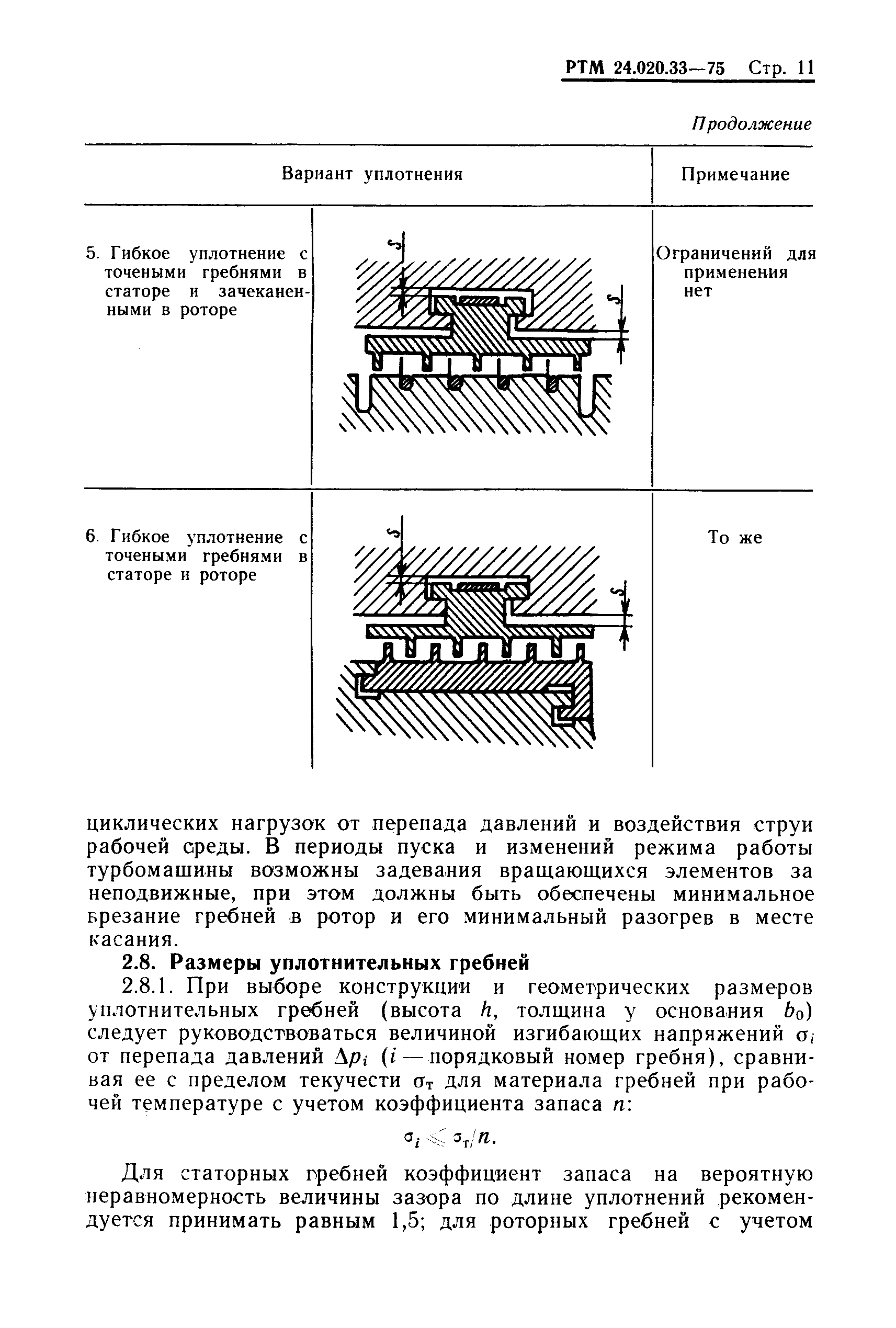

Оглавление:	1 Выбор типа уплотнений    Прямоточное уплотнение (А)    Ступенчатые уплотнения    Ступенчатое уплотнение с выступами и одиночными короткими гребнями (Б)    Ступенчатое уплотнение с выступами и увеличенным числом коротких гребней (В)    Комбинированное ступенчатое уплотнение с чередующимися гребнями ротора и статора (Г)    Уплотнение ЦКТИ (Д) 2 Конструкция уплотнений с радиальными зазорами    Размеры уплотнительных гребней    Термокомпенсационные канавки на валу 3 Расчет протечек    Расчетная формула    Расчетный зазор    Режим течения    Ширина камеры    Расчетная длина струи    Расчет уплотнений при наличии свободной струи в камере перед щелью    Расчет уплотнений при заполнении потоком всего сечения лабиринтовой камеры    Расчет уплотнений при полном гашении скорости    Расчет уплотнений при малом числе зазоров    Расчетное сравнение различных уплотнений    Влияние эксцентриситета    Неучтенные факторы Приложение 1 (справочное). Пример использования РТМ Приложение 2 (справочное). Блок-схема алгоритма программы расчета на ЭВМ протечек через уплотнение
Разработан:	НПО ЦКТИ им. И.И. Ползунова
Утверждён:	10.04.1975 Министерство тяжелого, энергетического и транспортного машиностроения СССР (ПС-002/4553)
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Чем заменён:	РТМ 108.020.33-86 «Уплотнения лабиринтные стационарных паровых и газовых турбин и компрессоров. Проектирование и расчет»

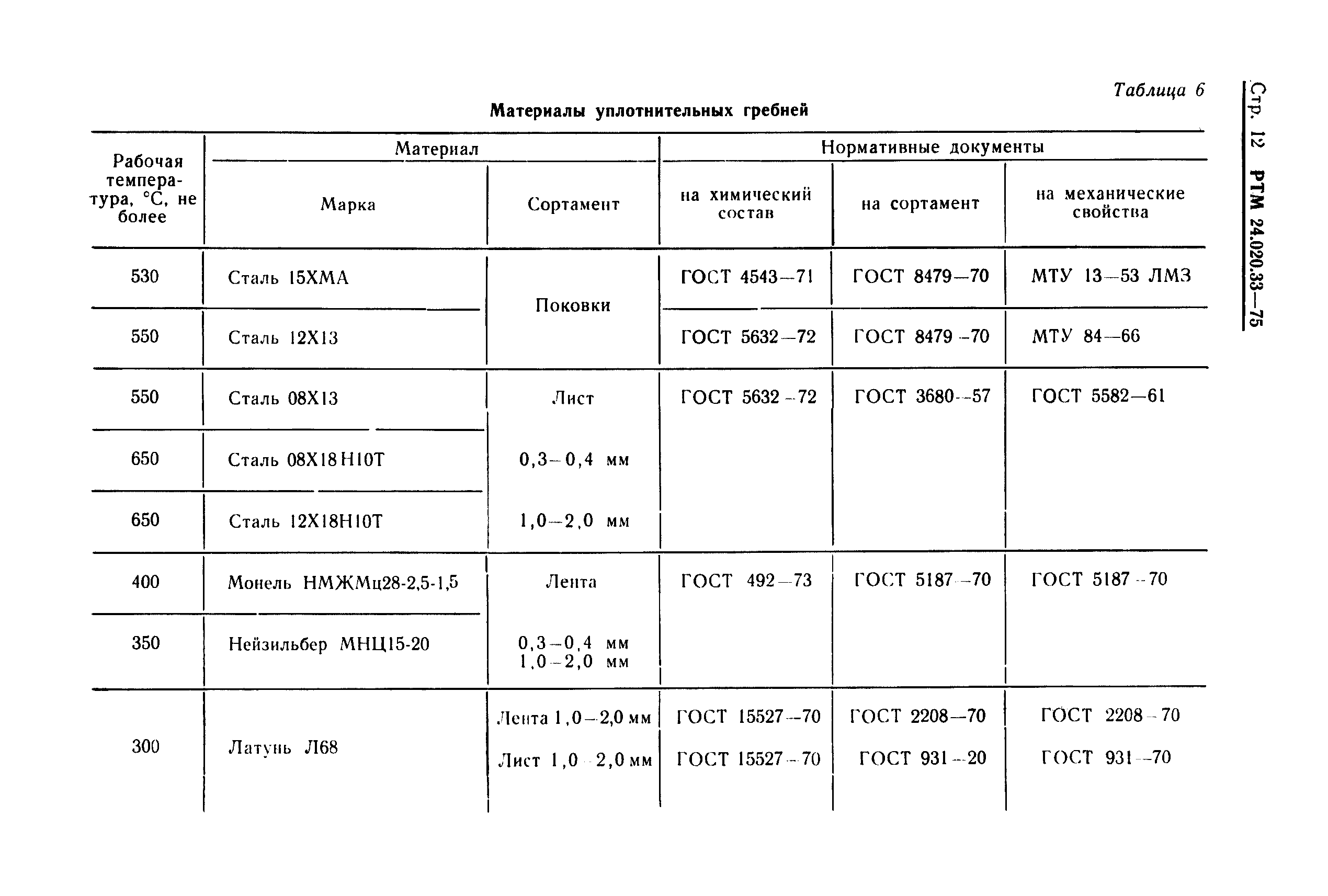

Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 492-73 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 5187-70 «Ленты из мельхиора, нейзильбера и монеля. Технические условия» ГОСТ 3680-57 «Сталь прокатная тонколистовая. Сортамент» ГОСТ 931-70 «Листы и полосы латунные»
