Скачать ГОСТ ISO 16932-2014 Стекло и изделия из него. Защитное остекление, стойкое к воздействию бурь. Метод испытания и классификация

Дата актуализации: 10.08.2017

ГОСТ ISO 16932-2014

Стекло и изделия из него. Защитное остекление, стойкое к воздействию бурь. Метод испытания и классификация

Обозначение:	ГОСТ ISO 16932-2014
Обозначение англ:	16932-2014
Статус:	введен впервые
Название рус.:	Стекло и изделия из него. Защитное остекление, стойкое к воздействию бурь. Метод испытания и классификация
Название англ.:	Glass and glass products. Destructive-windstorm-resistant security glazing. Test method and classification
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.04.2016

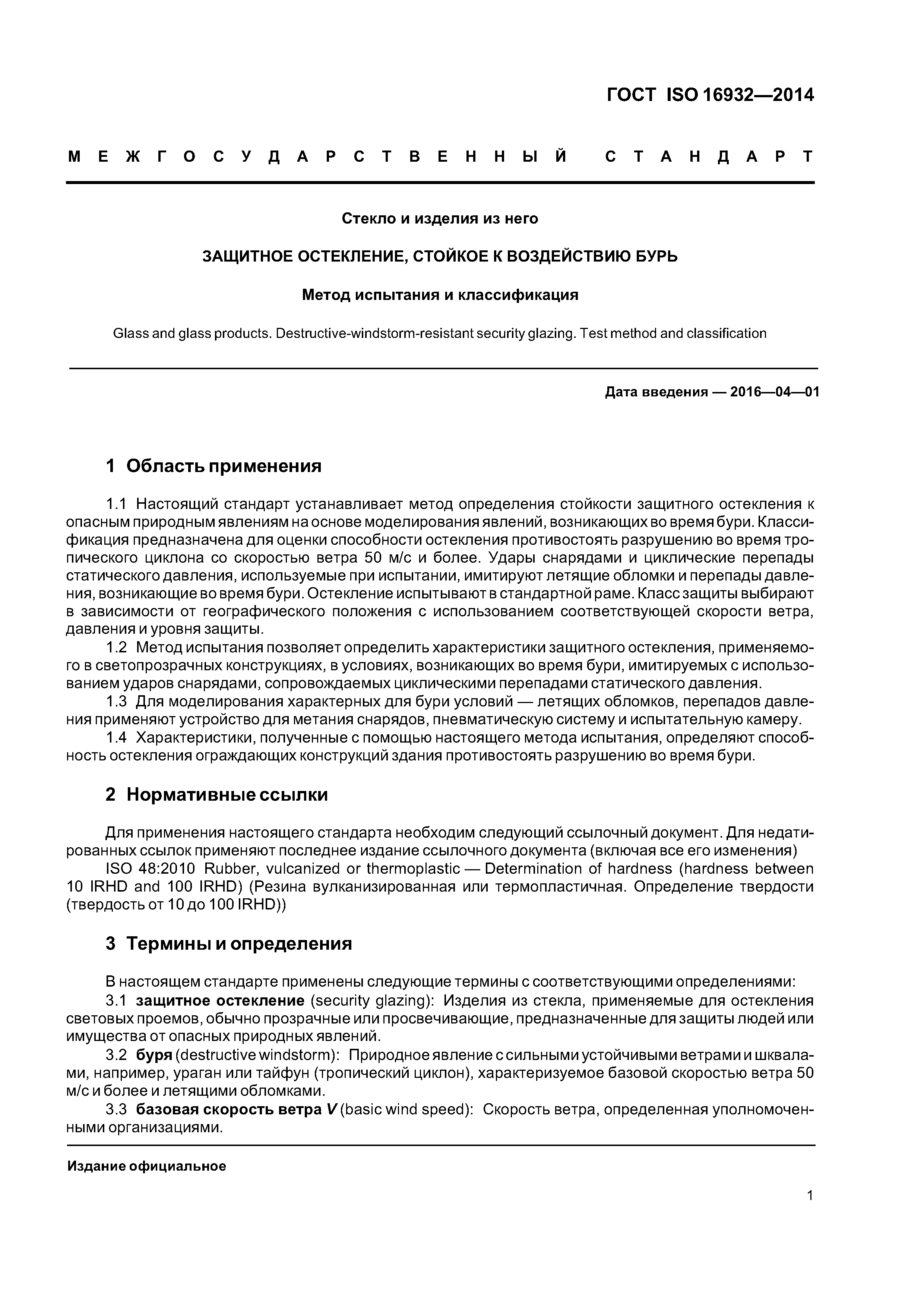

Область применения:	Стандарт устанавливает метод определения стойкости защитного остекления к опасным природным явлениям на основе моделирования явлений, возникающих во время бури.

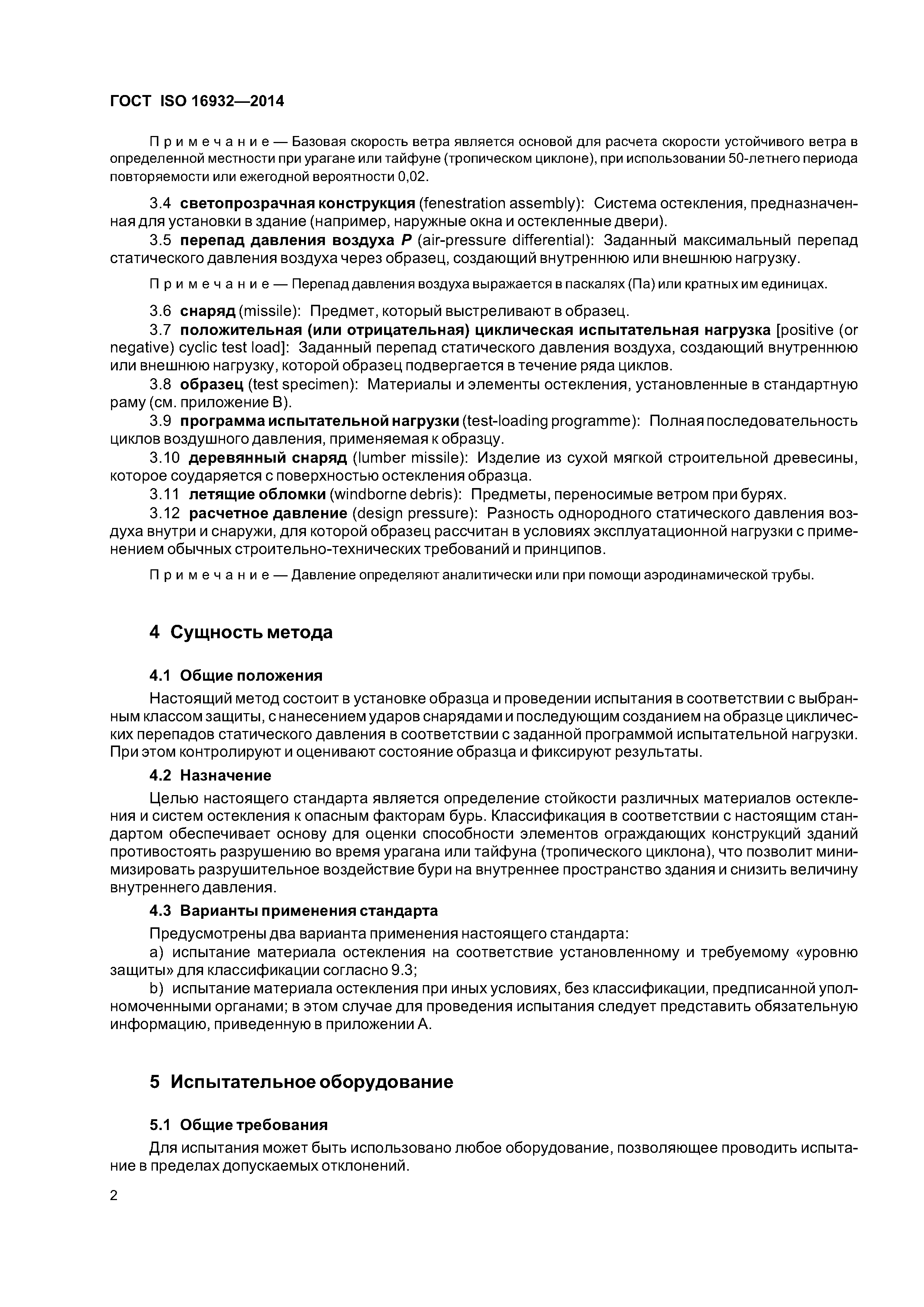

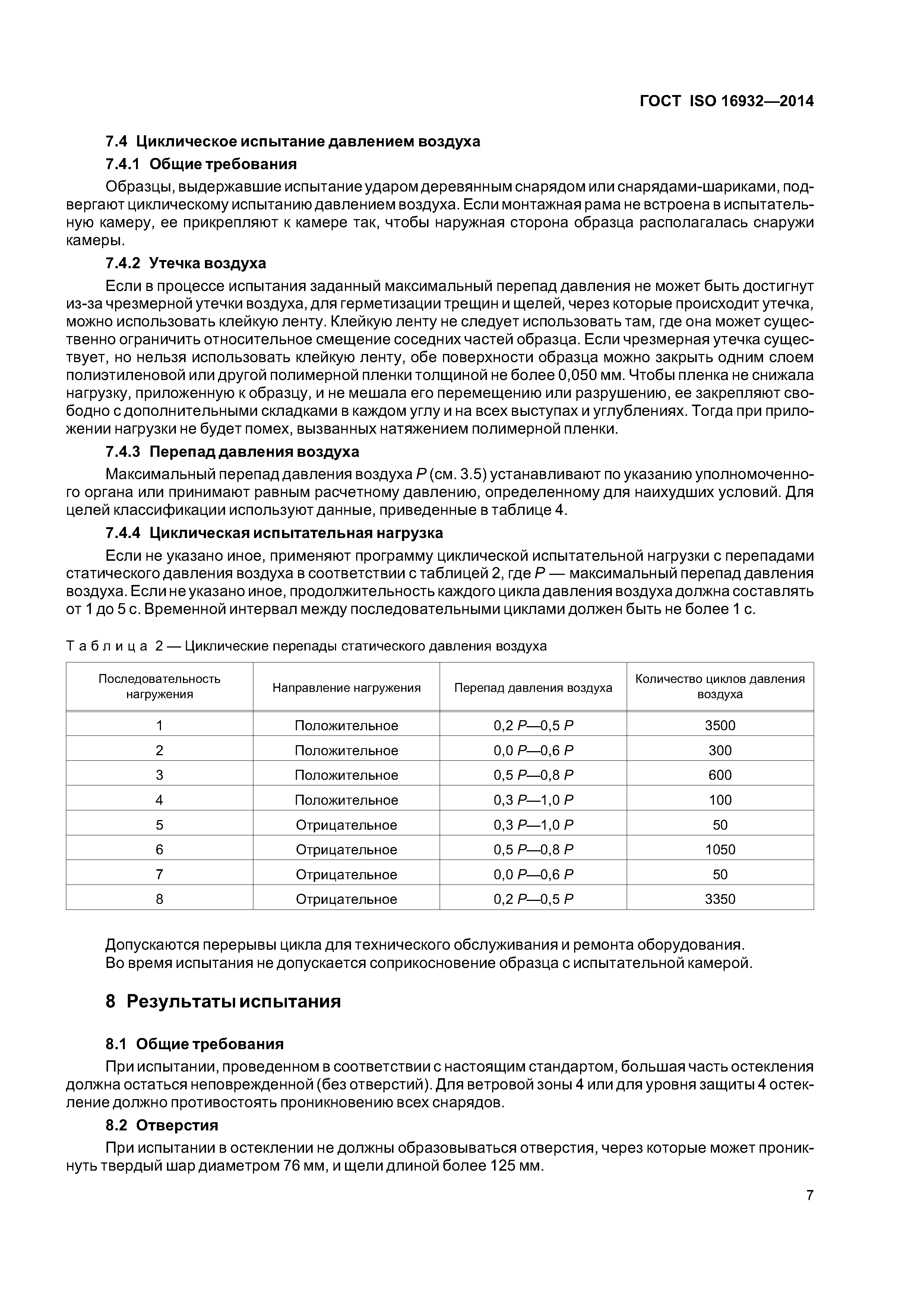

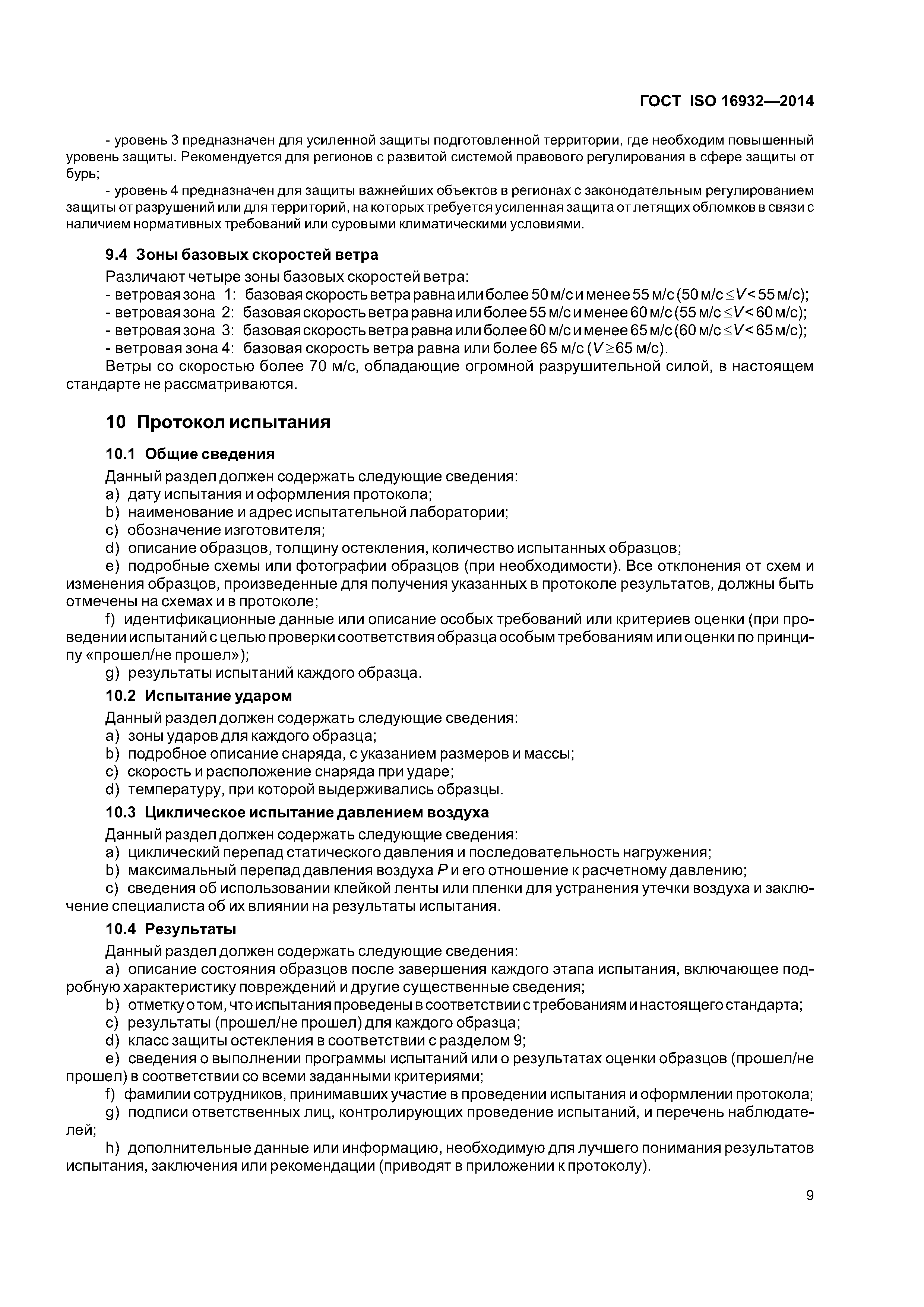

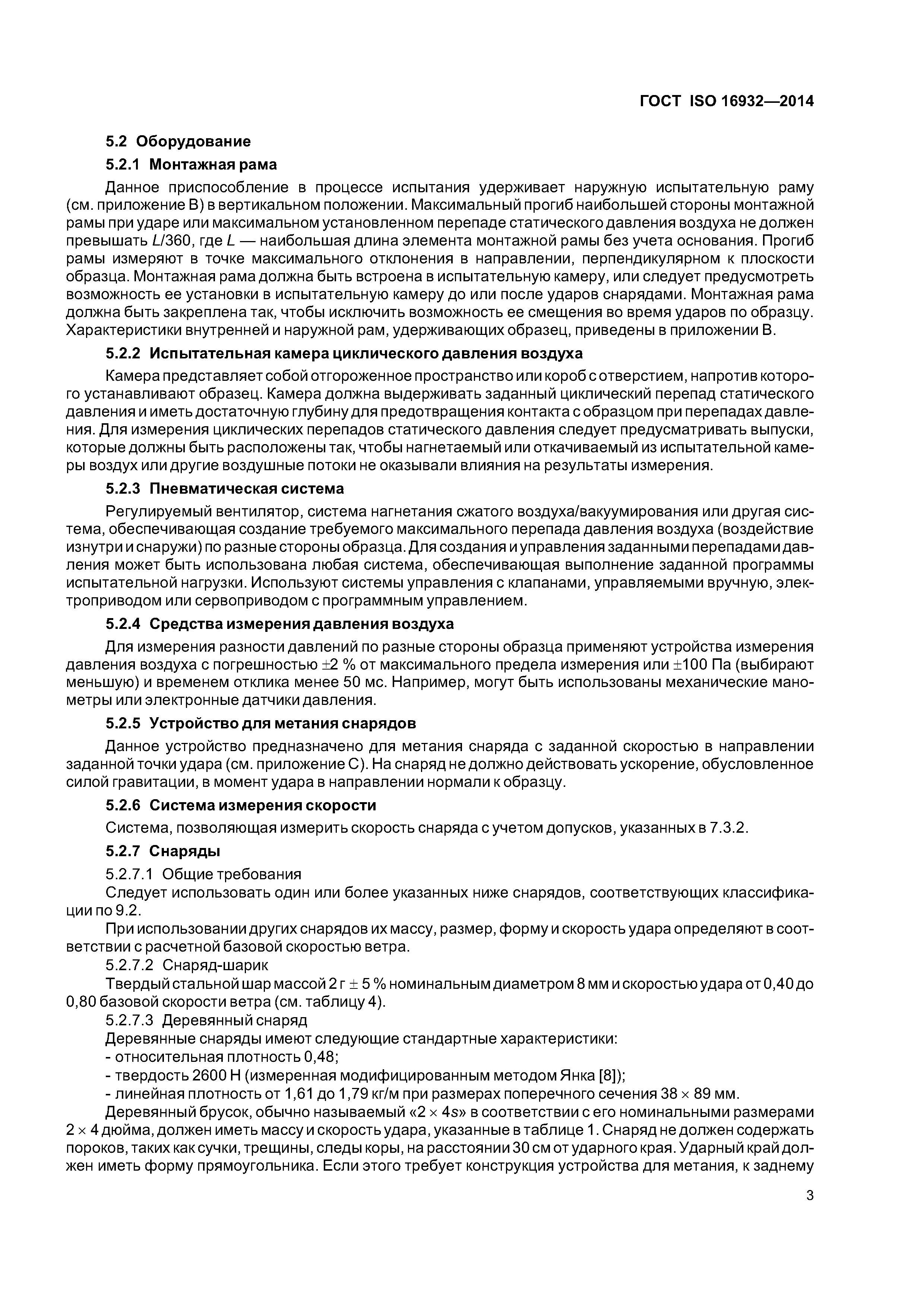

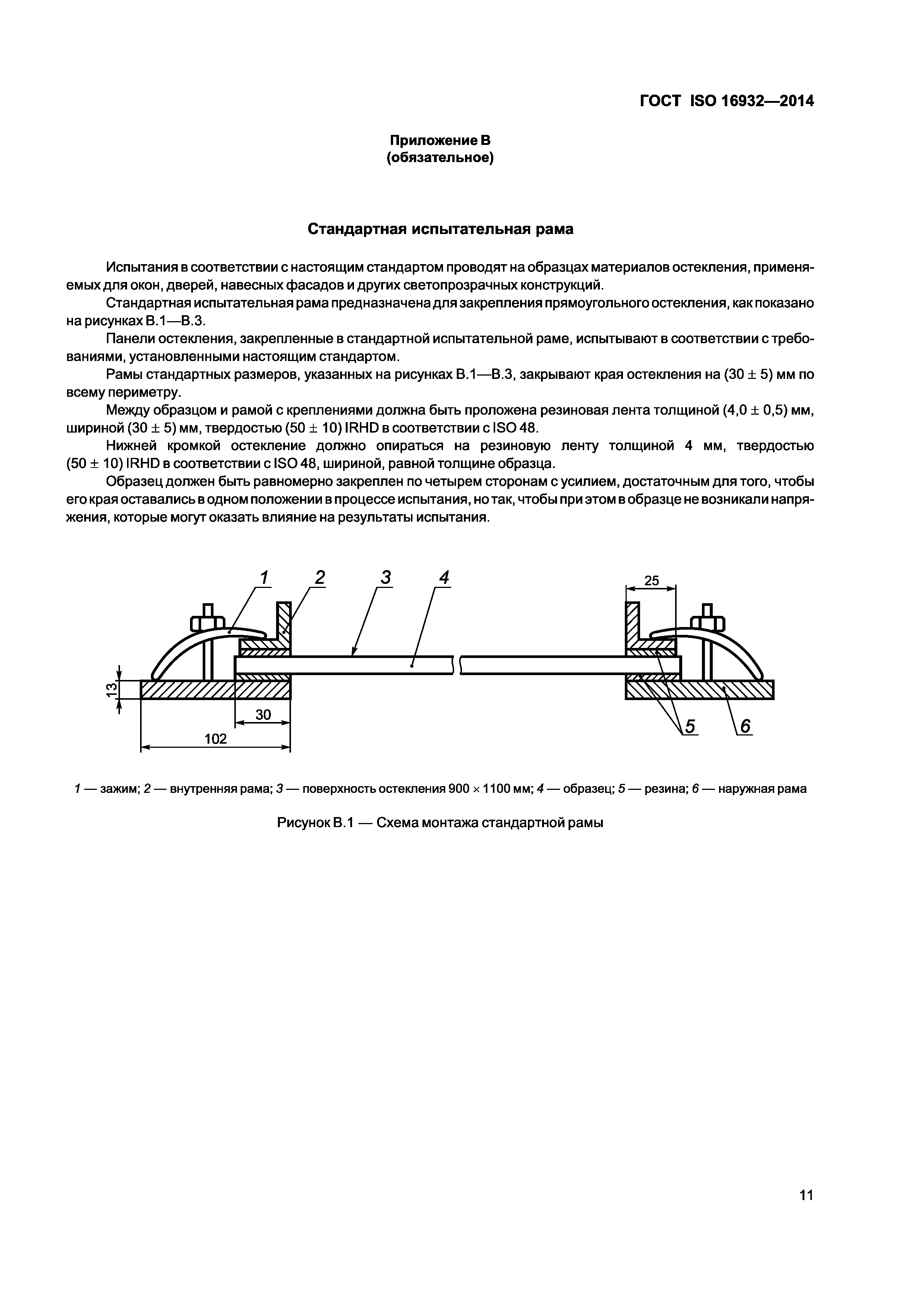

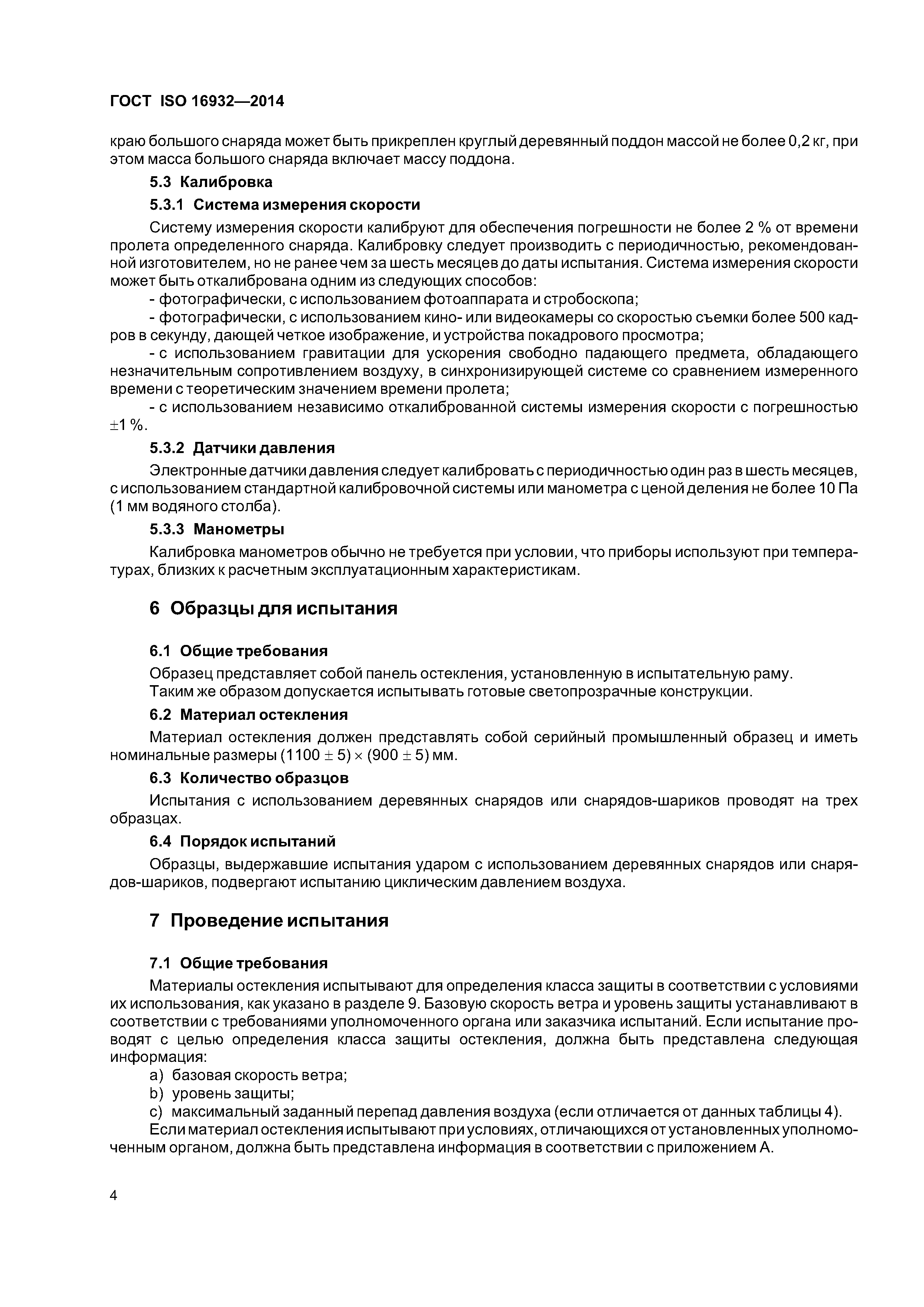

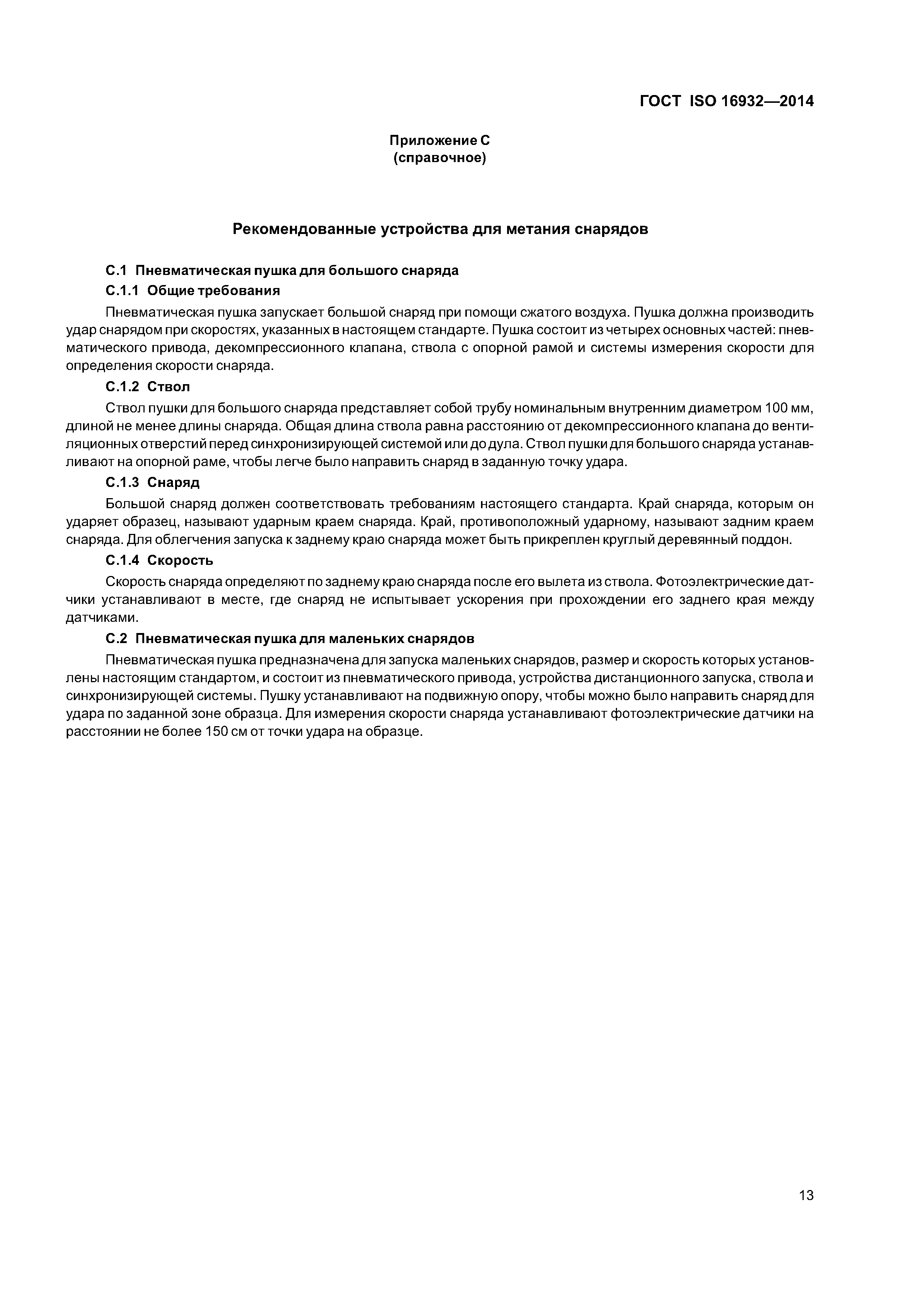

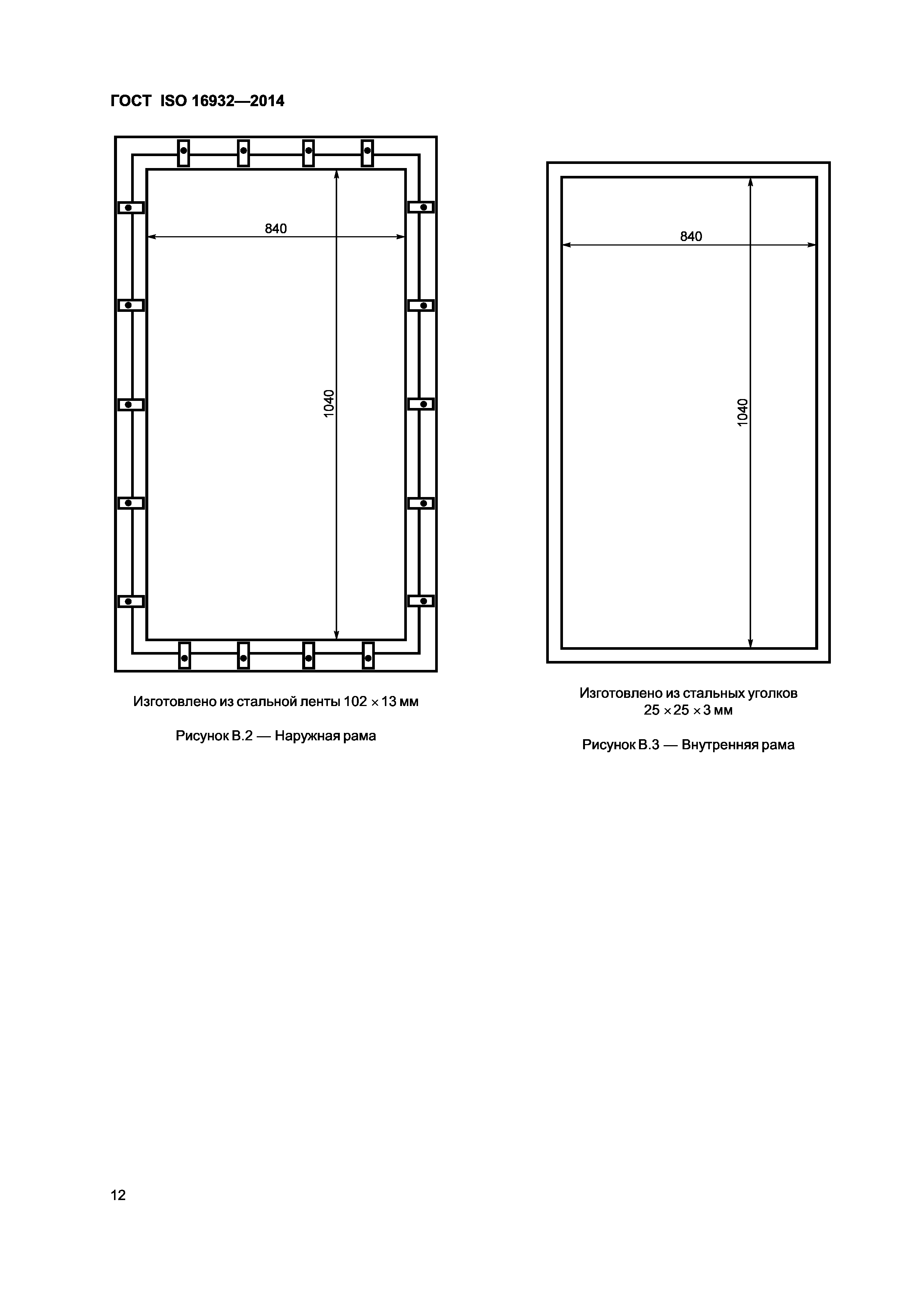

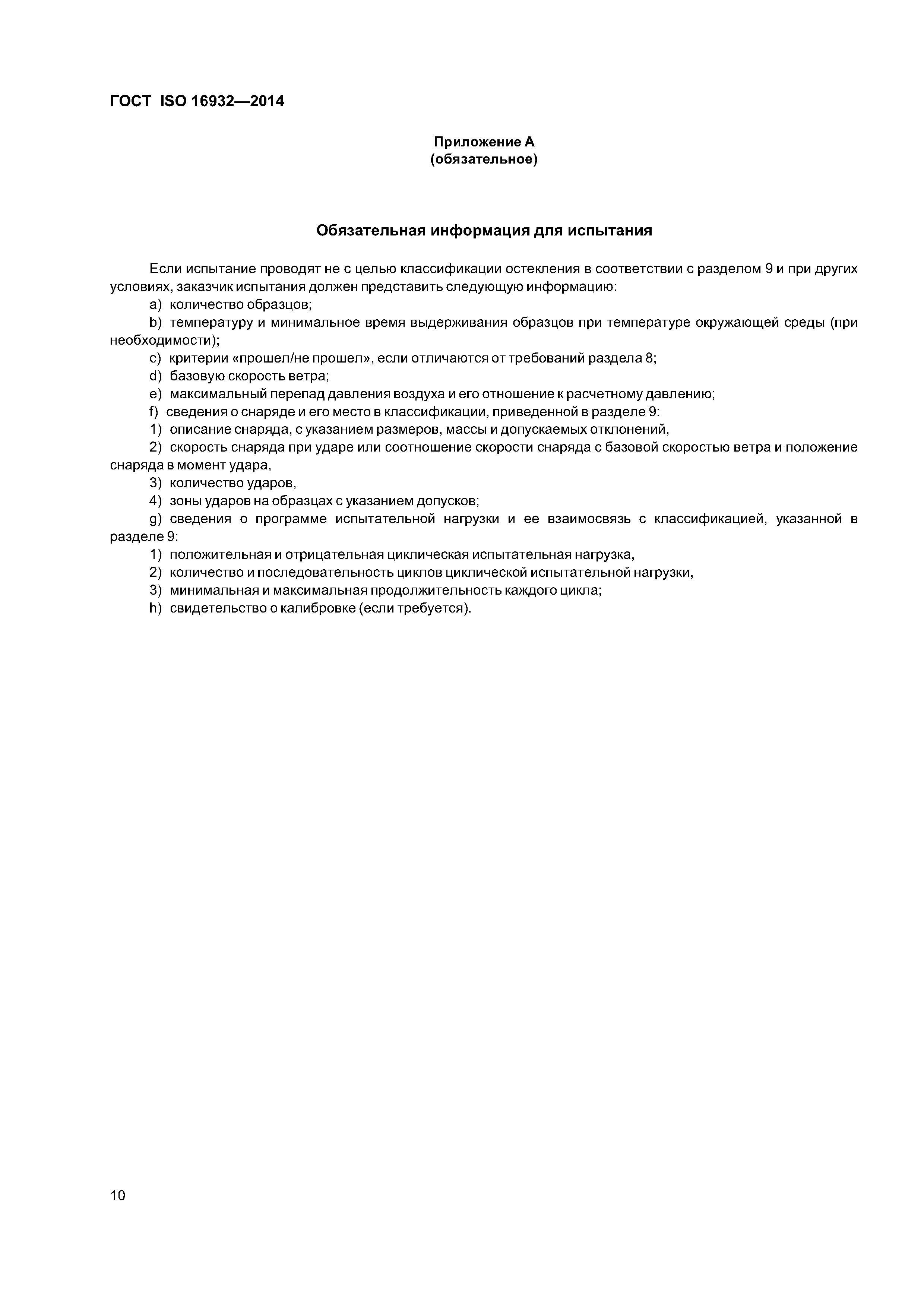

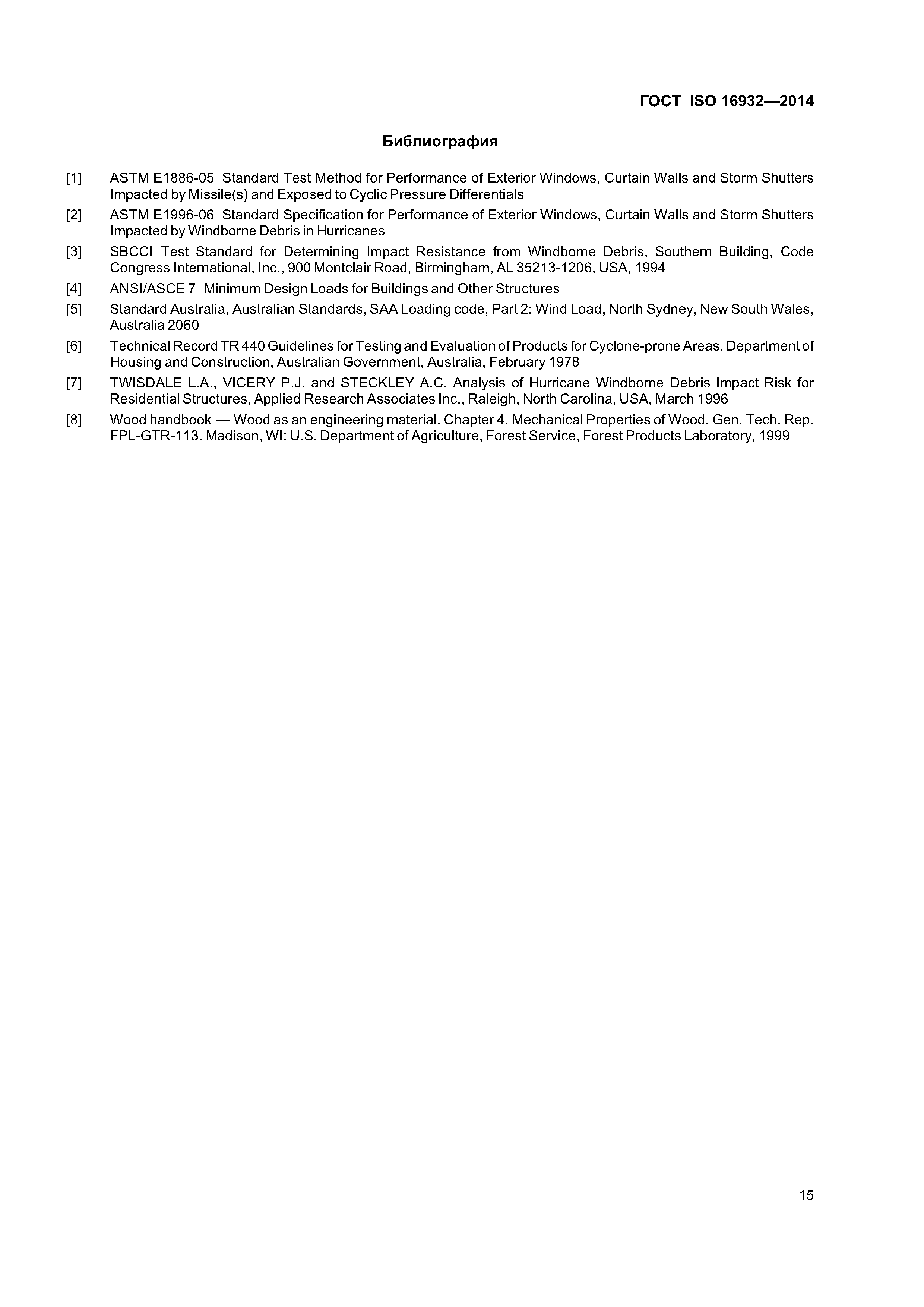

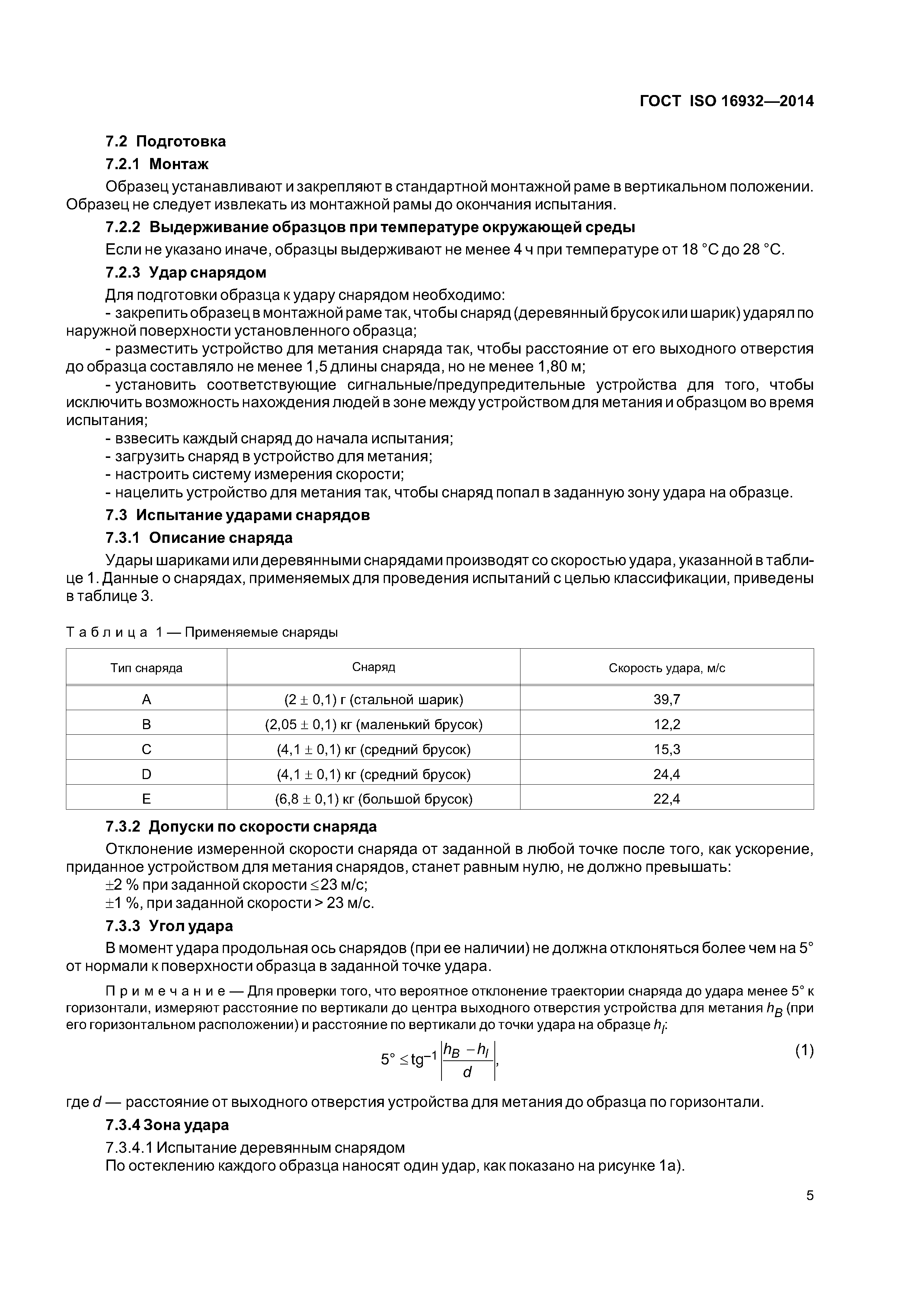

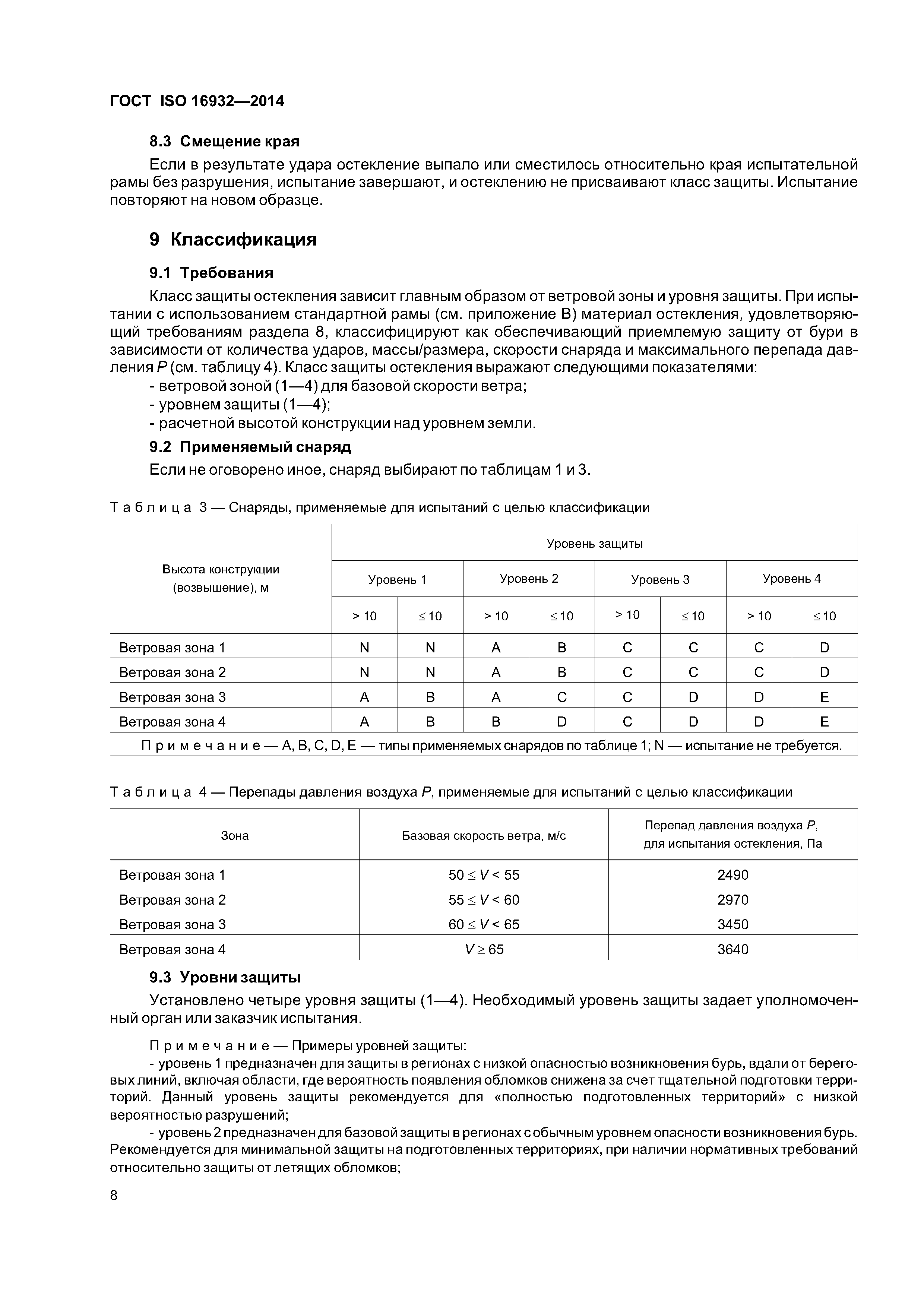

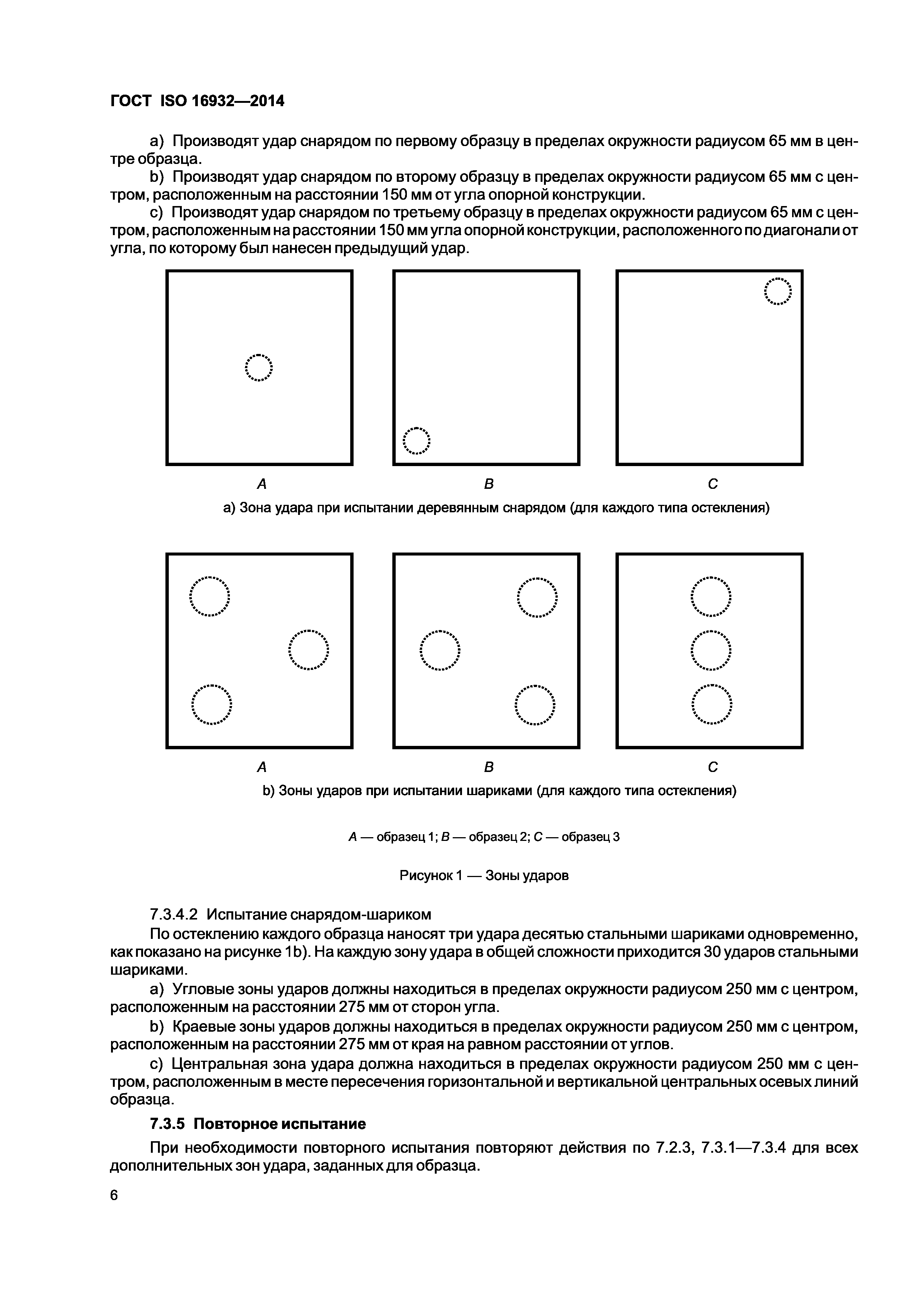

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сущность метода 5 Испытательное оборудование 6 Образцы для испытания 7 Проведение испытания 8 Результаты испытания 9 Классификация 10 Протокол испытания Приложение А (обязательное) Обязательная информация для испытания Приложение В (обязательное) Стандартная испытательная рама Приложение С (справочное) Рекомендованные устройства для метания снарядов Приложение ДА (справочное) Сведения о соответствии межгосударственного стандарта ссылочному международному стандарту Библиография

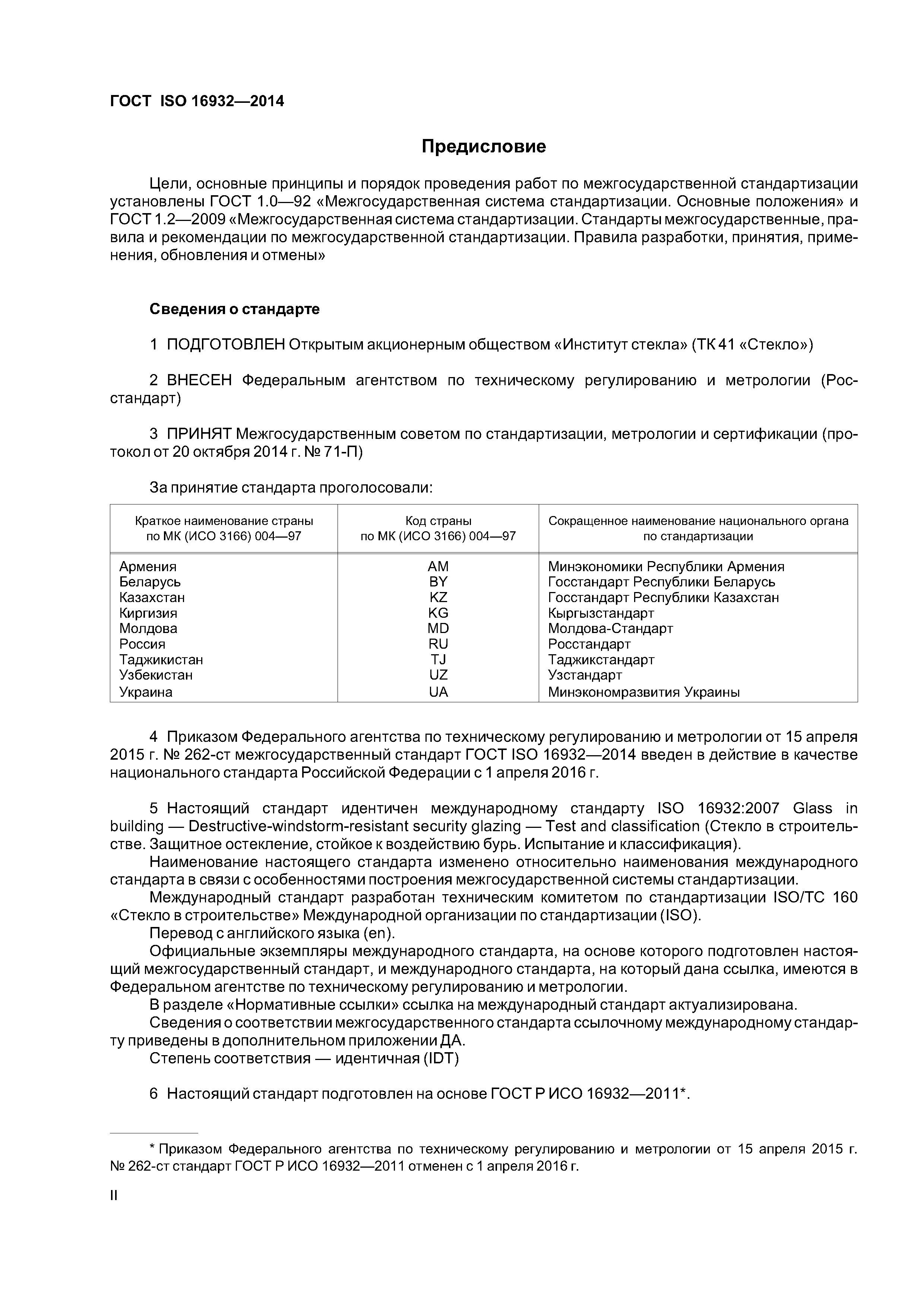

Разработан:	ОАО Институт стекла ТК 41 Стекло
Утверждён:	20.10.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 71-П) 15.04.2015 Федеральное агентство по техническому регулированию и метрологии (262-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Стекло Стекло в целом Экология СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Стекло Стекло в целом

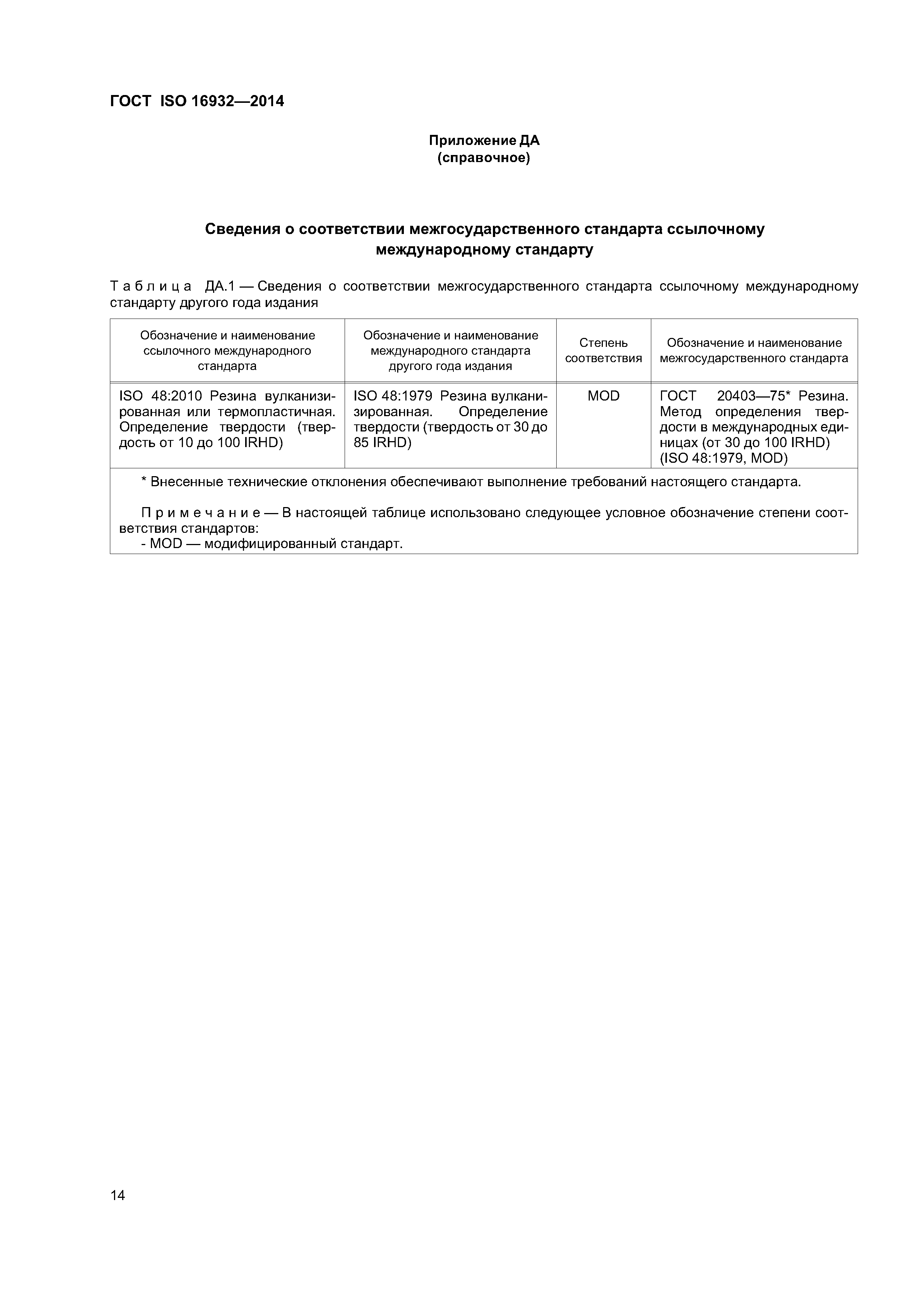

Нормативные ссылки:	ГОСТ 20403-75 «Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD)»
