Скачать РТМ 108.850.02-83 Ящики деревянные для изделий энергомашиностроения с массой груза от 500 до 20000 кг. Методика расчета

Дата актуализации: 10.08.2017

РТМ 108.850.02-83

Ящики деревянные для изделий энергомашиностроения с массой груза от 500 до 20000 кг. Методика расчета

Обозначение: РТМ 108.850.02-83
Обозначение англ: RTM 108.850.02-83
Статус:не действует
Название рус.:Ящики деревянные для изделий энергомашиностроения с массой груза от 500 до 20000 кг. Методика расчета
Название англ.:Stationary High-Pressure Steam Boilers with Natural Circulation - Feed Water and Steam Quality Standards
Дата добавления в базу:21.05.2015
Дата актуализации:05.05.2017
Дата введения:01.01.1990
Область применения:Руководящий технический материал устанавливает методику расчета параметров ящиков по ОСТ 108.850.01-83 и должен применяться при разработке конструкторской документации на ящики.

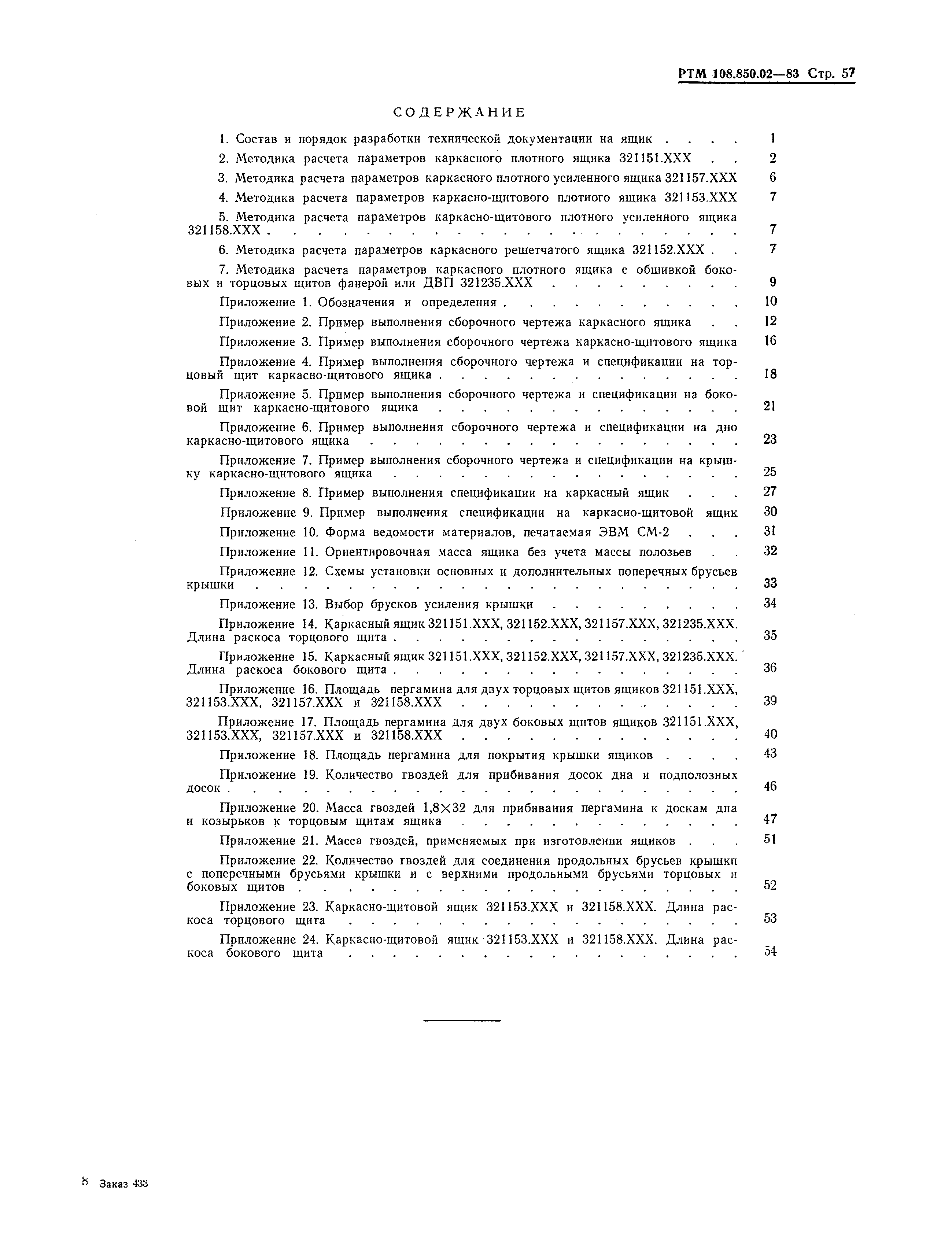

Оглавление:1. Состав и порядок разработки технической документации на ящик

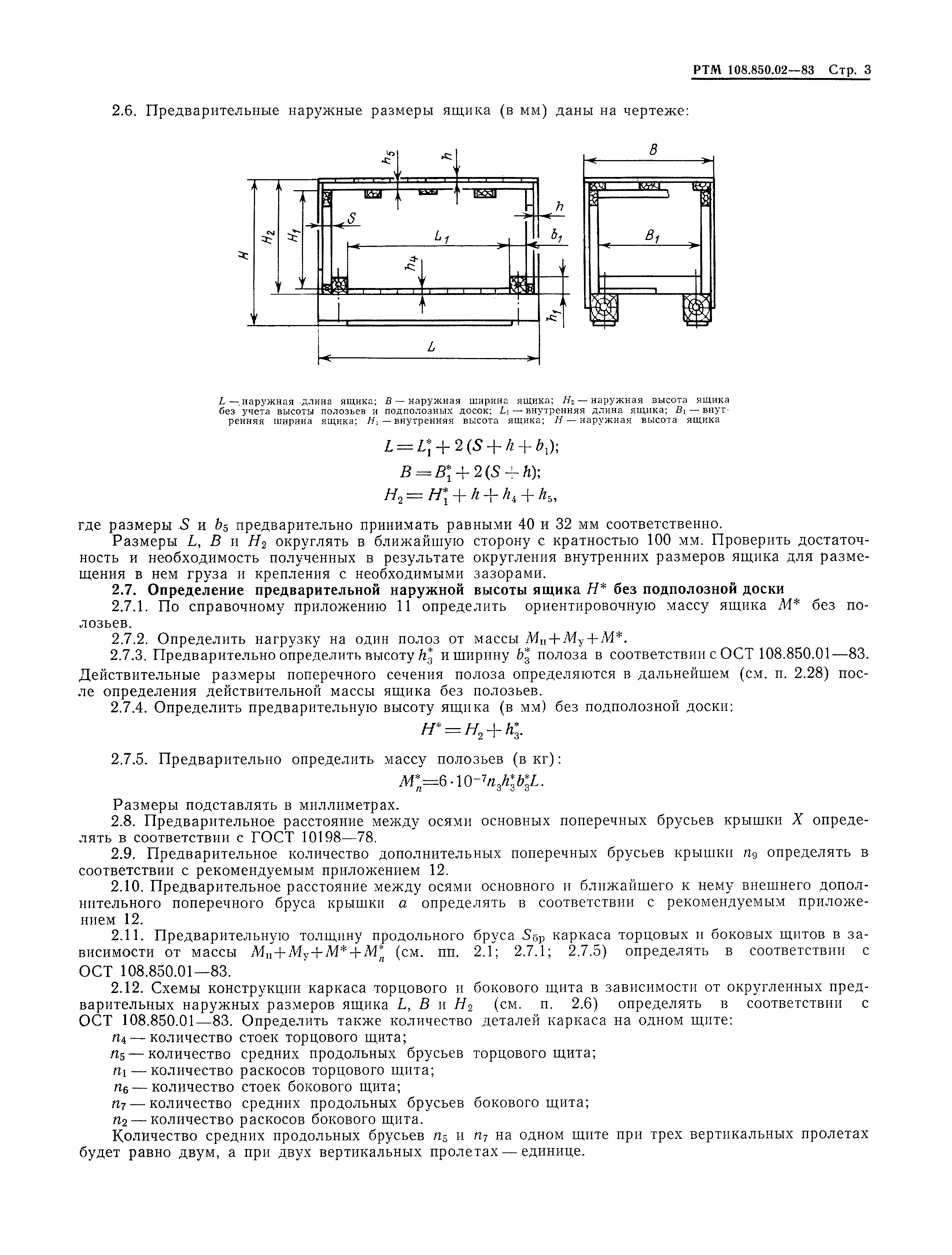

2. Методика расчета параметров каркасного плотного ящика 321151.ХХХ

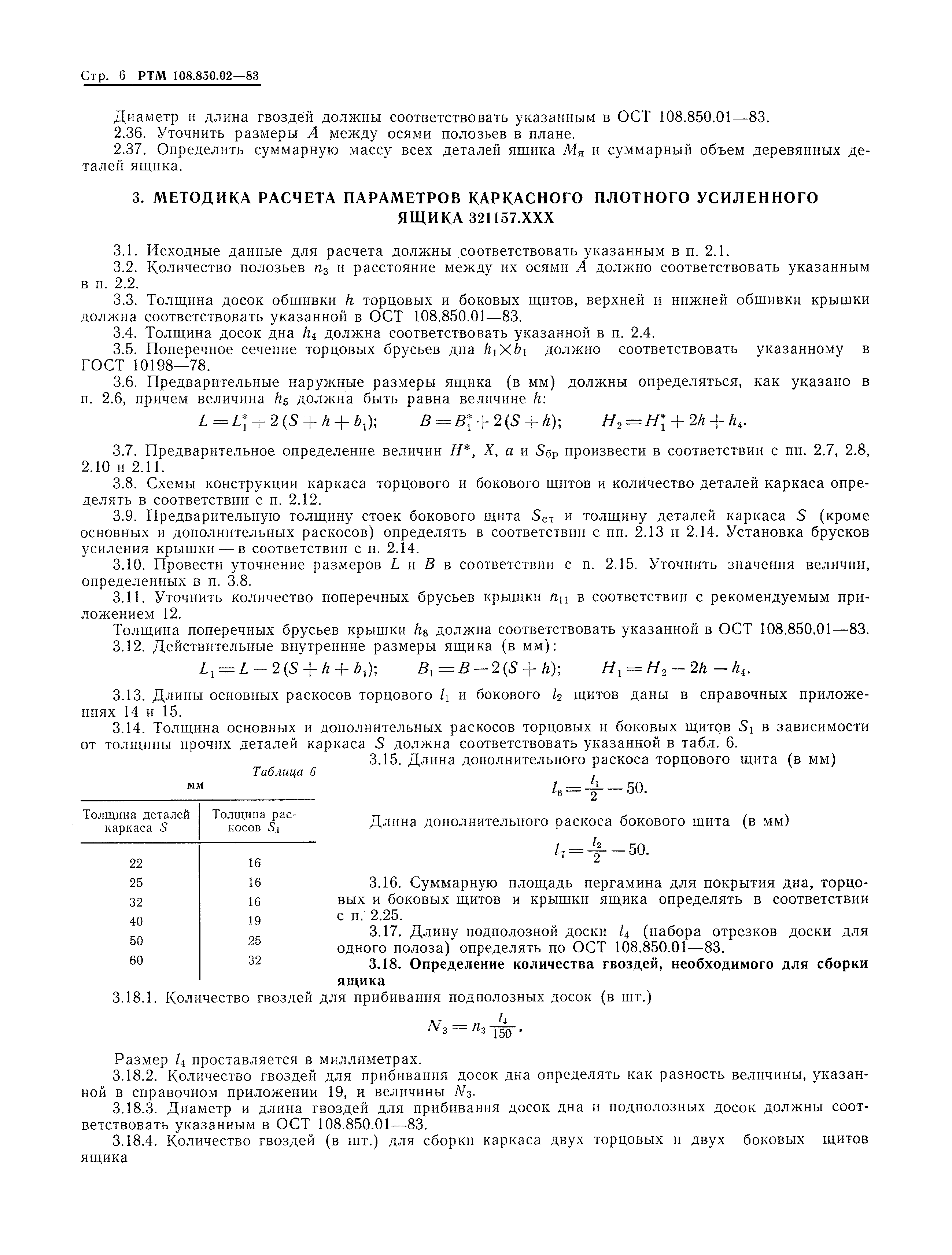

3. Методика расчета параметров каркасного плотного усиленного ящика 321157.ХХХ

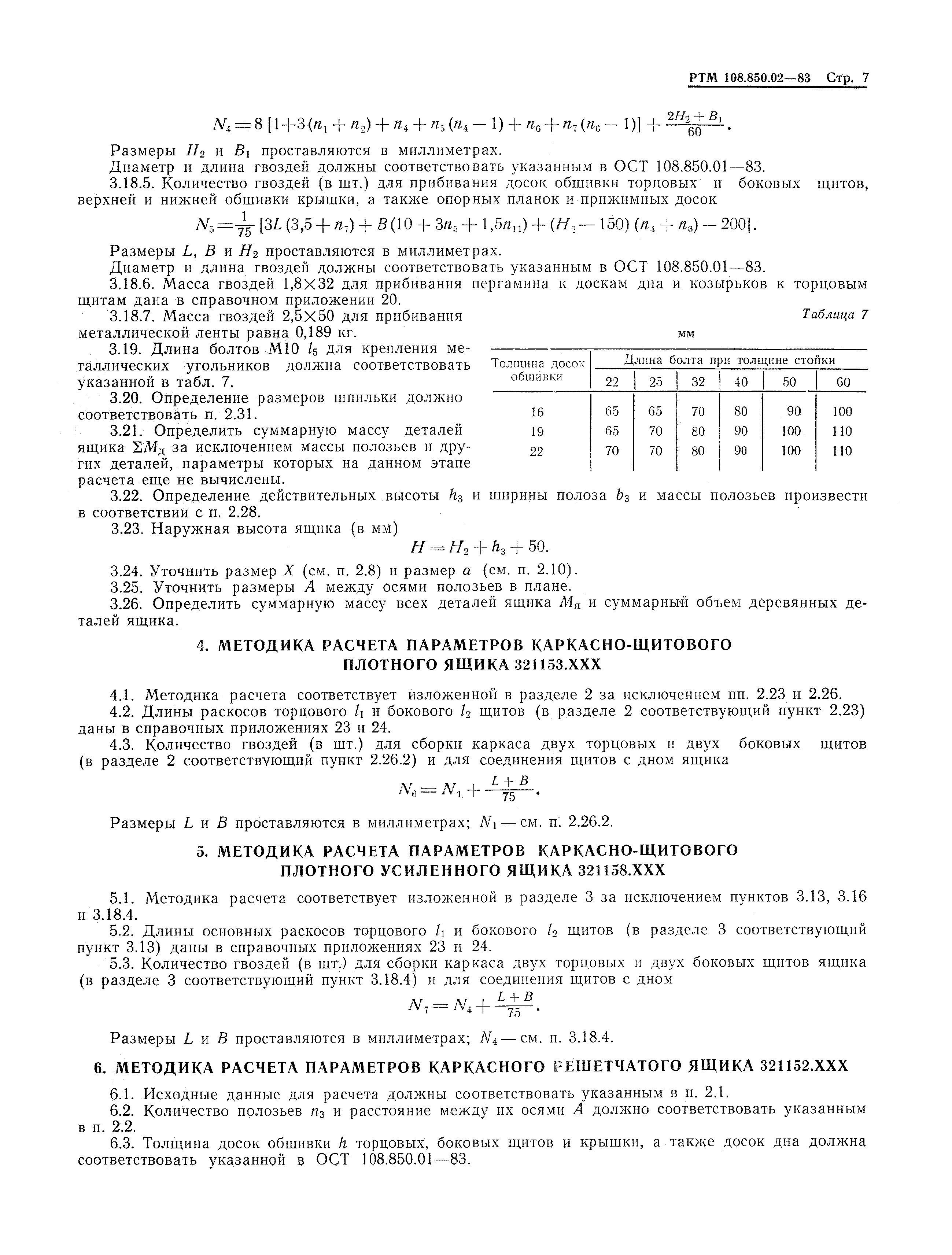

4. Методика расчета параметров каркасно-щитового плотного ящика 321153.ХХХ
5. Методика расчета параметров каркасно-щитового плотного усиленного ящика 321158.ХХХ
6. Методика расчета параметров каркасного решетчатого ящика 321152.ХХХ
7. Методика расчета параметров каркасного плотного ящика с обшивкой боковых и торцовых щитов фанерой или ДВП 321235.ХХХ

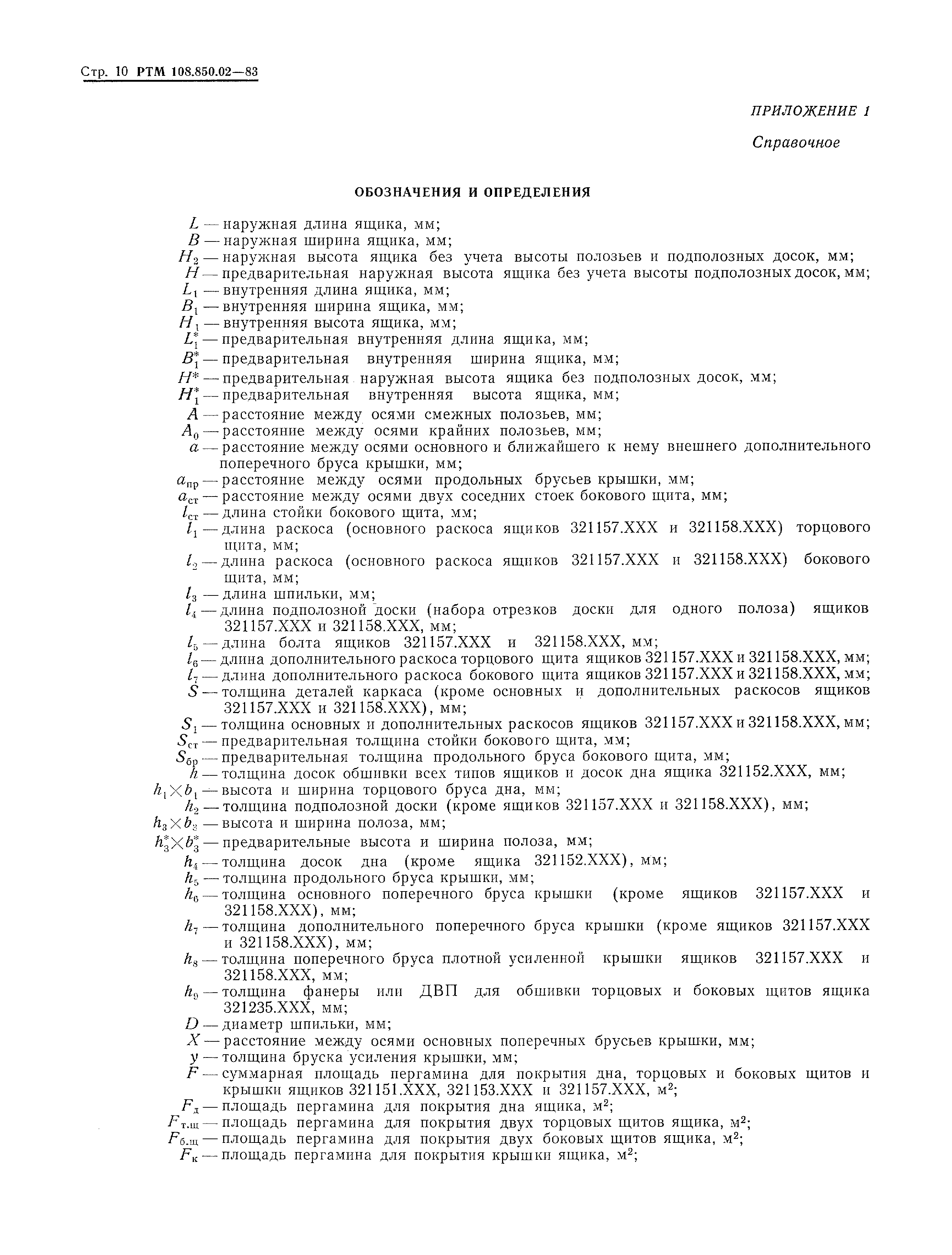

Приложение 1. Обозначения я определения

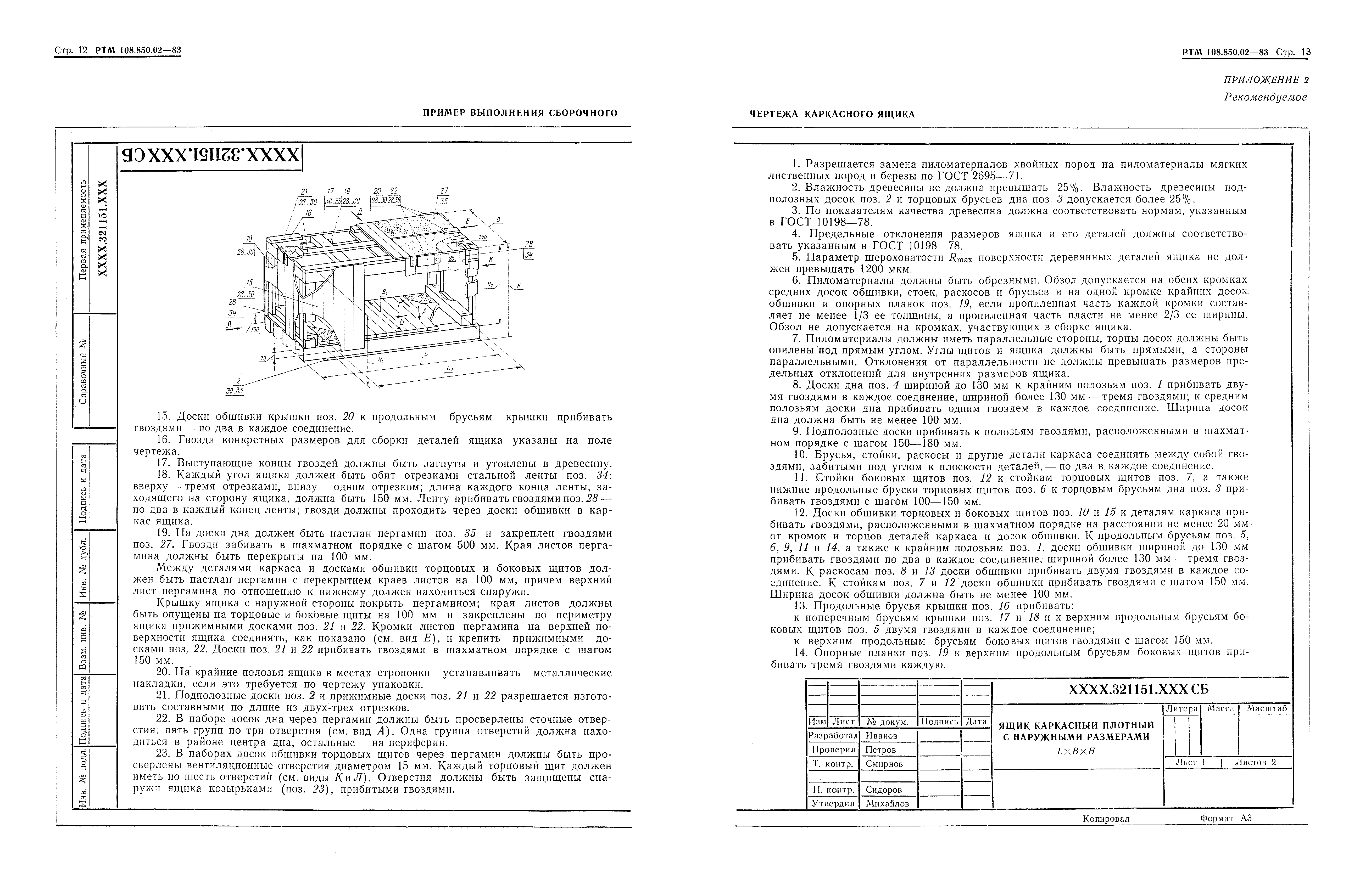

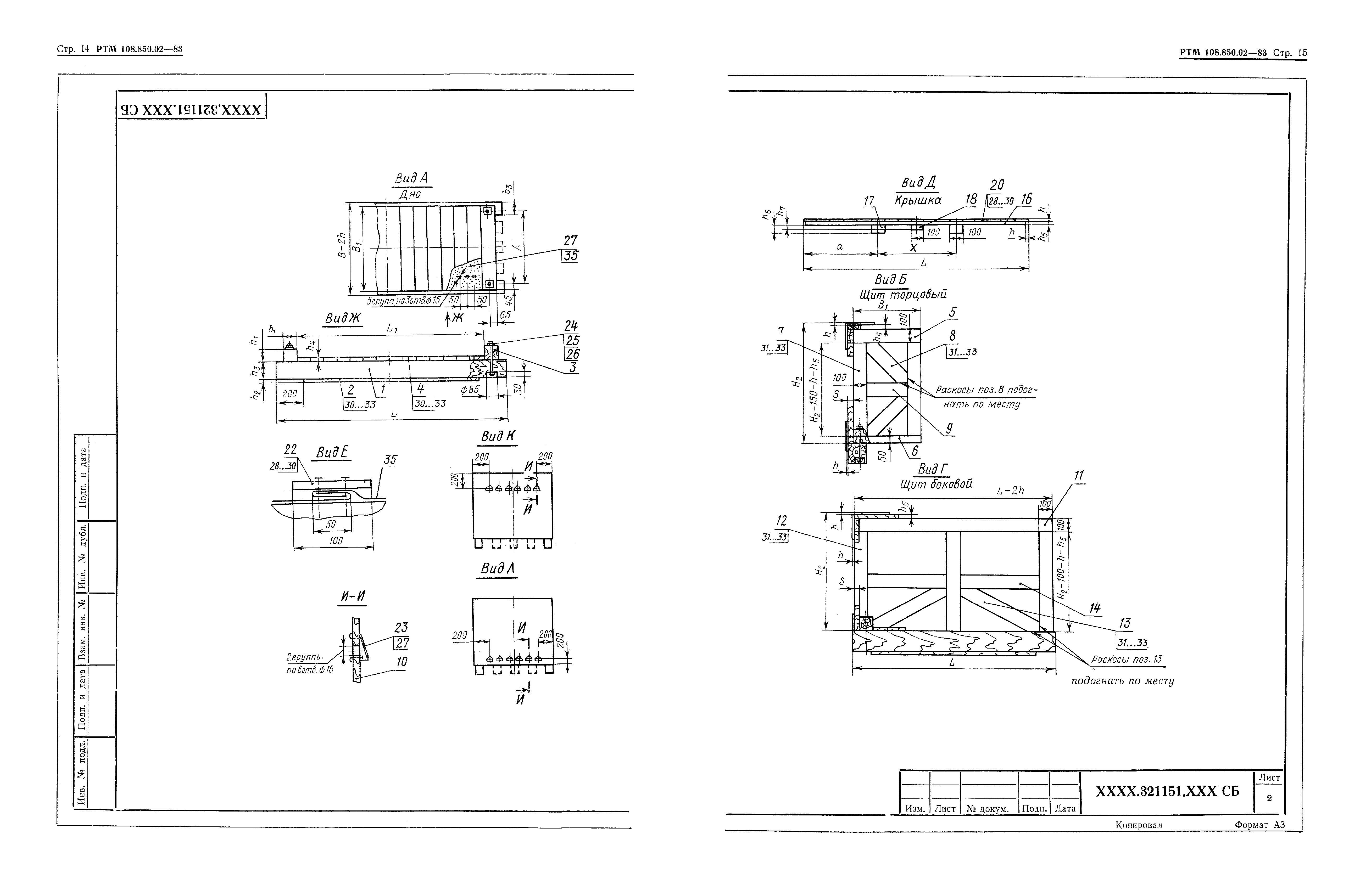

Приложение 2. Пример выполнения сборочного чертежа каркасного ящика

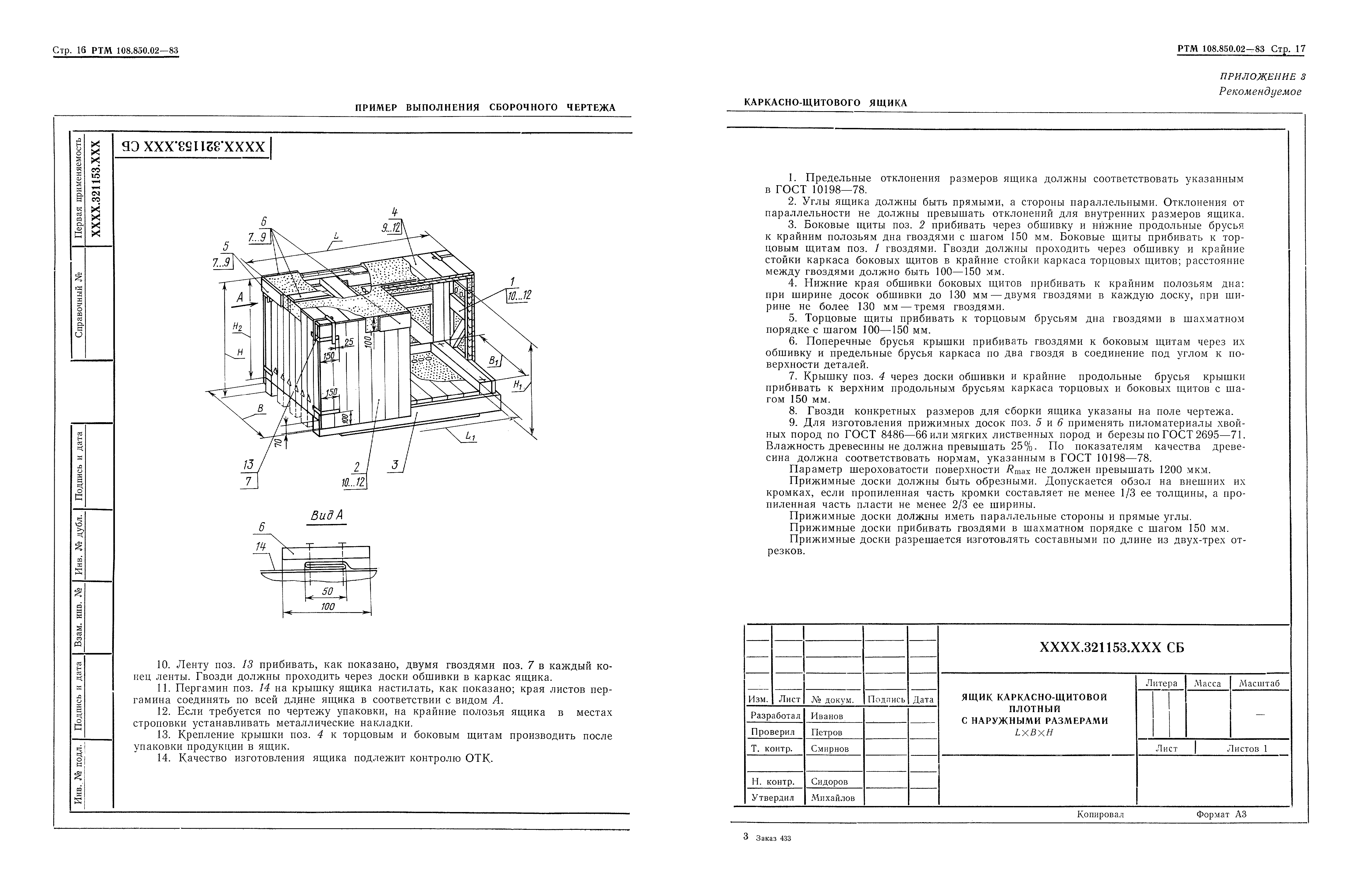

Приложение 3. Пример выполнения сборочного чертежа каркасно-щитового ящика

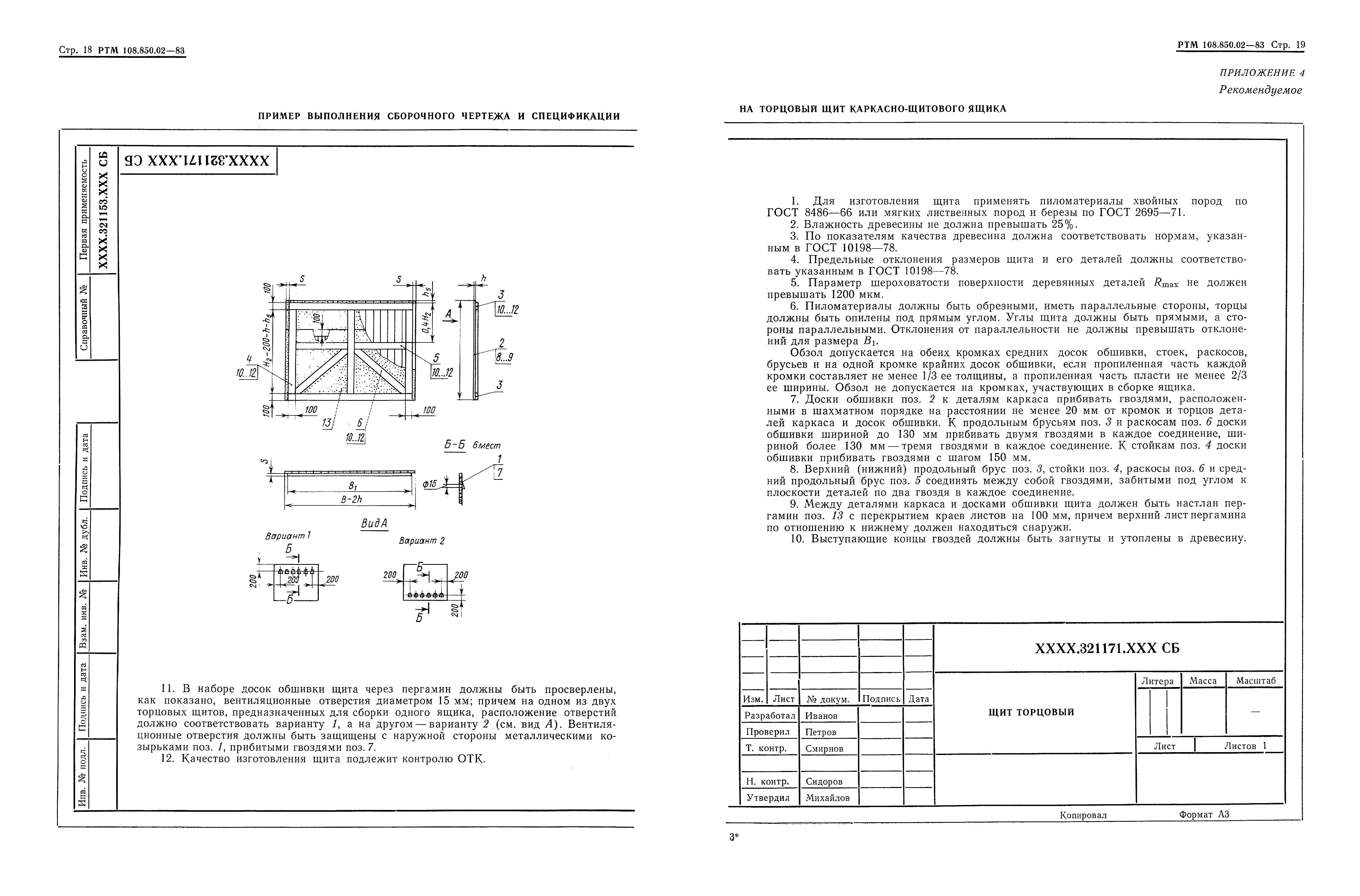

Приложение 4. Пример выполнения сборочного чертежа и спецификации на торцовый щит каркасно-щитового ящика
Приложение 5. Пример выполнения сборочного чертежа и спецификации на боковой щит каркасно-щитового ящика

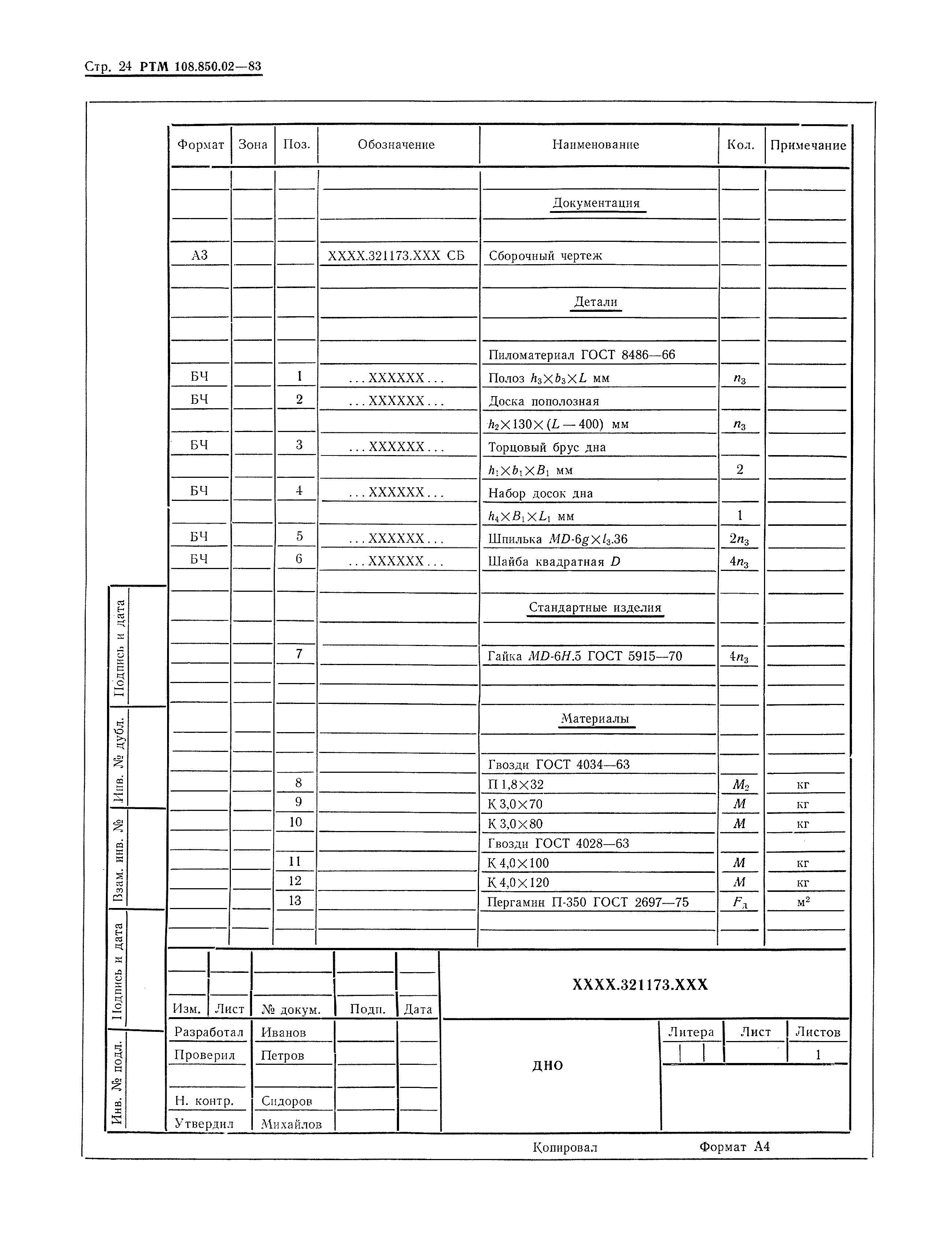

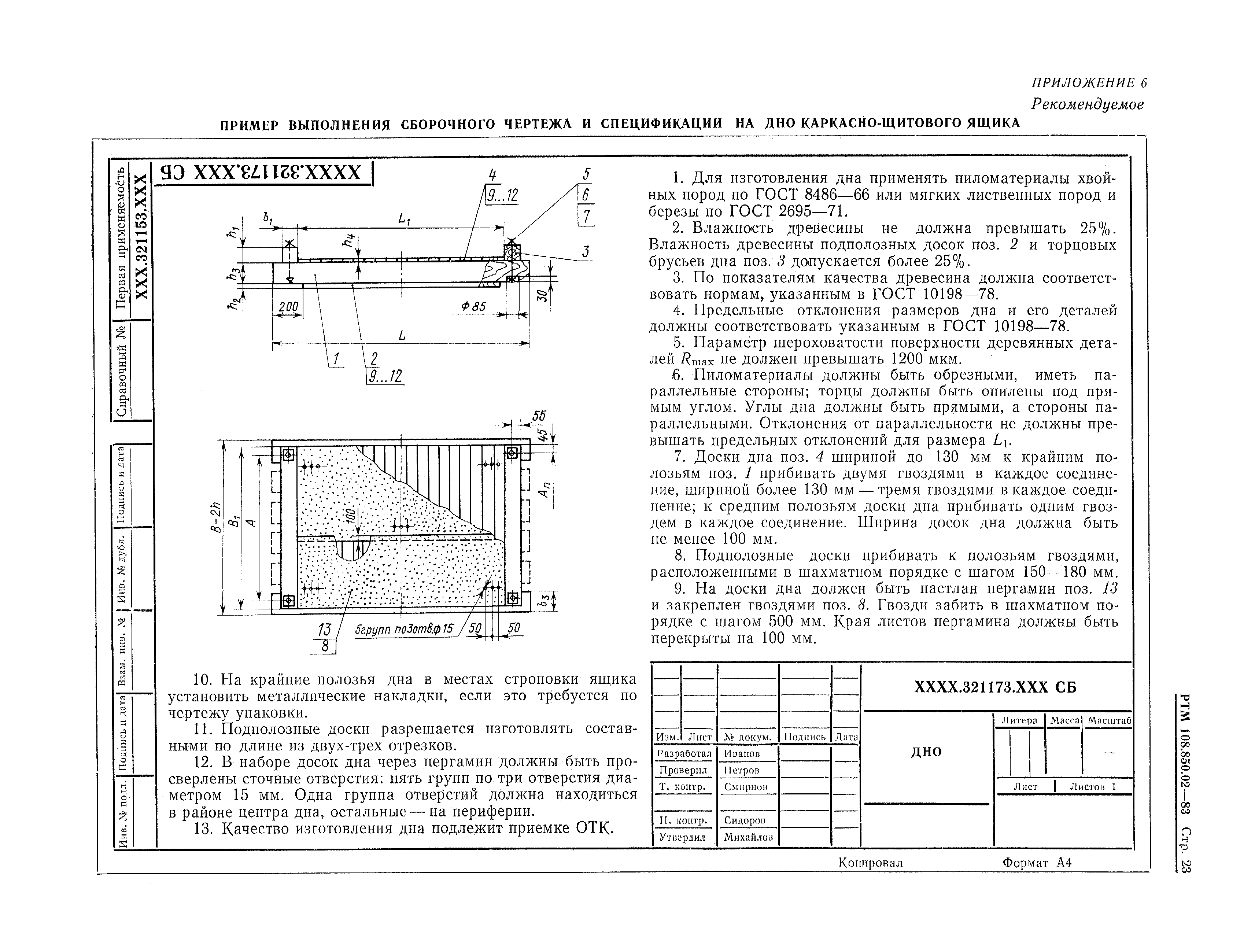

Приложение 6. Пример выполнения сборочного чертежа н спецификации на дно каркасно-щитового ящика

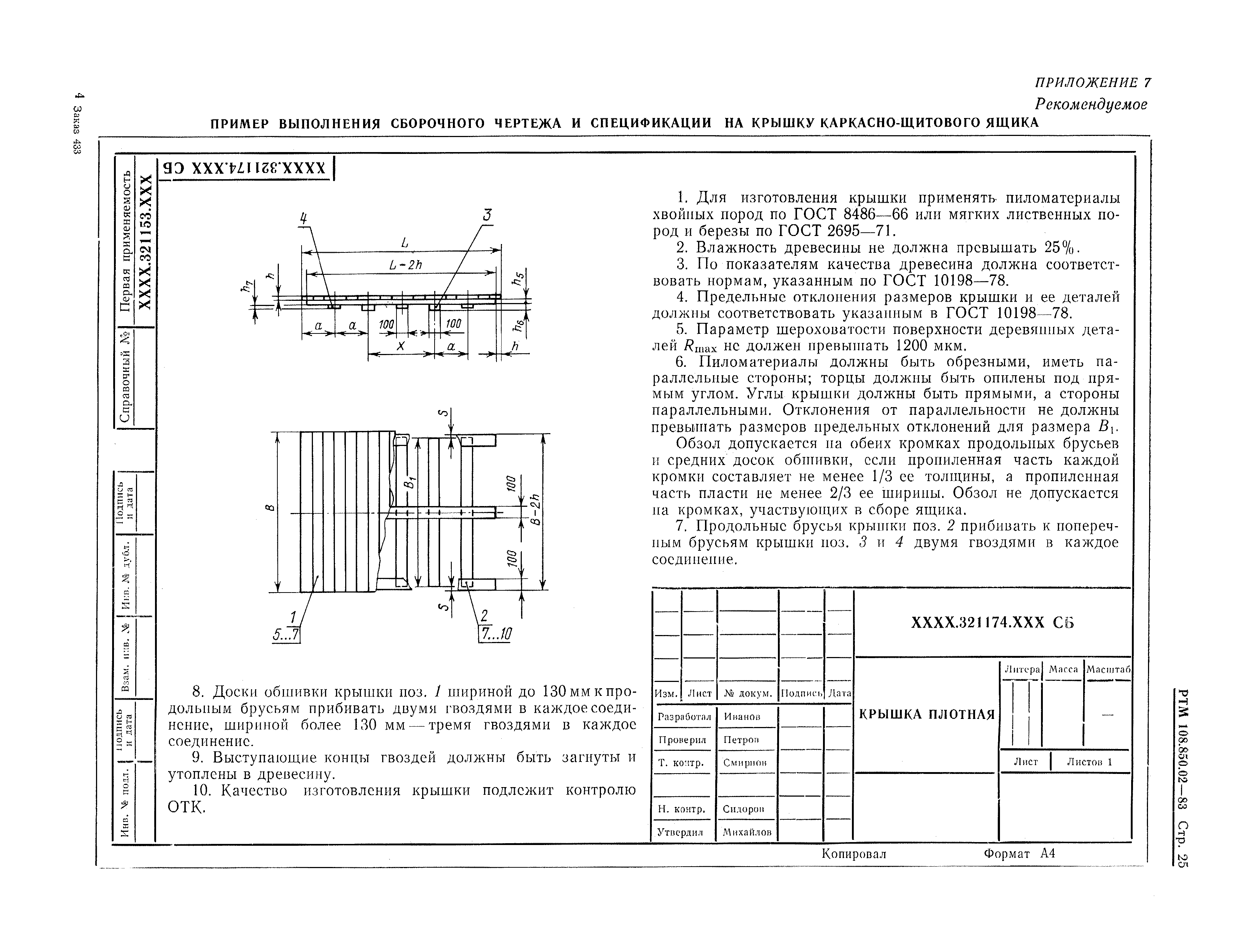

Приложение 7. Пример выполнения сборочного чертежа и спецификации на крышку каркасно-щитового ящика

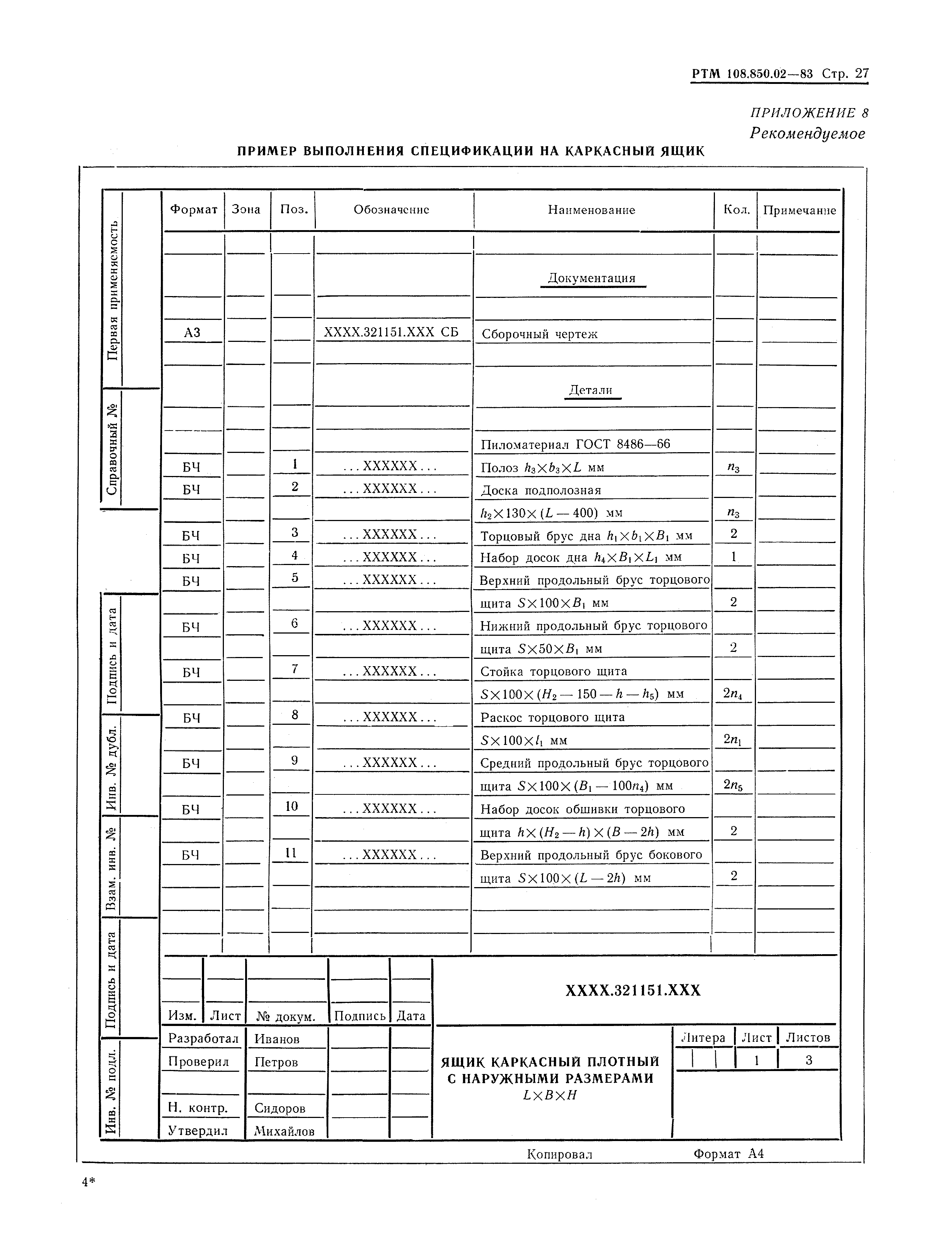

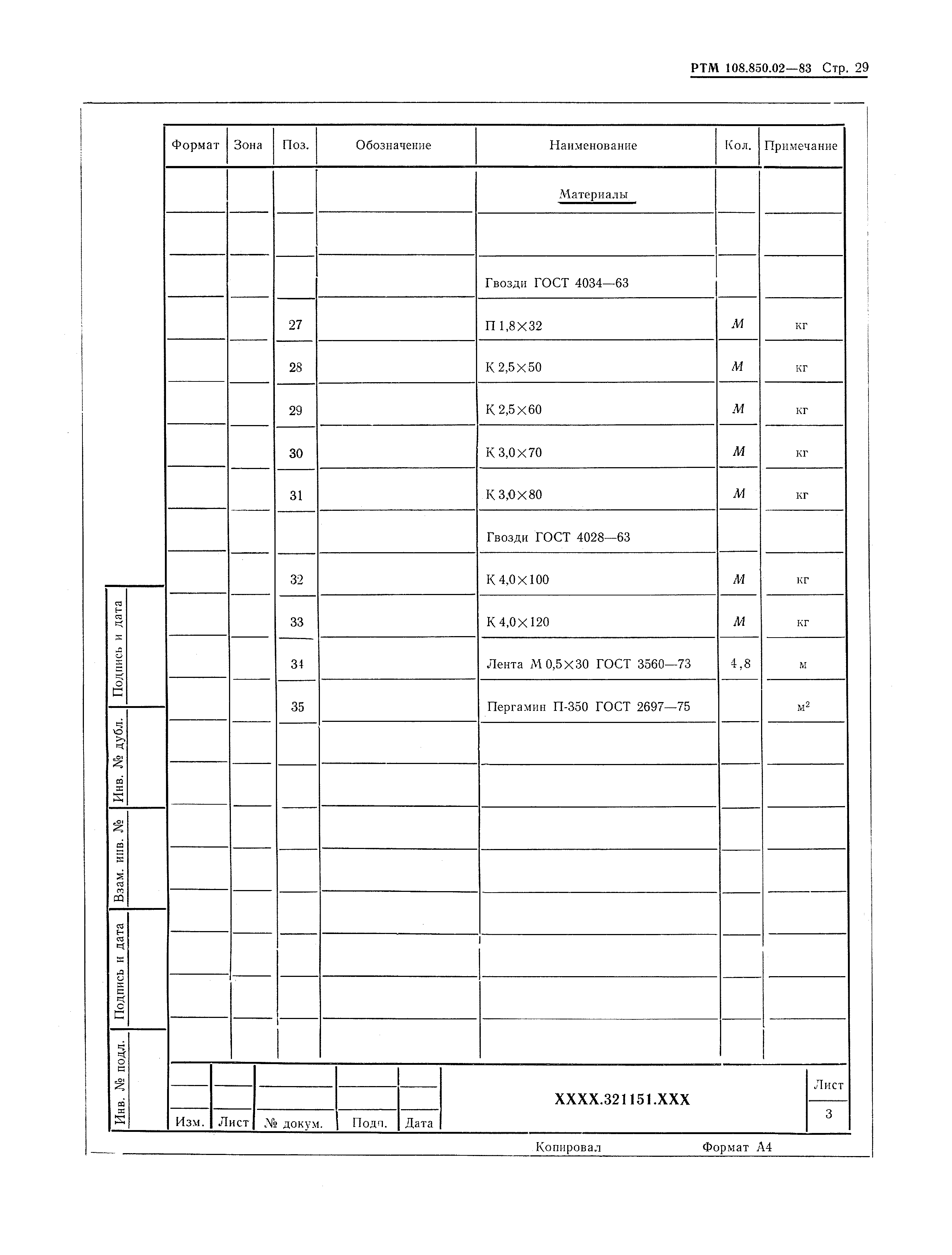

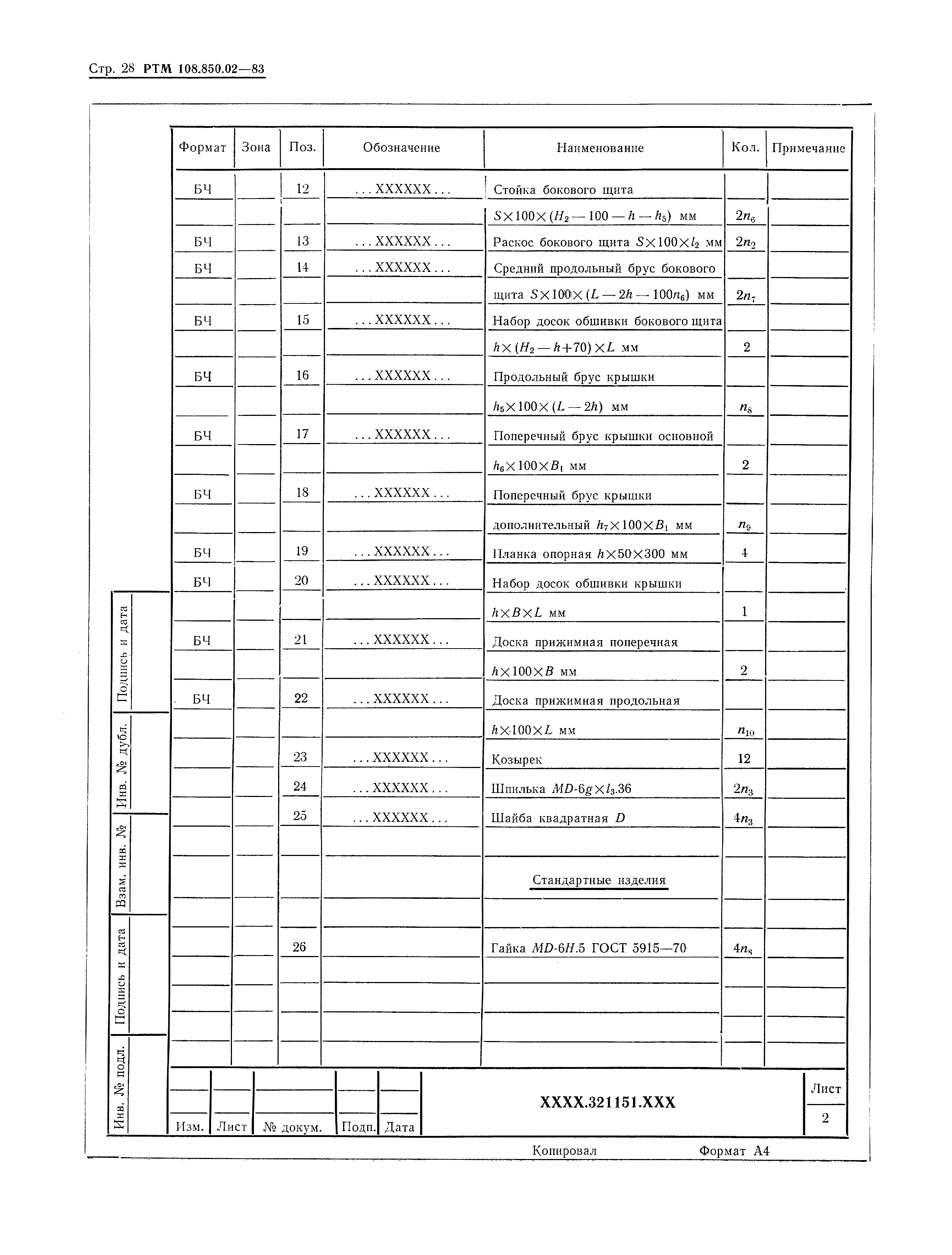

Приложение 8. Пример выполнения спецификации на каркасный ящик

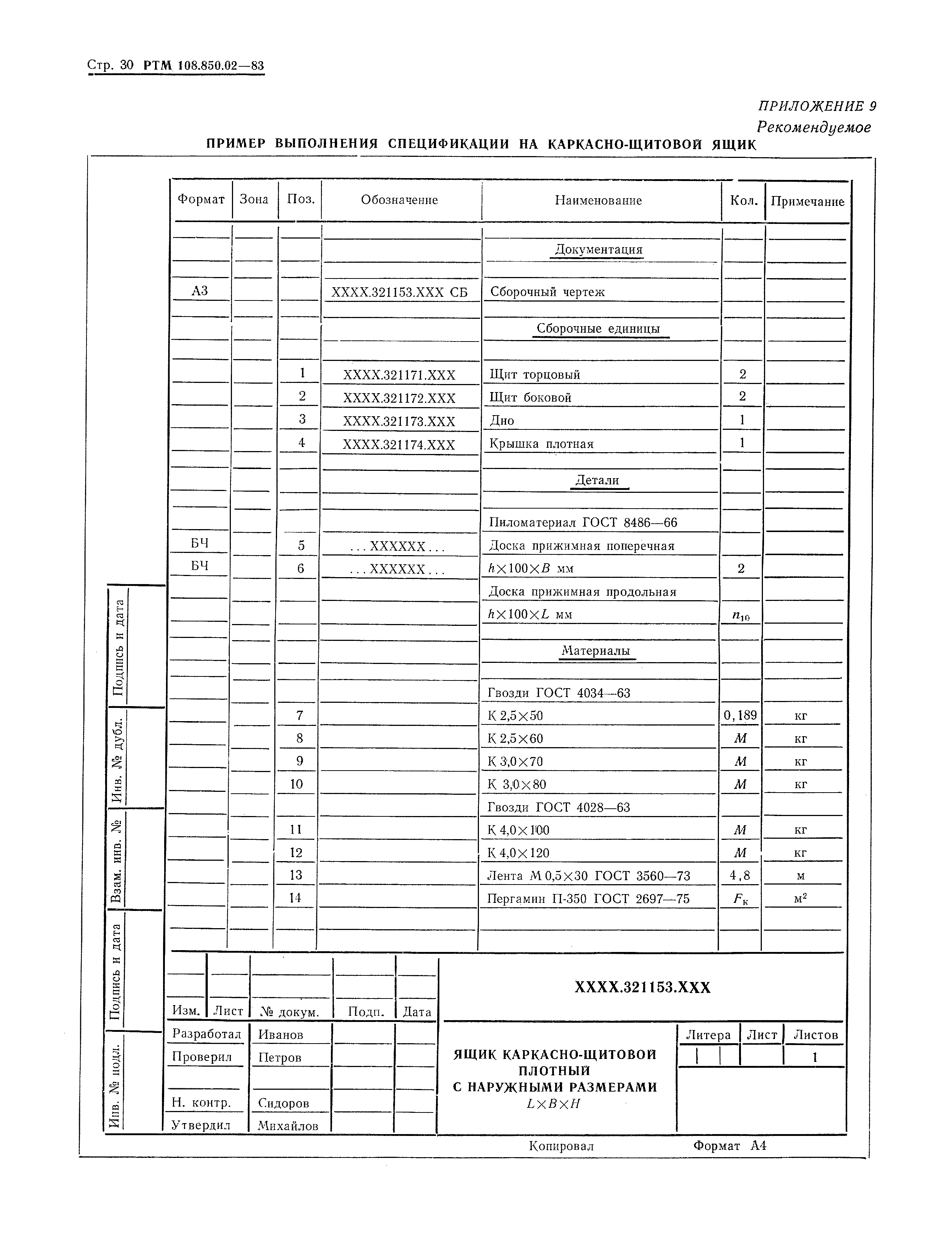

Приложение 9. Пример выполнения спецификации на каркасно-щитовой ящик

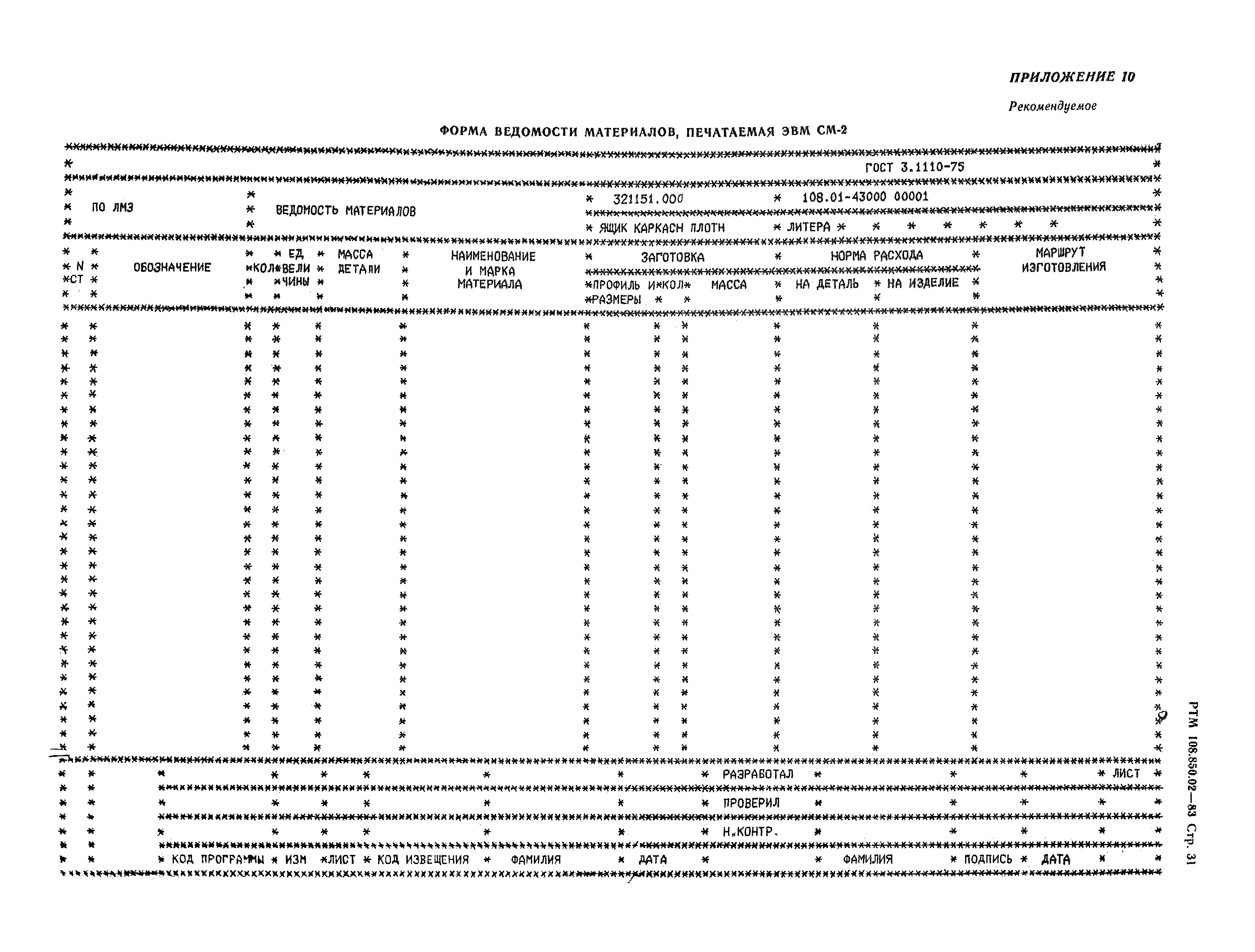

Приложение 10. Форма ведомости материалов, печатаемая ЭВМ СМ-2
Приложение 11. Ориентировочная масса ящика без учета массы полозьев

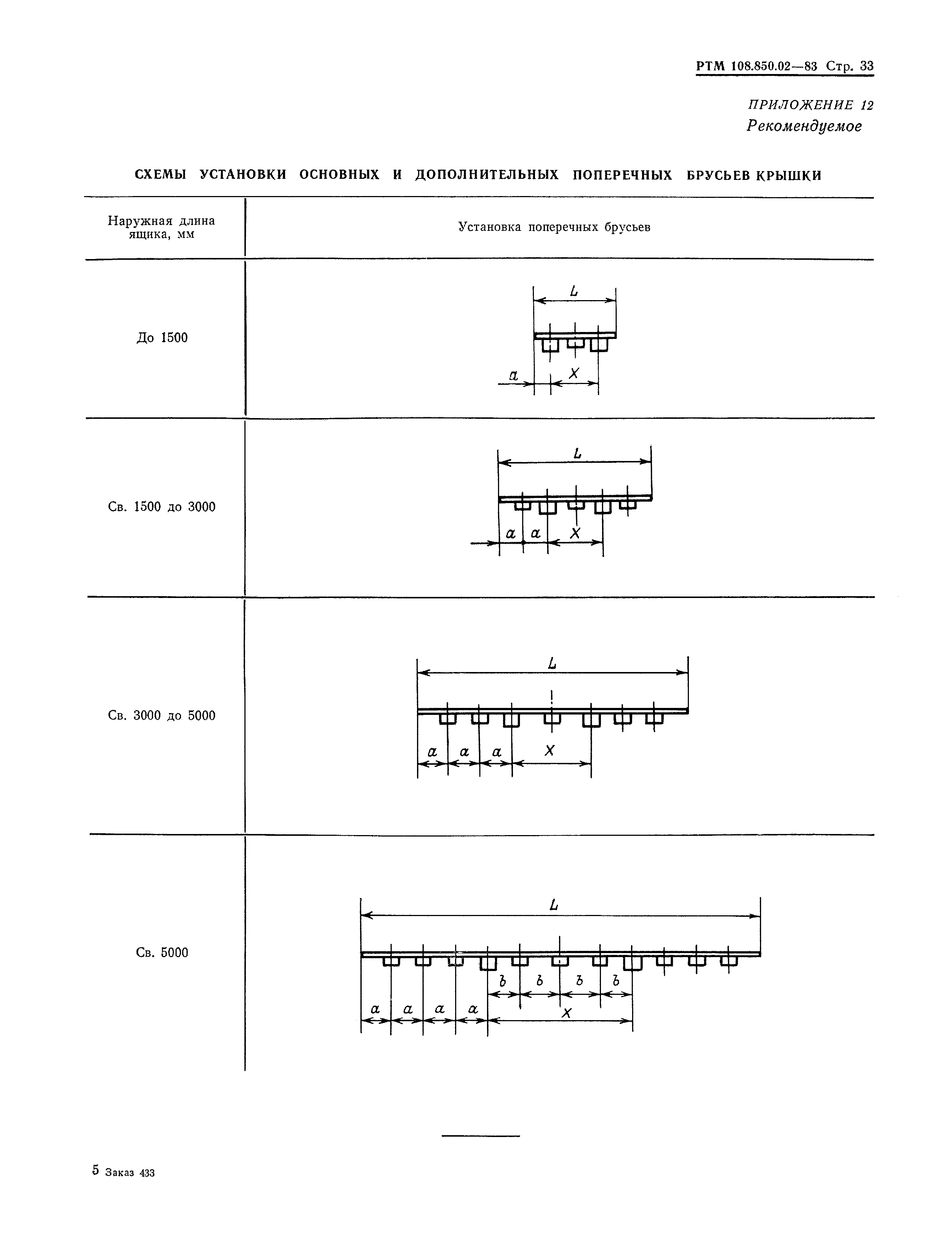

Приложение 12. Схемы установки основных и дополнительных поперечных брусьев крышки

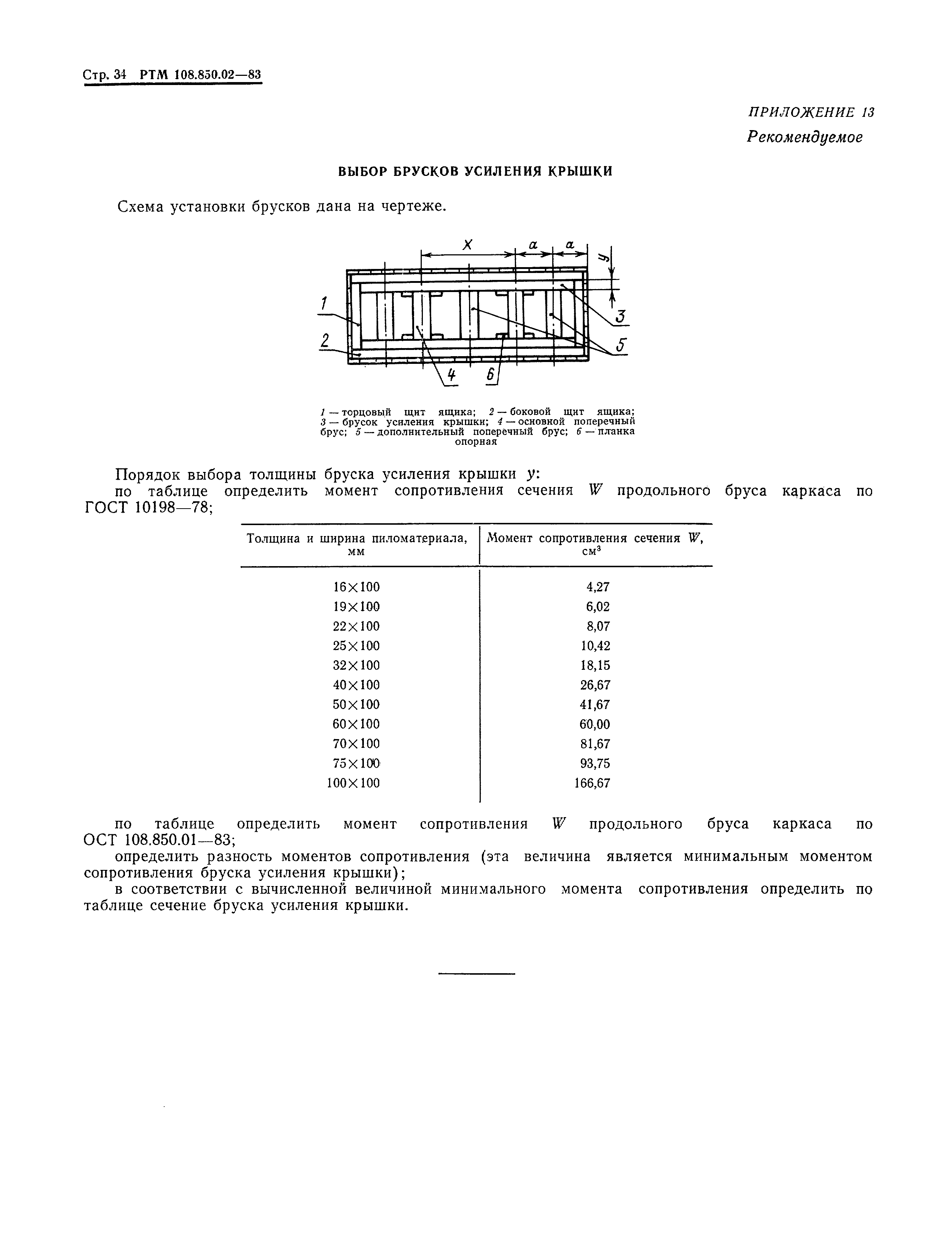

Приложение 13. Выбор брусков усиления крышки
Приложение 14. Каркасный ящик 32115.ХХХ, 321152.ХХХ, 321157.ХХХ, 321235.ХХХ. Длина раскоса торцового щита

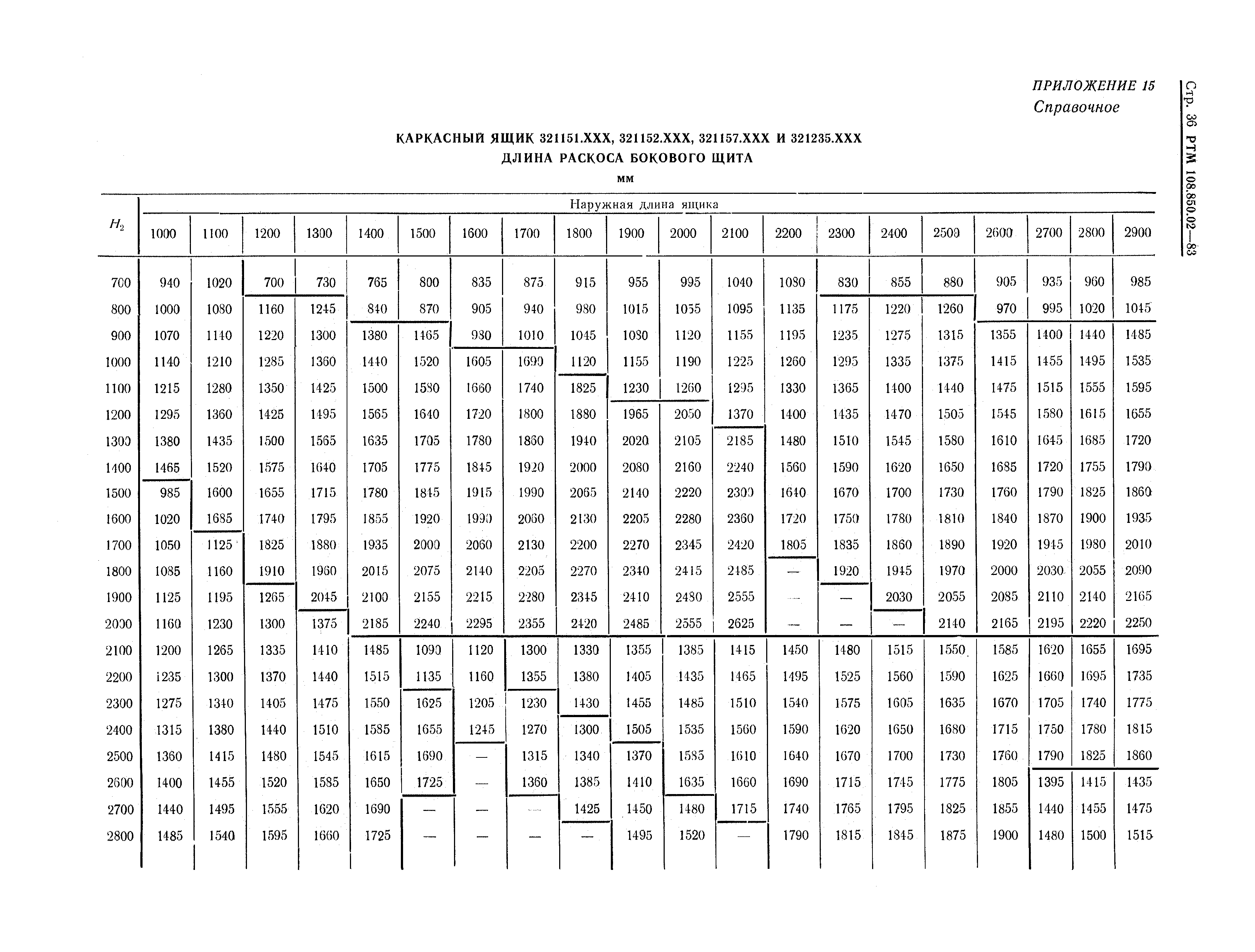

Приложение 15. Каркасный ящик 32115.ХХХ, 321152.ХХХ, 321157.ХХХ, 321235.ХХХ. Длина раскоса бокового щита

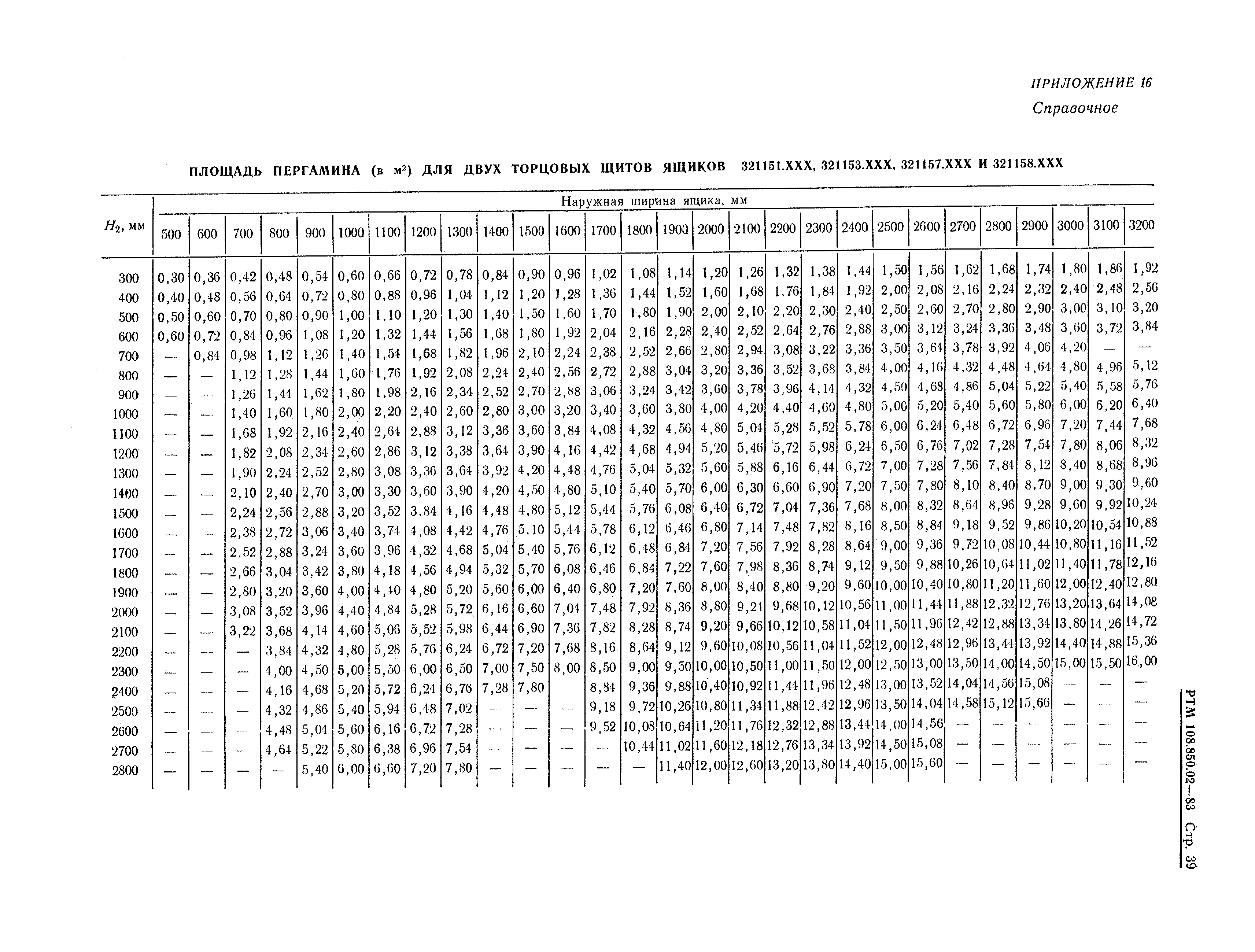

Приложение 16. Площадь пергамина для двух торцовых щитов ящиков 32115.ХХХ, 321153.ХХХ, 321157.ХХХ и 321158.ХХХ
Приложение 17. Площадь пергамина для двух боковых щитов ящиков 321151.ХХХ, 321153.ХХХ, 321157,ХХХ и 321158.ХХХ

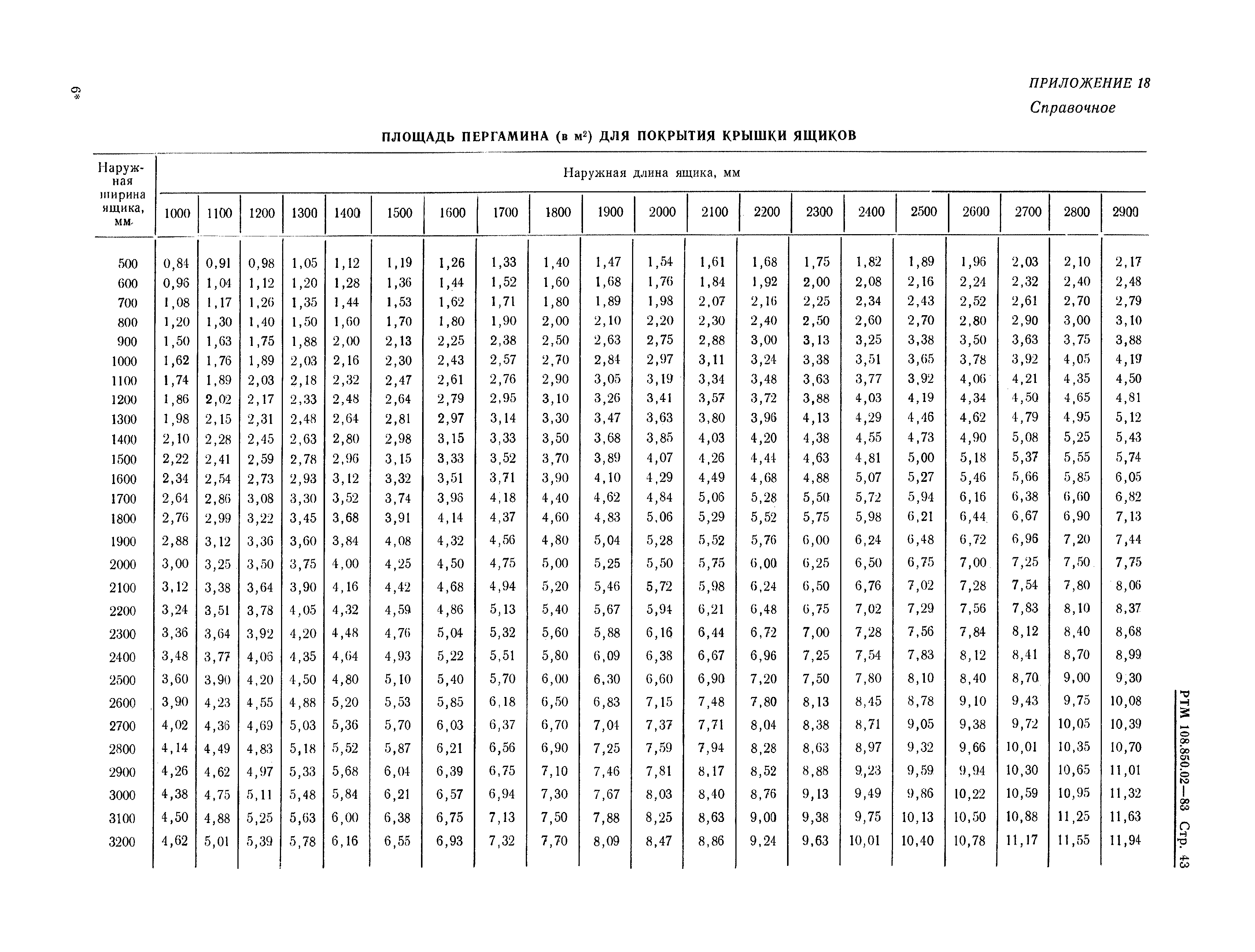

Приложение 18. Площадь пергамина для покрытия крышки ящиков

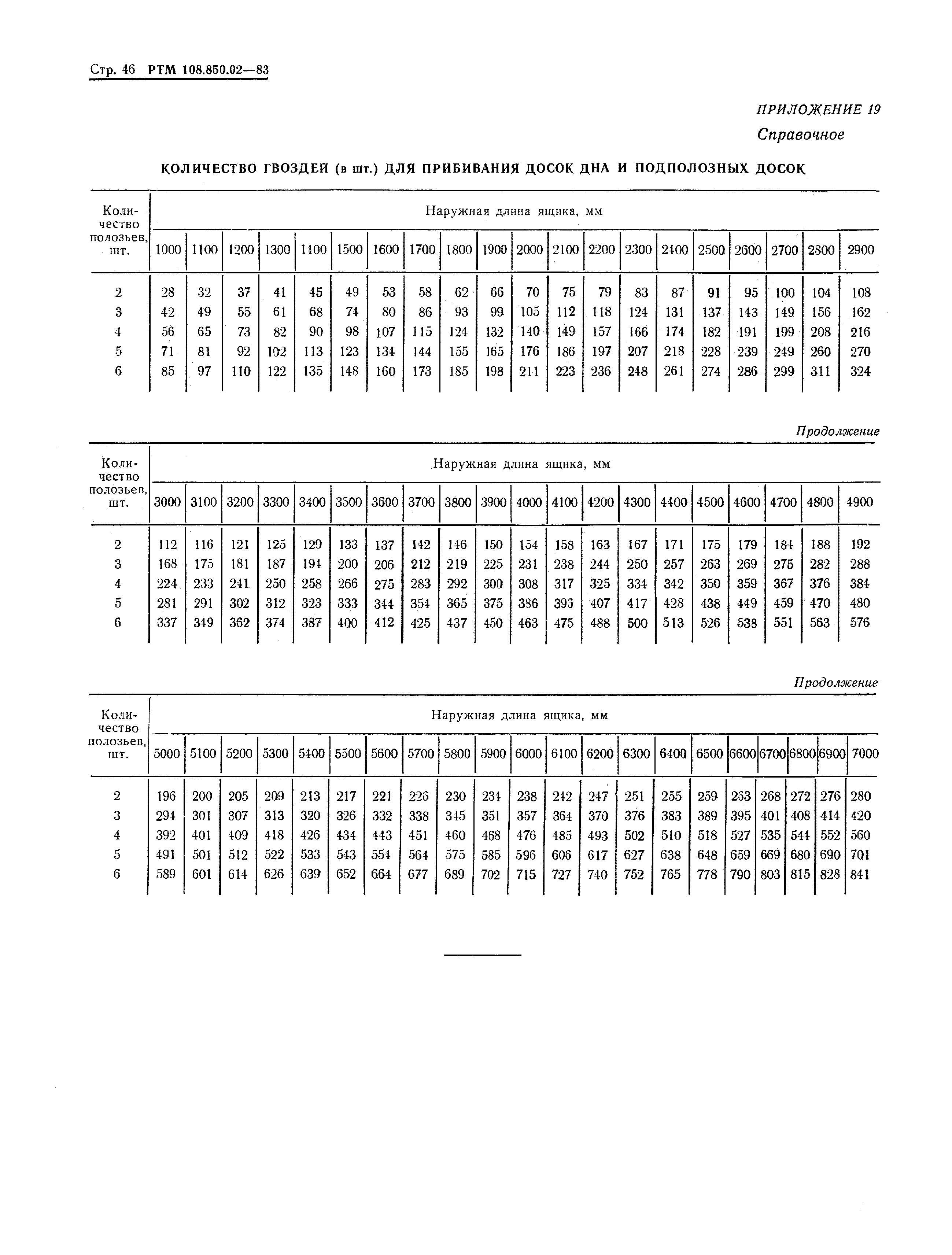

Приложение 19. Количество гвоздей для прибивания досок дна и подполозных досок

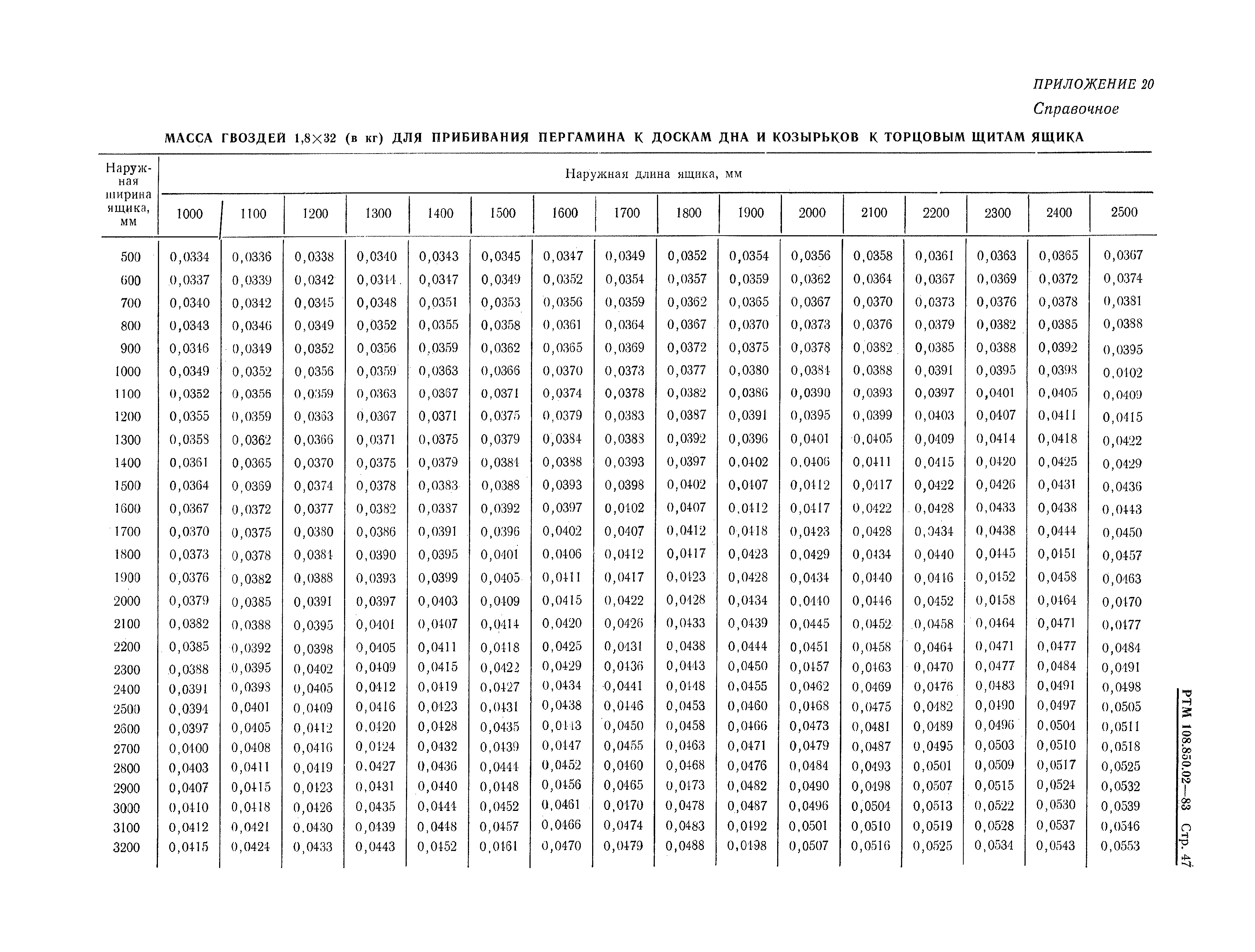

Приложение 20. Масса гвоздей 1,8 х 32 для прибивания пергамина к доскам дна и козырьков к торцовым щитам ящика

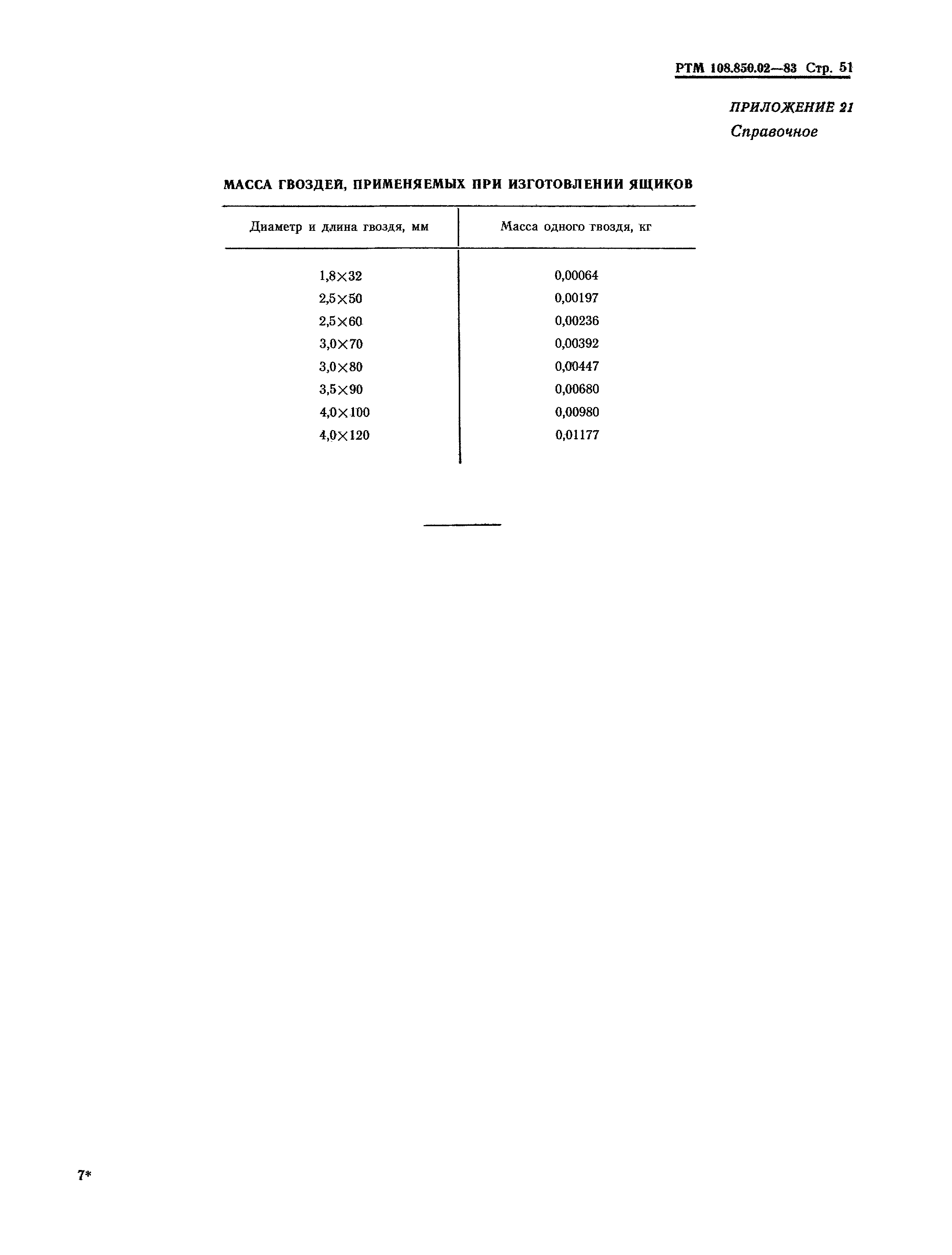

Приложение 21. Масса гвоздей, применяемых при изготовлении ящиков

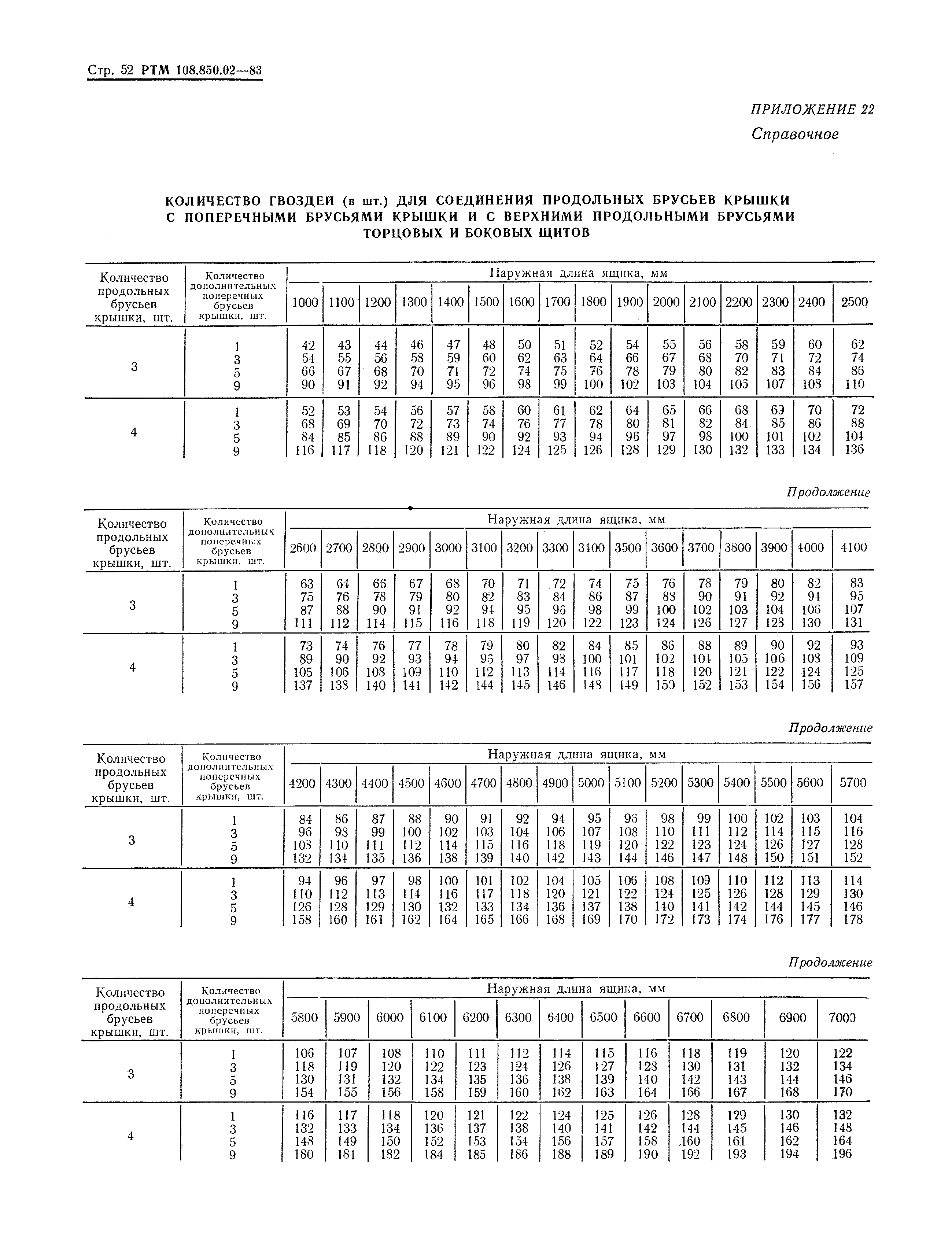

Приложение 22. Количество гвоздей для соединения продольных брусьев крышки с поперечными брусьями крышки н с верхними продольными брусьями торцовых и боковых щитов
Приложение 23. Каркасно-щитовой ящик 321153.ХХХ и 321158.ХХХ. Длина раскоса торцового щита
Приложение 24. Каркасно-щитовой ящик 321153.ХХХ и 321158.ХХХ. Длина раскоса бокового щита
Разработан: НПО ЦКТИ им. И.И. Ползунова
Ростовский-на-Дону Государственный университет

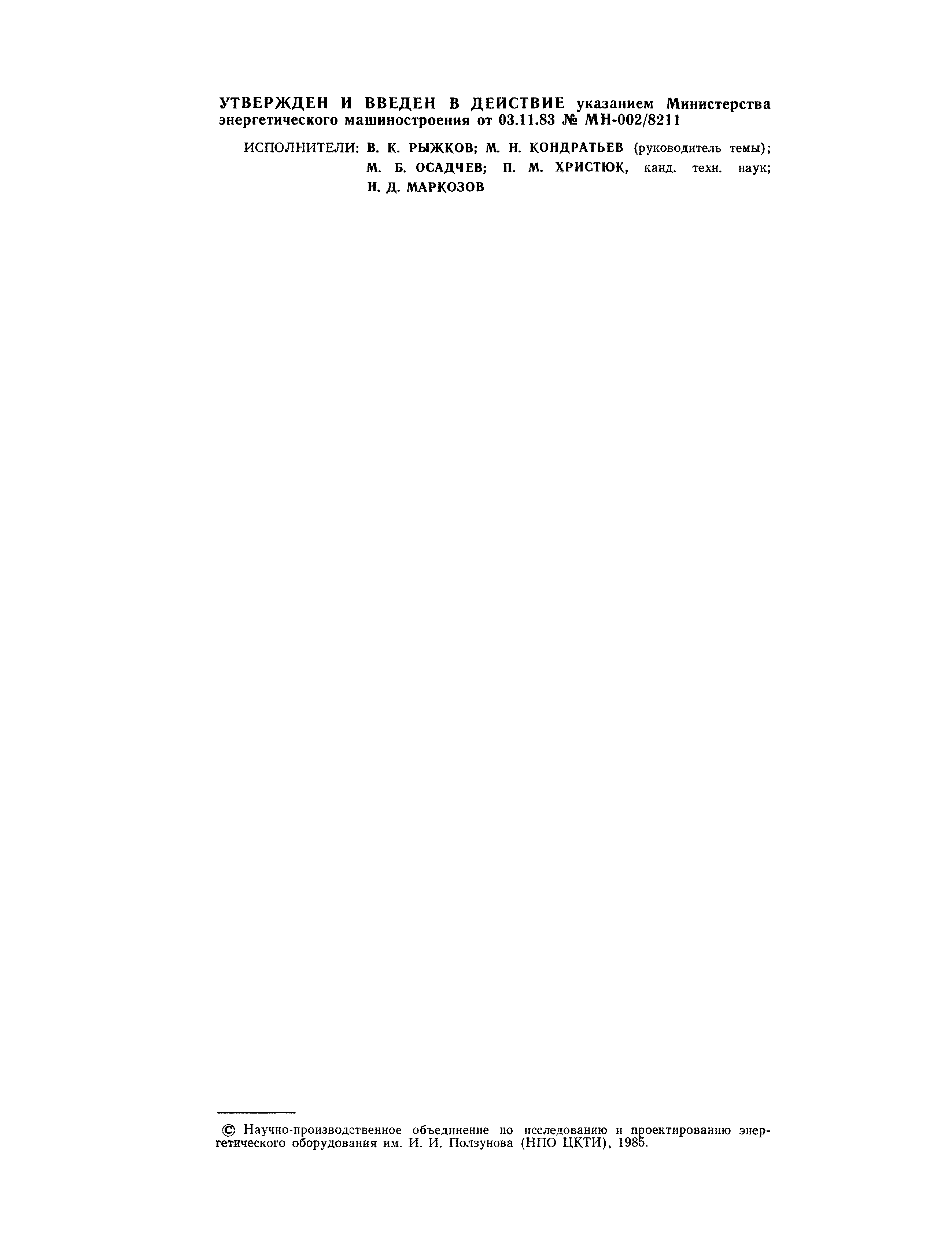

Утверждён:03.11.1983 Министерство энергетического машиностроения СССР (МН-002/8211)
Принят: Государственный научно-исследовательский институт машиноведения имени академика А.А. Благонравова
Расположен в:Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
