3992 тм-т1

Руководство по изысканиям трасс кабельных силовых линий напряжением до 220 кВ

Обозначение:	3992 тм-т1
Обозначение англ:	3992 тм-т1
Статус:	cправочные материалы, мп, тпр
Название рус.:	Руководство по изысканиям трасс кабельных силовых линий напряжением до 220 кВ
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Область применения:	Документ определяет порядок выбора трасс подземных кабельных силовых линий (КСЛ), содержание и объем проектно-изыскательских материалов и согласований, выполняемых при выборе трасс; состав, объем и методику изысканий, проводимых на выбранных и согласованных трассах КСЛ, а также распределение обязанностей заказчика, проектировщиков и изыскателей при выбора и согласованиях трасс КСЛ.

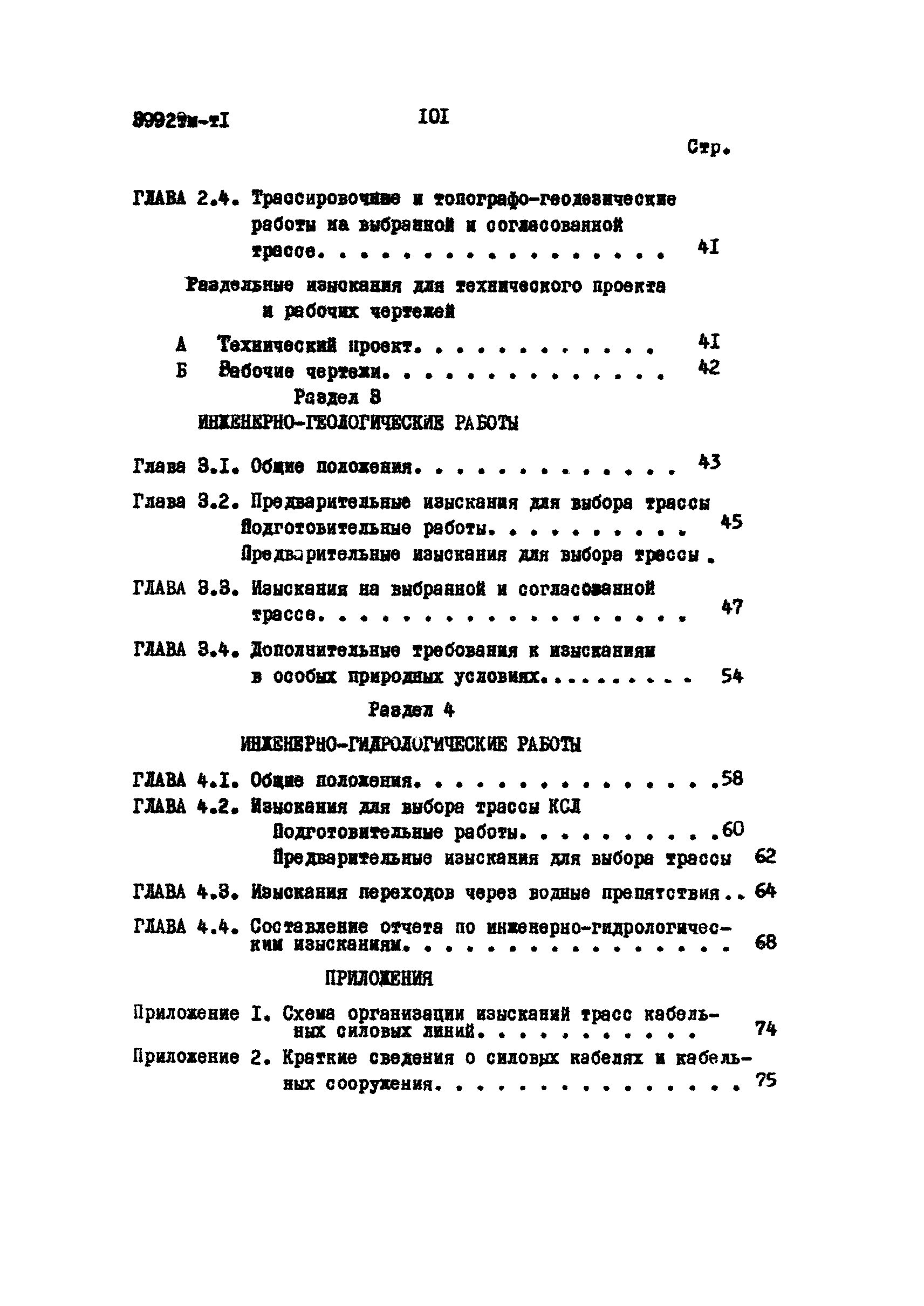

Оглавление:	Раздел. Общая часть    Глава 1.1 Общие положения Раздел II. Трассировочные и топографо-геодезические работы    Глава 2.1 Общие положения    Глава 2.2 Трассировочные и топографо-геодезические работы для выбора трассы и ее согласования       А - в городских (поселках городского типа) условиях на территории райцентров и промышленных зон          Подготовительные работы          Выбор трассы и согласования       Б - за пределами городов (поселков городского типа) и территорий райцентров и промышленных зон          Подготовительные работы          Предварительные изыскания для выбора и согласования трассы    Глава 2.3. Трассировочные и топографо—геодезические работы на выбранной и согласованной трассе. Техно-рабочий проект          А - в городских (поселках городского типа) условиях и на территории райцентров и промышленных зон          Б — за пределами городов (поселков городского типа) и территорий райцентров и промышленных зон             Полевые трассировочные и топографо—геодезические работы             Камеральная обработка    Глава 2.4. Трассировочные и топографо-геодезические работы на выбранной и согласованной трассе. Раздельные изыскания для технического проекта и рабочих чертежей          А - Технический проект          Б - Рабочие чертежи Раздел 3. Инженерно-геологические работы    Глава 3.1. Общие положения    Глава 3.2. Предварительные изыскания для выбора трассы. Подготовительные работы. Предварительные изыскания для выбора трассы    Глава 3.3. Изыскания на выбранной и согласованной трассе    Глава 3.4. Дополнительные требования к изысканиям в особых природных условиях Раздел 4. Инженерно-гидрологические работы    Глава 4.1. Общие положения    Глава 4.2 Изыскания для выбора трассы КСЛ. Подготовительные работы       Подготовительные работы       Предварительные изыскания для выбора трассы    Глава 4.3. Изыскания переходов через водные препятствия    Глава 4.4. Составление отлета по инженерно-гидрологическим изысканиям Приложение 1. Схема организации изысканий трасс кабельных силовых линий Приложение 2. Краткие сведения о силовых кабелях и кабельных сооружениях Приложение 3. Технические нормы прокладки кабельных силовых линий Приложение 4. Порядок отнесения лесов к ценным лесным массивам Приложение 5. Письмо Госстроя СССР от 8 декабря 1972 года № 72-Д по вопросу производства топографо—геодезических работ на застроенной территории Приложение 6. Эскизы закрепительных знаков трассы КСЛ Приложение 7. Поперечные разрезы кабелей Приложение 8. Виды прокладки кабелей Приложение 9. Кабельные колодцы Приложение 10. Сводная ведомость угодий или покрытий Приложение 11. Ведомость пересекаемых сооружений Приложение 12. Ведомость пересекаемых лесов и зеленых насаждений Приложение 13. Обзорная схема трассы Приложение 14. План трассы масштаба 1:10000 Приложение 15. План трассы в городе Приложение 16. План трассы кабельной линии Приложение 17. Продольный профиль трассы КСЛ Приложение 18. Деталь профиля перехода реки Приложение 19. План трассы на участке перехода реки Приложение 20. Ведомость прямых и углов по трассе КСЛ Приложение 21. Таблица пересекаемых малых водных объектов Приложение 22. Среднемноголетняя толщина льда Приложение 23. Среднедекадная температура вода за многолетний период Приложение 24. Годовые графики уровней за характерные годы
Разработан:	ГлавНИИпроект
Утверждён:	27.03.1974 Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power 48)
Принят:	02.12.1972 Госгортехнадзор СССР (USSR Gosgortekhnadzor 12-3/1295) 28.06.1973 Министерство путей сообщения СССР (USSR Ministry of Railroads 130-ЦЭТ) 19.12.1972 Министерство сельского хозяйства СССР (USSR Ministry of Agriculture 218-8/643) 13.05.1974 ГУГК (GUGK 4-178) 27.03.1973 Министерство геологии СССР (26-38/689) 29.02.1972 ОРГРЭС (2522/2) 04.01.1973 Государственный комитет лесного хозяйства Совета Министров СССР (10/2-6)
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Энергетика и теплотехника в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Заменяет собой:	3933 тм-т1 «Временная инструкция по изысканиям подземных кабельных линий напряжением до 35 кВ»
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 9.015-74 «Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования» СНиП II-А.6-72 «Строительная климатология и геофизика» СН 85-74 «Инструкция по прокладке кабелей напряжением до 110 кВ»
