ГОСТ 21.210-2014

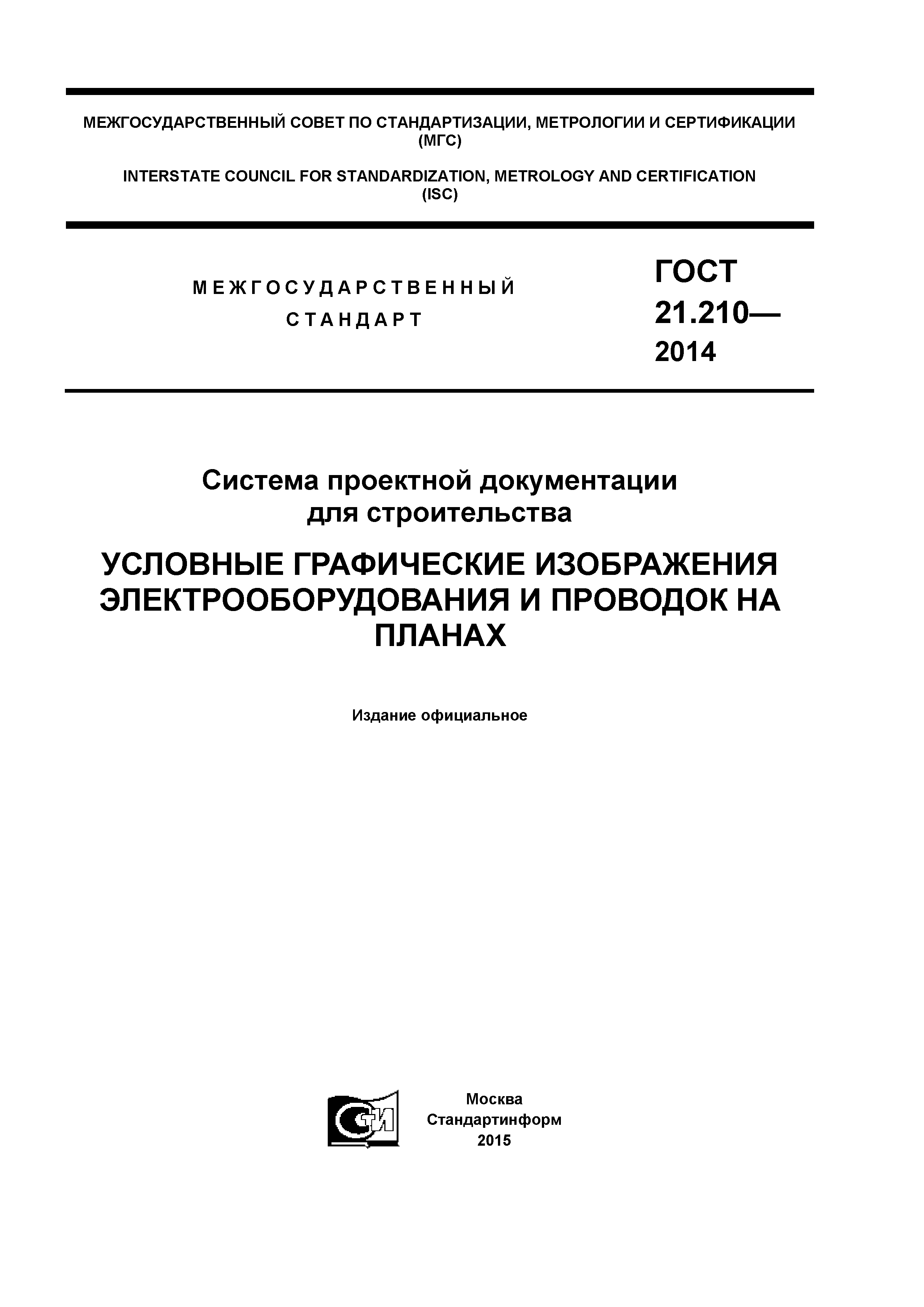

Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах

Обозначение:	ГОСТ 21.210-2014
Обозначение англ:	GOST 21.210-2014
Статус:	взамен
Название рус.:	Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах
Название англ.:	System of design documents for construction. Graphic symbols of electrical equipment and wiring on plans
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015

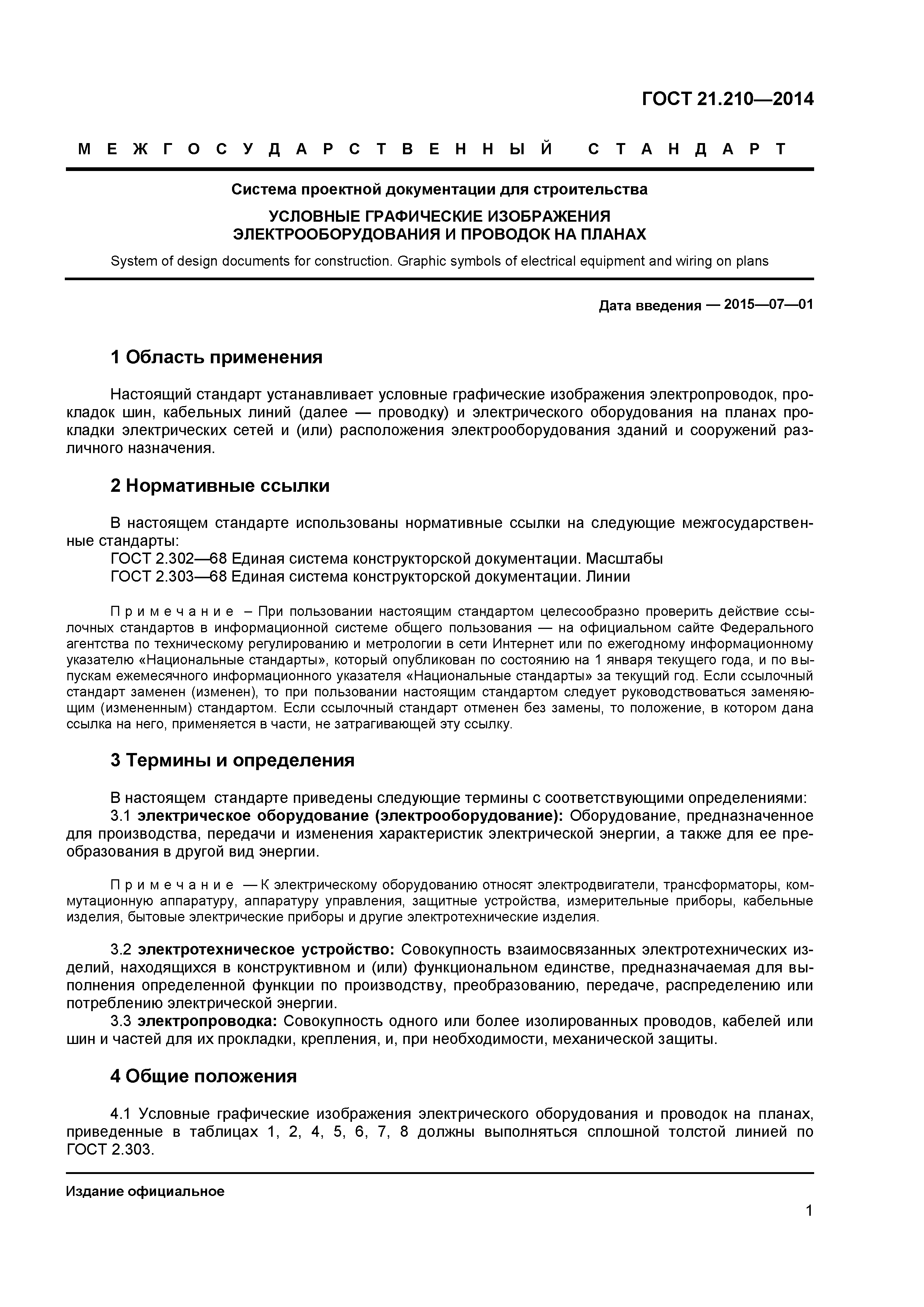

Область применения:	Стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений различного назначения.

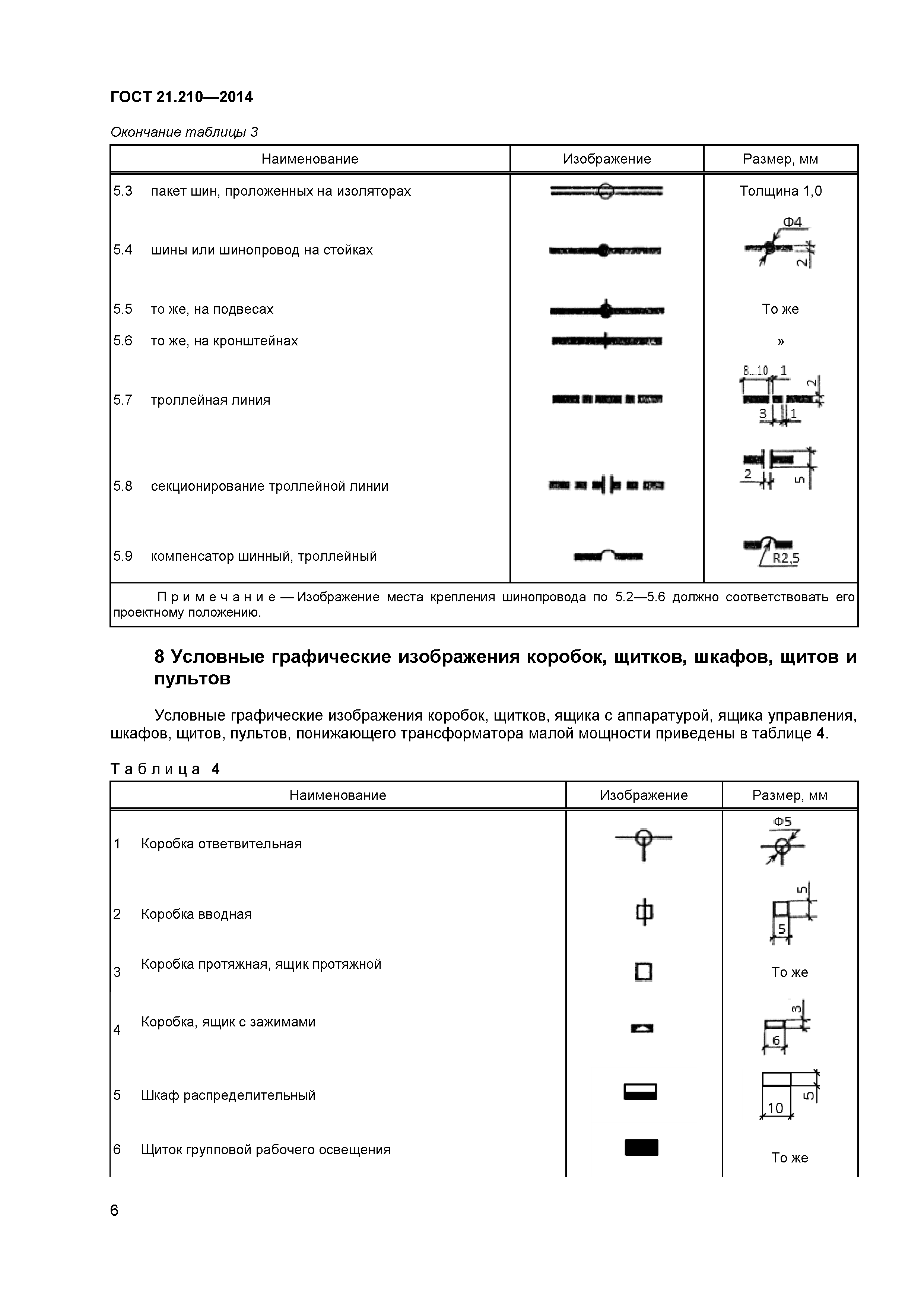

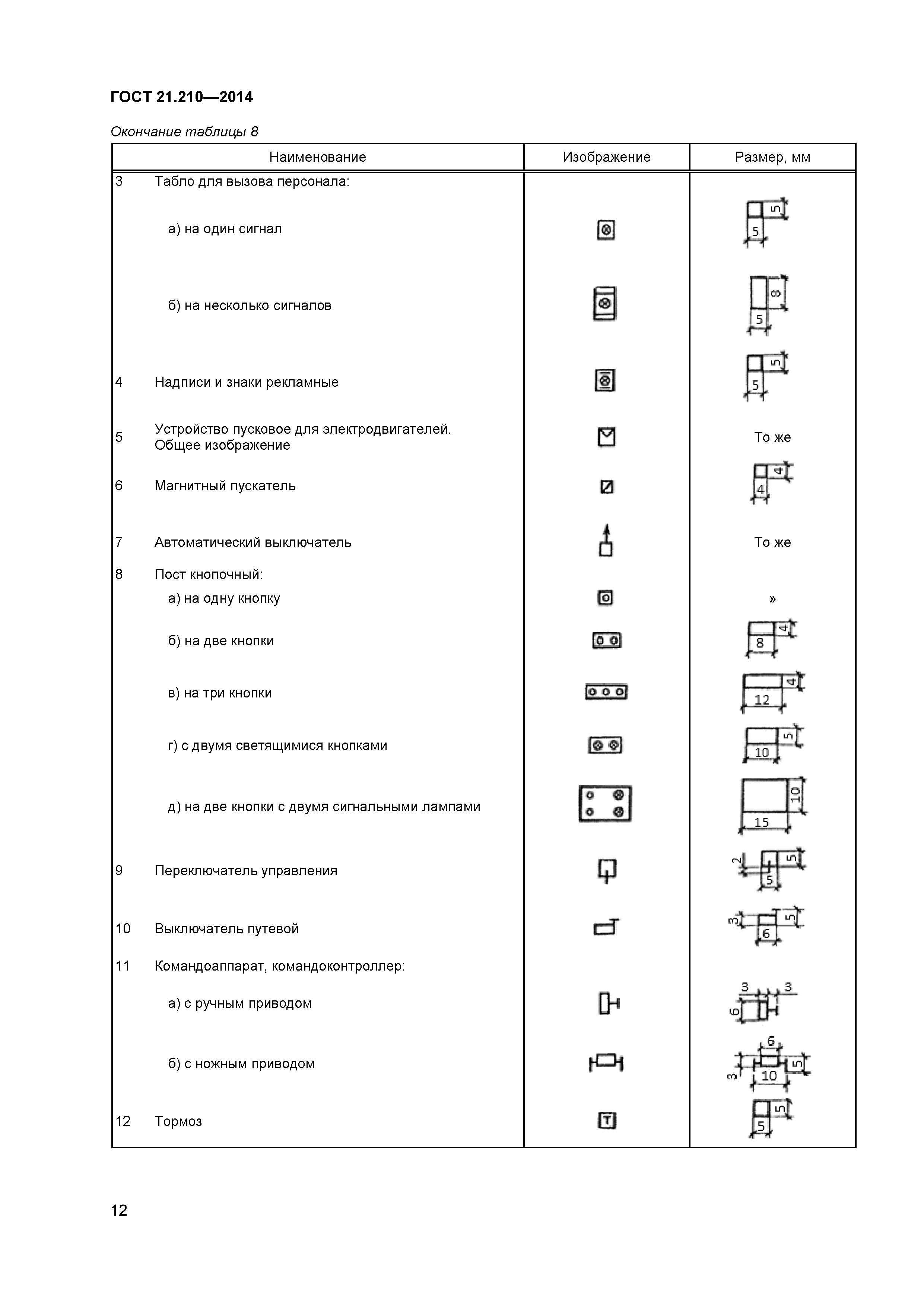

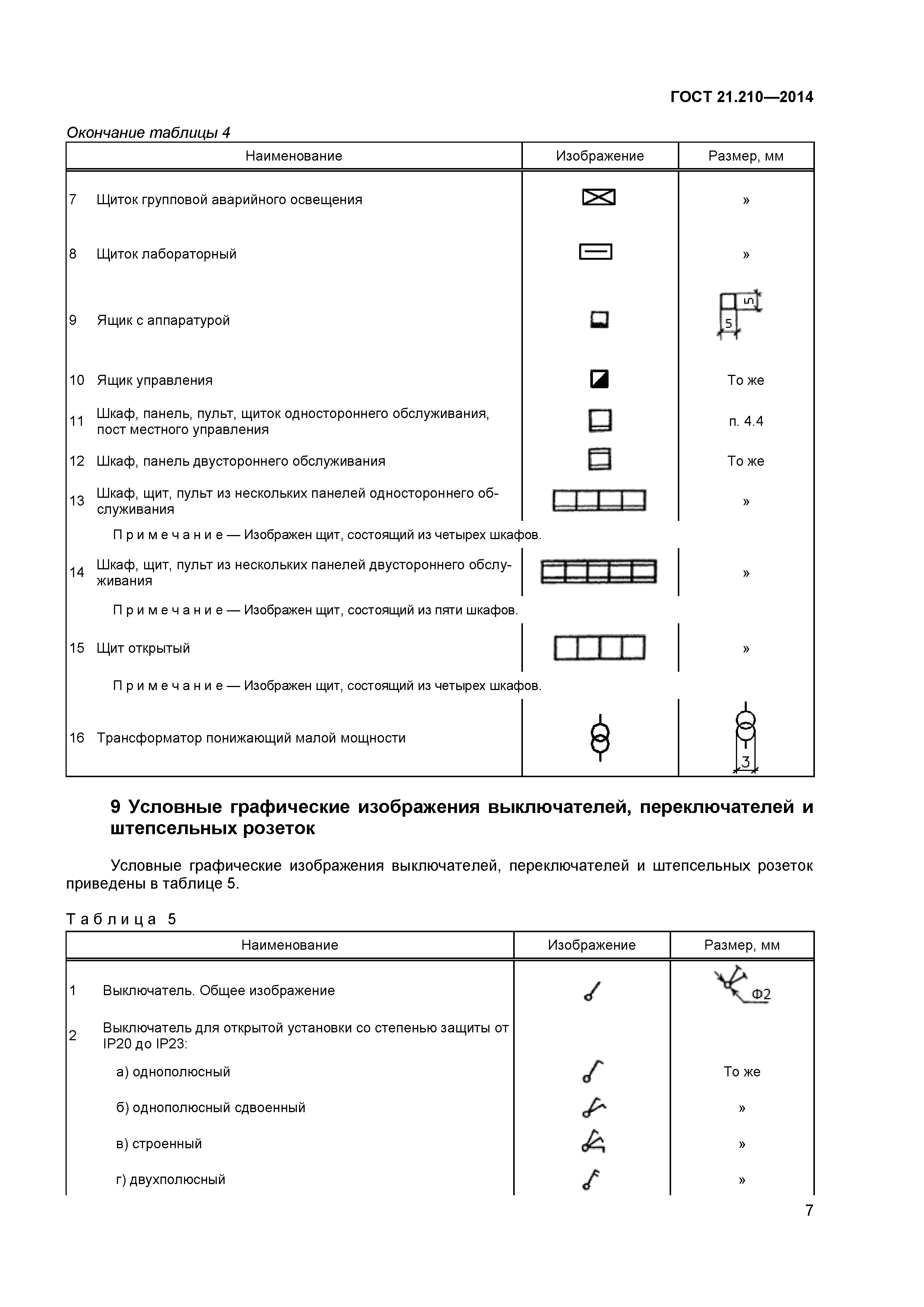

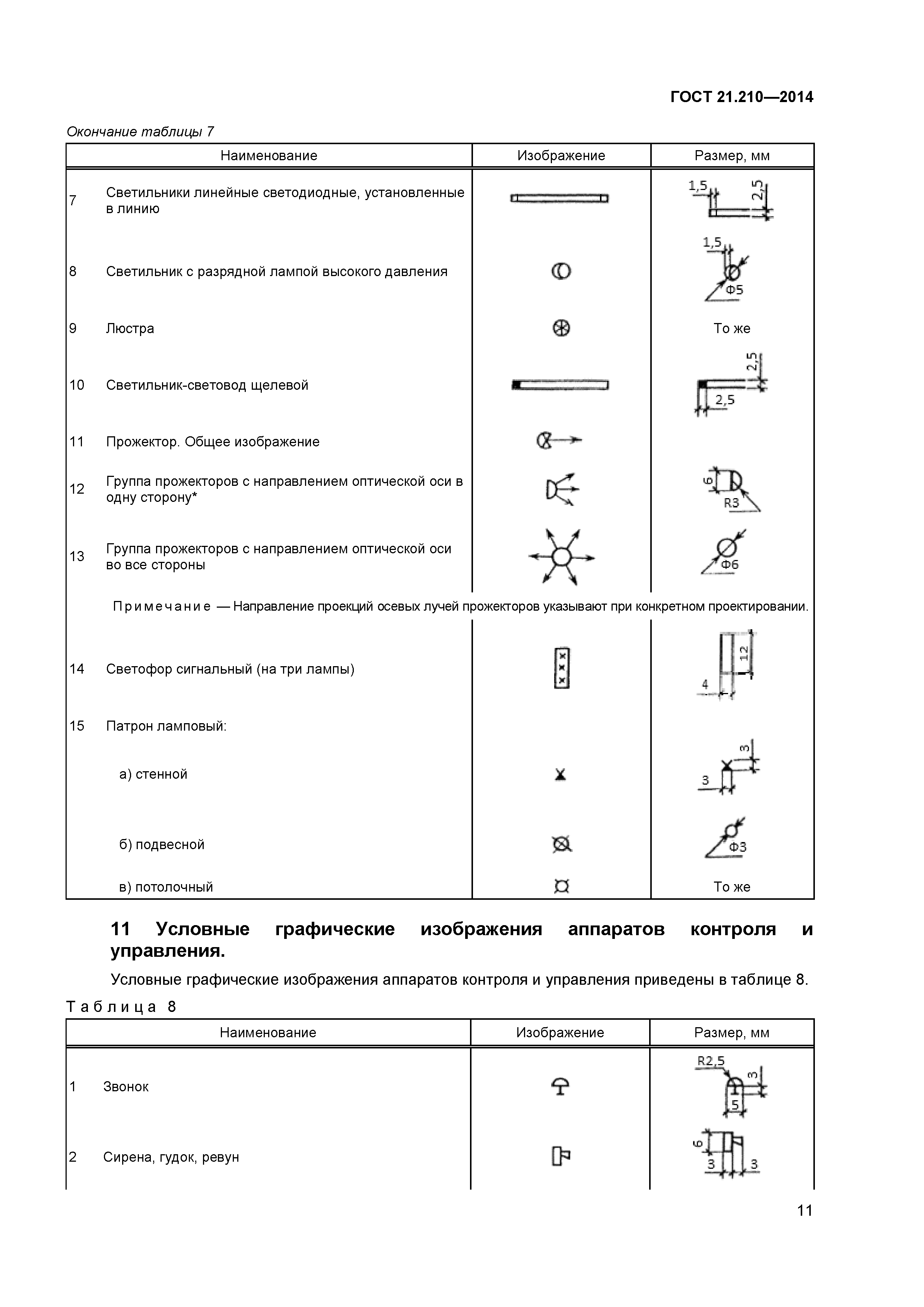

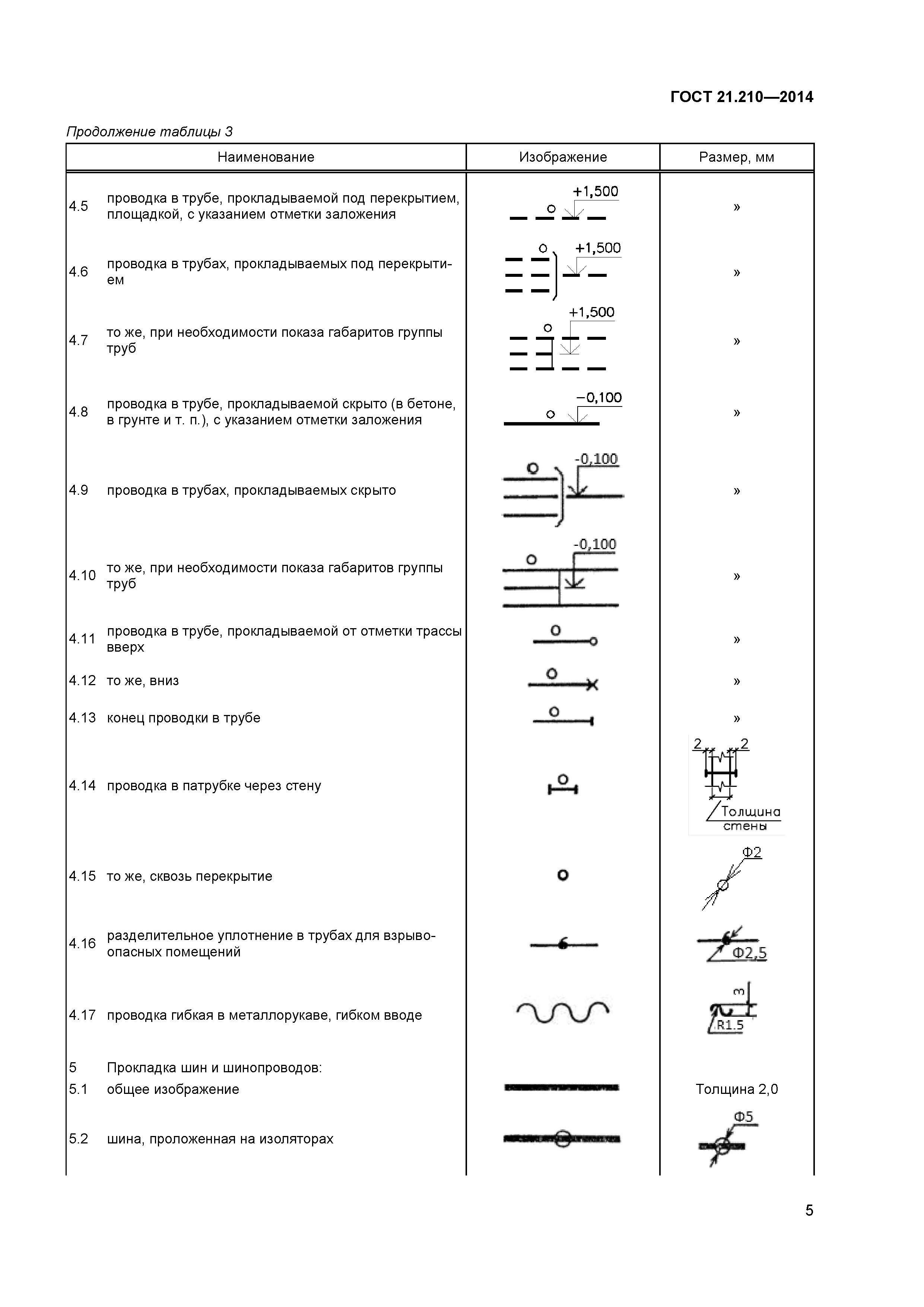

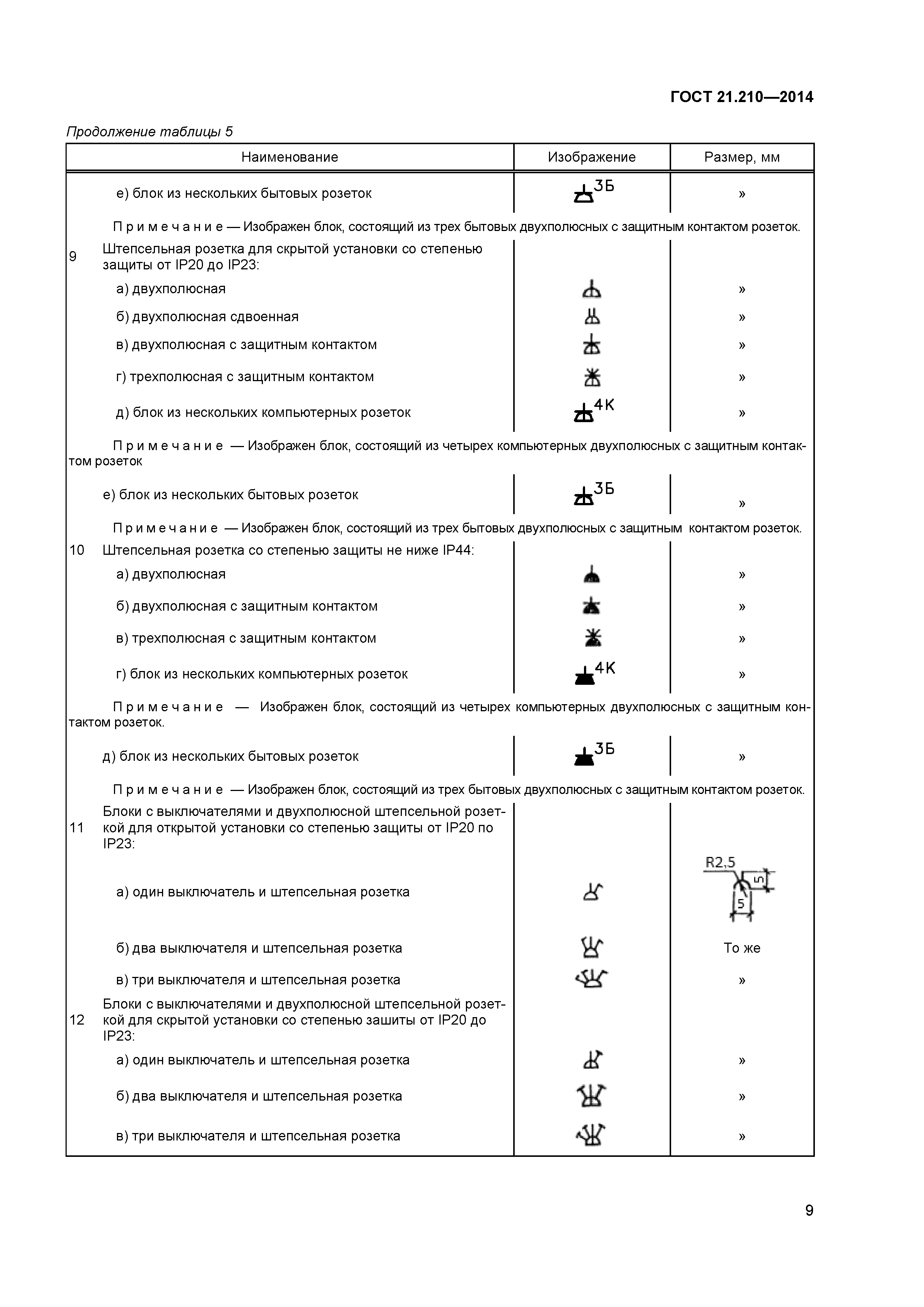

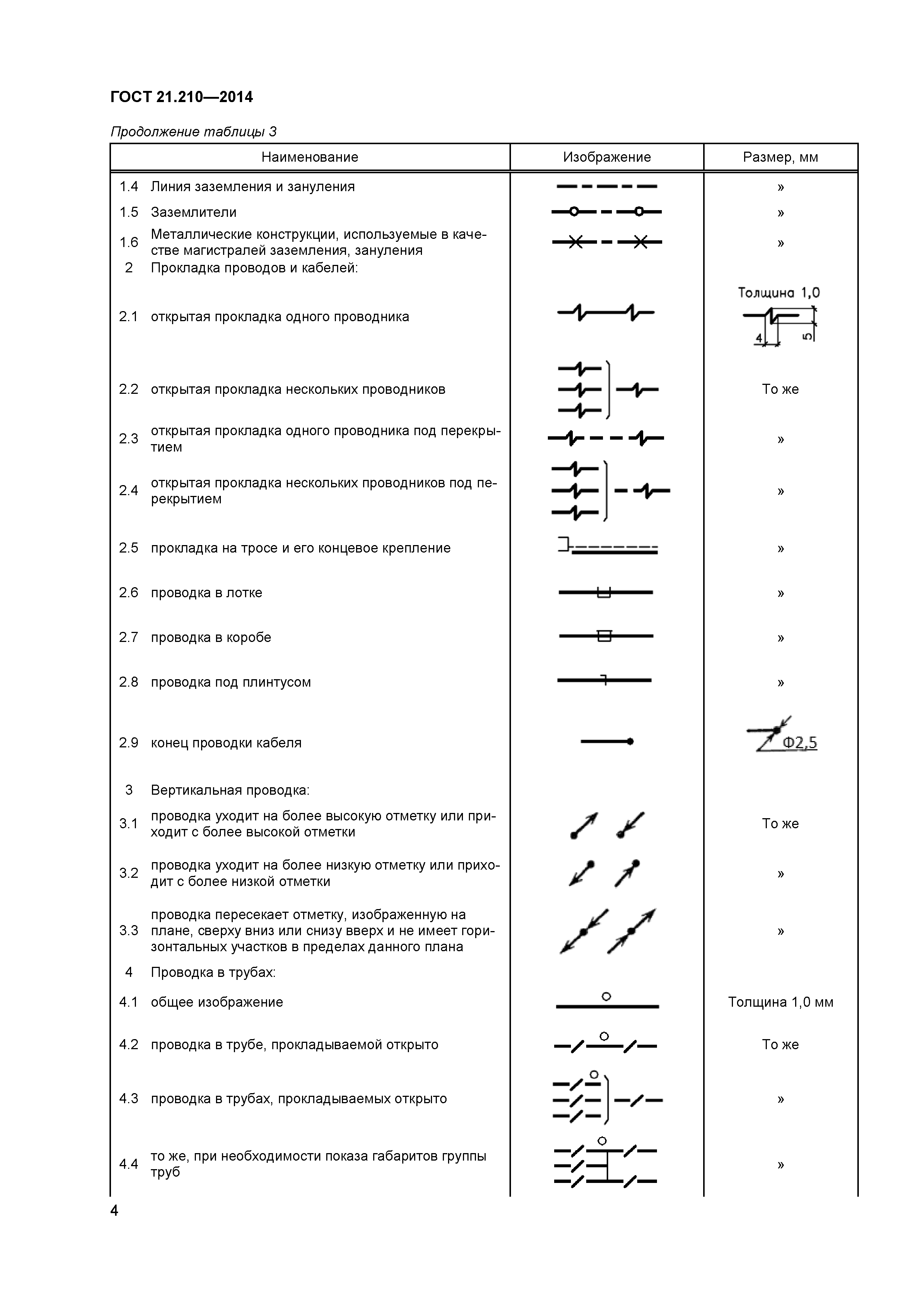

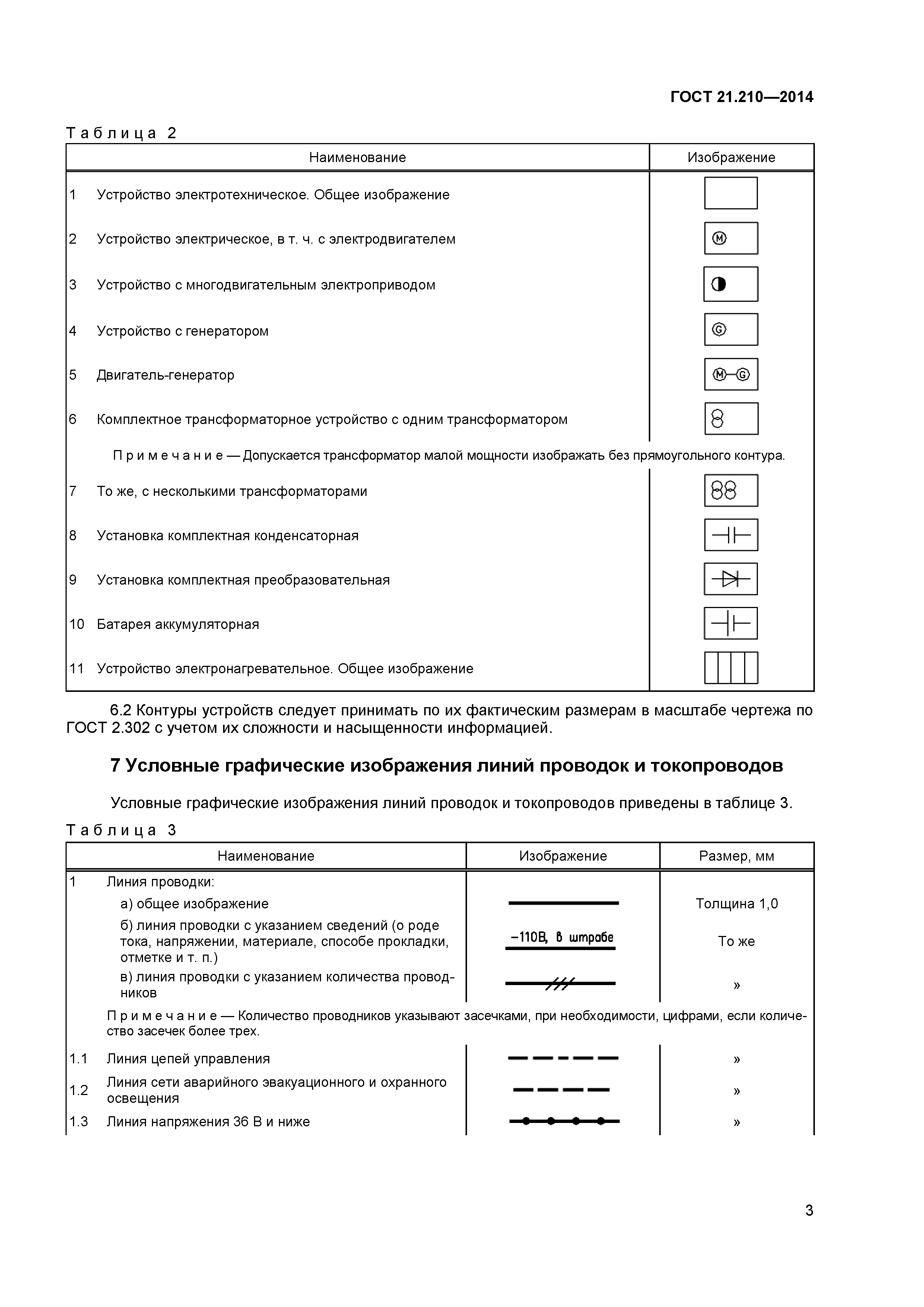

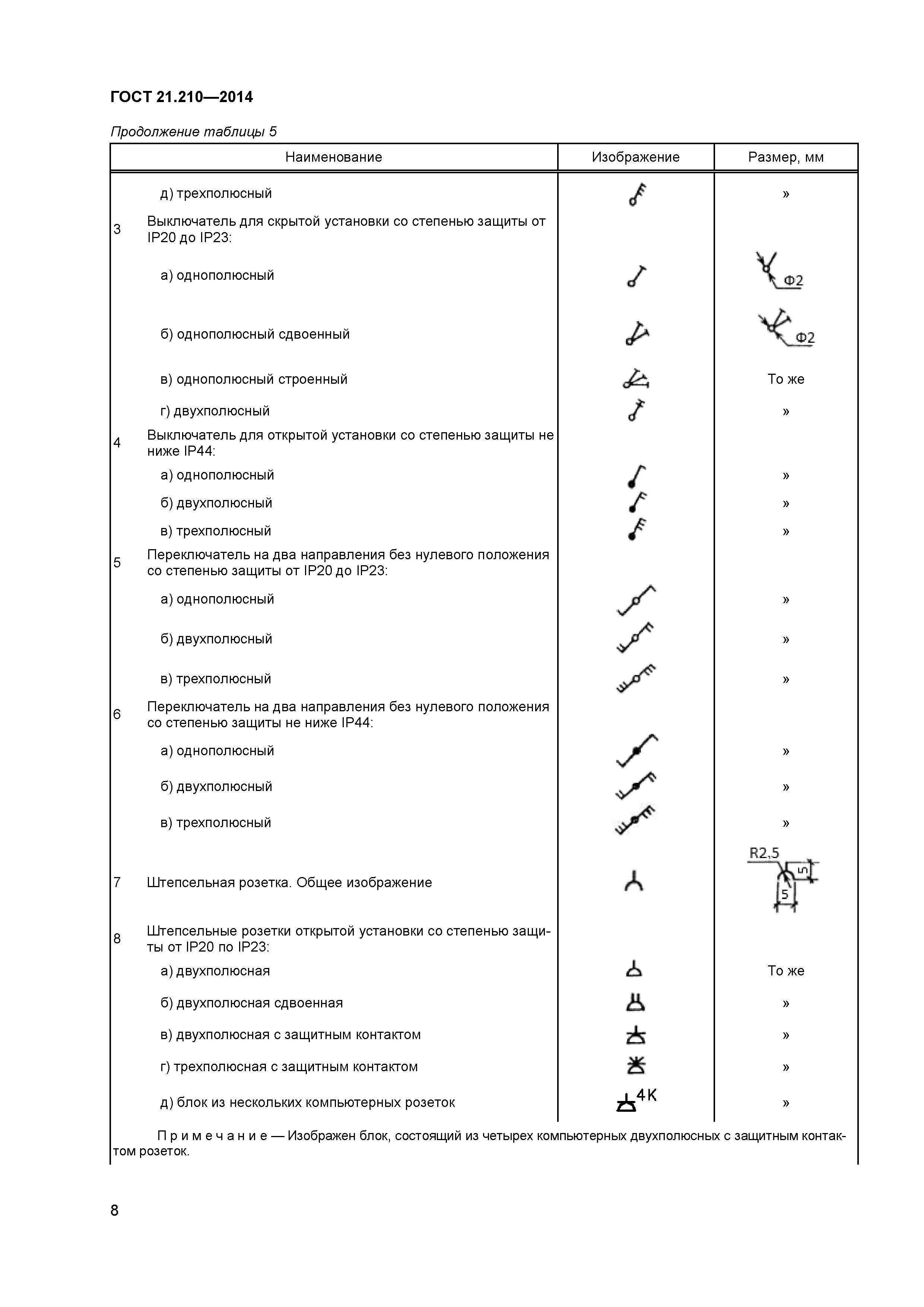

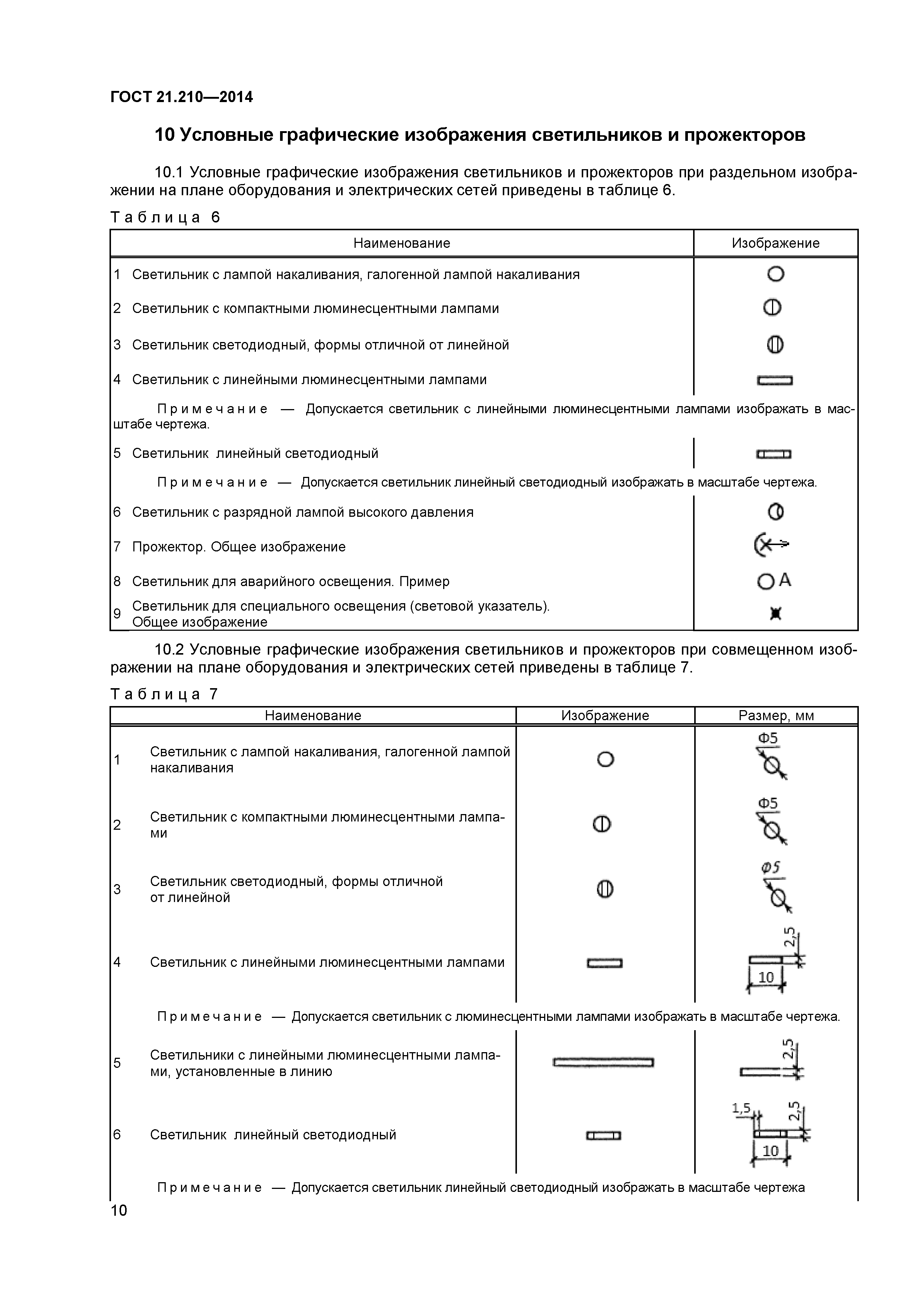

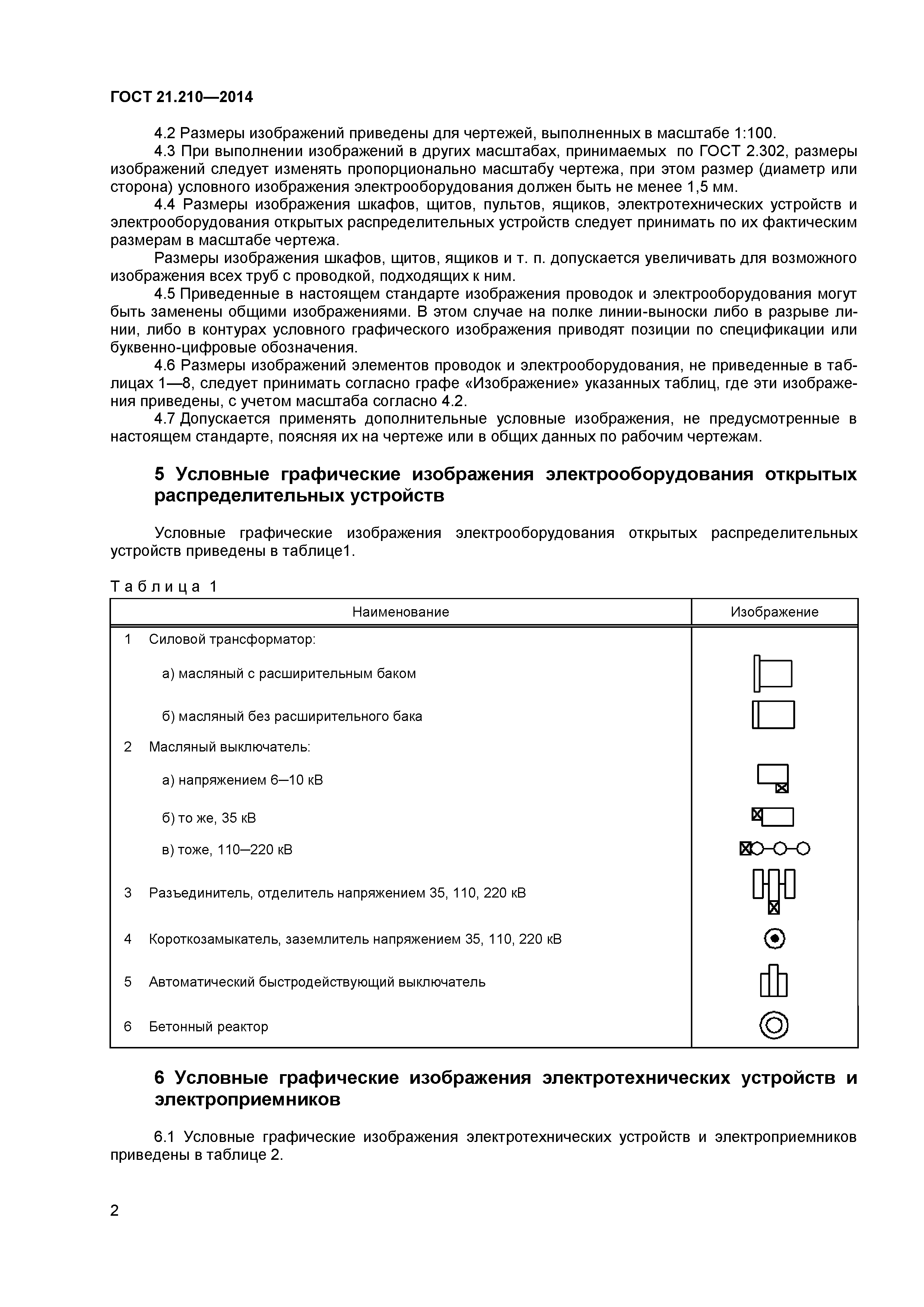

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Условные графические изображения электрооборудования открытых распределительных устройств 6 Условные графические изображения электротехнических устройств и электроприемников 7 Условные графические изображения линий проводок и токопроводов 8 Условные графические изображения коробок, щитков, шкафов, щитов и пультов 9 Условные графические изображения выключателей, переключателей и штепсельных розеток 10 Условные графические изображения светильников и прожекторов 11 Условные графические изображения аппаратов контроля и управления
Разработан:	ОАО ВНИПИ Тяжпромэлектропроект ОАО ЦНС
Утверждён:	14.11.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 72-П) 26.11.2014 Федеральное агентство по техническому регулированию и метрологии (1840-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Заменяет собой:	ГОСТ 21.614-88 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах»
Нормативные ссылки:	ГОСТ 2.302-68 «Единая система конструкторской документации. Масштабы» ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 21.614-88 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»
