Скачать ГОСТ IEC 60331-2-2013 Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 2. Метод испытания кабелей на номинальное напряжение до 0,6/1,0 кВ включительно и наружным диаметром не более 20 мм при воздействии пламени температурой не менее 830 °C одновременно с механическим ударом

Дата актуализации: 10.08.2017

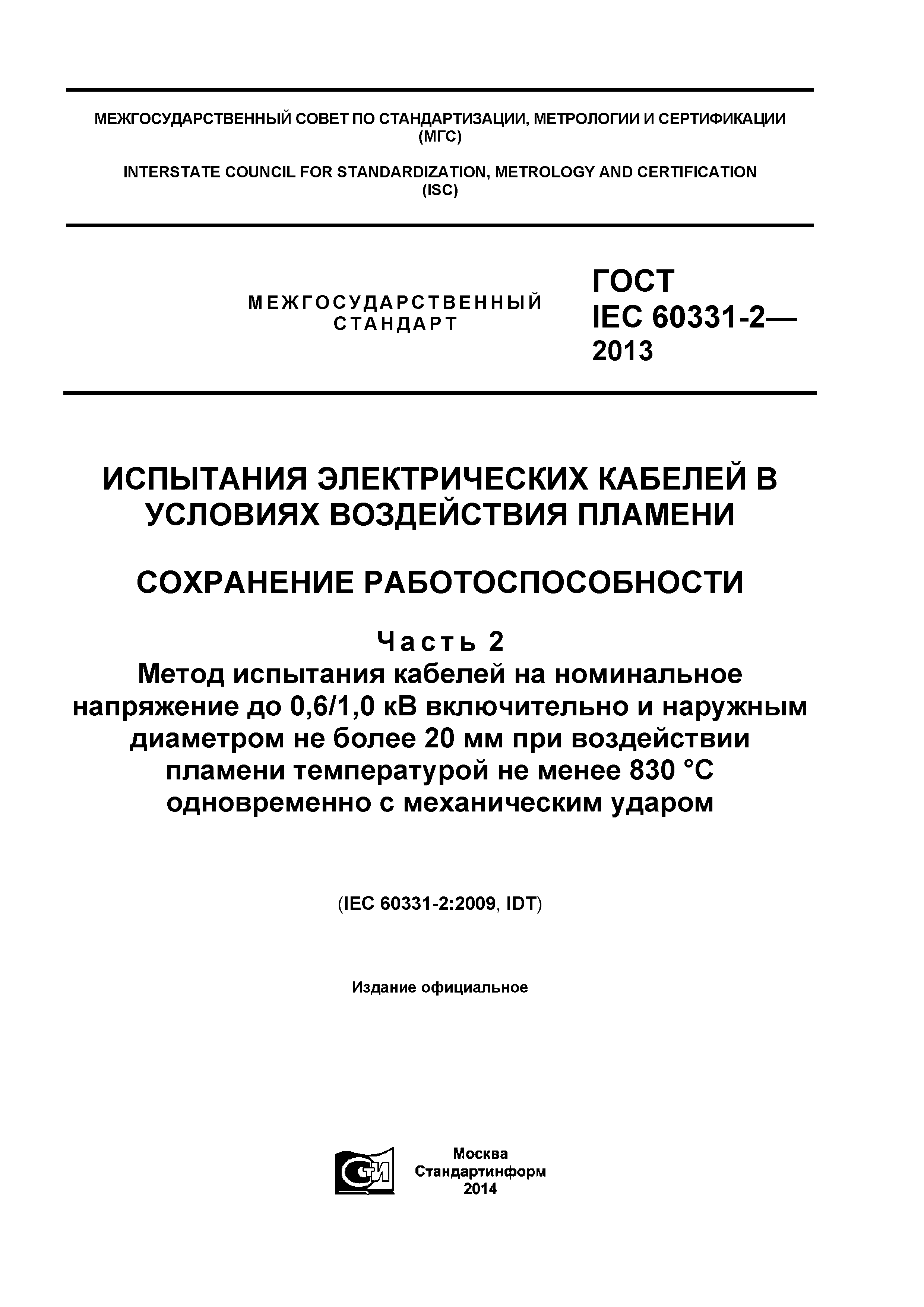

ГОСТ IEC 60331-2-2013

Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 2. Метод испытания кабелей на номинальное напряжение до 0,6/1,0 кВ включительно и наружным диаметром не более 20 мм при воздействии пламени температурой не менее 830 °C одновременно с механическим ударом

Обозначение:	ГОСТ IEC 60331-2-2013
Обозначение англ:	60331-2-2013
Статус:	введен впервые
Название рус.:	Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 2. Метод испытания кабелей на номинальное напряжение до 0,6/1,0 кВ включительно и наружным диаметром не более 20 мм при воздействии пламени температурой не менее 830 °C одновременно с механическим ударом
Название англ.:	Tests for electric cables under fire conditions. Circuit integrity. Part 2. Test method for fire with shock at a temperature of least 830 °C for cables of rated voltage up to and including 0,6/1,0 kV and with an overall diameter not exceeding 20 mm
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015

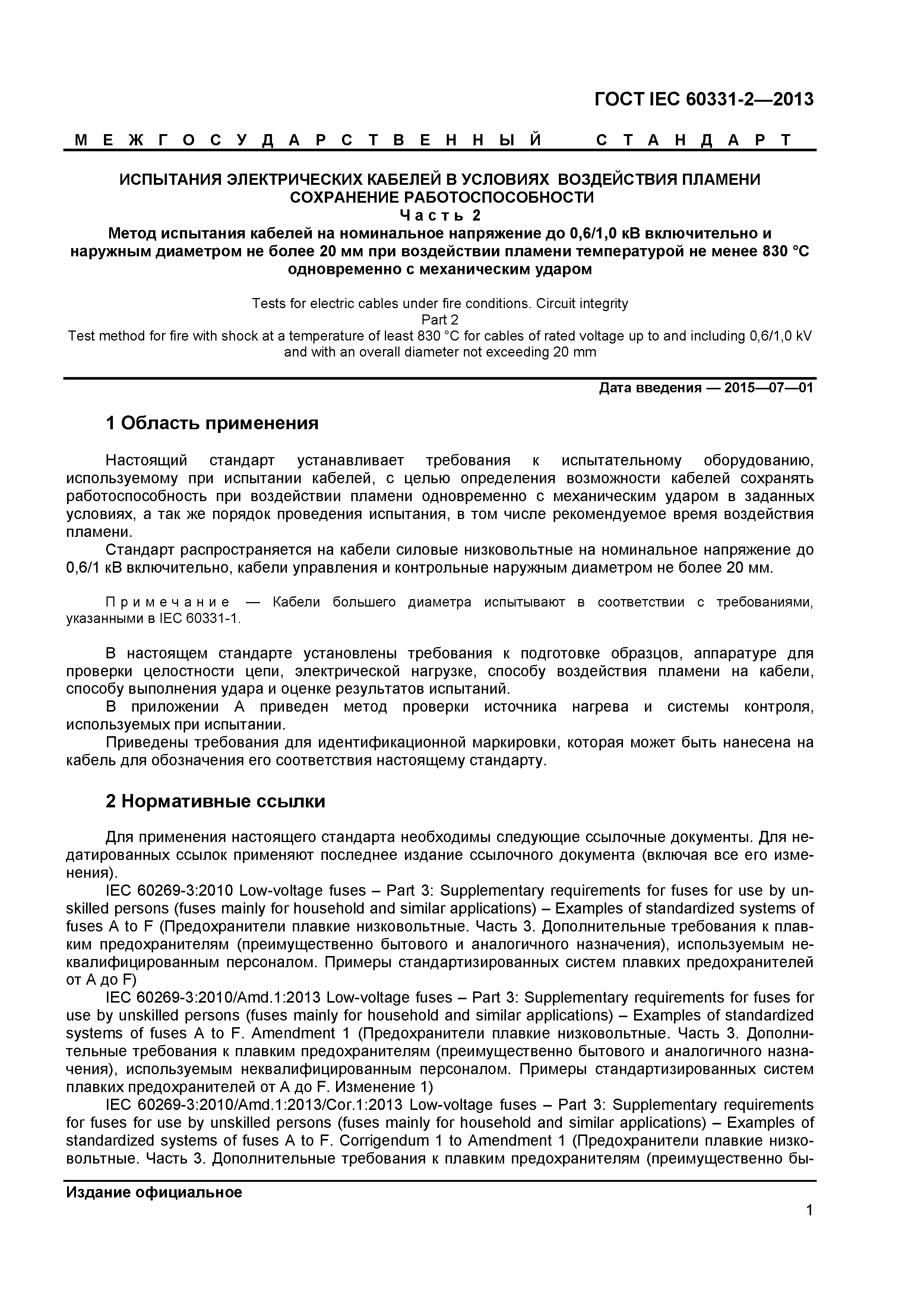

Область применения:	Стандарт устанавливает требования к испытательному оборудованию, используемому при испытании кабелей, с целью определения возможности кабелей сохранять работоспособность при воздействии пламени одновременно с механическим ударом в заданных условиях, а так же порядок проведения испытания, в том числе рекомендуемое время воздействия пламени. Стандарт распространяется на кабели силовые низковольтные на номинальное напряжение до 0,6/1 кВ включительно, кабели управления и контрольные наружным диаметром не более 20 мм.

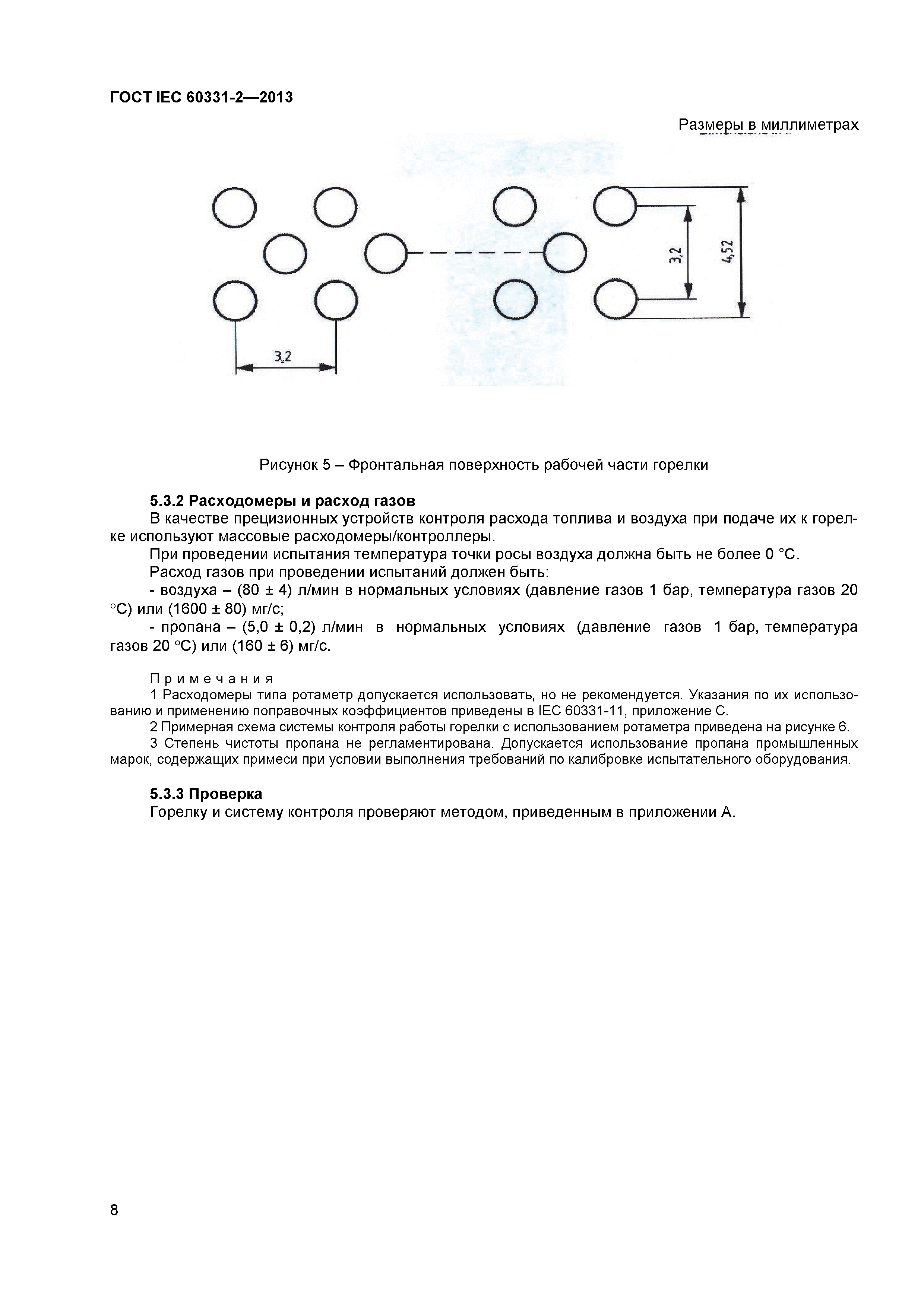

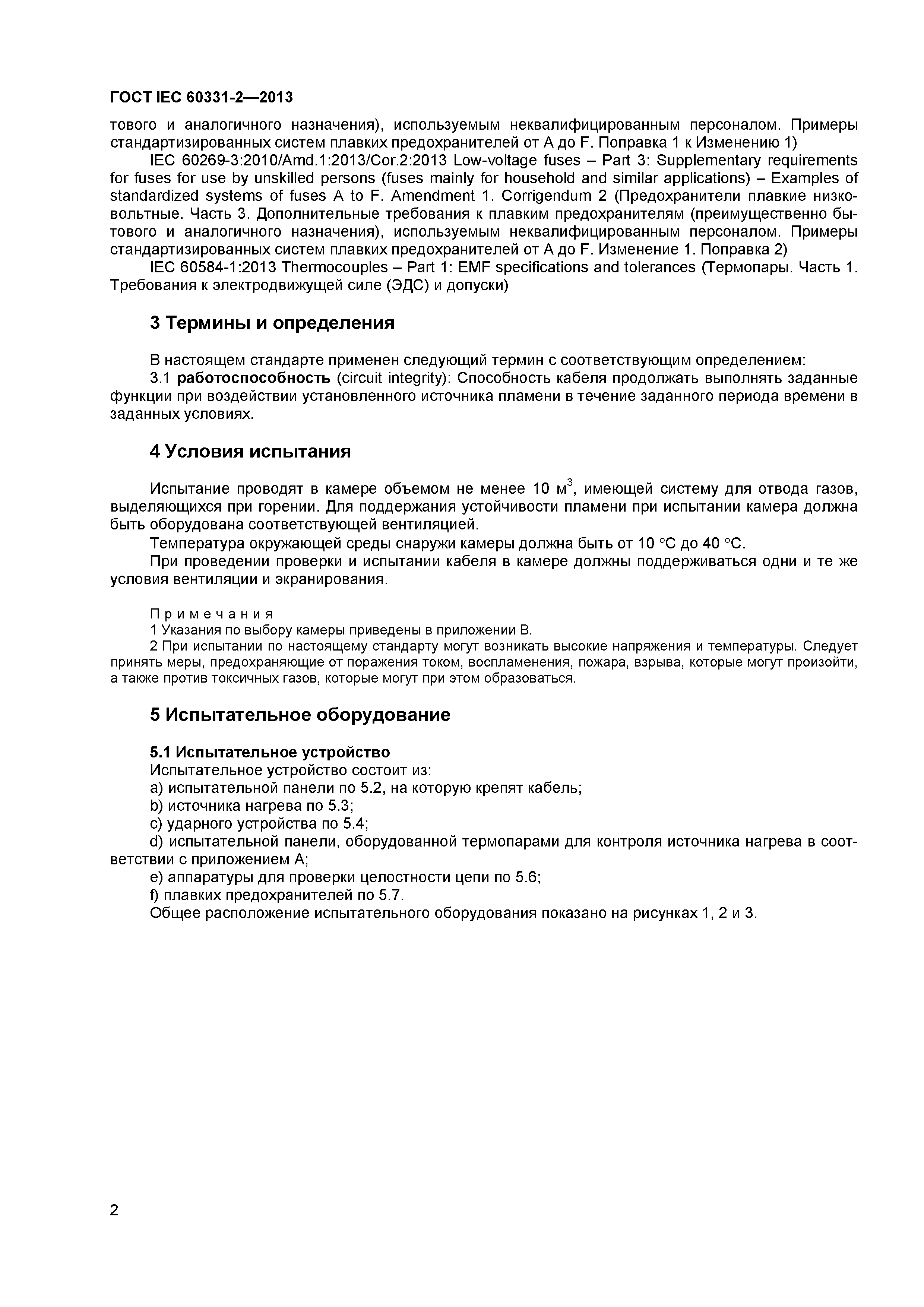

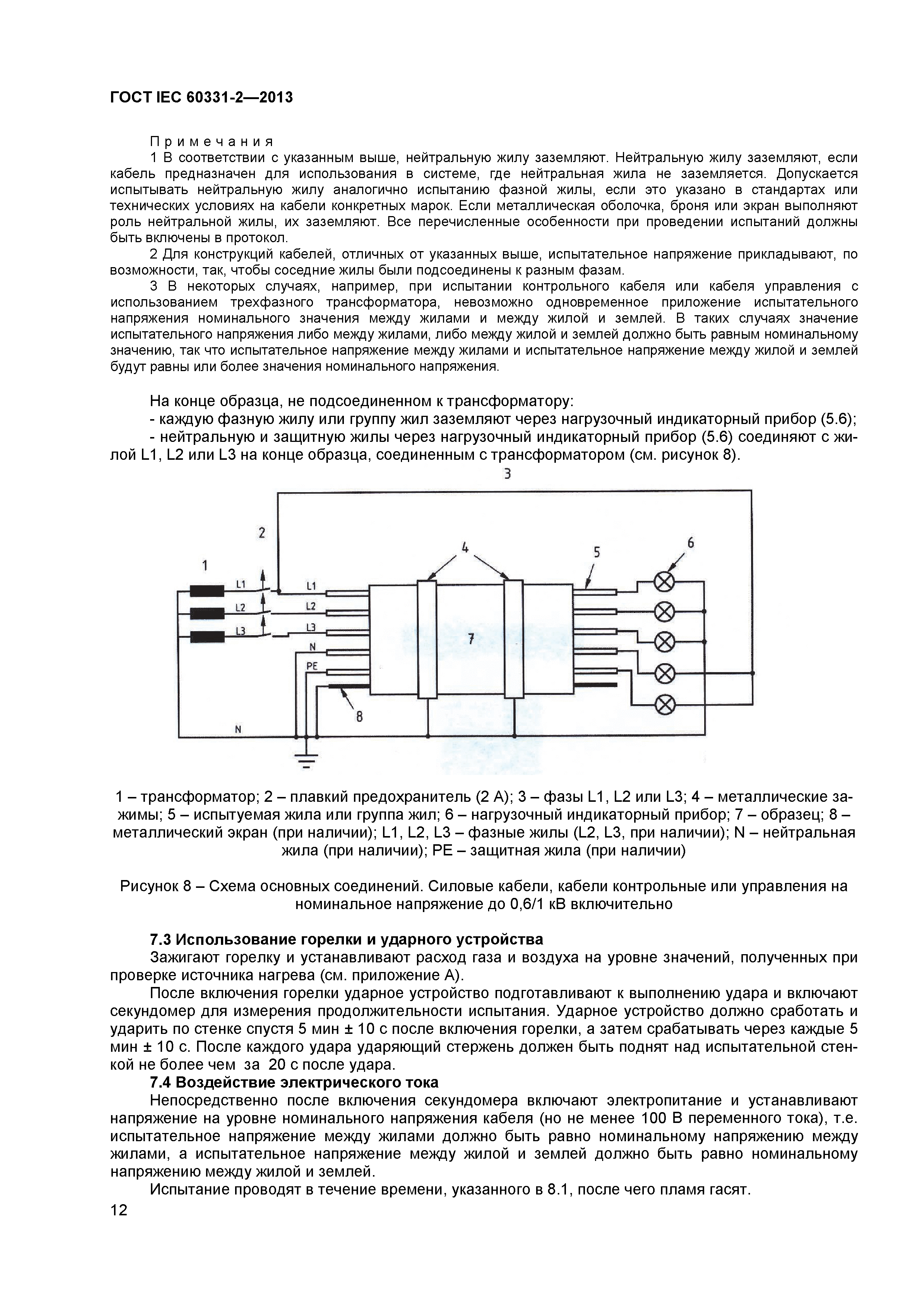

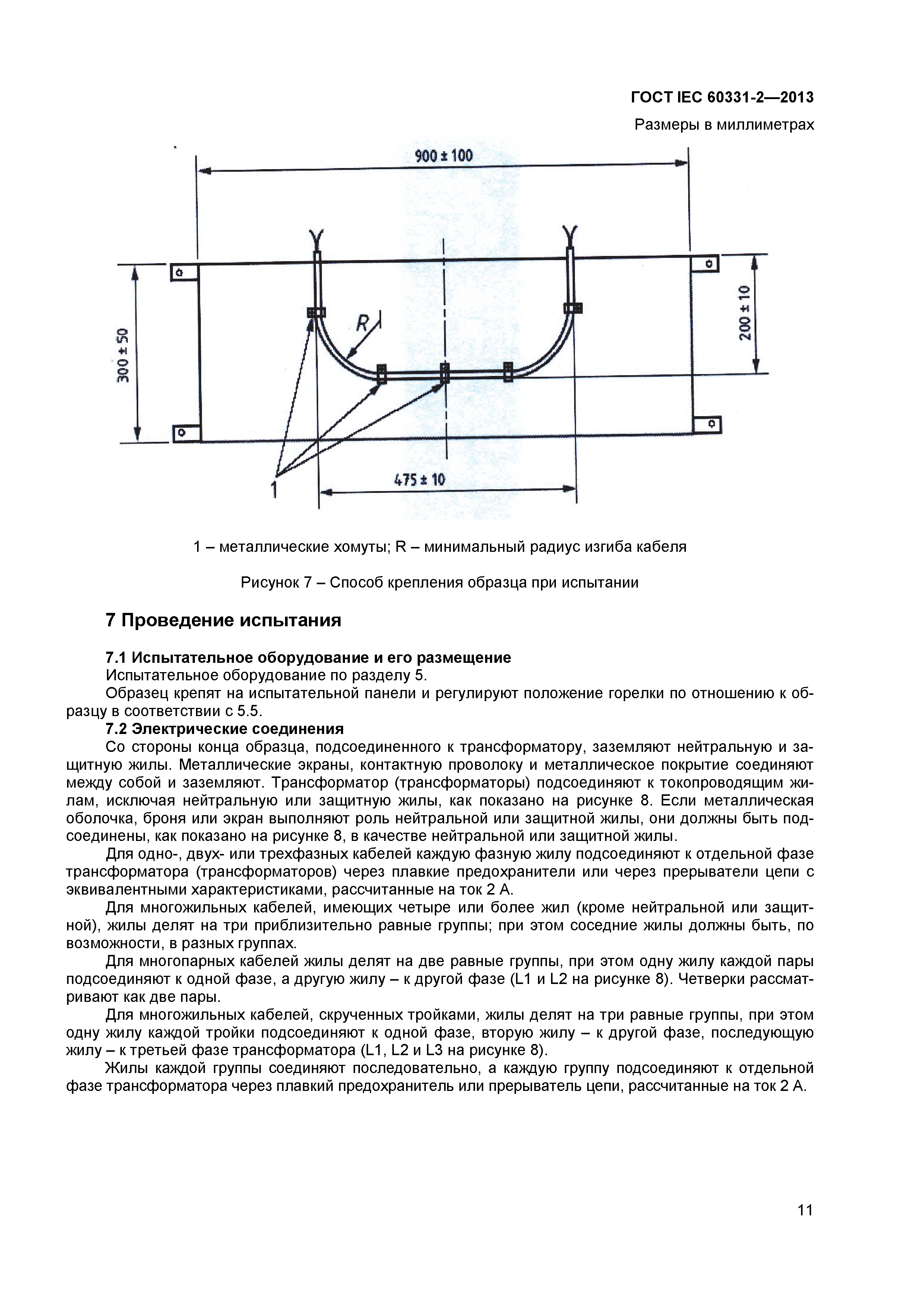

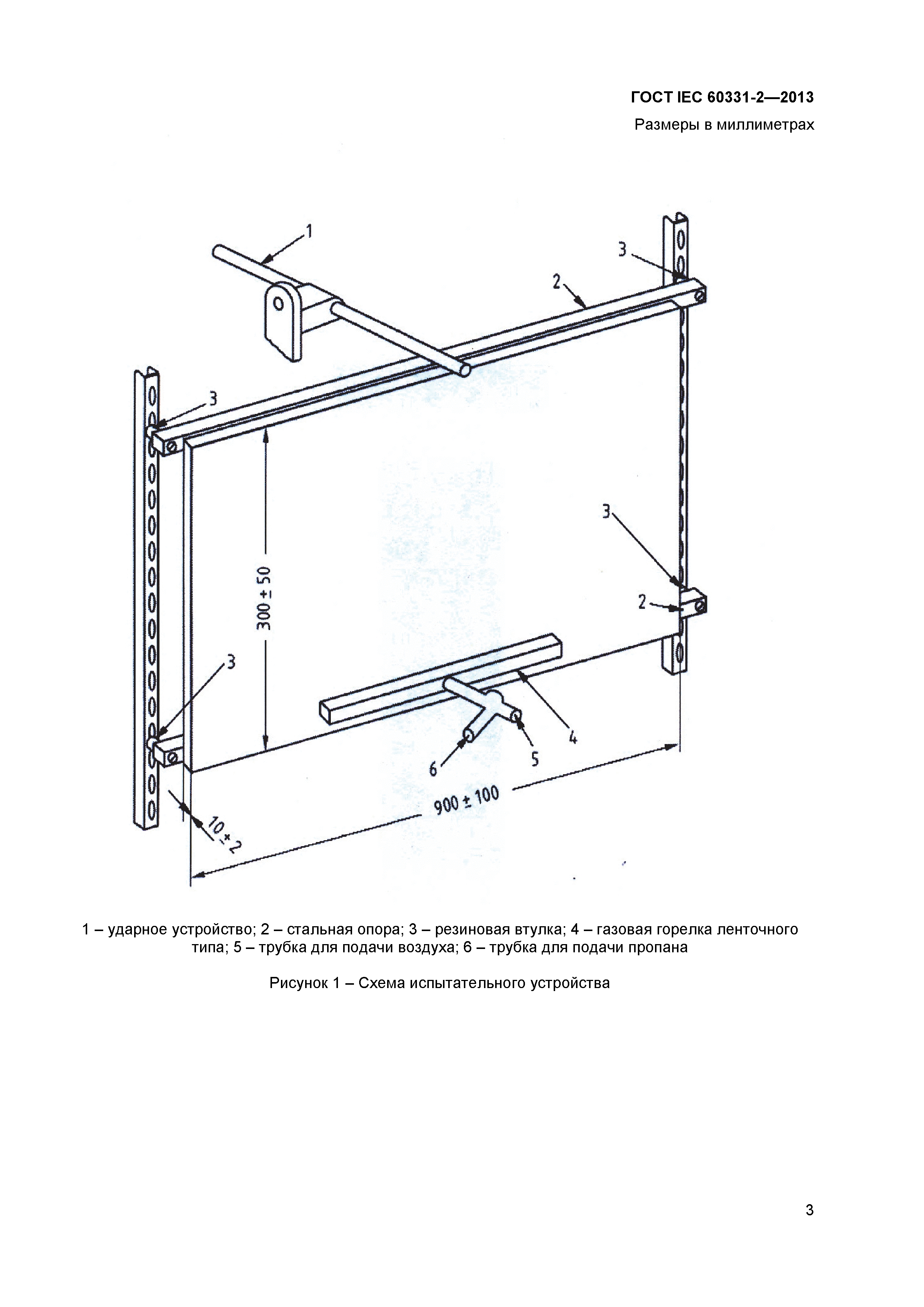

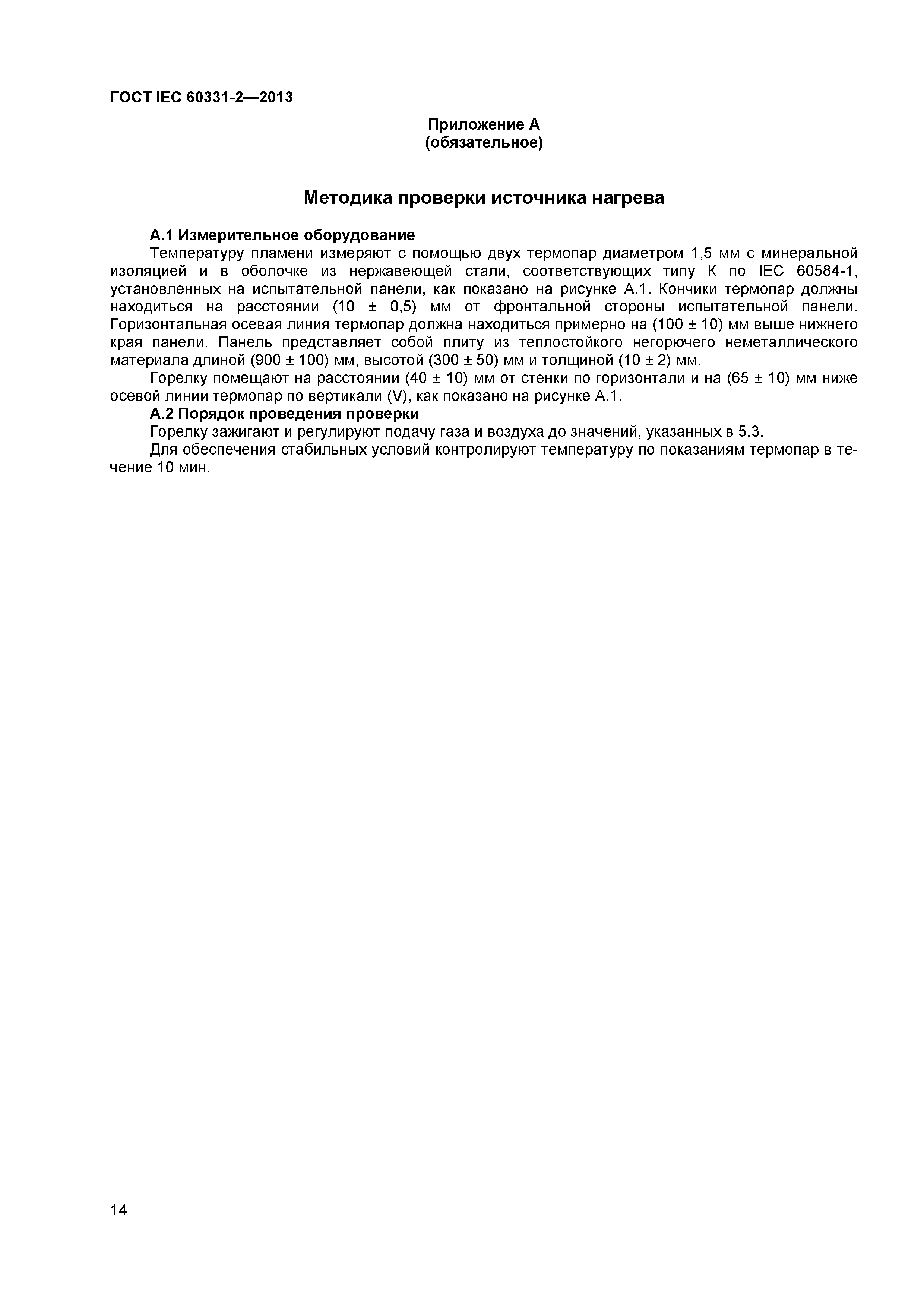

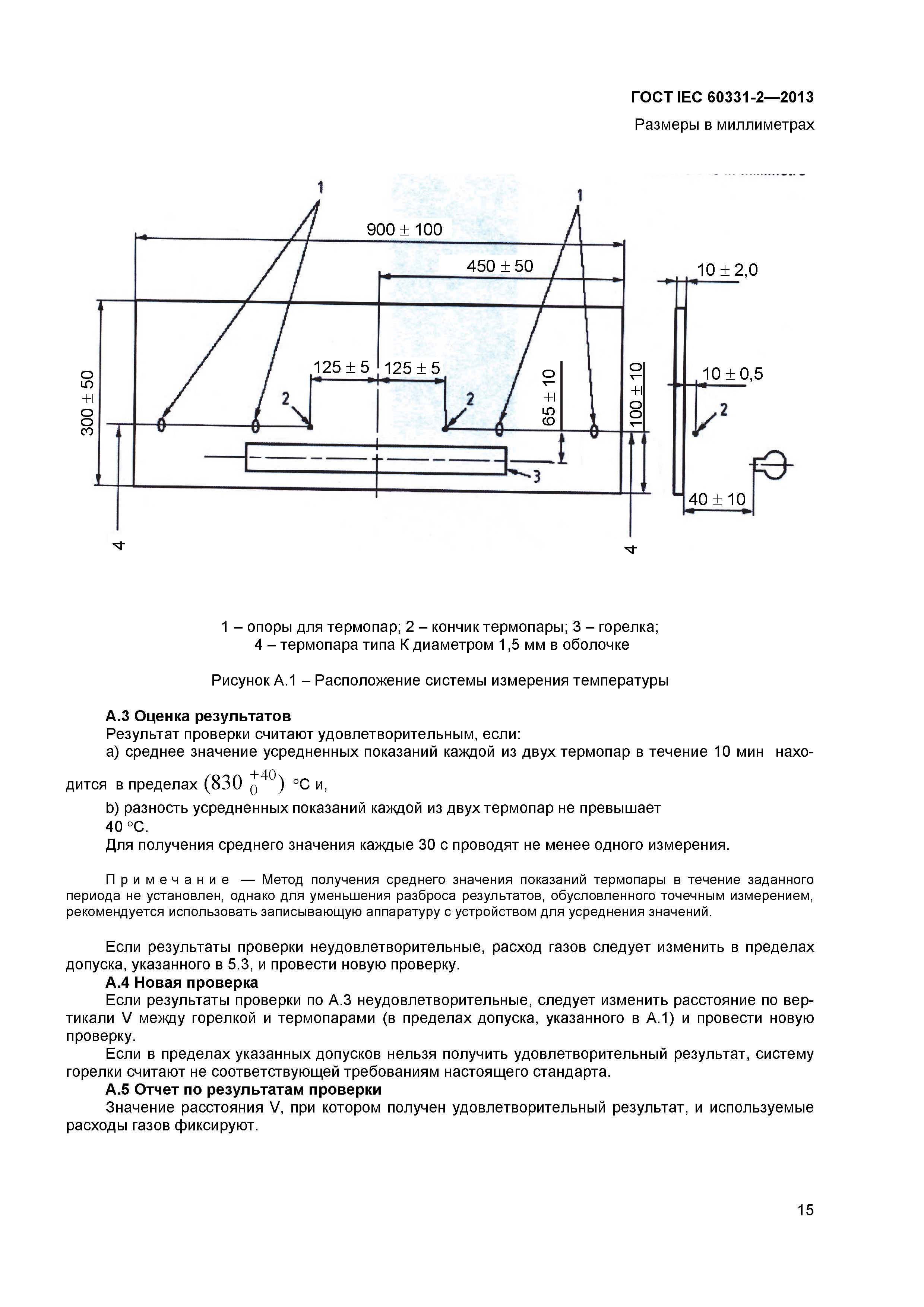

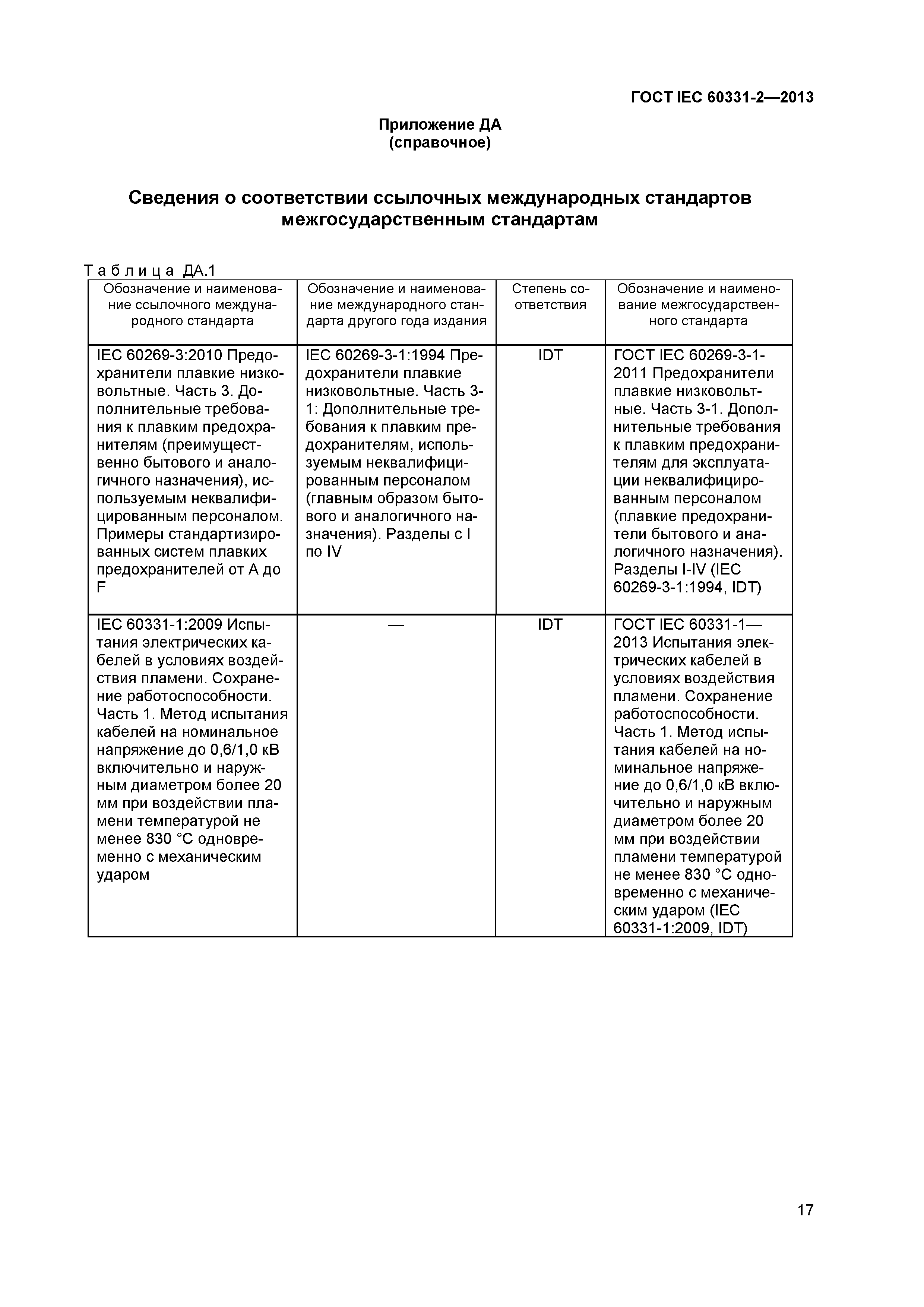

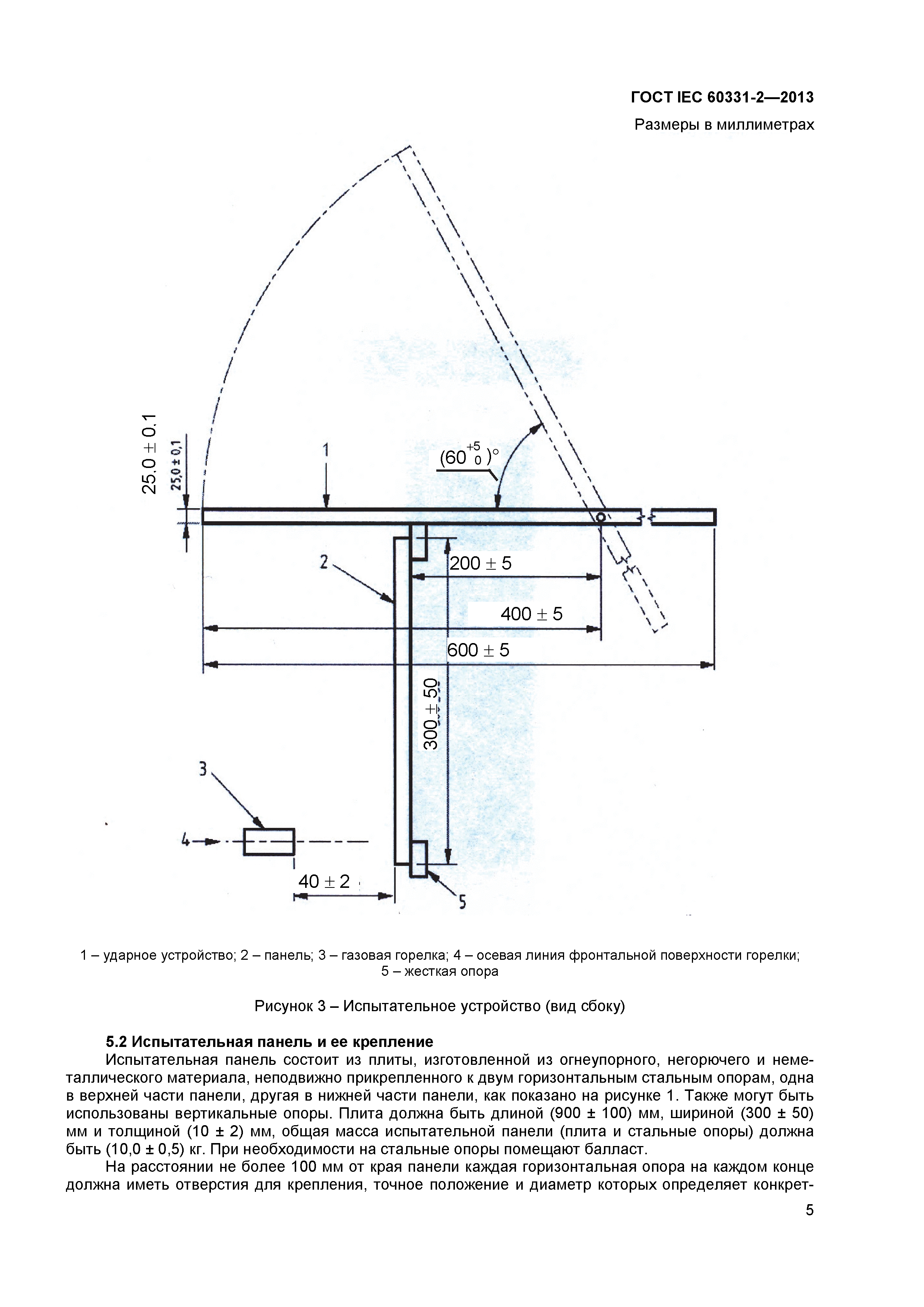

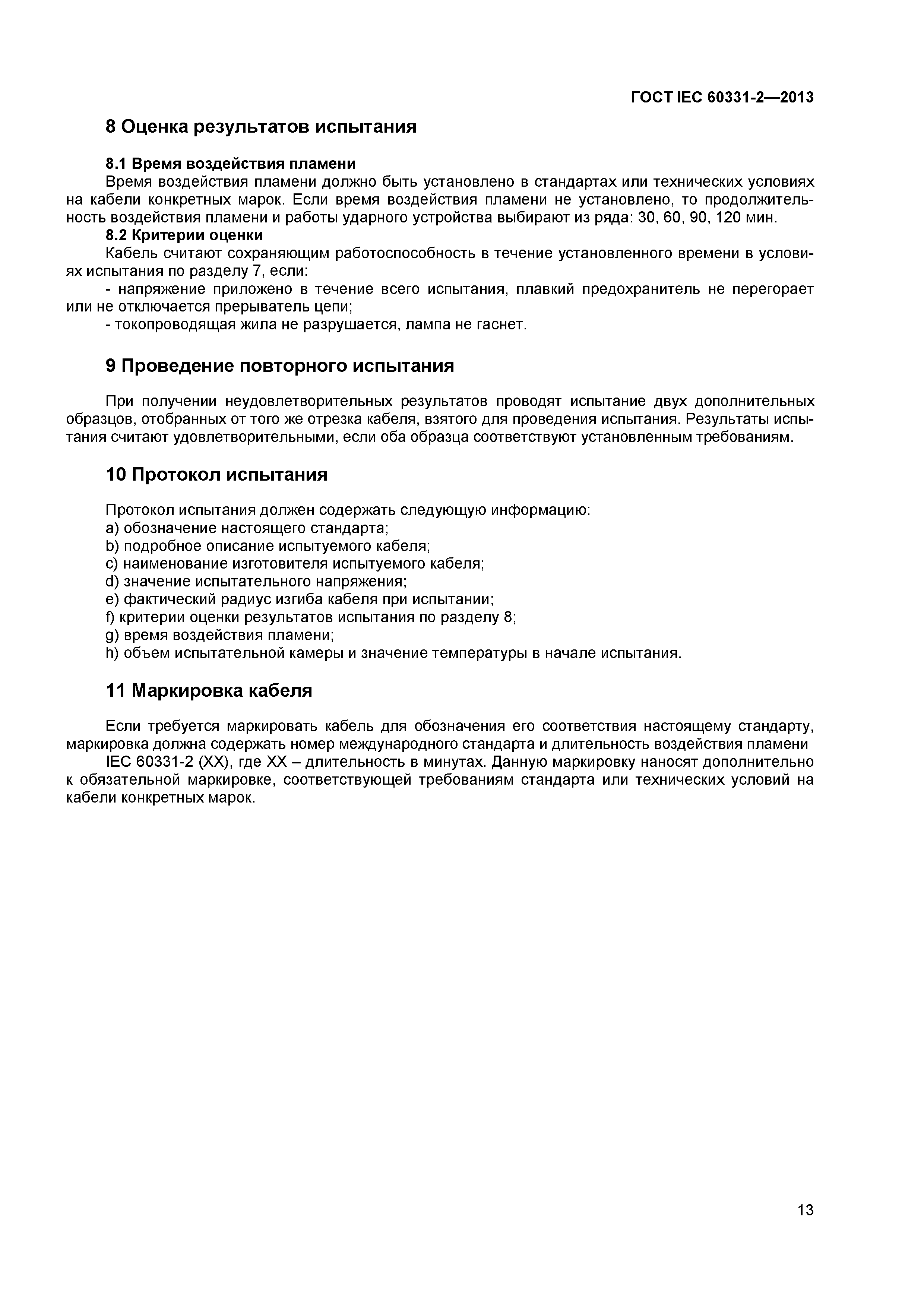

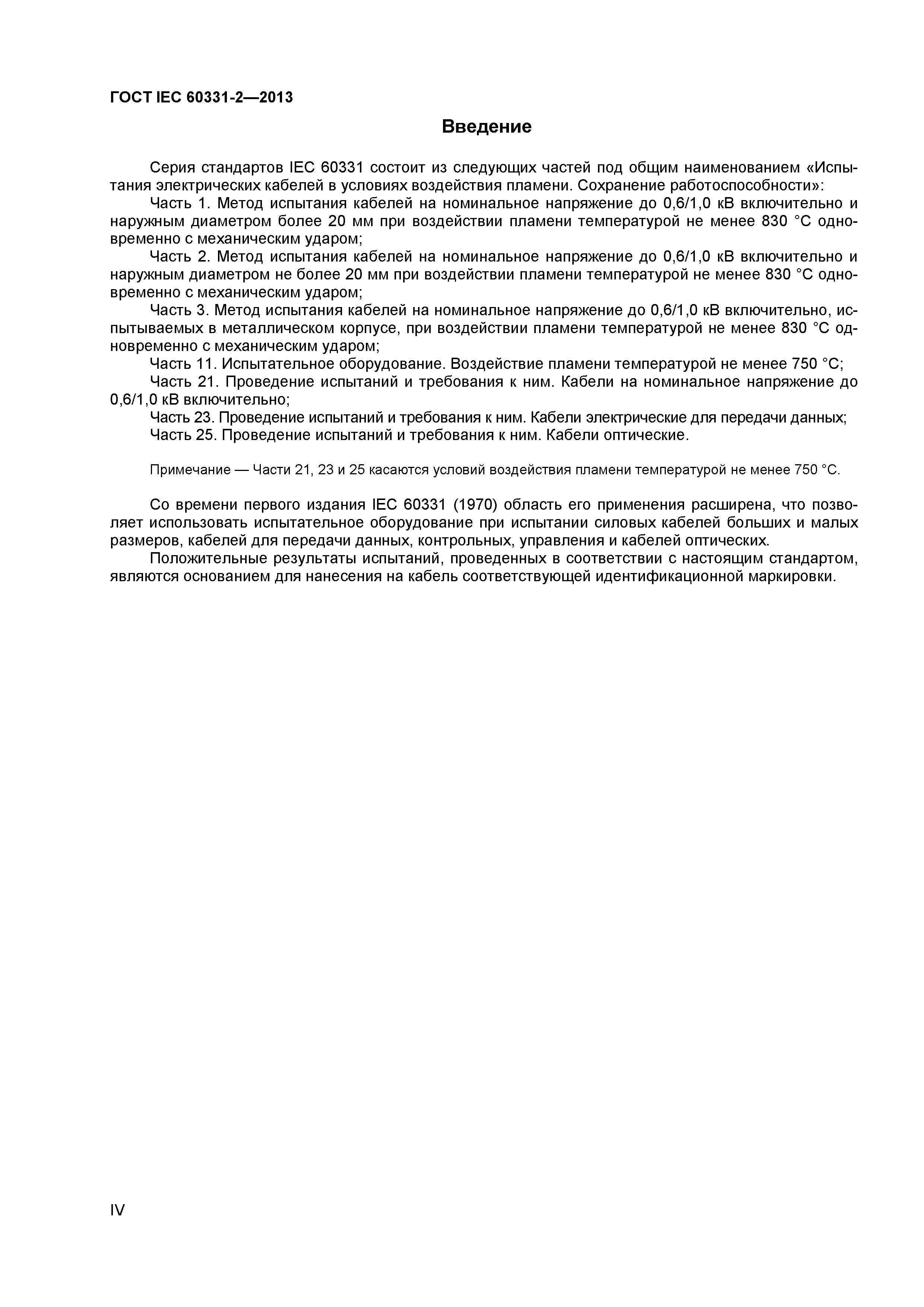

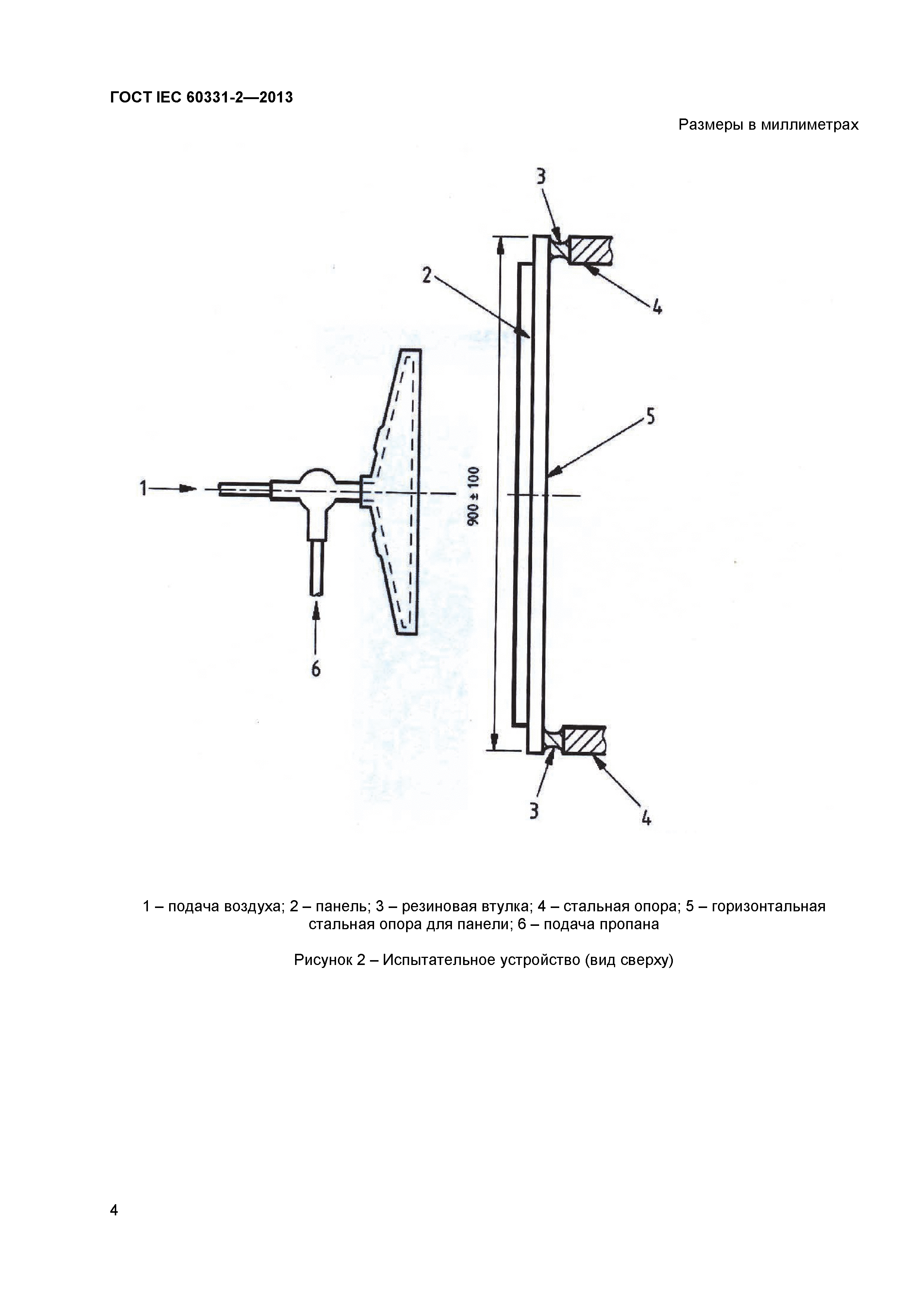

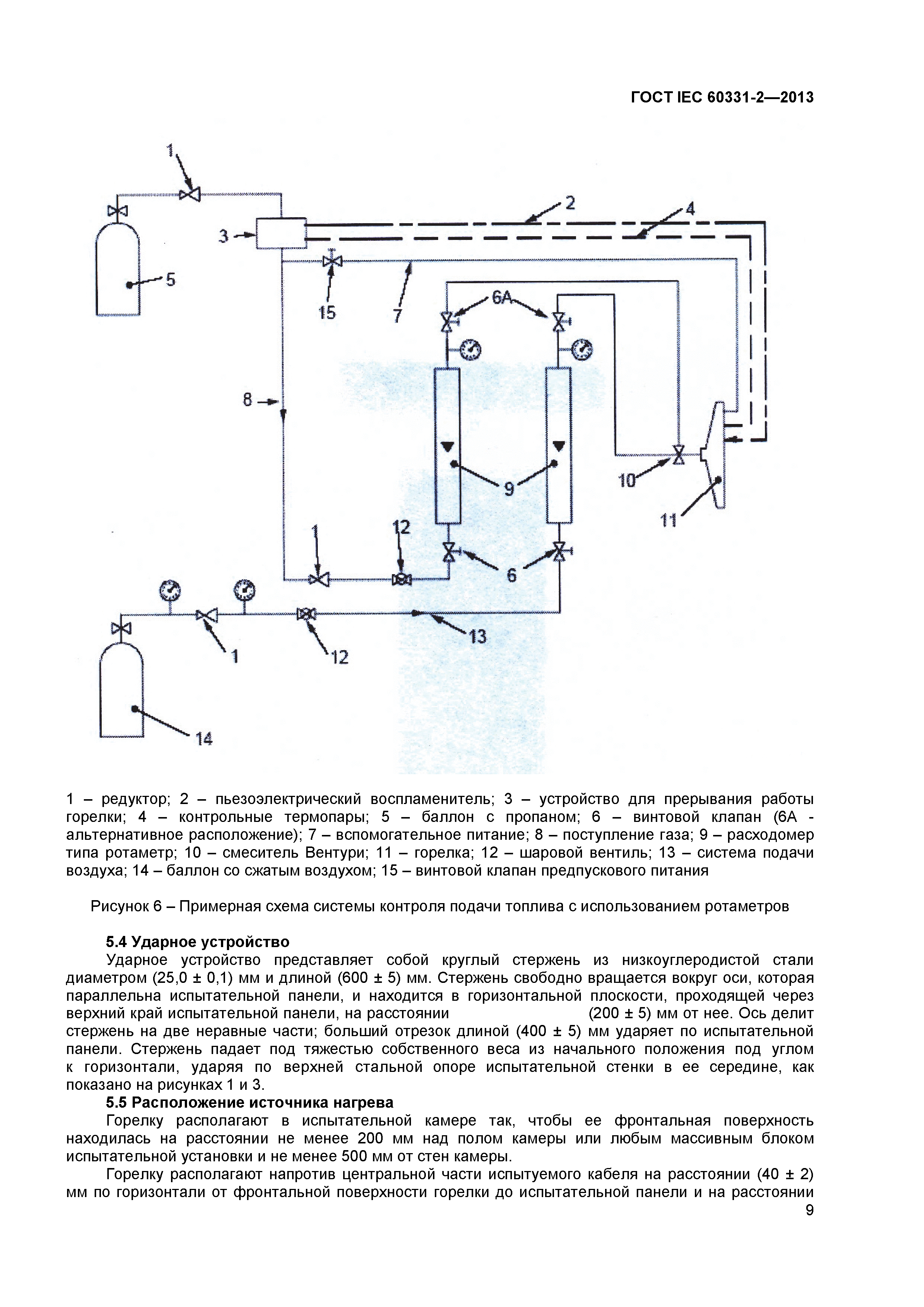

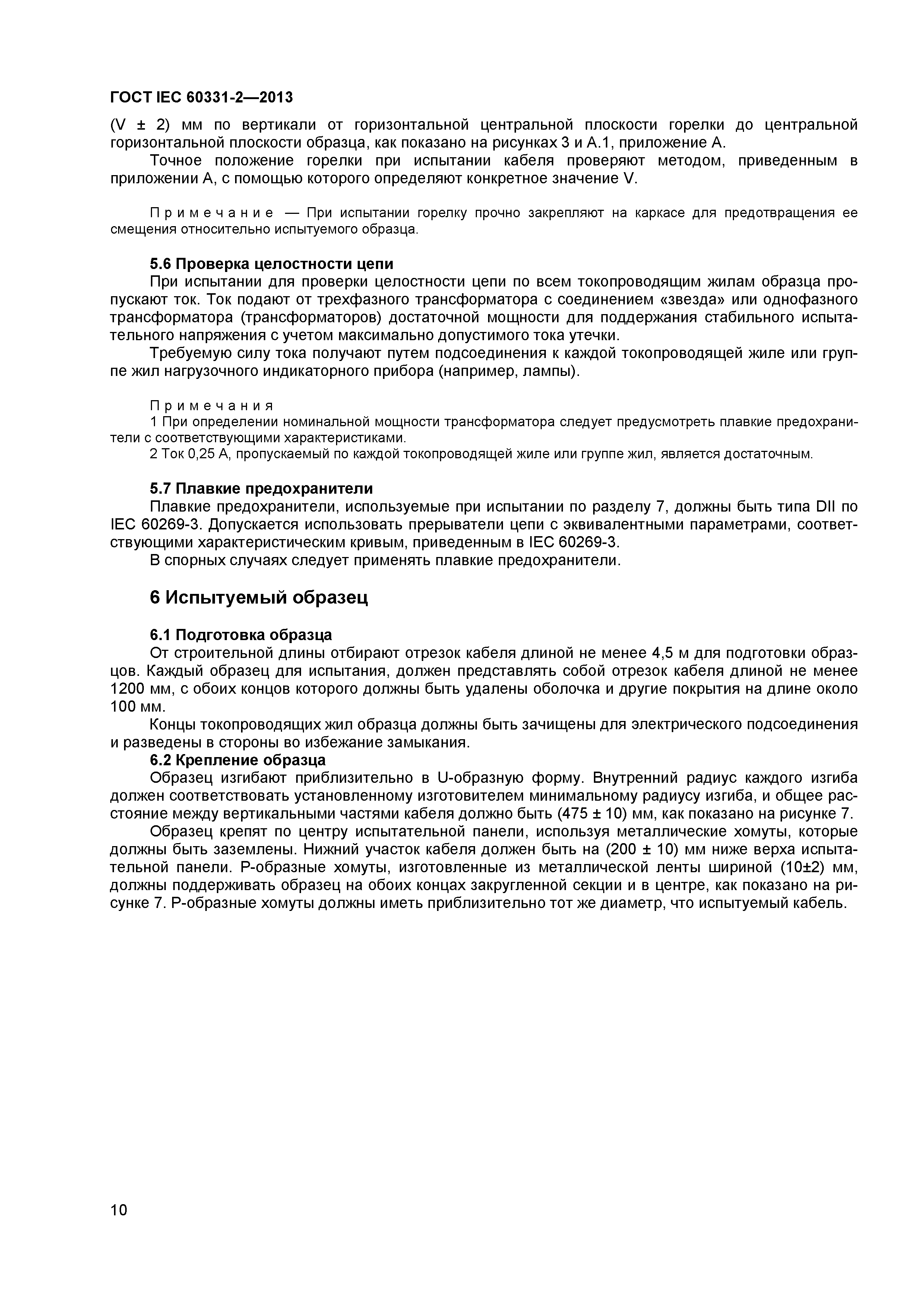

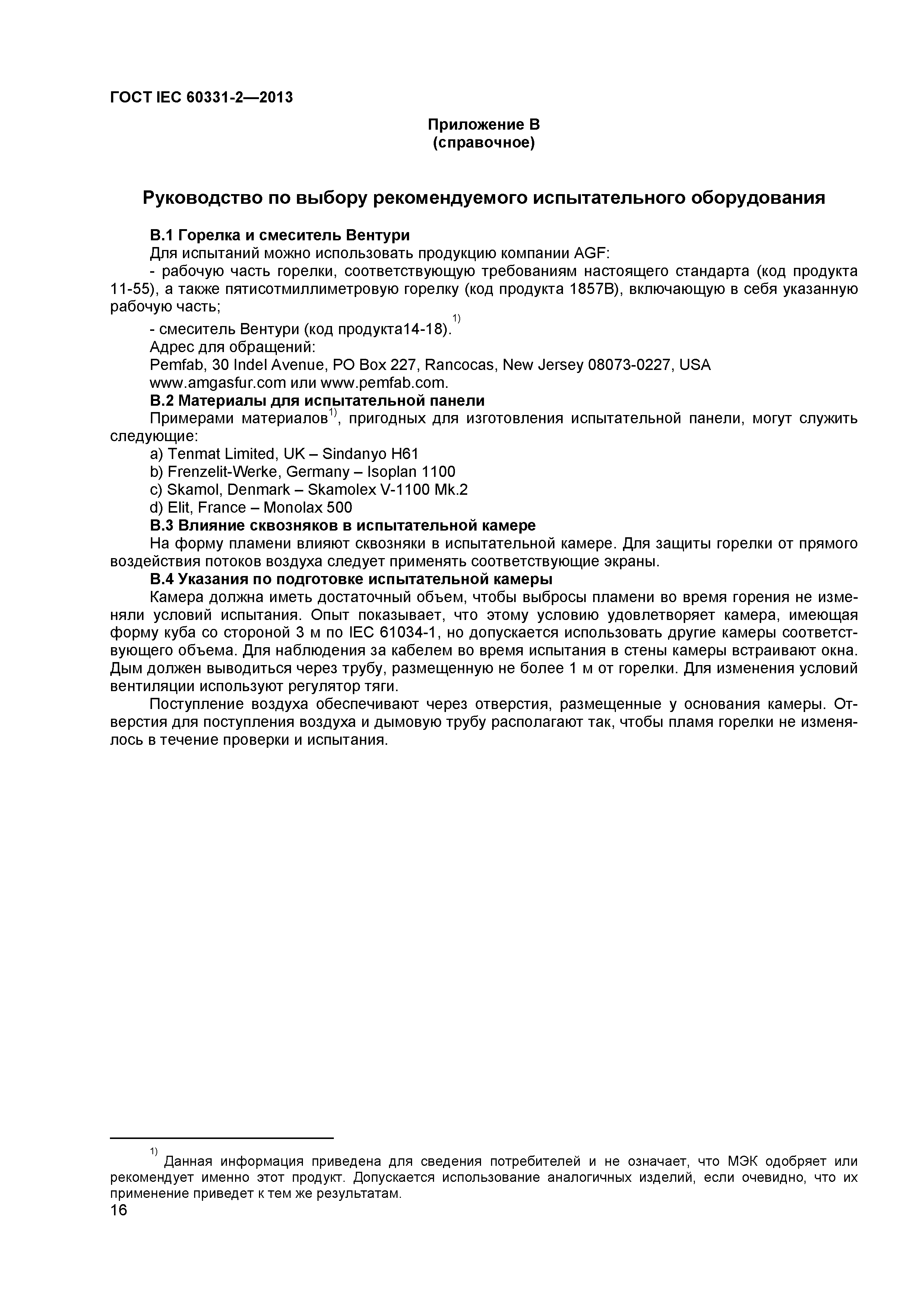

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Условия испытания 5 Испытательное оборудование 6 Испытуемый образец 7 Проведение испытания 8 Оценка результатов испытания 9 Проведение повторного испытания 10 Протокол испытания 11 Маркировка кабеля Приложение А (обязательное) Методика проверки источника нагрева Приложение В (справочное) Руководство по выбору рекомендуемого испытательного оборудования Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография

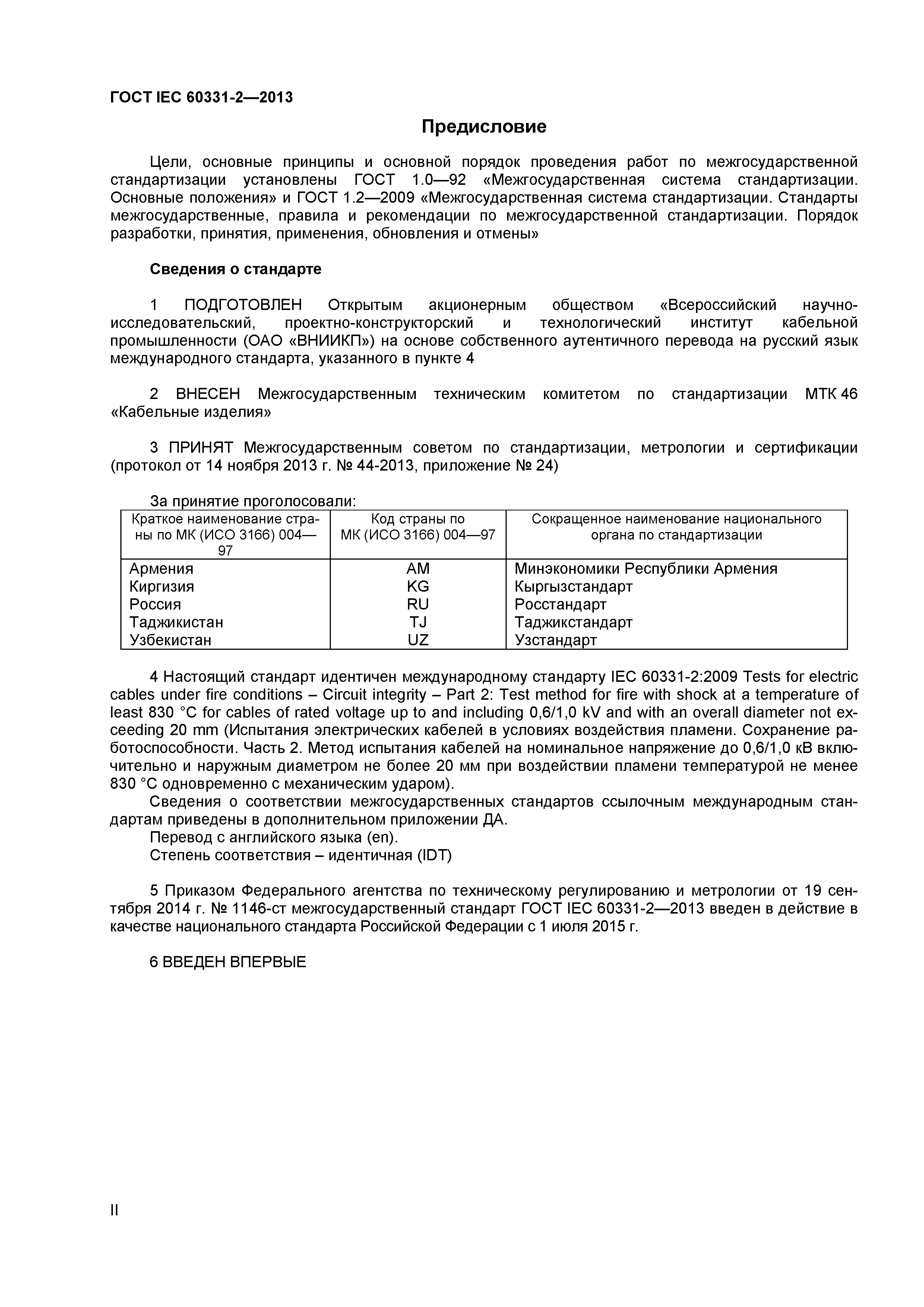

Разработан:	ОАО ВНИИКП
Утверждён:	14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44-2013) 19.09.2014 Федеральное агентство по техническому регулированию и метрологии (1146-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели Электротехника в целом ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ. БЕЗОПАСНОСТЬ Защита от пожаров Воспламеняемость, поведение материалов и продуктов при горении Экология ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели Электротехника в целом ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ. БЕЗОПАСНОСТЬ Защита от пожаров Воспламеняемость, поведение материалов и продуктов при горении

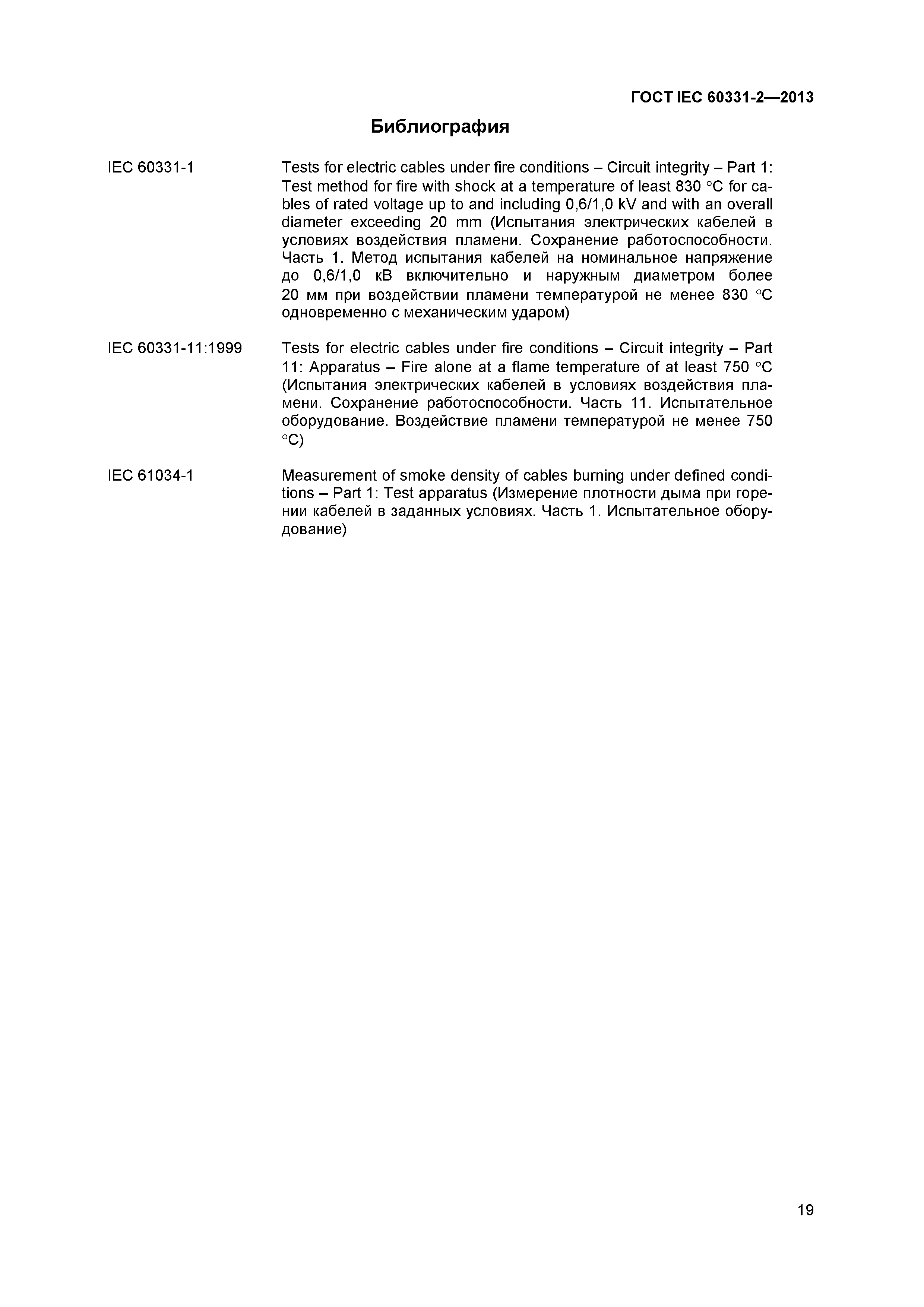

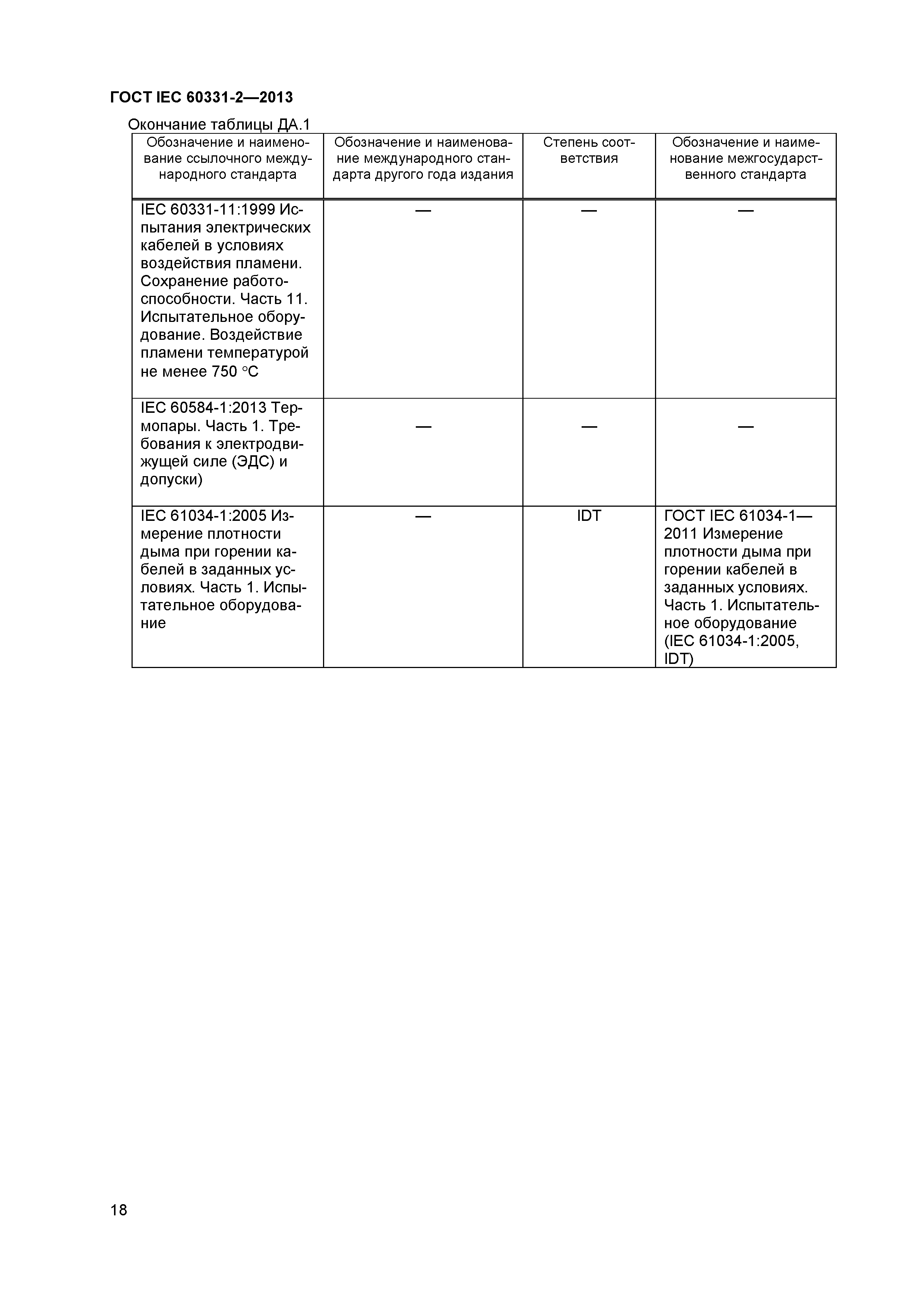

Нормативные ссылки:	ГОСТ IEC 61034-1-2011 «Измерение плотности дыма при горении кабелей в заданных условиях. Часть 1. Испытательное оборудование» ГОСТ IEC 60269-3-1-2011 «Предохранители плавкие низковольтные. Часть 3-1. Дополнительные требования к плавким предохранителям для эксплуатации неквалифицированным персоналом (плавкие предохранители бытового и аналогичного назначения). Разделы I - IV» ГОСТ IEC 60331-1-2013 «Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 1. Метод испытания кабелей на номинальное напряжение до 0,6/1,0 кВ включительно и наружным диаметром более 20 мм при воздействии пламени температурой не менее 830 °C одновременно с механическим ударом»
