ГОСТ IEC 60947-5-1-2014

Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления

Обозначение:	ГОСТ IEC 60947-5-1-2014
Обозначение англ:	60947-5-1-2014
Статус:	взамен
Название рус.:	Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления
Название англ.:	Low-voltage switchgear and controlgear. Part 5-1. Control circuit devices and switching elements. Electromechanical control circuit devices
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016
Область применения:	Стандарт распространяется на аппараты для цепей управления и коммутационные элементы, предназначенные для управления, сигнализации, блокировки и т. д. аппаратуры управления.

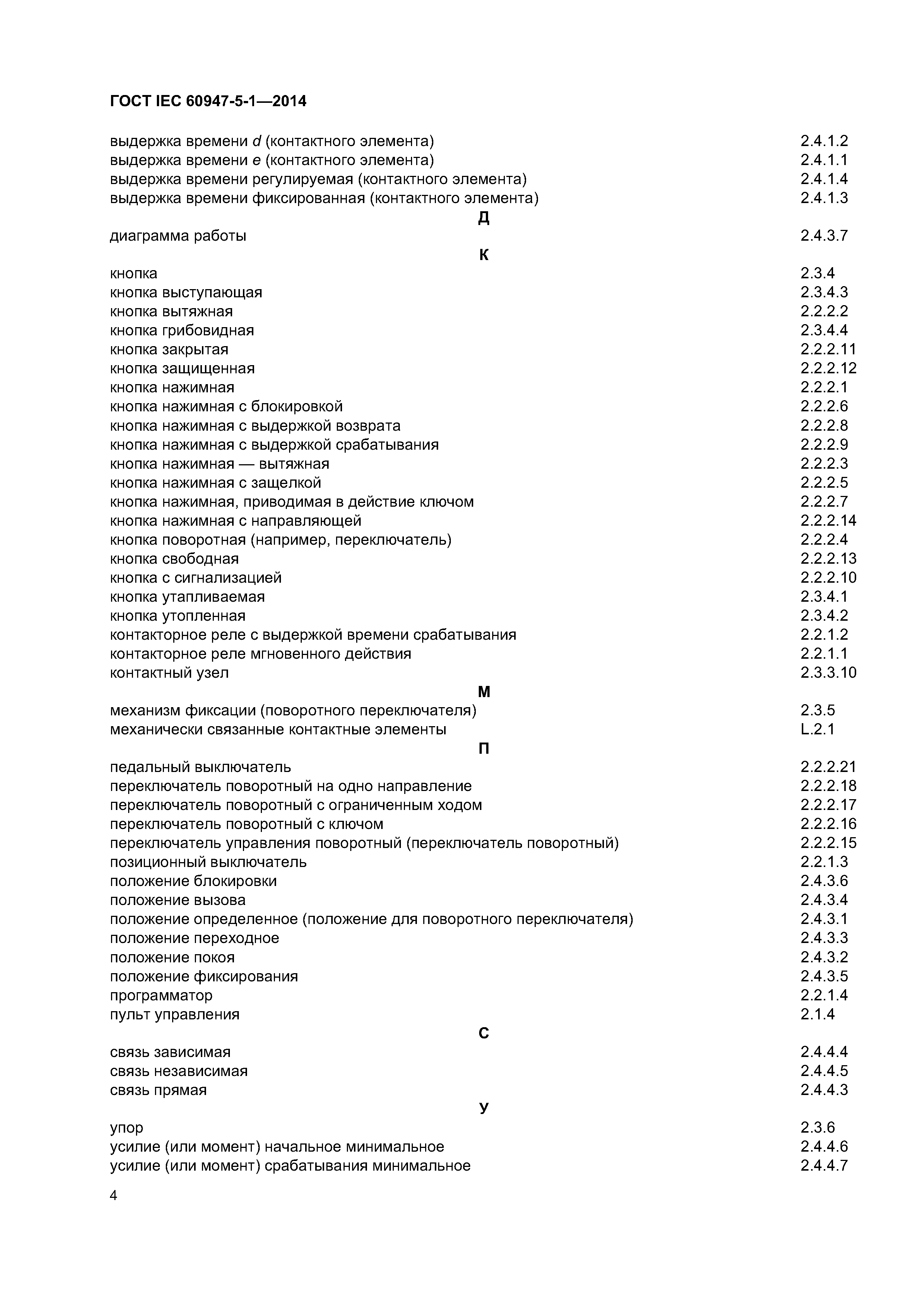

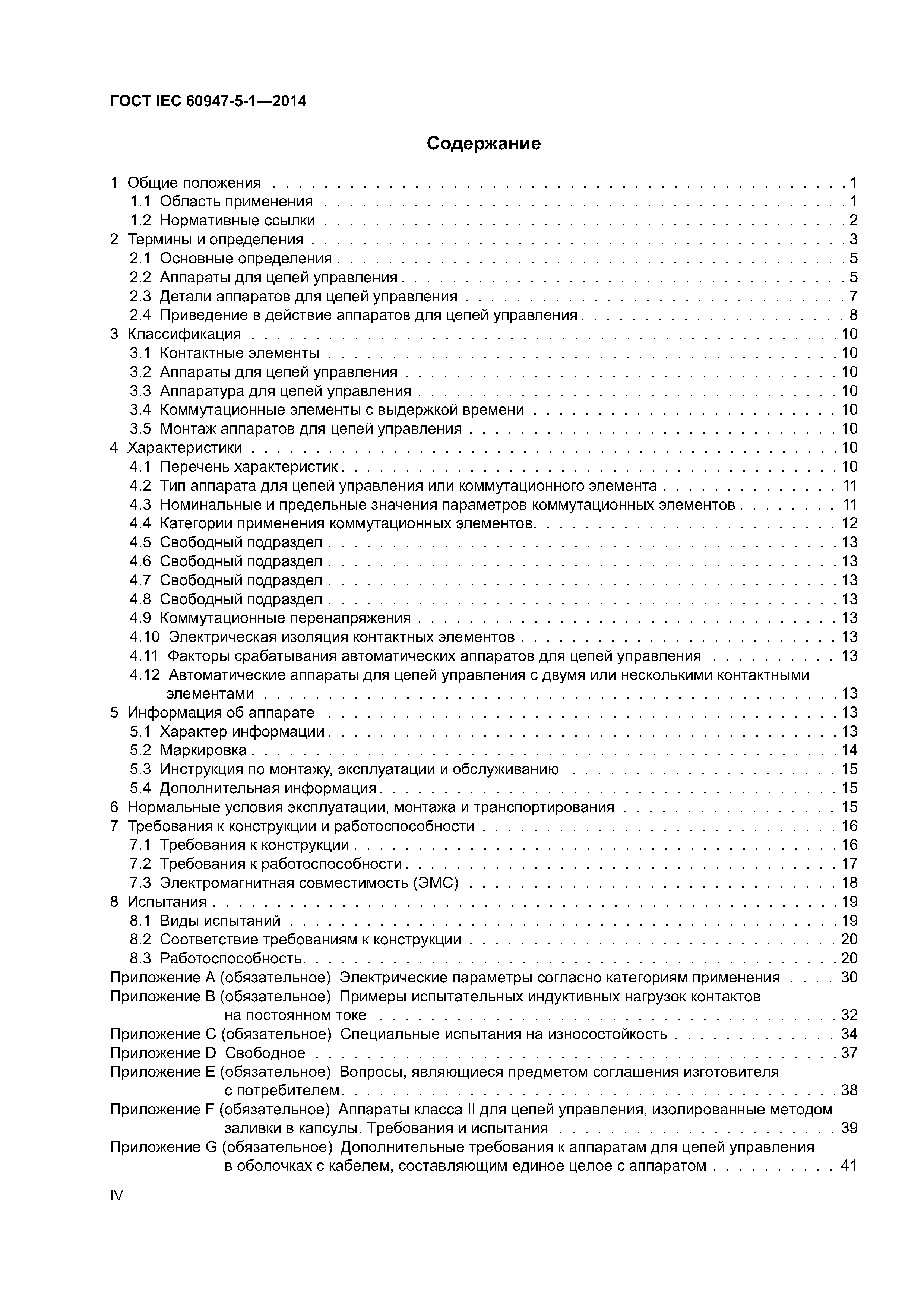

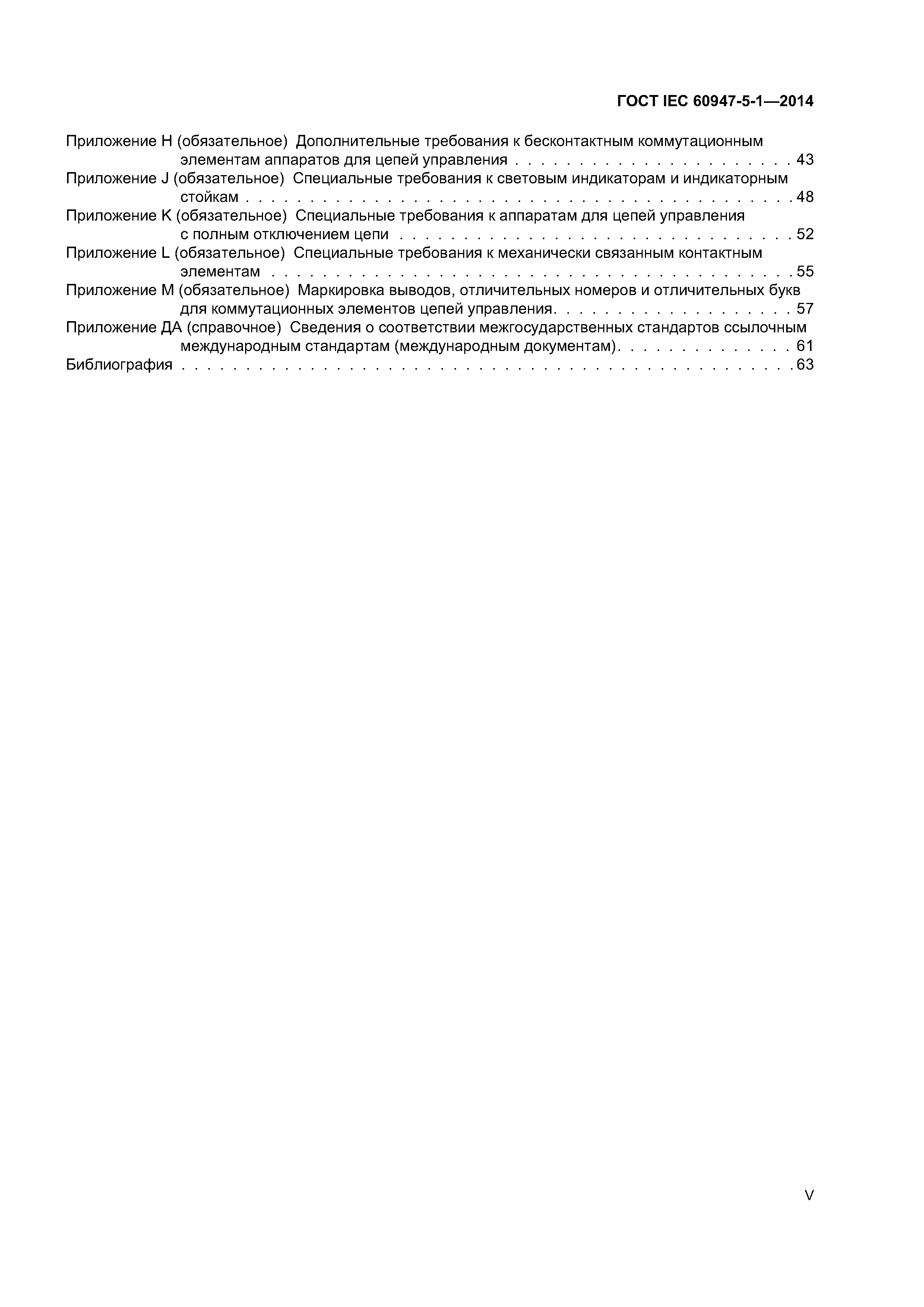

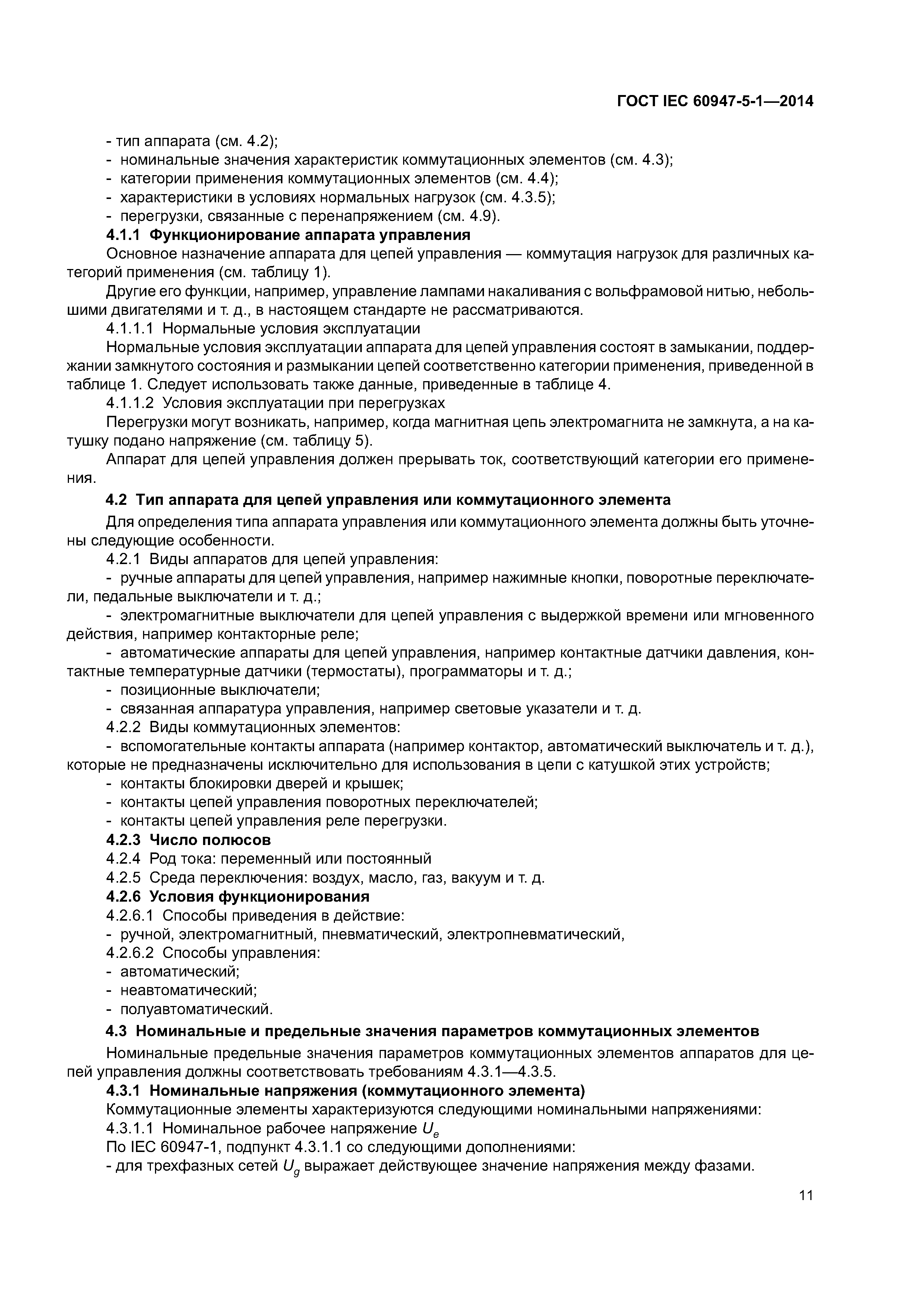

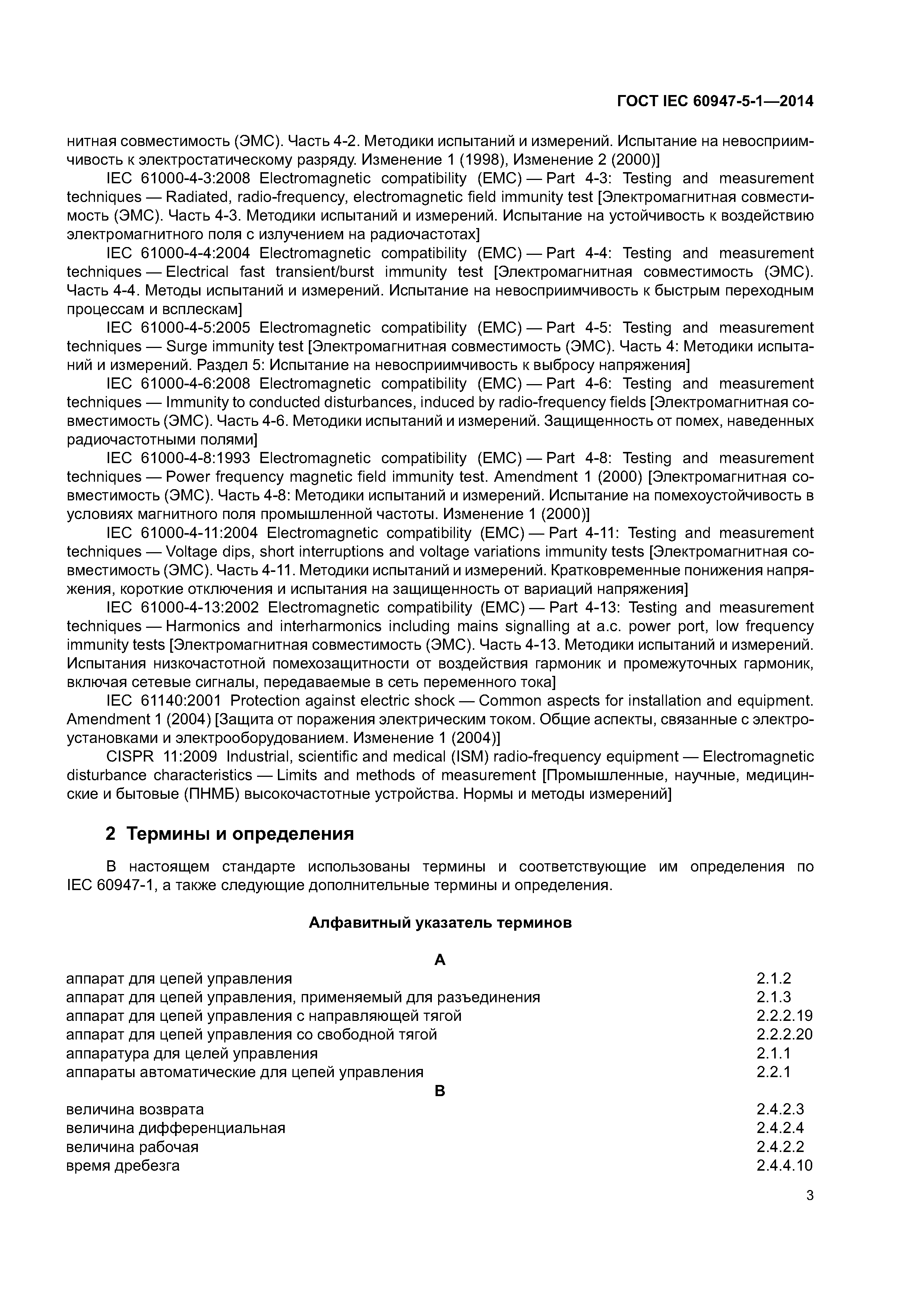

Оглавление:	1 Общие положения    1.1 Область применения    1.2 Нормативные ссылки 2 Термины и определения    2.1 Основные определения    2.2 Аппараты для цепей управления    2.3 Детали аппаратов для цепей управления    2.4 Приведение в действие аппаратов для цепей управления 3 Классификация    3.1 Контактные элементы    3.2 Аппараты для цепей управления    3.3 Аппаратура для цепей управления    3.4 Коммутационные элементы с выдержкой времени    3.5 Монтаж аппаратов для цепей управления 4 Характеристики    4.1 Перечень характеристик    4.2 Тип аппарата для цепей управления или коммутационного элемента    4.3 Номинальные и предельные значения параметров коммутационных элементов    4.4 Категории применения коммутационных элементов    4.5 Свободный подраздел    4.6 Свободный подраздел    4.7 Свободный подраздел    4.8 Свободный подраздел    4.9 Коммутационные перенапряжения    4.10 Электрическая изоляция контактных элементов    4.11 Факторы срабатывания автоматических аппаратов для цепей управления    4.12 Автоматические аппараты для цепей управления с двумя или несколькими контактными элементами 5 Информация об аппарате    5.1 Характер информации    5.2 Маркировка    5.3 Инструкция по монтажу, эксплуатации и обслуживанию    5.4 Дополнительная информация 6 Нормальные условия эксплуатации, монтажа и транспортирования 7 Требования к конструкции и работоспособности    7.1 Требования к конструкции    7.2 Требования к работоспособности    7.3 Электромагнитная совместимость (ЭМС) 8 Испытания    8.1 Виды испытаний    8.2 Соответствие требованиям к конструкции    8.3 Работоспособность Приложение А (обязательное) Электрические параметры согласно категориям применения Приложение В (обязательное) Примеры испытательных индуктивных нагрузок контактов на постоянном токе Приложение С (обязательное) Специальные испытания на износостойкость Приложение D Свободное Приложение Е (обязательное) Вопросы, являющиеся предметом соглашения изготовителя с потребителем Приложение F (обязательное) Аппараты класса 11 для цепей управления, изолированные методом заливки в капсулы. Требования и испытания Приложение G (обязательное) дополнительные требования к аппаратам для цепей управления в оболочках с кабелем, составляющим единое целое с аппаратом Приложение Н (обязательное) Дополнительные требования к бесконтактным коммутационным элементам аппаратов для цепей управления Приложение J (обязательное) Специальные требования к световым индикаторам и индикаторным стойкам Приложение К (обязательное) Специальные требования к аппаратам для цепей управления с полным отключением цепи Приложение L (обязательное) Специальные требования к механически связанным контактным элементам Приложение М (обязательное) Маркировка выводов, отличительных номеров и отличительных букв для коммутационных элементов цепей управления Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам (международным документам) Библиография
Разработан:	ВНИИНМАШ АНО НТЦ Энергия
Утверждён:	25.06.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 45) 05.09.2014 Федеральное агентство по техническому регулированию и метрологии (1006-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Переключатели Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Переключатели Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Заменяет собой:	ГОСТ 30011.5.1-2012 «Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления»

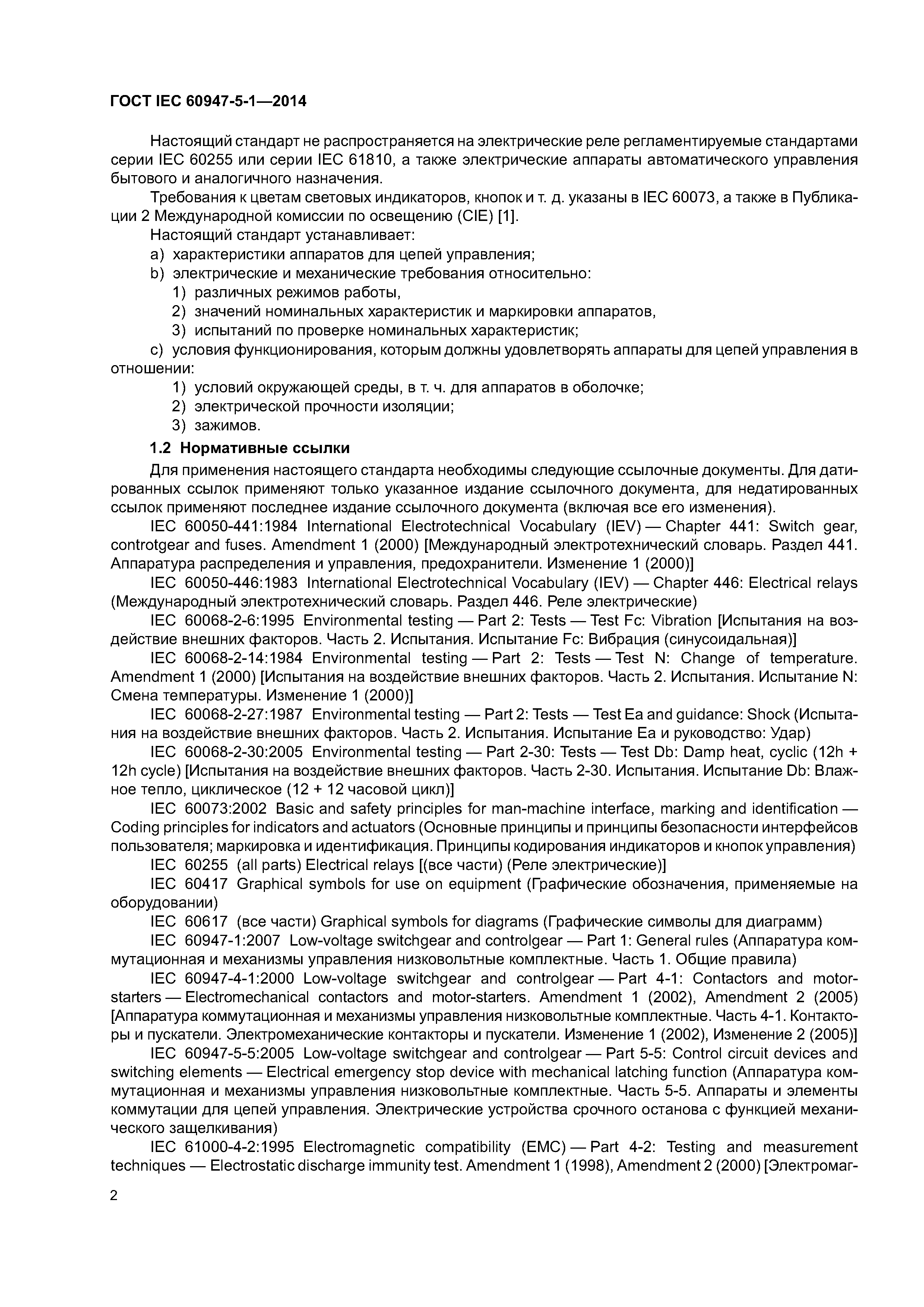

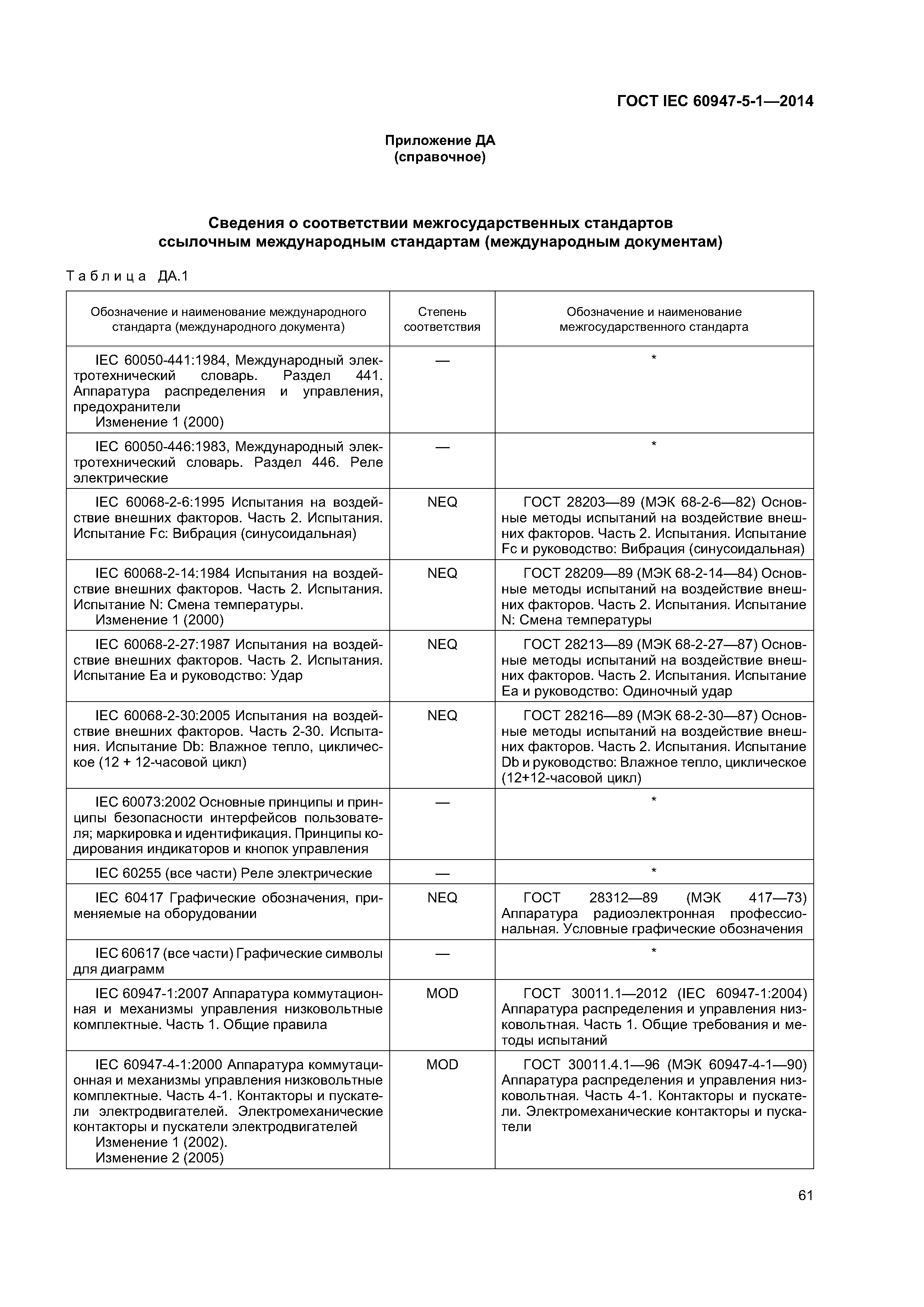

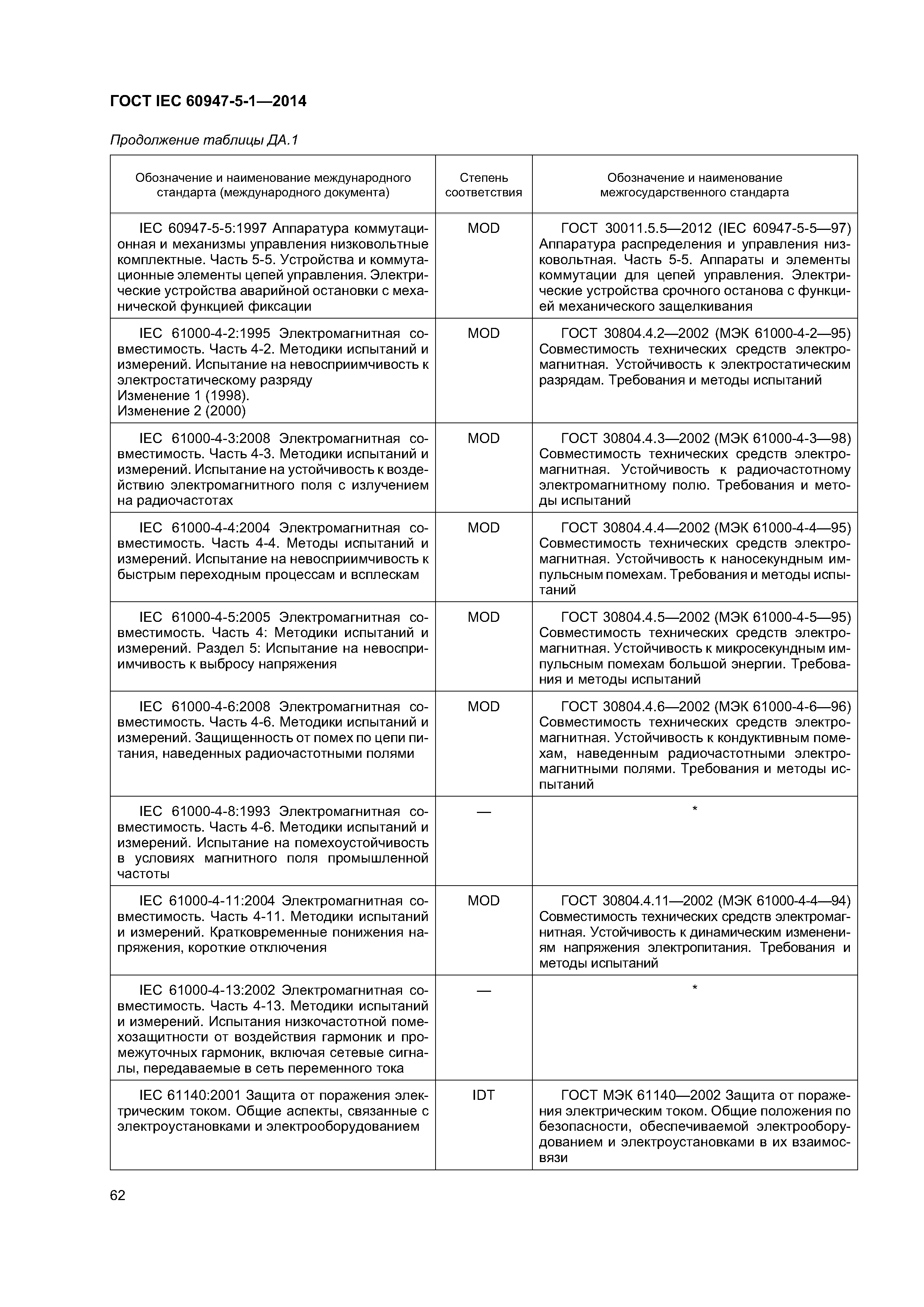

Нормативные ссылки:	ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 28203-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)» ГОСТ 28209-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание N: Смена температуры» ГОСТ 28213-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар» ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)» ГОСТ 30011.4.1-96 «Низковольтная аппаратура распределения и управления. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели» ГОСТ 30011.5.5-2012 «Аппаратура распределения и управления низковольтная. Часть 5-5. Аппараты и элементы коммутации для цепей управления. Электрические устройства срочного останова с функцией механического защелкивания» ГОСТ 30011.1-2012 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования»
