Технологическая карта 2

Монтаж одностоечной одноцепной стальной многогранной анкерно-угловой опоры МУ330-3 с помощью одного крана

Обозначение:	Технологическая карта 2
Обозначение англ:	2
Статус:	не установлен срок действия
Название рус.:	Монтаж одностоечной одноцепной стальной многогранной анкерно-угловой опоры МУ330-3 с помощью одного крана
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Область применения:	Одностоечная одноцепная анкерно-угловая опора МУ330-3 разработана для угла поворота ВЛ - 0 - 30 градусов

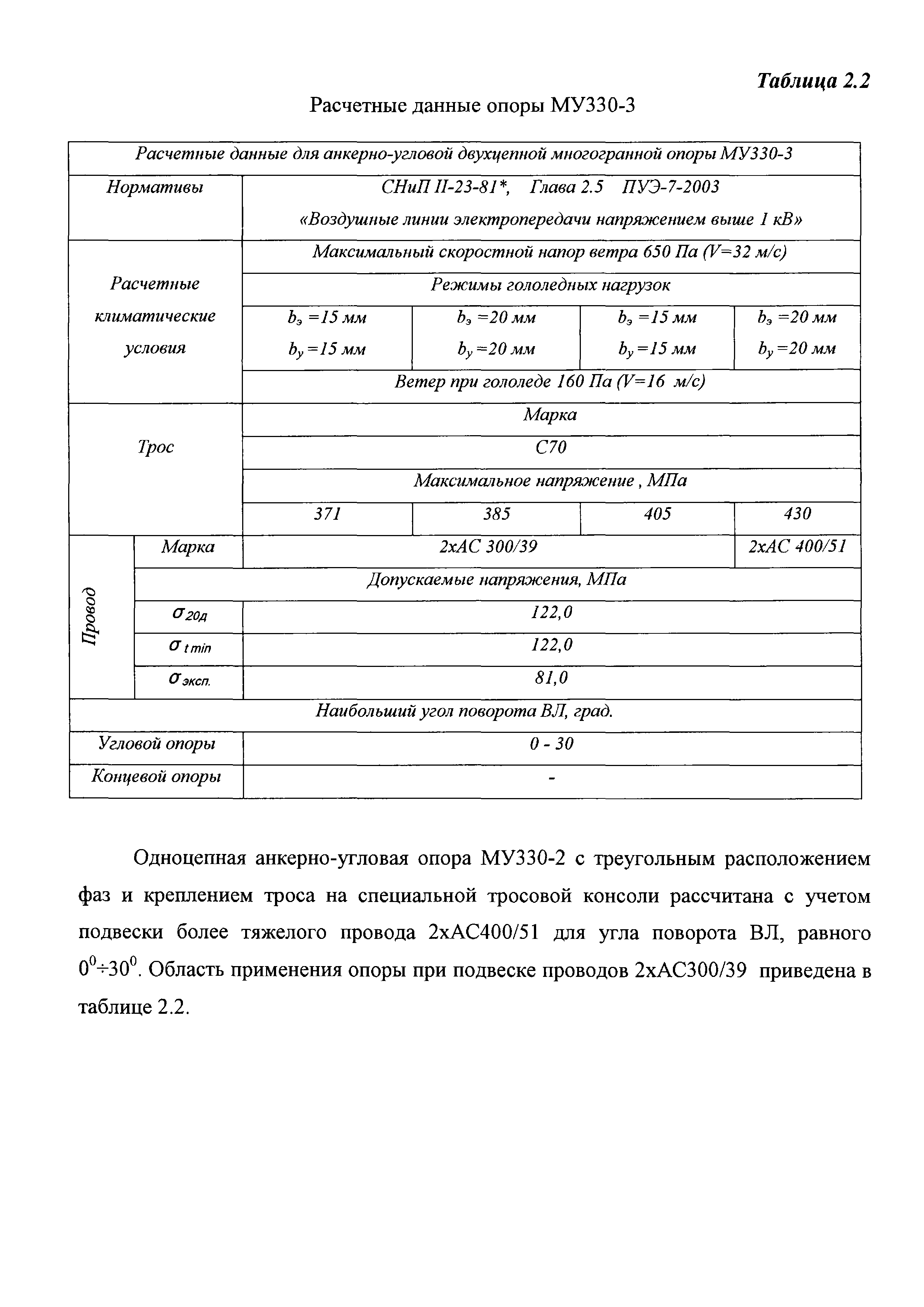

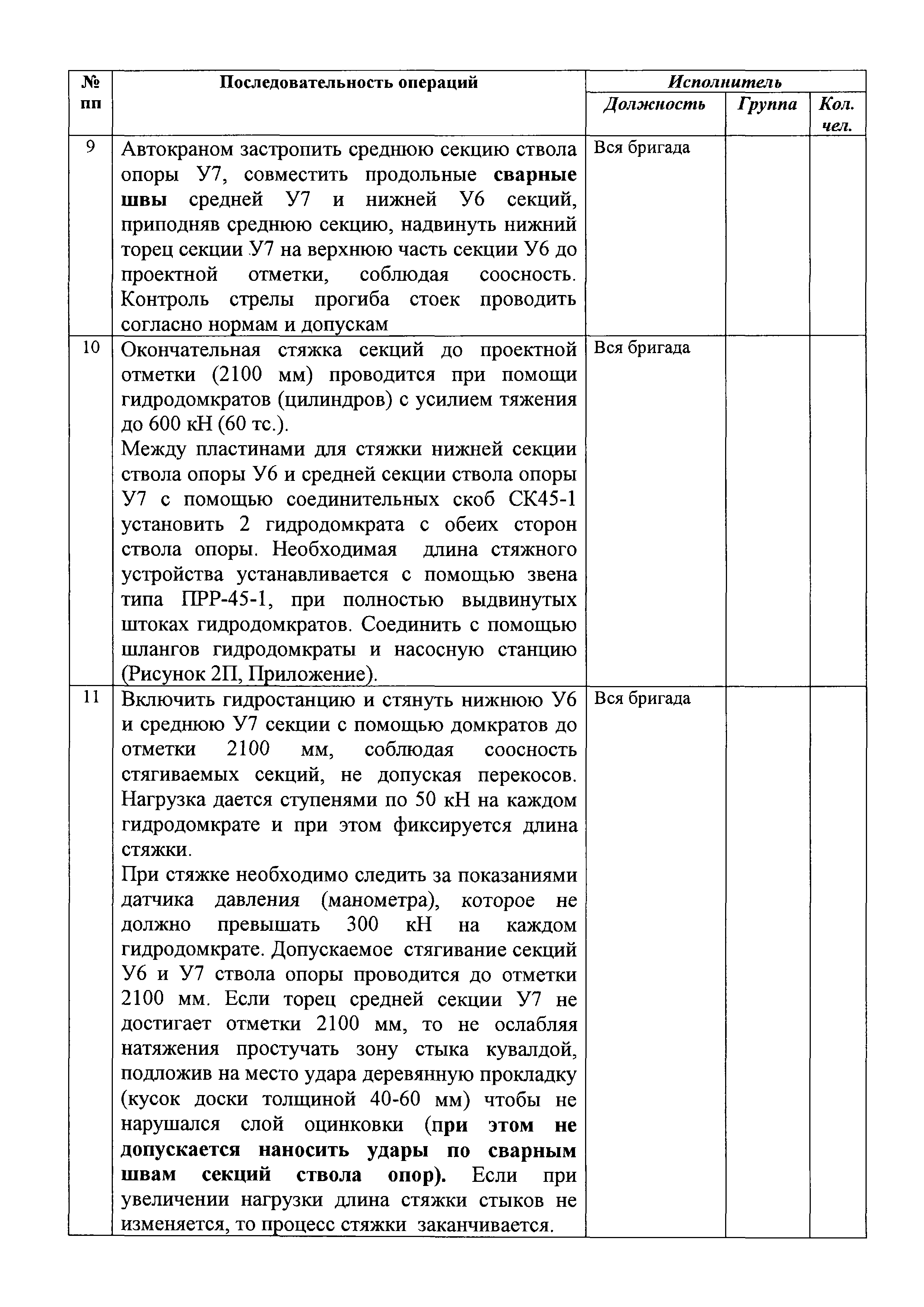

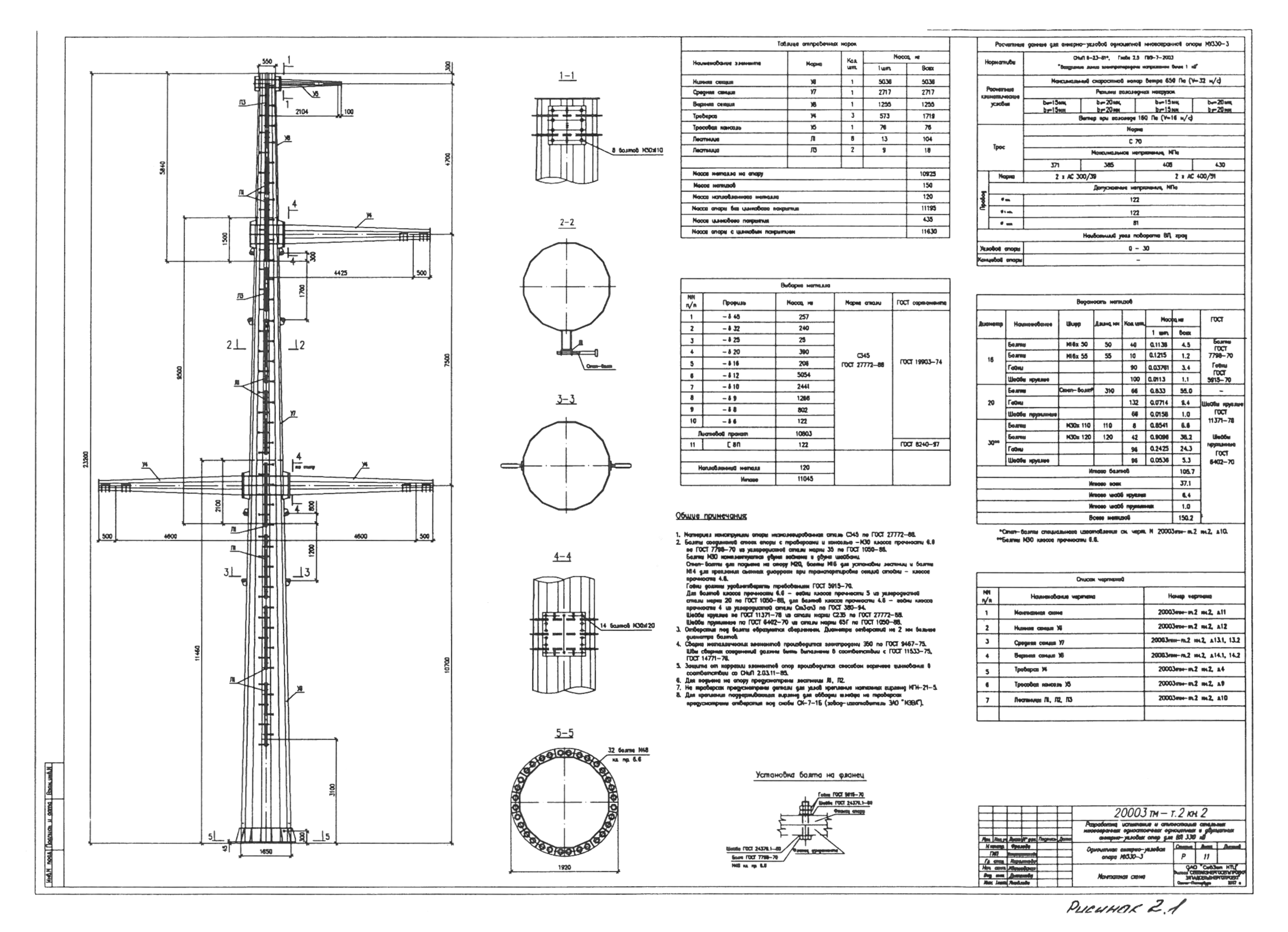

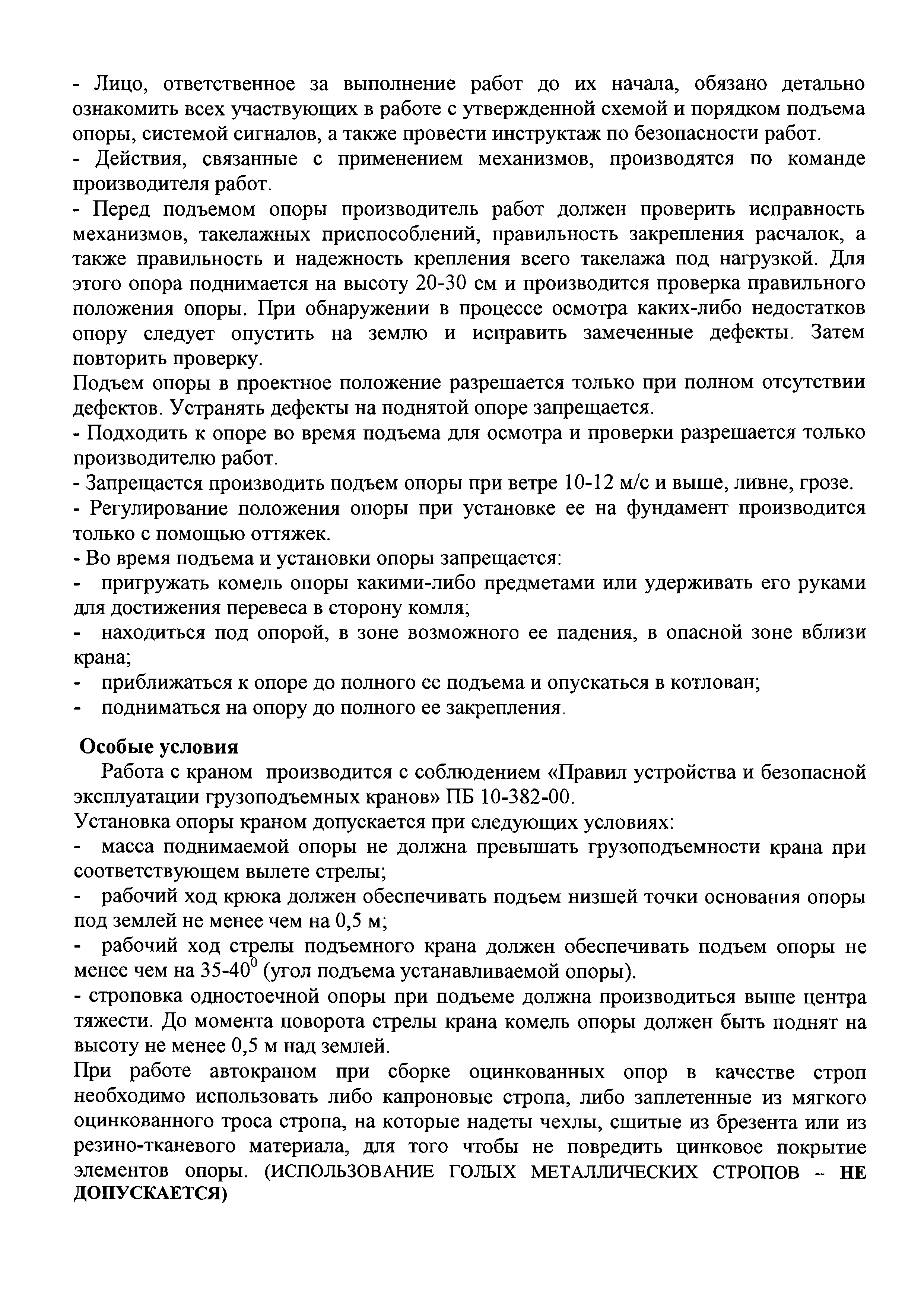

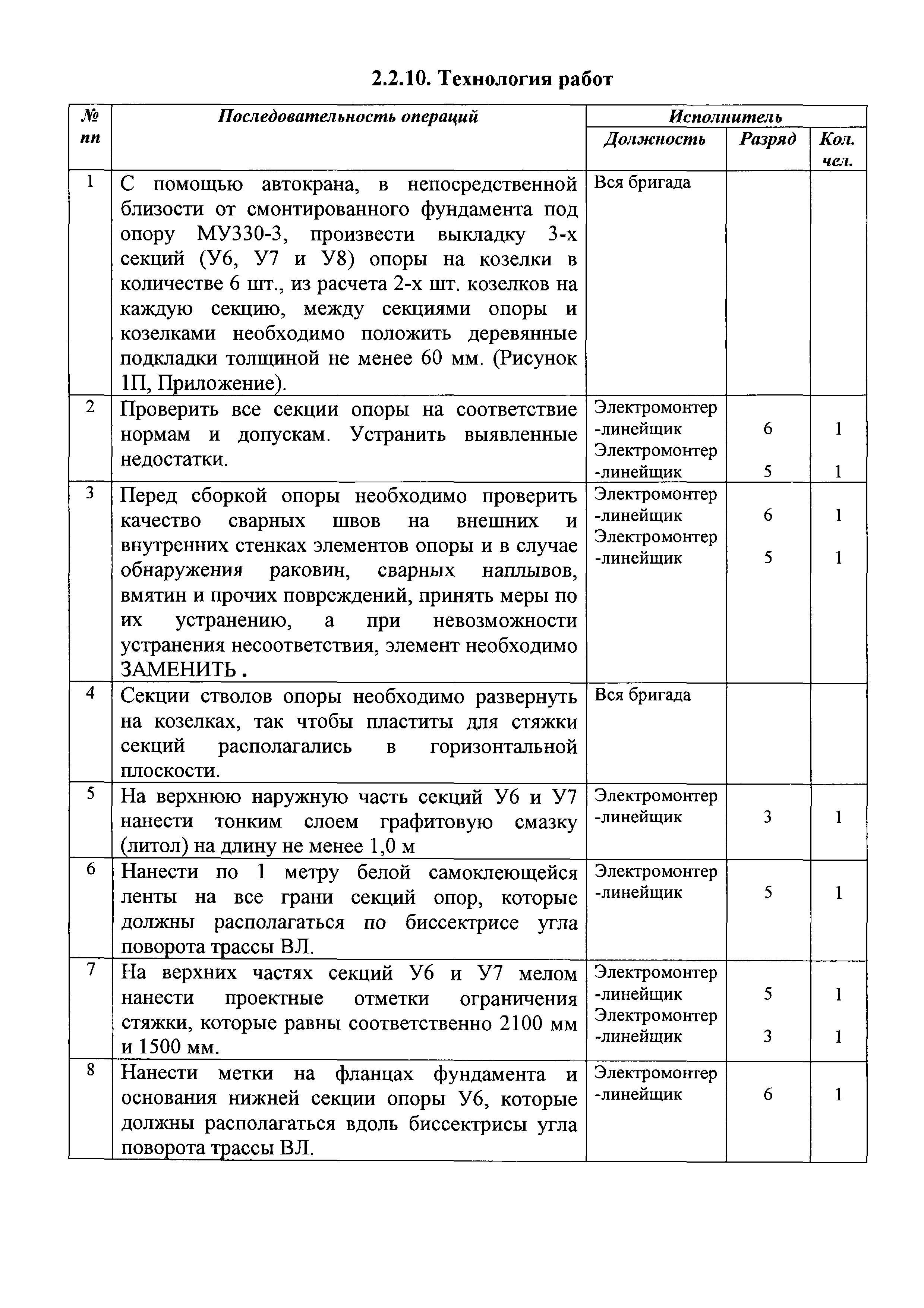

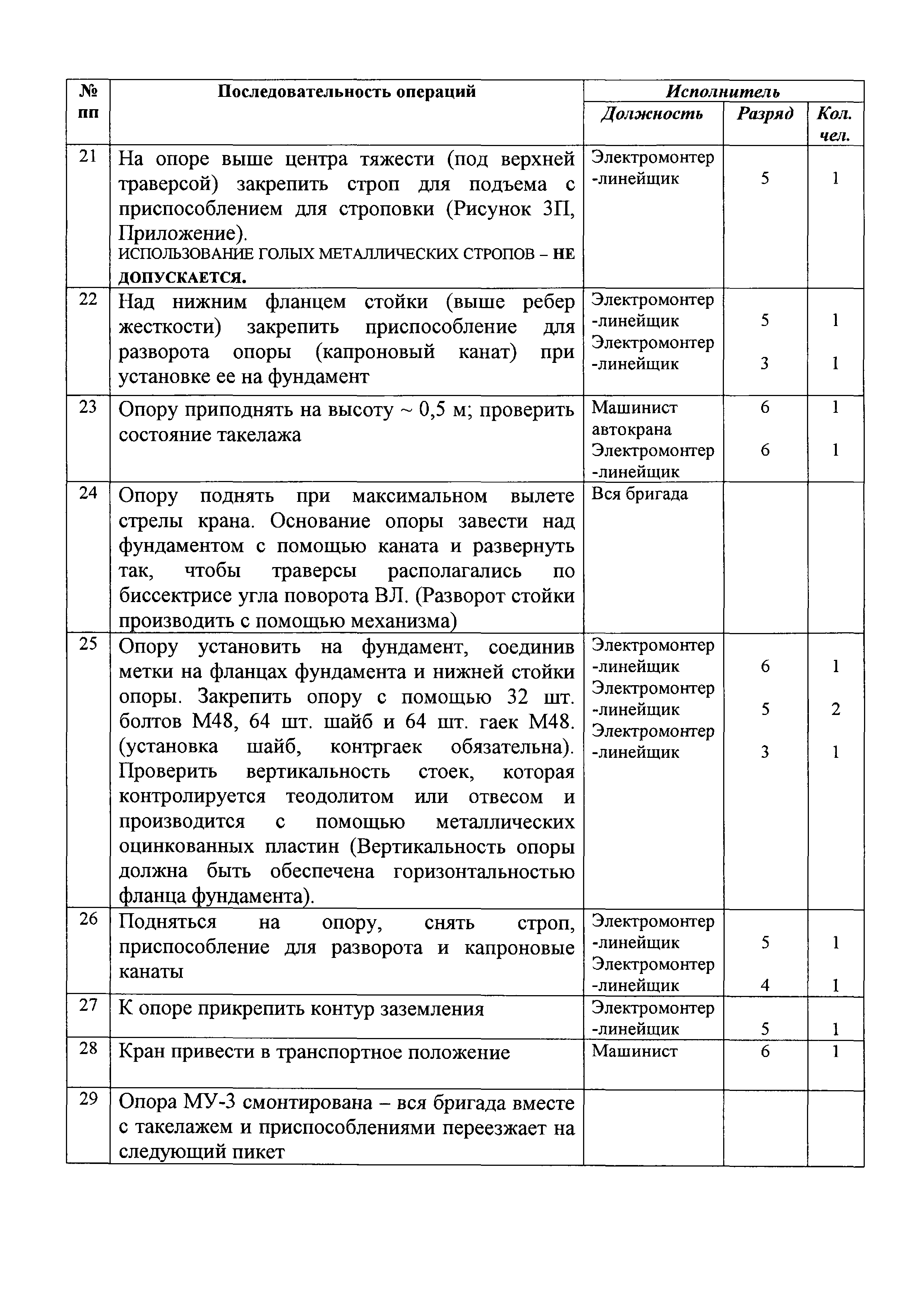

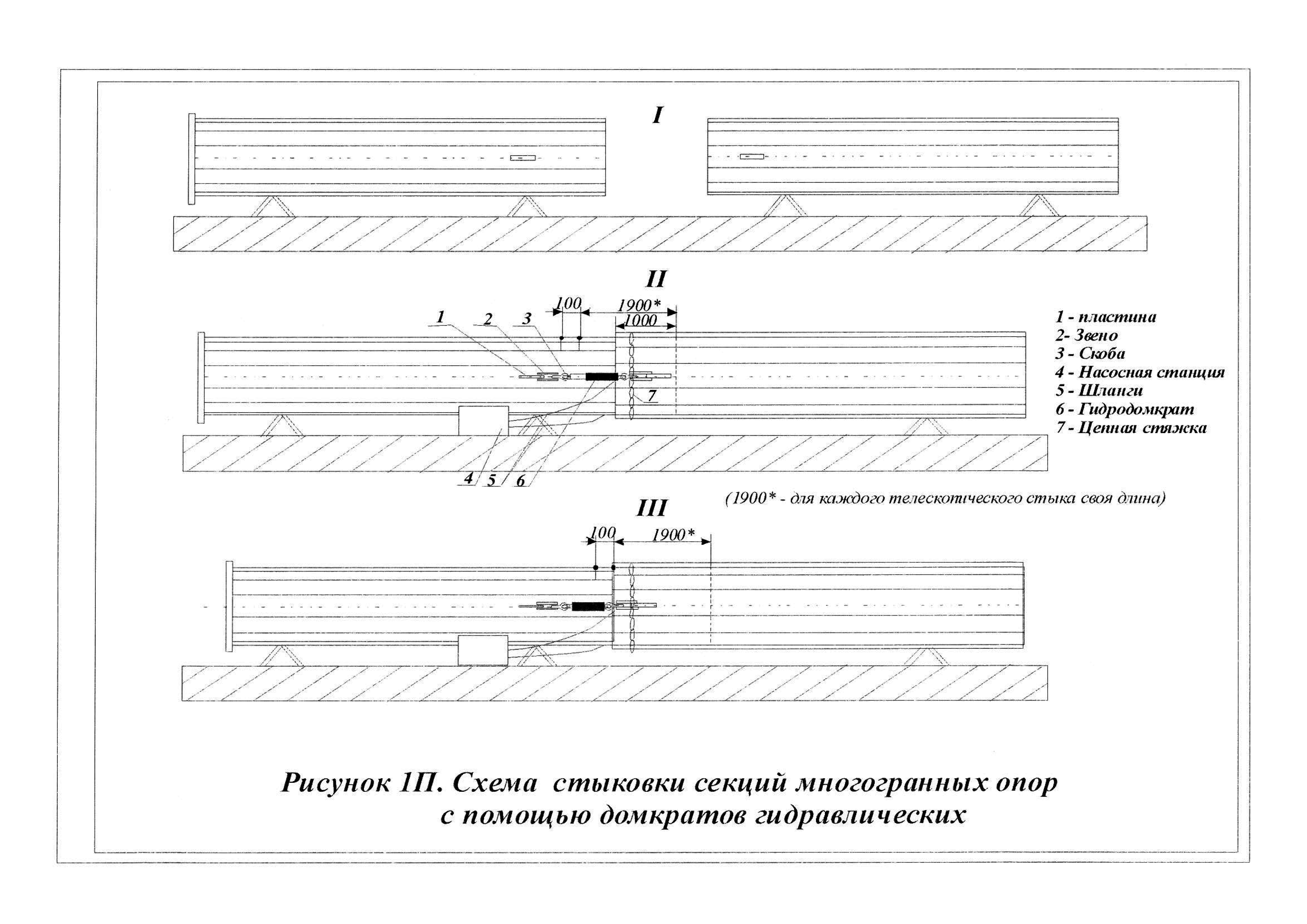

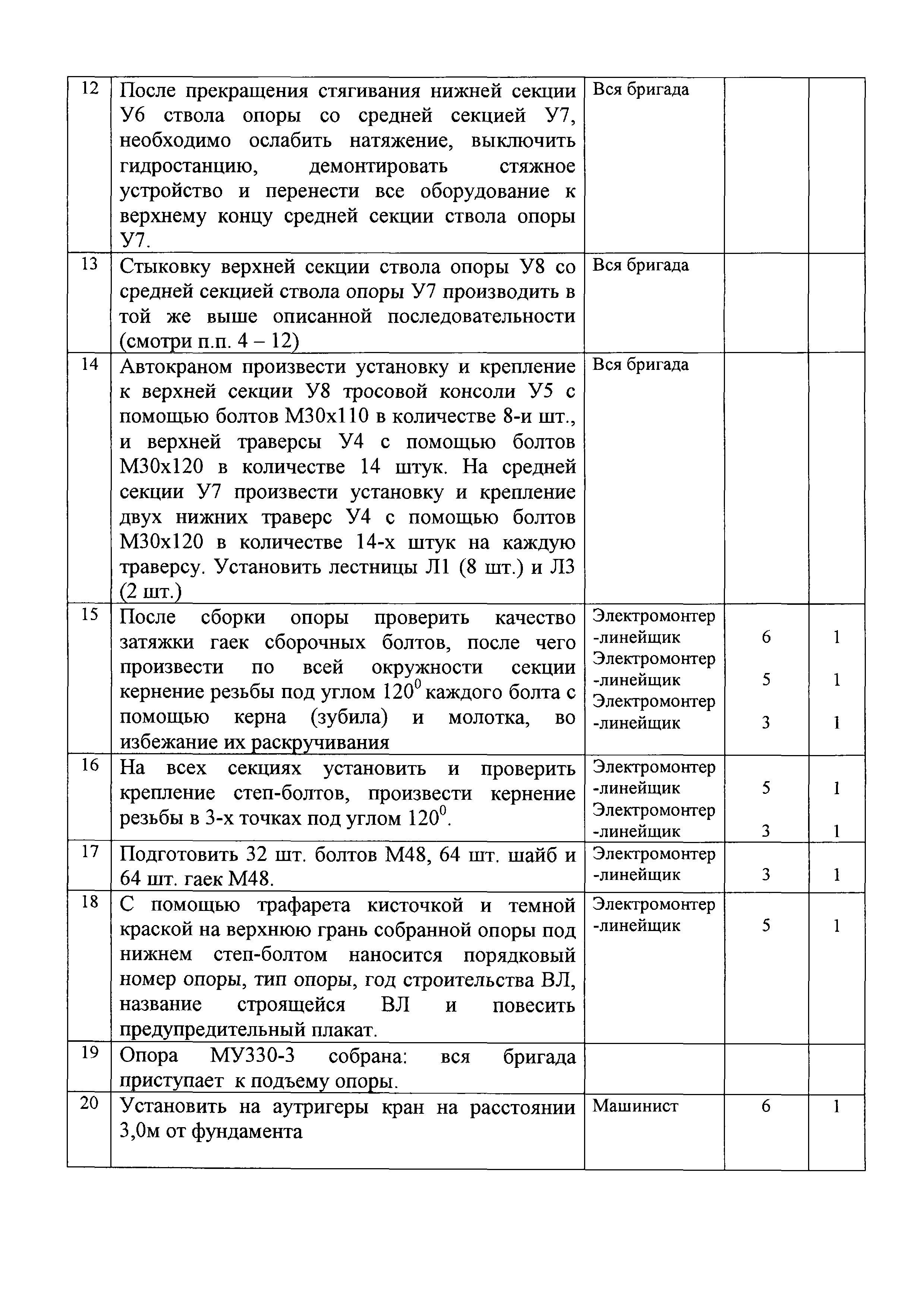

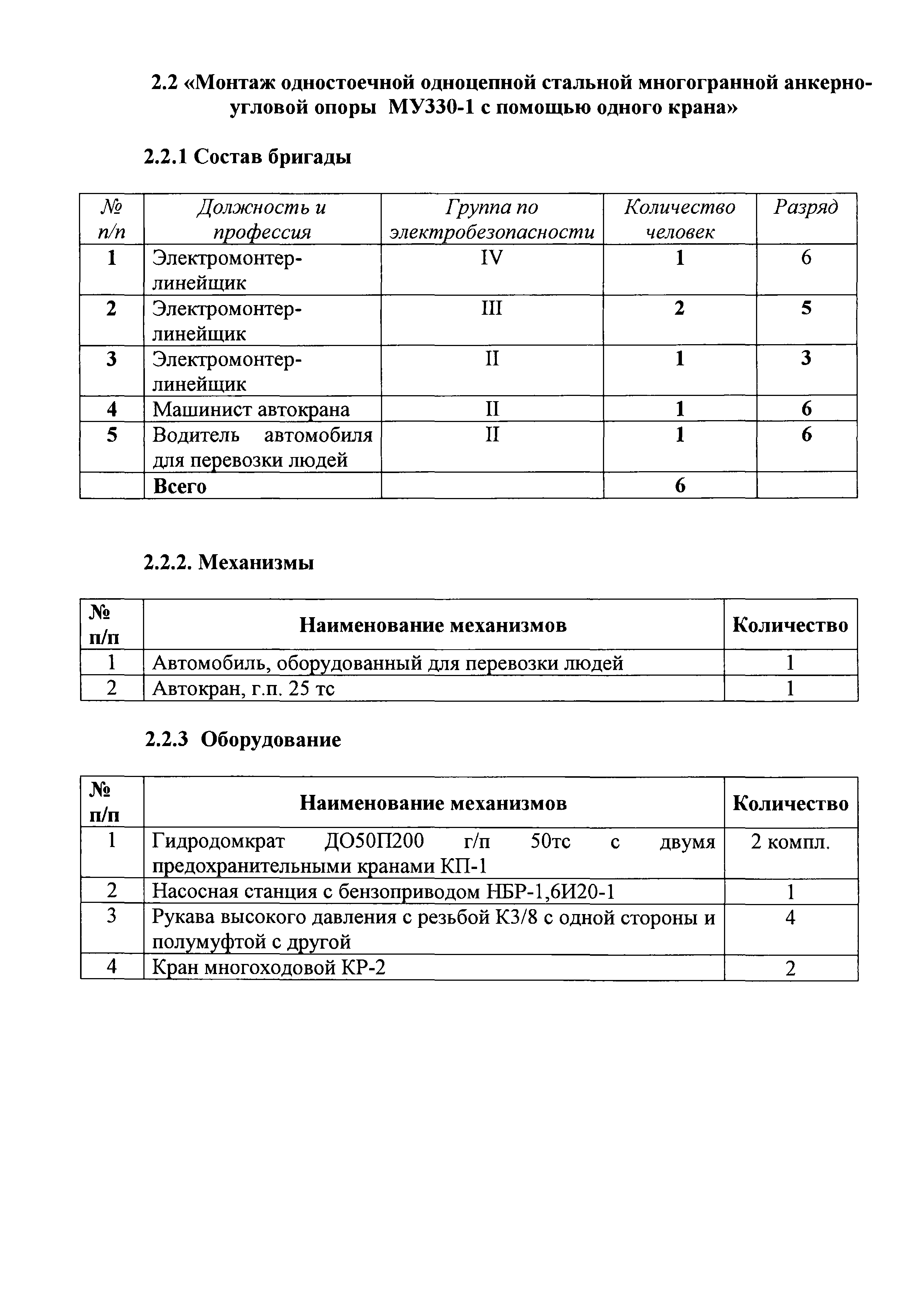

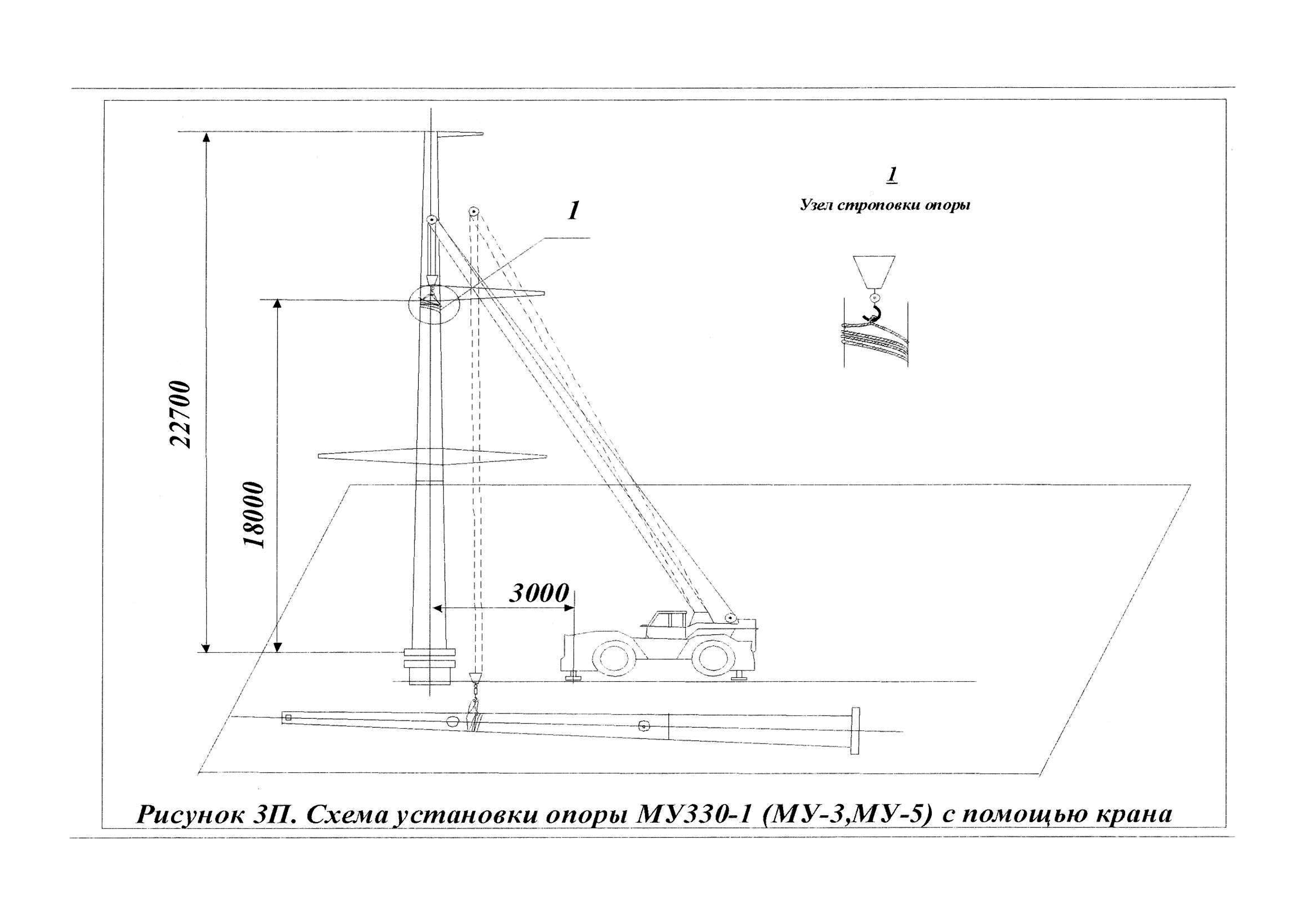

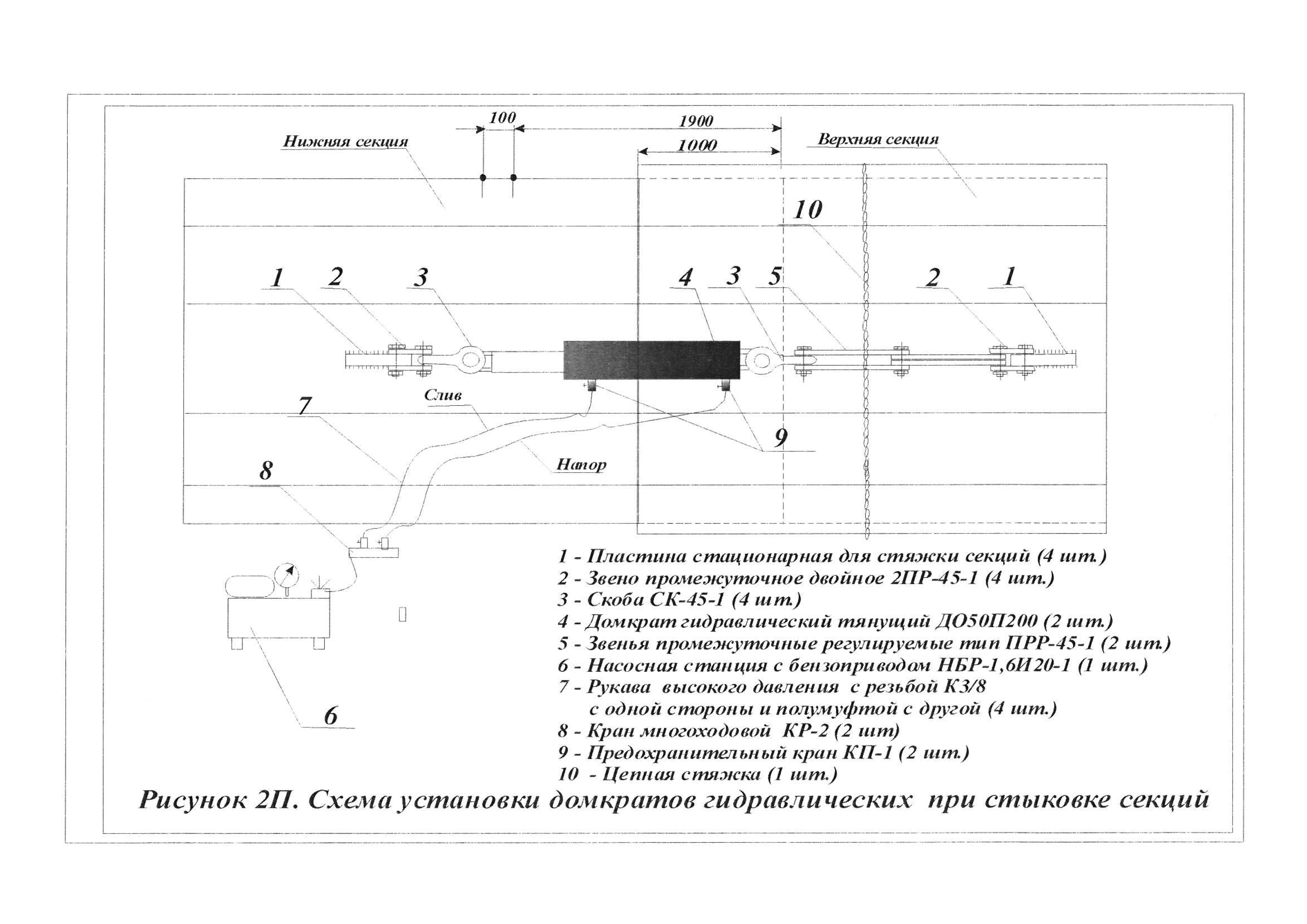

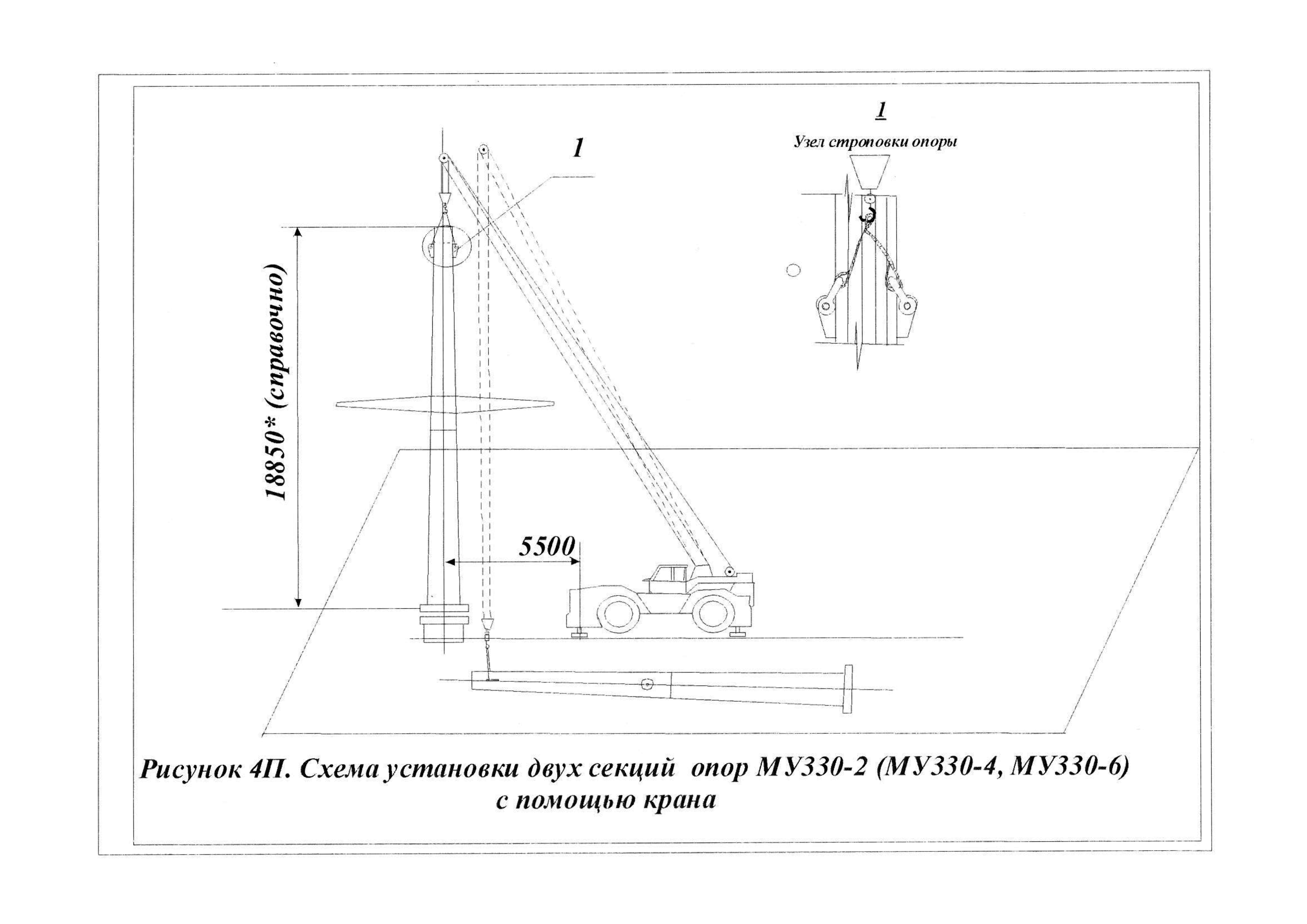

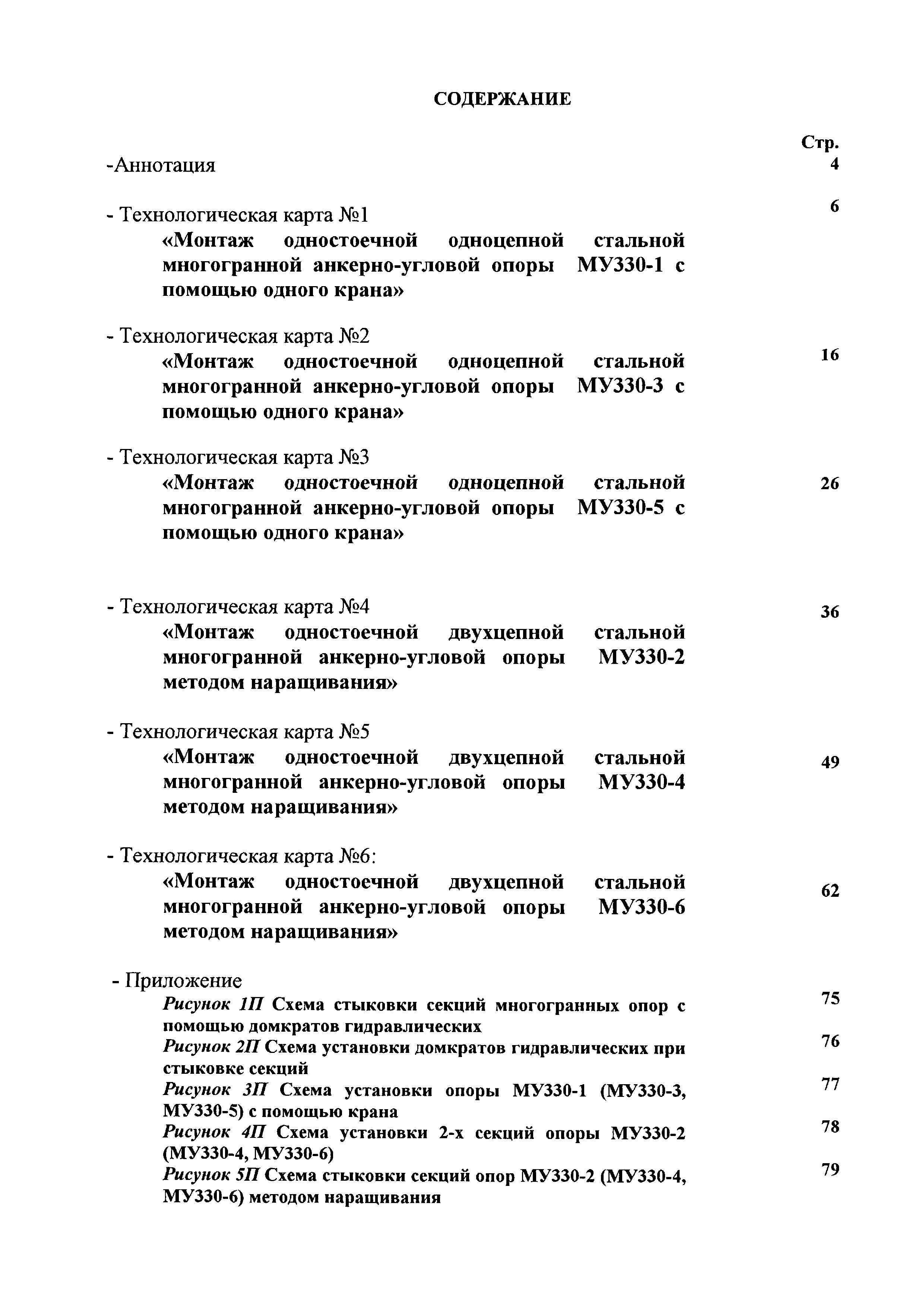

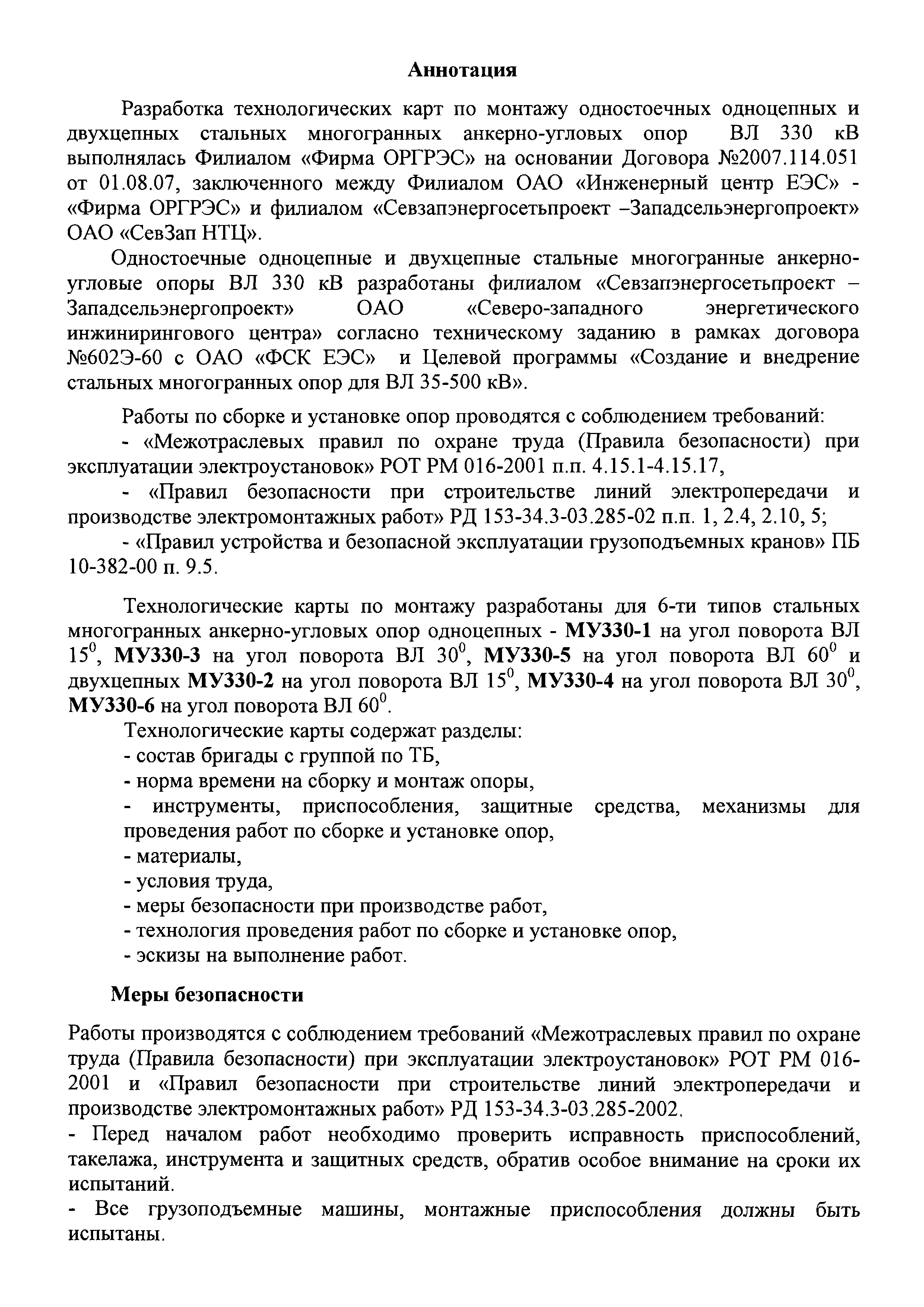

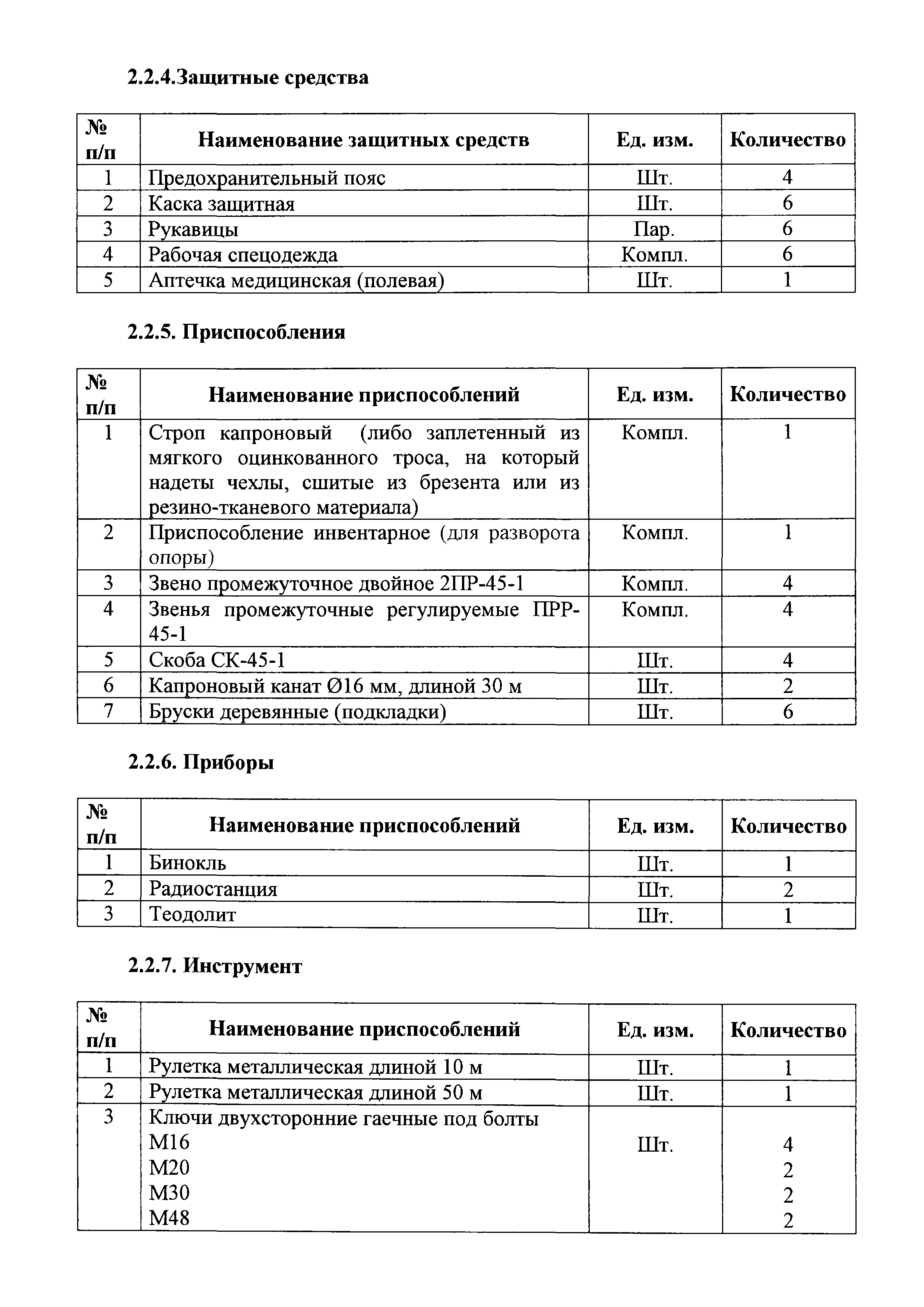

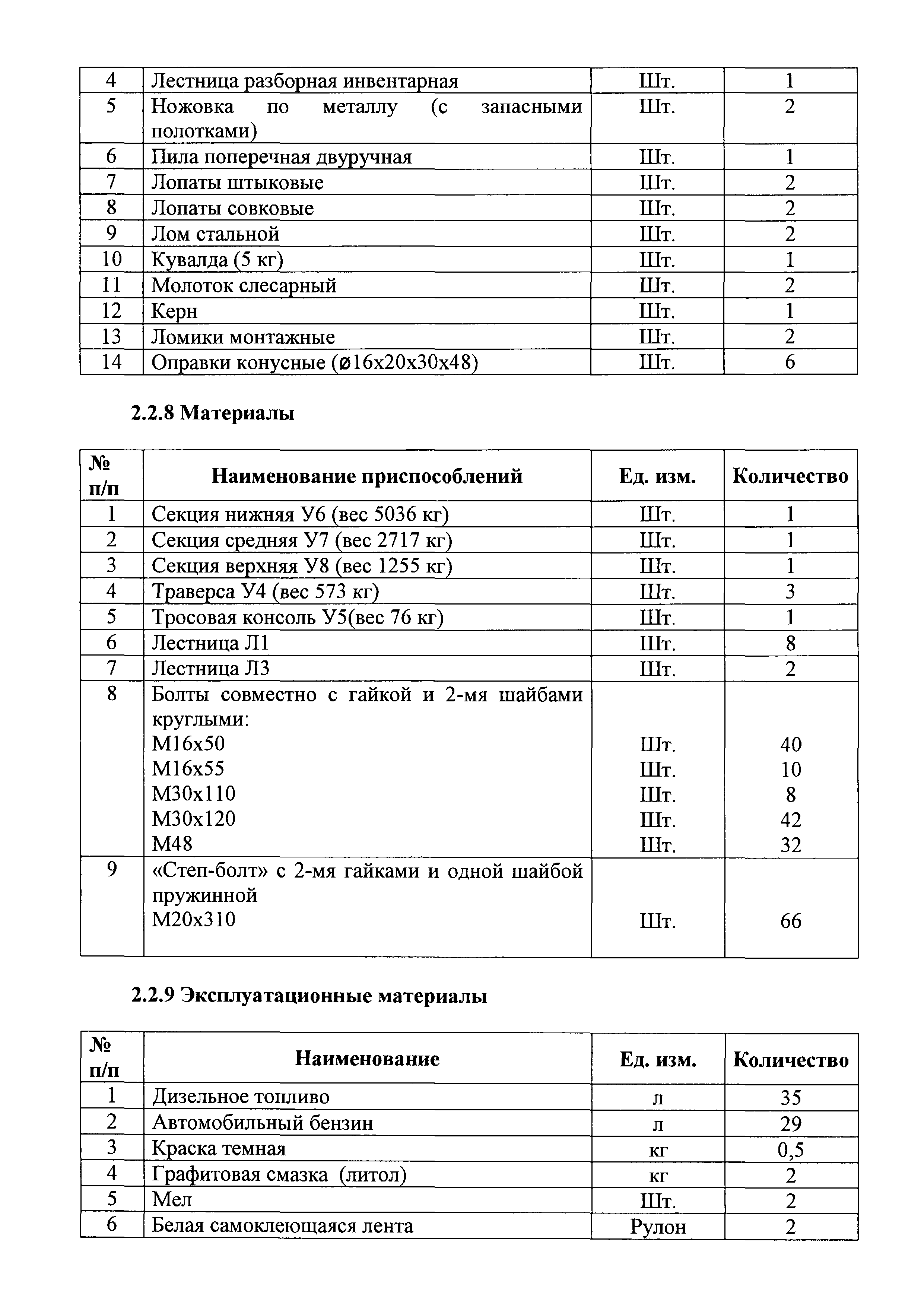

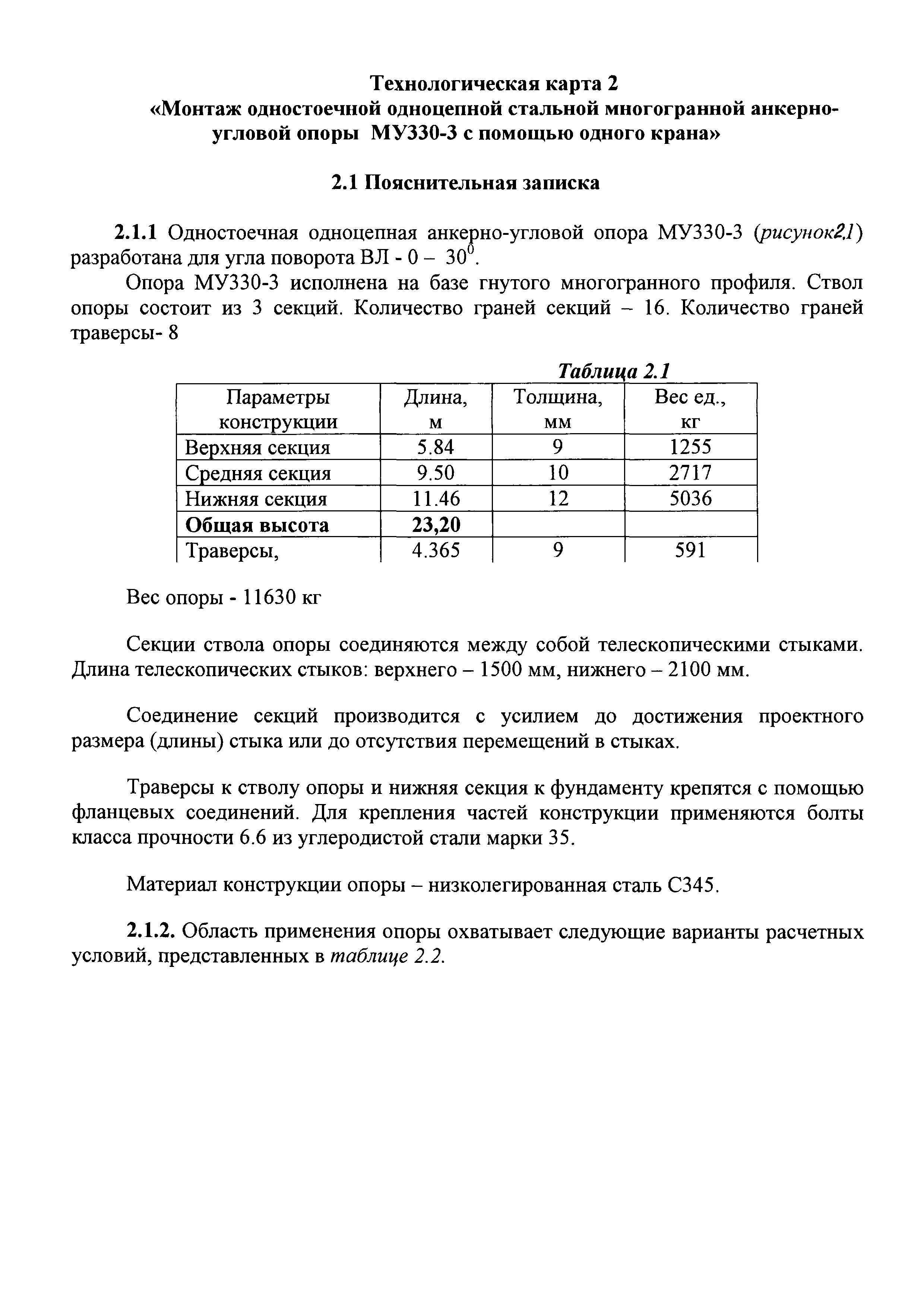

Оглавление:	Аннотация    Меры безопасности    Особые условия 1 Пояснительная записка 2 Монтаж одностоечной одноцепной стальной многогранной анкерно-угловой опоры МУ330-3 с помощью одного крана    2.1 Состав бригады    2.2 Механизмы    2.3 Оборудование    2.4 Защитные средства    2.5 Приспособления    2.6 Приборы    2.7 Инструмент    2.8 Материалы    2.9 Эксплуатационные материалы    2.10 Технология работ Рисунок 1П. Схема стыковки секций многогранных опор с помощью домкратов гидравлических Рисунок 2П. Схема установки домкратов гидравлических при стыковке секций Рисунок 3П. Схема установки опоры МУ330-1 (МУ330-3, МУ330-5) с помощью крана Рисунок 4П. Схема установки двух секций опоры МУ330-2 (МУ330-4, МУ330-6) с помощью крана Рисунок 5П. Схема монтажа двух секций опор МУ330-2 (МУ330-4, МУ330-6) методом наращивания
Разработан:	Филиал ОАО Инженерный центр ЕЭС - Фирма ОРГРЭС Филиал Севзапэнергосетьпроект - Западсельэнергопроект ОАО СевЗап НТЦ
Утверждён:	Филиал ОАО Инженерный центр ЕЭС - Фирма ОРГРЭС
Расположен в:	Техническая документация Строительство Справочные документы Технологические карты Линии электропередачи
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-23-81* «Стальные конструкции» ПУЭ «Правила устройства электроустановок» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» РД 153-34.3-03.285-2002 «Правила безопасности при строительстве линий электропередачи и производстве электромонтажных работ»
