Скачать ТК II-3 Трехсвайный ростверк

Дата актуализации: 10.08.2017

ТК II-3

Трехсвайный ростверк

Обозначение:	ТК II-3
Обозначение англ:	II-3
Статус:	не установлен срок действия
Название рус.:	Трехсвайный ростверк
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

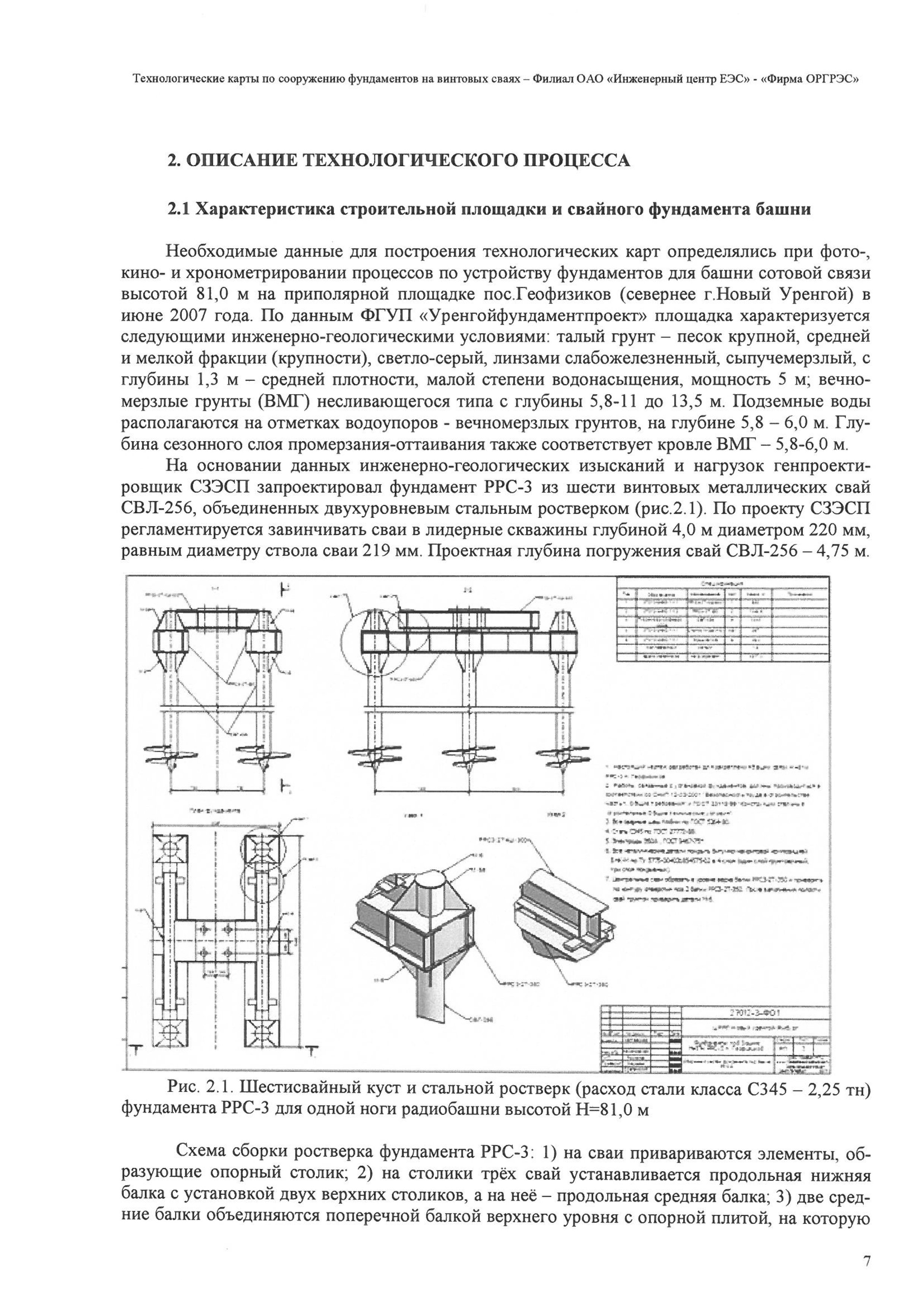

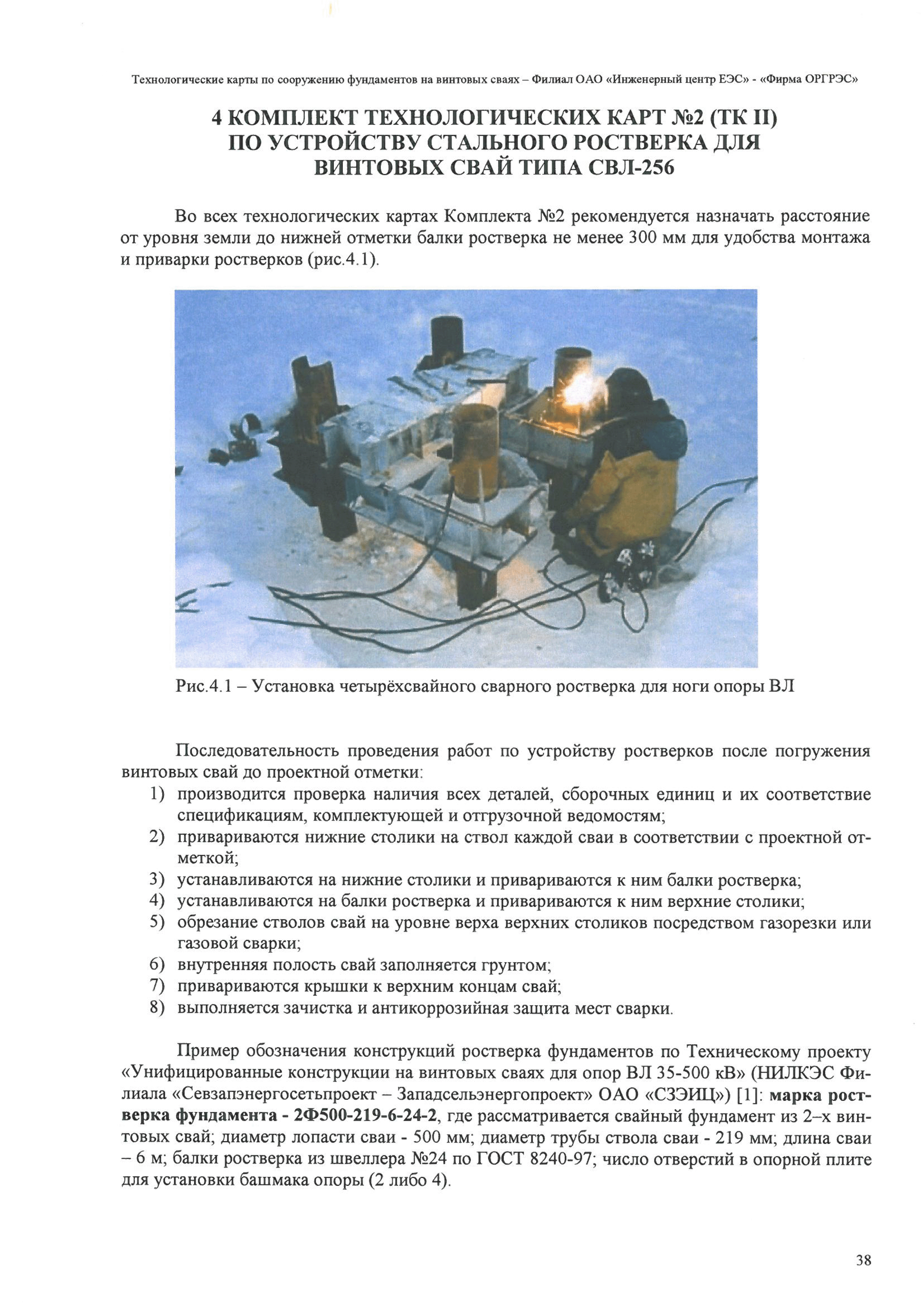

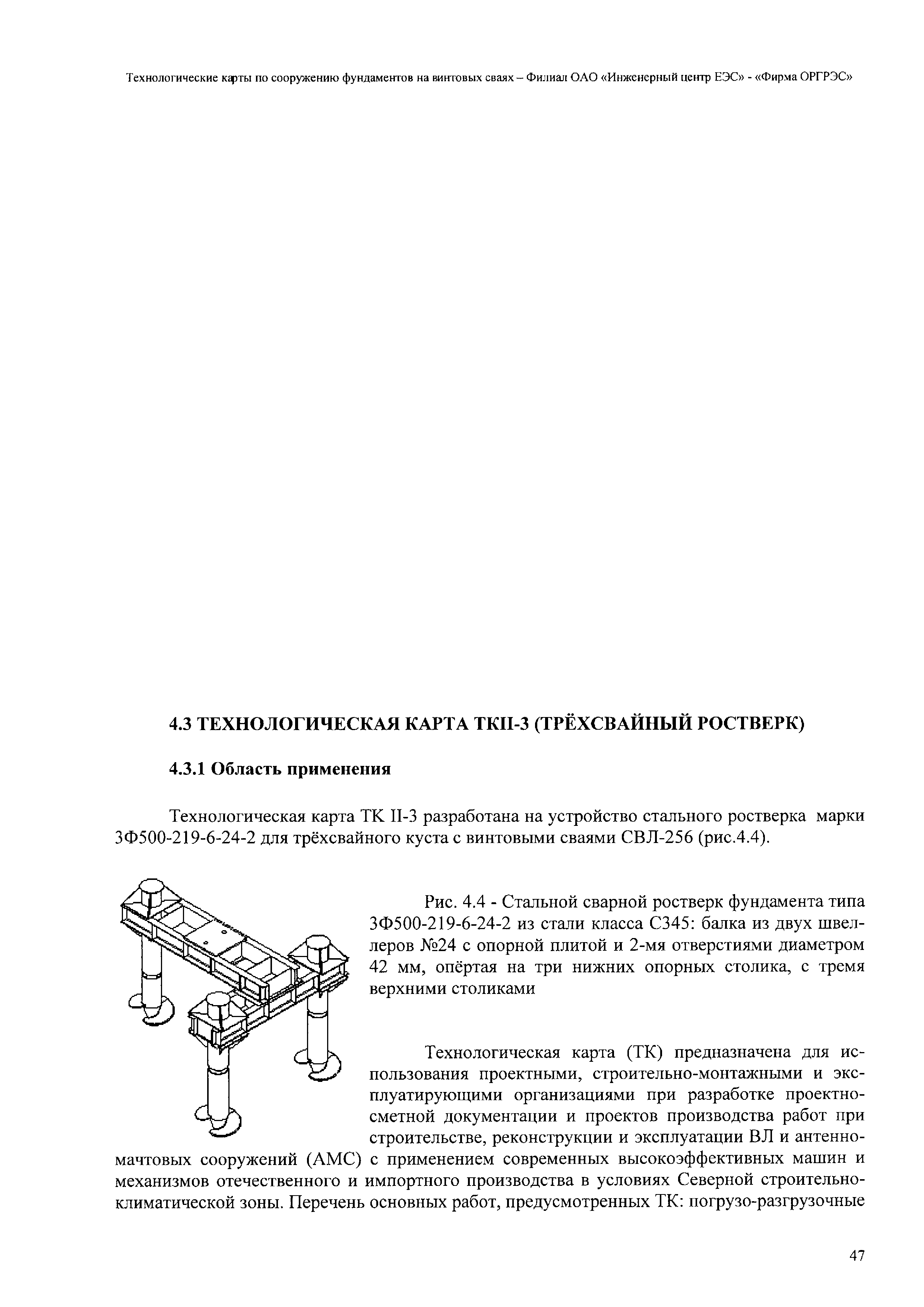

Область применения:	Технологическая карта ТК II-3 разработана на устройство стального ростверка марки 3Ф500-219-6-24-2 для трехсвайного куста с винтовыми сваями СВЛ-256

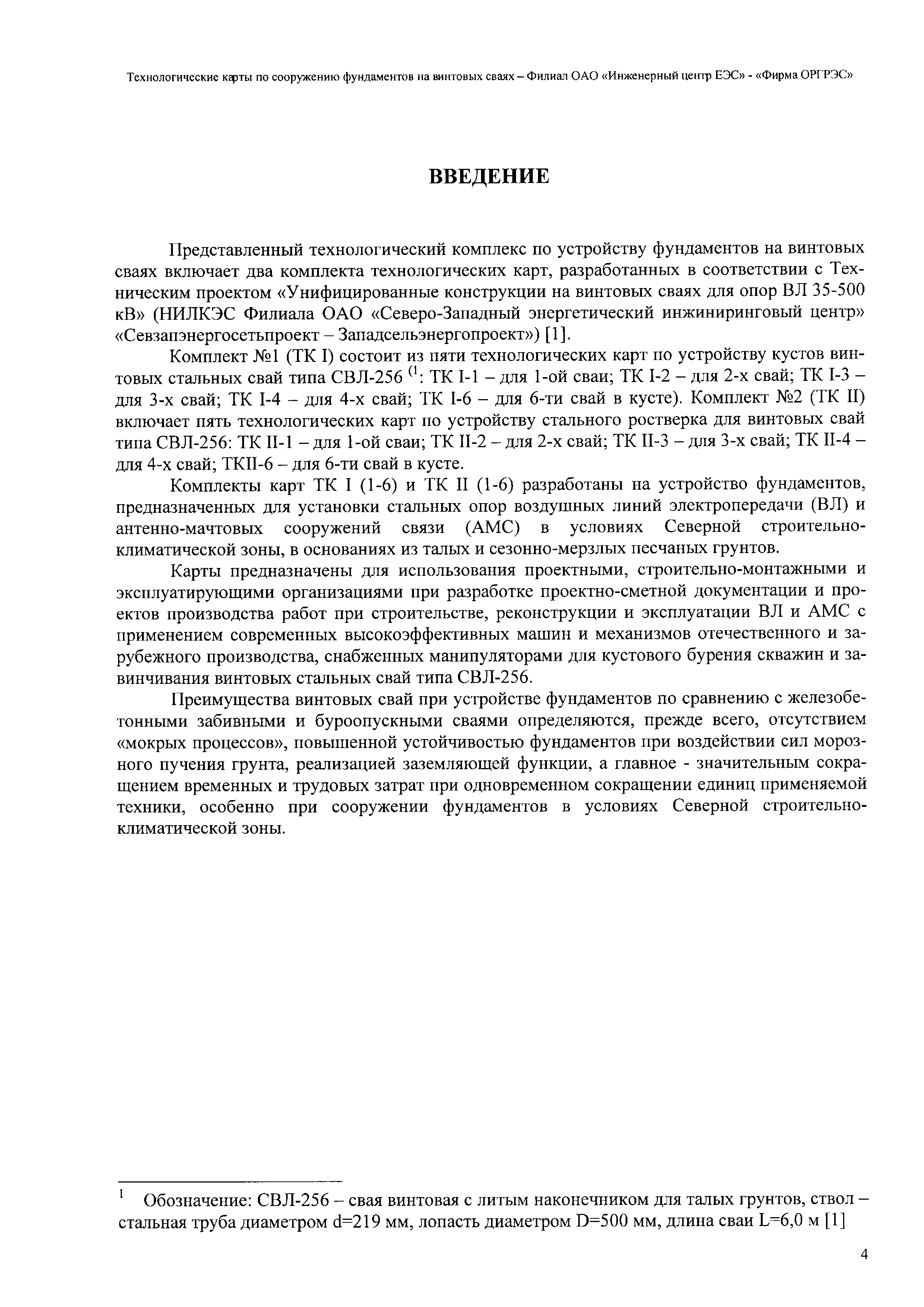

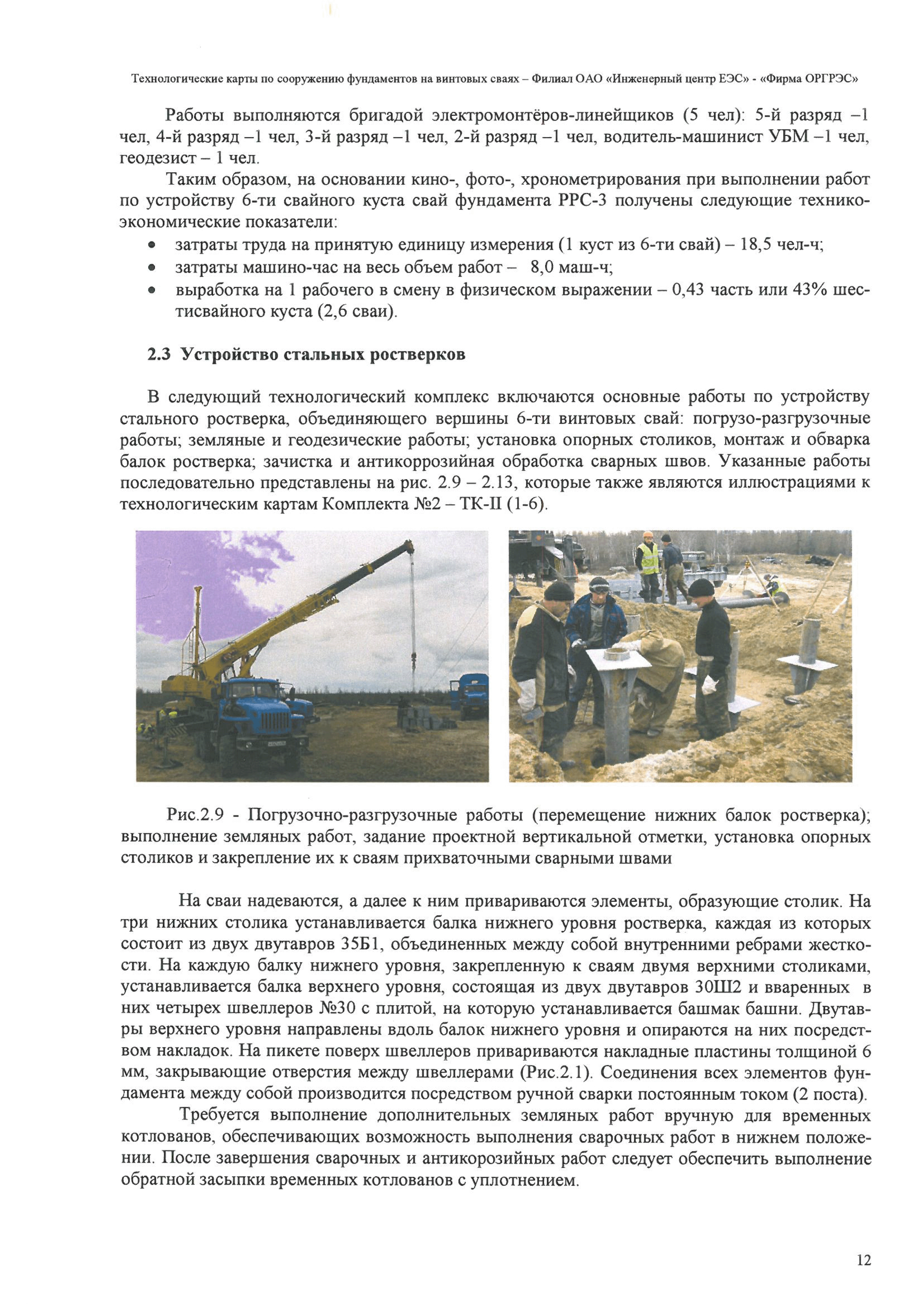

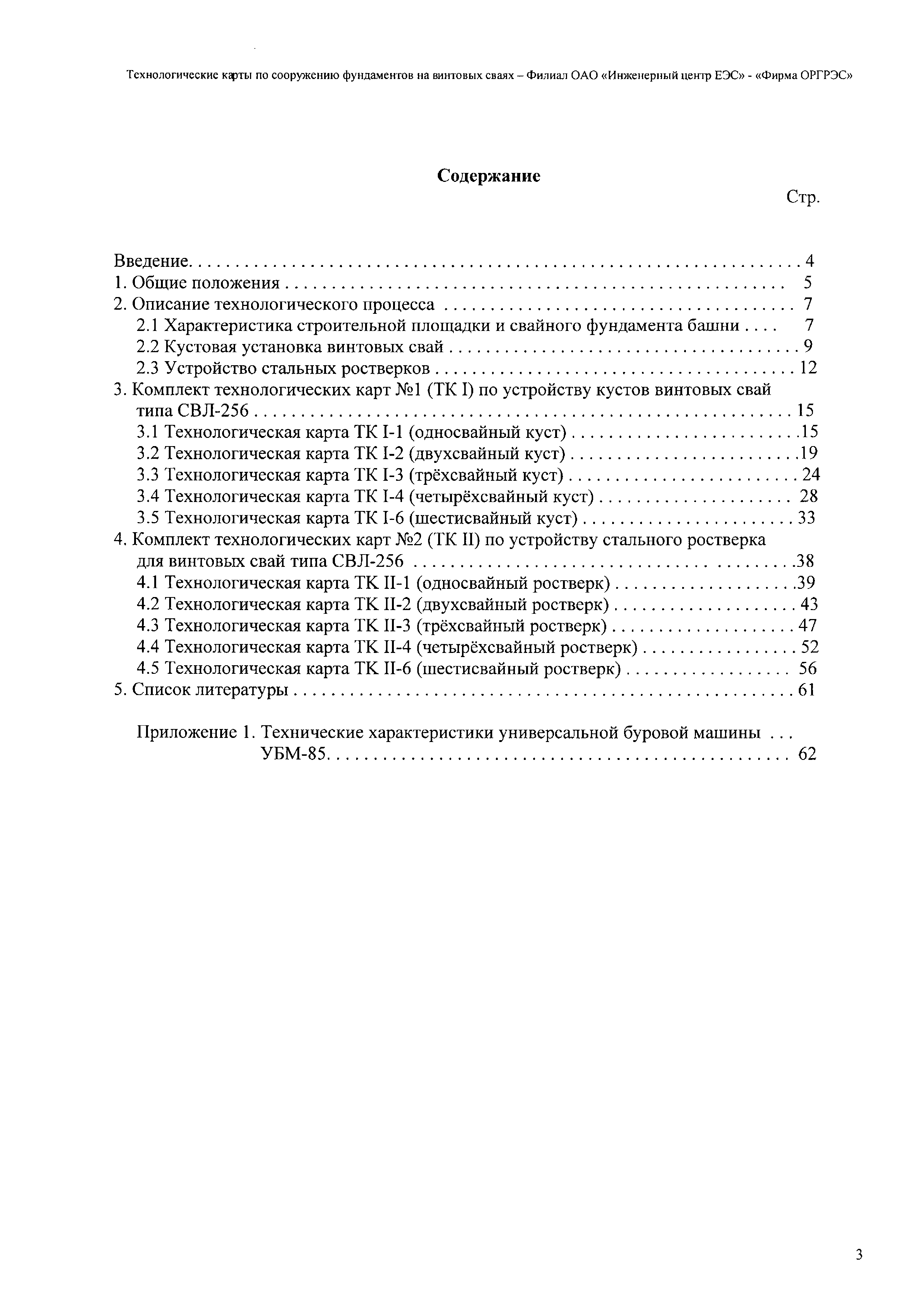

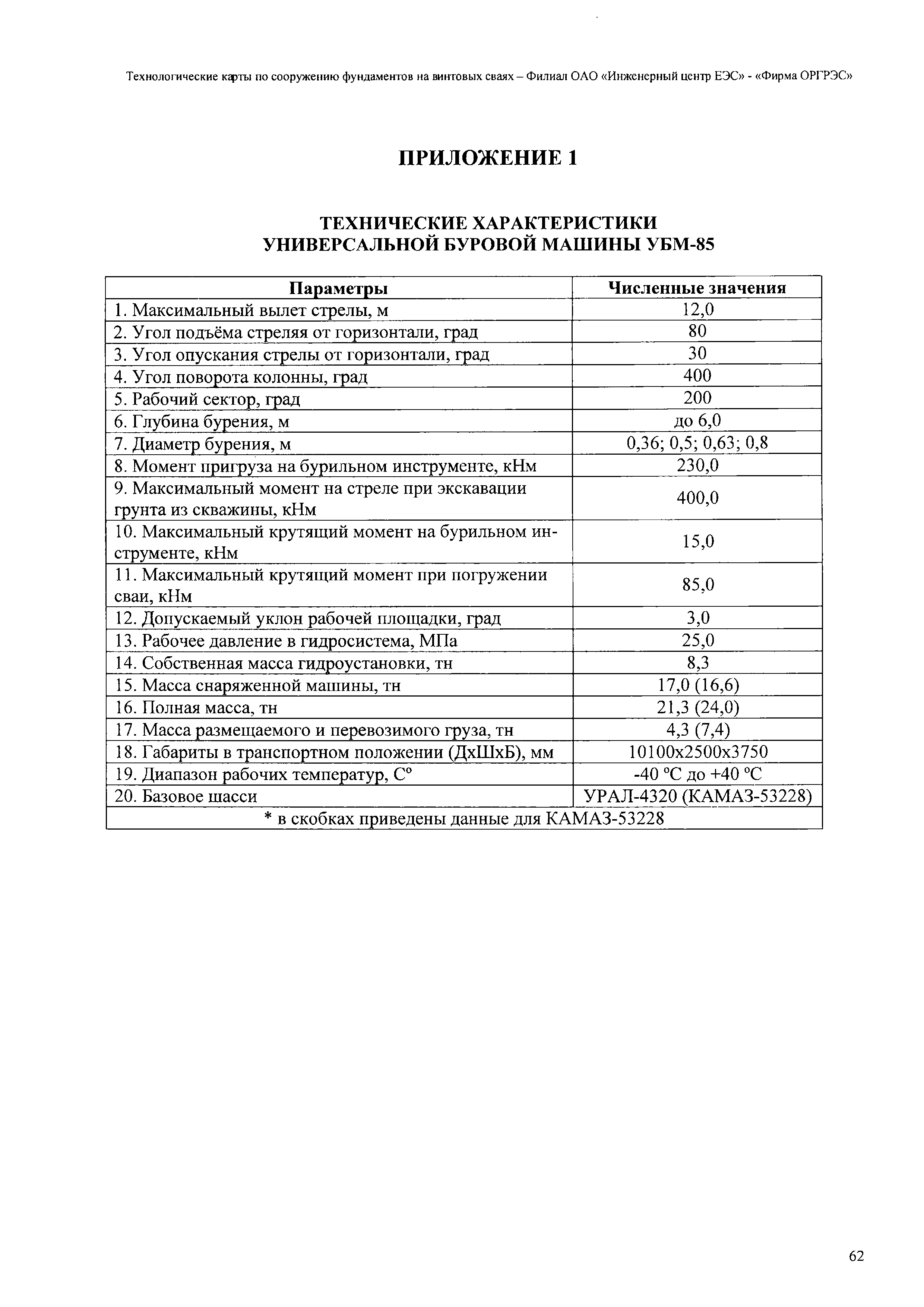

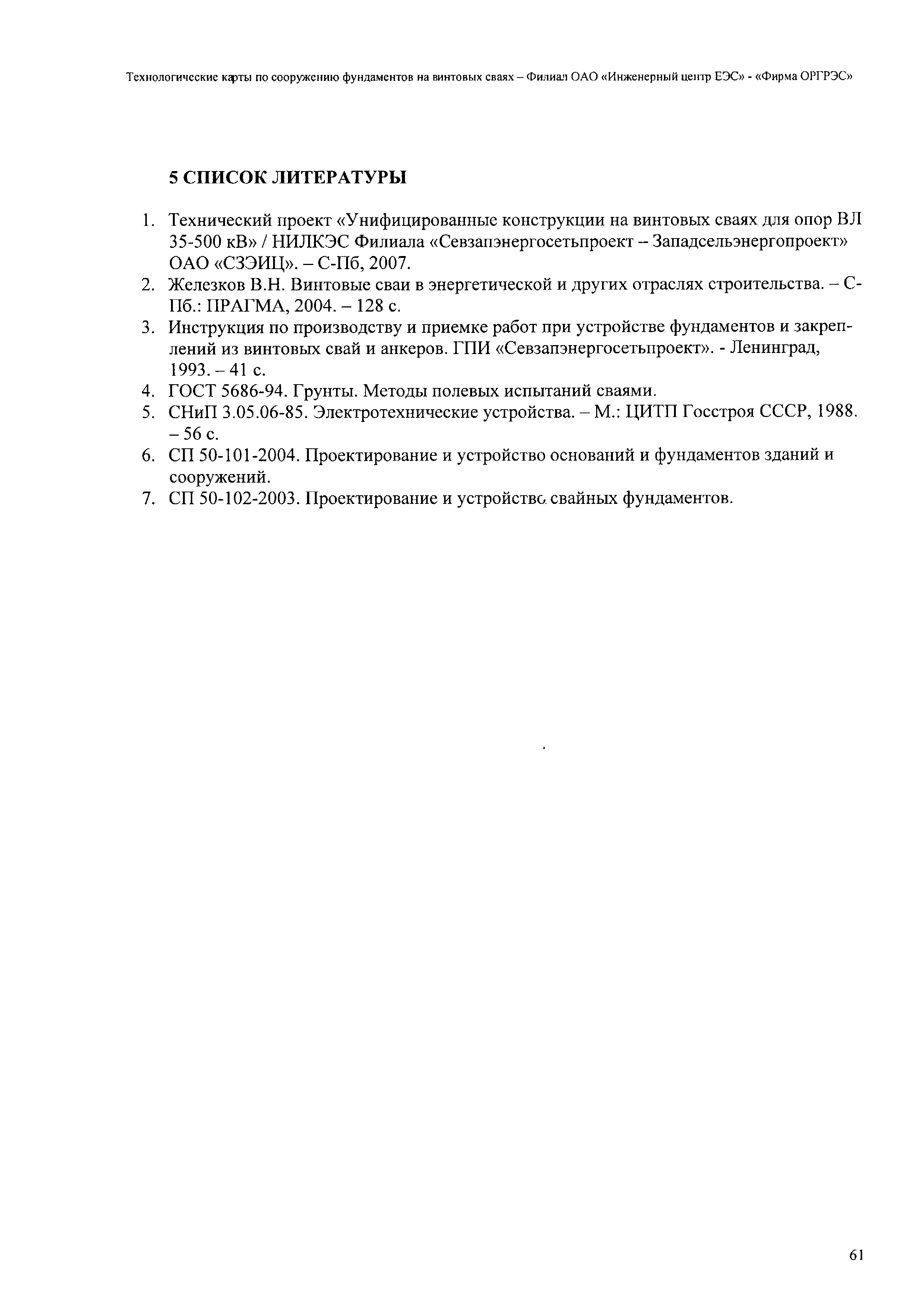

Оглавление:	Введение 1. Общие положения 2. Описание технологического процесса    2.1 Характеристика строительной площадки и свайного фундамента башни    2.2 Кустовая установка винтовых свай    2.3 Устройство стальных ростверков Область применения Организация и технология строительного процесса Состав бригады Меры безопасности при производстве работ Материально-технические ресурсы Технико-экономические показатели Список литературы Приложение 1. Технические характеристики универсальной буровой машины УБМ-85
Разработан:	Филиал ОАО Инженерный центр ЕЭС - Фирма ОРГРЭС ОАО НТЦ электроэнергетики
Утверждён:	Филиал ОАО Инженерный центр ЕЭС - Фирма ОРГРЭС ОАО НТЦ электроэнергетики
Расположен в:	Техническая документация Строительство Справочные документы Технологические карты Линии электропередачи
Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 5686-94 «Грунты. Методы полевых испытаний сваями» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» СП 50-102-2003 «Проектирование и устройство свайных фундаментов» РД 153-34.3-03.285-2002 «Правила безопасности при строительстве линий электропередачи и производстве электромонтажных работ» СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений»
